TVAC15100 - Audio/video uitbreiding ABUS - Gratis gebruiksaanwijzing en handleiding

Producttype	Audio/video-verlengkabel
Merk	ABUS
Model	TVAC15100
Categorie	Audio/video-verlengkabel
Kabellengte	15 meter
Connectors	1x HDMI mannelijk, 1x HDMI vrouwelijk
HDMI-versie	HDMI 2.0
Maximale resolutie	4K bij 60 Hz
Bandbreedte	18 Gbit/s
Kabelmateriaal	Zuurstofvrij koper
Buitenmantel	PVC
Afscherming	Drievoudige afscherming
Gewicht	350 g
Kleur	Zwart
Voeding	Niet nodig (passief)
Bedrijfstemperatuur	-20 °C tot 60 °C
Compatibiliteit	HDMI 1.4 en hoger, HDCP 2.2
Garantie	2 jaar
Inhoud van de verpakking	1 HDMI-verlengkabel
Onderhoud en reiniging	Reinigen met een droge, zachte doek
Veiligheid	Niet overmatig buigen, vermijd warmtebronnen

Veelgestelde vragen - TVAC15100 ABUS

Wat is de lengte van de TVAC15100 verlengkabel?

De ABUS TVAC15100 verlengkabel is 15 meter lang, ideaal om apparaten op afstand aan te sluiten.

Is deze kabel compatibel met 4K?

Ja, hij ondersteunt de resolutie 4K bij 60 Hz dankzij de HDMI 2.0 standaard.

Welke connectoren heeft deze kabel?

Hij is uitgerust met een HDMI mannelijke stekker aan de ene kant en een HDMI vrouwelijke aansluiting aan de andere kant.

Kan ik deze kabel gebruiken met een gameconsole?

Ja, hij is compatibel met alle consoles met een HDMI-uitgang, zoals PlayStation, Xbox of Nintendo Switch.

Heeft de kabel externe voeding nodig?

Nee, het is een passieve kabel die geen voeding nodig heeft.

Wat is het materiaal van de kabel?

De geleider is van zuurstofvrij koper met een drievoudige afscherming voor verliesvrije transmissie.

Hoe onderhoud ik deze kabel?

Reinig hem met een droge, zachte doek. Vermijd chemische producten en vocht.

Is deze kabel achterwaarts compatibel met oudere apparaten?

Ja, hij is compatibel met alle HDMI 1.4 en hogere versies.

Wat is de garantie op dit product?

De kabel heeft 2 jaar garantie tegen fabricagefouten.

Kan ik deze kabel gebruiken voor buiteninstallaties?

Hij is ontworpen voor gebruik binnenshuis. Voor buitengebruik, bescherm hem tegen vocht en UV-straling.

GEBRUIKSAANWIJZING TVAC15100 ABUS

NL Gebruikershandleiding

DK Brugerhåndbog

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 37.

Dansk

Gebruikershandleiding

V e r s i e 0 6 / 2 0 1 1

De originele handleiding is in het Duits. Bewaren om eventueel later te raadplegen!

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan alle geldende Europese en nationale richtlijnen. De overeenstemming met deze richtlijnen is gecontroleerd, de bijbehorende verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) beschikbaar.

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze handleiding in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden

Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen.

ÄBUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Uitleg van de symbolen

	Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.
	Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in acht moet worden genomen.
	Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

	In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade!
	ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies.In dergelijke gevallen komt de garantie te vervallen.

Dit apparaat is gefabriceerd in overeenstemming met de geldende internationale veiligheidsnormen. Lees deze veiligheidsinstructies s.v.p. zorgvuldig door.

Veiligheidswaarschuwing

1. Voedingsspanning

100 - 240 V AC wisselspanning, 50 - 60 Hz (via netadapter op 5 V DC)

Gebruik dit apparaat uitsluitend met het type netvoeding dat op het etiket is aangegeven. Wanneer u niet zeker bent van de netspanning die aan uw woning wordt geleverd, kunt u contact opnemen met uw plaatselijke energieleverancier. Koppel het apparaat los van het lichtnet voordat u onderhouds- of installatieprocedures uitvoert.

2. Overbelasting

Voorkom overbelasting ven een stopcontact, verlengkabel of adapter. Door overbelasting kan brand of een elektrische schok worden veroorzaakt.

3. Vloeistoffen

Bescherm het apparaat tegen indringen van vloeistoffen.

4. Reiniging

Koppel het apparaat vóór reiniging los van het lichtnet. Gebruik een vochtige doek (geen oplosmiddelen) om stof van het apparaat te verwijderen.

5. Accessoires

Gebruik geen accessoires die niet worden ondersteund. Hierdoor kunnen gevaarlijke situaties ontstaan of kan het apparaat worden beschadigd.

6. Opstelling

• Gebruik dit apparaat uitsluitend in een droge en stofvrije omgeving.
• Plaats dit apparaat niet in de directe omgeving van een radiator of een andere warmtebron.
• Plaats het apparaat uitsluitend in omgevingen met een temperatuur van -10^ 50^ .

7. Draadloze transmissie

De reikwijdte van de draadloze transmissie is afhankelijk van verschillende omgevingsinvloeden. De plaatselijke omstandigheden op de montageplaats kunnen een negatief effect hebben op de reikwijdte. Daarom kan bij vrij zicht tussen de ontvanger en zender een afstand van maximaal 200 m bereikt worden, in gebouwen echter aanzienlijk korter.

De volgende omgevingsinvloeden beperken zowel de reikwijdte als de beelfrequentie:

Antennes voor mobiele telefonie, sterkstroommasten, elektrische kabels, plafonds en wanden, apparatuur met dezelfde of een nabijgelegen radiofrequentie.

Waarschuwingen

Neem alle veiligheids- en bedieningsinstructies in acht voordat u het apparaat inschakelt!

1. Neem deze aanwijzingen in acht om beschadigingen aan de stekker of de kabel te vermijden:

2. Breng geen wijzigingen aan in de stekker of de kabel.

3. Verbreek de verbinding met het lichtnet door de stekker vast te houden. Trek de stekker niet aan de kabel uit het stopcontact.

4. Houd verwarmingsbronnen zo ver mogelijk uit de buurt van de netkabel om smelten van de vinylmantel te voorkomen.

5. Neem deze aanwijzingen in acht. Niet in acht nemen van één of alle aanwijzingen kan een elektrische schok veroorzaken.

6. De behuizing mag uitsluitend worden geopend voor het plaatsen van een harde schijf.

7. Koppel dit apparaat los van het lichtnet voordat u hiermee begint.
8. Plaats geen metalen of brandbare voorwerpen in het apparaat.

9. Maak tijdens onweer gebruik van een bliksembeveiliging om schade te voorkomen.

10. Gebruik het apparaat niet wanneer het gebreken vertoont. Er kan ernstige schade ontstaan wanneer u een defect apparaat blijft gebruiken. Neem contact op met uw leverancier wanneer het apparaat defect is.

Bij installatie in een bestaand videobewakingssysteem dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel wordt geadviseerd om de installatie en de aanleg van de bedrading te laten uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet vormen niet alleen een gevaar voor u maar ook voor anderen.Zorg er bij het aansluiten van het volledige systeem voor dat het lichtnet en het laagspanningscircuit gescheiden blijven en tijdens normaal gebruik of bij storing niet met elkaar in contact kunnen komen.

Uitpakken

Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

Wanneer de verpakking is beschadigd, moet u als eerste het apparaat controleren. Wanneer u beschadigingen aan het apparaat vaststelt, stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Inhoudsopgave

1. Gebruik volgens voorschrift 38
2. Leveringsomvang....38
3. Kenmerken en functies....38
4. Beschrijving van de aansluitingen 39

4.1 Beschrijving van de achterzijde van de zender....39
4.2 Beschrijving van de achterzijde van de ontvanger....39
4.3 Beschrijving van de kabelaansluitingen 40
4.4 Beschrijving van de video-/audiosignalen van de klinkstekker 40
4.5 Beschrijving van de LED's 41

1. Installatie 41

5.1 Opbouw van de installatie 41
5.2 Verbinding van de zender en de ontvanger 42

1. Onderhoud en reiniging....42

6.1 Onderhoud 42
6.2 Reiniging 43

1. Verwijderen 43

2. Technische gegevens 43

1. Gebruik volgens voorschrift

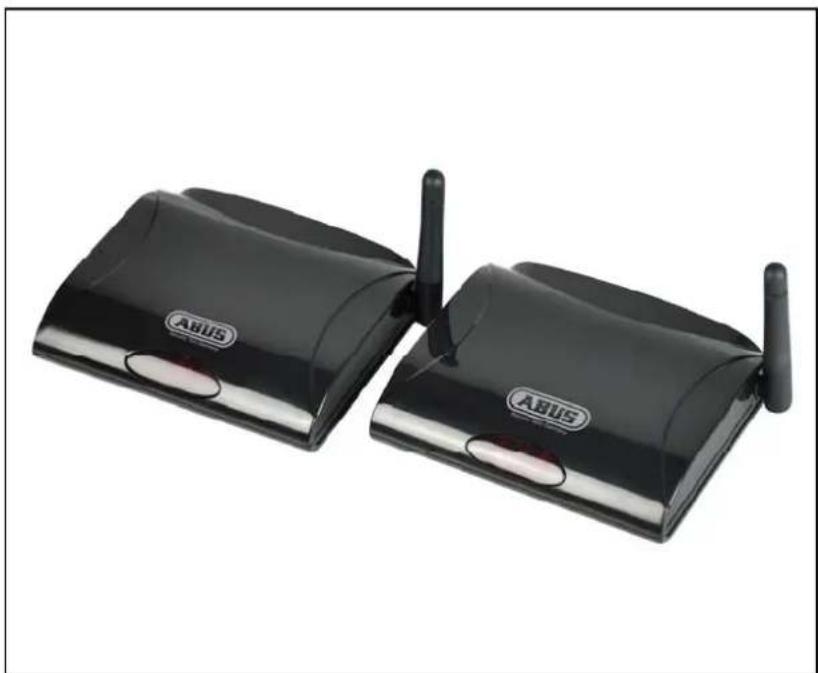

Met deze 2,4 GHz digitale transmissieset kunt u zonder problemen draadloos video- en audiosignalen op middelgrote en grote afstanden overdragen. De videotransmissieset bestaat uit een draadloze zender en een draadloze ontvanger.

De draadloze signaaltransmissie komt overal van pas waar geen kabels gelegd kunnen worden: de zendermodule draagt het door de camera geregistreerde signaal draadloos over aan de ontvangermodule.

Door de conversie in digitale signalen kunnen storingen en interferenties voorkomen worden.

Een gedetailleerde omschrijving van alle functies vindt u in hoofdstuk 3 "kenmerken en functies".

2. Leveringsomvang

Ontvanger- en zendereenheid

3. Kenmerken en functies

• Draadloze transmissie van video- en audiosignalen
• Beeldtransmissie 30 fps @ D1- resolutie
  • 2,4 GHz gecodeerde digitale draadloze transmissie
  • Geïntegreerde IR-zender
• Digitale draadloze transmissie voor camera's en recorders

4. Beschrijving van de aansluitingen

4.1 Beschrijving van de achterzijde van de zender

1	Spanningsvoorziening 5 V DC/1	A (DC, 14,5 x 4,8 mm)
2	AV-ingang	Ingang voor het over te dragen signaal, gebruik hiervoor de meegeleverde AV-kabel.
3	Pairing-knop Knop voor de verbinding van de zender en de ontvanger
4	Power-knop	Zender in-/uitschakelen

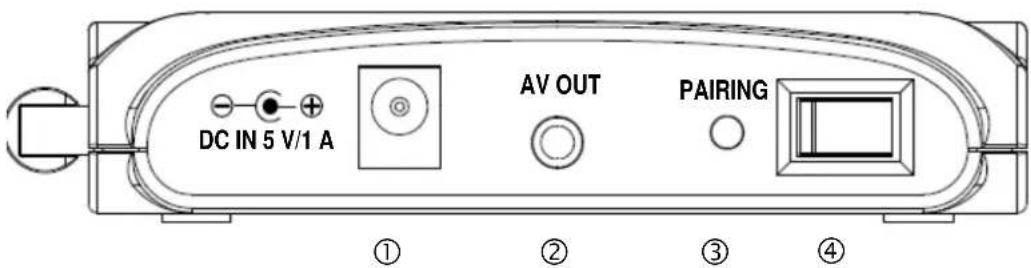

4.2 Beschrijving van de achterzijde van de ontvanger

1	Spanningsvoorziening 5 V DC/1	A (DC, 14,5 x 4,8 mm)
2	AV-uitgang	Uitgang voor het weergeven van het overgedragen signaal, gebruik hiervoor de meegeleverde AV-kabel.
3	Pairing-knop Knop voor de verbinding van de zender en de ontvanger
4	Power-knop	Ontvanger in-/uitschakelen

4.3 Beschrijving van de kabelaansluitingen

1	Gele chinchstekker (video) Aansluiting van de transmissie van het videosignaal
2	Rode chinchstekker (audio) Aansluiting voor de transmissie van het audiosignaal
3	Witte chinchstekker (audio) Aansluiting voor de transmissie van het audiosignaal

Om de video-chinchstekker met een BNC-in- of uitgang van een camera, monitor of recorder te kunnen verbinden, steekt u de BNC-RCA-adapter op de gele chinchstekker.

4.4 Beschrijving van de video-/audiosignalen van de klinkstekker

1	Massa Gemeenschappelijke massa
2	Audiokanaal 1 Audiosignaal
3	Videosignaal	Videosignaal
4	Audiokanaal 2 Audiosignaal

4.5 Beschrijving van de LED's

1	Power-LED Weergave van de status van de apparaten
2	IR-LED Ontvangen/zenden van een IR-signaal van een afstandsbediening
3	Link-LED Weergave van de verbindingsstatus

Beschrijving	LED aan	LED knippert	LED uit
Power-LED	Apparaat ingeschakeld - Apparaat uitgeschakeld
Link-LED	Verbinding tot stand gebracht Verbindingsopbouw Geen verbinding

5. Installatie

5.1 Opbouw van de installatie

Verbind de monitoruitgang van een recorder of de video-uitgang van een camera met de zender. Gebruik hierbij de meegeleverde AV-kabel en de BNC-RCA-koppelingen.

Verbind de ontvanger met een monitor. Sluit nu aan de ontvanger en de zender de meegeleverde netadapters aan en schakel deze in door de schakelaar van de stand „0” naar „I” te zetten.

Let op: Houd er rekening mee dat de frequentie van de beeldtransmissie afhankelijk van de omgevingsomstandigheden lager kan worden.

Sluit een camera aan de zender aan om een draadloze transmissie van het signaal naar een recorder of monitor via de ontvanger te realiseren.

In het midden tussen de LED's bevindt zich de IR-sensor. U heeft de mogelijkheid om met behulp van de ontvanger de signalen van een afstandsbediening aan de zender over te dragen. De zender zendt de ontvangen IR-signalen, bijvoorbeeld naar een recorder, door.

Let erop dat de IR-LED van de zender direct zichtcontact heeft met de IR-LED van de recorder.

Let op:

Let er voor een transmissie op dat de IR-LED van de zender direct zichtcontact heeft met de IR-LED van de recorder.

5.2 Verbinding van de zender en de ontvanger

Om de zender (transmitter) met de ontvanger (receiver) te verbinden gaat u als volgt te werk:

1. Druk eerst op de PAIRING-knop van de ontvanger tot de groene LINK-LED aan de voorkant begint te knipperen.
2. Druk daarna op de PAIRING-knop van de zender tot de groene LINK-LED aan de voorkant begint te knipperen.
3. De beide LINK-LED's van de apparaten branden bij een geslaagde verbinding continu.

Let op:

Houd er rekening mee dat het verbinden maximaal 30 seconden kan duren.

6. Onderhoud en reiniging

6.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer

• het apparaat zichtbaar is beschadigd of
• het apparaat niet meer functioneert.

Let op:

Dit product is voor de gebruiker onderhoudsvrij. Binnenin het apparaat bevinden zich geen onderdelen die kunnen worden gecontroleerd of gerepareerd. Het apparaat hoeft dus nooit te worden geopend.

6.2 Reiniging

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de doek bevochtigen met lauw water.

Let er op dat er geen vloeistoffen in het apparaat terechtkomen, hierdoor kan het apparaat onherstelbaar worden beschadigd. Gebruik geen chemische reinigingsmiddelen. Hierdoor kan het oppervlak van de behuizing worden aangetast.

7. Verwijderen

Apparaten met dit teken mogen niet met huishoudelijk vuil worden afgevoerd. Voer dit product aan het einde van de levensduur af in overeenstemming met de plaatselijk geldende wet- en regelgeving.

Typenummer	TVAC15100zender	TVAC15100ontvanger
Frequentie	2,4
Ingangen	AV-IN,	DC-ingang
Uitgangen	-	AV-OUT
LED-weergaven	POWER: spanningsvoedingIR: IR-signaalLINK: verbindingsstatus
Resolutie D1 (720 x 480)
Beeldfrequentie Max. 30 fps
Transmissiekanalen	1
Bereik Max. 100 m (vrij zicht)*
Spanningsvoeding 5 V DC/1 A
Stroomverbruik Max. 400 mA	Max. 300 mA
Bedrijfstemperatuur	-10 °C – 50 °C
Afmetingen	114 x 85 x 23 mm
Gewicht	90 g

* De reikwijdte is afhankelijk van de omgevingsomstandigheden (bijv. antennes voor mobiele telefonie, sterkstroommasten, elektrische kabels, plafonds en wanden, enz.).

Onder ongunstige omstandigheden kunnen ook beperkte reikwijdtes bereikt worden!

TVAC15100

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.
