MODE D'EMPLOI TVAC15100 ABUS

F Manuel utilisateur

Ce mode d'emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 26.

Nederlands

Original du manuel en français. Conserver pour suivant usage!

Introduction

Chère cliente, cher client,

Nous vous remercions de l'achat de ce produit.

Ce produit remplit les réquisitions des directives européennes et nationales en vigueur. La conformité en a été prouvée, les déclarations et documents correspondants sont consultables auprès du fabricant (www.abus-sc.com).

Afin de maintenir cet état et d'assurer une exploitation sans danger, vous devez absolument respecter ce manuel de commande!

Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions de commande et de sécurité!

Tous les noms de firme et désignations de produit sont des marques du propriétaire respectif. Tous droits réservés.

En cas de questions, consultez votre installateur ou partenaire spécialiste!

Non-responsabilité

Ce mode d'emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l'adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve du droit d'effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande. ABUS Security-Center n'est pas responsable de dommages directs et indirects, liés à l'équipement, la performance et l'usage de ce produit. Aucune garantie n'est accordée pour le contenu de ce document.

Explication des symboles

	Un éclair dans le triangle signifie qu’il y a un danger pour la santé, par exemple, une décharge électrique.
	Un point d’exclamation dans le triangle renvoie à une remarque importante dans ce manuel à laquelle il faut penser.
	Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

Conseils de sécurité importants

	La garantie ne couvre pas les dommages causés par le non-respect de ce mode d'emploi. ABUS n'est pas tenu de vous indemniser de vos pertes indirectes !
	ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité.La garantie ne couvre pas de tels cas.

Cet appareil a été fabriqué en conformité avec les normes de sécurité internationales. Veuillez lire attentivement ces conseils de sécurité.

Conseils de sécurité

1. Alimentation secteur

Tension alternative 100–240 V CA, 50–60 Hz (par bloc d'alimentation à 5 V CC)

N'utilisez ce produit qu'avec le type d'alimentation électrique indiqué sur l'étiquette. Si vous n'êtes pas sûr du type de courant électrique dans votre maison, demandez-le à votre compagnie d'électricité.

Débranchez le produit du secteur avant de commencer toute procédure d'installation ou d'entretien.

1. Surcharge

Ne surchargez pas votre prise de courant, votre rallonge ou votre adaptateur, car ceci peut avoir pour conséquence un feu ou une décharge électrique.

1. Liquides

Protégez l'appareil contre toute pénétration de liquides.

1. Nettoyage

Débranchez le produit de la prise de courant avant le nettoyage. Utilisez un chiffon humide (sans solvants) pour épousseter le produit.

1. Accessoires

Ne pas utiliser d'accessoires non agréés, car ceux-ci peuvent être dangereux ou endommager le produit.

1. Emplacement

2. N'installer l'appareil que dans des pièces sèches et à l'abri de la poussière.

3. Ne pas installer l'appareil à proximité d'un radiateur ou d'une bouche d'air chaud.

4. N'installer l'appareil que dans des endroits où la température se situe entre -10° et 50°C.

5. Transmission radio

La portée de la transmission radio dépend de différents facteurs ambiants. Les circonstances sur le lieu de montage peuvent avoir une influence négative sur la portée. C'est pourquoi il est possible, si le terrain est dégagé entre le récepteur et l'émetteur, d'atteindre une distance allant jusqu'à 200 m, alors que cette distance est nettement inférieure dans les bâtiments.

Les facteurs ambiants suivants affectent aussi bien la portée que la fréquence d'images :

antennes radio mobiles, lignes de haute tension, lignes électriques, plafonds et cloisons, appareils ayant la même fréquence radio ou une fréquence voisine.

Avertissements

Suivez tous les conseils de sécurité et le mode d'emploi avant d'allumer l'appareil !

1. Suivez ces instructions pour ne pas endommager le cordon d'alimentation ou la fiche :

2. Ne pas modifier ou transformer arbitrairement le cordon d'alimentation ou la fiche.

3. Débrancher le cordon d'alimentation en le tenant par la fiche.

4. Eloigner le plus possible les appareils de chauffage du cordon d'alimentation pour éviter que le revêtement en vinyle ne fonde.

5. Suivez ces instructions. Le non-respect d'une instruction peut entraîner une décharge électrique :

6. N'ouvertez pas le boîtier ou l'alimentation de l'appareil.

7. Ne pas introduire d'objets métalliques ou inflammables dans le produit.

8. Utiliser une protection contre les surtensions afin d'éviter que l'appareil soit endommagé par la foudre.

9. Ne pas utiliser le produit lorsqu'il est en panne. Si vous continuez à utiliser le produit alors qu'il est défectueux, vous risquez de l'endommager sérieusement. Contactez votre revendeur local lorsque le produit tombe en panne.

Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension d'alimentation pendant l'installation dans un système de vidéosurveillance existant.

Dans le doute, faites monter, installer et câbler votre appareil par un électricien professionnel. Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais aussi pour d'autres personnes.Câblez l'ensemble du système en faisant en sorte que le secteur et le circuit de basse tension restent séparés et qu'ils ne puissent entrer en contact lors d'une utilisation normale ou suite à une défaillance.

Déballage

Lorsque vous sortez le dispositif de l'emballage, traitez-le avec grand soin.

En cas d’un dommage eventuel de l’emballage original, testez d’abord le dispositif. Si le dispositif démontre des dommages, renvoyez-le avec l’emballage et informez-vous auprès du service de livraison.

Contenu

1. Usage approprié 27
2. Livraison....27
3. Caractéristiques et fonctions....27
4. Description des raccordements....28

4.1 Description de la face arrière de l'émetteur 28
4.2 Description de la face arrière du récepteur....28
4.3 Description des raccordements des câbles 29
4.4 Description des signaux vidéo/audio de la prise jack 29
4.5 Description des DEL....30

1. Installation....30

5.1 Mise en place de l'installation .... 30
5.2 Couplage de l'émetteur et du récepteur....31

1. Entretien et nettoyage....31

6.1 Entretien....31
6.2 Nettoyage 32

1. Recyclage....32

2. Fiche technique....32

1. Usage approprié

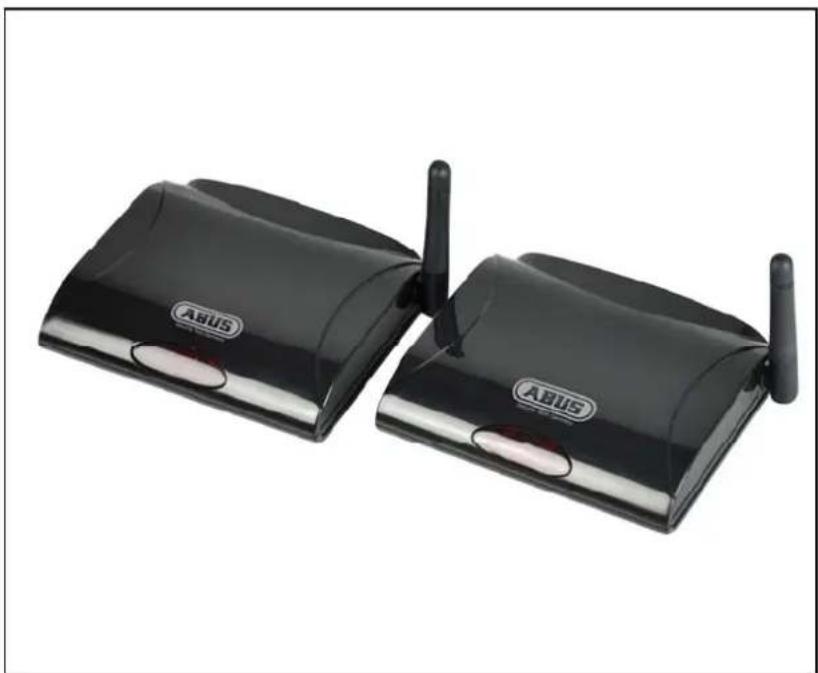

Ce kit de transmission numérique 2,4 GHz vous permet de transmettre sans problème des signaux vidéo et audio par radio sur de moyennes et grandes distances. Le kit de transmission vidéo se compose d'un émetteur et d'un récepteur radio.

La transmission du signal par radio est un avantage partout où la pose de câbles est impossible : le module d'émission transmet au module de réception le signal enregistré par la caméra, sans fil. En raison de la conversion en signaux numériques, il est possible d'éviter les pannes et les interférences.

Une description détaillée des fonctions se trouve dans le chapitre „3. Caractéristiques et fonctions“.

2. Livraison

Unité émetteur et récepteur

Bloc d'alimentation avec prises AU, EU et UK

Câble AV 2 adaptateurs BNC-RCA

3. Caractéristiques et fonctions

• Transmission sans fil de signaux vidéo et audio
• Fréquence de rafraîchissement 30 fps en résolution D1
  • Transmission radio numérique cryptée 2,4 GHz
• Emetteur IR intégré
• Transmission radio numérique pour caméras et enregistreurs

4. Description des raccordements

4.1 Description de la face arrière de l'émetteur

1	Alimentation électrique 5 V CC/1	A (CC, 14,5 x 4,8 mm)
2	Entrée AV	Entrée pour le signal à transmettre, utilisez pour ce faire le câble AV fourni.
3	Touche de pairing Touche permettant le couplage de l'émetteur et du récepteur
4	Touche power Activation/désactivation de l'émetteur

4.2 Description de la face arrière du récepteur

1	Alimentation électrique 5 V CC/1A (CC, 14,5 x 4,8 mm)
2	Sortie AV Sortie pour la représentation du signal transmis, utilisez pour ce faire le câble AV fourni.
3	Touche de pairing Touche permettant le couplage de l'émetteur et du récepteur
4	Touche power Activation/désactivation du récepteur

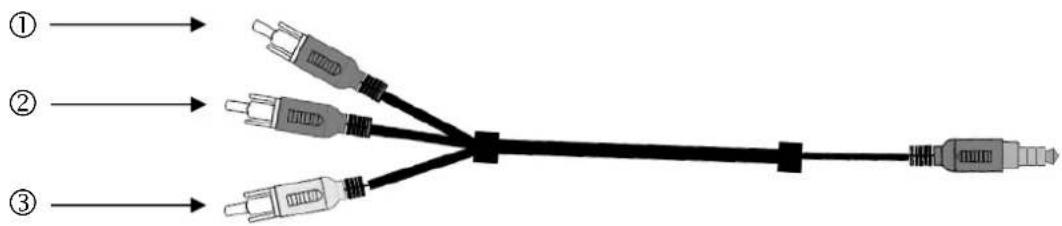

4.3 Description des raccordements des câbles

1	Connecteur Cinch jaune (vidéo) Prise pour la transmission du signal vidéo
2	Connecteur Cinch rouge (audio) Prise pour la transmission du signal audio
3	Connecteur Cinch blanc (audio) Prise pour la transmission du signal audio

Afin de pouvoir raccorder le connecteur Cinch vidéo à l'entrée ou la sortie BNC d'une caméra, d'un moniteur ou d'un enregistreur, enfichez l'adaptateur BNC-RCA sur le connecteur Cinch jaune.

4.4 Description des signaux vidéo/audio de la prise jack

1	Mise à la terre Mise à la terre commune
2	Canal audio 1 Signal audio
3	Signal vidéo Signal vidéo
4	Canal audio 2 Signal audio

4.5 Description des DEL

1	DEL de mise sous tension Affichage de l’état de l’appareil
2	DEL IR Réception/émission d’un signal IR d’une télécommande
3	DEL Link Affichage de l’état de la connexion

Description	DEL allumée	DEL clignotante	DEL éteinte
DEL de mise sous tension	Appareil allumé - Appareil éteint
DEL Link Connexion établie Etablissement de la connexion Pas de connexion

5. Installation

5.1 Mise en place de l'installation

Raccordez la sortie du moniteur d'un enregistreur ou la sortie vidéo d'une caméra au récepteur. Pour ce faire, utilisez le câble AV fourni et les couplages BNC-RCA.

Raccordez le récepteur à un moniteur. Raccordez alors au récepteur et à l'émetteur les blocs d'alimentation fournis et allumez ces derniers en plaçant le commutateur de la position « 0 » à la position « I ».

Attention :

Veuillez noter que la vitesse de transmission des images peut se réduire en fonction des conditions environnantes.

Raccordez une caméra à l'émetteur afin de réaliser une transmission sans fil du signal à un enregistreur ou un moniteur, via le récepteur.

Au milieu des DEL se trouve le capteur IR. À l'aide du récepteur, vous avez la possibilité de transmettre les signaux d'une télécommande à l'émetteur. L'émetteur transmet les signaux IR reçus, par exemple à un enregistreur.

Veuillez veiller à ce que la DEL IR de l'émetteur soit en contact visuel direct avec la DEL IR de l'enregistreur.

5.2 Couplage de l'émetteur et du récepteur

Pour coupler l'émetteur (transmitter) et le récepteur (receiver), procédez comme suit :

1. Appuyez d'abord sur la touche PAIRING du récepteur jusqu'à ce que la DEL LINK verte située à l'avant commence à clignoter.
2. Appuyez ensuite sur la touche PAIRING de l'émetteur jusqu'à ce que la DEL LINK verte située à l'avant commence à clignoter.
3. Les deux DEL LINK s'allument en permanence lorsque la connexion est établie.

Attention :

Veuillez veiller à ce que, pour permettre la transmission, la DEL IR de l'émetteur soit en contact visuel direct avec la DEL IR de l'enregistreur.

6. Entretien et nettoyage

6.1 Entretien

Vérifiez régulièrement l'état physique du produit et contrôlez également si le boîtier démontre des dommages.

Quand vous pensez qu'une utilisation sûre ne peut plus être assurée, déconnectez le produit et veillez qu'il ne puisse pas être utilisé par erreur. Enlevez les batteries.

Vous pouvez considérer qu'une utilisation sûre n'est plus possible quand

• Le dispositif montre un dommage visible,
• Le dispositif ne fonctionne plus.

Attention:

Le produit ne demande pas d'entretien. A l'intérieur du produit il n'y a pas de pièces qui peuvent être vérifiées ou réparées, donc ne l'ouvrez jamais.

6.2 Nettoyage

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez mouiller le tissu avec de l'eau tiède.

Veillez qu'aucun liquide arrive dans l'intérieur du dispositif, autrement le dispositif sera endommagé. N'employez pas de produits de nettoyage chimiques, autrement la surface du boîtier peut être affectée.

7. Recyclage

Des dispositifs avec cette image ne peuvent pas être mis dans un sac d'ordures ménagères. L'élimination de ce produit à la fin de la durée de vie se fait selon les régulations en vigueur.

8. Fiche technique

Numéro de type	TVAC15100Emetteur	TVAC15100Récepteur
Fréquence	2,4
Entrées AV-IN, entrée CC Entrée CC
Sorties	-	AV-OUT
Affichages DEL	POWER : alimentation électriqueIR : signal IRLINK : état de la connexion
Résolution D1 (720 x 480)
Fréquence Max. 30 fps
Canaux de transmission 1
Portée env. 100 m (terrain libre)*
Alimentation électrique 5 V CC/1A
Consommation de courant 400 mA maxi 300 mA maxi
Température defonctionnement	De -10 °C à 50 °C
Dimensions	114 x 85 x 23 mm
Poids	90 g

* La portée dépend des conditions ambiantes (p.ex. antennes radio mobiles, lignes de haute tension, lignes électriques, plafonds et cloisons, etc.).
Dans des conditions défavorables, seules des portées plus faibles peuvent être atteintes !

TVAC15100

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite. Cette notice est conforme à la réglementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

NL Impressum
