CP77SG1 /HA - Four HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz avec four
Marque	Hotpoint
Modèle	CP77SG1 /HA
Dimensions du four (H x L x P)	31 x 43,5 x 43,5 cm
Volume du four	58 L
Alimentation électrique	230 V / 50 Hz (voir plaque signalétique)
Type de gaz	Gaz naturel (G20) ou gaz liquide (G30/G31) - adaptable
Brûleurs de la table de cuisson	4 brûleurs : Rapide (3,00 kW), Semi-rapide (1,65 kW), Auxiliaire (1,00 kW), Triple Couronne (3,25 kW)
Brûleur du four	Gaz, puissance 2,6 kW
Grill	Electrique, avec tournebroche
Fonctions du four	Cuisson au gaz, gril électrique, tournebroche, éclairage intérieur, minuteur
Plage de température du four	150 °C à 275 °C (8 positions)
Allumage	Electronique intégré pour tous les brûleurs
Sécurité	Dispositif de sécurité de flamme sur chaque brûleur, thermocouple de sécurité four
Matériau de la surface	Émail (extérieur et intérieur du four)
Nettoyage et entretien	Nettoyage manuel avec éponge et détergent doux ; ne pas utiliser de nettoyeur vapeur
Éclairage du four	Lampe 25 W, culot E14, remplaçable
Accessoires fournis	Grille, lèchefrite, tournebroche, berceau, pieds de réglage
Installation	Libre pose ou encastrable (classe 2, sous-classe 1) ; nécessite aération
Normes	CE (Basse Tension, CEM, Gaz, DEEE)

FOIRE AUX QUESTIONS - CP77SG1 /HA HOTPOINT

Comment allumer le four ?

Pour allumer le four, enfoncez le bouton du four et tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à la position 8. Maintenez enfoncé pendant environ 6 secondes pour activer le thermocouple de sécurité. En cas de panne de courant, utilisez un allume-gaz manuel.

Comment nettoyer les brûleurs de la table de cuisson ?

Les brûleurs, couronnes et chapeaux sont amovibles. Lavez-les à l'eau chaude avec un détergent non abrasif, éliminez les incrustations, séchez parfaitement avant de remonter.

Comment remplacer l'ampoule du four ?

Débranchez l'appareil, retirez le couvercle en verre du logement de la lampe, dévissez l'ampoule défectueuse et remplacez-la par une ampoule de même type : 230 V, 25 W, culot E14. Refermez et rebranchez.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que le bouton est enfoncé assez longtemps (2-3 secondes) pour activer la sécurité de flamme. Si l'allumage électronique ne fonctionne pas, utilisez un allume-gaz manuel. Si le problème persiste, contactez le service après-vente.

Comment adapter l'appareil à un autre type de gaz ?

Remplacez les injecteurs des brûleurs et du four par ceux adaptés au nouveau gaz (voir tableau des caractéristiques). Réglez les minima des brûleurs en tournant la vis de réglage. Cette opération doit être effectuée par un professionnel.

Quelle est la consommation de gaz ?

La consommation dépend des brûleurs utilisés. Consultez le tableau des caractéristiques pour les débits : par exemple, le brûleur rapide consomme 218 g/h de butane (G30) ou 286 l/h de gaz naturel (G20).

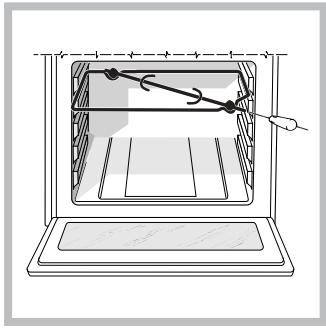

Comment utiliser le tournebroche ?

Placez la lèchefrite sur le premier gradin, installez le berceau du tournebroche sur le 3e gradin, introduisez la broche et branchez-la en tournant le sélecteur sur la position gril. La porte doit rester fermée pendant la cuisson.

Pourquoi le four sent-il au premier allumage ?

C'est normal : l'évaporation des produits de protection. Faites chauffer le four vide à température maximale pendant une heure, puis aérez la pièce.

Quels types de casseroles utiliser sur la table de cuisson ?

Utilisez des casseroles à fond plat avec couvercle, dont le diamètre correspond au brûleur : 24-26 cm pour le rapide et la triple couronne, 16-22 cm pour le semi-rapide, 10-14 cm pour l'auxiliaire.

Comment contacter le service après-vente ?

Munissez-vous du modèle (Mod.) et du numéro de série (S/N) figurant sur la plaque signalétique de l'appareil. Contactez un technicien agréé par le fabricant. Ne faites jamais appel à des techniciens non agréés.

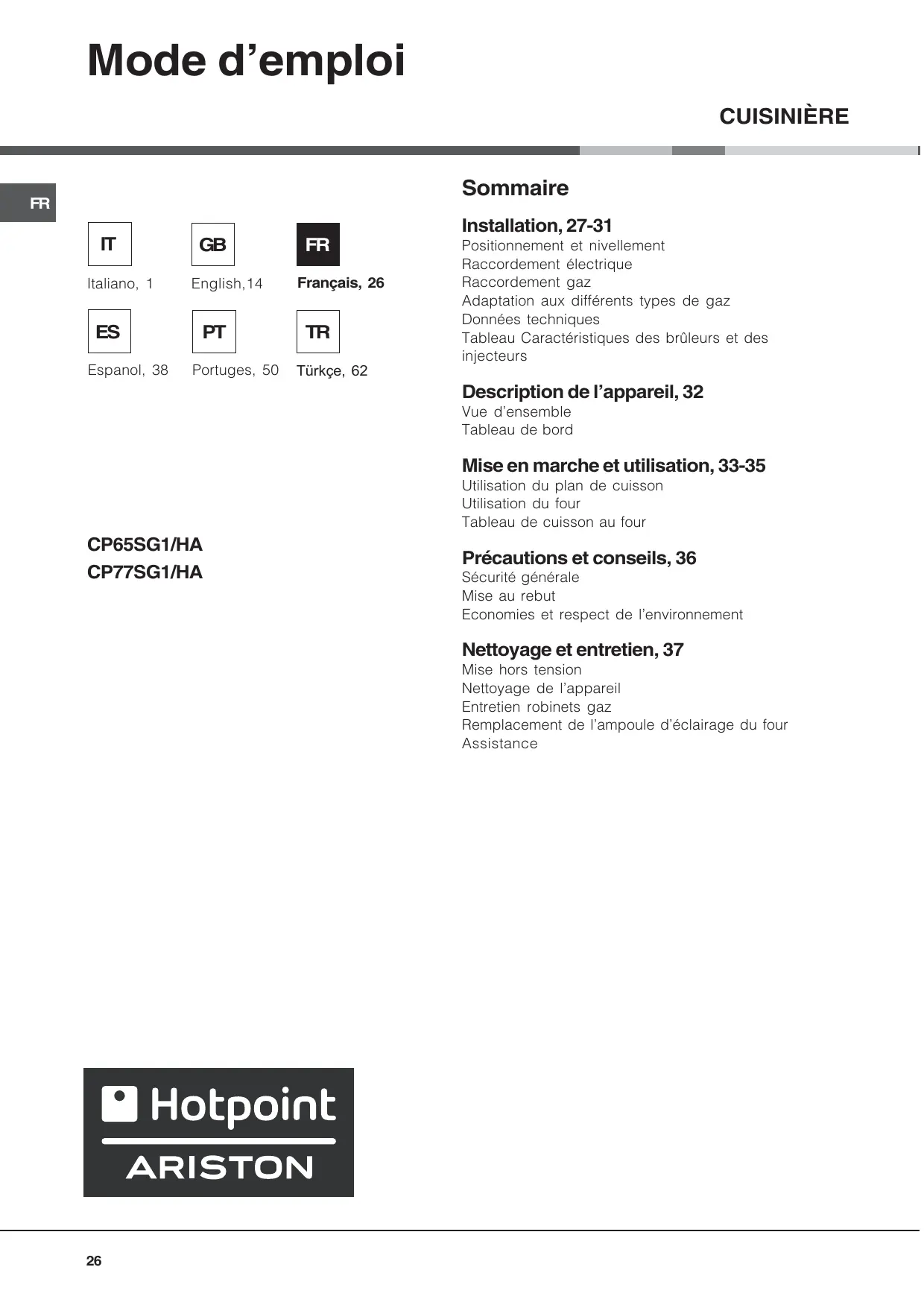

MODE D'EMPLOI CP77SG1 /HA HOTPOINT

Positionnement et nivellement

Raccordement électrique

Raccordement gaz

Adaptation aux différents types de gaz

Données techniques

Tableau Caractéristiques des brûleurs et des

injecteurs

Description de l'appareil, 32

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation, 33-35

Utilisation du plan de cuisson

Utilisation du four

Tableau de cuisson au four

Précautions et conseils, 36

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Nettoyage et entretien, 37

Mise hors tension

Nettoyage de l'appareil

Entretien robinets gaz

Remplacement de l'ampoule d'éclairage du four

Assistance

Hotpoint

ARISTON

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive l'appareil.
! Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil
! L'installation de l'appareil doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.
! N'importe quelle opération de réglage, d'entretien ou autre, doit être effectuée après avoir débranché la prise de la cuisinière.

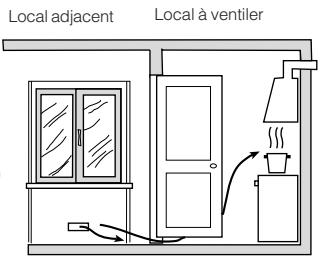

Aération des locaux

L'appareil doit être installé dans des locaux qui sont aérés en permanence, selon les prescriptions des normes en vigueur dans le pays d'installation. Il est indispensable que la pièce où l'appareil est installé dispose d'une quantité d'air égale à la quantité d'air comburant nécessaire à une bonne combustion du gaz (le flux d'air doit être d'au moins 3 m³/h par kW de puissance installée).

Les prises d'air, protégées par des grilles, doivent disposer d'un conduit d'au moins 100 cm² de section utile et dans une position qui leur évite tout risque d'être bouchées accidentellement, même partiellement (voir figure A).

Ces ouvertures doivent être agrandies de 100% (surface minimale 200 cm²) en cas d'appareils dépourvus du dispositif de sécurité de flamme et quand l'afflux de l'air provient de manière indirecte de pièces voisines (voir figure B) – à condition qu'il ne s'agisse pas de parties communes du bâtiment, de chambres à coucher ou de locaux à risque d'incendie – équipées d'un conduit d'aération avec l'extérieur comme décrit plus haut.

A

Ouverture de ventilation pour l'air comburant
B

Agrandissement de la fissure entre la porte et le sol

! Après une utilisation prolongée de l'appareil, il est conseillé d'ouvrir une fenêtre ou d'augmenter la vitesse de ventilateurs éventuels.

Evacuation des fumées de combustion

La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion réalisé au moyen d'une hotte reliée à une cheminée à tirage naturel ou par ventilateur électrique qui entre automatiquement en fonction dès qu'on allume l'appareil (voir figures).

Evacuation directement à l'extérieur

Evacuation par cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

! Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent dans le bas. Les locaux qui contiennent des bouteilles de G.P.L doivent donc prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles.

Ne pas installer ou entreposer de bouteilles de GPL, vides ou partiellement pleines, dans des locaux qui se trouvent en sous-sol (caves etc.). Ne garder dans la pièce que la bouteille en cours d'utilisation, loin de sources de chaleur (fours, feux de bois, poêles etc.) qui pourraient amener sa température à plus de 50°C.

Positionnement et nivellement

! L'appareil peut être installé à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson.
! S'assurer que le mur en contact avec la paroi arrière de l'appareil est réalisé en matériel ignifuge résistant à la chaleur (T 90°C).

Pour une installation correcte :

• installer cet appareil dans une cuisine, une salle à manger ou un studio (jamais dans une salle de bains) ;
• si le plan de cuisson de la cuisinière dépasse le plan de travail des meubles, il faut que ces derniers soient placés à au moins 600 mm de l'appareil ;

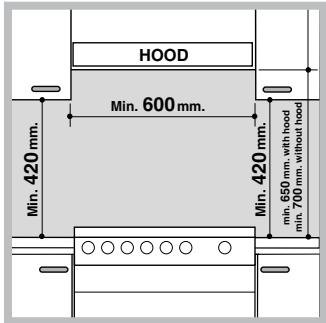

• si la cuisinière est installée sous un élément suspendu, il faut que ce dernier soit placé à au

HOOD Min. 600 mm. Min. 420 mm. Min. 420 mm. min. 650 mm with hood min. 700 mm without hood

moins 420 mm de distance du plan. Il faut prévoir une distance de 700 mm si les éléments suspendus sont inflammables (voir figure);

• ne pas placer de rideaux derrière ou sur les côtés de la cuisinière à moins de 200 mm de distance.
• pour l'installation de hottes, se conformer aux instructions de leur notice d'emploi.

Nivellement

Pour mettre l'appareil bien à plat, visser les pieds de réglage fournis aux emplacements prévus aux coins à la base de la cuisinière (voir figure).

Raccordement électrique

Monter sur le câble une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir tableau des caractéristiques techniques).

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur dans le pays (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, une température dépassant de 50°C la température ambiante.

Avant de procéder au branchement, s'assurer que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaque signalétique;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples.

* N'existe que sur certains modèles

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Le câble doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé.
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Pour raccorder l'appareil au réseau de distribution du gaz ou à la bouteille de gaz utiliser un tuyau flexible en caoutchouc ou en acier, conformément à la réglementation en vigueur dans le pays d'installation. S'assurer auparavant que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé (voir étiquette sur le couvercle : autrement voir ci-dessous). Si l'alimentation s'effectue avec du gaz liquide en bouteille, utiliser des régulateurs de pression conformes à la réglementation en vigueur dans le pays d'installation. Pour simplifier le raccordement, l'alimentation du gaz est orientable latéralement* : inverser l'about annelé avec le bouchon de fermeture et remplacer le joint d'étanchéité (fourni avec l'appareil).

! Pour un fonctionnement en toute sécurité, pour un meilleur emploi de l'énergie et une plus longue durée de vie de l'appareil, vérifier que la pression d'alimentation respecte bien les valeurs indiquées dans le tableau Caractéristiques des brûleurs et des injecteurs (voir ci-dessous).

Raccordement gaz par tuyau flexible en caoutchouc

S'assurer que le tuyau est bien conforme aux normes applicables dans le pays d'installation. Le tuyau doit avoir un diamètre intérieur de : 8 mm en cas d'alimentation au gaz liquide; 13 mm en cas d'alimentation au gaz naturel.

Après avoir effectué le raccordement, s'assurer que le tuyau :

• ne touche en aucun point à des parties pouvant atteindre plus de 50°C;
• n'est pas soumis à traction ou torsion et ne présente pas de pliures ou étranglements;
• ne risque pas d'entrer en contact avec des corps tranchants, des arêtes vives, des parties mobiles et n'est pas écrasé;
• est facilement contrôlable sur toute sa longueur pour vérifier son état de conservation;

• a moins de 1500 mm de long;

• est bien fixé à ses deux extrémités à l'aide de bagues de serrage conformes à la réglementation en vigueur dans le pays.
  ! Si une ou plusieurs de ces conditions ne peuvent être remplies ou que la cuisinière est installée dans des conditions de classe 2 – sous-classe 1 (appareil encastré entre deux meubles), il faut utiliser un tuyau flexible en acier (voir ci-dessous).

Raccordement gaz par tuyau flexible en acier inox, à paroi continue avec raccords filetés

S'assurer que le tuyau et les joints sont bien conformes aux normes applicables dans le pays d'installation. Pour installer le tuyau, enlever l'about annelé équipant l'appareil (le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique).

! Procéder au raccordement de manière à ce que la longueur du tuyau ne dépasse pas 2 mètres d'extension maximale. Veiller à ce que le tuyau ne soit pas écrasé et ne touche en aucun point à des parties mobiles.

Vérification de l'étanchéité

Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse, ne jamais utiliser de flamme.

Adaptation aux différents types de gaz

L'appareil peut être adapté à un type de gaz autre que celui pour lequel il a été conçu (indiqué sur l'étiquette de réglage sur le couvercle).

Adaptation du plan de cuisson

Remplacement des injecteurs des brûleurs du plan de cuisson :

1. enlever les grilles du plan de cuisson et sortir les brûleurs de leur logement;
2. dévisser les injecteurs à l'aide d'une clé à tube de 7 mm (voir figure) et les remplacer par les injecteurs adaptés au nouveau type de gaz (voir tableau Caractéristiques des brûleurs et des injecteurs) ;
3. remonter les différentes parties en effectuant les opérations dans le sens inverse.

Réglage des minima des brûleurs du plan de cuisson :

1. placer le robinet sur la position minimum;
2. enlever le bouton et tourner la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à

obtenir une petite flamme régulière;

! En cas de gaz naturel, il faut dévisser la vis de réglage en tournant dans le sens inverse des aiguilles d'une montre ;
3. vérifier si, en tournant rapidement le robinet du maximum au minimum, le brûleur ne s'éteint pas.
! Les brûleurs du plan de cuisson ne nécessitent pas de réglage de l'air primaire.

Adaptation du four

Remplacement du brûleur du four:

1. ouvrir complètement la porte du four☐;

1. sortir la sole du four coulissante (Voir figure);

2. dévisser la vis de fixation du brûleur et retirer ce dernier après avoir enlevé la vis V;

1. dévisser l'injecteur du brûleur à l'aide de la clé à tube spéciale pour injecteurs (voir figure) ou d'une clé à tube de 7 mm et le remplacer par l'injecteur adapté au nouveau type de gaz (voir tableau Caractéristiques des brûleurs et des injecteurs).

Réglage du minimum du brûleur du four à gaz :

1. allumer le brûleur (voir Mise en marche et Utilisation);
2. amener le bouton sur la position minimum (MIN) après l'avoir laissé pendant environ 10 minutes sur la position maximum (MAX);
3. enlever le bouton;
4. agir sur la vis de réglage positionnée à l'extérieur de la tige du thermostat (voir figure) jusqu'à obtenir

une petite flamme régulière.

! En cas de gaz naturel, il faut dévisser la vis de réglage en tournant dans le sens inverse des aiguilles d'une montre ;

1. vérifier si, en tournant rapidement le bouton de la position MAX à la position MIN, ou en ouvrant et fermant rapidement la porte du four, le brûleur ne s'éteint pas.

! Faire très attention aux câbles des bougies et aux tuyaux des thermocouples.
! Le brûleur du four n'exige pas de réglage de l'air primaire.
! Après avoir procédé au réglage pour le nouveau type de gaz, remplacer la vieille étiquette par celle correspondant au nouveau gaz, disponible dans les centres d'assistance technique agréés.
! Si la pression du gaz diffère (ou varie) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié conforme à la réglementation sur les "régulateurs pour gaz canalisés" en vigueur dans le pays.

CARACTÉRISTIQUES TECHNIQUES
Dimensions du four HxLxP	31x43,5x43,5 cm
Volume	1 58
Tension et fréquence d'alimentation :	voir plaque signalétique
Brûleurs	adaptables à tous les types de gaz indiqués sur la plaque signalétique
	Directives Communautaires :2006/95/CEE du 12.12.06 (Basse Tension) et modifications successives -89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives -90/369/CEE du 29/06/90 (Gaz) et modifications successives 93/68/CEE du 22/07/93 et modifications successives -2002/96/CEE.

Tableau Caractéristiques des brûleurs et des injecteurs

Tableau 1				Gaz liquide				Gaz naturel
Brûleur	Diamètre (mm)	Puissance Thermique kW (H.s.*)		By-pass 1/100 (mm)	Injecteur 1/100 (mm)	Débit g/h		Injecteur 1/100 (mm)	Débit* l/h G20
		Nomin.	Réd.			G30	G31
C. Rapide	100	3.00	0.7	40	86	218	214	116	286
B. Semi-rapide	75	1.65	0.4	30	64	120	118	96	157
A. Auxiliaire	55	1.0	0.3	27	50	73	71	71	95
D. Triple Couronne	130	3.25	1.3	57	91	236	232	124	309
Four Gaz		2.6	0.7	49	78	189	186	113	248
Pressions d'alimentation	Nominale (mbar) Minima (mbar) Maxima (mbar)					28-30 20 35	37 25 45		20 17 25

* A 15°C et 1013 mbar-gaz sec
** Propane P.C.S. = 50.37 MJ/Kg
*** Butane P.C.S. = 49.47 MJ/Kg
Naturel P.C.S. = 37.78 MJ/m ^3

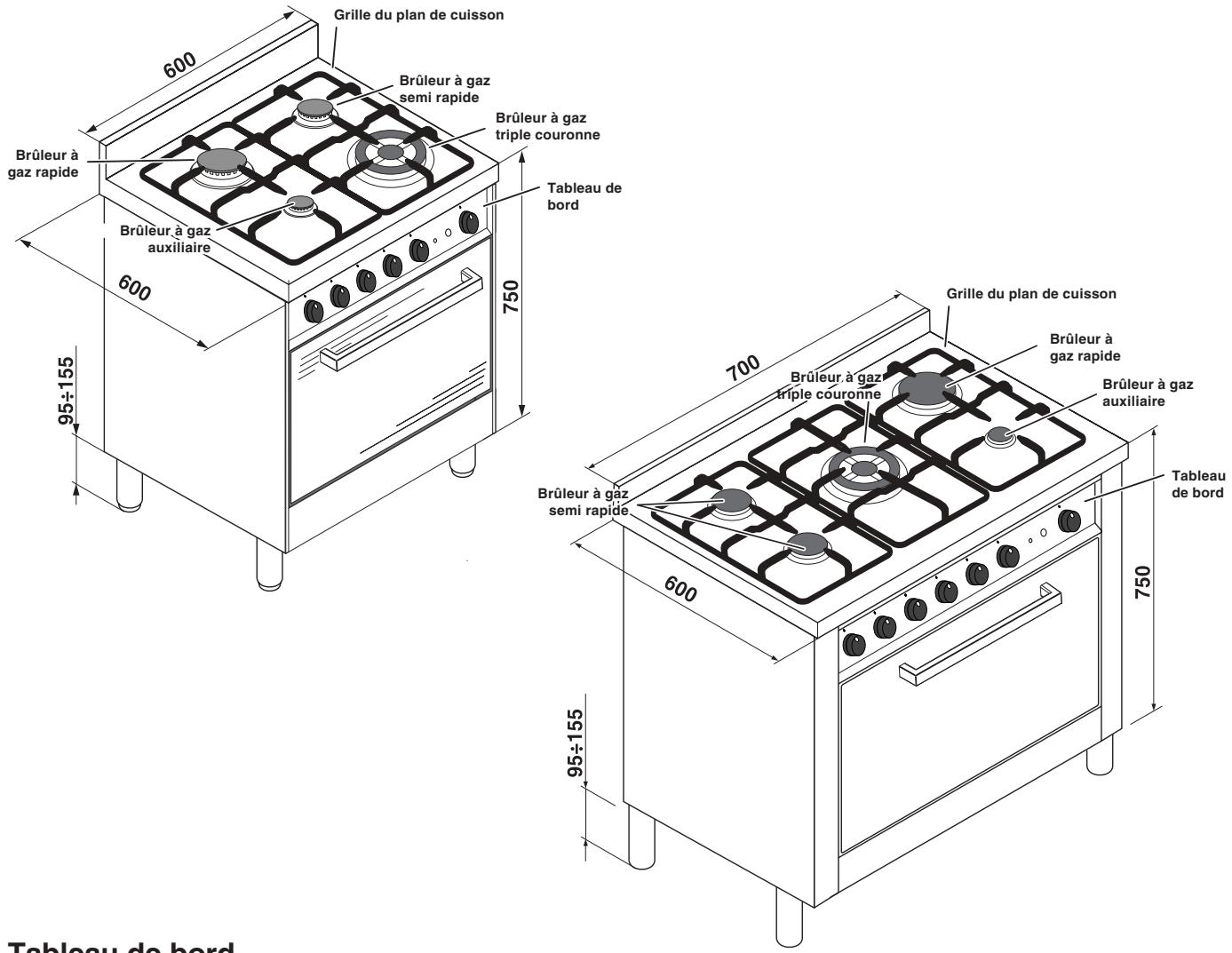

Vue d'ensemble

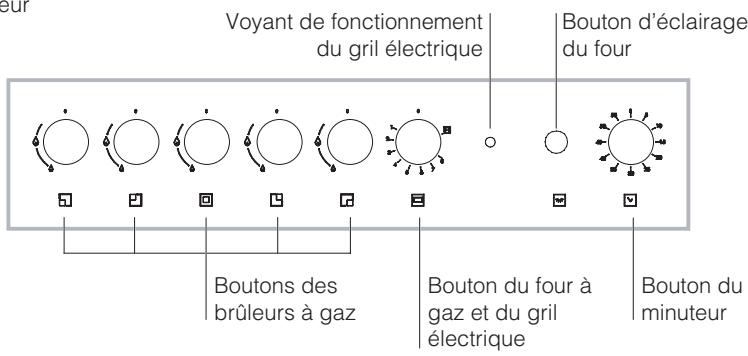

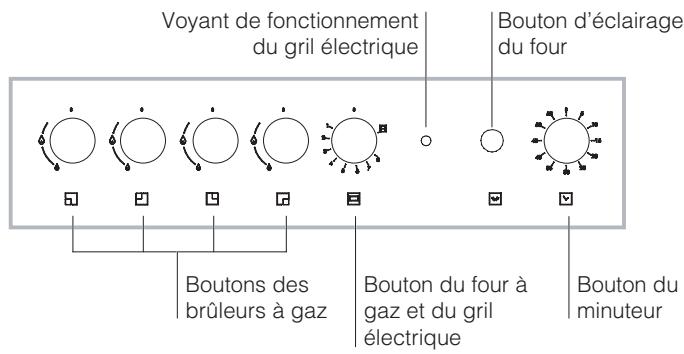

Tableau de bord

Voyant de fonctionnement du gril électrique Bouton d'éclairage du four Boutons des brûleurs à gaz Bouton du four à gaz et du gril électrique Bouton du minuteur

Voyant de fonctionnement du grill électrique Bouton d'éclairage du four Boutons des brûleurs à gaz Bouton du four à gaz et du grill électrique Bouton du minuteur

Utilisation du plan de cuisson

Allumage des brûleurs

Un petit cercle plein près de chaque bouton BRÛLEUR indique le brûleur associé à ce dernier. Pour allumer un brûleur du plan de cuisson :

1. approcher une flamme ou un allume-gaz ;
2. pousser sur le bouton du BRÛLEUR tout en le tournant dans le sens inverse des aiguilles d'une

montre jusqu'au symbole grande flamme 🌿.

1. pour régler la puissance de la flamme souhaitée, tourner le bouton BRÛLEUR dans le sens inverse des aiguilles d'une montre : sur la position minimum

A, sur la position maximum ⚠ ou sur une position intermédiaire.

L'appareil est équipé d'allumage électronique intégré dans le bouton. Pour allumer le brûleur choisi, tourner le bouton correspondant dans les sens inverse des aiguilles d'une montre jusqu'au symbole de

la grande flamme, appuyer à fond pour activer l'allumage électronique tout en continuant à appuyer jusqu'au déclenchement du train d'étincelles. Il peut arriver que le brûleur s'éteigne dès qu'on lâche le bouton. Dans ce cas, tenter à nouveau en poussant plus longtemps sur le bouton.

! En cas d'extinction accidentelle des flammes, éteindre le brûleur et attendre au moins 1 minute avant de tenter de rallumer.

Cet appareil est équipé d'un dispositif de sécurité de flamme, pousser sur le bouton BRÛLEUR pendant 2-3 secondes pour garder la flamme allumée et pour activer le dispositif.

Pour éteindre le brûleur, tourner le bouton jusqu'à la position d'arrêt ●.

Conseils pratiques pour l'utilisation des brûleurs

Pour un meilleur rendement des brûleurs et une moindre consommation de gaz, utiliser des casseroles à fond plat, munies de couvercle et d'un diamètre adapté au brûleur :

Pour repérer le type de brûleur adéquat, se référer aux dessins du paragraphe “Caractéristiques des brûleurs et des injecteurs”.

Brûleur	ø Diamètre Casseroles (cm)
Rapide (R)	24 - 26
Semi Rapide (S)	16 - 22
Auxiliaire (A)	10 - 14
Triple Couronne (TC)	24 - 26

! Éviter que les casseroles ne dépassent du périmètre de la table pendant la cuisson.
! Pour les modèles équipés d'une grille de réduction, n'utiliser cette dernière que pour le brûleur auxiliaire, en cas d'utilisation de casseroles ayant moins de 12 cm de diamètre.

Utilisation du four

! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.
! Ne jamais poser d'objets à même la sole du four, l'émail risque de s'abîmer.

Bouton du four

Ce dispositif permet de sélectionner les différentes fonctions du four et de choisir, suivant les aliments, la température de cuisson la plus appropriée parmi celles qui sont indiquées sur le bouton (comprises entre 150°C et 275°C). Le dispositif d'allumage électronique du four est intégré à l'intérieur du bouton de commande. Pour allumer le brûleur du four, appuyer à fond sur le bouton du four tout en le tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position 8. Le four étant équipé d'un dispositif de sécurité gaz, après allumage du brûleur, garder le bouton du four enfoncé pendant 6 secondes environ pour permettre au gaz de passer jusqu'à ce que le thermocouple de sûreté se réchauffe. Ne pas actionner le dispositif d'allumage électronique du brûleur du four pendant plus de 15 secondes. Si au bout de ces 15 secondes, le brûleur ne s'est toujours pas allumé, ne pas insister, ouvrir la porte du four et attendre au moins une minute avant d'effectuer une nouvelle tentative d'allumage.

Pour sélectionner la température de cuisson, amener l'indication de la valeur désirée en face du repère

situé sur le tableau de bord; voir ci-dessous la gamme des températures disponibles. La température est automatiquement atteinte et maintenue par le thermostat commandé par le bouton.

Position 1 (min.)	Position 2	Position 3	Position 4
150° - 155°C	155°C	175°C	195°C
Position 5	Position 6	Position 7	Position 8
215°C	235°C	260°C	275°C

Allumage manuel du four

En cas de panne de courant, un allumage manuel du four est possible, procéder comme suit :

a) ouvrir la porte du four
b) approcher une allumette ou un allume-gaz à l'ouverture, appuyer à fond sur le bouton et tourner dans le sens inverse des aiguilles d'une montre jusqu'à la position 8.
c) après allumage, fermer la porte du four.

!En cas d'extinction accidentelle des flammes du brûleur, amener le bouton du four sur arrêt, ouvrir la porte du four et attendre au moins une minute avant d'effectuer une nouvelle tentative d'allumage.

Bouton du gril

Ce four dispose d'un gril électrique. La température élevée et directe du gril permet de saisir l'aliment en surface pour qu'il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc.....

Le gril est contrôlé par un dispositif thermostatique qui règle son fonctionnement

En tournant le bouton four jusqu'à la position il y a non seulement allumage du gril à infrarouges mais aussi du moteur du tournebroche qui continue à fonctionner tant que le gril reste allumé.

Le tournebroche

Pour activer le tournebroche, procéder comme suit :

a) placer la lèchefrite sur le premier gradin ; b) installer le berceau du tournebroche sur le 3e gradin et introduire la broche sur le tournebroche positionné dans le fond du four en la faisant passer à travers le trou prévu ;

c) brancher le tournebroche en amenant le sélecteur

sur la position

! Le fonctionnement du gril est signalé par le voyant GRIL.
! Pour la cuisson au gril, la porte du four doit être fermée, les résultats obtenus seront bien meilleurs et l'économie d'énergie sera sensible (10% environ).

Eclairage du four

La lampe du four peut être allumée à tout moment, il suffit pour cela d'appuyer sur la touche ECLAIRAGE FOUR.

Minuteur

Pour actionner le Minuteur procéder comme suit :

1. tourner le bouton MINUTEUR et faire un tour presque complet dans le sens des aiguilles d'une montre ⬇ pour remonter la sonnerie;
2. tourner le bouton MINUTEUR dans les sens inverse des aiguilles d'une montre ⏻ pour sélectionner la durée désirée.

Tableau de cuisson au four

Aliments à cuire	Poids (Kg)	Position de cuisson grilles du four partant du bas	Température (°C)	Temps de préchauffage (min.)	Temps de cuisson (min.)
Pâtes
Lasagnes	2,5	3	210	-	75-80
Cannelloni	2,5	3	210	-	75-80
Tagliatelle au four	2,5	3	210	-	75-80
Viandes
Veau	1,7	3	230	-	85-90
Poulet	1,5	3	220	-	110-115
Dinde	3,0	3	MAX	-	95-100
Canard	1,8	3	230	-	120-125
Lapin	2,0	3	230	-	105-110
Porc	2,1	3	230	-	100-110
Agneau	1,8	3	230	-	90-95
Poissons
Maquereaux	1,1	3	210-230	-	55-60
Denté	1,5	3	210-230	-	60-65
Truite en papillote	1,0	3	210-230	-	40-45
Pizze
Napolitaine	1,0	3	MAX	15	30-35
Gâteaux
Biscuits	0,5	3	180	15	30-35
Tartes	1,1	3	180	15	30-35
Gâteaux au chocolat	1,0	3	200	15	45-50
Gâteaux levés	1,0	3	200	15	50-55
Cuisson au grill
Croque-monsieur	n.°4	4			10
Côtelette de porc	1,5	4			30
Maquereaux	1,1	4			35

N.B. : les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. En cas de cuisson au gril, placez toujours la lèchefrite sur le 1er gradin en partant du bas.

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne pas toucher l'appareil avec les mains mouillées ou humides ou si l'on est pieds nus.
• Cet appareil a été conçu pour cuire des aliments et pour être utilisé par des adultes conformément aux instructions fournies par cette notice, applicables à tous les pays dont les symboles figurent au début de la notice.
• Cette notice concerne un appareil classe 1 (libre pose) ou classe 2 - sous-classe 1 (encastré entre deux meubles).
  • Garder les enfants à distance.
• Eviter que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes de l'appareil.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés
• Utiliser toujours des gants de protection pour enfourner ou sortir les plats du four.
• Ne pas utiliser de solutions inflammables (alcool, essence..) à proximité de l'appareil lorsqu'il est en marche.
• Ne pas stocker de matériel inflammable dans la niche de rangement du bas ou dans le four : si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Lorsque l'appareil n'est pas utilisé, s'assurer que les boutons sont bien sur la position • et que le robinet du gaz est fermé.
• Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant.
• N'effectuer aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n'essayer en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Faire appel au service d'assistance.

• Ne pas poser d'objets lourds sur la porte du four ouverte.

• Si la cuisinière est installée sur un socle, prendre les précautions qui s'imposent pour que l'appareil ne tombe pas de ce socle.
• Il n'est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou qui n'ont pas l'expérience ou les connaissances indispensables, à moins qu'elles ne le fassent sous la surveillance de quelqu'un responsable de leur sécurité ou qu'elles aient été dûment formées sur l'utilisation de l'appareil.
• S'assurer que les enfants ne jouent pas avec l'appareil.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.
• La directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l'objet d'une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.
  Les électroménagers usagés pourront être remis au service de collecte public, déposés dans les déchetteries communales prévues à cet effet ou, si la loi du pays le prévoit, repris par les revendeurs lors de l'achat d'un nouvel appareil de même type.
  Tous les principaux fabricants d'électroménagers s'appliquent à créer et gérer des systèmes de collecte et d'élimination des appareils usagés.

Economies et respect de l'environnement

• Pour les cuissons au GRIL, nous conseillons de garder la porte du four fermée : les résultats obtenus sont meilleurs et la consommation d'énergie est moindre (environ 10% d'économie).
• Garder les joints propres et en bon état pour qu'ils adhèrent bien à la porte et ne causent pas de déperdition de chaleur.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien couper l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

• Nettoyer l'extérieur émaillé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de savon neutre. Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Rincer abondamment et essuyer soigneusement. Ne pas utiliser de poudres abrasives ni de produits corrosifs.
• Les grilles, les chapeaux, les couronnes et les brûleurs du plan de cuisson sont amovibles et peuvent ainsi être nettoyés plus facilement. Pour les laver, utiliser de l'eau chaude additionnée d'un détergent non abrasif, éliminer toute incrustation et attendre qu'ils soient parfaitement secs avant de les remonter.
• Nettoyer fréquemment l'extrémité des dispositifs de sécurité de flamme.
• Nettoyer l'enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l'eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif.
• Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de grattoirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre.
• Les accessoires peuvent être lavés comme de la vaisselle courante, même au lave-vaisselle.
  ! Eviter de refermer le couvercle si les brûleurs sont allumés ou encore chauds.

Contrôler les joints du four

Contrôler périodiquement l'état du joint autour de la porte du four. S'il est abîmé, s'adresser au service après-vente le plus proche de chez soi. Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Remplacement de l'ampoule d'éclairage du four

1. Débrancher le four, enlever le couvercle en verre du logement de la lampe (voir figure).

2. Dévisser l'ampoule et la remplacer par une autre de même type : tension 230 V, puissance 25 W, culot E 14.

3. Remonter le couvercle et rebrancher le four au réseau électrique.

Assistance

! Ne jamais faire appel à des techniciens non agréés.

Lui indiquer :

• le type d'anomalie;
  • le modèle de l'appareil (Mod.)
• Son numéro de série (S/N)

Ces informations figurent sur la plaque signalétique apposée sur l'appareil

Italiano, 1

English,14

Français, 26

Espanol, 38

Portuges, 50

Türkçe, 62

CP65SG1/HA CP77SG1/HA

Sumario

Instalación, 39-43
