Tipo di prodotto	Cucina a gas con forno
Marca	Hotpoint
Modello	CP77SG1 /HA
Dimensioni del forno (A x L x P)	31 x 43,5 x 43,5 cm
Volume del forno	58 L
Alimentazione elettrica	230 V / 50 Hz (vedi targhetta)
Tipo di gas	Gas naturale (G20) o gas liquido (G30/G31) - adattabile
Bruciatori del piano cottura	4 bruciatori: Rapido (3,00 kW), Semi-rapido (1,65 kW), Ausiliario (1,00 kW), Tripla Corona (3,25 kW)
Bruciatore del forno	Gas, potenza 2,6 kW
Griglia	Elettrica, con giraarrosto
Funzioni del forno	Cottura a gas, griglia elettrica, giraarrosto, illuminazione interna, timer
Gamma di temperatura del forno	150 °C a 275 °C (8 posizioni)
Accensione	Elettronica integrata per tutti i bruciatori
Sicurezza	Dispositivo di sicurezza fiamma su ogni bruciatore, termocoppia di sicurezza del forno
Materiale della superficie	Smalto (esterno e interno del forno)
Pulizia e manutenzione	Pulizia manuale con spugna e detergente delicato; non usare pulitore a vapore
Illuminazione del forno	Lampada 25 W, attacco E14, sostituibile
Accessori forniti	Griglia, teglia, giraarrosto, culla, piedini regolabili
Installazione	Libera installazione o da incasso (classe 2, sottoclasse 1); richiede aerazione
Norme	CE (Bassa Tensione, CEM, Gas, RAEE)

Domande frequenti - CP77SG1 /HA HOTPOINT

Come accendere il forno?

Per accendere il forno, premere il pulsante del forno e ruotarlo in senso antiorario fino alla posizione 8. Tenere premuto per circa 6 secondi per attivare la termocoppia di sicurezza. In caso di interruzione di corrente, utilizzare un accendigas manuale.

Come pulire i bruciatori del piano cottura?

I bruciatori, le corone e i cappelli sono rimovibili. Lavarli con acqua calda e un detergente non abrasivo, rimuovere le incrostazioni, asciugare perfettamente prima di rimontare.

Come sostituire la lampadina del forno?

Scollegare l'apparecchio, rimuovere il coperchio in vetro dell'alloggiamento della lampada, svitare la lampadina difettosa e sostituirla con una dello stesso tipo: 230 V, 25 W, attacco E14. Richiudere e ricollegare.

Cosa fare se un bruciatore non si accende?

Verificare che il pulsante sia premuto abbastanza a lungo (2-3 secondi) per attivare la sicurezza fiamma. Se l'accensione elettronica non funziona, utilizzare un accendigas manuale. Se il problema persiste, contattare il servizio di assistenza.

Come adattare l'apparecchio a un altro tipo di gas?

Sostituire gli iniettori dei bruciatori e del forno con quelli adatti al nuovo gas (vedere tabella delle caratteristiche). Regolare i minimi dei bruciatori ruotando la vite di regolazione. Questa operazione deve essere eseguita da un professionista.

Qual è il consumo di gas?

Il consumo dipende dai bruciatori utilizzati. Consultare la tabella delle caratteristiche per le portate: ad esempio, il bruciatore rapido consuma 218 g/h di butano (G30) o 286 l/h di gas naturale (G20).

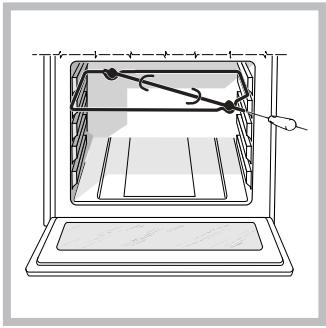

Come usare il giraarrosto?

Posizionare la teglia sul primo gradino, installare la culla del giraarrosto sul 3° gradino, inserire lo spiedo e collegarlo ruotando il selettore sulla posizione griglia. Lo sportello deve rimanere chiuso durante la cottura.

Perché il forno odora alla prima accensione?

È normale: l'evaporazione dei prodotti di protezione. Riscaldare il forno vuoto alla temperatura massima per un'ora, quindi aerare il locale.

Quali tipi di pentole usare sul piano cottura?

Usare pentole a fondo piatto con coperchio, il cui diametro corrisponde al bruciatore: 24-26 cm per il rapido e la tripla corona, 16-22 cm per il semi-rapido, 10-14 cm per l'ausiliario.

Come contattare il servizio di assistenza?

Munirsi del modello (Mod.) e del numero di serie (S/N) riportati sulla targhetta dell'apparecchio. Contattare un tecnico autorizzato dal produttore. Non rivolgersi mai a tecnici non autorizzati.

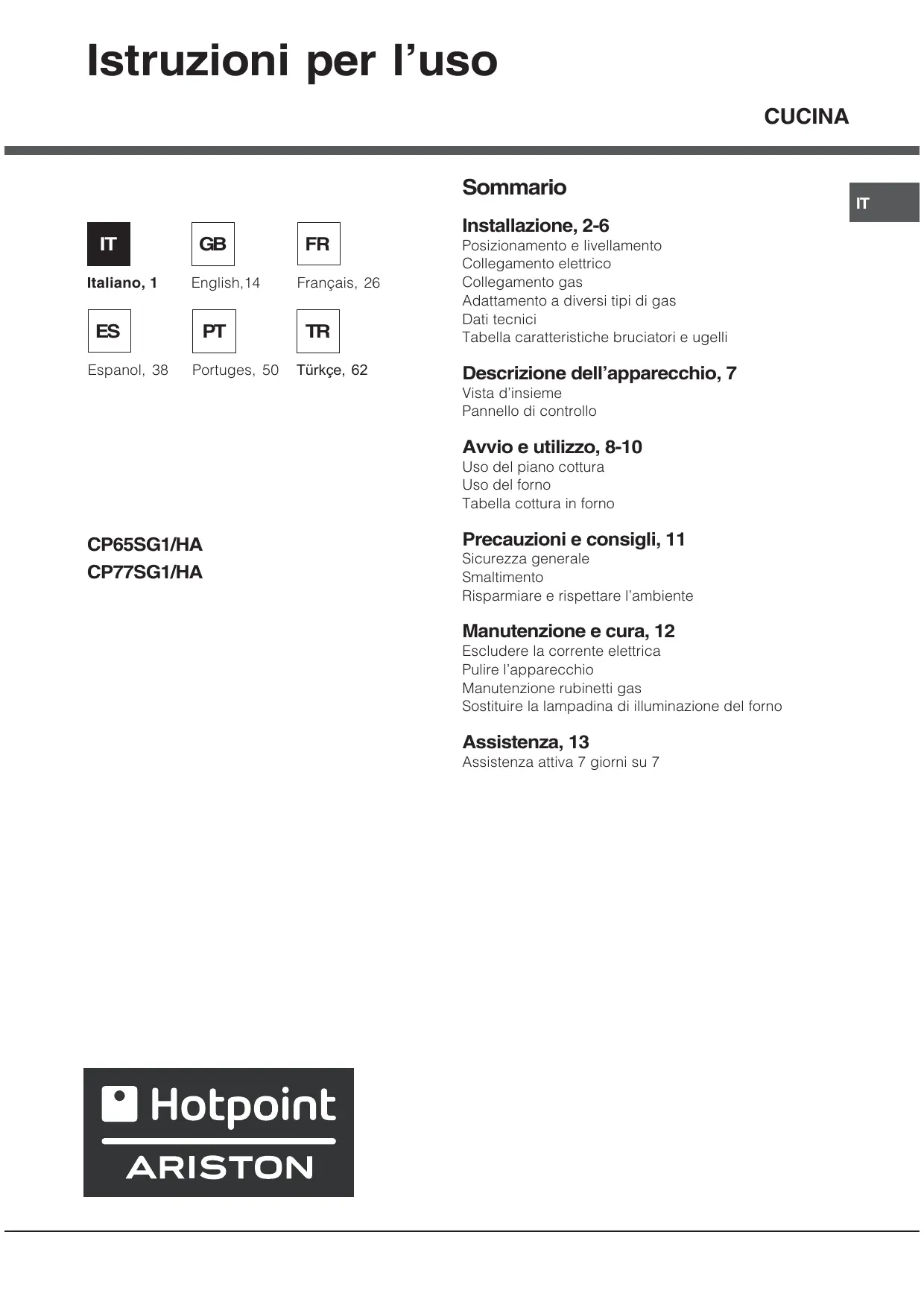

MANUALE UTENTE CP77SG1 /HA HOTPOINT

Posizionamento e livellamento

Collegamento elettrico

Collegamento gas

Adattamento a diversi tipi di gas

Dati tecnici

Tabella caratteristiche bruciatori e ugelli

Descrizione dell'apparecchio, 7

Vista d'insieme

Pannello di controllo

Avvio e utilizzo, 8-10

Uso del piano cottura

Uso del forno

Tabella cottura in forno

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Manutenzione e cura, 12

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Sostituire la lampadina di illuminazione del forno

Assistenza, 13

Assistenza attiva 7 giorni su 7

Hotpoint

ARISTON

IT

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! L'installazione dell'apparecchio va effettuata secondo queste istruzioni da personale qualificato.
! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall'impianto elettrico.

Ventilazione dei locali

L'apparecchio può essere installato solo in locali permanentemente ventilati, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore. Nel locale in cui viene installato l'apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas (la portata di aria non deve essere inferiore a 2 m³/h per kW di potenza installata).

Le prese di immisione aria, protette da griglie, devono avere un condotto di almeno 100 cm² di sezione utile ed essere collocate in modo da non poter essere ostruite, neppure parzialmente (vedi figura A).

Tali prese devono essere maggiorate nella misura del 100% – con un minimo di 200 cm ^2 – qualora il piano di lavoro dell'apparecchio sia privo del dispositivo di sicurezza per assenza di fiamma e quando l'afflusso dell'aria avviene in maniera indiretta da locali adiacenti (vedi figura B) – purché non siano parti comuni dell'immobile, ambienti con pericolo di incendio o camere da letto – dotati di un condotto di ventilazione con l'esterno come descritto sopra.

! Dopo un uso prolungato dell'apparecchio, è consigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediante un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio (vedi figure).

Scarico direttamente all'esterno

Scarico tramite camino o canna fumaria ramificata (riservata agli apparecchi di cottura)

! I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano in basso, perciò i locali contenenti bidoni di GPL devono prevedere aperture verso l'esterno per l'evacuazione dal basso di eventuali fughe di gas.

I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzo, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50°C.

Posizionamento e livellamento

! È possibile installare l'apparecchio di fianco a mobili che non superino in altezza il piano di lavoro.
! Assicurarsi che la parete a contatto con il retro dell'apparecchio sia di materiale non infiammabile e resistente al calore (T 90°C).

Per una corretta installazione:

• porre l'apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);
• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600 mm dall'apparecchio;

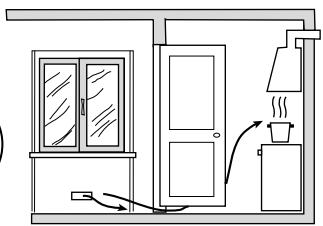

A

Apertura di ventilazione per l'aria comburente

Locale adiacente Locale da ventilare
B

Maggiorazione della fessura fra porta e pavimento

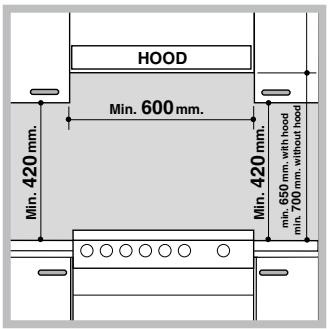

HOOD Min. 600 mm. Min. 420 mm. Min. 420 mm. min. 650 mm, with hood min. 700 mm, without hood

- se la cucina viene installata sotto un pensile, esso dovrà mantenere una distanza minima dal piano di 420 mm. Tale distanza deve essere di 700 mm se i pensili sono infiammabili (vedi figura);

• non posizionare tende dietro la cucina o a meno di 200 mm dai suoi lati;
• eventuali cappe devono essere installate secondo le indicazioni del relativo libretto di istruzione.

Livellamento

Se è necessario livellare l'apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (vedi figura).

Collegamento elettrico

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche posta sull'apparecchio (vedi tabella Dati tecnici). In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato della targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

*Presente solo su alcuni modelli.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas può essere effettuato con un tubo flessibile in gomma o in acciaio, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore e dopo essersi accertati che l'apparecchio sia regolato per il tipo di gas con cui sarà alimentato (vedi etichetta di taratura sul coperchio: in caso contrario vedi sotto). Nel caso di alimentazione con gas liquido da bombola, utilizzare regolatori di pressione conformi alle norme UNI EN 12864 e successivi aggiornamenti in vigore. Per facilitare l'allacciamento, l'alimentazione del gas è orientabile lateralmente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e per una maggiore durata dell'apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristiche bruciatori e ugelli (vedi sotto).

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle norme UNI-CIG 7140 in vigore. Il diametro interno del tubo deve essere: 8 mm per alimentazione con gas liquido; 13 mm per alimentazione con gas metano.

Effettuato l'allacciamento assicurarsi che il tubo:

• non sia in nessun punto a contatto con parti che raggiungono temperature superiori a 50°C;
• non sia soggetto ad alcuno sforzo di trazione e di torsione e non presenti pieghe o strozzature;
• non venga a contatto con corpi taglienti, spigoli vivi, parti mobili e non sia schiacciato;
• sia facilmente ispezionabile lungo tutto il percorso per poter controllare il suo stato di conservazione;
• abbia una lunghezza inferiore a 1500 mm;

- sia ben calzato alle sue due estremità, dove va fissato con fascette di serraggio conformi alle norme UNI-CIG 7141 in vigore.

! Se una o più di queste condizioni non può essere rispettata o se la cucina viene installata secondo le condizioni della classe 2 - sottoclasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (vedi sotto).

Allacciamento gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Verificare che il tubo sia conforme alle norme UNI-CIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Per mettere in opera il tubo eliminare il portagomma presente sull'apparecchio (il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico).

! Effettuare l'allacciamento in modo che la lunghezza della tubatura non superi i 2 metri di estensione massima, e assicurarsi che il tubo non venga a contatto con parti mobili e non sia schiacciato.

Controllo tenuta

A installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento a diversi tipi di gas

È possibile adattare l'apparecchio a un tipo di gas diverso da quello per il quale è predisposto (indicato sull'etichetta di taratura sul coperchio).

Adattamento del piano cottura

Sostituzione degli ugelli dei bruciatori del piano: 1. togliere le griglie e sfilare i bruciatori dalle loro sedi; 2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm (vedi figura), e sostituirli con quell adatti al nuovo tipo di gas (vedi tabella

Caratteristiche bruciatori e ugelli);

1. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione del minimo dei bruciatori del piano:

1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino a ottenere una piccola fiamma regolare.

! Nel caso di gas naturale, la vite di regolazione dovrà essere svitata in senso antiorario; 3. verificare che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

! I bruciatori del piano non necessitano di regolazione dell'aria primaria.

Adattamento del forno

Sostituzione dell'ugello del bruciatore del forno: 1. aprire la porta del forno completamente;

1. estrarre il fondo forno scorrevole (vedi figura);

1. svitare la vite di fissaggio del bruciatore e rimuovere il bruciatore del forno dopo aver tolto la vite V;

1. svitare l'ugello del bruciatore con l'apposita chiave a tubo per ugelli (vedi figura) o con una chiave a tubo di 7 mm e sostituirlo con quello adatto al nuovo tipo di gas (vedi tabella Caratteristiche bruciatori e

ugelli).

Regolazione del minimo del bruciatore forno gas:

1. accendere il bruciatore (vedi Avvio e Utilizzo);
2. portare la manopola sulla posizione di minimo (MIN) dopo averla lasciato per 10 minuti circa in quella di massimo (MAX);
3. togliere la manopola;
4. agire sulla vite di regolazione posta all'esterno dell'astina del termostato (vedi figure) fino a ottenere una piccola fiamma regolare.

! Nel caso di gas naturale, la vite di regolazione dovrà essere svitata in senso antiorario.

1. verificare che ruotando rapidamente la manopola dalla posizione MAX a quella MIN o con rapide aperture e chiusure della porta del forno non si abbiano spegnimenti del bruciatore.

! Fare attenzione ai cavi delle candele e ai tubi delle termocoppie.
! Il bruciatore del forno non necessita di regolazione dell'aria primaria.
! Dopo la regolazione con un gas diverso da quello di collaudo, sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas, reperibile presso i Centri Assistenza Tecnica Autorizzata.
! Qualora la pressione del gas sia diversa (o variabile) da quella prevista, è necessario installare sulla tubazione d'ingresso un regolatore di pressione, secondo le norme EN 88-1 e EN88-2 in vigore per i “regolatori per gas canalizzati”.

DATI TECNICI
Dimensioni Forno HxLxP	31x43,5x43,5 cm
Volume	It. 58
Tensione e frequenza di alimentazione	vedi targhetta caratteristiche
Bruciatori	adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche.
	Direttive Comunitarie:2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 90/369/CEE del 29/06/90 (Gas) e successive modificazioni -93/68/CEE del 22/07/93 e successive modificazioni - 2002/96/EC.

Tabella caratteristiche bruciatori e ugelli

Tabella 1				Gas liquido				Gas naturale
BRUCIATORE	Diametro (mm)	Potenza termica kW (H.s.*)		By-pass 1/100 (mm)	Ugello 1/100 (mm)	Portata * g/h		Ugello 1/100 (mm)	Portata * l/h G20
		Nomin.	Ridot.			G30	G31
C. Rapido	100	3.00	0.7	40	86	218	214	116	286
B. Semirapido	75	1.65	0.4	30	64	120	118	96	157
A. Ausiliario	55	1.0	0.3	27	50	73	71	71	95
D. Tripla Corona	130	3.25	1.3	57	91	236	232	124	309
Forno Gas		2.6	0.7	49	78	189	186	113	248
Pressioni di alimentazione	Nominale (mbar)Minima (mbar)Massima (mbar)					28-302035	372545		201725

* A 15°C e 1013 mbar-gas secco
** Propano P.C.S. = 50.37 MJ/Kg
*** Butano P.C.S. = 49.47 MJ/Kg
Naturale P.C.S. = 37.78 MJ/m ^3

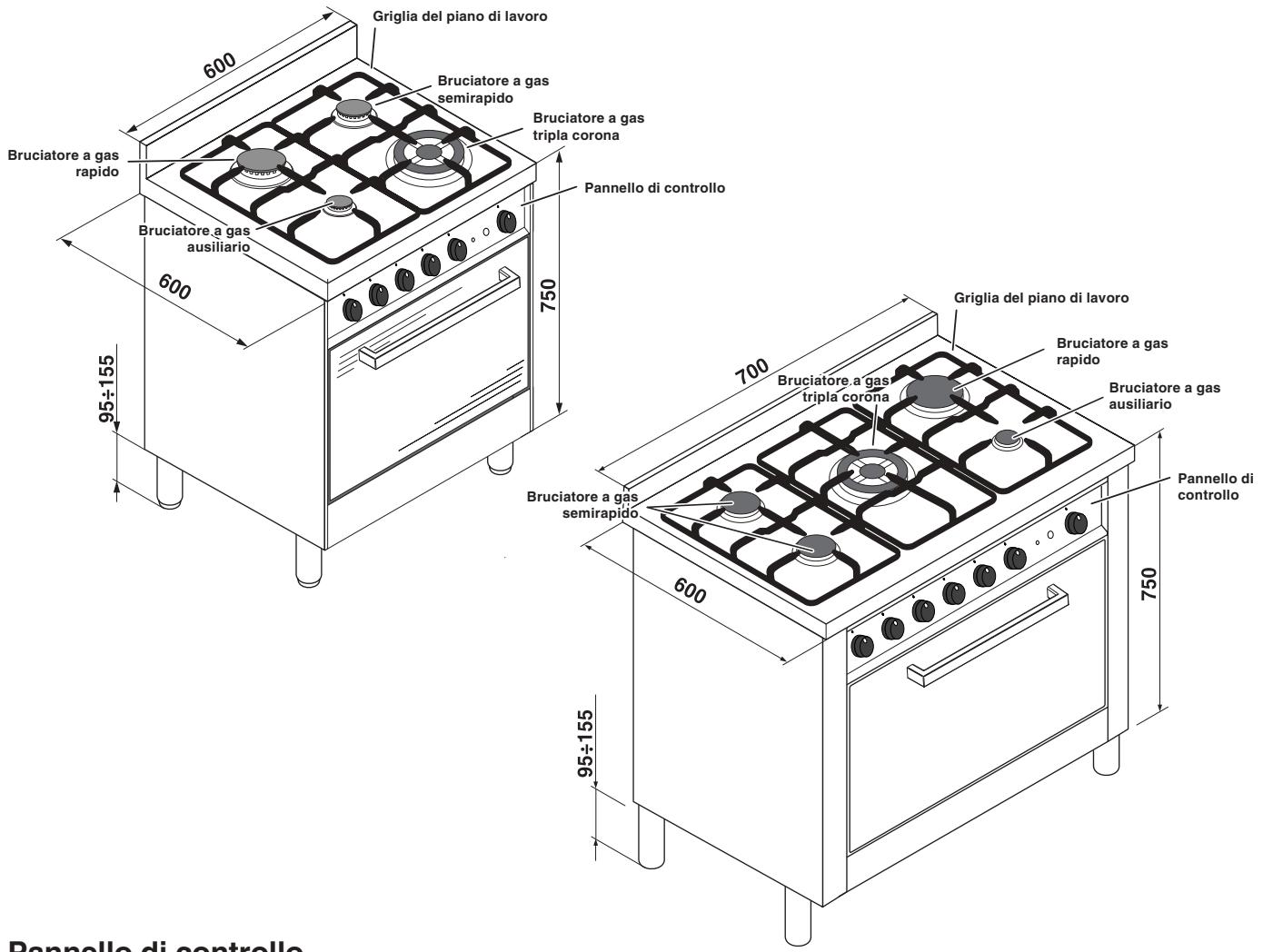

Vista d'insieme

Griglia del piano di lavoro Bruciatore a gas semirapido Bruciatore a gas tripla corona Pannello di controllo Bruciatore a gas ausiliario 600 750 95÷155 700 Griglia del piano di lavoro Bruciatore a gas rapido Bruciatore a gas ausiliario Bruciatore a gas semirapido 600 750 Pannello di controllo 95÷155

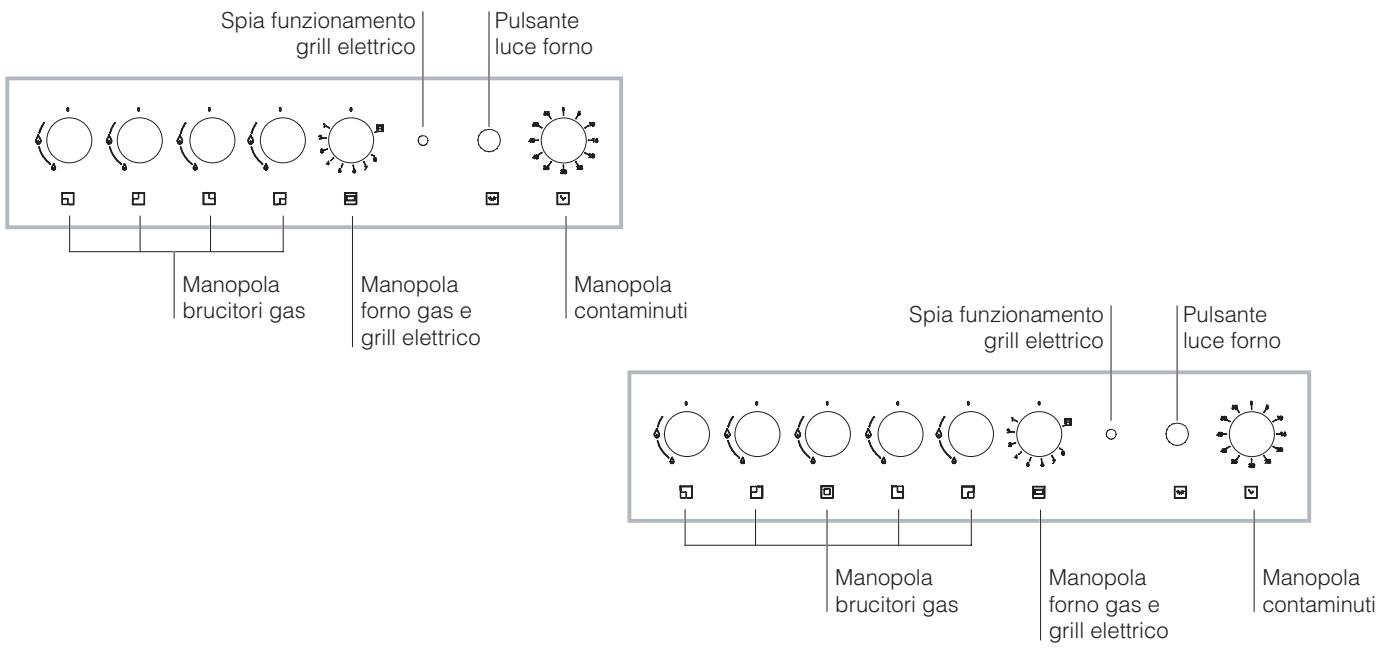

Pannello di controllo

Spia funzionamento grill elettrico Pulsante luce forno Manopola brucitori gas Manopola forno gas e grill elettrico Manopola contaminuti Spia funzionamento grill elettrico Pulsante luce forno Manopola brucitori gas Manopola forno gas e grill elettrico Manopola contaminuti

Uso del piano cottura

Accensione dei bruciatori

In corrispondenza di ogni manopola BRUCIATORE è indicato con un cerchietto pieno il bruciatore associato.

Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un accendigas;
2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di
   fiamma massima 🍒.
3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola

BRUCIATORE: sul minimo ⚠, sul massimo ⚡ o su una posizione intermedia.

L'apparecchio è dotato di accensione elettronica integrata all'interno della manopola. Per accendere il bruciatore prescelto è sufficiente ruotare la manopola corrispondente in senso antiorario fino al simbolo della

fiamma grande, premerla a fondo per attivare l'accensione elettronica e tenerla premuta fino all'avvenuta accensione. Può accadere che il bruciatore si spenga al momento del rilascio della manopola. In questo caso, ripetere l'operazione tenendo premuta la manopola più a lungo.

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l'accensione.

L'apparecchio è dotato di dispositivo di sicurezza per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

Per spegnere il bruciatore ruotare la manopola fino all'arresto ●.

Consigli pratici per l'uso dei bruciatori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proporzionati al bruciatore:

Bruciatore	ø Diametro Recipienti (cm)
Rapido (R)	24 - 26
Semi Rapido (S)	16 - 22
Ausiliario (A)	10 - 14
Tripla Corona (TC)	24 - 26

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

! Evitare che le pentole fuoriescano dai bordi del piano durante l'uso.
! Sui modelli dotati di griglietta di riduzione, quest'ultima dovrà essere utilizzata solo per il bruciatore ausiliario, quando si utilizzano dei recipienti di diametro inferiore a 12 cm.

Uso del forno

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.
! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.

É il dispositivo che permette di selezionare le diverse funzioni del forno e di scegliere la temperatura di cottura più idonea ai cibi da cuocere fra quelle indicate sulla manopola stessa (comprese fra 150°C e 275°C). Il dispositivo di accensione elettronica del forno è integrato all'interno della manopola di comando. Per accendere il bruciatore forno premere a fondo e ruotare la manopola forno in senso antiorario fino alla posizione 8. Dato che il forno è dotato di dispositivo di sicurezza, dopo l'accensione del bruciatore è necessario mantenere premuta la manopola forno per circa 6 secondi, in modo da consentire il passaggio del gas finchè non si scalda la termocoppia di sicurezza. Il dispositivo di accensione elettronica del bruciatore forno non deve essere azionato per più di 15 secondi. Se dopo 15 secondi il bruciatore non si è acceso, cessare di agire sulla manopola forno, aprire la porta del

forno ed attendere almeno un minuto prima di un nuovo tentativo di accensione del bruciatore.

La selezione della temperatura di cottura si ottiene facendo corrispondere l'indicazione del valore desiderato con il riferimento posto sul cruscotto; la gamma completa delle temperature ottenibili è riportata qui sotto. La temperatura impostata viene automaticamente raggiunta e mantenuta costante dall'organo di controllo (il termostato) comandato dalla manopola.

Posizione 1 (minimo)	Posizione 2	Posizione 3	Posizione 4
150° - 155°C	155°C	175°C	195°C
Posizione 5	Posizione 6	Posizione 7	Posizione 8
215°C	235°C	260°C	275°C

Accensione manuale del forno

Nel caso di mancanza momentanea di energia elettrica si può accendere il bruciatore del forno manualmente:

a) aprire la porta del forno
b) avvicinare un fiammifero o un accenditore all'asola, premere a fondo e ruotare la manopola forno in senso antiorario fino alla posizione 8.
c) ad accensione avvenuta chiudere la porta del forno.

! nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola forno, aprire la porta del forno ed attendere almeno un minuto prima di un nuovo tentativo di accensione del bruciatore.

La manopola del grill

Il vostro forno è dotato di un grill elettrico. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc...

Il grill è controllato da un dispositivo termostatico che ne regola il funzionamento Ruotando la manopola forno fino alla posizione

si mette in funzione oltre al grill a raggi infrarossi anche il motorino girarrosto, che rimane attivato fino a che il grill è in funzione.

Il girarrosto

Per azionare il girarrosto procedere nel modo seguente:

a) posizionare la leccarda al 1° ripiano; b) inserire l'apposito sostegno del girarrosto al 3° ripiano e posizionare lo spiedo inserendolo, attraverso l'apposito foro, nel girarrosto posizionato nel retro del forno; c) azionare il girarrosto

selezionando con la manopola forno la posizione

! Il funzionamento del grill è segnalato dall'accensione della spia GRILL.
! Effettuare la cottura al grill con la porta del forno chiusa, per ottenere migliori risultati e un sensibile risparmio di energia (10% circa).

Luce del forno

La lampadina può essere accesa in qualunque momento premendo il tasto LUCE DEL FORNO.

Contaminuti

Per azionare il Contaminuti procedere come segue:

1. ruotare in senso orario ⬇ la manopola CONTAMINUTI di un giro quasi completo per caricare la suoneria;
2. ruotare in senso antiorario ⊙ la manopola CONTAMINUTI impostando il tempo desiderato.

Tabella cottura in forno

Cibo da cucinare	Peso (Kg)	Posizione cottura ripiani dal basso	Temperatura (°C)	Tempo di preriscaldamento (minuti)	Tempo di cottura (minuti)
Pasta
Lasagne	2,5	3	210	-	75-80
Cannelloni	2,5	3	210	-	75-80
Tagliatelle	2,5	3	210	-	75-80
Carni
Vitello	1,7	3	230	-	85-90
Pollo	1,5	3	220	-	110-115
Tacchino	3,0	3	Max	-	95-100
Anatra	1,8	3	230	-	120-125
Coniglio	2,0	3	230	-	105-110
Maiale	2,1	3	230	-	100-110
Agnello	1,8	3	230	-	90-95
Pesci
Sgombri	1,1	3	210-230	-	55-60
Dentice	1,5	3	210-230	-	60-65
Trotta al cartoccio	1,0	3	210-230	-	40-45
Pizza e torte
Napoletana	1,0	3	Max	15	30-35
Biscotti	0,5	3	180	15	30-35
Crostata	1,1	3	180	15	30-35
Torta al cioccolato	1,0	3	200	15	45-50
Torta lievitata	1,0	3	200	15	50-55
Cottura al grill
Toast	n° 4	4			10
Braciole di maiale	1,5	4			30
Sgombri	1,1	4			35

NB: i tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. Nelle cotture al grill la leccarda va posta sempre al 1° ripiano a partire dal basso.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto, valide per i Paesi di destinazione i cui simboli figurano all'inizio del libretto.
• Il libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 – sottoclasse 1 (incassato tra due mobili).
• Tenere lontani i bambini.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell'apparecchio.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.
• Non utilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimità dell'apparecchio quando esso è in uso.
• Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se l'apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.
• Quando l'apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione • e che rubinetto del gas sia chiuso.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza.

• Non appoggiare oggetti pesanti sulla porta del forno aperta.
• Se la cucina viene posta su di un piedistallo, prendere adeguati accorgimenti affinchè l'apparecchio non scivoli dal piedistallo stesso.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresì) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
  Si potranno consegnare gli elettrodomestici dismessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di nuovi prodotti di tipo equivalente.
  Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dismessi.

Risparmiare e rispettare l'ambiente

• Si raccomanda di effettuare sempre le cotture al GRILL a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

- Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondantemente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

- Le griglie, i cappellotti, le corone spartifiamma e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo, avendo cura di togliere ogni incrostazione e attendere che siano perfettamente asciutti.

- Pulire frequentemente la parte terminale dei dispositivi di sicurezza per assenza di fiamma.

- L'interno del forno va pulito preferibilmente ogni volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

- Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.

- Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.

! Evitare di chiudere il coperchio quando i bruciatori sono accesi o sono ancora caldi.

Controllare le guarnizioni del forno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. È consigliabile non usare il forno fino all'avvenuta riparazione.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Sostituire la lampadina di illuminazione del forno

1. Dopo aver disinserito il forno dalla rete elettrica, togliere il coperchio in vetro del portalampada (vedi figura).
2. Svitare la lampadina e sostituirla con una analoga: tensione 230V, potenza 25 W,

attacco E 14.

1. Rimontare il coperchio e ricollegare il forno alla rete elettrica.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
  • Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.

Italiano, 1

English,14

Français, 26

Espanol, 38

Portuges, 50

Türkçe, 62

CP65SG1/HA

CP77SG1/HA

Contents

Installation, 15-19
