Ürün Tipi	Gazlı ocak ve fırın
Marka	Hotpoint
Model	CP77SG1 /HA
Fırın boyutları (Y x G x D)	31 x 43,5 x 43,5 cm
Fırın hacmi	58 L
Elektrik beslemesi	230 V / 50 Hz (bkz. etiket bilgileri)
Gaz türü	Doğal gaz (G20) veya sıvı gaz (G30/G31) - uyarlanabilir
Ocak brülörleri	4 brülör: Hızlı (3,00 kW), Yarı hızlı (1,65 kW), Yardımcı (1,00 kW), Üçlü Taç (3,25 kW)
Fırın brülörü	Gaz, güç 2,6 kW
Izgara	Elektrikli, döner şişli
Fırın fonksiyonları	Gazlı pişirme, elektrikli ızgara, döner şiş, iç aydınlatma, zamanlayıcı
Fırın sıcaklık aralığı	150 °C - 275 °C (8 kademe)
Ateşleme	Tüm brülörler için entegre elektronik ateşleme
Güvenlik	Her brülörde alev güvenlik cihazı, fırın güvenlik termokuplu
Yüzey malzemesi	Emaye (fırın içi ve dışı)
Temizlik ve bakım	Sünger ve yumuşak deterjanla manuel temizlik; buharlı temizleyici kullanmayın
Fırın aydınlatması	25 W lamba, E14 duy, değiştirilebilir
Verilen aksesuarlar	Izgara, fırın tepsisi, döner şiş, beşik, ayar ayakları
Kurulum	Serbest kurulum veya ankastre (sınıf 2, alt sınıf 1); havalandırma gerektirir
Standartlar	CE (Alçak Gerilim, EMC, Gaz, WEEE)

Sık sorulan sorular - CP77SG1 /HA HOTPOINT

Fırın nasıl yakılır?

Fırını yakmak için, fırın düğmesine basın ve saat yönünün tersine çevirerek 8. konuma getirin. Güvenlik termokuplunu aktive etmek için yaklaşık 6 saniye basılı tutun. Elektrik kesintisi durumunda, manuel gaz çakmağı kullanın.

Ocak brülörleri nasıl temizlenir?

Brülörler, taçlar ve kapaklar çıkarılabilir. Aşındırıcı olmayan bir deterjanla sıcak suda yıkayın, kireçleri giderin, yeniden takmadan önce iyice kurulayın.

Fırın ampulü nasıl değiştirilir?

Cihazı fişten çekin, lamba yuvasının cam kapağını çıkarın, arızalı ampulü sökün ve aynı tipte bir ampulle değiştirin: 230 V, 25 W, E14 duy. Kapağı kapatın ve fişi takın.

Bir brülör yanmazsa ne yapmalı?

Düğmenin alev güvenliğini aktive etmek için yeterince uzun süre (2-3 saniye) basılı tutulduğunu kontrol edin. Elektronik ateşleme çalışmazsa, manuel gaz çakmağı kullanın. Sorun devam ederse, satış sonrası servisle iletişime geçin.

Cihaz başka bir gaz türüne nasıl uyarlanır?

Brülörlerin ve fırının enjektörlerini yeni gaza uygun olanlarla değiştirin (özellik tablosuna bakın). Ayar vidasını çevirerek brülörlerin minimum ayarlarını yapın. Bu işlem bir uzman tarafından yapılmalıdır.

Gaz tüketimi nedir?

Tüketim kullanılan brülörlere bağlıdır. Debiler için özellik tablosuna bakın: örneğin, hızlı brülör 218 g/h bütan (G30) veya 286 l/h doğal gaz (G20) tüketir.

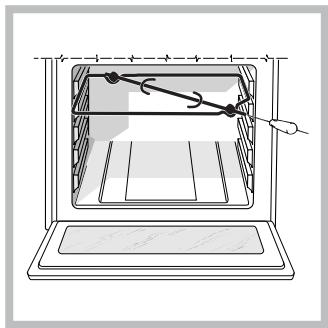

Döner şiş nasıl kullanılır?

Fırın tepsisini ilk rafa yerleştirin, döner şiş beşiğini 3. rafa takın, şişi yerleştirin ve seçiciyi ızgara konumuna çevirerek bağlayın. Pişirme sırasında kapı kapalı kalmalıdır.

Fırın ilk yakıldığında neden koku yapar?

Bu normaldir: koruyucu ürünlerin buharlaşması. Fırını boşken maksimum sıcaklıkta bir saat ısıtın, ardından odayı havalandırın.

Ocakta hangi tür tencereler kullanılmalı?

Düz tabanlı ve kapaklı tencereler kullanın, çapı brülöre uygun olmalıdır: hızlı ve üçlü taç için 24-26 cm, yarı hızlı için 16-22 cm, yardımcı için 10-14 cm.

Satış sonrası servisle nasıl iletişime geçilir?

Cihazın etiketinde bulunan model (Mod.) ve seri numarasını (S/N) hazır bulundurun. Üretici tarafından yetkilendirilmiş bir teknisyenle iletişime geçin. Asla yetkisiz teknisyenleri çağırmayın.

KULLANIM KILAVUZU CP77SG1 /HA HOTPOINT

Konumlandırma ve düzleştirme

Elektrik bağlantısı

Gaz bağlantısı

Farklı tipteki gazlara uygun hale getirme

Teknik bilgiler

Yanıcı ve nozul teknik özellik tablosu

Cihazın tanımı, 68

Genel bakış

Kontrol paneli

Başlangıç ve kullanım, 69-71

Ocak izgarasını kullanma

Fırını kullanma

Fırında pişirme tavsiye tablosu

Önlemler ve ipuçları, 72

Genel güvenlik

imha Etme

Çevreye saygılı olma ve koruma

Bakım ve onarım, 73

Cihazı kapatma

Cihazı temizleme

Gaz bağlantısı bakımı

Fırının ampülünü değiştirme

Yardım

Hotpoint

ARISTON

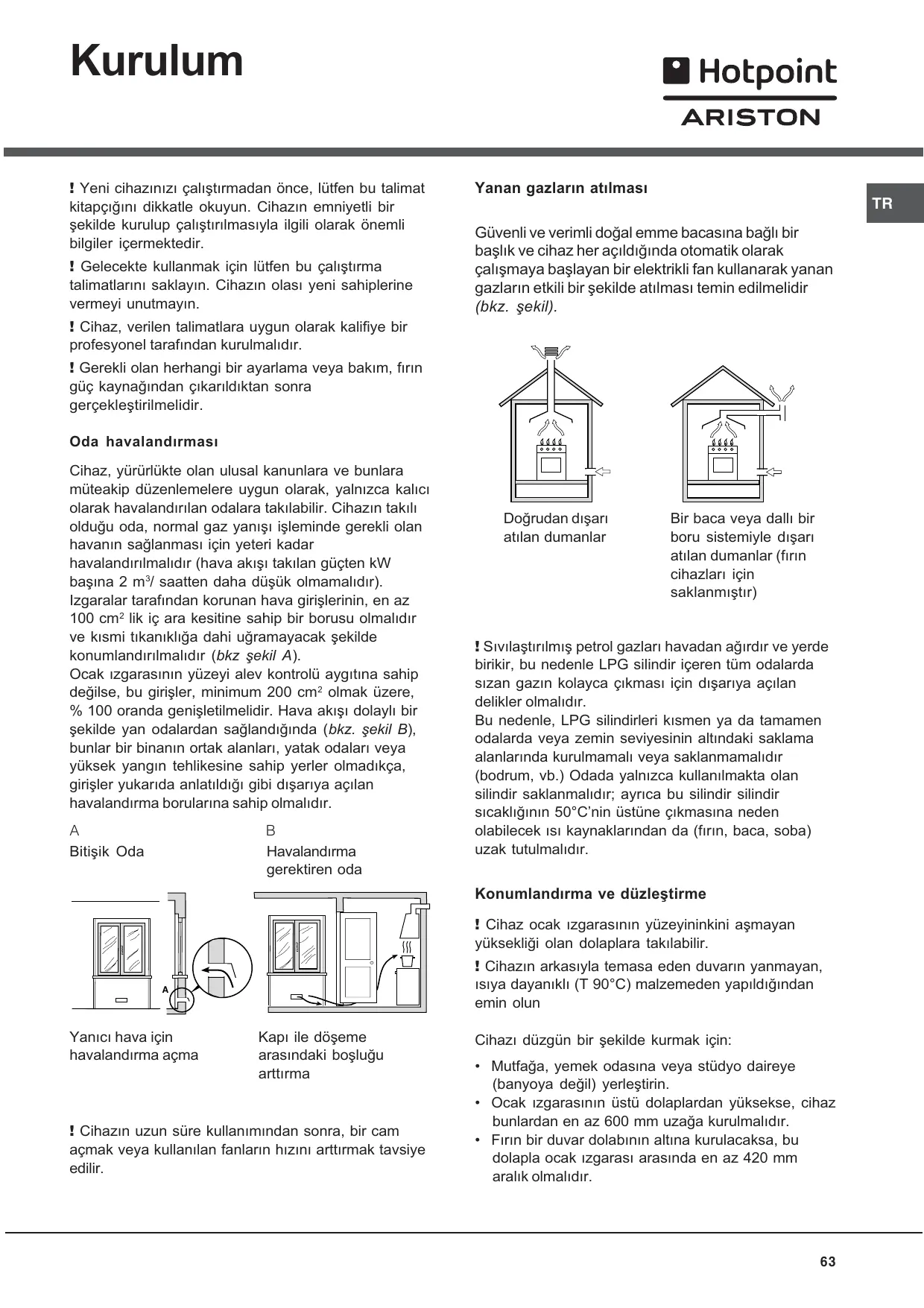

! Yeni cihazınızı çalıştırmadan önce, lütfen bu talimat kitapçığını dikkatle okuyun. Cihazın emniyetli bir şekilde kurulup çalıştırılmasıyla ilgili olarak önemli bilgiler içermektedir.
! Gelecekte kullanmak için lütfen bu çalıştırma talimatlarını saklayın. Cihazın olası yeni sahiplerine vermeyi unutmayın.
! Cihaz, verilen talimatlara uygun olarak kalifiye bir profesyonel tarafından kurulmalıdır.
! Gerekli olan herhangi bir ayarlama veya bakım, fırın güç kaynağından çıkarıldıktan sonra gerçekleştirilmelidir.

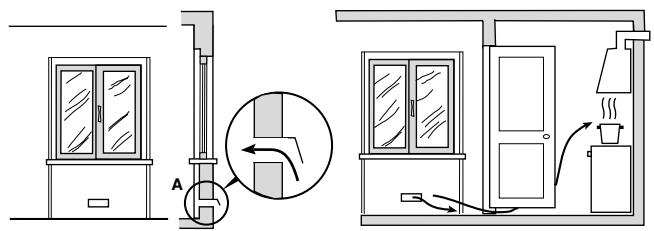

Oda havalandırması

Cihaz, yürürlükte olan ulusal kanunlara ve bunlara müteakip düzenlemelere uygun olarak, yalnızca kalıcı olarak havalandırılan odalara takılabilir. Cihazın takılı olduğu oda, normal gaz yanışı işleminde gerekli olan havanın sağlanması için yeteri kadar havalandırılmalıdır (hava akışı takılan güçten kW başına 2 m³/ saatten daha düşük olmamalıdır). Izgaralar tarafından korunan hava girişlerinin, en az 100 cm² lik iç ara kesitine sahip bir borusu olmalıdır ve kısmı tıkanıklığa dahi uğramayacak şekilde konumlandırılmalıdır (bkz şekil A).

Ocak ızgarasının yüzeyi alev kontrolü aygıtna sahip değilse, bu girişler, minimum 200 cm² olmak üzere, % 100 oranda genişletilmelidir. Hava akışı dolaylı bir şekilde yan odalardan sağlandığında (bkz. şekil B), bunlar bir binanın ortak alanları, yatak odaları veya yüksek yangın tehlikesine sahip yerler olmadıkça, girişler yukarıda anlatıldığı gibi dışarıya açılan havalandırma borularına sahip olmalıdır.

A

Bitişik Oda

B

Havalandırma gerektiren oda

Yanıcı hava için havalandırma açma
Kapı ile döşeme arasındaki boşluğu arttırma

! Cihazın uzun süre kullanımından sonra, bir cam açmak veya kullanılan fanların hızını arttırmak tavsiye edilir.

Yanan gazların atılması

Güvenli ve verimli doğal emme bacasına bağlı bir başlık ve cihaz her açıldığında otomatik olarak çalışmaya başlayan bir elektrikli fan kullanarak yanan gazların etkili bir şekilde atılması temin edilmelidir (bkz. şekil).

Doğrudan dışarı atılan dumanlar

Bir baca veya dallı bir boru sistemiyle dışarı atılan dumanlar (fırın cihazları için saklanmıştır)

! Sıvılaştırılmış petrol gazları havadan ağırdır ve yerde birikir, bu nedenle LPG silindir içeren tüm odalarda sızan gazın kolayca çıkması için dışarıya açılan delikler olmalıdır.

Bu nedenle, LPG silindirleri kısmen ya da tamamen odalarda veya zemin seviyesinin altındaki saklama alanlarında kurulmamalı veya saklanmamalıdır (bodrum, vb.) Odada yalnızca kullanılmakta olan silindir saklanmalıdır; ayrıca bu silindir silindir sıcaklığının 50°C'nin üstüne çıkmasına neden olabilecek ısı kaynaklarından da (fırın, baca, soba) uzak tutulmalıdır.

Konumlandırma ve düzleştirme

! Cihaz ocak ızgarasının yüzeyininkini aşmayan yüksekliği olan dolaplara takılabilir.
! Cihazın arkasıyla temasa eden duvarın yanmayan, ısıya dayanıklı (T 90°C) malzemeden yapıldığından emin olun

Cihazı düzgün bir şekilde kurmak için:

• Mutfağa, yemek odasına veya stüdyo daireye (banyoya değil) yerleştirin.
• Ocak ızgarasının üstü dolaplardan yüksekse, cihaz bunlardan en az 600 mm uzağa kurulmalıdır.
• Fırın bir duvar dolabının altına kurulacaksa, bu dolapla ocak izgarası arasında en az 420 mm aralık olmalıdır.

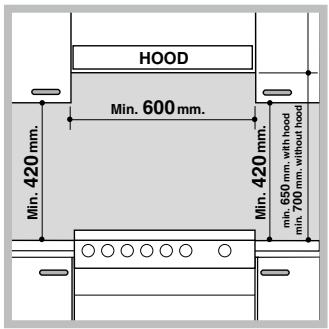

HOOD Min. 600 mm. Min. 420 mm. Min. 420 mm. min. 650 mm, with hood min. 700 mm, without hood

Duvar kabinlere yanabilense, bu uzaklık 700 mm'ye arttırılmalıdır (bkz. şekil).

- Panjurları fırının arkasına veya kenarlarına 200 mm yakınlığa konumlandırmayın.

- Herhangi bir başlık, ilgili çalıştırma

talimatnamesinde yazanlara uygun olarak takılmalıdır.

Düzleştirme

Cihazı düzleştirmek gerekliyse, fırının altının her bir köşesindeki ayarlanabilir ayaklıkları yerine doğru vidalayın (bkz şekil).

Elektrik bağlantısı

Cihazın veri plakasında gösterilen yüke denk gelen standartlaştırılmış bir fiş takın (bkz Teknik Veri tablosu).

Cihaz, cihaz ve ana kablo arasında minimum 3 mm'lik açıklığı olan çok kutuplu bir anahtar kullanılarak doğrudan ana kabloya bağlanmalıdır. Anahtar gösterilen yüke ve mevcut elektrik düzenlemelerine uygun olmalıdır (topraklama kablosu anahtar tarafından kesilmemelidir). Güç kablosu, herhangi bir zamanda 50°C'den yüksek ısılarla temas etmeyecek şekilde konumlandırılmalıdır.

Cihazı güç kablosuna takmadan önce, şunlardan emin olun:

• Cihazın topraklandığından ve yasalara uygun olduğundan.
• Prizin, veri plakasında belirtilen, cihazın maksimum gücüne dayanabileceğinden.
• Voltajın veri plakasında belirtilen değerler arasında olduğundan.

- Prizin cihazın fişiyle uyumlu olduğundan Priz fişle uyumlu değilse, yetkili bir teknisyenden değiştirmesini isteyin. Uzatma kablosu veya çoklu priz kullanmayın.

! Cihaz kurulduktan sonra, güç kaynağı kablosu ve elektrik prizi kolaylıkla erişilebilir olmalıdır.
! Kabloyu bükmeyin veya sıkıştırmayın.
! Kablo düzenli olarak kontrol edilmeli ve sadece yetkili teknisyenler tarafından değiştirilmelidir.
! Bu emniyet önlemlerine uyulmadığı takdirde üretici sorumluluk kabul etmez.

Gaz bağlantısı

Gaz şebekesine veya gaz silindirine bağlantı, mevcut ulusal kanunlara uygun olarak, ve cihazın bağlanacak olan gaza uygunluğundan emin olduktan sonra (kapaktaki etikete bakın), esnek bir lastik veya çelik bir hortum kullanılarak gerçekleştirilebilir: Eğer durum böyle değilse, aşağıya bakın). Bir silindirden likid gaz kullanırken, mevcut ulusal kanunlara uygun olan bir basınç düzenleyicisi takın. Bağlantıyı daha kolay yapmak için, gaz temini yan tarafa döndürülebilir*: Hortum tutucunun yerini başlıkla değiştirin ve cihazla birlikte verilen contanın yerini değiştirin.

! Gaz sağlayıcidaki basıncın Yanıcı tablosu ve nozul teknik özelliklerinde belirtilen değerlere uygun olduğundan emin olun (bkz aşağısı). Bu cihazınızın, etkili bir enerji tüketimi yapmasını sağlarken, aynı zamanda güvenli çalışmasını ve uzun ömürlü olmasını sağlar.

Esnek bir lastik hortum kullanılarak gaz bağlantısı

Hortumun mevcut ulusal kanunlara uygun olduğundan emin olun. Hortumun iç çapı şöyle olmalıdır: Likid gaz temini için 8 mm, metan gazı temini için 13 mm.

Bağlantı gerçekleştirildikten sonra, hortumun;

• 50°C sıcaklığın üzerindeki hiçbir parçayla temas etmeyeceğinden,
• Çeken veya)bükücü kuvvetlere tabi olmayacağindan, bükülüp kıvrılmayacağindan,
• Bıçaklarla, keskin köşelerle veya hareket eden parçalarla temas etmeyeceğinden ve sıkıştırılmayacağından,
• Durumunun kontrol edilebilmesi için boylu boyunca incelenmesinin kolay olacağından,
  • 1500 mm'den kısa olacağından,
• Her iki uca sıkı sıkı oturduğundan, mevcut ulusal kanunlara uygun olan mandallar kullanılarak sabitlendiğinden emin olunmalıdır.

! Eğer bu şartlardan bir veya daha fazlası yerine getirilemezse, veya fırın sınıf 2 – altsınıf 1 cihazlar için listelenen şartlara göre takılması gerekiyorsa (iki dolap arasına takılır), onun yerine esnek ve çelik bir hortum kullanılmalıdır (bkz aşağısı).

Esnek, eksiz ve paslanmaz çelik boruyu dişli bir eklentiye takmak

Hortumun ve contanın mevcut ulusal kanunlara uygun olduğundan emin olun.

Hortumu kullanmaya başlamak için, cihazın üzerindeki hortum tutucuyu çıkarın (cihazın üstündeki gaz kaynağı girişi silindir vidalı 1 / 2 gaz erkek eklentisidir).

! Bağlantıyı hortum uzunluğu maksimum 2 metreyi geçmeyecek şekilde gerçekleştirin, hortumun sıkışmadığından ve hareket eden parçalarla temas etmediğinden emin olun.

Bağlantının sıkılığını kontrol etme

Kurulum işlemi tamamlandığında, sabunlu bir karışım kullanarak hortum tesisatında sızıntı olup olmadığını kontrol edin. Asla ateş kullanmayın.

Farklı tipteki gazlara uygun hale getirme

Cihazı, varsayılan tipteki gazdan başka tipteki bir gaza uyumlu hale getirmek mümkündür (bu kapaktaki etikette gösterilmiştir).

Ocak fırınını uyumlu hale getirmek

Ocak fırını yanıcıları için nozulları değiştirme:

1. Ocak izgaralarını ve yanıcıları oturdukları yerden çıkartın.
2. 7 mm somun anahtarı kullanarak nozulları gevşetin (bkz şekil), ve bunları yeni tipteki gaza uygun olan nozullarla değiştirin (bkz Yanıcı ve Nozul teknik özellik tablosu).

1. Yukarıdaki talimatları tersten takip ederek tüm parçaları değiştirin.

Fırın ocak yanıcılarının minimum ayarını ayarlama:

1. Kolu minimum konuma döndürün.
2. Alev küçük fakat ve sabit olana kadar, kolu çıkarın ve tapa iğnesinin içinde veya yanında bulunan düzenleyici vidayı ayarlayın.
   ! Cihaz doğal gaza bağlıysa, ayarlama vidası saat yönünün tersi yönde gevşetilmelidir..
3. Yanıcı yanıyorken, kolun konumunu birkaç kere minimumdan maksimuma ve tersine doğru hızla değiştirin, ateşin sönmediğini kontrol edin.

! Fırın ocağı yanıcısı birincil hava ayarlaması gerektirmez.

Fırını uyumlu hale getirmek

Fırın yanıcısı nozulunu değiştirme

1. Fırın kapağını sonuna kadar açın.

1. Açılır kapanır fırın altını çıkarın. (bkz şekil).

1. Yanıcının sabitleme vidalarını gevşetin ve V vidasını çıkardıktan sonra fırın yanıcılarını çıkarın.

1. Özel bir nozul priz somunu (bkz şekil) veya 7 mm bir somun anahtarı kullanarak nozulu gevşetin, ve onu yeni gaz tipiyle uyumlu olan yeni bir nozulla değiştirin (bkz Yanıcı ve nozul teknik özellikle tablosu).

Gaz fırını yanıcılarının minimum ayarlarını ayarlama:

1. Yanıcıyı yakın (bkz Başlangıç ve Kullanım).
2. Kol maksimum konumda (MAX) yaklaşık 10 dakika kaldıktan sonra, kolu minimum konuma (MIN) getirin.
3. Kolu çıkarın.
4. Alev küçük ancak sabit olana kadar termostat piminin dışındaki (bkz. şekil) ayarlama vidalarını sıkıştırın ya da gevşetin.
   ! Cihaz doğal gaza bağlıysa, ayarlama vidası saat yönünün tersi yönde gevşetilmelidir.

1. Kolu MAX konumundan MIN konumuna hızla çevirin veya fırın kapısını açıp kapayın, yanıcının sönmediğinden emin olun.
   ! Kivılcımlı buji kablolarına ve termokuple tüplere dikkat edin.
   ! Fırın ocağı yanıcısı birincil hava ayarlaması gerektirmez.
   ! Cihazı farklı tipteki bir gazla kullanılabilmesi için ayarladıktan sonra, eski etiketi, yeni tip gaza karşılık gelen yeni bir etiketle değiştirin (bu etiketler Yetkili Teknik Destek Merkezlerinde bulunmaktadır).
   ! Kullanılan gaz basıncı önerilen basınçtan farklı olursa (veya az farklı olursa), “yönlendirilen gaz düzenlemesi”yle ilgili ulusal kanunlara uygun olan bir basınç düzenleyicisi giriş hortumuna takılmalıdır.

TEKNİK BİLGİLER
Ocak Boyutları (YxGWxÇ)	31x43.5x43.5 cm
Hacim	58 l
Güç kaynağı voltajı ve frekansı	Veri plakasına bakın
Yanıcılar	Veri plakasında gösterilen herhangi bir gaz tipiyle kullanıma uygundur
	EC Yönergeleri2006/95/EEC tarihli 12.12.06 (Düşük Voltaj) ve müteakip değişiklikler - 89/336/EEC tarihli 03/05/89 (Elektromanyetik Uyumluluk) ve müteakip değişiklikler - 90/369/EEC tarihli 29/06/90 (Gaz) ve müteakip değişiklikler - 93/68/EEC tarihli 22/07/93 ve müteakip değişiklikler - 2002/96/EC.

Yanıcı ve nozul teknik özellik tablosu

Tablo 1				Likit gaz				Doğal gaz
Yanıcı	Çap (mm)	Isıtma Gücü kW (S.*)		By-pass 1/100 (mm)	Nozul 1/100 (mm)	Akış oranı * g/s		Nozul 1/100 (mm)	Akış oranı * g/s G20
		Nomin.	Azaltılmış			G30	G31
C. Hızlı	100	3.00	0.7	40	86	218	214	116	286
B. Yarı—Hızlı	75	1.65	0.4	30	64	120	118	96	157
A. Yedek	55	1.0	0.3	27	50	73	71	71	95
D. Üçlü Halka	130	3.25	1.3	57	91	236	232	124	309
Gaz Fırını		2.6	0.7	49	78	186	186	113	248
Besleme Basıncı	Nominal (mbar) Minimal (mbar) Maksimum (mbar)					28-30 20 35	37 25 45		20 17 25

* 15°C'de ve 1013 mbar'da – kuru gaz
** Propan P.C.S. = 50.37 MJ/kg
*** Bütan P.C.S. = 49,47 MJ/kg
Doğal P.C.S. = 37.78 MJ/m ^4

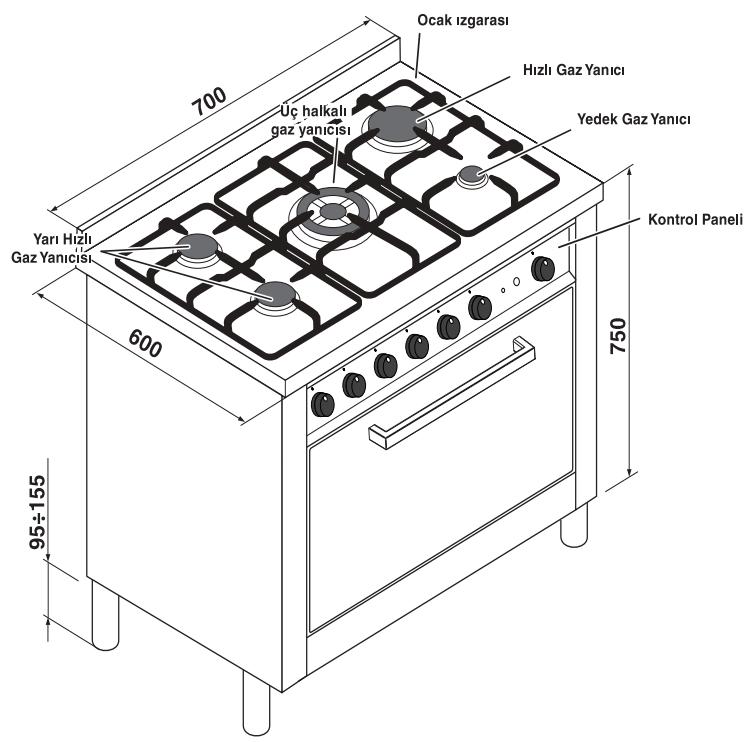

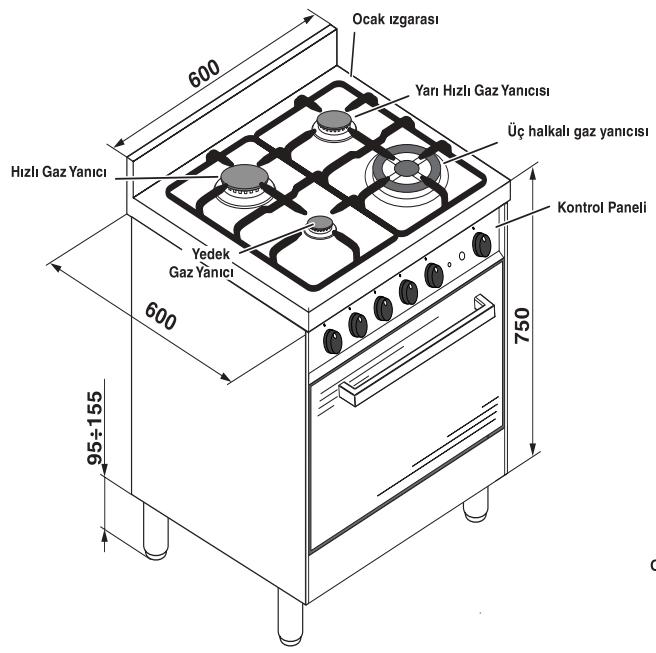

Genel Bakış

Ocak ızgarası Yarı Hızlı Gaz Yanıcısı Üç halkalı gaz yanıcısı Kontrol Paneli Hızlı Gaz Yanıcı Yedek Gaz Yanıcı 600 600 750 95÷155 G

Ocak ızgarası Hızlı Gaz Yanıcı Yedek Gaz Yanıcı 700 Uç halkalı gaz yanıcısı Yarı Hızlı Gaz Yanıcısı 600 750 95÷155 Kontrol Paneli

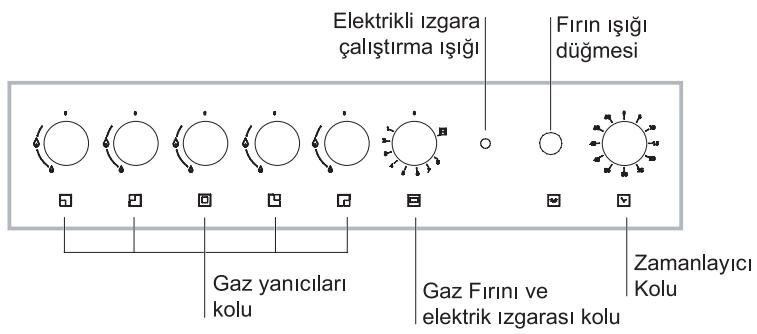

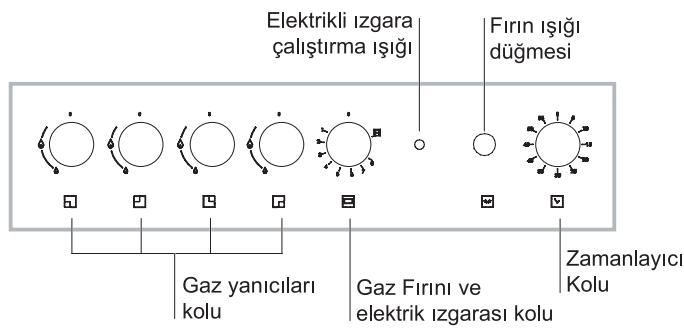

Kontrol Paneli

Elektrikli izgara calıstirma ışığı Fırın ışığı düğmesi Gaz yanıcıları kolu Gaz Fırını ve elektrik izgarası kolu Zamanlayıcı Kolu

Elektrikli izgara calıtsirma ışığı Fırın ışığı düğmesi Gaz yanıcıları kolu Gaz Fırını ve elektrik izgarası kolu Zamanlayıcı Kolu

Ocak Izgarasını Kullanma

Yanıcıları yakma

Her YANICI kolu için, ilgili yanıcı için alevin gücünü gösteren komple bir halka vardır.

Ocak ızgarasının üzerindeki yanıcılardan birini yakmak için:

1. Bir ateş kaynağını veya gaz yakıcısını yanıcıya yaklaştırın.
2. YANICI koluna basın ve maksimum alev ayarına

gelecek şekilde saat yönünün tersine döndürün ⚠️.

1. YANICI kolunu saat yönünün tersi yöne çevirerek alevin şiddetini istediğiniz seviyeye ayarlayın. Bu

minimum ayar ⚠ olabilir, maksimum ayar ⚠ olabilir, ya da ikisi arasındaki herhangi bir yer de olabilir.

Cihaz düğmeye dahil edilmiş olan bir elektronik ışıklandırma aygıtyla donanmıştır. Basitçe istenen yanıcıyı ilgili fırın düğmesini, büyük bir ateş sembolüyle yan yana gelene kadar, saat yönünün tesrie çevirerek yakın, elektronik

ateşleme sistemini etkinleştirmek için düğmeye sonuna kadar basın ve yanıcı yanana kadar bu konumda bekleyin. Düğme bırakılırsa, yanıcı sönebilir. Eğer bu olursa, işlemi tekrar edin, düğmeye daha uzun süre basılı tutun.

! Eğer alev yanlışlıkla sönerse, yanıcıyı kapatın ve tekrar yakmayı denemeden önce en az 1 dakika bekleyin.

Cihazda alev kontrol ve emniyet aygıtı bulunmaktadır, alevin yanmasını sağlamak ve aygıtı etkinleştirmek için YANICI düğmesine yaklaşık olarak 2-3 saniye basılı tutun.

Yanıcıyı kapatmak için, düğme durma konumuna gelene kadar çevirin •.

Yanıcı kullanımıyla ilgili pratik tavsiyeler

Yanıcıların en etkili şekilde çalışması ve tüketilen gaz miktarını azaltmak için, düz tabanı ve kapağı olan tencerelerin kullanılması tavsiye edilir. Ayrıca yanıcının boyutuna uygun olmalıdır.

Yanıcı tipini belirlemek için, “Yanıcı ve nozul teknik özellikler” bölümünde bulunan tabloya bakın.

Yanıcı	Tencere Çapları (cm)
Hızlı (R)	24 - 26
Yarı-Hızlı (S)	16 - 22
Yedek (A)	10 - 14
Üçlü Halka (TC)	24 - 26

! Tencereler kullanılırken ocak ızgarasının kenarlarını kaplamadığından emin olun.
! Azaltıcı izgarası olan modellerde, söz konusu izgara çapı 12 cm'den az olan tencereler kullanıldığında, sadece yedek yanıcı olarak kullanılmalıdır.

Fırını kullanma

! Cihazınızı ilk kullandığınız anda, boş fırını kapağı kapalı olarak maksimum sıcaklıkta en azından yarım saat ısıtın. Fıtını kapatıp fırın kapağını açmadan önce odanın iyi havalandırıldığından emin olun. Cihaz, üretim sırasında kullanılan koruyucu maddelerin yanmasından dolayı hafif hoş kokmayan bir koku yayabilir.
! Nesneleri hiçbir zaman doğrudan fırının dibine koymayın; bu emaye kaplamanın zarar görmesini engeller.

Fırın düğmesi

Bu düğme, çeşitli yemek işlevlerini ve yemekler için en uygun olan pişirme ısılarını seçmek için kullanılan aygıttır (150°C ve 275°C arasındaki ısılar da düğme üzerinde gösterilir). Elektronik fırının ateşleme aygıtı kontrol düğmesine koyulmuştur. Yanıcıyı yakmak için, düğmeye sonuna kadar basın ve 8 konumuna ulaşana kadar saat yönünün tersinde çevirin. Fırının bir emniyet sistemi olduğu için, yanıcı yakıldıktan sonra, güvenlik termokuplesi ısınana kadar gazın geçebilmesi adına, fırın düğmesi bu konumda yaklaşık olarak 6 saniye tutulmalıdır. Elektronik fırın yanıcısı ateşleme aygıtı 15 saniyeden uzun süre boyunca çalıştırılmamalıdır. 15 saniyeden sonra yanıcı ateşlenmezse, fırın düğmesini bırakın, fırın kapağını açın ve yanıcıyı tekrar ateşlemeyi tekrar denemeden önce en az bir dakika bekleyin.

Pişirme ısısı değer göstergesi kontrol panelindeki işaretlere getirilerek seçilir; seçilebilir olan ısı aralıklarının tamamı aşağıda gösterilmektedir.

Fırın otomatik olarak ayarlanan ısıya ulaşır, düğme tarafından kontrol edilen izleme aygıtyıla (termostatla) bu ısı sabit tutulur.

Konum 1(minimum)	Konum 2	Konum 3	Konum 4
150° - 155°C	155°C	175°C	195°C
Konum 5	Konum 6	Konum 7	Konum 8
215°C	235°C	260°C	275°C

Fırını elle çalıştırma

Elektrik kaynağının anlık gittiği durumlarda, fırın elle ateşlenebilir.

a) Fırın kapağını açın.
b) Açıklığın yakınına bir kibrit veya çakmak getirin, fırın düğmesine basın ve 8 konumuna gelene kadar saat yönünün tersinde döndürün.
c) Yanıcı başarılı olarak yandığında, fırın kapağını kapatın.

! Yanıcı alevi yanlışlıkla sönerse, fırın düğmesini kapatın, fırın kapağını açın ve yanıcıyı tekrar yakmayı denemeden önce en az bir dakika bekleyin.

Izgara düğmesi

Fırınınızda bir adet elektrikli izgara vardır. Izgaranın aşırı yüksek ve doğrudan ısısı etlerin ve rostoların yüzeylerini karartmayı mümkün kılar, aynı zamanda onları yumuşak kılmak için sıvılarının dökülmesini engeller. Izgara, yüksek bir yüzey ısısı gerektiren yemekler için tavsiye edilir. Biftek, dana eti, antrokot, file, hamburger gibi...

Izgara, çalışmasını ayarlayan bir termostat tarafından kontrol edilir.

Fırın düğmesini konumunu alana kadar

çevirerek, kızıl ötesi izgarayla birlikte et şiş motoru da etkinleştirilir. Izgara çalıştığı sürece bu motor da etkin olarak kalacaktır.

Et şişi

Et şişini etkinleştirmek için, şunları yapın:

a) Damlama kabını 1. rafa yerleştirin.
b) Et şişi desteğini 3. rafa konumlandırın ve şişi yandan takarak, sağlanan delikten geçirin.
c) Et şişini, fırın düğmesini

konumuna çevirerek

! IZGARA gösterge ışığı, izgara çalıştığında gözükür.

! Izgarayı her zaman fırın kapası kapalıyken kullanın, bu daha iyi yemeklere ve enerji tasarrufuna (yaklaşık % 10) neden olur.

Fırın ışığı

FIRIN IŞIĞI tuşuna basılarak, ışık herhangi bir anda açılabilir.

Zamanlayıcı

Zamanlayıcıyı etkinleştirmek için, şunları yapın:

1. Alarmı kurmak için, ZAMANLAYICI düğmesini saat yönünde ○ yaklaşık tam bir tur döndürün.
2. İstenen zaman uzunluğunu ayarlamak için ZAMANLAYICI düğmesini saat yönünün tersinde ○ döndürün.

Fırında pişirme tavsiye tablosu

Pişirilecek yemek	Wt. (wt)	En alttan rafların pişirme konumları	Sıcaklık(°C)	Önceden ısıtma süresi (min.)	Pişirme süresi (min.)
Hamur
Lazanya	2,5	3	210	-	75-80
Cannelloni	2,5	3	210	-	75-80
Fırında pişirilen makarna	2,5	3	210	-	75-80
Et
Dana Eti	1,7	3	230	-	85-90
Tavuk	1,5	3	220	-	110-115
Hindi	3,0	3	Maksimum	-	95-100
Ördek	1,8	3	230	-	120-125
Tavşan	2,0	3	230	-	105-110
Domuz	2,1	3	230	-	100-110
Kuzu	1,8	3	230	-	90-95
Balık
Uskumru	1,1	3	210-230	-	55-60
Sinarit	1,5	3	210-230	-	60-65
Kağıtta pişirilen alabalık	1,0	3	210-230	-	40-45
Pizza
Napolitan	1,0	3	Maksimum	15	30-35
Pasta
Bisküviler	0,5	3	180	15	30-35
Turta	1,1	3	180	15	30-35
Çikolatalı Pasta	1,0	3	200	15	45-50
Mayalı ekmek	1,0	3	200	15	50-55
Izgarada pişirme
Tost	n.4	4			10
Domuz pirzola	1,5	4			30
Uskumru	1,1	4			35

NB: Pişirme zamanları yaklaşık olarak verilmiş olup kişisel zevke göre değişebilmektedir. Izgara kullanılarak pişirilirken, en dipten birinci fırın rafına her zaman damlaları önleyici birşey koyulmalıdır.

! Bu cihaz uluslararası emniyet standartlarına uygun olarak tasarlanmış ve üretilmiştir.

Aşağıdaki uyarılar güvenlik nedenleri için verilmiş olup, dikkatle okunmalıdır.

Genel emniyet

• Cihaz ev içerisindeki kullanım için tasarlanmıştır ve ticari veya endüstriyel kullanım amaçlanmamıştır.
• Cihaz dış alanlara takılmamalıdır, üstü kapalı olsa bile. Cihazı yağmura ve fırtınalara maruz bırakmak son derece tehlikelidir.
• Cihaza çıplak ayakla veya ıslak veya nemli el ve ayaklarla dokunmayın.
• Cihaz yetişkinler tarafından, bu talimatnamede verilen talimatlara uygun olarak, sadece yemek hazırlamak için kullanılmalıdır (talimatlar kitapçığın başında sayılan tüm ülkeler için geçerlidir).
• Talimatnameyle beraber bir adet sınıf 1 (yalıtılmış) veya sınıf 2 – altsınıf 1 (iki dolap arasına yerleştirilen) cihaz gelmektedir.
• Çocukları fırından uzak tutun.
• Diğer elektrikli aletlerin güç kaynağı kablolarının, fırının sıcak bölümleriyle temas etmediğinden emin olun.
• Havalandırma ve ısı dağıtma açıklıklarının üstü asla örtülmemelidir.
• Fırına yemek koyarken veya geri alırken her zaman fırın eldivenleri kullanın.
• Cihaz kullanımdayken yanında asla yanıcı sıvılar (alkol, petrol, vs) kullanmayın.
• Yanıcı maddeleri alttaki depolama bölümüne veya fırının içine koymayın. Cihaz yanlışlıkla açılırsa, maddeler tutuşabilir.
• Düğmelerin • konumunda olduğundan ve gaz tıpasının cihaz kullanımda değilken kapatıldığından her zaman emin olun.
• Cihazı fişten çıkarırken, fişi her zaman ana güç prizinden çekin, kablodan çekmeyin.
• Cihazı elektrik güç kablosundan çıkarmadan önce hiçbir zaman temizlik veya bakım işi yapmayın.
• Cihaz bozulacak olursa, hiçbir şekilde ve koşulda kendiniz tamir etmeye çalışmayın. Deneyimsiz kişiler tarafından gerçekleştirilen onarımlar cihazda daha fazla hasara neden olabilir. Yardım Hattını Arayın
• Ağır nesneleri açık fırın kapağına dayandırmayın.
• Fırın bir temelin üstüne koyulduysa, cihazın bu temelin üstünden kaymamasını sağlamak için tüm gerekli önlemleri alın.

- Cihaz, düşük fiziksel, algısal veya zihinsel kapasitesi olan insanlar (çocuklar dahil), deneyimsiz bireyler veya ürüne yabancı olan kişiler tarafından çalıştırılmamalıdır. Bu bireyler en azından, onların güvenliğinin sorumluluğunu üstlenen veya cihazın çalıştırılmasıyla ilgili eğitim alan birisi tarafından denetlenmelidirler.

imha Etme

• Paketleme maddesini imha ederken: Paketin tekrar kullanılabilmesi için yerel kanunlara uyun.
• Elektrik Atık ve Elektronik Ekipmanlarla (WEEE) ilgili olan Avrupa Yönergesi 2002/96/EC, ev içi cihazların normal şehiriçi atık döngülerinin kullanılarak imha edilmemesi gerektiğini belirtmektedir. Ömrü biten cihazlar tekrar kullanım maliyetini iyileştirmek ve makine içindeki maddeleri geri döndürmek için ayrı olarak toplanmalıdır, bu aynı zamanda atmosfere ve kamu sağlığına olan olası hasarları da önler. Tüm ürünlerin üzerinde işaretli olan üzerine çarpı atılmış çöp kutusu, mal sahibine ayrı atık toplaması ile ilgili yükümlülüğünü hatırlatmaktadır.
  Ömrü biten cihazlar kamu atık toplama hizmeti tarafından toplanabilir, bölgedeki uygun olan toplama bölgelerine götürülebilir, veya mevcut ulusal yasalar izin veriyorsa, aynı yapıdaki yeni bir ürünü almak için bayiye götürülüp değiştirilebilir. Ev içi cihaz üreten tüm büyük üreticiler, eski ve kullanılmayan cihazların toplanması ve imha edilmesi sistemlerinin yaratılması ve düzenlenmesine katılmaktadır.

Çevreye saygılı olma ve koruma

• IZGARA modunu kullanırken fırın kapağını her zaman kapalı tutun: Bu enerji tasarruf etmenizi sağlarken (yaklaşık % 10) daha iyi sonuçlar verecektir.
• Kapak contalarını düzenli olarak kontrol edin, onları silerek temizleyin ve birikinti olmadığından emin olun, böylece kapağa tam oturarak, ısı dağılmasını önlerler.

Cihazı kapatma

Cihazın üzerinde herhangi bir iş yapmadan önce onu elektrik kaynağından çıkartın.

Cihazı temizleme

! Cihaz üzerinde asla buharlı temizleyici veya basınçlı temizleyici kullanmayın.

• Paslanmaz çelik veya emaye kaplı dış taraflar ve lastik contalar, ılık suya ve normal sabuna batırılmış bir sünger kullanılarak temizlenebilir. İnatçı lekeleri çıkarmak için özel ürünler kullanın. Temizledikten sonra, iyice durulayın ve tamamen kurutun. Aşındırıcı tozlar veya çürütücü maddeler kullanmayın.
• Temizliği daha kolay kılmak için, fırın düğmeleri, yanıcı başlıkları, alev dağıtıcı halkaları ve yanıcıları çıkarabilirsiniz; onları sıcak suda ve aşındırıcı olmayan deterjanla yıkayın, tamamen kurutmadan önce üzerindeki tüm yanık kalıntılarının çıktığından emin olun.
• Alev kontrolü emniyeti aygıtının* içsel kısmını düzenli olarak temizleyin.
• Fırının içi, her kullanımdan sonra, halen ılıkken, temizlenmelidir. Sıcak su ve deterjan kullanın, iyice durulayın ve yumuşak bir giysiyle kurulayın. Aşındırıcı ürünler kullanmayın.
• Fırın kapağının camlı kısımlarını bir sünger ve aşındırıcı olmayan temizlik ürünüyle temizleyin, sonra yumuşak bir giysiyle tamamen kurulayın. Sert aşındırıcı maddeler veya keskin metal kazıma aletleri kullanmayın, bunlar yüzeyi çizebilir ve camın çatlamasına neden olabilir.
• Aksesuarlar günlük çanak çömlek gibi yıkanabilir, hatta bulaşık makinesinde bile yıkamak güvenlidir.

! Yanıcılar yanarken veya hala sıcakken kapağı kapatmayın.

Fırın contalarını gözden geçirme

Fırının etrafındaki kapak contalarını düzenli olarak kontrol edin. Contalar zarar görmüşse, lütfen en yakın Yetkili Satış Sonrası Hizmet Merkeziyle görüşün. Contalar değiştirilene kadar fırının kullanılmamasını tavsiye ederiz.

Gaz tapası bakımı

Zaman içinde, tapa sıkışabilir veya döndürmesi zorlaşabilir. Bu meydana gelirse, tapa değiştirilmelidir.

! Bu işlem, üretici tarafından yetki verilen kalifiye bir teknisyen tarafından gerçekleştirilmelidir.

Fırının ampulünü değiştirme

1. Fırını elektrik kaynağından çıkardıktan sonra, lamba prizini kaplayan cam kapağı kaldırın (bkz şekil).

2. Ampulü gevşetin ve benzer bir taneyle değiştirin: voltaj 230 V, watt 25 W, başlık E 14.

3. Kapağı değiştirin ve fırını elektrik kaynağına tekrar bağlayın.

Yardım

! Yetkili olmayan bir teknisyenin hizmetini asla kabul etmeyin.

Lütfen aşağıdaki bilgileri hazır edin:

• Meydana gelen sorunun tipi.
  • Cihaz modeli (Mod.).
• Seri numarası (S/N).
  Son iki bilgiyi, cihazın üzerindeki veri plakasından ulaşılabilir.

TR

TR

TR
