Tipo de produto	Fogão a gás com forno
Marca	Hotpoint
Modelo	CP77SG1 /HA
Dimensões do forno (A x L x P)	31 x 43,5 x 43,5 cm
Volume do forno	58 L
Alimentação elétrica	230 V / 50 Hz (ver placa de características)
Tipo de gás	Gás natural (G20) ou gás liquefeito (G30/G31) - adaptável
Queimadores da placa de cozimento	4 queimadores: Rápido (3,00 kW), Semi-rápido (1,65 kW), Auxiliar (1,00 kW), Tripla Coroa (3,25 kW)
Queimador do forno	Gás, potência 2,6 kW
Grelhador	Elétrico, com espeto rotativo
Funções do forno	Cozimento a gás, grelhador elétrico, espeto rotativo, iluminação interior, temporizador
Faixa de temperatura do forno	150 °C a 275 °C (8 posições)
Acendimento	Eletrônico integrado para todos os queimadores
Segurança	Dispositivo de segurança de chama em cada queimador, termopar de segurança do forno
Material da superfície	Esmalte (exterior e interior do forno)
Limpeza e manutenção	Limpeza manual com esponja e detergente suave; não usar limpador a vapor
Iluminação do forno	Lâmpada 25 W, base E14, substituível
Acessórios fornecidos	Grelha, tabuleiro, espeto rotativo, berço, pés ajustáveis
Instalação	Livre instalação ou embutir (classe 2, subclasse 1); necessita ventilação
Normas	CE (Baixa Tensão, CEM, Gás, REEE)

Perguntas frequentes - CP77SG1 /HA HOTPOINT

Como acender o forno?

Para acender o forno, pressione o botão do forno e gire-o no sentido anti-horário até a posição 8. Mantenha pressionado por cerca de 6 segundos para ativar o termopar de segurança. Em caso de falha de energia, use um acendedor a gás manual.

Como limpar os queimadores da placa de cozimento?

Os queimadores, coroas e tampas são removíveis. Lave-os em água quente com detergente não abrasivo, remova incrustações, seque perfeitamente antes de remontar.

Como substituir a lâmpada do forno?

Desconecte o aparelho, remova a tampa de vidro do alojamento da lâmpada, desaperte a lâmpada defeituosa e substitua por uma lâmpada do mesmo tipo: 230 V, 25 W, base E14. Feche e reconecte.

O que fazer se um queimador não acender?

Verifique se o botão foi pressionado tempo suficiente (2-3 segundos) para ativar a segurança de chama. Se o acendimento eletrônico não funcionar, use um acendedor a gás manual. Se o problema persistir, contacte o serviço de assistência técnica.

Como adaptar o aparelho a outro tipo de gás?

Substitua os injetores dos queimadores e do forno pelos adequados ao novo gás (ver tabela de características). Ajuste os mínimos dos queimadores girando o parafuso de ajuste. Esta operação deve ser realizada por um profissional.

Qual é o consumo de gás?

O consumo depende dos queimadores utilizados. Consulte a tabela de características para as vazões: por exemplo, o queimador rápido consome 218 g/h de butano (G30) ou 286 l/h de gás natural (G20).

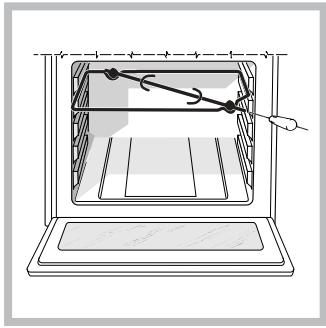

Como usar o espeto rotativo?

Coloque o tabuleiro no primeiro nível, instale o berço do espeto rotativo no 3º nível, introduza o espeto e conecte-o girando o seletor para a posição grelhador. A porta deve permanecer fechada durante o cozimento.

Por que o forno cheira na primeira ignição?

É normal: a evaporação dos produtos de proteção. Aqueça o forno vazio à temperatura máxima por uma hora e depois areje o ambiente.

Que tipos de panelas usar na placa de cozimento?

Use panelas de fundo chato com tampa, cujo diâmetro corresponda ao queimador: 24-26 cm para o rápido e tripla coroa, 16-22 cm para o semi-rápido, 10-14 cm para o auxiliar.

Como contatar o serviço de assistência técnica?

Tenha em mãos o modelo (Mod.) e o número de série (S/N) que estão na placa de características do aparelho. Contacte um técnico credenciado pelo fabricante. Nunca chame técnicos não credenciados.

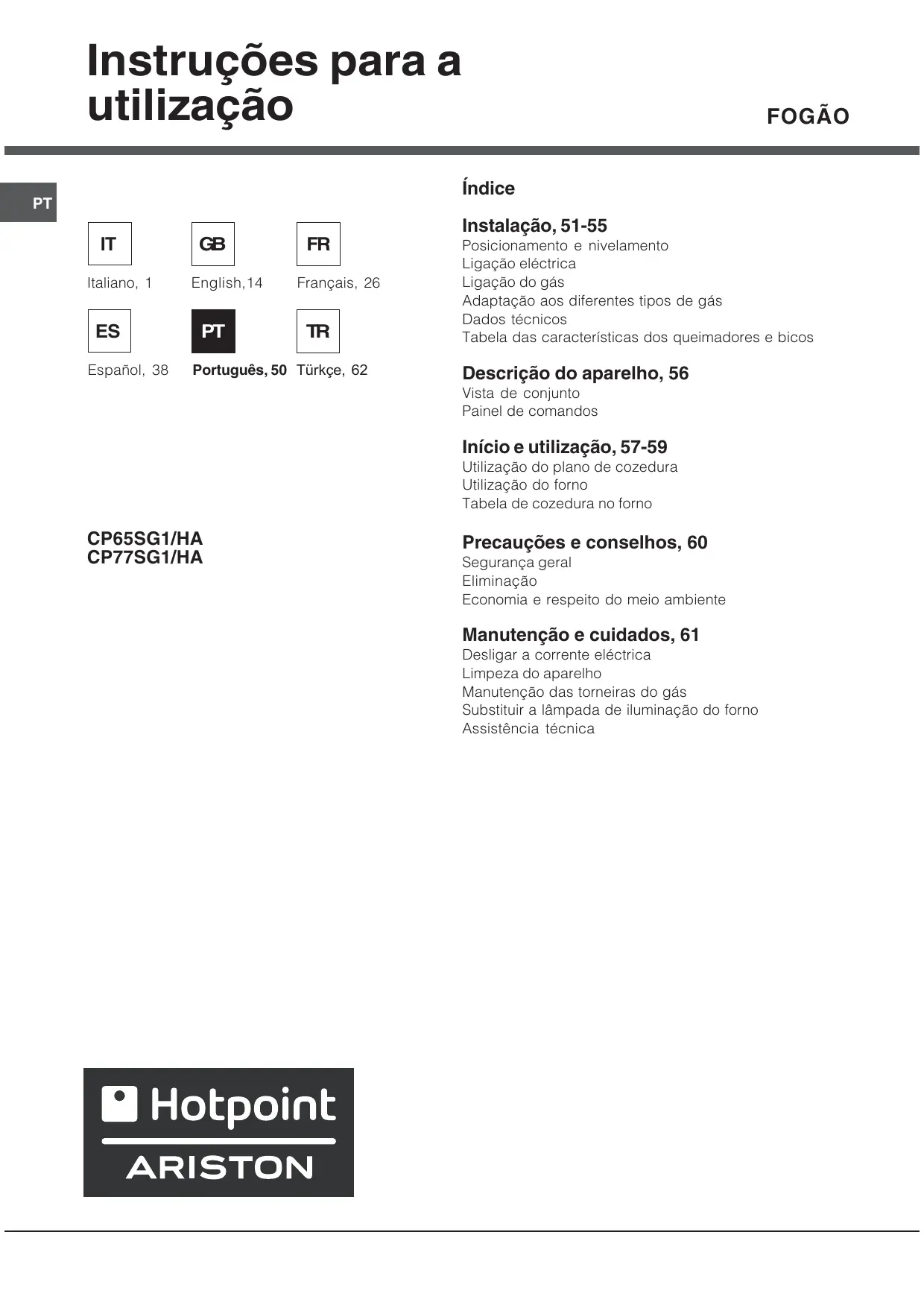

MANUAL DE UTILIZADOR CP77SG1 /HA HOTPOINT

Adaptação aos diferentes tipos de gás

Dados técnicos

Tabela das características dos queimadores e bicos

Descrição do aparelho, 56

Vista de conjunto

Painel de comandos

Início e utilização, 57-59

Utilização do plano de cozedura

Utilização do forno

Tabela de cozedura no forno

Precauções e conselhos, 60

Segurança geral

Eliminação

Economia e respeito do meio ambiente

Manutenção e cuidados, 61

Manutenção das torneiras do gás

Substituir a lâmpada de iluminação do forno

Assistência técnica

Hotpoint

ARISTON

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça com o aparelho.
! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança.
! A instalação do aparelho deve ser realizada segundo estas instruções e por pessoal profissional qualificado.
! Qualquer intervenção de regulação ou manutenção, deve ser efectuada com o fogão desligado da rede eléctrica.

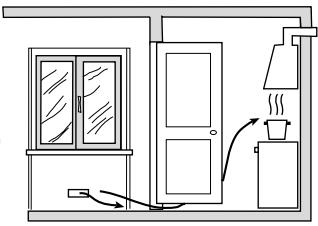

Ventilação dos locais

O aparelho poderá ser instalado somente em locais permanentemente ventilados, nos termos previstos pelos regulamentos nacionais em vigor. No local no qual o aparelho é instalado deve poder chegar tanto ar quanto pedido pela regular combustão do gás (o fluxo de ar não deve ser inferior a 2 m³/h por kW de potência instalada).

As tomadas de admissão do ar, protegidas por grades, devem ter uma conduta de ao menos 100 cm² de secção útil e devem ser colocadas em modo que não possam ser obstruídas, mesmo parcialmente (ver figura A).

Estas tomadas de ar devem ser aumentadas de 100% - com um mínimo de 200 cm ^2 – no caso em que o plano de trabalho do fogão não tenha o dispositivo de segurança para a falta de chama e quando o fluxo de ar ocorre em modo indirecto a partir de locais adjacentes (ver figura B) - desde que não constituam partes comuns do imóvel, ambientes com perigo de incêndio ou quartos de dormir - que possuam um conduto de ventilação comunicador com a parte externa, como descrito acima.

A

Abertura para ventilação do ar comburente

B

Aumento do vão entre a porta e o chão

! Após um uso prolongado do aparelho é aconselhável abrir uma janela ou aumentar a velocidade dos eventuais ventiladores.

Descarga dos fumos de combustão

A descarga dos fumos de combustão deve ser garantida por meio de um exaustor ligado a uma chaminé com tiragem natural de segura eficiência, ou por meio de uma ventoinha eléctrica que entre automaticamente em função cada vez que se ligar o aparelho (ver figuras).

Descarga através de uma chaminé ou uma conduta para fumo ramificada (reservada para os aparelhos de cozedura).

! Os gases liquefeitos de petróleo, mais pesados que o ar, ficam em baixo, portanto os locais onde estão contidos os recipientes de GLP devem prever aberturas para o exterior para o escoamento das eventuais fugas de gás.

Os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). Manter no local somente o cilindro que estiver sendo utilizado, longe de fontes de calor (fornos, chaminés, esquentadores) que possam levá-lo a uma temperatura superior a 50°C.

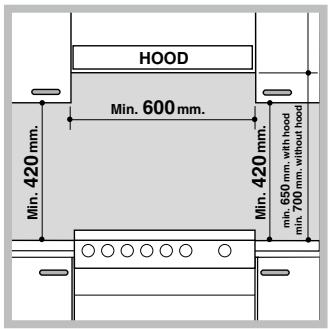

Posicionamento e nivelamento

! É possível instalar o aparelho ao lado de móveis que não superem a altura do plano de trabalho.
! Assegurar-se de que a parede em contacto com a parte traseira do aparelho seja de um material não inflamável e resistente ao calor (T 90°C).
Para uma instalação correcta:

• colocar o aparelho na cozinha, na sala de jantar ou numa sala única (não na casa de banho);
• se o plano da cozinha for mais alto que o dos móveis, estes deverão ser colocados pelo menos a 600 mm do aparelho;

HOOD Min. 600 mm. Min. 420 mm. Min. 420 mm. min. 650 mm, with hood min. 700 mm, without hood

- se o fogão for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 420 mm do plano de trabalho. Esta distância deve ser de 700 mm se as prateleiras forem de material inflamável (vide a figura);

• não colocar cortinas atrás do fogão ou a menos de 200 mm dos seus lados;
• se houver exaustor, o mesmo deverá ser instalado seguindo as indicações contidas no relativo livrete de instruções.

Nivelamento

Se for necessário nivelar o aparelho, parafusar os pés de regulação fornecidos em dotação nos específicos lugares colocados nos cantos na base do fogão (ver figura).

Ligação eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja a tabela dos Dados técnicos). No caso de ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm na dimensão certa para a carga e em conformidade com as normas em vigor (o fio de ligação à terra não deve ser interrompido pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação;
• a tensão de alimentação seja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

* Presente apenas em alguns modelos.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados.

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação do gás

A ligação do aparelho à rede do gás ou à botija do gás pode ser efectuada com um tubo flexível de borracha ou de aço, conforme prescrito pelas normas nacionais em vigor e somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado (veja a etiqueta de calibragem sobre a tampa: em caso contrárioveja abaixo). Em caso de alimentação com gás líquido de botija, utilizar reguladores de pressão em conformidade com as normas nacionais em vigor. Para facilitar a ligação, a alimentação do gás é orientável lateralmente *: inverter o porta-borracha para a ligação com a tampa de fecho e substituir a guarnição de vedação fornecida com o produto.

! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela das Características dos queimadores e dos bicos (ver abaixo).

Ligação do gás com tubo flexível de borracha

Verificar que o tubo seja em conformidade com as normas nacionais em vigor. O diâmetro interno do tubo deve ser de: 8 mm para a alimentação com gás líquido; 13 mm para a alimentação com gás metano.

Quando a ligação estiver terminada, assegure-se de que o tubo:

• não esteja em contacto em ponto algum com partes que alcancem temperaturas superiores a 50°C;
• não esteja sujeito a qualquer esforço de tracção e de torção e não apresente dobras nem apertos;
• não se encoste a corpos cortantes, arestas agudas nem em peças móveis e não esteja esmagado;
• seja fácil de inspeccionar ao longo de todo o próprio percurso, a fim de poder-se controlar o estado de conservação do mesmo;
• tenha um comprimento menor do que 1500 mm;
• esteja bem apoiado nas duas pontas, onde deve ser fixado mediante braçadeiras de bloqueio nos termos dos regulamentos nacionais em vigor.

! Se uma ou mais destas condições não puder ser respeitada ou se o fogão for instalado conforme as condições da classe 2 – subclasse 1 (aparelho encaixando entre dois móveis), deverá ser utilizado o tubo flexível de aço (ver abaixo).

Ligação com tubo flexível de aço inoxidável com parede contínua com rosca

Verificar que o tubo e as guarnições de vedação metálicas sejam em conformidade com as normas nacionais em vigor. Para poder instalar o tubo, elimine o porta-borracha que há no aparelho (a junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica).

! Efectuar a ligação em modo que o comprimento da tubagem não supere os 2 metros de extensão máxima e assegurar-se de que o tubo não entre em contacto com partes móveis e não seja esmagado.

Verificação da vedação

Ao terminar a instalação, controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

É possível adaptar o aparelho a um tipo de gás diferente daquele para o qual foi preparado (indicado na etiqueta de calibragem na tampa).

Adaptação do plano de cozedura

Substituição dos bicos dos queimadores do plano:

1. retire as grades e desenfie os queimadores das suas sedes;
2. desparafusar os bicos utilizando uma chave a tubo de 7 mm (ver figura), e substitua-os com aqueles apropriados para o novo tipo de gás (ver tabela Características dos queimadores e dos bicos);
3. coloque outra vez todas as peças no lugar, realizando as operações na ordem contrária à acima apresentada.

Regulação do mínimo dos queimadores do plano:

1. coloque a torneira na posição de mínimo;
2. retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.

! No caso de gás natural, a rosca de regulação deverá ser desparafusada no sentido anti-horário;
3. verifique em seguida se ao girar rapidamente a torneira da posição de máximo até a de mínimo, o queimador não se apague;

!Os queimadores do plano não precisam de nenhuma regulação do ar primário.

Adaptação do forno

Troca do bico do queimador do forno:

1. abra inteiramente a porta do forno;

1. tire o fundo corrediço do forno (veja a figura);

1. desparafuse o parafuso de fixação do queimador e remova o queimador do forno após ter tirado o parafuso V;

1. desenrosque o bico do queimador do forno utilizando a apropriada chave a tubo para bicos (ver figura), ou uma chave a tubo de 7 mm e troque-a por uma adequada ao novo tipo de gás (ver tabela

Características dos queimadores e bicos).

Regulação do mínimo do queimador do forno a gás:

1. acenda o queimador (veja Início e Utilização);
2. coloque o botão na posição de mínimo (MIN) depois de ter deixado o mesmo aproximadamente 10 minutos na posição de máximo (MAX);
3. retire o botão;
4. regule o parafuso de regulação colocado por fora da haste do termostato (ver figuras) até obter uma pequena chama regular.
   ! No caso de gás natural, a rosca de regulação deverá ser desparafusada no sentido anti-horário.

1. verifique depois, que rodando rapidamente o botão da posição de MAX à posição de MIN, ou fechando e abrindo rapidamente a porta do forno, o queimador não se apague.

! Preste atenção especialmente nos cabos das velas e nos tubos dos termopares.
! O queimador do forno não precisa de nenhuma regulação do ar primário.
! Após a regulação com um gás diferente daquele com o qual foi aferido o aparelho, troque a velha etiqueta de calibragem por outra que corresponda ao novo tipo de gás, que pode ser encontrada junto aos nossos Centros de Assistência Técnica Autorizados.
! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar nos tubos de entrada um regulador de pressão, conforme as normas nacionais em vigor sobre os “reguladores para gases canalizados”.

DADOS TÉCNICOS
Medidas do Forno HxLxP	31x43,5x43,5 cm
Volume	Litros 58
Tensão e frequência de fornecimento	vide a placa das características
Queimadores	adaptáveis a todos os tipos de gases indicados na placa de identificação
	Directivas Comunitárias: 2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modificações – -89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações - 90/369/CEE de 29/06/90 (Gás) e posteriores modificações – 93/68/CEE de 22/07/93 e posteriores modificações - 2002/96/EC.

Tabela das características dos queimadores e bicos

Tabela 1				Gás líquido				Gás natural
Queimador	Diâmetro (mm)	Potência térmica kW (H.s.*)		By-pass 1/100 (mm)	bico 1/100 (mm)	Capacidade *g/h		Bico 1/100 (mm)	Capacidade *l/h G20
		Nomin	Reduz			G30	G31
C. Rápido	100	3.00	0.7	40	86	218	214	116	286
B. Semi-rápido	75	1.65	0.4	30	64	120	118	96	157
A. Auxiliar	55	1.0	0.3	27	50	73	71	71	95
D. Tripla Coroa	130	3.25	1.3	57	91	236	232	124	309
Forno a Gás		2.6	0.7	49	78	189	186	113	248
Pressões de fornecimento	Nominal (mbar)					28-30	37		20
	Mínima (mbar)					20	25		17
	Máxima (mbar)					35	45		25

* A 15°C e 1013 mbars-gás seco
** Propano P.C.S. = 50,37 MJ/Kg.
*** Butano P.C.S. = 49,47 MJ/Kg.
Natural P.C.S. = 37,78 MJ/m ^4

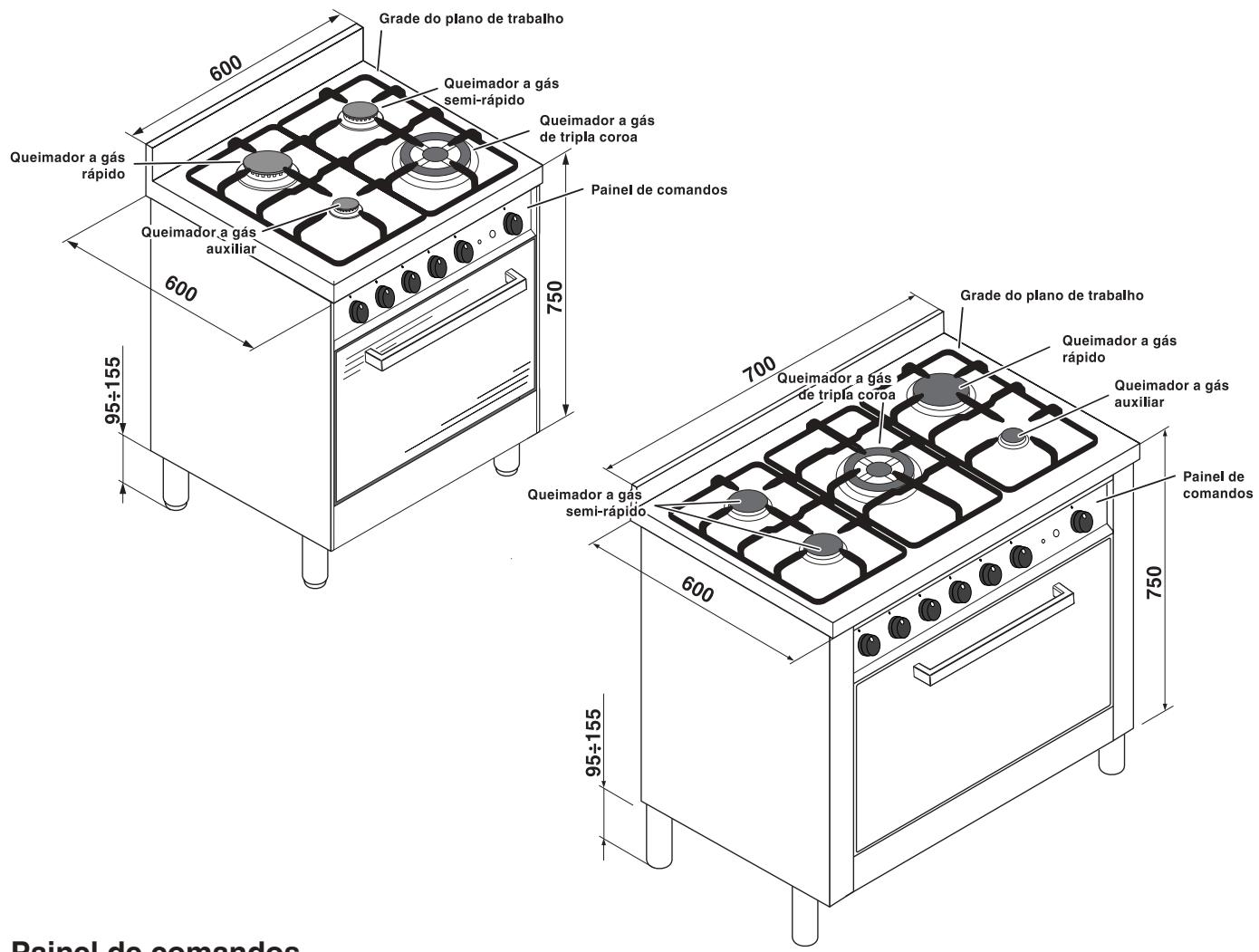

Vista de conjunto

Grade do plano de trabalho Queimador a gás semi-rápido Queimador a gás de tripla coroa Painel de comandos Queimador a gás auxiliar 95÷155 750 600 700 Queimador a gás de tripla coroa Queimador a gás semi-rápido 95÷155 750 600 Painel de comandos

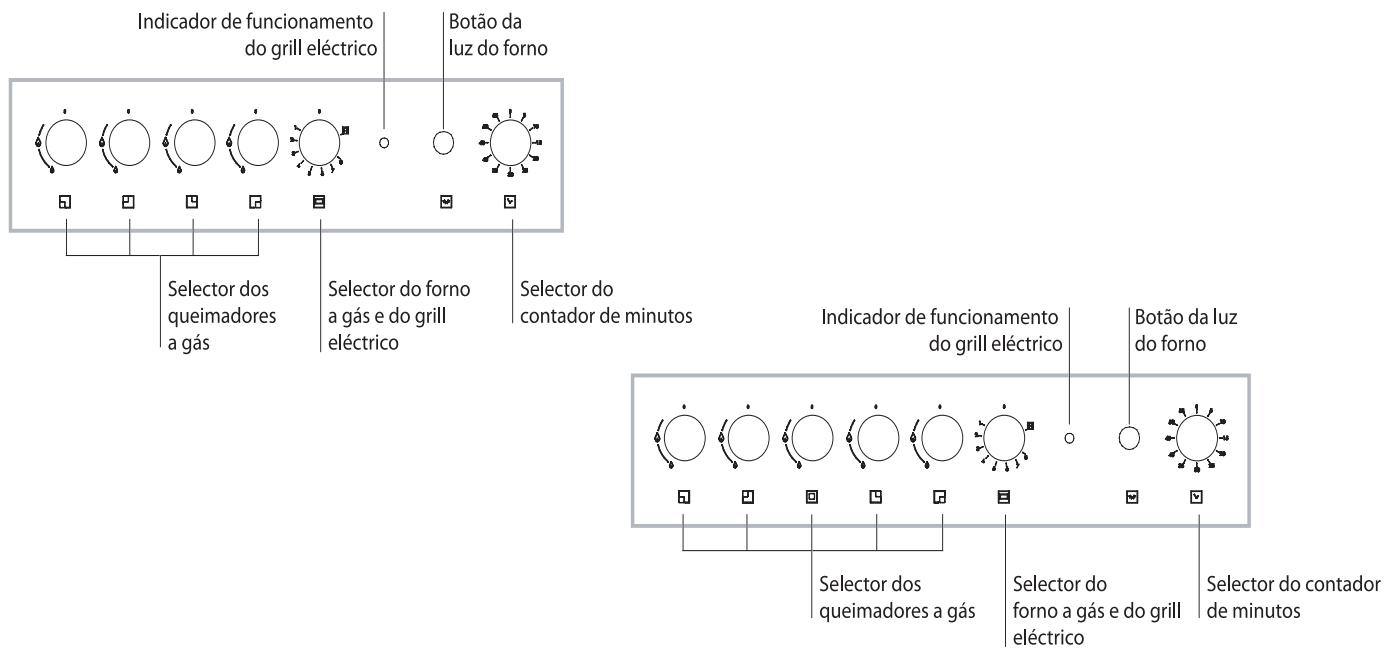

Painel de comandos

Indicador de funcionamento do grill eléctrico Botão da luz do forno Selector dos queimadores a gás Selector do forno a gás e do grill eléctrico Selector do contador de minutos Indicador de funcionamento do grill eléctrico Botão da luz do forno Selector dos queimadores a gás Selector do forno a gás e do grill eléctrico Selector do contador de minutos

Utilização do plano de cozedura

Acendimento dos queimadores

Em correspondência com cada selector de QUEIMADOR está indicado um círculo cheio para o queimador associado.

Para acender um queimador do plano de cozedura:

1. aproximar uma chama ou um acendedor ao queimador;
2. pressionar e contemporaneamente girar no sentido contrário ao dos ponteiros do relógio o selector

QUEIMADOR no símbolo da chama máxima ⚠. 3. regular a potência da chama desejada, girando no sentido contrário ao dos ponteiros do relógio o

selector QUEIMADOR: no mínimo ⚠, no máximo ⚡ ou na posição intermediária.

O aparelho é equipado com acendimento integrado no interior do selector. Para ligar o queimador escolhido, é suficiente girar o selector correspondente no sentido contrário ao dos ponteiros do relógio até o símbolo da

chama grande, carregar a fundo para activar o acendimento electrónico e manter pressionado até o acendimento. Pode ocorrer que o queimador se apague no momento em que se solta o selector. Neste caso, repetira operação mantendo pressionado o selector por mais tempo.

! Se a chama do queimador se apagar acidentalmente, desligue o queimador e aguarde ao menos 1 minuto antes de tentar novamente o acendimento.

Se o aparelho for equipado com um dispositivo de segurança para a falta de chama, mantenha pressionado o selector do QUEIMADOR por aproximadamente 2-3 segundos para manter acesa a chama e activar o dispositivo.

Para apagar o queimador, girar o selector até que se apague ●.

Conselhos práticos para a utilização dos queimadores

Para um melhor rendimento dos queimadores e um consumo mínimo de gás, é necessário usar recipientes de fundo chato, dotados de tampa e proporcionados ao queimador:

Queimador	Diâmetro dos Recipientes (cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 22
Auxiliar (A)	10 - 14
Tripla Coroa (TC)	24 - 26

Para identificar o tipo de queimador, consultar os desenhos reproduzidos no parágrafo das "Características dos queimadores e bicos".

! Evite que as panelas saiam do perímetro do plano durante o uso.
! Nos modelos equipados de grade de redução, a mesma deverá ser utilizada somente para o queimador auxiliar, quando forem utilizados recipientes de diâmetro menor de 12 cm.

Utilização do forno

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termostato na temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno.
! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte.

O selector do forno

É o dispositivo que possibilita seleccionar as diferentes funções do forno e escolher a temperatura de cozedura mais idónea aos pratos a serem cozidos, dentre as indicadas no próprio selector (entre 150°C e 275°C). O dispositivo electrónico para acender o forno é integrado no interior do botão de comando. Para acender o queimador do forno pressione até o fundo e rode o selector do forno no sentido contrário ao dos ponteiros do relógio até a posição 8. Como o forno é equipado com dispositivo de segurança, depois de acender o queimador é necessário manter pressionado o selector do forno durante 6 segundos, para consentir a passagem do gás até esquentar o termopar de segurança. O dispositivo electrónico para acender o queimador do forno não deve ser accionado mais de 15 segundos. Se depois de 15 segundos, o queimador não tiver acendido, solte o selector do forno, abra a porta do forno e aguarde pelo menos um minuto antes de tentar outra vez acender o queimador.

A selecção da temperatura de cozedura é obtida se fizer corresponder a indicação do valor que desejar com a referência situada no painel; o intervalo completo das temperaturas possíveis é apresentado logo a seguir. Chega-se à temperatura definida automaticamente e a mesma é mantida constante pelo componente de controlo (o termostato) comandado pelo selector.

Posição 1 (mínimo)	Posição 2	Posição 3	Posição 4
150° - 155°C	155°C	175°C	195°C
Posição 5	Posição 6	Posição 7	Posição 8
215°C	235°C	260°C	275°C

Acender manualmente o forno

No caso falta momentânea de energia eléctrica, é possível acender o queimador do forno manualmente:

a) abra a porta do forno b) aproxime um fósforo aceso o um acendedor à fenda, carregue no botão até o fundo e rode-o no sentido contrário ao dos ponteiros do relógio até a posição 8.

c) depois que o forno acender-se, feche a porta.

! se apagaram-se por acaso as chamas do queimador, desligue o selector do forno, abra a porta do forno e aguarde pelo menos um minuto antes de tentar outra vez acender o queimador.

O selector do grill

Este forno é equipado com um grill eléctrico. A temperatura muito alta e directa do grill possibilita corar imediatamente a superfície dos alimentos que, como obstruem a saída dos líquidos, mantém o interior mais macio. A cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superfície: bifes de vitela ou vaca, entrecôte, filés, hambúrgueres et, ... O grill é controlado por um dispositivo termostático que regula o seu funcionamento.

Se rodar o selector do forno até a posição coloca-se em funcionamento, para além do grill a raios infravermelhos, também o motorzinho do espeto giratório, que permanece ligado enquanto o grill estiver a funcionar.

O espeto giratório

Para ligar o espeto giratório proceda da seguinte maneira:

a) coloque o tabuleiro colector na 1 ^a prateleira; b) encaixe o apoio específico do espeto giratório na 3 ^a prateleira e coloque o espeto enfiado através do apropriado furo, no espeto giratório situado atrás do forno;

c) para ligar o espeto giratório coloque o selector do

forno na posição

! O funcionamento do grill será indicado pelo acendimento do indicador luminoso GRILL.

! Efectue a cozedura no grill com a porta do forno fechada, para obter os melhores resultados e uma sensível economia de energia (aproximadamente 10 %).

Luz do forno

A lâmpada pode ser acesa a qualquer momento carregando na tecla LUZ DO FORNO.

Contador de minutos

Para accionar o Contador de minutos proceder da seguinte maneira:

1. para dar corda na campainha é necessário rodar o selector do CONTADOR DE MINUTOS de uma volta quase inteira no sentido dos ponteiros do relógio 4; 2. rodar no sentido contrário ao dos ponteiros do relógio 5 o selector CONTADOR DE MINUTOS configurando o tempo desejado.

Tabela de cozedura no forno

Alimentos cozinhados	Peso (Kg.)	Posições para assar ranhuras a partir de baixo	Temperatura (°C)	Tempo de pre-aquecimento (min.)	Tempo de cozedura (min.)
Massas
Lasanhas	2,5	3	210	-	75-80
Cannelloni	2,5	3	210	-	75-80
Tagliatelle no forno	2,5	3	210	-	75-80
Carnes
Vitela	1,7	3	220	-	85-90
Frango	1,5	3	220	-	110-115
Perù	3,0	3	220-Max	-	95-100
Pato	1,8	3	220	-	120-125
Coelho	2,0	3	220	-	105-110
Porco	2,1	3	220	-	100-110
Carneiro	1,8	3	220		90-95
Peixes
Cavala	1,1	3	210-220	-	55-60
Dentão	1,5	3	210-220	-	60-65
Truta embrulhada	1,0	3	210-220	-	40-45
Pizzas e Tortas
Napolitana	1,0	3	220-Max	15	30-35
Biscoitos	0,5	3	180	15	30-35
Tartes	1,1	3	180	15	30-35
Bolo de chocolate	1,0	3	200	15	45-50
Bolos c/ fermento	1,0	3	200	15	50-55
Grelhados
Toast	n°4	4			10
Costeleta de porco	1,5	4			30
Cavala	1,1	4			35

Obs.: os tempos de cozedura são indicativos e poderão serem modificados em função dos próprios gostos pessoais. Para cozer no grill, é necessário sempre colocar a bandeja pingadeira na 1a prateleira a partir de baixo.

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança.

Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto, válidas para os Países de destinação cujos símbolos figuram no início deste manual.
• Este folheto diz respeito a um aparelho de classe 1 (isolado) ou classe 2 - subclasse 1 (situado entre dois móveis).
• Mantenha as crianças afastadas do forno.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do aparelho.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Utilize luvas de forno para colocar e tirar recipientes.
• Não utilize líquidos inflamáveis (álcool, gasolina, etc.) perto do aparelho enquanto este estiver funcionando.
• Não guarde material inflamável no vão inferior de depósito ou no forno: se o aparelho for inadvertamente colocado a funcionar, poderia incendiar-se.
• Quando o aparelho não for utilizado, assegure-se sempre de que os selectores estejam na posição • e que a torneira do gás esteja fechada.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contactar a Assistência.

• Não coloque objectos pesados sobre a porta do forno aberta.

• Se o fogão for colocado sobre um estrado, tome as providências necessárias para que o aparelho não escorregue do estrado.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que sejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Não permita que as crianças brinquem com o aparelho.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Os electrodomésticos em desuso poderão ser entregues ao serviço de colecta público, ser levados junto às áreas municipais específicas ou, se for previsto pelas leis nacionais em matéria, poderão ser devolvidos ao revendedor no momento da compra de novos produtos de tipo equivalente.
  Todos os principais produtores de electrodomésticos estão activos na criação e gestão dos sistemas de colecta e eliminação dos aparelhos em desuso.

Economia e respeito do meio ambiente

• É recomendável realizar as cozeduras ao GRILL sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).
• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. Enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.
• As grades, as sobretampas, as coroas distribuidoras de chamas e os queimadores do plano de cozedura são extraíveis para facilitar a limpeza; lave-os com água quente e detergente não abrasivo, tendo o cuidado de remover toas as incrustações e aguarde até que estejam perfeitamente enxutos.
• Limpe frequentemente a parte terminal dos dispositivos de segurança para a falta de chama.
• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxágüe e enxugue com um pano macio. Evite abrasivos.
• Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro.
• Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive na máquina de lavar louça.

! Evite fechar a tampa de vidro enquanto os queimadores estiverem acesos ou ainda quentes.

Verificação das guarnições do forno

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica Autorizado mais próximo. É aconselhável não usar o forno antes do mesmo ter sido reparado.

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação, portanto será necessário substituir a torneira mesma.

! Esta operação deve ser efectuada por um técnico autorizado pelo fabricante.

Substituir a lâmpada de iluminação do forno

1. Após ter desligado o forno da electricidade, remova a tampa de vidro do porta-lâmpadas (ver figura).

2. Desenrosque a lâmpada e troque-a por outra análoga: tensão 230V, potência 25 W, engate E 14.

3. Monte novamente a tampa e restabeleça a ligação eléctrica do forno.

Assistência técnica

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.)
• o número de série (S/N).
  Estas últimas informações encontram-se na placa de identificação situada no aparelho.

Italiano, 1

English,14

Français, 26

Espanol, 38

Portuges, 50

Türkçe, 62

CP65SG1/HA

CP77SG1/HA

İçindekiler

Kurulum, 63-67
