TVIP82000 - Caméra de surveillance ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance IP
Marque	ABUS
Modèle	TVIP82000
Résolution maximale	Jusqu'à 4K (3840 x 2160)
Angle de vue	100° (horizontal)
Vision nocturne	Oui, jusqu'à 30 mètres
Dimensions (L x H x P)	200 x 80 x 80 mm
Poids	0,5 kg
Alimentation	PoE (802.3af) ou adaptateur 12 V CC
Consommation électrique	6 W (max)
Connectivité	Ethernet 10/100, Wi-Fi (optionnel)
Protocoles pris en charge	IPv4, IPv6, TCP/IP, HTTP, HTTPS, RTSP, ONVIF
Stockage local	Slot pour carte microSD jusqu'à 128 Go
Stockage cloud	Compatible avec ABUS Cloud ou serveur FTP
Détection de mouvement	Oui, avec zone de détection configurable
Audio bidirectionnel	Oui, microphone et haut-parleur intégrés
Indice de protection	IP66 (extérieur)
Température de fonctionnement	-20 °C à 50 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits abrasifs
Sécurité	Cryptage HTTPS, protection par mot de passe, mise à jour du firmware
Pièces détachées et réparabilité	Non spécifié

FOIRE AUX QUESTIONS - TVIP82000 ABUS

Comment installer la caméra ABUS TVIP82000 ?

Branchez la caméra via PoE ou l'adaptateur secteur, puis utilisez l'application ABUS ou un navigateur pour la configurer. Suivez le guide de démarrage rapide fourni.

La caméra fonctionne-t-elle en extérieur ?

Oui, elle possède un indice de protection IP66, ce qui la rend résistante à la poussière et aux projections d'eau.

Comment activer la vision nocturne ?

La vision nocturne s'active automatiquement en basse lumière grâce aux LED infrarouges intégrées. Vous pouvez la désactiver via les paramètres de l'appareil.

Puis-je accéder à la caméra à distance ?

Oui, via l'application ABUS ou un navigateur web avec l'adresse IP de la caméra. Assurez-vous d'avoir configuré le port forwarding sur votre routeur ou utilisez le cloud ABUS.

Comment enregistrer les vidéos ?

Vous pouvez insérer une carte microSD (jusqu'à 128 Go) ou configurer un enregistrement sur serveur NAS/FTP. Les enregistrements peuvent être déclenchés par détection de mouvement.

La caméra supporte-t-elle le Wi-Fi ?

Le modèle de base est filaire Ethernet, mais il peut exister une version Wi-Fi. Vérifiez les spécifications exactes de votre produit.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez le bouton reset (généralement situé sous la caméra) enfoncé pendant 10 secondes à l'aide d'un trombone. Les voyants clignoteront pour confirmer.

Quelle application mobile utiliser ?

Téléchargez l'application ABUS Link ou ABUS Cloud depuis l'App Store ou Google Play. Elle permet de visualiser le flux et de configurer les paramètres.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site ABUS, puis installez-le via l'interface web de la caméra (menu Administration/Mise à jour).

Que faire si la caméra ne détecte pas les mouvements ?

Vérifiez que la détection de mouvement est activée dans les paramètres et que la sensibilité est suffisante. Assurez-vous également que la zone de détection est correctement définie.

MODE D'EMPLOI TVIP82000 ABUS

Ce mode d'emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 139.

Nederlands

11.3.1.3 Maintenance

Original du manuel en allemand. Conserver pour suivant usage!

Introduction

Chère cliente, cher client,

Nous vous remercions de l'achat de ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de:

Afin de maintenir cet état et d'assurer une exploitation sans danger, vous devez absolument respecter ce manuel de commande!

Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions de commande et de sécurité!

Tous les noms de firme et désignations de produit sont des marques du propriétaire respectif. Tous droits réservés.

En cas de questions, consultez votre installateur ou partenaire spécialiste!

Non-responsabilité

Ce mode d'emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l'adresse mentionnée au verso du manuel.

ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve du droit d'effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande.

ABUS Security-Center n'est pas responsable de dommages directs et indirects, liés à l'équipement, la performance et l'usage de ce produit. Aucune garantie n'est accordée pour le contenu de ce document.

Ikon forklaring

Explication des symboles

	Un éclair dans le triangle signifie qu’il y a un danger pour la santé, par exemple, une décharge électrique.
	Un point d’exclamation dans le triangle renvoie à une remarque importante dans ce manuel à laquelle il faut penser.
	Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

Conseils de sécurité importants

	La garantie ne couvre pas les dommages causés par le non-respect de ce mode d'emploi. ABUS n'est pas tenu de vous indemniser de vos pertes indirectes !
	ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité.La garantie ne couvre pas de tels cas.

Chère cliente, cher client, les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu'à la protection de l'appareil. Veuillez lire les indications suivantes avec attention :

• Aucune pièce interne du produit ne nécessite un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement une annulation de la certification (CE) et de la garantie.
• En cas de chute, même de faible hauteur, le produit risque d'être endommagé.
• Installez le produit de manière à ce que le capteur d'images de l'appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les instructions d'installation fournies dans la notice d'utilisation, voir chapitre correspondant.

Évitez d'utiliser le produit dans les conditions ambiantes suivantes :

• Emplacement humide ou humidité élevée de l'air
• Froid ou chaleur extrême
• exposition directe aux rayons du soleil
• En présence de poussières et de gaz, de vapeurs ou de solvants inflammables
• Fortes vibrations
• Champs magnétiques puissants, comme à proximité de machines ou de haut-parleurs
• Toute installation de la caméra sur des surfaces instables est interdite.

Consignes de sécurité générales :

• Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.
• Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de portée des enfants en raison des petites pièces qu'ils pourraient avaler.
• Veuillez ne jamais introduire d'objets à l'intérieur de l'appareil à travers ses orifices.
• Utilisez uniquement les auxiliaires et accessoires préconisés par le fabricant. Ne raccordez aucun produit non compatible.
• Veuillez respecter les consignes de sécurité et les manuels utilisateur des autres appareils raccordés.
• Avant de mettre l'appareil en service, veuillez vérifier s'il est endommagé. Si c'est le cas, ne mettez pas l'appareil en service !
• Respectez les limites de tension de fonctionnement indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible de détruire l'appareil et de compromettre votre sécurité (danger d'électrocution).

Consignes de sécurité

1. Alimentation électrique : bloc d'alimentation 100-240 V CA, 50/60 Hz / 24 V CA, 3 A (compris à la livraison)
   N'utilisez cet appareil qu'avec une source de courant qui fournit la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité. Coupez l'alimentation électrique de l'appareil avant de procéder à toute opération d'installation ou de maintenance.

2. Surcharge

Évitez toute surcharge des prises secteur, des câbles de rallonge et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.

1. Nettoyage

Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs.

Veuillez pour cela couper l'alimentation électrique de l'appareil.

Avertissements

Avant la première mise en service, toutes les consignes de sécurité et d'utilisation doivent être lues et respectées !

1. Veuillez respecter les consignes suivantes afin d'éviter que le câble et la prise secteur ne soient endommagés :

2. Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.

3. Ne pliez pas et ne tordez pas le câble secteur.
   • Pour débrancher l'appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur.

4. Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine plastique du câble ne puisse pas fondre.

5. Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution :

6. N'ouvrez jamais le boîtier ou le bloc d'alimentation.

7. N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil.

8. Afin d'éviter tout dommage dû à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

9. Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du réseau et signalez la panne à votre distributeur.

Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension d'alimentation pendant l'installation dans un système de vidéosurveillance existant.

Dans le doute, faites monter, installer et câbler votre appareil par un électricien professionnel.Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais aussi pour d'autres personnes.Câblez l'ensemble du système en faisant en sorte que le secteur et le circuit de basse tension restent séparés et qu'ils ne puissent entrer en contact lors d'une utilisation normale ou suite à une défaillance.

Déballage

Lorsque vous sortez le dispositif de l'emballage, traitez-le avec grand soin.

En cas d’un dommage eventuel de l’emballage original, testez d’abord le dispositif. Si le dispositif démontre des dommages, renvoyez-le avec l’emballage et informez-vous auprès du service de livraison.

Contenu

1. Usage approprié 141
2. Livraison 141

2.1 Dômes intérieurs.... 141
2.2 Dômes extérieurs .... 141

1. Caractéristiques et fonctions 142
2. Description de l'appareil....142
3. Description des branchements....142
4. Montage / installation....142
5. Initial start-up....143
6. Premier accès à la caméra réseau 144
7. Saisie du mot de passe....145
8. Fonctions utilisateur .... 146

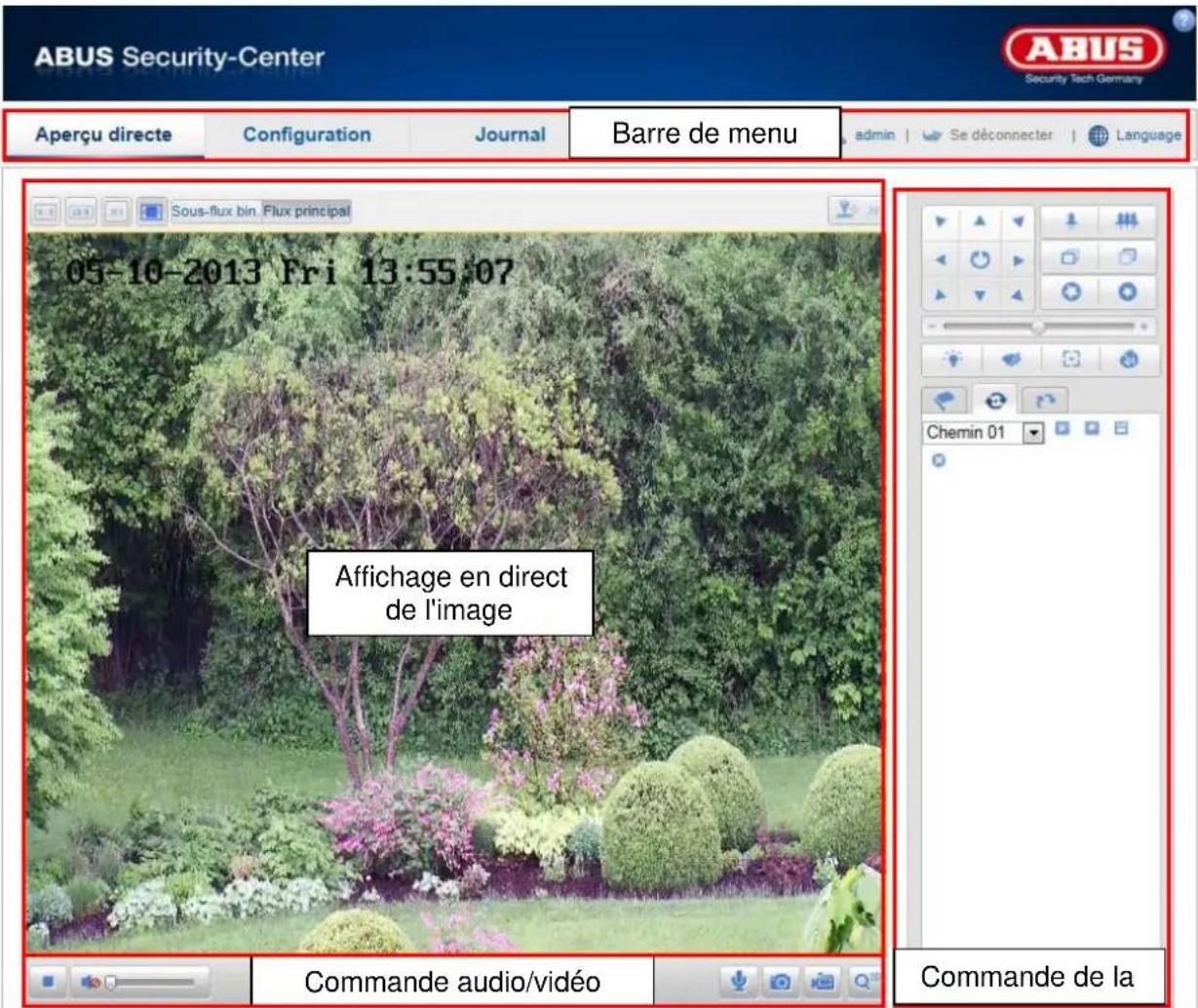

10.1 Barre de menu....146
10.2 Affichage en direct de l'image .... 147
10.3 Commande audio / vidéo .... 147
10.4 Commande de la caméra....148
10.4.1 Commande PTZ....148
10.4.2 Préréglages....148

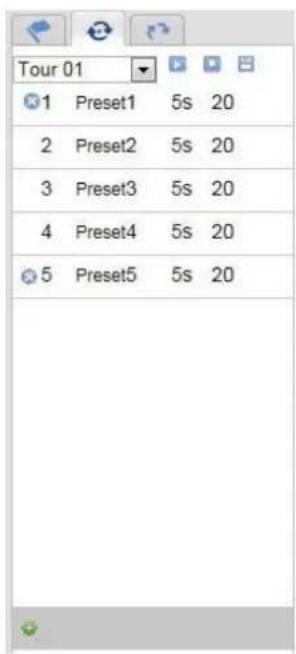

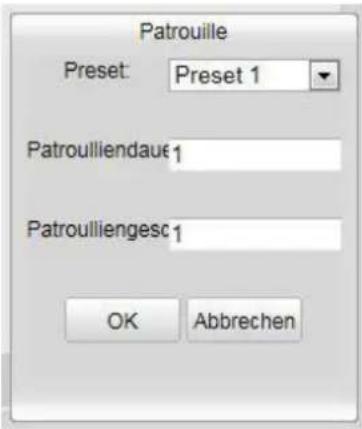

10.4.3 Réglages des tours .... 149
10.4.4 Réglages des modèles .... 150

1. Configuration.... 151

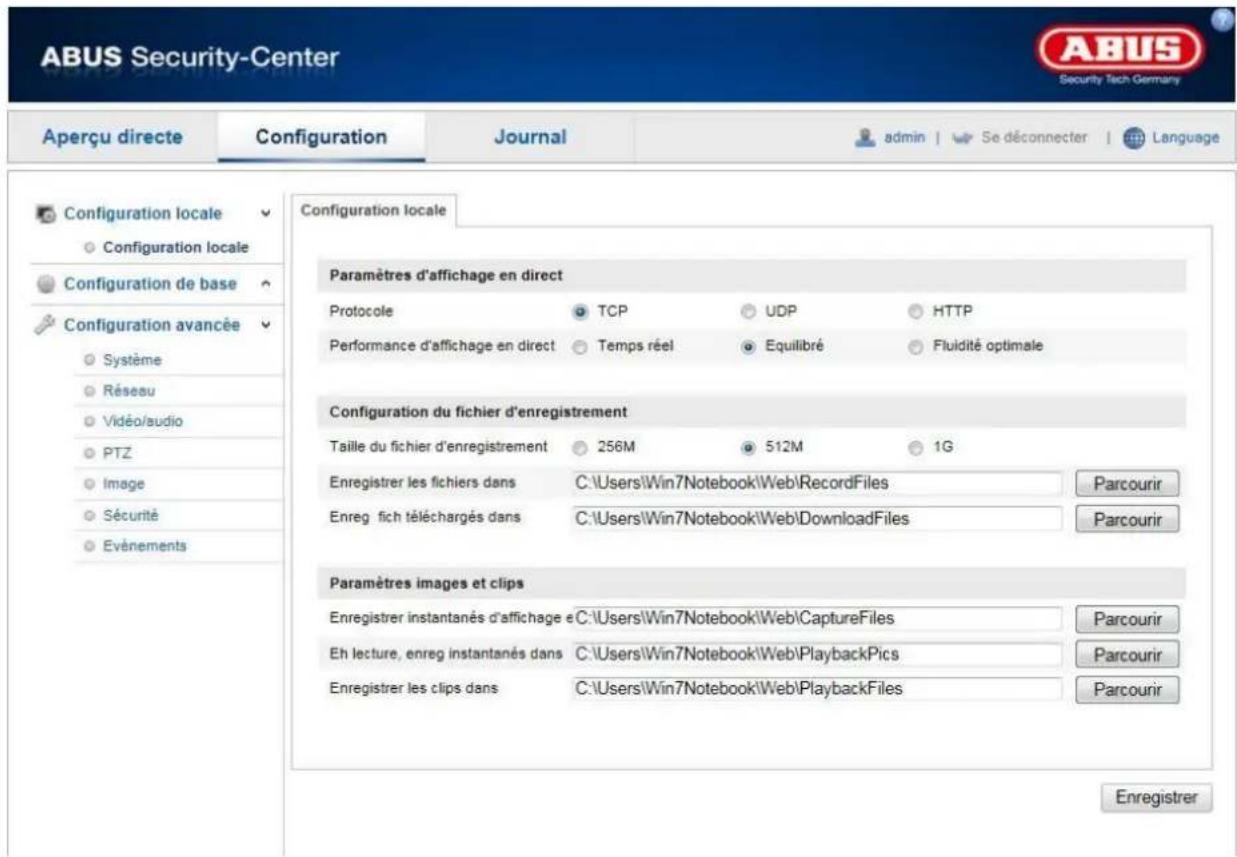

11.1. Configuration locale .... 151
11.2 Configuration de base .... 153
11.3 Configuration avancée .... 153
11.3.1 Système....153

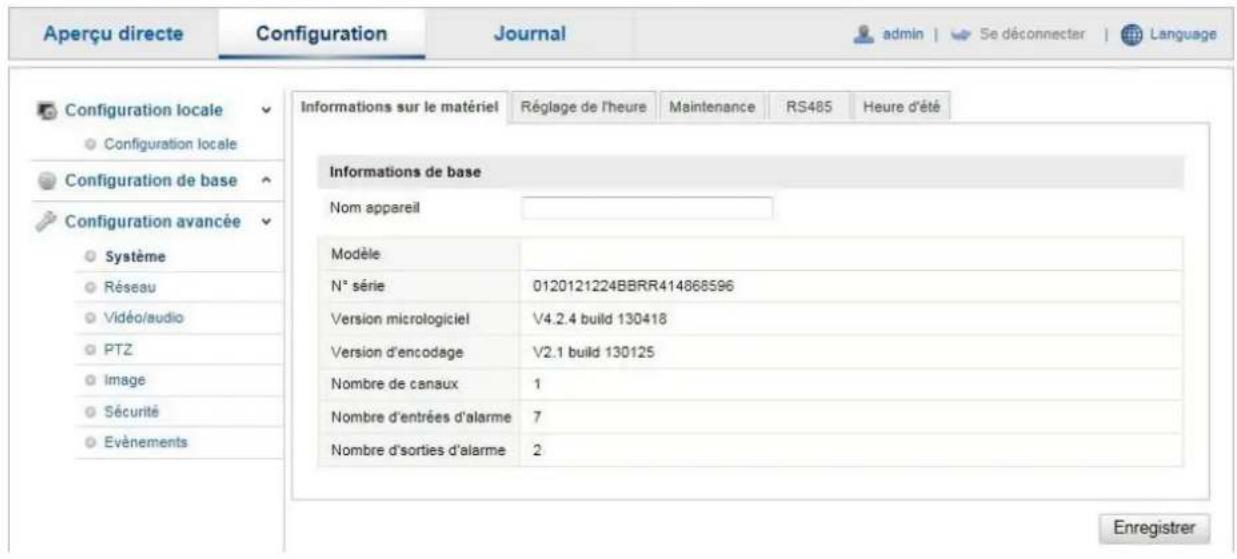

11.3.1.1 Informations sur le matériel .... 154
11.3.1.2 Réglage de l'heure....155
11.3.1.3 Maintenance....156

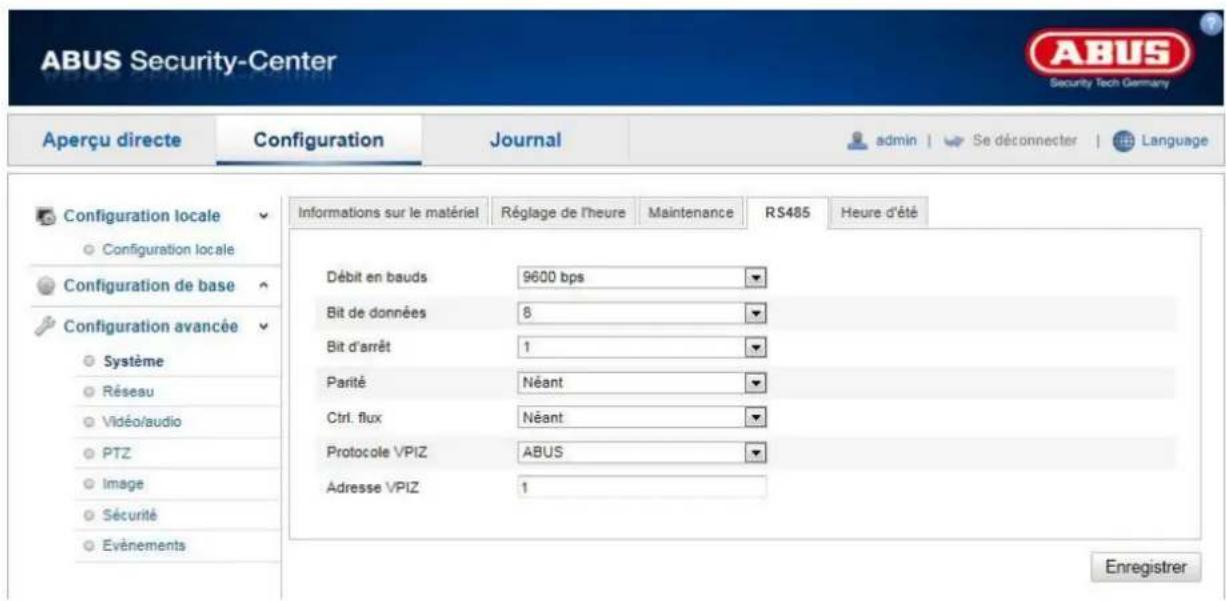

11.3.1.4 RS485 157
11.3.1.5 Heure d'été 158
11.3.2 Réseau....159

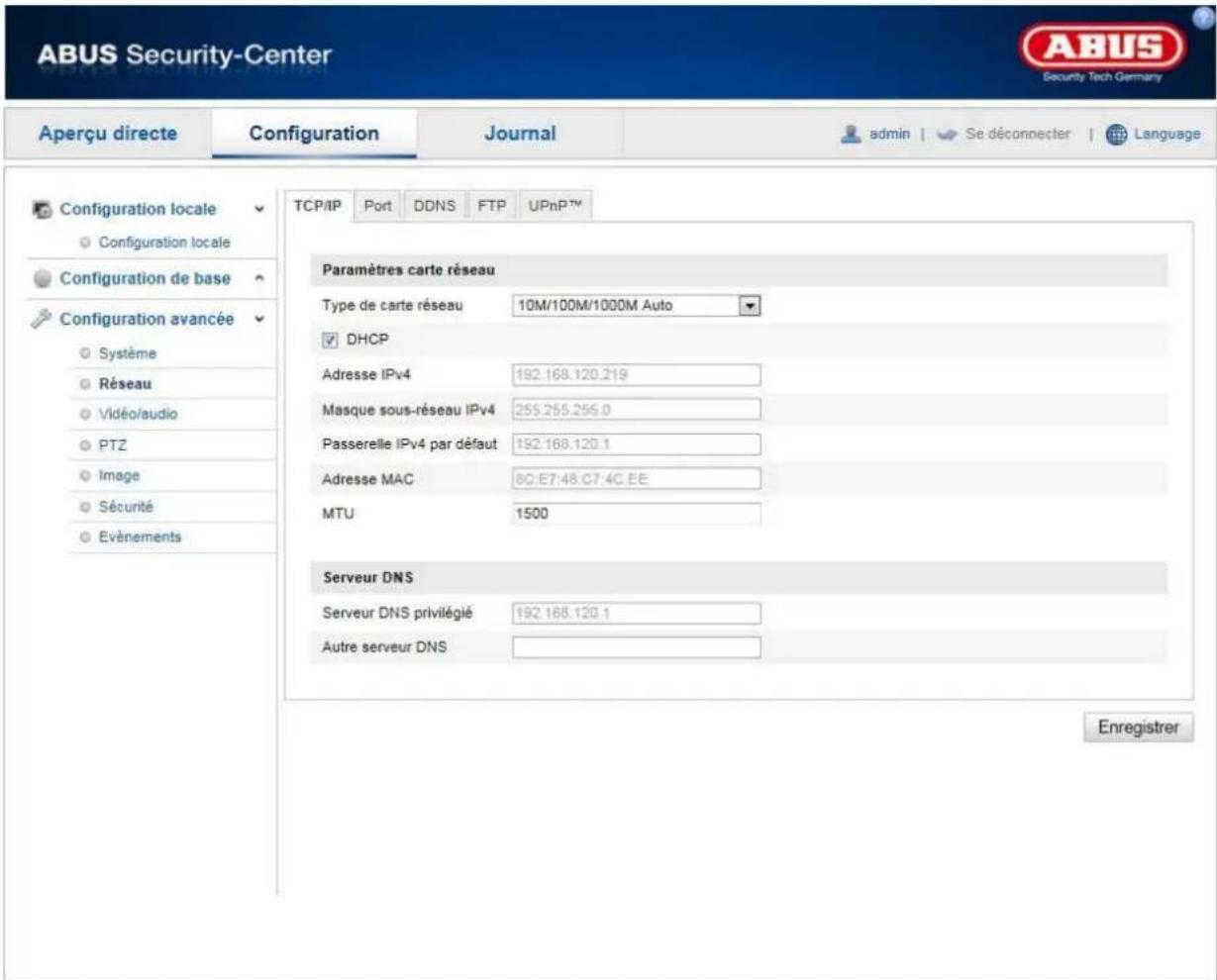

11.3.2.1 TCP/IP 160
11.3.2.2 Port....161

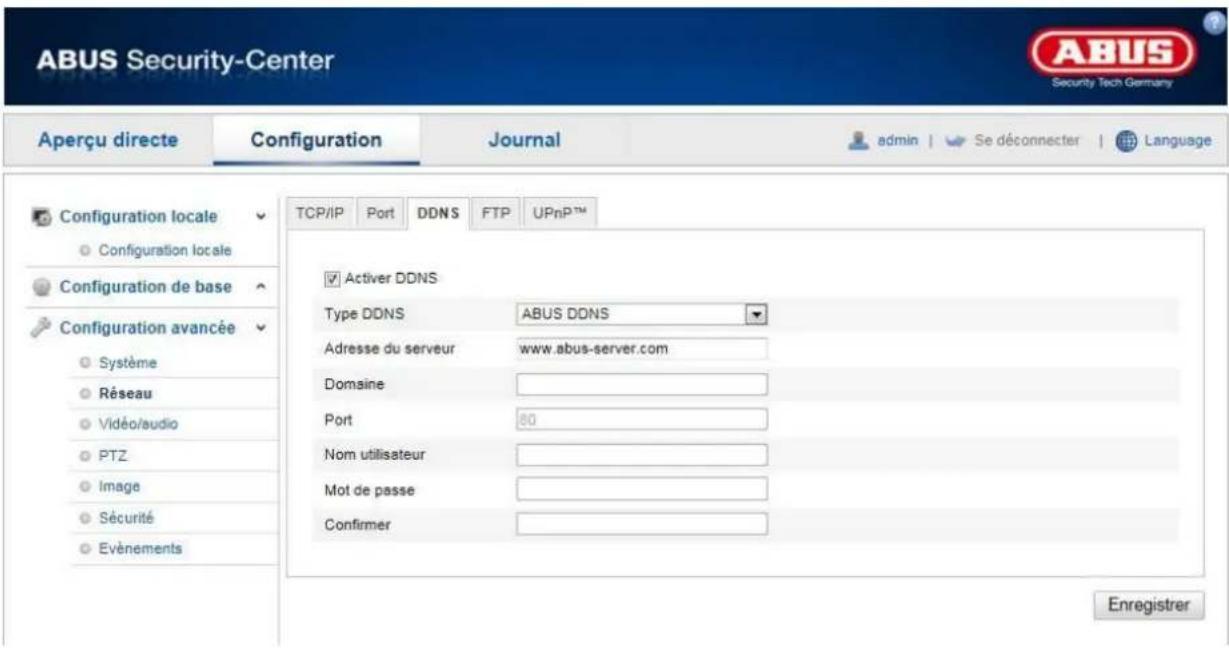

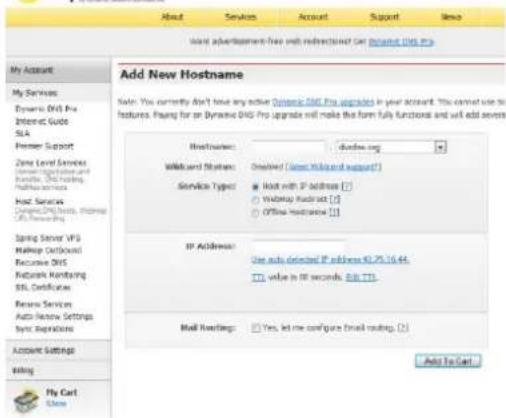

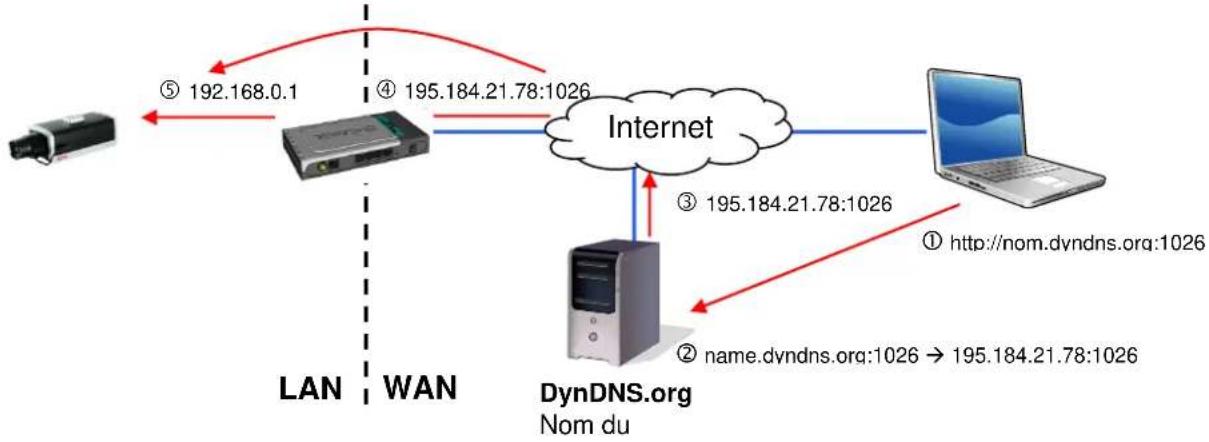

11.3.2.3 DDNS 162

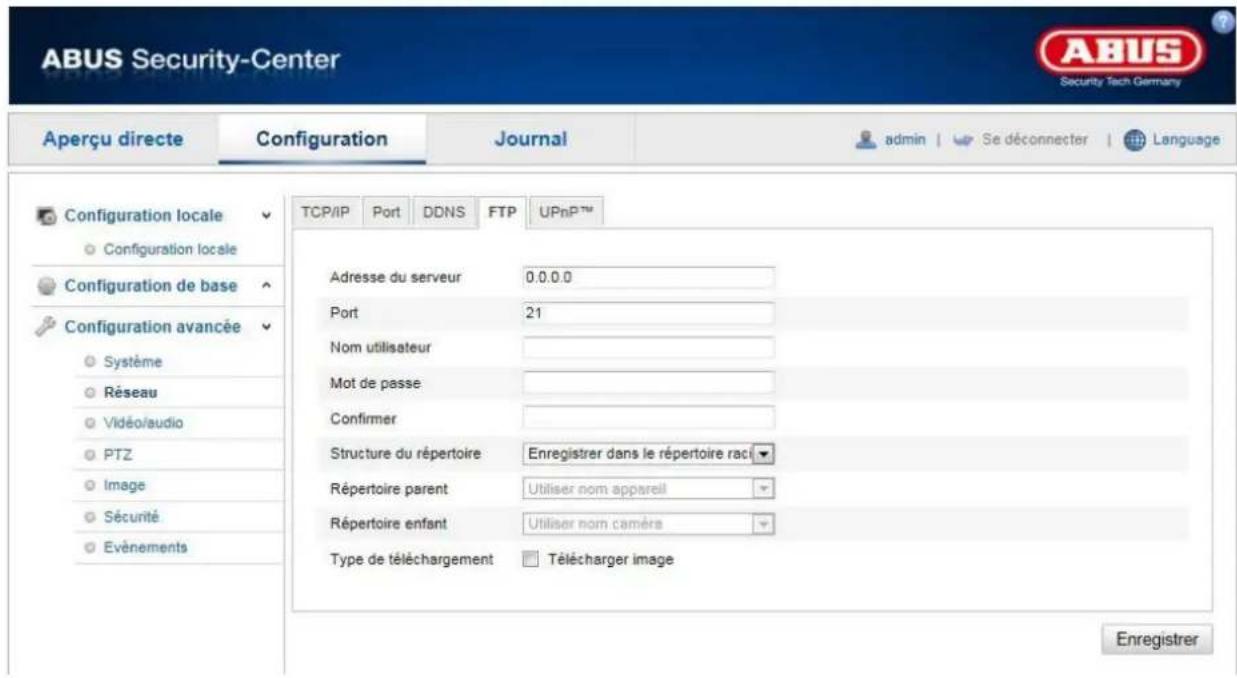

11.3.2.4 FTP 165

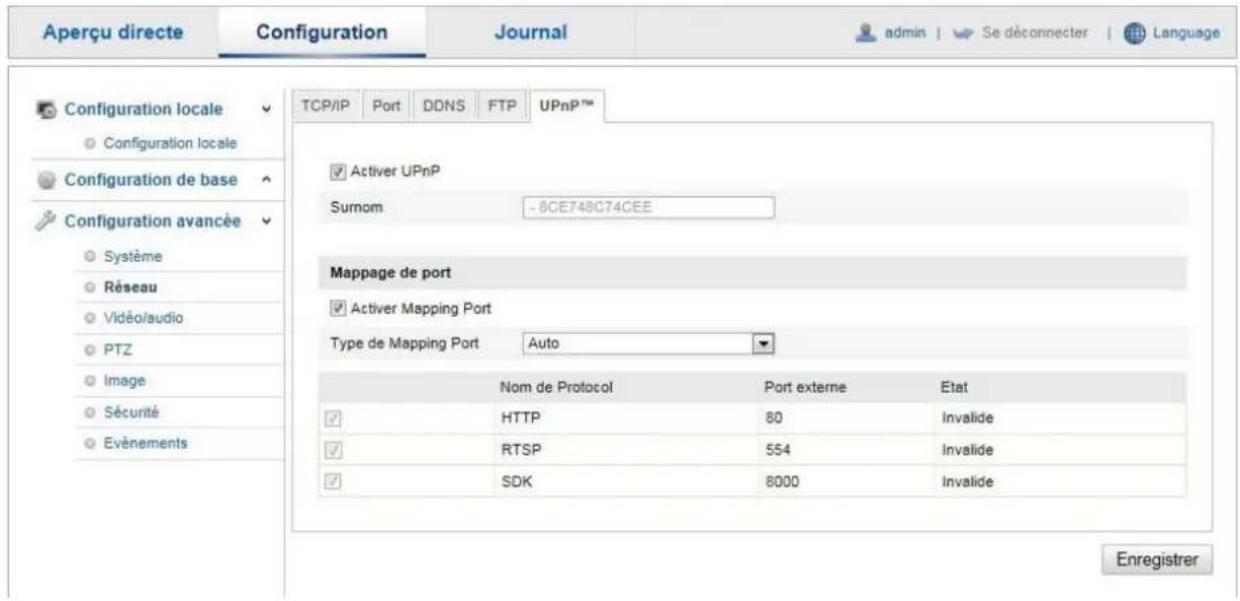

11.3.2.5 UPnPTM 167

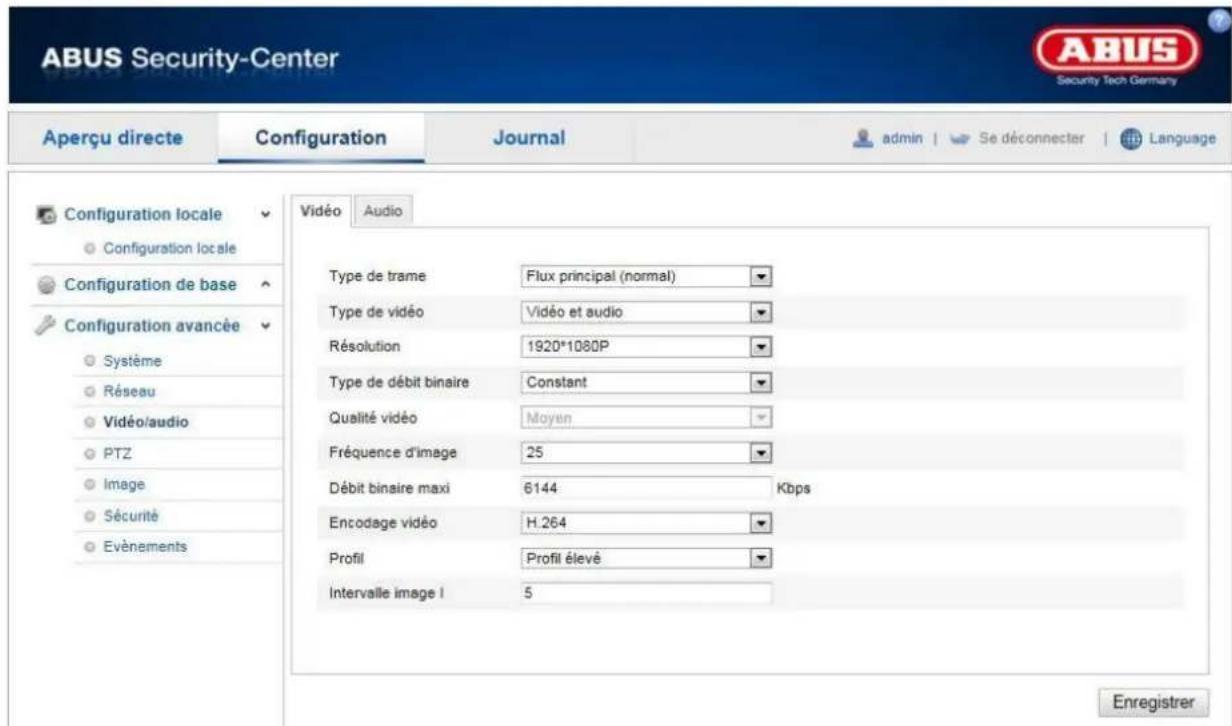

11.3.3 Vidéo / audio....168

11.3.3.1 Vidéo....169

11.3.3.2 Audio 170

11.3.4 PTZ....171

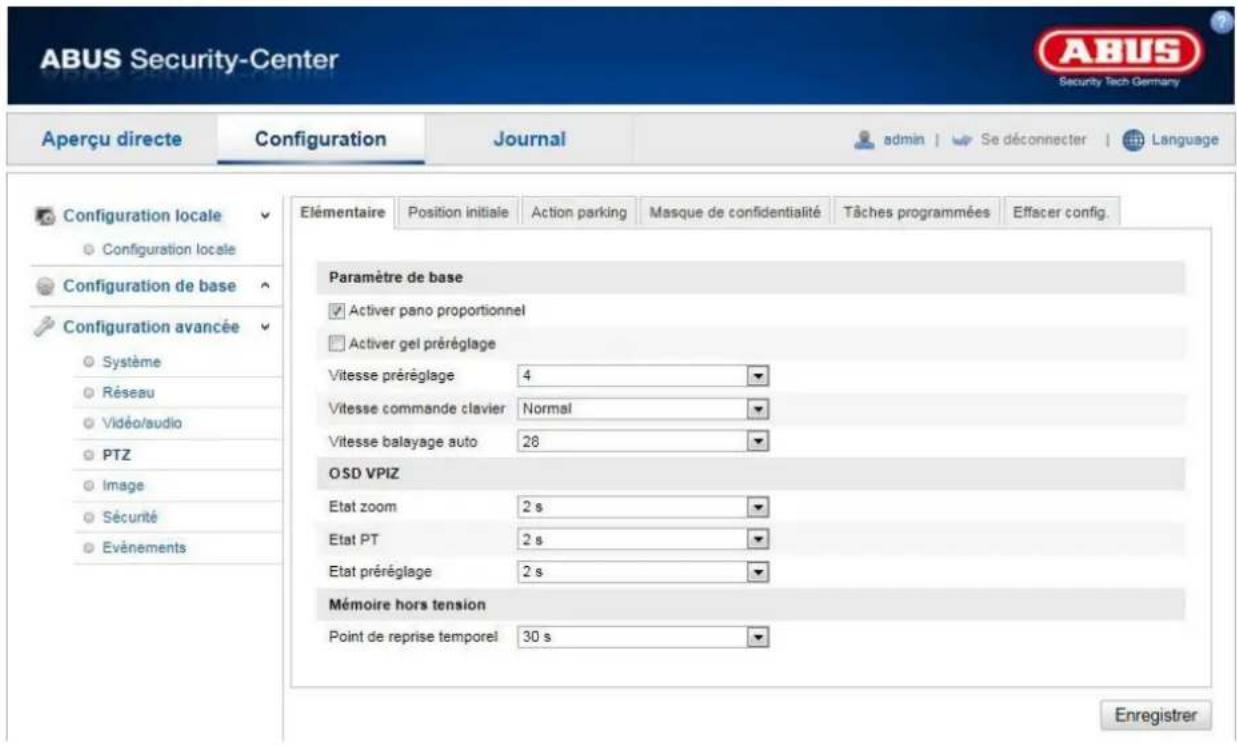

11.3.4.1 Principes .... 172

11.3.4.2 Position initiale .... 173

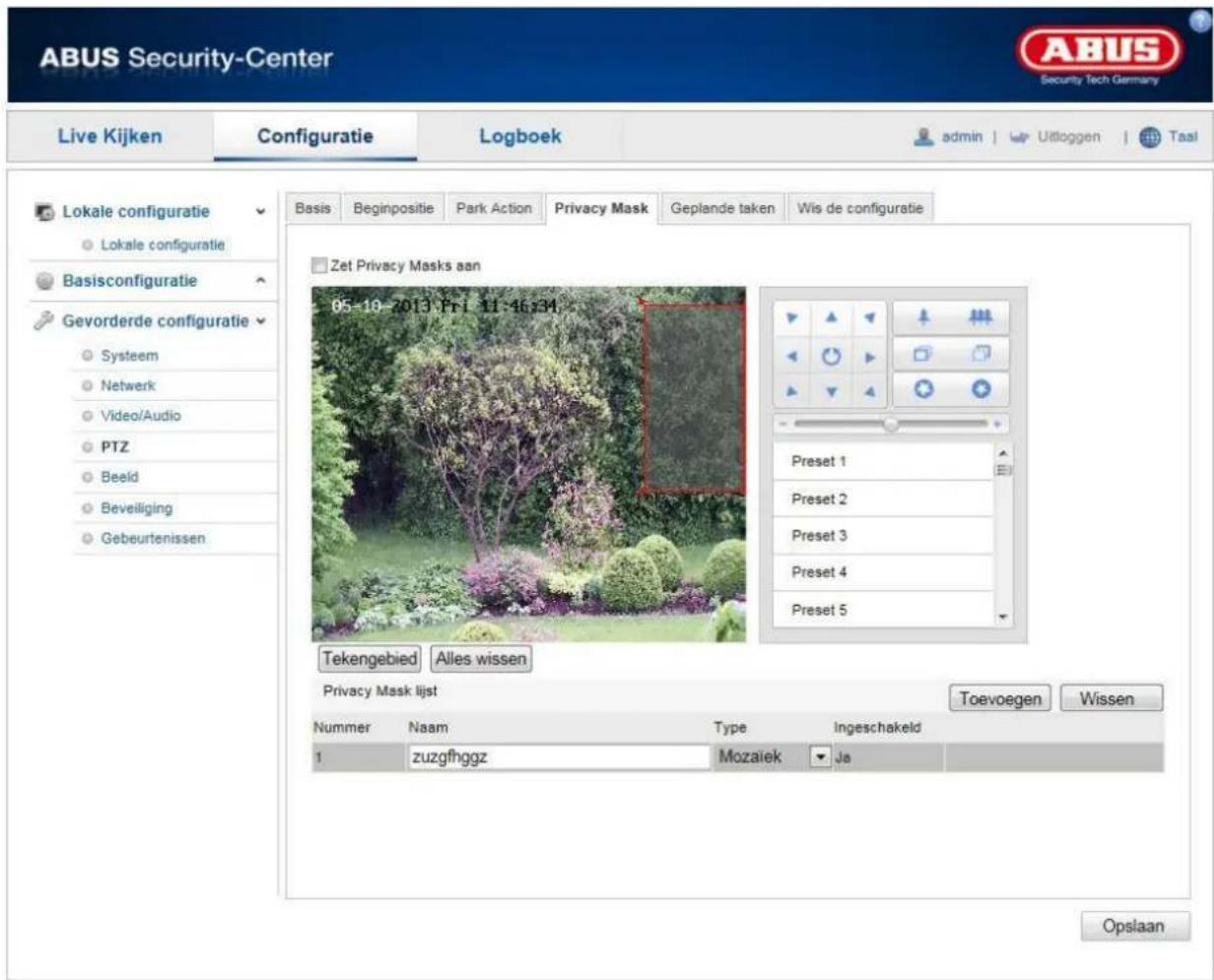

11.3.4.4 Masque de confidentialité ....175

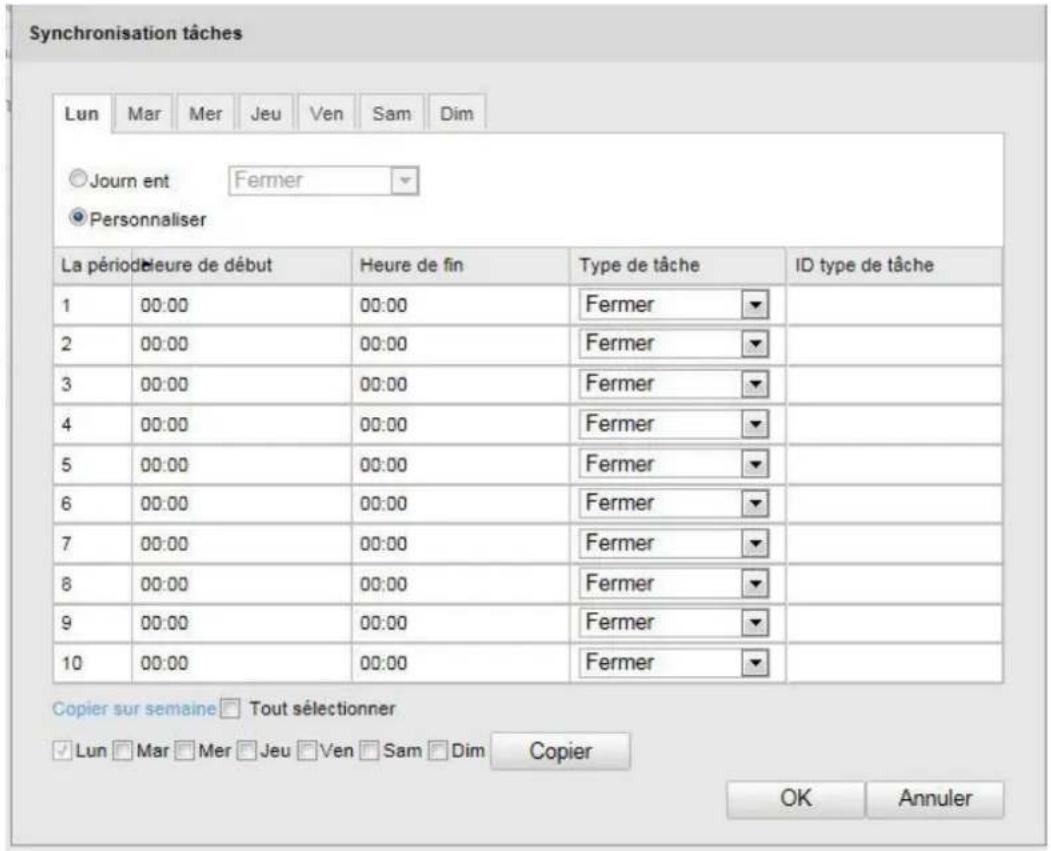

11.3.4.5 Tâches programmées .... 176

11.3.4.6 Effacer configuration .... 178

11.3.5 Image 179

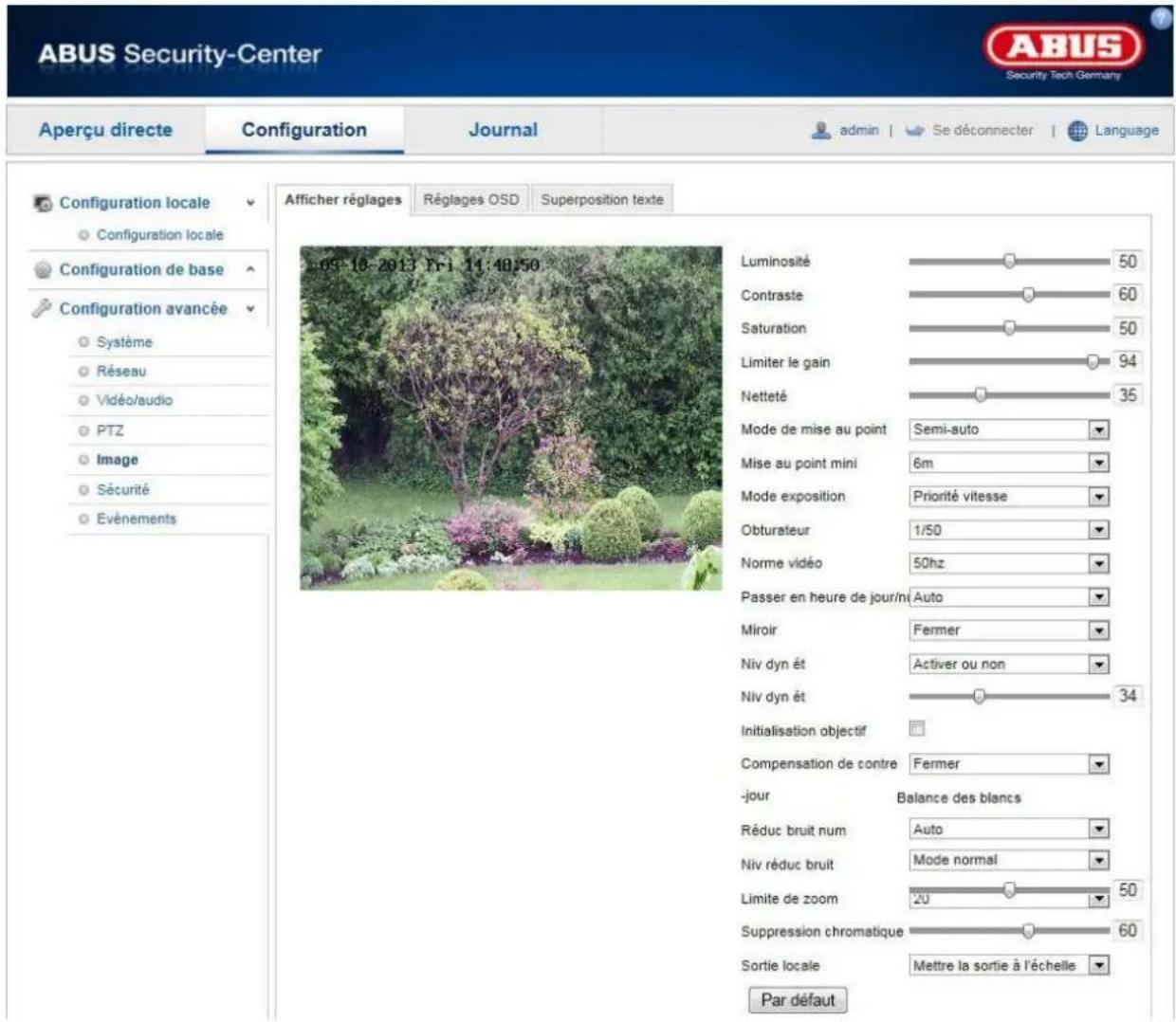

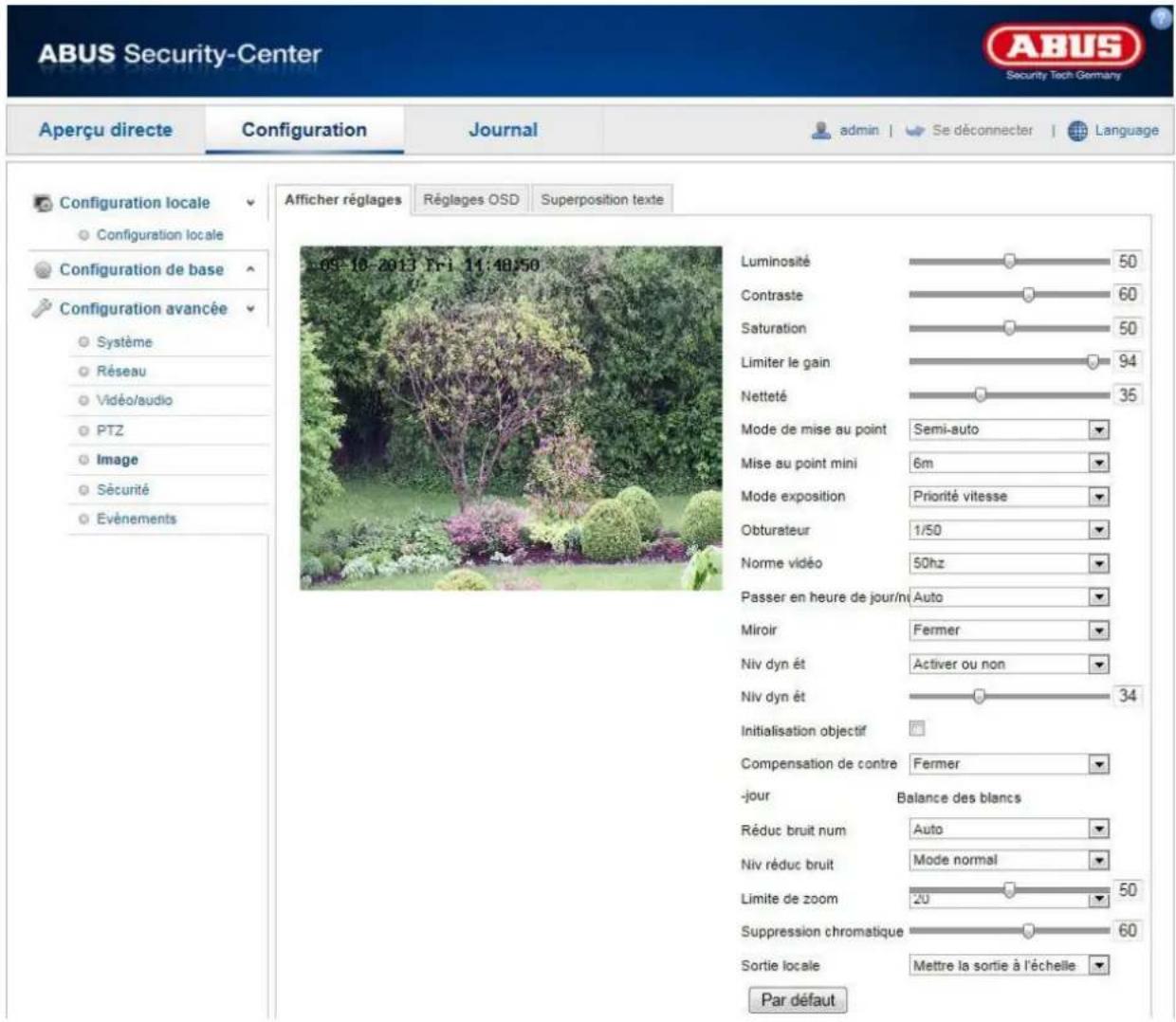

11.3.5.1 Réglages de l'affichage .... 180

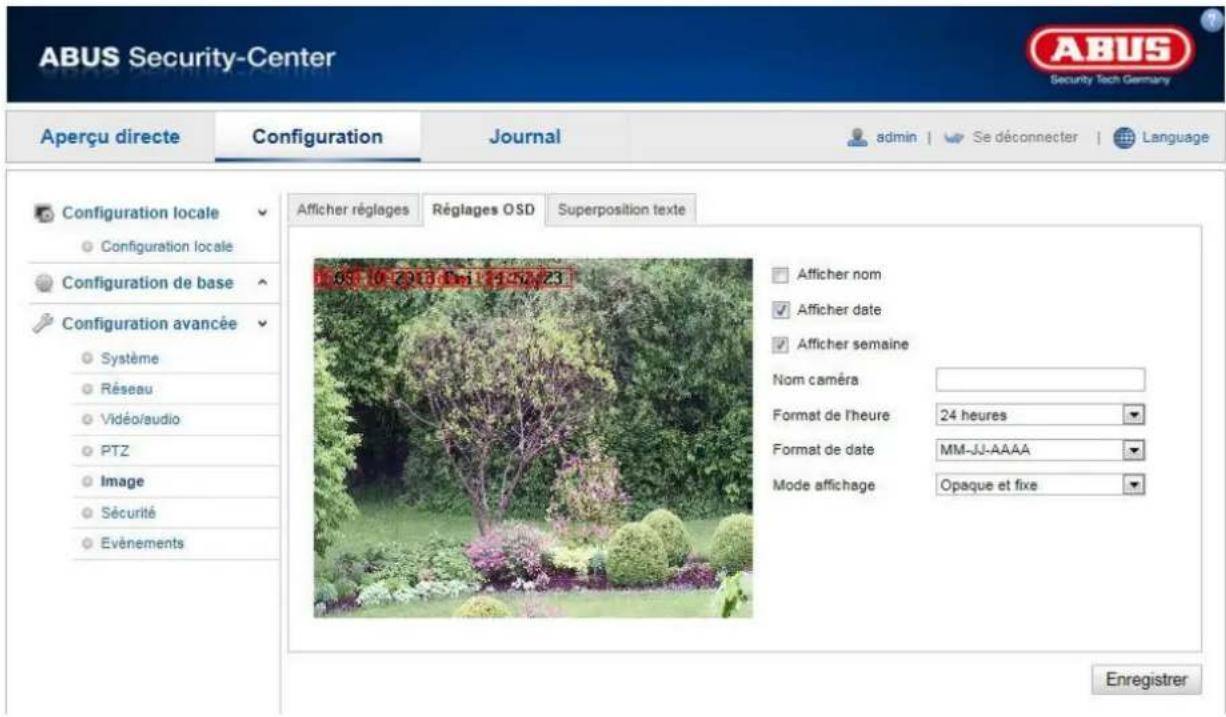

11.3.5.2 Réglages OSD....184

11.3.5.3 Superposition de texte....185

11.3.6 Sécurité .... 186

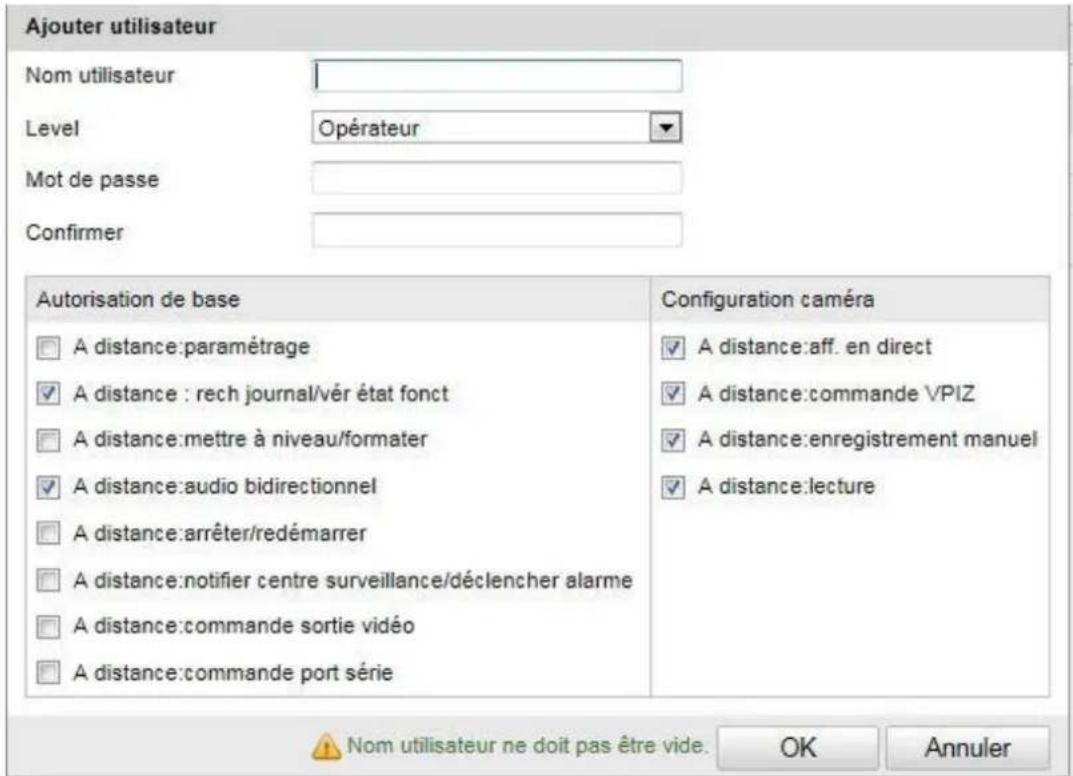

11.3.6.1 Sécurité .... 186

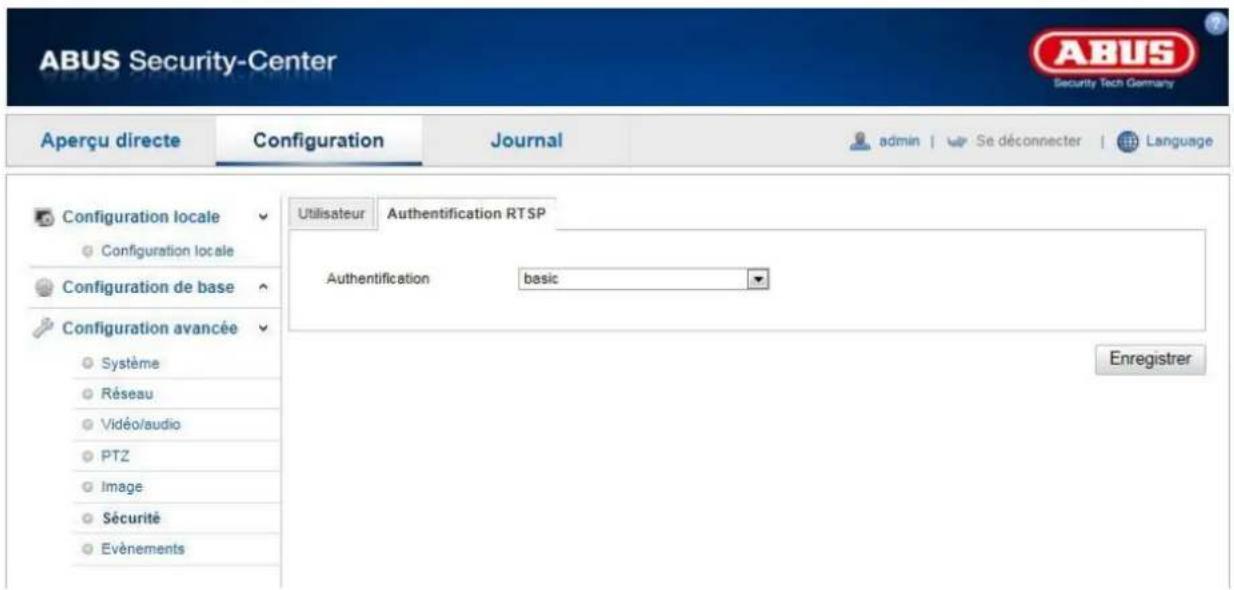

11.3.6.2 Authentication RTSP....188

11.3.7 Événements.... 189

11.3.7.1 Détection de mouvements....190

11.3.7.2 Alarme antisabotage....192

11.3.7.3 Entrée d'alarme .... 194

11.3.7.4 Sortie d'alarme .... 196

11.3.7.5 E-mail 198

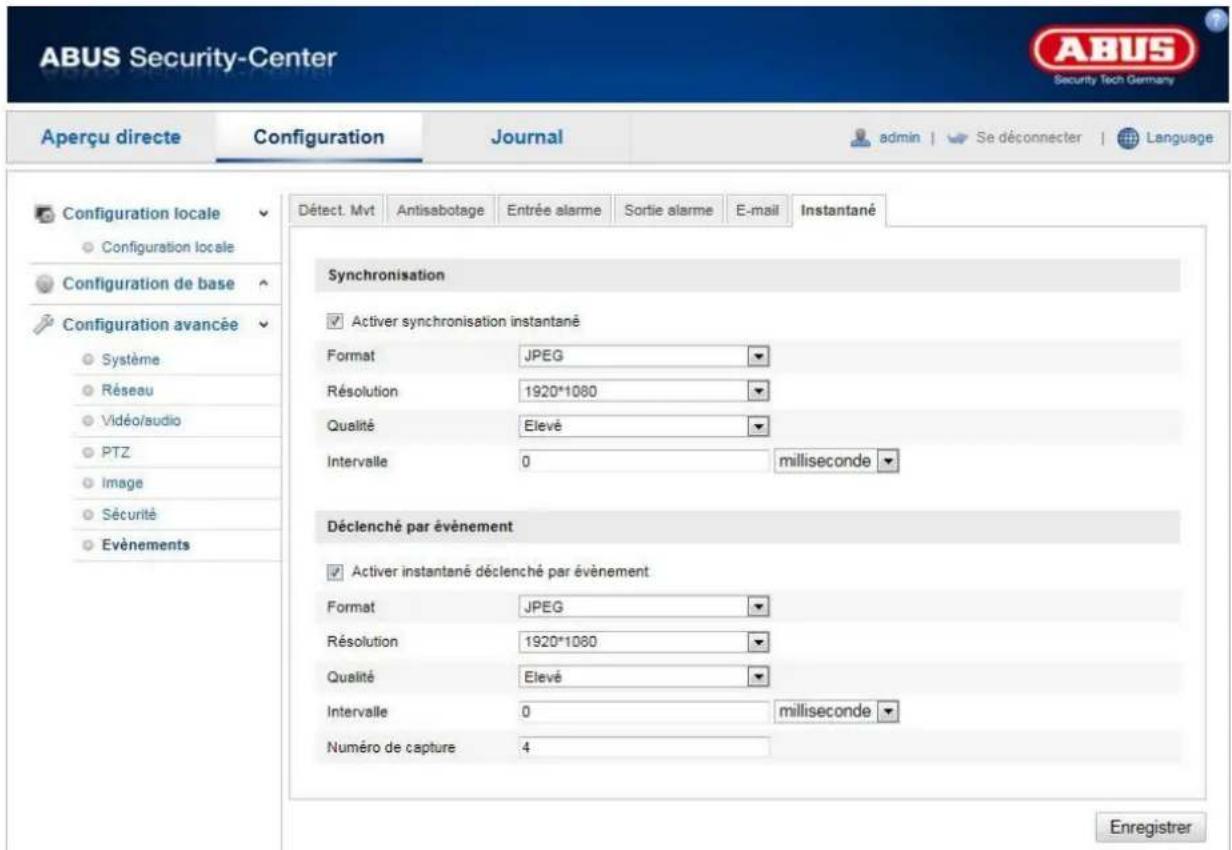

11.3.7.6 Instantané....200

1. Protocole....201

2. Entretien et nettoyage....201

13.1 Entretien....201

13.2 Nettoyage....201

1. Recyclage....202

2. Données techniques ...... 202

1. Usage approprié

La caméra dôme réseau PTZ permet une surveillance discrète et performante. Grâce aux images haute résolution, aux options de commande, à l'objectif haut de gamme et aux fonctions d'alarme, c'est un moyen de surveillance efficace. Le gardien 24 h mobile fait référence : simplement intégrée dans des réseaux IP existants, il combine la précision optique d'une caméra Speeddome et la flexibilité et la pérennité d'une caméra réseau.

2. Livraison

2.1 Dômes intérieurs

Caméra dôme réseau jour/nuit orientable et inclinable zoom 20x

Bloc d'alimentation

Plaque adaptatrice

Cache

Guide de démarrage rapide

Gants

CD

Matériel de fixation

2.2 Dômes extérieurs

Caméra dôme d'extérieur réseau jour/nuit orientable et inclinable zoom 20x

Bloc d'alimentation

Adaptateur

Bande téflon

Guide de démarrage rapide

Gants

CD

Matériel de fixation

3. Caractéristiques et fonctions

• Caméra dôme réseau pan tilt zoom (PTZ)
• Objectif à zoom motorisé 20x
• 8 tours avec jusqu'à 32 positions prédéfinies par tour
• Dual Stream : enregistrement en HD, basse résolution pour accès par application
• Réduction du bruit 3D DNR
• Contrôle de l'angle de visée par réseau et RS-485
• Masquage des zones privées automatique
• 7 entrées d'alarme et 2 sorties d'alarme
• Degré de protection IP66 et chauffage intégré (uniquement dôme extérieur)

4. Description de l'appareil

Numéro du modèle	TVIP81000	TVIP81100	TVIP82000	TVIP82100
Résolution	1280 x 720 (720p)		1920 x 1080 (1080p)
Extérieur		√		√

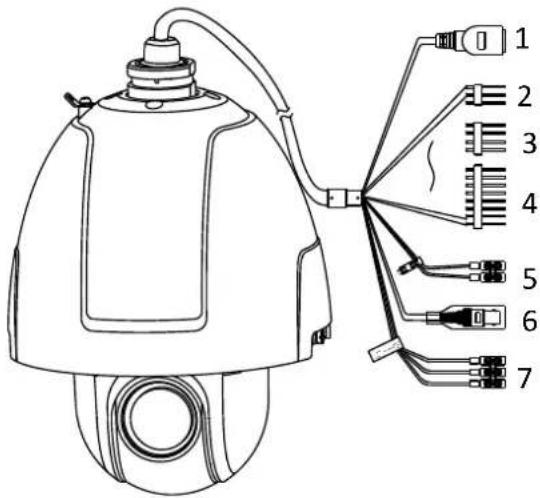

5. Description des branchements

N°	Description
1	Câble réseau
2	Audio
3	Sortie d’alarme
4	Entrée d’alarme
5	RS-485
6	BNC
7	Tension d’alimentation
8	Fente pour carte SD (aucune utilisation)
9	LED de mise sous tension

Veuillez noter que les connexions pour TVIP81000/TVIP81100/TVIP82000/TVIP82100 sont identiques.

6. Montage / installation

Vous trouverez des indications et des variantes d'installation des caméras dôme réseau dans les instructions abrégées d'installation.

7. Initial start-up

La caméra réseau reconnaît automatiquement si une liaison directe doit être établie entre PC et caméra. L'utilisation d'un câble réseau croisé n'est pas nécessaire.

Connexion directe de la caméra réseau avec un PC / ordinateur portable

1. Veillez à utiliser un câble réseau de type Cat5
2. Reliez le câble à l'interface Ethernet du PC / de l'ordinateur portable et de la caméra réseau
3. Branchez l'alimentation électrique de la caméra réseau
4. Configurez l'interface réseau de votre PC / ordinateur portable sur l'adresse IP 192.168.0.2 et la passerelle par défaut (default gateway) sur 192.168.0.1
5. Poursuivez au point 8 pour achever la configuration initiale et établir la liaison avec la caméra réseau.

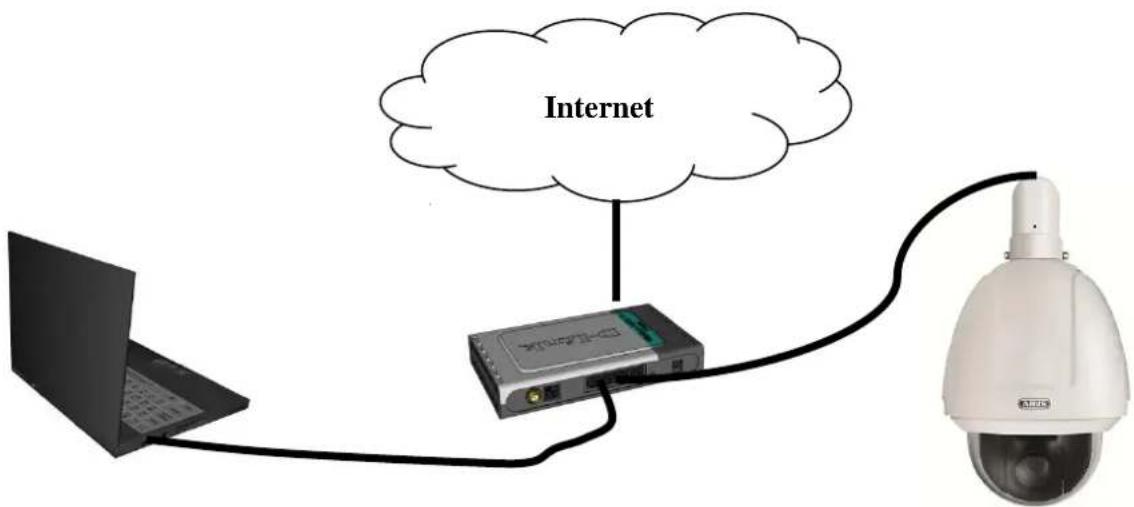

Raccordement de la caméra réseau à un routeur / commutateur

1. Veillez à utiliser pour la mise en réseau un câble réseau de type Cat5.
2. Reliez le PC / l'ordinateur au routeur / commutateur.
3. Reliez la caméra réseau au routeur / commutateur.
4. Branchez l'alimentation électrique de la caméra réseau.
5. Si votre réseau dispose d'un serveur de noms (DHCP), réglez l'interface réseau de votre PC / ordinateur portable sur « Affecter automatiquement adresse IP ».
6. Si vous n'avez pas de serveur de noms (DHCP), configurez l'interface réseau de votre PC / ordinateur portable sur 192.168.0.2 et la passerelle par défaut (Default Gateway) sur 192.168.0.1
7. Poursuivez au point 8 pour achever la configuration initiale et établir la liaison avec la caméra réseau.

8. Premier accès à la caméra réseau

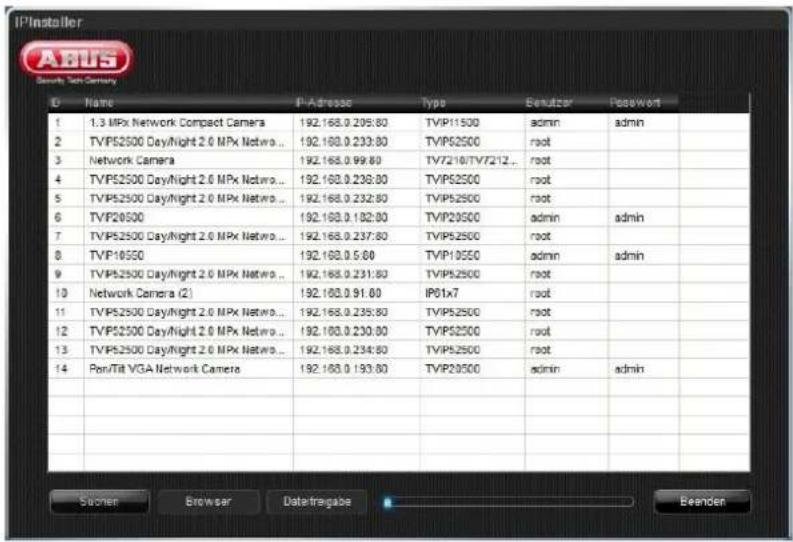

En utilisant le programme Installer IP, vous obtiendrez un premier accès à la caméra réseau.

Une fois que l'assistant a démarré, il détecte toutes les caméras réseau ABUS et tous les serveurs vidéo disponibles sur votre réseau.

Le programme se trouve sur le CD-ROM qui vous a été fourni. Installez le programme sur votre système PC et exécutez-le.

Si votre réseau dispose d'un serveur DHCP, l'attribution de l'adresse IP s'effectue automatiquement pour le PC / l'ordinateur portable, il en est de même pour la caméra réseau.

Si vous ne disposez pas d'un serveur DHCP, la caméra réseau choisit automatiquement l'adresse IP suivante : 192.168.0.100.

Votre système PC doit se trouver dans le même sous-réseau IP afin qu'une communication puisse être établie avec la caméra réseau (adresse IP du PC : p. ex. 192.168.0.2).

La caméra réseau est sur « DHCP » par défaut. Si vous n'utilisez pas de serveur DHCP au sein de votre réseau, nous vous recommandons, après le premier accès à la caméra réseau, de placer l'adresse IP manuellement sur une valeur fixe.

9. Saisie du mot de passe

Un mot de passe administrateur est attribué à la caméra réseau par défaut. Pour des raisons de sécurité, l'administrateur doit immédiatement définir un nouveau mot de passe. Après l'enregistrement de ce nouveau mot de passe administrateur, le nom d'utilisateur et le mot de passe seront demandés à chaque utilisation.

Le compte administrateur est défini par défaut de la façon suivante : nom d'utilisateur « admin » et mot de passe « 12345 ». Lors de chaque accès à la caméra réseau, le navigateur affiche une fenêtre d'authentication et invite à entrer le nom d'utilisateur et le mot de passe. Si vous n'avez plus accès à vos réglages individuels pour le compte administrateur, veuillez vous adresser à notre assistance technique.

Pour entrer le nom d'utilisateur et le mot de passe, veuillez procéder de la façon suivante :

Ouvrez l'Internet Explorer et entrez l'adresse IP de la caméra (ex. : « http://192.168.0.14 »).

Une fenêtre d'authentication apparaît :

-> La connexion à la caméra réseau est alors établie et le système visualise un flux vidéo.

10. Fonctions utilisateur

Ouvrez la page de démarrage de la caméra réseau. L'interface se compose de la façon suivante :

10.1 Barre de menu

En cliquant sur le registre correspondant, sélectionnez « Affichage en temps réel », « Configuration » ou « Journal ».

Bouton	Description
admin	Affichage de l'utilisateur connecté
Abmelden	Déconnexion de l'utilisateur
Sprache	Sélection de la langue souhaitée

10.2 Affichage en direct de l'image

Vous pouvez passer à l'affichage plein écran en double-cliquant.

Bouton		Description
		Activer la vue 4:3
		Activer la vue 16:9
		Afficher la taille d'origine
		Adapter automatiquement la vue au navigateur
Sub-Stream Main Stream		Sélectionner le type de streaming pour l'affichage en temps réel
		Afficher/masquer la commande de la caméra

10.3 Commande audio / vidéo

Bouton	Description
	Désactiver l'affichage en temps réel
	Activer l'affichage en temps réel
	Activer / désactiver le son, régler le volume
	Allumer / éteindre le microphone
	Image instantanée (enregistrement momentané)
	Démarrer / arrêter l'enregistrement manuel
	Démarrer / arrêter le zoom 3D

10.4 Commande de la caméra

10.4.1 Commande PTZ

Pour afficher la commande PTZ, cliquez dans l'affichage en temps réel sur le champ

Bouton	Description
	Touches fléchées :commande des mouvements d'inclinaison etd'orientationDémarrer / arrêter une rotation à 360°
	Zoomer / dézoomer
	Mise au point de près / de loin
	Commande du diaphragme
	Réglage de la vitesse d'orientation et d'inclinaison
	Activation des spots IR (non disponible)
	Activation de l'essuie-glace (non disponible)
	Mise au point One Touch (non disponible)
	Initialisation de l'objectif (non disponible)

10.4.2 Préréglages

Sélectionnez l'onglet Préréglages pour appeler, régler ou supprimer jusqu'à 256 positions préréglées. Utilisez les boutons de commande PTZ pour sélectionner la position souhaitée.

Cliquez sur le bouton pour enregistrer le préréglage.

Bouton	Description
	Sélection de la position préréglée souhaitée. La position sélectionnée apparaît sur fond bleu.
	Consulter la position
	Créer la position
	Effacer la position

Réglages prédéfinis :

le tableau suivant vous présente les valeurs préréglées qui peuvent être uniquement consultées, sans toutefois pouvoir être configurées.

Réglages prédéfinis	Fonction	Réglages prédéfinis	Fonction
33	Renversement automatique	93	Détermination manuelle des limitations
34	Retour à la position de départ	94	Redémarrage à distance
35	Consulter tour 1	95	Consulter menu OSD
36	Consulter tour 2	96	Arrêter balayage
37	Consulter tour 3	97	Démarrer balayage aléatoire
38	Consulter tour 4	98	Démarrer le frame scan
39	Filtre d'arrêt IR activé	99	Démarrer l'auto-scan
40	Filtre d'arrêt IR désactivé	100	Démarrer scan d'inclinaison
41	Consulter modèle 1	101	Démarrer balayage panoramique
42	Consulter modèle 2	102	Consulter tour 5
43	Consulter modèle 3	103	Consulter tour 6
44	Consulter modèle 4	104	Consulter tour 7
92	Démarrer délimitations	105	Consulter tour 8

10.4.3 Réglages des tours

Un tour est composé d'une série de préréglages. Vous pouvez créer jusqu'à 8 tours avec jusqu'à 32 préréglages chacun.

Veuillez noter que les préréglages devant être ajoutés à un tour sont déjà prédéfinis.

Pour créer un nouveau tour, veuillez procéder comme suit :

sélectionnez l'onglet Patrouille. Sélectionnez le tour souhaité. Pour

ajouter des préréglages au tour, cliquez sur le bouton

Sélectionnez le préréglage souhaité et réglez la durée et la vitesse de patrouille.

Durée du tour	Temps d'arrêt sur une position prédéfinie (préréglage). Après écoulement de cette durée, la caméra passe au prochain préréglage.
Vitesse des tours	Réglage de la vitesse de déplacement vers le prochain préréglage.

Bouton	Description
	Sélection du tour souhaité.Si vous cliquez sur le bouton du préréglage 1, le tour est réinitialisé.
3 Preset3 5s 20	Position préréglée ajoutée avec durée du tour et vitesse du tour.
	Démarrer tour
	Arrêter tour
	Enregistrer tour
	Supprimer la position préréglée, pour le préréglage 1, le tour entier est supprimé

10.4.4 Réglages des modèles

Un modèle est composé de différentes fonctions d'orientation, d'inclinaison et de zoom. Vous pouvez créer jusqu'à 4 modèles différents. Pour créer un modèle, veuillez procéder comme suit.

Dans la commande de la caméra, sélectionnez l'onglet Modèle

Sélectionnez un modèle et activez-le avec nous pouvez alors définir la route souhaitée avec les touches fléchées.

ur s'affiche à l'écran de la manière suivante :

pour enregistrer le modèle, cliquez sur le symbole

Bouton	Description
	Sélection du modèle souhaité, celui-ci s'affiche sur fond bleu.
	Démarrer modèle
	Arrêter modèle
	Démarrer l'enregistrement modèle
	Arrêter l'enregistrement modèle
	Supprimer le modèle

11. Configuration

11.1. Configuration locale

Le point de menu « Configuration locale » vous permet de procéder aux réglages pour l'affichage en direct, les chemins des fichiers d'enregistrement et les enregistrements momentanés.

Paramètres d'affichage en direct

Vous pouvez régler ici le type de protocole et la performance pour l'affichage en direct.

Protocole

TCP : Mise à disposition complète des données streaming ainsi que qualité vidéo élevée, cela influe cependant sur la transmission en temps réel

UDP: Transmission audio et vidéo en temps réel

HTTP : Offre la même qualité que TCP, mais des ports spéciaux ne sont pas configurés dans les réglages du réseau.

Performance d'affichage en direct

Vous pouvez procéder ici au réglage de la performance de l'affichage en direct.

Configuration du fichier d'enregistrement

Vous pouvez ici définir la taille de fichier pour les enregistrements, le chemin d'enregistrement et le chemin pour les fichiers téléchargés. Pour appliquer les modifications, cliquez sur « Sauvegarder ».

Taille du fichier d'enregistrement

Vous avez le choix entre 256 Mo, 512 Mo et 1 Go comme taille de fichier pour les enregistrements et les vidéos téléchargées.

Enregistrer les fichiers dans

Vous pouvez déterminer ici le chemin de fichier qui doit être utilisé pour les enregistrements manuels.

Le chemin C:\\\Web\RecordFiles est utilisé par défaut.

Enregistrer fichier téléchargé dans

Vous pouvez déterminer ici le chemin de fichier pour les vidéos téléchargées.

Par défaut, le chemin suivant est proposé : C:\\\Web\DownloadFiles

Paramètres images et clips

Vous pouvez ici enregistrer les chemins pour les images instantanées prises pendant la lecture et les vidéos découpées.

Enregistrer instantané d'affichage en direct dans

Sélectionnez le chemin de fichier pour les instantanés provenant de l'affichage en temps réel.

Par défaut, le chemin suivant est proposé : C:\\\Web\CaptureFiles

En lecture, enreg instantanés dans

Vous pouvez enregistrer ici le chemin sous lequel les instantanés provenant de la lecture doivent être enregistrés.

Par défaut, le chemin suivant est proposé : C:\\\Web\PlaybackPics

Enregistrer les clips dans

Vous pouvez enregistrer ici le chemin sous lequel les vidéos doivent être enregistrées.

Par défaut, le chemin suivant est proposé : C:\\\Web\PlaybackFiles

11.2 Configuration de base

Vous trouverez tous les réglages de la « Configuration de base » au point de menu « Configuration avancée ». Veuillez à ce propos tenir compte de la colonne « Disponible en » dans les descriptions de la « Configuration avancée ».

11.3 Configuration avancée

11.3.1 Système

Point de menu	Description	Disponible en mode
Informations sur le matériel	Affichage des informations concernant l'appareil	Configuration de base, configuration avancée
Réglage de l'heure	Configuration de l'indication de temps	Configuration de base, configuration avancée
Maintenance	Configuration de la maintenance du système	Configuration de base, configurationConfiguration
RS485	Configuration de l'interface RS485	Configuration avancée
Heure d'été(Daylight Saving Time)	Configuration du passage automatique à l'heure d'été	Configuration avancée

11.3.1.1 Informations sur le matériel

Informations de base

Nom appareil :

Vous pouvez ici attribuer un nom d'appareil au Speeddome. Cliquez sur « Enregistrer » pour le mémoriser.

Modèle :

Affichage du numéro du modèle

Numéro série :

Affichage du numéro de série

Version micrologiciel :

Affichage de la version du micrologiciel

Version d'encodage :

Affichage de la version de codage

Nombre de canaux :

Affichage du nombre de canaux

Nombre d'entrées d'alarme :

Affichage du nombre d'entrées d'alarme

Nombre de sorties d'alarme :

Affichage du nombre de sorties d'alarme

11.3.1.2 Réglage de l'heure

Fuseau horaire

Sélection du fuseau horaire (GMT)

Synchronisation

NTP

À l'aide du Network Time Protocol (NTP), il est possible de synchroniser l'heure du Speeddome avec un serveur de temps.

Activez NTP pour utiliser la fonction.

Adresse du serveur

Adresse IP du serveur NTP.

Port NTP

Numéro de port réseau du service NTP (par défaut : port 123)

Synch. temp. manuelle

Heure appareil

Affichage de l'heure de l'ordinateur

Régler l'heure

Affichage de l'heure actuelle grâce au réglage des fuseaux horaires.

Cliquez sur « Sync. avec heure ordinateur » pour reprendre l'horaire de l'ordinateur.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.1.3 Maintenance

Redémarrer

Cliquez sur « Redémarrer » pour redémarrer l'appareil.

Par défaut

Restaurer.

Cliquez sur « Restaurer » pour réinitialiser tous les paramètres, sauf les paramètres IP.

Par défaut

Sélectionnez ce point pour réinitialiser tous les paramètres.

Importer fichier config.

Fichier config.

Sélectionnez ici le chemin de fichier pour importer un fichier de configuration.

État

Affichage de l'état de l'import

Exporter fichier config.

Cliquez sur Exporter pour exporter un fichier de configuration.

Mettre à niveau à distance

Micrologiciel

Sélectionnez le chemin pour la mise à jour du micrologiciel du speeddome.

État

Affichage de l'état des mises à jours.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.1.4 RS485

Débit en bauds

Le débit en bauds vous permet de régler la vitesse de transmission, le réglage par défaut est de 9600 bps. Vous avez le choix entre 2400 bps, 4800 bps, 9600 bps, 19200 bps et 38400 bps.

Bit de données

Réglages des tailles de données pour la transmission. Vous avez le choix entre 5, 6, 7 ou 8 Bits.

Bit d'arrêt

Réglage de la valeur du bit d'arrêt pour la transmission des données. Vous avez le choix entre 1 et 2.

Parité

Réglage de la parité pour vérifier l'absence d'erreurs de transmission des paquets de données. Vous pouvez sélectionner les réglages suivants : « aucune », « paire », « impaire ».

Commande de flux

La commande de flux est nécessaire pour transmettre au speeddome l'information selon laquelle la transmission des données est trop rapide et que des paquets de données sont perdus. Vous avez le choix entre : « aucune », « matérielle », « commande soft flow ».

Protocole PTZ

Sélection du protocole pour la commande du speeddome. Vous avez le choix entre ABUS, Pelco D et Pelco P.

Adresse PTZ

Affectation de l'ID de l'appareil, vous pouvez choisir une ID entre 0 et 255.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.1.5 Heure d'été

Heure d'été

Activer heure d'été

Sélectionnez « Heure d'été » pour adapter automatiquement l'heure du système à l'heure d'été.

Heure de début

Déterminez le moment du passage à l'heure d'été.

Heure de fin

Déterminez le moment du passage à l'heure d'hiver.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.2 Réseau

Point de menu	Description	Disponible en mode
TCP/IP	Réglages des données TCP/IP	Configuration de base, configuration avancée
Port	Réglages des ports utilisés	Configuration de base, configuration avancée
DDNS	Réglages des données DDNS	Configuration avancée
FTP	Réglages des données FTP	Configuration avancée
UPnPTM	Réglages des données UPnP	Configuration avancée

11.3.2.1 TCP/IP

Pour pouvoir utiliser le Speeddome via un réseau, vous devez configurer correctement les réglages TCP/IP.

Paramètres carte réseau

Type de carte réseau

Sélectionnez le réglage pour votre adaptateur réseau.

Vous avez le choix entre les valeurs suivantes : 10M Half-dup ; 10M Full-dup ; 100M Half-dup ;

Si un serveur DHCP est disponible, cliquez sur DHCP pour reprendre automatiquement une adresse IP et d'autres réglages réseau. Les données sont reprises automatiquement du serveur et ne peuvent pas être modifiées manuellement.

Si aucun serveur DHCP n'est disponible, remplissez les données suivantes manuellement.

Adresse IPv4

Réglage de l'adresse IP pour le speeddome

Masque de sous-réseau IPv4

Paramétrage manuel du masque de sous-réseau pour le speeddome

Passerelle IPv4 par défaut

Réglage du routeur standard pour le speeddome.

Adresse MAC

Ici s'affiche l'adresse matérielle de la caméra, vous ne pouvez pas la modifier.

MTU

Réglage de l'unité de transmission, sélectionnez une valeur entre 500 et 9676. Le réglage par défaut est 1500.

Serveur DNS

Serveur DNS privilégié

Des réglages du serveur DNS sont nécessaires pour certaines applications. (p. ex. envoi d'e-mail). Entrez ici l'adresse du serveur DNS privilégié.

Autre serveur DNS

Au cas où le serveur DNS est inaccessible, ce serveur DNS de secours est utilisé. Veuillez enregistrer ici l'adresse du serveur de secours.

i	Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.2.2 Port

Si vous souhaitez avoir un accès externe au speeddome, les ports suivants doivent être configurés.

Port HTTP

Le port standard assigné au protocole HTTP est le port 80. Ce port peut également se voir attribuer une valeur dans la plage 1024\~65535. Si plusieurs speeddomes se trouvent dans le même sous-réseau, chaque caméra doit avoir son propre port HTTP unique.

Port RTSP

Le port standard assigné au protocole RTSP est le port 554. Ce port peut également se voir attribuer une valeur dans la plage 1024\~65535. Si plusieurs speeddomes se trouvent dans le même sous-réseau, chaque caméra doit avoir son propre port RTSP unique.

Port HTTPS

Le port standard assigné au protocole HTTPS est le port 443.

i	Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.2.3 DDNS

DDNS

DynDNS ou DDNS (dynamic DNS) est un système qui permet d'actualiser en temps réel un nom de domaine. La caméra réseau dispose d'un client DynDNS intégré qui peut exécuter de manière autonome l'actualisation de l'adresse IP auprès d'un fournisseur DynDNS. Si la caméra réseau est raccordée à un routeur, nous vous conseillons d'utiliser la fonction DynDNS du routeur.

L'illustration représente l'accès/actualisation de l'adresse IP par le service DynDNS.

Activer DDNS

Active ou désactive la fonction DDNS.

Type DDNS

Sélectionnez le type de DDNS. Vous avez le choix entre « DynDNS » et « ABUS DDNS ».

Adresse du serveur

Sélectionnez un fournisseur DDNS. Vous devez disposer d'un accès auprès de ce fournisseur DDNS (p. ex. www.dyndns.org).

Si vous avez choisi « ABUS DDNS » comme type de DDNS, l'adresse du serveur est proposée automatiquement.

Domaine

Saisissez le nom du domaine (host service), (par ex. ma caméra IP.dyndns.org).

Port

Indiquez ici le port pour le transfert de port.

Nom utilisateur

Identifiant de votre compte DDNS

Mot de passe

Mot de passe de votre compte DDNS

Confirmer

La confirmation de votre mot de passe est obligatoire.

Création d'un compte DDNS

Création d'un nouveau compte sur DynDNS.org :

Saisie des informations du compte :

DynDNS.com

Notez vos données utilisateur et saisissez-les dans la configuration de la caméra réseau.

Accès à la caméra réseau par DDNS

Si la caméra réseau est raccordée à un routeur, l'accès par DynDNS doit être configuré dans le routeur. Vous trouverez sur la page d'accueil de la société ABUS Security-Center www.abus-sc.com une description pour configurer des modèles courants de routeurs DynDNS.

L'illustration suivante représente l'accès à une caméra réseau raccordée à un routeur par DynDNS.org.

Pour que l'accès DynDNS via un routeur fonctionne, un transfert de ports de tous les ports concernés (au moins RTSP + HTTP) doit être configuré dans le routeur.

ABUS DDNS

1. Pour pouvoir utiliser la fonction DDNS ABUS, vous devez auparavant configurer un compte sur www.abus-server.com. Pour ce faire, tenez compte de la FAQ présentée sur le site Internet.
2. Activez la case « Activer DDNS » et sélectionnez ensuite le type DDNS « DDNS ABUS »
3. Reprenez vos données en cliquant sur « Enregistrer ». L'adresse IP de votre connexion Internet est alors actualisée chaque minute sur le serveur.

11.3.2.4 FTP

Pour télécharger des vidéos ou des images sur un serveur FTP, il faut que les réglages suivants aient été effectués.

Adresse du serveur

Indiquez ici l'adresse IP du serveur FTP.

Port

Veuillez saisir le numéro de port du serveur FTP. Le port standard assigné au serveur ftp est le port 21.

Nom utilisateur

Nom d'utilisateur du compte configuré dans le serveur FTP

Mot de passe

Mot de passe du compte configuré dans le serveur FTP

Confirmer

Veuillez saisir une nouvelle fois votre mot de passe.

Structure du répertoire

Sélectionnez ici l'emplacement de mémorisation pour les données téléchargées. Vous avez le choix entre « Enregistrer dans le répertoire racine » ; « Enregistrer dans le répertoire parent » ; « Enregistrer dans le répertoire enfant ».

Répertoire parent

Ce point de menu est disponible uniquement si « Enregistrer dans le répertoire parent » ou « Enregistrer dans le répertoire enfant » a été sélectionné. Vous pouvez sélectionner ici le nom pour le répertoire supérieur. Les fichiers sont enregistrés dans un dossier du serveur FTP.

Choisissez entre « Utiliser nom appareil », « Utiliser n° appareil », « Utiliser adr. IP appareil »

Répertoire enfant

Sélectionnez ici le nom du sous-répertoire. Le dossier est configuré dans le répertoire supérieur. Vous avez le choix entre « Utiliser nom caméra », « Utiliser n° caméra ».

Type de téléchargement

Marquez « Télécharger image » pour télécharger des images sur le serveur FTP.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.2.5 UPnP™

La fonction UPnP (Universal Plug and Play) permet une commande confortable des appareils dans un réseau IP. La caméra réseau apparaît ainsi p. ex. comme périphérique réseau dans l'environnement réseau Windows.

Activer UPnP

Activez ou désactivez la fonction UPnP

Surnom

Affichage de l'adresse MAC de la caméra

Mappage de port

L'Universal Plug and Play (UPnP) pour la redirection de port est activé dans ce menu. Si votre routeur supporte le protocole UPnP, la redirection de port pour flux vidéo sera automatiquement activée pour la caméra réseau par le routeur.

Indiquez ici si vous souhaitez effectuer le transfert de port automatiquement ou manuellement. Vous avez le choix entre « Auto » ou « Manuel ».

Nom de protocole :

HTTP

Le port standard assigné au protocole HTTP est le port 80. Ce port peut également se voir attribuer une valeur dans la plage 1025\~65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait si possible que chaque caméra se voit attribuer son propre port HTTP et que ce port ne soit pas déjà attribué par ailleurs.

RTSP

Le port standard assigné au protocole RTSP est le port 554. Ce port peut également se voir attribuer une valeur dans la plage 1025\~65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait si possible que chaque caméra se voit attribuer son propre port RTSP et que ce port ne soit pas déjà attribué par ailleurs.

SDK (port de commande)

Le port standard assigné au protocole SDK est le port 8000. Port de communication pour les données internes. Ce port peut également se voir attribuer une valeur dans la plage 1025\~65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait si possible que chaque caméra se voit attribuer son propre port SDK et que ce port ne soit pas déjà attribué par ailleurs.

Port externe

Vous ne pouvez modifier manuellement les ports que si le réglage du « Mapping Port Type » a été modifié, pour un réglage manuel.

État

Indique si le port externe est valide ou invalide.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.3 Vidéo / audio

Point de menu	Description	Disponible en mode
Vidéo	Réglages pour la lecture vidéo	Configuration de base, configuration avancée
Audio	Réglages pour la lecture audio	Configuration de base, configuration avancée

11.3.3.1 Vidéo

Type de trame

Sélectionnez le type de trame pour la caméra speeddome. Sélectionnez « Flux principal (normal) » pour l'enregistrement et l'affichage en temps réel avec une bonne largeur de bande. Sélectionnez « Sous-flux » pour l'affichage en temps réel avec une largeur de bande limitée.

Type de vidéo

Sélectionnez le type de flux « Vidéo » ou « Vidéo & audio ».

Le signal audio n'est enregistré que si le type de flux « Vidéo & audio » a été sélectionné.

Résolution

Réglez ici la résolution des données vidéo. Selon le modèle de caméra, vous avez le choix entre 1280*720P; 1280*960; 1920*1080P.

Type de débit binaire

Indique le débit du flux vidéo. La qualité vidéo peut varier selon l'intensité des mouvements. Vous avez le choix entre un débit constant et un débit variable.

Qualité vidéo

Vous ne pouvez sélectionner ce point de menu que si vous avez choisi un débit variable. Réglez ici la qualité des données vidéo. La qualité vidéo peut varier selon l'intensité des mouvements. Vous avez le choix entre six qualités différentes de vidéo : « Minimale », « Très faible », « Faible », « Moyenne », « Élevée » ou « Maximale ».

Fréquence d'image

Indique le nombre d'images affichées par seconde.

Débit binaire maxi

La fréquence d'images du flux vidéo est fixée sur une certaine valeur. Réglez la fréquence d'images max. entre 32 et 16384 Kbps. Une valeur supérieure correspond à une qualité supérieure, mais nécessite une largeur de bande plus importante.

Encodage vidéo

Sélectionnez un standard pour le codage vidéo. Vous avez le choix entre H.264, MPEG-4 et MJPEG.

Profil

Sélectionnez ici un profil. Vous avez le choix entre « Profil de base », « Profil principal » et « Profil élevé ».

Intervalle image I

Réglez ici l'intervalle d'images I, la valeur doit être comprise entre 1 et 400.

i	Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.3.2 Audio

Sélectionnez ici l'encodage pour la transmission audio.

Vous avez le choix entre G.711ulaw; G.711alaw et G.726.

i	Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.4 PTZ

Point de menu	Description	Disponible en mode
Élémentaire	Réglages de base de la fonction PTZ	Configuration avancée
Position initiale	Réglage de la position initiale	Configuration avancée
Action parking	Réglage de l'action de parking	Configuration avancée
Masque de confidentialité	Définition des zones privées	Configuration avancée
Tâches programmées	Définition des tâches programmées	Configuration avancée
Effacer config.	Suppression des réglages PTZ	Configuration avancée

11.3.4.1 Principes

Paramètres de base

Activer pano proportionnel

Activez cette fonction pour adapter la vitesse de rotation / d'inclinaison au zoom correspondant. En cas de fort zoom, la vitesse de rotation / d'inclinaison est plus faible pour que l'image ne se déplace pas trop vite dans l'affichage en temps réel.

Activer gel préréglage

Si cette fonction est activée, la caméra passe, en mode d'affichage en temps réel, directement d'une scène définie par préréglage à une autre. Les zones intermédiaires ne sont pas affichées afin de maintenir l'efficacité de la surveillance. L'exploitation de la bande passante dans le réseau peut baisser de ce fait.

Quand un modèle est consulté, le gel préréglage est désactivé

Vitesse préréglage

Vous pouvez choisir ici une vitesse de préréglage prédéfinie de 1 à 8.

Vitesse commande clavier

Vous pouvez régler ici la vitesse de réponse via le pupitre de commande. Vous avez le choix entre « Faible », « Normal » et « Élevé ».

Vitesse balayage auto

La caméra speeddome dispose de cinq modes différents de scan : balayage auto, scan d'inclinaison, frame scan, scan aléatoire et balayage panoramique. Pour la vitesse de balayage, il est possible de régler une valeur entre 1 et 40.

OSD PTZ

État zoom

Réglez ici la durée d'affichage pour l'état de zoom. Vous avez le choix entre 2 secondes, 5 secondes, 10 secondes, « Toujours fermer » et « Toujours ouvrir ».

État PT

Réglez ici la durée d'affichage pour l'angle azimut lors de la rotation et de l'inclinaison. Vous avez le choix entre 2 secondes, 5 secondes, 10 secondes, « Toujours fermer » et « Toujours ouvrir ».

État préréglage

Sélectionnez ici la durée d'affichage pour le nom préréglage lors de la consultation d'une position préréglage. Vous avez le choix entre 2 secondes, 5 secondes, 10 secondes, « Toujours fermer » et « Toujours ouvrir ».

Mémoire hors tension

Point de reprise temporelle

Après un redémarrage, la caméra peut reprendre son dernier état PTZ ou la dernière opération effectuée. Vous pouvez déterminer ici la durée au bout de laquelle la reprise de la dernière opération doit démarrer. Vous avez le choix entre 30 secondes, 60 secondes, 300 secondes ou 600 secondes.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.4.2 Position initiale

La position initiale est le point de départ des coordonnées PTZ. Cela peut être adapté ou réglé manuellement.

Pour définir une position initiale manuellement, veuillez procéder comme suit. À l'aide des touches de commande PTZ, passez à la position souhaitée. Vous avez également la possibilité de fixer une position prédéfinie comme position initiale. Cliquez alors sur « Déclarer » pour enregistrer la position. Avec « Aller à », vous pouvez appeler une position initiale prédéfinie. Pour effacer une position initiale, cliquez sur « Effacer ».

Cette fonction vous permet de démarrer automatiquement le speeddome après une phase d'inactivité (durée de parking) pour une opération de parking préindiquée (p. ex. modèle, patrouille, scan, preset, etc.).

Veuillez noter que « Tâches programmées » a la priorité sur l'action de parking ! Si les deux opérations sont activées, seules les « Tâches programmées » sont exécutées.

Activez la fonction pour pouvoir utiliser l'action de parking.

Heure parking

Déterminez la durée de parking en secondes, vous avez le choix entre 5 et 720 secondes.

Type action

Déterminez ici quelle action doit démarrer après la durée de parking.

Vous avez le choix entre : balayage auto, frame-scan, scan aléatoire, patrouille, modèle, preset, scan panoramique, scan d'inclinaison

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.4.4 Masque de confidentialité

À l'aide d'une zone privée, vous pouvez couvrir certaines zones de l'affichage en temps réel afin d'éviter que ces zones ne soient enregistrées ou ne puissent être observées dans l'affichage en temps réel.

Procédez de la manière suivante pour configurer une zone privée. Cochez la case

« Activer masques confidentialité ». À l'aide des boutons de commande PTZ, naviguez jusqu'à la zone souhaitée.

Pour ajouter une zone privée, sélectionner « Dessiner une ». Vous pouvez alors marquer une zone dans l'image de la caméra, à l'aide de la souris. Cliquez ensuite sur « Arrêter dessin ». En cliquant sur « Ajouter », vous pouvez maintenant modifier le nom et le type de la zone privée.

Pour supprimer un masquage de zone privée, sélectionnez le numéro dans la liste et cliquez sur « Supprimer ».

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.4.5 Tâches programmées

Vous pouvez définir ici, à l'aide d'un planning, quelles actions doivent être effectuées certains jours de la semaine, à certains horaires.

Cochez d'abord la case « Activer tâche programmée ».

Fixez alors une heure de parking au bout de laquelle la caméra speeddome commence la tâche programmée.

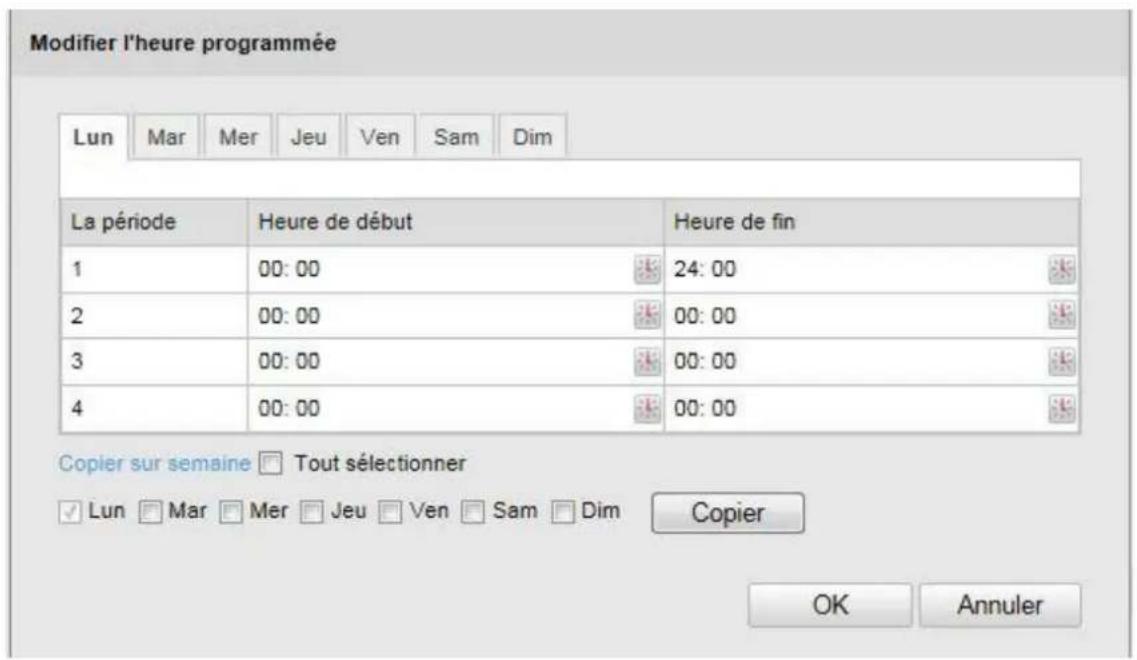

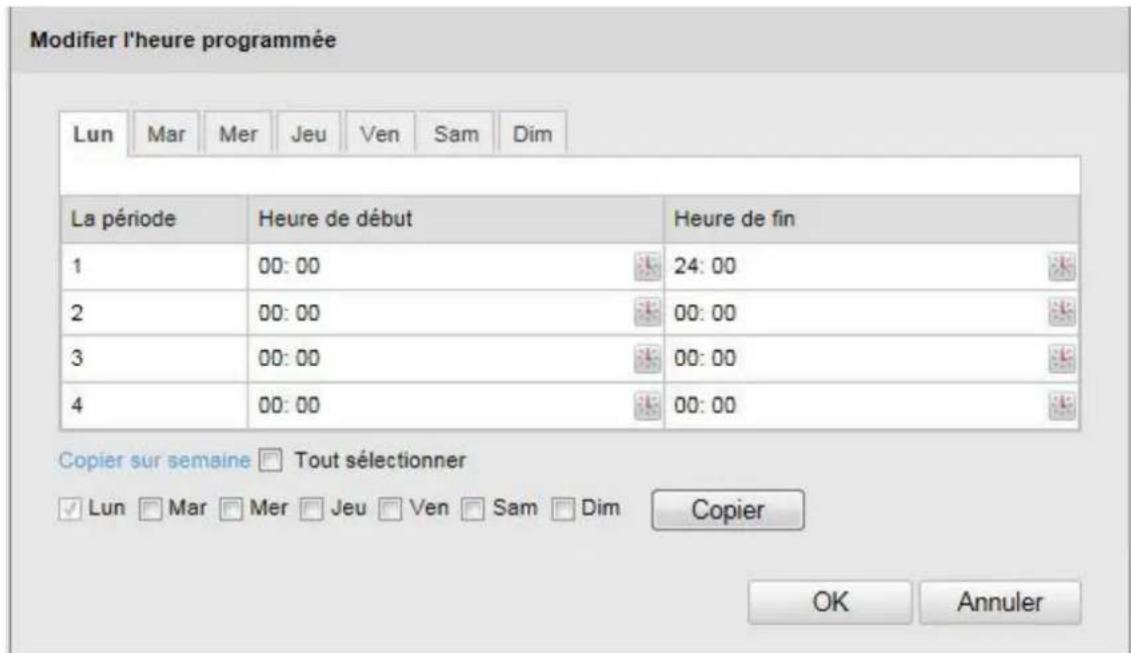

Configurez alors le planning comme suit. Cliquez sur « Editer tâches »

La fenêtre suivante apparaît alors :

Sélectionnez alors un jour de la semaine pour la tâche programmée. Sélectionnez « Journ ent » si la tâche doit être effectuée toute la journée. Pour enregistrer certains intervalles de temps, sélectionnez « Personnaliser ». Indiquez alors l'heure de début et l'heure de fin, sélectionnez le type de tâche et confirmez la saisie en appuyant sur la touche Entrée.

Pour reprendre la tâche configurée pour tous les jours de la semaine, cliquez sur la case « Sélectionner tout ». Pour copier la tâche sur d'autres jours de la semaine, sélectionnez le jour de la semaine et cliquez sur « Copier ».

Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ». Veuillez reprendre les réglages effectués en cliquant sur « Enregistrer ».

11.3.4.6 Effacer configuration

Dans ce point de menu, vous pouvez effacer les configurations PTZ, y compris les préréglages, les patrouilles, les rondes, les masquages de confidentialité et les tâches programmées.

Marquez la case correspondant aux éléments que vous souhaitez supprimer. Sélectionnez « Sélectionner tout » pour supprimer tous les éléments.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.5 Image

Point de menu	Description	Disponible en mode
Réglages de l'affichage	Réglage des paramètres de l'affichage	Configuration de base, configuration avancée
Réglages OSD	Réglage du format de la date et de l'heure	Configuration avancée
Superposition texte	Ajout de champs de texte	Configuration avancée

11.3.5.1 Réglages de l'affichage

Ce point de menu vous permet de procéder aux réglages pour la qualité d'image du speeddome, notamment de la luminosité, de la netteté, du contraste, etc. Cliquez sur « Standard » pour rétablir les valeurs par défaut.

Remarques importantes :

les paramètres des réglages de l'affichage peuvent varier selon le modèle.

Luminosité

Réglage de la luminosité des images. Vous pouvez sélectionner des valeurs entre 0 et 100.

Contraste

Réglage du contraste. Vous pouvez sélectionner des valeurs entre 0 et 100.

Saturation

Réglage de la saturation des images. Vous pouvez sélectionner des valeurs entre 0 et 100.

Limitation du gain

Réglage de la valeur maximale du gain. Vous pouvez sélectionner des valeurs entre 0 et 100.

Netteté

Réglage de la définition d'image. Une définition d'image plus élevée peut augmenter le bruit d'image. Vous pouvez sélectionner des valeurs entre 0 et 100.

Mode de mise au point

Les options « Auto », « Manuel » et « Semi-Auto » sont disponibles pour le mode de mise au point.

Auto

La caméra speeddome fait une mise au point automatique, selon les objets présents dans une scène.

Semi-auto

La caméra speeddome fait une mise au point automatique après une procédure de rotation, d'inclinaison ou de zoom.

Manuel

La mise au point de la caméra speeddome doit s'effectuer manuellement, à l'aide des boutons de zoom

Mise au point mini

Cette fonction permet de définir la distance de mise au point minimale. Les valeurs réglables sont : 10 cm, 50 cm, 1 m, 1,5 m, 3 m, 6 m. La mise au point minimale peut varier selon le modèle de speeddome.

Mode d'exposition

Le mode d'exposition offre les options Auto, Priorité diaphragme, Diaphragme automatique et Manuel.

Auto

Les valeurs pour le diaphragme, la durée d'exposition et le gain sont adaptées automatiquement à la luminosité ambiante.

Manuel

En mode manuel, vous pouvez régler manuellement les valeurs pour le diaphragme, la durée d'exposition et le gain. La fonction peut varier selon le modèle de speeddome.

Mode exposition

Iris

Priorité diaphragme

Ici, les valeurs du diaphragme doivent être réglées manuellement. Les valeurs pour la durée d'exposition et le gain sont adaptées automatiquement à la luminosité ambiante.

Mode exposition

Iris

Diaphragme automatique

Ici, la durée d'exposition doit être réglée manuellement. Les valeurs pour le diaphragme et le gain sont adaptées automatiquement à la luminosité ambiante.

Norme vidéo

Réglage de la fréquence d'exposition

50Hz : la fréquence du réseau est prédéfinie à 50 Hz

60Hz : la fréquence du réseau est prédéfinie à 60 Hz

Commutation jour/nuit

La commutation jour/nuit offre les options Auto, Jour et Nuit.

Auto

Selon les conditions lumineuses ambiantes, la caméra commute automatiquement entre le mode de jour et le mode de nuit. Il est possible de régler la sensibilité sur « Faible », « Normale » ou « Élevée ».

Mode exposition

Obturateur

Jour

Dans ce mode, la caméra fournit uniquement des images en couleur.

Remarques importantes :Utilisez ce mode uniquement en cas de luminosité constante.

Nuit

Dans ce mode, la caméra fournit uniquement des images en noir et blanc.

Remarques importantes :Utilisez ce mode uniquement en cas de faible luminosité.

Miroir

Lorsque la fonction miroir est activée, l'image est inversée horizontalement.

Niv dyn ét

À l'aide de la fonction WDR, la caméra peut fournir des images claires, même lorsque le contre-jour est défavorable. S'il y a à l'image aussi bien des zones très claires que des zones très sombres, le niveau de luminosité de l'ensemble de l'image est compensé afin de fournir une image nette et détaillée.

Cochez la case pour activer ou désactiver la fonction WDR.

Augmentez le Wide Dynamic Level pour renforcer la fonction WDR.

Initialisation de l'objectif

Marquez la case pour démarrer un processus d'initialisation de l'objectif.

BLC (compensation de contre-jour)

La compensation de contre-jour permet de représenter plus clairement des objets devant un arrière-plan clair. L'exposition des objets est corrigée, mais l'arrière-plan est flou.

Balance des blancs

Permet de sélectionner l'environnement lumineux du lieu dans lequel se situe la caméra.

Vous pouvez choisir les options suivantes « MWB », « Extérieur », « Intérieur », « Néon », « Lampe à vapeur de sodium », « Réglage continu automatique », « Auto ».

MWB

Vous pouvez régler manuellement la balance des blancs avec les valeurs suivantes.

Réglage de la balance des blancs selon un environnement lumineux extérieur.

Intérieur

Réglage de la balance des blancs selon un environnement lumineux intérieur.

Néon

Réglage de la balance des blancs selon un environnement lumineux avec des néons.

Lampe à vapeur de sodium

Réglage de la balance des blancs selon un environnement lumineux avec des lampes à vapeur de sodium.

Réglage continu automatique

La balance des blancs est adaptée en continu, en temps réel, en fonction de la température des couleurs de la scène correspondante.

Auto

En mode auto, la caméra maintient automatiquement la balance des couleurs, en fonction de la température actuelle des couleurs.

Réduction bruit num

Vous avez la possibilité d'activer (mode normal) ou de désactiver la réduction du bruit.

Niv réduc bruit

Réglez ici le niveau de réduction du bruit.

Limite de zoom

Vous pouvez déterminer ici la valeur maximale de la fonction zoom. Valeurs possibles : 20, 40, 80, 160, 320.

Suppression chromatique

Réduction des couleurs en cas de faibles luminosité, afin d'éviter le bruit d'image.

Vous pouvez sélectionner des valeurs entre 0 et 100.

Sortie locale

Sélectionnez ici le type de sortie de l'affichage local. Vous avez le choix entre les options suivantes « Désactivé », « Sortie clip » ou « Mettre la sortie à l'échelle ».

11.3.5.2 Réglages OSD

Avec ce point de menu, vous pouvez sélectionner quel format de date et d'heure doit s'afficher dans l'affichage en temps réel.

Afficher nom

Sélectionnez cette case si vous souhaitez afficher le nom de la caméra.

Afficher date

Sélectionnez cette case, si vous souhaitez afficher la date sur l'image de la caméra.

Afficher semaine

Sélectionnez cette case si vous souhaitez afficher le jour de la semaine.

Nom de la caméra

Indiquez ici le nom de la caméra qui doit s'afficher à l'image.

Format d'heure

Indiquez ici si vous souhaitez afficher l'heure au format 24 heures ou 12 heures.

Format de la date

Sélectionnez ici le format pour l'affichage de la date.

$$ (J = \text { jour } ; M = \text { mois } ; A = \text { an }) $$

Mode d'affichage

Vous pouvez choisir ici le type d'affichage des éléments indiqués.

Vous avez le choix entre les possibilités suivantes : « Transparent & clignotant », « Transparent & non clignotant », « Non transparent & clignotant », « Non transparent & non clignotant »

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.5.3 Superposition de texte

Vous avez la possibilité d'afficher jusqu'à quatre textes à l'image de la caméra, la longueur maximale est de 45 caractères max. Pour afficher le texte, veuillez cocher la case. La touche de la souris permet de décaler la fenêtre de texte.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.6 Sécurité

Point de menu	Description	Disponible en mode
Utilisateurs	Administration des utilisateurs	Configuration de base, configuration avancée
Authentication RTSP	Réglage du format de la date et de l'heure	Configuration avancée

11.3.6.1 Sécurité

Ce point de menu permet d'ajouter, d'éditer ou de supprimer des utilisateurs.

Pour ajouter ou éditer un utilisateur, cliquez sur « Ajouter » ou « Modifier ».

Une nouvelle fenêtre comportant les données et les autorisations apparaît.

Nom utilisateur

Dans ce menu, vous pouvez attribuer le nom d'utilisateur qui doit être saisi pour accéder à la caméra.

Level

Dans ce menu, vous pouvez sélectionner un type d'utilisateur personnalisé pour l'identifiant. Vous avez le choix entre deux niveaux prédéfinis : opérateur ou utilisateur.

En tant qu'opérateur, vous disposez des fonctions à distance suivantes : affichage en temps réel, commande PTZ, enregistrement manuel, lecture, audio deux voies, recherche / consultation de l'état de travail.

En tant qu'utilisateur, vous disposez des fonctions à distance suivantes : lecture, recherche / consultation de l'état de travail.

Pour ajouter d'autres fonctions, sélectionnez la case souhaitée.

Mot de passe

Vous pouvez attribuer ici le mot de passe que l'utilisateur devra saisir pour avoir accès à la caméra.

Confirmer

Confirmez le mot de passe en le saisissant une nouvelle fois.

Confirmez les réglages effectués en cliquant sur « OK ». Cliquez sur « Annuler » pour refuser les données.

11.3.6.2 Authentication RTSP

Cette fonction permet de sécuriser le flux vidéo de l'affichage en direct.

Sélectionnez « disable » pour désactiver la fonction. Pour activer la fonction, sélectionnez « basic ».

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.7 Événements

Point de menu	Description	Disponible en mode
Détection de mouvements	Réglage de la détection de mouvement.	Configuration avancée
Antisabotage	Réglage de l'antisabotage	Configuration avancée
Entrée alarme	Réglage de l'entrée d'alarme	Configuration avancée
Sortie alarme	Réglage de la sortie d'alarme	Configuration avancée
E-mail	Réglage de l'envoi d'e-mail	Configuration avancée
Instantané	Réglage de l'opération concernant les instantanés	Configuration avancée

11.3.7.1 Détection de mouvements

Régl. de zones

Activez la détection de mouvements en cliquant sur la case « Activer la détection de mouvements ».

Pour sélectionner une zone, cliquez alors sur le bouton « Surface ». Par défaut, toute la zone est sélectionnée. Pour annuler le marquage, cliquez sur « Supprimer tout ».

Déplacez alors la souris sur la zone souhaitée. Réglez la sensibilité à l'aide de la barre de sélection. Pour reprendre la zone, cliquez sur le bouton « Arrêter le dessin ».

Droite : faible sensibilité

Gauche : sensibilité élevée.

Durée d'activation

Afin d'enregistrer un planning pour l'enregistrement commandé par détection de mouvements, cliquez sur « Éditer ».

Une nouvelle fenêtre apparaît, dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quels horaires l'enregistrement commandé par détection de mouvements doit avoir lieu.

Sélectionnez alors un jour de la semaine pour l'enregistrement commandé par détection de mouvements. Pour enregistrer certains intervalles de temps, indiquez l'heure de début et l'heure de fin. Pour configurer une détection de mouvements sur toute la journée, sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin.

Pour reprendre la détection de mouvements pour tous les jours de la semaine, cliquez sur la case « Sélectionner tout ». Pour copier la détection de mouvements sur d'autres jours de la semaine, sélectionnez le jour de la semaine et cliquez sur « Copier ».

Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ». Veuillez reprendre les réglages effectués en cliquant sur « Enregistrer ».

Méthode de lien

Vous réglez ici l'action qui doit avoir lieu en cas de détection de mouvements.

Lien normal

Envoi d'un e-mail : pour recevoir un e-mail de notification, activez cette case.

Upload FTP : activez cette case pour télécharger l'enregistrement commandé par détection de mouvements sur un serveur FTP.

Autres liens possibles

Vous avez la possibilité d'activer les sorties d'alarme en cas de détection de mouvement. Cliquez sur « Sélectionner tout » pour activer les deux sorties d'alarme. Pour activer la sortie d'alarme 1, sélectionnez « A->1 », pour activer la sortie d'alarme 2, sélectionnez « A->2 ».

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.7.2 Alarme antisabotage

Ce point de menu vous permet de configurer le speeddome de telle sorte qu'une alarme antisabotage se déclenche dès que l'objectif est recouvert.

Régl. de zones

Activez l'alarme antisabotage en cliquant sur la case « Activer l'alarme antisabotage ».

Pour sélectionner une zone, cliquez alors sur le bouton « Surface ». Par défaut, toute la zone est sélectionnée. Pour annuler le marquage, cliquez sur « Supprimer tout ».

Déplacez alors la souris sur la zone souhaitée. Réglez la sensibilité à l'aide de la barre de sélection. Pour reprendre la zone, cliquez sur le bouton « Arrêter le dessin ».

Droite : faible sensibilité

Gauche : sensibilité élevée.

Heure d'armement

Afin d'enregistrer un planning pour l'alarme antisabotage, cliquez sur « Éditer ».

Une nouvelle fenêtre apparaît, dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quels horaires l'alarme antisabotage doit avoir lieu.

Sélectionnez alors un jour de la semaine pour l'alarme antisabotage. Pour enregistrer certains intervalles de temps, indiquez l'heure de début et l'heure de fin. Pour configurer une alarme antisabotage sur toute la journée, sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin.

Pour reprendre l'alarme antisabotage pour tous les jours de la semaine, cliquez sur la case « Sélectionner tout ». Pour copier l'alarme antisabotage sur d'autres jours de la semaine, sélectionnez le jour de la semaine et cliquez sur « Copier ».

Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ».

Méthode de lien

Vous réglez ici l'action qui doit avoir lieu en cas d'alarme antisabotage.

Lien normal

Envoi d'un e-mail : pour recevoir un e-mail de notification, activez cette case.

Autres liens possibles

Vous avez la possibilité d'activer les sorties d'alarme en cas de détection de mouvement. Cliquez sur « Sélectionner tout » pour activer les deux sorties d'alarme. Pour activer la sortie d'alarme 1, sélectionnez « A->1 », pour activer la sortie d'alarme 2, sélectionnez « A->2 ».

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.7.3 Entrée d'alarme

Ce point de menu permet de configurer les entrées d'alarme du speeddome.

Entrée d'alarme N°

Sélectionnez ici l'entrée d'alarme que vous souhaitez configurer.

Nom de l'alarme

Vous pouvez ici attribuer un nom à l'entrée d'alarme correspondante. Veuillez ne pas utiliser le N° de l'entrée d'alarme ni aucun caractère spécial.

Type d'alarme

Sélectionnez ici le type d'alarme. Vous avez le choix entre « NO » (Normally open) ou « NC » (Normally closed).

Heure d'armement

Afin d'enregistrer un planning pour une entrée d'alarme, cliquez sur « Éditer ».

Une nouvelle fenêtre apparaît, dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quels horaires l'entrée d'alarme doit être activée.

Sélectionnez alors un jour de la semaine pour l'entrée d'alarme. Pour enregistrer certains intervalles de temps, indiquez l'heure de début et l'heure de fin. Pour configurer une surveillance sur toute la journée, sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin.

Pour reprendre les réglages pour tous les jours de la semaine, cliquez sur la case « Sélectionner tout ». Pour copier les réglages sur d'autres jours de la semaine, sélectionnez le jour de la semaine et cliquez sur « Copier ».

Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ».

Méthode de lien

Vous réglez ici l'action qui doit avoir lieu en cas de détection de mouvements.

Lien normal

Envoi d'un e-mail : pour recevoir un e-mail de notification, activez cette case.

Upload FTP : activez cette case pour télécharger l'événement déclencheur d'alarme sur un serveur FTP.

Autres liens possibles

Vous avez la possibilité d'activer les sorties d'alarme en cas de détection d'alarme.

Cliquez sur « Sélectionner tout » pour activer les deux sorties d'alarme. Pour activer la sortie d'alarme 1, sélectionnez « A->1 », pour activer la sortie d'alarme 2, sélectionnez « A->2 ».

Lien PTZ

En cas d'alarme, vous avez la possibilité d'appeler une position préréglée une patrouille ou un modèle. Pour ce faire, sélectionnez la case souhaitée puis choisissez le numéro pour la fonction.

Copie/alarme

Cette fonction vous permet de copier les réglages d'une entrée d'alarme sur d'autres entrées d'alarme. Pour reprendre les réglages pour toutes les entrées d'alarme, cliquez sur la case « Sélectionner tout ». Pour copier les réglages sur des entrées d'alarme, sélectionnez le jour de la semaine et cliquez sur « Copier ».

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.7.4 Sortie d'alarme

Vous avez ici la possibilité de configurer les deux sorties d'alarme.

Sortie d'alarme N°

Sélectionnez ici la sortie d'alarme que vous souhaitez configurer.

Nom de l'alarme

Vous pouvez ici attribuer un nom à la sortie d'alarme correspondante. Veuillez ne pas utiliser le N° de la sortie d'alarme ni aucun caractère spécial.

Durée d'activation

Afin d'enregistrer un planning pour une sortie d'alarme, cliquez sur « Éditer ».

Une nouvelle fenêtre apparaît, dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quels horaires la sortie d'alarme doit être activée.

Sélectionnez alors un jour de la semaine pour la sortie d'alarme. Pour enregistrer certains intervalles de temps, indiquez l'heure de début et l'heure de fin. Pour configurer une surveillance sur toute la journée, sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin.

Pour reprendre les réglages pour tous les jours de la semaine, cliquez sur la case « Sélectionner tout ». Pour copier les réglages sur d'autres jours de la semaine, sélectionnez le jour de la semaine et cliquez sur « Copier ».

Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ».

Copie/alarme

Cette fonction vous permet de copier les réglages d'une sortie d'alarme sur l'autre sortie d'alarme. Pour reprendre les réglages pour les deux sorties d'alarme, cliquez sur la case « Sélectionner tout ».

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.7.5 E-mail

Vous avez ici la possibilité de procéder aux réglages pour l'envoi d'e-mails.

Expéditeur

Expéditeur

Indiquez ici le nom qui doit s'afficher comme expéditeur.

Adresse de l'expéditeur

Saisissez ici l'adresse e-mail de l'expéditeur.

Serveur SMTP

Veuillez saisir ici l'adresse IP du serveur SMTP ou le nom d'hôte. (p. ex. smtp.googleapis.com)

Port SMTP

Indiquez ici le port SMTP, celui-ci est configuré sur 25 par défaut.

Activer SSL

Marquez la fonction SSL si le serveur SMTP l'exige.

Intervalle

Réglez ici l'intervalle entre les envois d'e-mails avec images en pièces jointes.

Image jointe

Activez cette fonction si vous souhaitez que des images soient jointes à l'e-mail en cas d'alarme.

Authentication

Si le serveur e-mail exige une authentication, activez cette fonction pour pouvoir vous connecter au serveur grâce à l'authentification.

Le nom d'utilisateur et le mot de passe ne peuvent être saisis qu'après activation de cette fonction.

Nom d'utilisateur

Entrez le nom d'utilisateur de votre compte e-mail. Il s'agit de la partie allant jusqu'à @.

Mot de passe

Saisissez le mot de passe du compte e-mail.

Confirmer

Confirmez en saisissant de nouveau le mot de passe.

Destinataire

Destinataire1 / Destinataire2

Indiquez le nom du destinataire.

Adresse destinataire1 / Adresse destinataire2

Indiquez ici l'adresse e-mail de la personne à avertir.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

11.3.7.6 Instantané

Vous pouvez effectuer ici la configuration pour les instantanés à intervalles réguliers ou déclenchés par des événements, afin de les télécharger sur un serveur FTP.

Synchronisation

Activer synchronisation instantané

Activez cette fonction pour enregistrer des images à certains intervalles.

Format

Le format par défaut des images est JPEG.

Résolution

Réglez ici la résolution d'image.

Qualité

Sélectionnez la qualité des images enregistrées.

Intervalle

Vous pouvez régler ici l'intervalle entre deux images enregistrées.

Déclenché par événement

Activer instantané déclenché par événement

Activez cette fonction pour enregistrer des images déclenchées par des événements.

Format

Le format par défaut des images est JPEG.

Résolution

Réglez ici la résolution d'image.

Qualité

Sélectionnez la qualité des images enregistrées.

Intervalle

Vous pouvez régler ici l'intervalle entre deux images enregistrées.

12. Protocole

Il est possible d'enregistrer les paramètres du speeddome comme le mode de fonctionnement, l'alarme et l'exception dans des fichiers de protocole. Les fichiers peuvent être exportés au besoin.

1. Cliquez sur Protocole dans la barre de menu pour ouvrir la boîte de dialogue de recherche.
2. Déterminez les critères de recherche, y compris le type principal, le sous-type, l'heure de début et l'heure de fin.
3. Cliquez sur « Rechercher » pour rechercher les fichiers des protocoles. Les fichiers de protocole correspondants s'affichent dans la boîte de dialogue Protocole.
4. Cliquez sur « Enregistrer protocole » pour exporter les fichiers des protocoles et les enregistrer sur votre ordinateur.

13. Entretien et nettoyage

13.1 Entretien

Vérifiez régulièrement l'état physique du produit et contrôlez également si le boîtier démontre des dommages.

Quand vous pensez qu'une utilisation sûre ne peut plus être assurée, déconnectez le produit et veillez qu'il ne puisse pas être utilisé par erreur. Enlevez les batteries.

Vous pouvez considérer qu'une utilisation sûre n'est plus possible quand

• Le dispositif montre un dommage visible,
- Le dispositif ne fonctionne plus.

Attention:

Le produit ne doit pas être entretenu par vous-même. Vous ne devez donc pas tester ou entretenir les pièces à l'intérieur du produit, n'ouvrez donc jamais le produit.

13.2 Nettoyage

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez mouiller le tissu avec de l'eau tiède.

Veillez qu'aucun liquide n'arrive dans le dispositif. N'utilisez pas de produits de nettoyage chimiques.

14. Recyclage

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des ordures ménagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l'élimination des matériaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources naturelles et d'assurer un recyclage du produit dans le respect des règles de protection de la santé et de l'environnement.

15. Données techniques

Numéro de type	TVIP81x00 / TVIP82x00
Enregistreur vidéo	1/3" progressive scan CMOS sensor
Type de caméra	Jour/nuit
Résolution	1920 x 1080, 1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Éléments d'image (total)	1920 x 1080 (TVIP82x00) / 1280 x 720 (TVIP81x00)
Éléments d'image (utiles)	1920 x 1080
Objectif	4.3-86.0 mm
Angle de prise de vue horizontal	54.1° - 3.2°
Zoom numérique	20x
Tag-/Nachtumschaltung	Filtre d'arrêt IR électromécanique
Eclairage minimum (couleur)	0.05 lux
Compression d'image	H.264, MPEG-4, MJPEG
Fréquence d'images
	H.264: 25 fps @ 1920x1080
	MPEG-4: 25 fps @ 1920x1080
	MJPEG: 25 fps @ 1920x1080
Nombre de flux parallèles	4
Réglage électronique de l'obturateur	1 ~ 1/100000 sec.
Équilibrage des blancs	Oui
Compensation de contre-jour	BLC, WDR
Noise Reduction	3D DNR
Détection de mouvement	Oui
Superposition d'image	Date, nom de la caméra, zone privée
Entrée alarme (NO/NC)	7
Sortie de commutation	2
Alerte	E-Mail / FTP / relay output
Navigateurs supportés	Mozilla Firefox, Safari, or Internet Explorer 6.x et versions suivantes
Logiciels supportés	ABUS VMS
Connexion réseau	RJ-45 Ethernet 10/100 Base-T
Protocoles réseau	IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE
Alimentation électrique	24 V AC
Consommation de courant	Max. 40 W
Température de fonctionnement	-30°C – 65°C
Dimensions (Hx∅)	243 x 183.4 mm (TVIP8100, TVIP82000); 325.5 x 220 mm (TVIP81100, TVIP82100)
Certifications	CE, RoHS, REACH

16. Remarques concernant la licence GPL

Nous souhaitons attirer votre attention sur le fait que la caméra de vidéosurveillance TVIP81000/TVIP81100/TVIP82000/TVIP82100 contient entre autres le logiciel Open Source qui est protégé exclusivement par une licence General Public Licence (GPL). Pour vous assurer que votre utilisation des programmes est conforme à la licence GNU, reportez-vous aux conditions de la licence GPL.

Texte de la licence

Le texte de la licence GNU General Public Licence figure sur le CD fourni ou sur le site Internet d'ABUS Security Center à l'adresse http://www.abus-sc.de/DE/Service-Downloads/Software?q=GPL

Code source

Les codes sources utilisés par ABUS Security-Center sous l'adresse mail [e-mail] sont valables 3 ans à partir de la date d'achat et sont mis à disposition sur simple demande.

Capacité de fonctionnement du système

Les différents logiciels (codes sources) ne permettent pas de créer entièrement un système qui soit prêt à fonctionner. Différentes applications logicielles et le matériel informatique développé tout spécialement pour les systèmes de caméras réseau ne sont pas fournis

11.3.4.4 Privé-zones-maskering 243

11.3.4.5 Geplande taken....244

11.3.4.6 Configuratie wissen....245

11.3.5 Beeld 246

11.3.5.1 Weergave-instellingen....247

11.3.5.2 OSD-instellingen....250

11.3.5.3 Tekst-overlay....251

11.3.6 Veiligheid 252

11.3.6.1 Veiligheid....252

11.3.6.2 RTSP-authent....254

11.3.7 Gebeurtenissen 254

11.3.1.1 Apparaatinformatie

11.3.4.4 Privé-zones-maskering

FR Note de l'éditeur

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite. Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

NL Impressum
