BEDIENUNGSANLEITUNG TVIP82000 ABUS

D Bedienungsanleitung

User manual

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

English

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
• Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen
• starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Sicherheitshinweise

1. Stromversorgung: Netzteil 100-240 VAC, 50/60 Hz / 24VAC, 3 A (im Lieferumfang)

Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

1. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.

Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Verbiegen oder verdrehen Sie das Netzkabel nicht.
4. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

5. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

6. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

7. Öffnen Sie niemals das Gehäuse oder das Netzteil.

8. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

9. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

10. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung....9
2. Lieferumfang....9

2.1 Innendomes....9
2.2 Außendomes .... 9

1. Merkmale und Funktionen....10
2. Gerätebeschreibung....10
3. Beschreibung der Anschlüsse....10
4. Montage / Installation....10
5. Erstinbetriebnahme....11
6. Erster Zugang zur Netzwerkkamera....12
7. Passwortabfrage....13
8. Benutzerfunktionen....14

10.1 Menüleiste....14
10.2 Live-Bildanzeige....15
10.3 Audio / Video-Steuerung 15
10.4 Kamerasteuerung 16
10.4.1 PTZ-Steuerung....16
10.4.2 Preset-Einstellungen .... 16

Vordefinierte Presets: 17

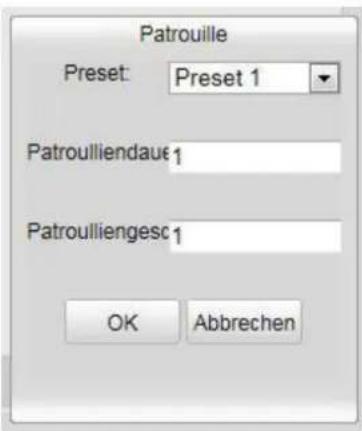

10.4.3 Tour Einstellungen....17

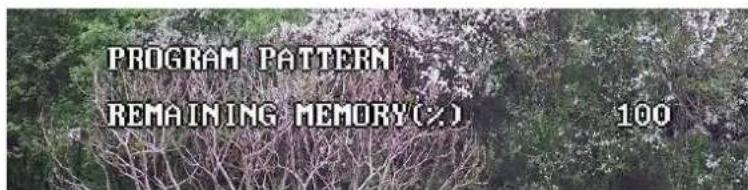

10.4.4 Muster Einstellungen....18

1. Konfiguration.... 19

11.1 Lokale Konfiguration....19
11.2 Basiskonfiguration 21
11.3 Weiterführende Konfiguration....21
11.3.1 System....21

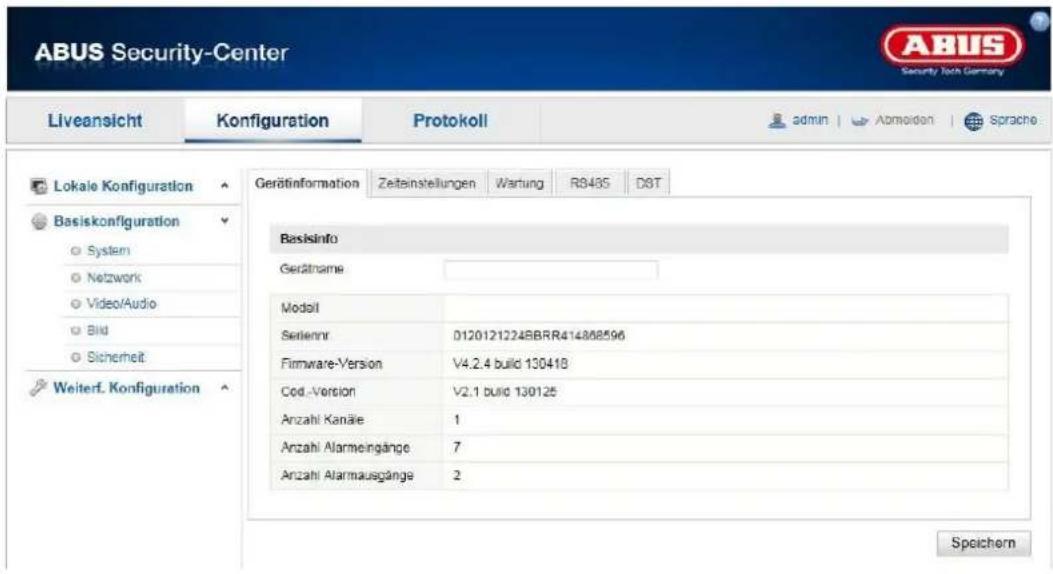

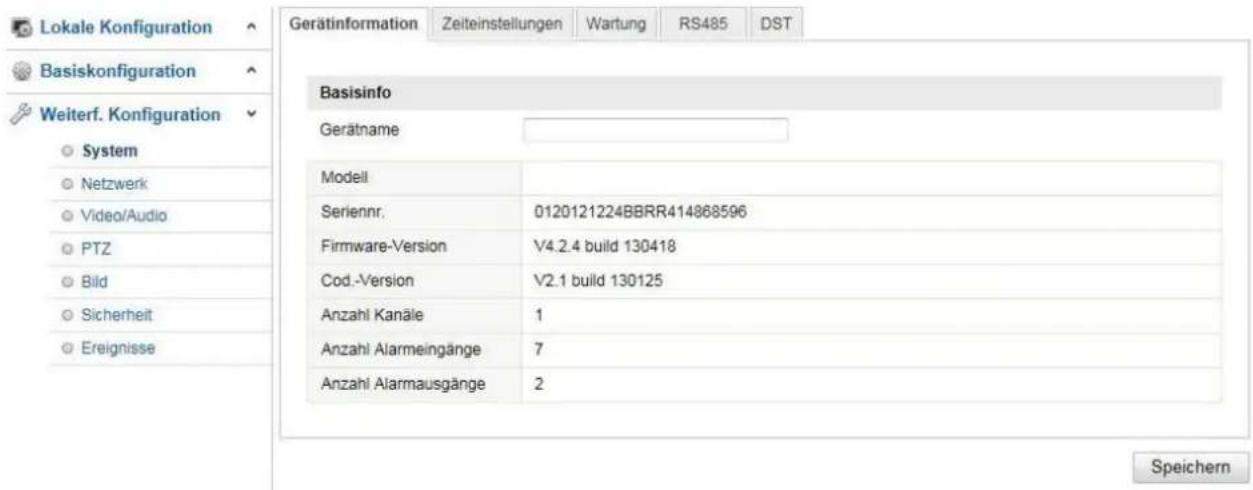

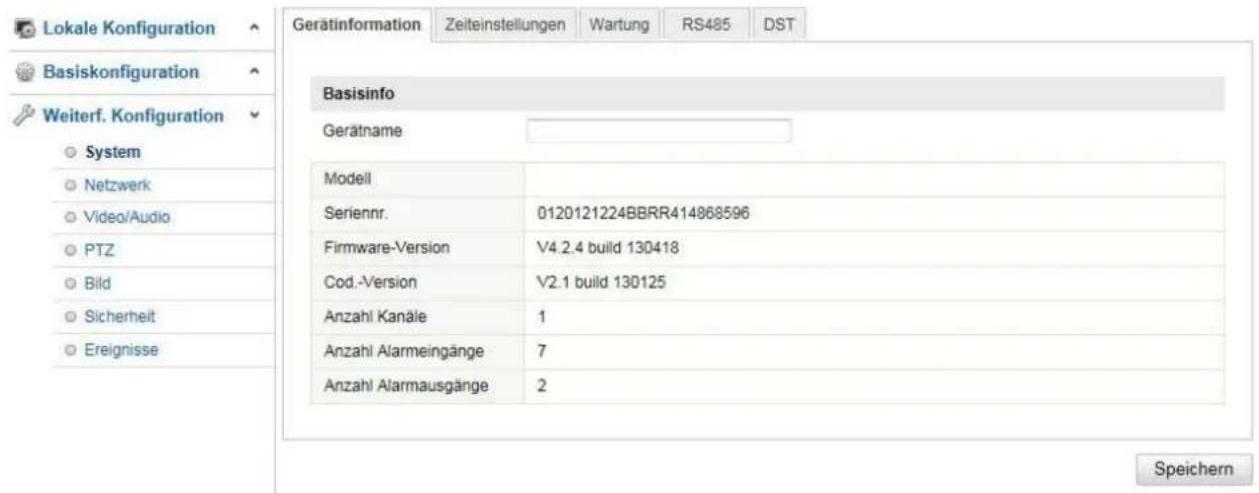

11.3.1.1 Geräteinformation 22
11.3.1.2 Zeiteinstellungen....23
11.3.1.3 Wartung 24

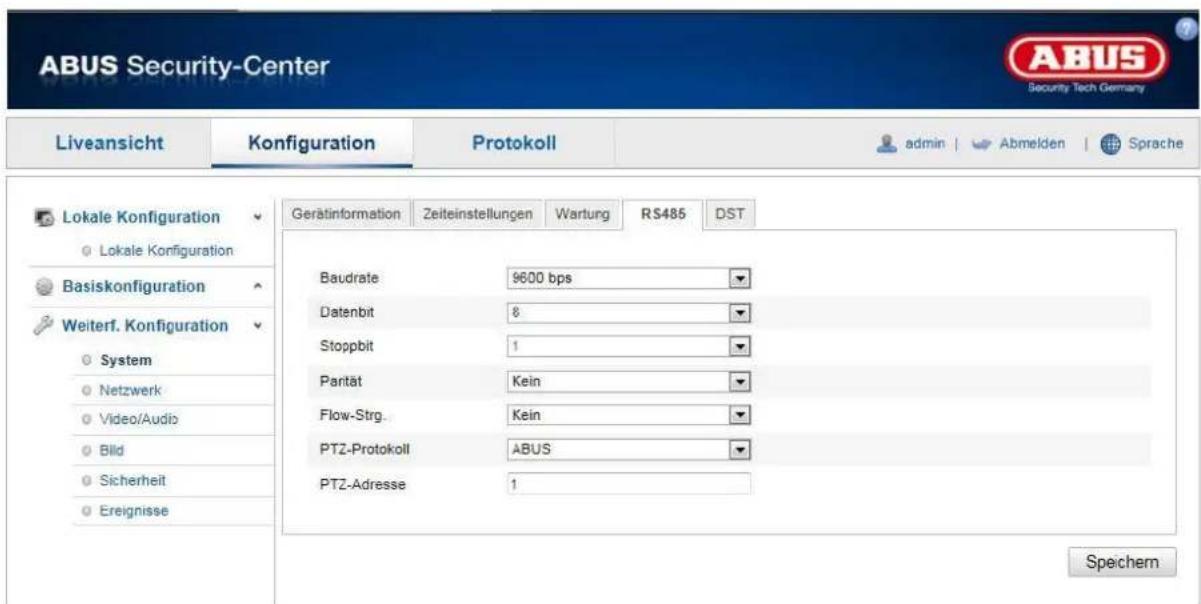

11.3.1.4 RS485 25
11.3.1.5 DST....26
11.3.2 Netzwerk....27

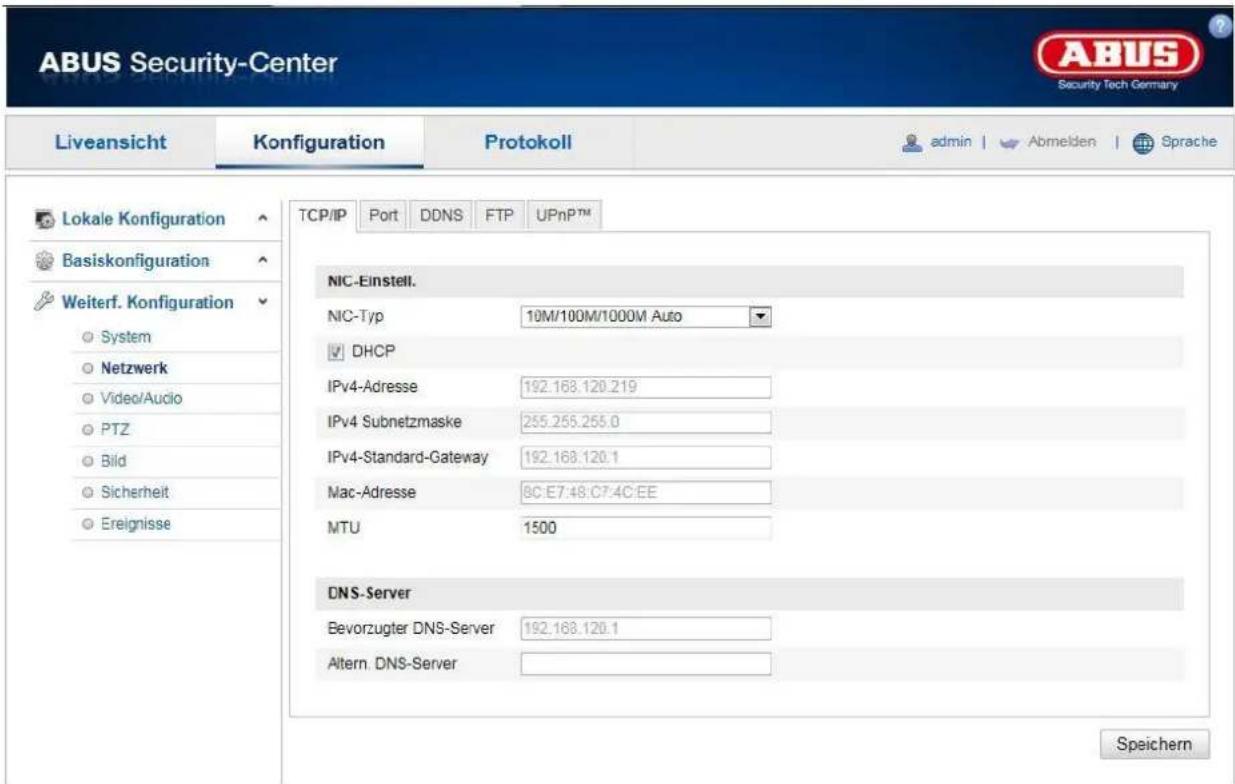

11.3.2.1 TCP/IP 28
11.3.2.2 Port....29
11.3.2.3 DDNS .... 30

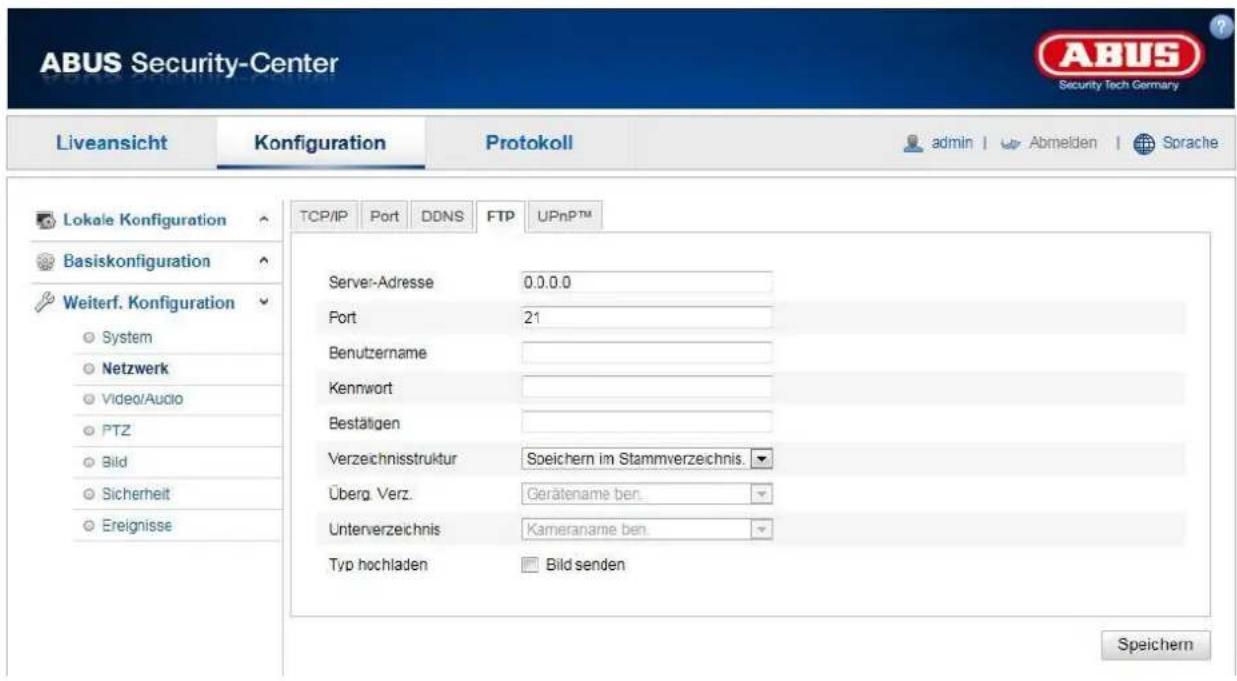

11.3.2.4 FTP 33
11.3.2.5 UPnPTM 34

11.3.3 Video / Audio....35

11.3.3.1 Video....36

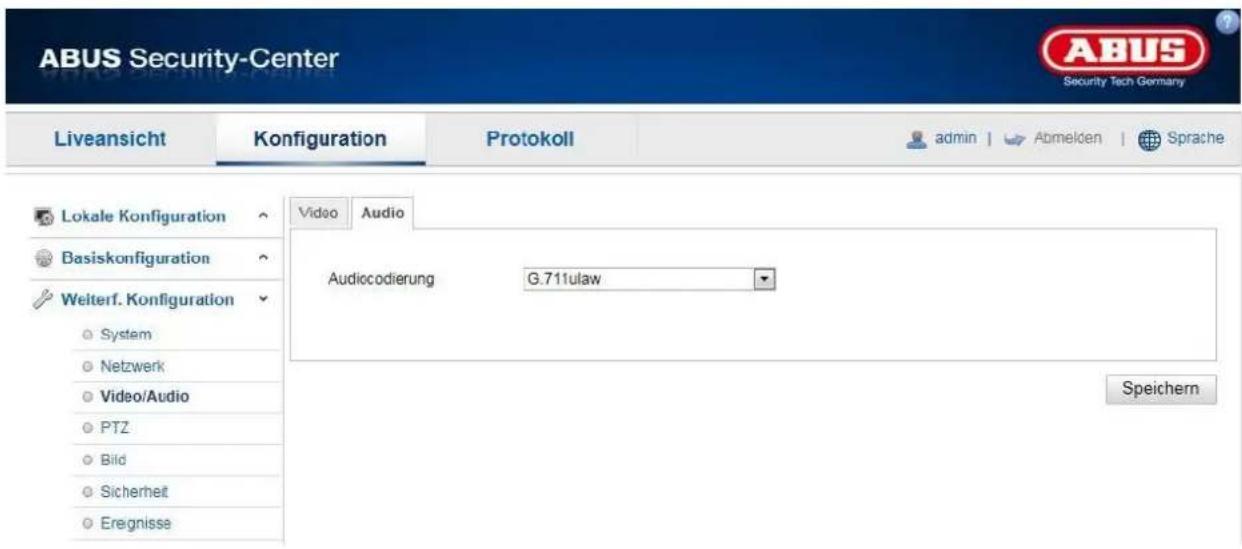

11.3.3.2 Audio 37

11.3.4 PTZ 38

11.3.4.1 Grundlagen....39

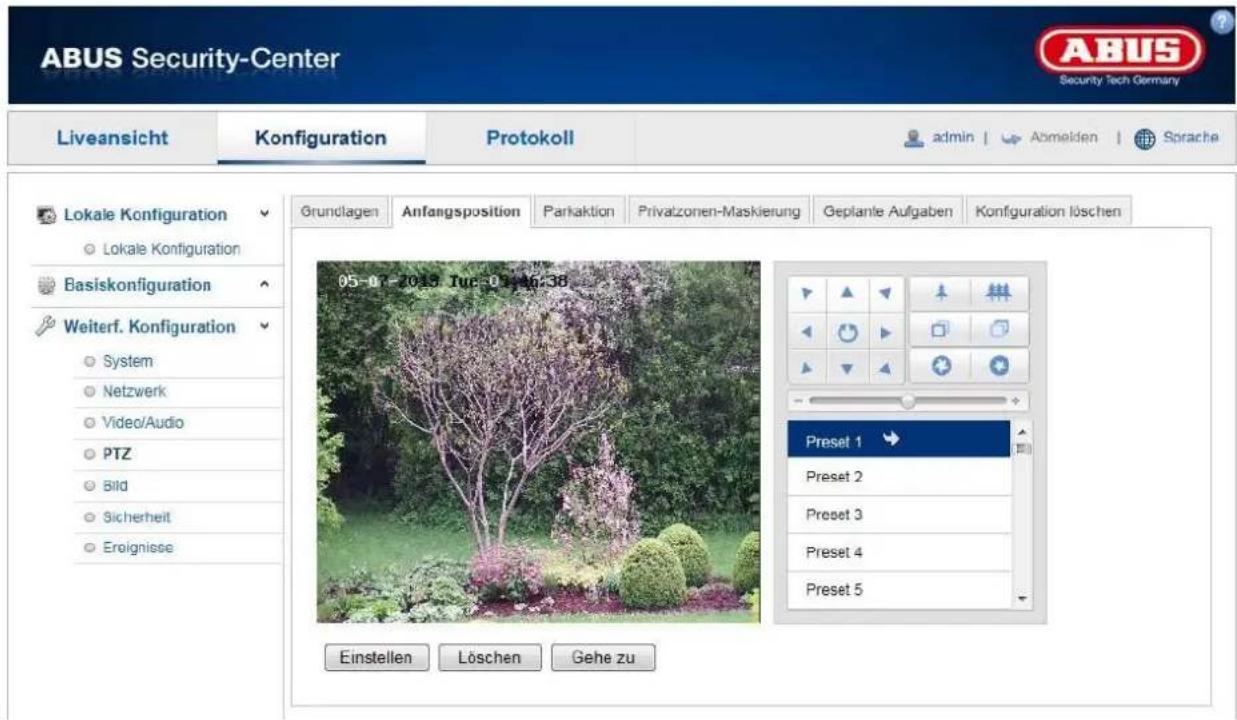

11.3.4.2 Anfangsposition 40

11.3.4.3 Parkaktion 41

11.3.4.4 Privatzonen-Maskierung 42

11.3.4.5 Geplante Aufgaben 43

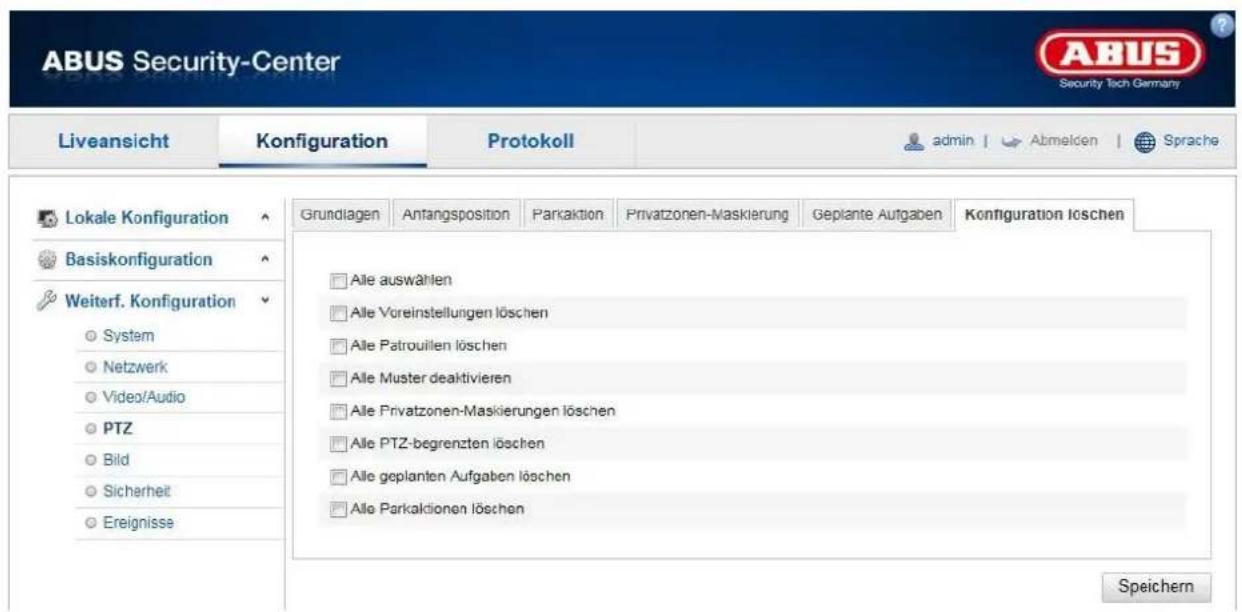

11.3.4.6 Konfiguration löschen....44

11.3.5 Bild 45

11.3.5.1 Anzeigeeinstellungen....46

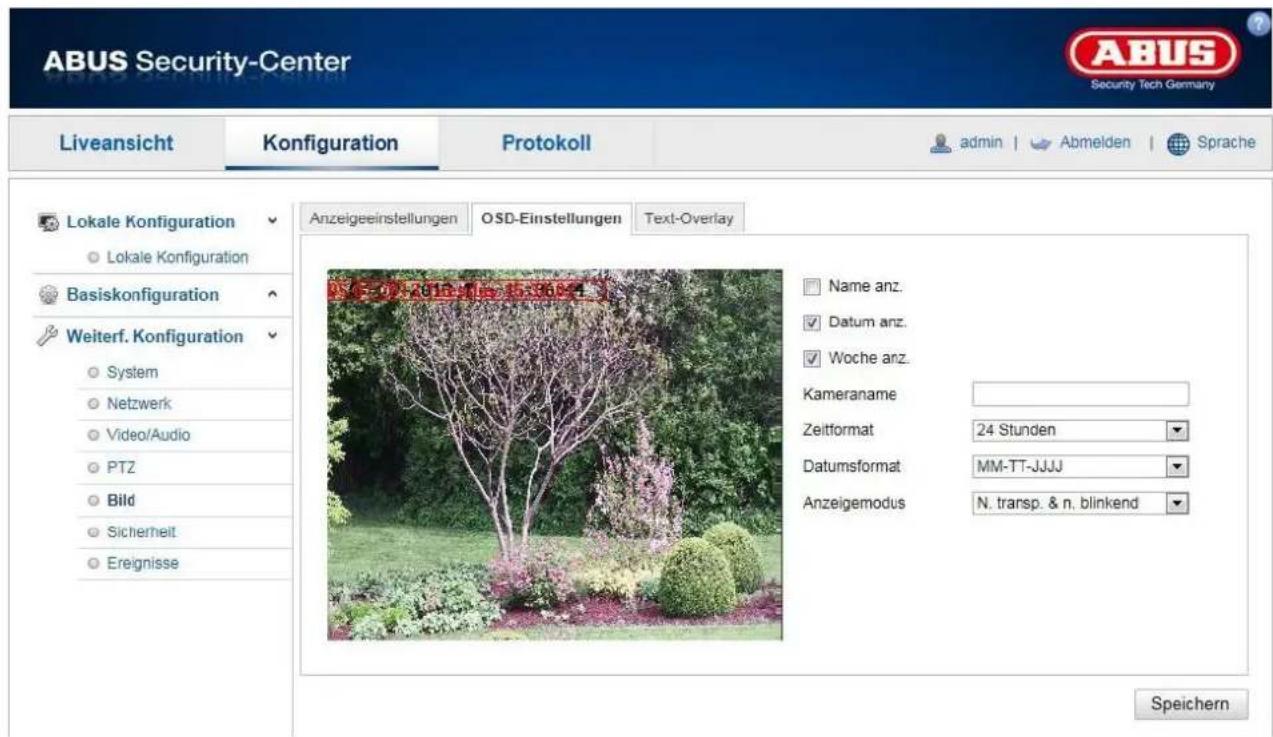

11.3.5.2 OSD-Einstellungen 49

13.3.5.3 Text-Overlay....50

11.3.6 Sicherheit ....51

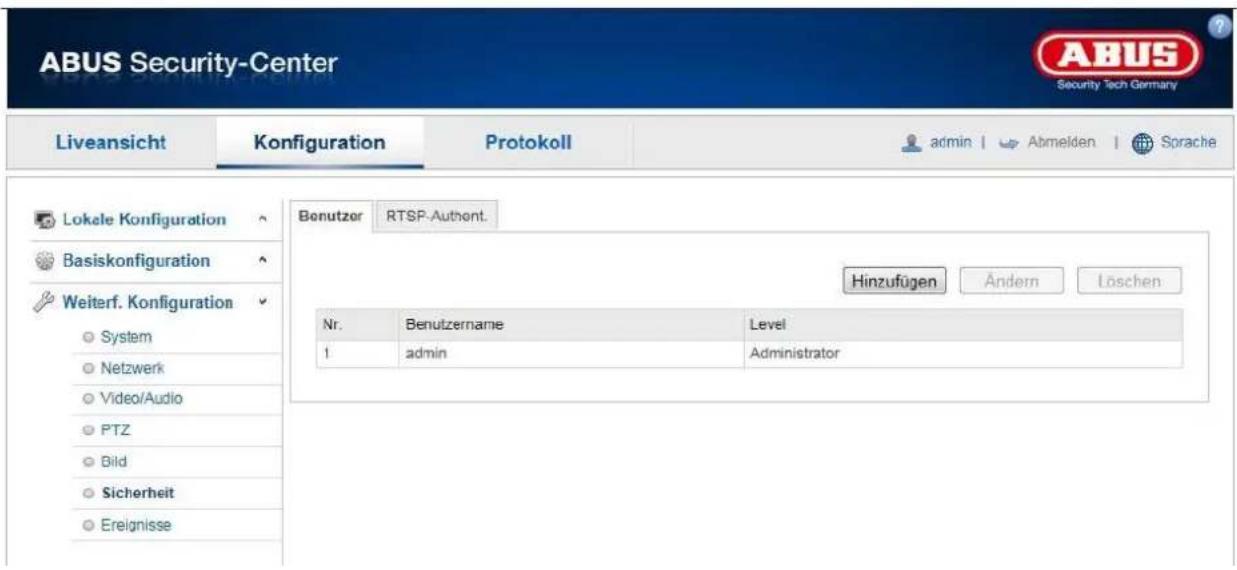

11.3.6.1 Sicherheit ....51

11.3.6.2 RTSP-Authent....53

11.3.7 Ereignisse....54

11.3.7.1 Bew.-Erkennung 55

11.3.7.2 Sabotagealarm....57

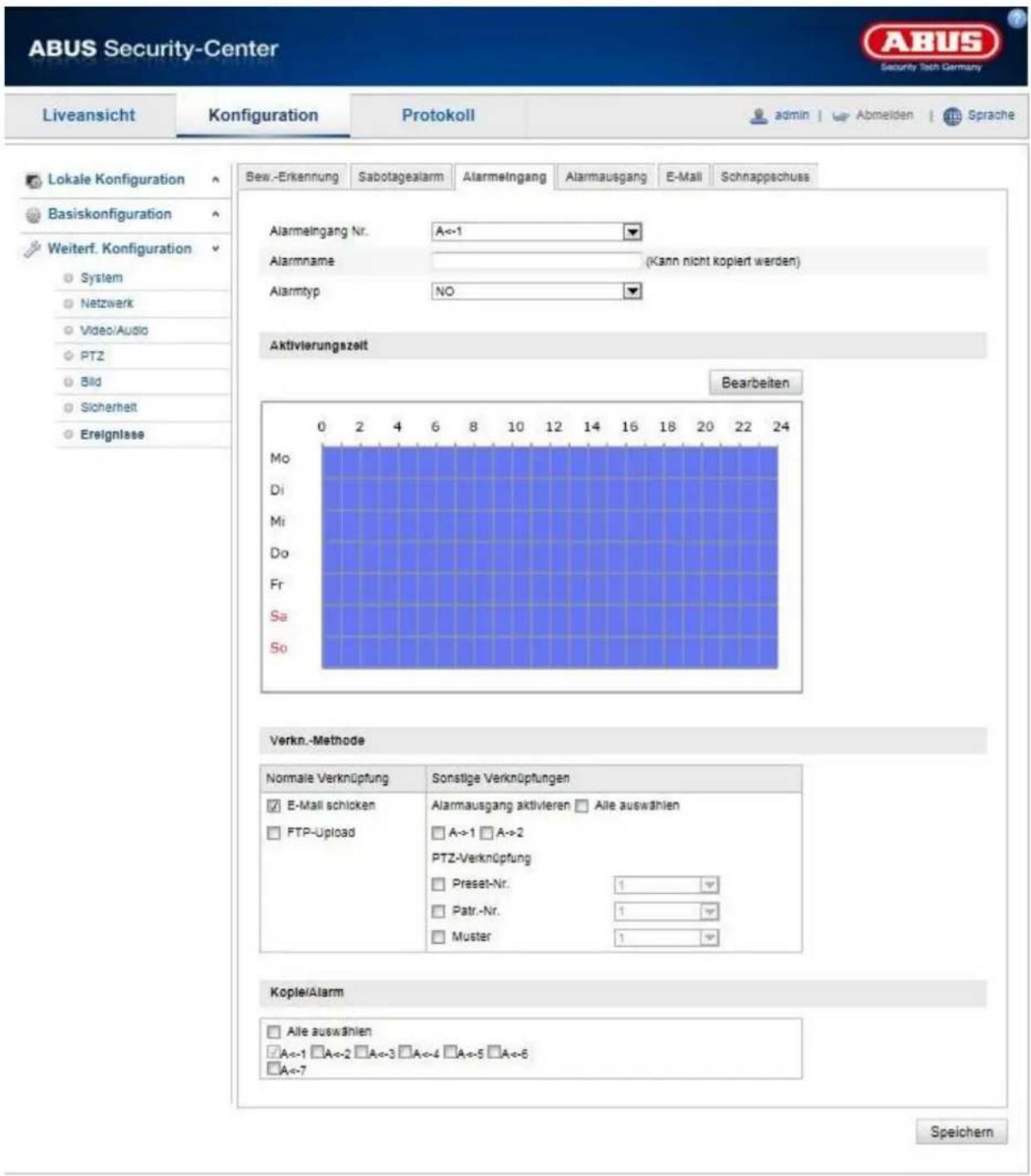

11.3.7.3 Alarmeingang....59

11.3.7.4 Alarmausgang....61

11.3.7.5 E-Mail 63

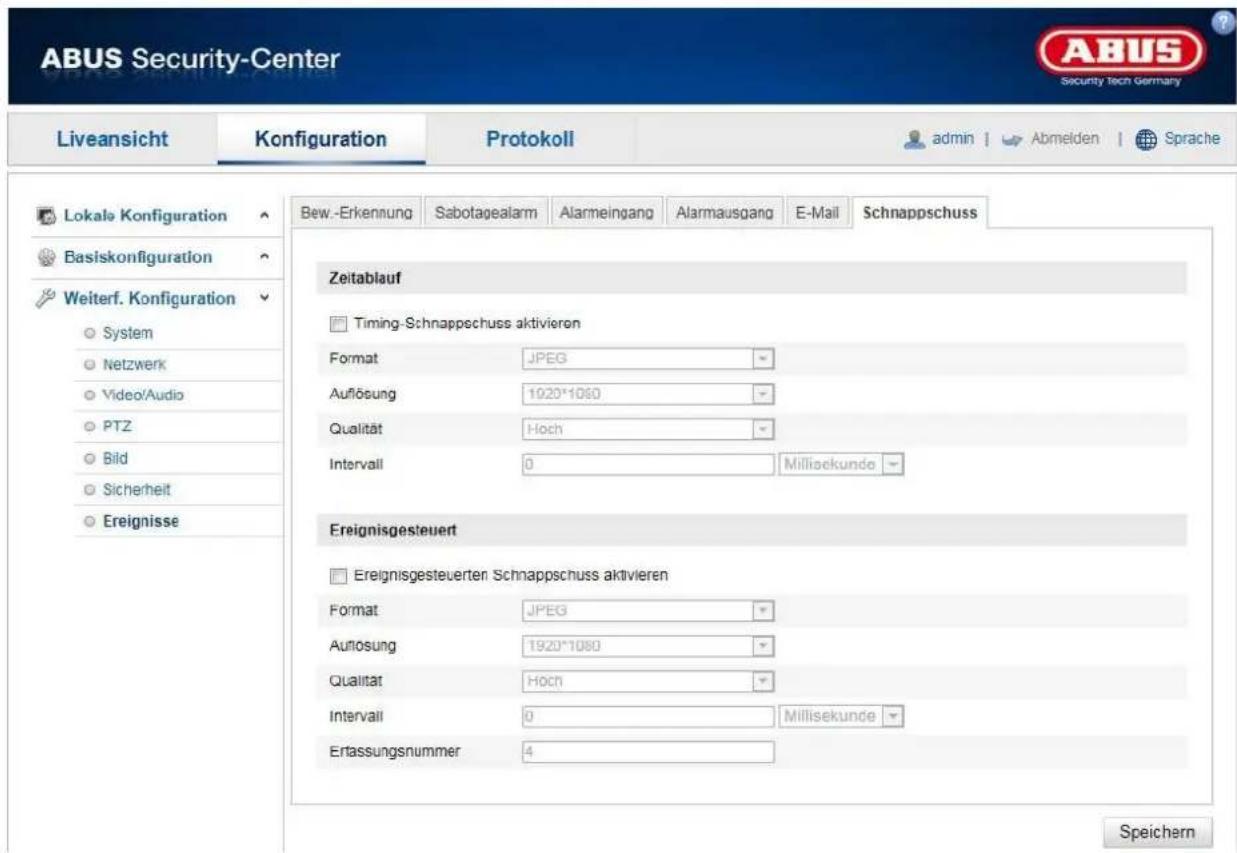

11.3.7.6 Schnappschuss 65

1. Protokoll....66

2. Wartung und Reinigung....66

13.1 Wartung 66

13.2 Reinigung....66

1. Entsorgung 67

2. Technische Daten....67

1. Bestimmungsgemäße Verwendung

Mit der PTZ Netzwerk Domekamera wird eine dezente, leistungsfähige Überwachung realisiert. Hochauflösende Bilder, Steuerungsoptionen, ein hochwertiges Zoomobjektiv sowie Alarmfunktionen sorgen für eine effiziente Überwachung. Der bewegliche 24-h Wächter setzt Maßstäbe: Einfach in bestehende IP-Netzwerke integriert, kombiniert er die optische Präzision einer Speeddome-Kamera mit der Flexibilität und Zukunftssicherheit einer Netzwerkkamera.

2. Lieferumfang

2.1 Innendomes

Tag/Nacht PTZ Netzwerk Domekamera 20-fach Zoom

Netzteil

Adapterplatte

Abdeckblende

Quickguide

Handschuhe

CD

Befestigungsmaterial

2.2 Außendomes

Tag/Nacht PTZ Netzwerk Außendomekamera 20-fach Zoom

Netzteil

Adapter

Teflonband

Quickguide

Handschuhe

CD

Befestigungsmaterial

3. Merkmale und Funktionen

• Schwenk-Neige-Zoom Netzwerkkamera (PTZ)
• 20-fach Motorzoom-Objektiv
• 8 Touren mit bis zu 32 Preset-Positionen je Tour
- Dual Stream: Aufzeichnung in HD, niedrigere Auflösung für App Zugriff
• Gute Bilder bei wenig Licht (3D DNR Rauschunterdrückung)
• Steuerung der Blickrichtung via Netzwerk und RS-485
- Privatzonenmaskierung zum Ausblenden fremder Bereiche
- Wächter- und Alarmfunktionen (7 Alarmein- und 2 Alarmausgänge)
• Schutzart IP66 und integrierte Heizung (nur Außendome)

4. Gerätebeschreibung

Modelnummer	TVIP81000	TVIP81100	TVIP82000	TVIP82100
Auflösung	1280 x 720 (720p)		1920 x 1080 (1080p)
Außenbereich		√		√

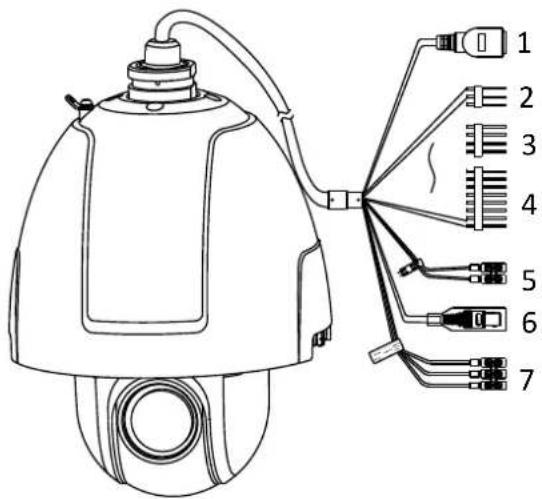

5. Beschreibung der Anschlüsse

No	Beschreibung
1	Netzwerkkabel
2	Audio
3	Alarmausgang
4	Alarmeingang
5	RS-485
6	BNC
7	Spannungsversorgung
8	Slot SD Karte (keine Verwendung)
9	Power LED

Bitte beachten Sie, dass die Anschlüsse für TVIP81000 / TVIP81100 / TVIP82000 / TVIP82100 identisch sind.

6. Montage / Installation

Hinweise und Installationsvarianten der Netzwerk Domekameras finden Sie in der Kurzinstallationsanleitung.

7. Erstinbetriebnahme

Die Netzwerkkamera erkennt automatisch ob eine direkte Verbindung zwischen PC und Kamera hergestellt werden soll. Es ist hierfür kein Cross-Over Netzwerkkabel notwendig. Für den direkten Anschluss zur Erstinbetriebnahme können Sie das mitgelieferte Patchkabel verwenden.

Direkter Anschluss der Netzwerkkamera an einen PC / Laptop

1. Stellen Sie sicher, dass Sie ein Netzwerkkabel des Typs Cat5 benutzen
2. Verbinden Sie das Kabel mit der Ethernet-Schnittelle des PCs / Laptop und der Netzwerkkamera
3. Schließen Sie die Spannungsversorgung der Netzwerkkamera an
4. Konfigurieren Sie die Netzwerkschnittelle Ihres PCs / Laptop auf die IP Adresse 192.168.0.2 und Default Gateway auf 192.168.0.1
5. Gehen Sie weiter zu Punkt 8, um die Ersteinrichtung abzuschließen und die Verbindung zur Netzwerkkamera aufzubauen.

Anschluss der Netzwerkkamera an einen Router / Switch

1. Stellen Sie sicher, dass Sie ein Cat5 Netzwerkkabel für die Vernetzung benutzen.
2. Verbinden Sie den PCs / Laptop mit dem Router / Switch.
3. Verbinden Sie die Netzwerkkamera mit dem Router / Switch.
4. Schließen Sie die Spannungsversorgung der Netzwerkkamera an.
5. Wenn in Ihrem Netzwerk ein Namensserver (DHCP) verfügbar ist, stellen Sie die Netzwerkschnittstelle Ihres PCs / Laptop auf „IP Adresse automatisch beziehen“.
6. Sollte kein Namensserver (DHCP) verfügbar sein, konfigurieren Sie die Netzwerkschnittelle Ihres PCs / Laptop auf 192.168.0.2 und Default Gateway auf 192.168.0.1
7. Gehen Sie weiter zu Punkt 8, um die Ersteinrichtung abzuschließen und die Verbindung zur Netzwerkkamera aufzubauen.

8. Erster Zugang zur Netzwerkkamera

Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung des ABUS IP Installers.

Nach dem Start des Assistenten sucht dieser nach allen angeschlossenen EyseolP Netzwerkkameras und Videoservern in Ihrem Netzwerk.

Sie finden das Programm auf der beiliegenden CD-ROM. Installieren Sie das Programm auf Ihr PC-System und führen Sie es aus.

Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, erfolgt die Vergabe der IP-Adresse sowohl für Ihren PC / Laptop, als auch der Netzwerkkamera automatisch.

Ist kein DHCP-Server verfügbar, so stellt die Netzwerkkamera automatisch folgende IP Adresse ein: 192.168.0.100.

Ihr PC-System muss sich im selben IP-Subnetz befinden, um eine Kommunikation zur Netzwerkkamera herstellen zu können (PC IP Adresse: z.B. 192.168.0.2).

Die Standarteinstellung der Netzwerkkamera steht auf „DHCP“. Sollten Sie keinen DHCP-Server in Ihrem Netzwerk betreiben, empfehlen wir Ihnen nach dem Ersten Zugriff auf die Netzwerkkamera die IP-Adresse manuell auf einen festen Wert einzustellen.

9. Passwortabfrage

Ab Werk ist in der Netzwerkkamera ein Administratorkennwort vergeben. Aus Sicherheitsgründen sollte der Administrator jedoch umgehend ein neues Passwort bestimmen. Nach dem Speichern eines solchen Administrator-Passworts fragt die Netzwerkkamera vor jedem Zugang nach dem Benutzernamen und dem Passwort.

Das Administratorkonto ist werksseitig wie folgt voreingestellt: Benutzername „admin“ und Passwort „12345“. Bei jedem Zugriff auf die Netzwerkkamera zeigt der Browser ein Authentifizierungsfenster an und fragt nach dem Benutzernamen und Passwort. Sollten Ihnen Ihre individuellen Einstellungen für das Administratorkonto nicht mehr zugänglich sein, wenden Sie sich bitte an unseren technischen Support.

Für die Eingabe des Benutzernamens und Passwortes gehen Sie bitte wie folgt vor:

Öffnen den Internet Explorer und geben Sie die IP-Adresse der Kamera ein (z.B. „http://192.168.0.14“).

Sie werden aufgefordert sich zu authentifizieren:

-> Sie sind nun mit der Netzwerkkamera verbunden und sehen bereits einen Videostream.

10. Benutzerfunktionen

Öffnen Sie die Startseite der Netzwerkkamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt:

10.1 Menüleiste

Wählen Sie durch Klicken des entsprechenden Registers „Liveansicht“, „Konfiguration“ oder „Protokoll“ aus.

Schaltfläche	Beschreibung
admin	Anzeige des angemeldeten Benutzers
Abmelden	Abmelden des Benutzers
Sprache	Auswahl der gewünschten Sprache

10.2 Live-Bildanzeige

Mittels Doppelklick können Sie in die Vollbildansicht wechseln.

Schaltfläche			Beschreibung
			4:3 Ansicht aktivieren
			16:9 Ansicht aktivieren
			Originalgröße anzeigen
			Ansicht automatisch an Browser anpassen
	-Stream	Main Stream	Auswahl des Streaming-Typs für die Liveansicht
	>>		Ein-/Ausblenden der Kamerasteuerung

10.3 Audio / Video-Steuerung

Schaltfläche		Beschreibung
		Liveansicht deaktivieren
		Liveansicht aktivieren
		Ton aktivieren / deaktivieren, Lautstärke anpassen
[B36C]		Mikrofon ein / aus
		Sofortbild (Momentaufnahme)
		Manuelle Aufzeichnung starten / stoppen
		3D-Zoom starten stoppen

10.4 Kamerasteuerung

10.4.1 PTZ-Steuerung

Um die PTZ-Steuerung einzublenden klicken Sie in der Liveansicht auf das Feld

Schaltfläche		Beschreibung
		Pfeiltasten:Steuerung der Schwenk- Neigebewegungen 360° Drehung starten / stoppen
		Ein- / Auszoomen
		Fokusierung nah / weit
		Blendensteuerung
		Anpassung PTZ-Geschwindigkeit
		Aktivieren der IR-Strahler (nicht verfügbar)
		Aktivieren des Wischers (nicht verfügbar)
		One-Touch-Fokus (nicht verfügbar)
		Objektiv-Initialisierung (nicht verfügbar)

10.4.2 Preset-Einstellungen

Wählen Sie den Reiter Preset aus um bis zu 256 Preset-Positionen zu rufen, setzen und zu löschen. Benutzen Sie die PTZ-Steuerschaltflächen um die gewünschte Postion auszuwählen.

Klicken Sie die Schaltfläche um das Preset zu speichern.

Schaltfläche	Beschreibung
	Auswahl der gewünschten Preset-Position. Die ausgewählte Position ist blau hinterlegt.
	Aufrufen der Postion
	Erstellen der Position
	Löschen der Position

Vordefinierte Presets:

In der folgenden Tabelle finden Sie Presets die nur aufgerufen werden können, jedoch nicht konfiguriert werden können.

Vordefinierte Presets	Funktion	Vordefinierte Presets	Funktion
33	Automatische Umkehrung	93	Begrenzungen manuell festlegen
34	Zurück zur Ausgangspostion	94	Fernneustart
35	Tour 1 aufrufen	95	OSD-Menü aufrufen
36	Tour 2 aufrufen	96	Abtastung stoppen
37	Tour 3 aufrufen	97	Zufalls-Scan starten
38	Tour 4 aufrufen	98	Frame-Scan starten
39	IR-Cut-Filter Ein	99	Auto-Scan starten
40	IR-Cut-Filter aus	100	Neigungs-Scan starten
41	Muster 1 aufrufen	101	Panorama-Abtastung starten
42	Muster 2 aufrufen	102	Tour 5 aufrufen
43	Muster 3 aufrufen	103	Tour 6 aufrufen
44	Muster 4 aufrufen	104	Tour 7 aufrufen
92	Begrenzungen starten	105	Tour 8 aufrufen

10.4.3 Tour Einstellungen

Eine Tour besteht aus einer Reihe aus Presets. Sie können bis zu 8 Touren mit bis zu je 32 Presets erstellen.

Bitte beachten Sie, dass die Presets, welche zu einer Tour hinzugefügt werden sollen, bereits vordefiniert sind.

Um eine neue Tour zu erstellen, gehen Sie bitte wie folgt vor:

Wählen Sie den Reiter Patrouille aus. Wählen Sie die gewünschte Tour aus. Um der Tour Presets hinzuzufügen klicken Sie auf die Schaltfläche. Wählen Sie das gewünschte Preset aus und stellen Sie die Patrouillendauer und – geschwindigkeit ein.

Tourdauer	Verweildauer auf einer Preset-Position. Nach Ablauf der Zeit wechselt die Kamera zum nächsten Preset.
Tourgeschwindigkeit	Einstellen der Bewegungsgeschwindigkeit zum nächsten Preset.

Schaltfläche	Beschreibung
	Auswahl der gewünschten Tour.Durch anklicken der Schatlfläche bei Preset 1 wird die Tour zurückgesetzt.
3 Preset3 5s 20	Hinzugefügte Preset-Position mit Tourdauer und Tourgeschwindigkeit.
	Tour starten
	Tour stoppen
	Tour speichern
	Löschen der Preset-Position, bei Preset 1 wird die komplette Tour gelöscht

10.4.4 Muster Einstellungen

Der Speicherstatus der Tour wird im Bildschirm wie folgt angezeigt:

Ein Muster besteht aus verschiednen Schwenk-, Neige- und Zoomfunktionen. Es können maximal 4 verscheiden Muster eingerichtet werden. Um ein Muster zu erstellen gehen Sie bitte wie folgt vor.

Wählen Sie in der Kamerasteuerung den Reiter Muster

Wählen Sie ein Muster aus und aktivieren Sie dieses mit Sie mit den Pfeiltasten die gewünschte Route definieren.

können

Um das Muster zu speichern klicken Sie das Symbol

Schaltfläche	Beschreibung
	Auswahl des gewünschten Musters, dieses ist blau hinterlegt.
	Muster starten
	Muster stoppen
[7KD0]	Muster-Aufzeichnung starten
[W652]	Muster-Aufzeichnung stoppen
	Muster löschen

11. Konfiguration

11.1 Lokale Konfiguration

Unter dem Menüpunkt „Lokale Konfiguration“ können Sie Einstellungen für die Live-Ansicht, Dateipfade der Aufzeichnung und Momentaufnahmen vornehmen.

Live-Ansicht Parameter

Hier können Sie den Protokolltyp und die Live-Ansicht-Leistung der Kamera einstellen.

Protokoll

TCP: Vollständige Bereitstellung der Streaming-Daten sowie eine hohe Videoqualität, dies beeinflusst jedoch die Echtzeitübertragung

UDP: Echtzeit Audio- und Video Übertragung

HTTP: Bietet gleiche Qualität wie TCP, jedoch werden spezielle Ports unter den Netzwerkeinstellungen nicht konfiguriert.

Live-Ansicht-Leistung

Hier können Sie die Einstellung der Performance für die Live Ansicht vornehmen.

Aufzeichnung-Dateieinstellungen

Hier können Sie die Dateigröße für Aufzeichnungen, den Aufzeichnungspfad und den Pfad für heruntergeladene Dateien definieren. Um die Änderungen zu übernhemen klicken Sie auf „Speichern“.

Aufzeichnung-Dateigröße

Sie haben die Auswahl zwischen 256 MB, 512 MB und 1 GB als Dateigröße für die Aufzeichnungen und heruntergeladenen Videos zu wählen.

Speichern unter

Sie können hier den Dateipfad festlegen, welcher für manuelle Aufzeichnungen verwendet werden soll. Als Standard-Pfad wird C:\\\Web\RecordFiles verwendet.

Download.Datei speichern als

Hier können Sie den Dateipfad für heruntergeladene Videos hinterlegen. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\DownloadFiles

Bild- / Beschneidungseinstellungen

Hier können Sie die Pfade für Sofortbilder, Schnappschüsse während der Wiedergabe und zugeschnitte Videos hinterlegen.

Live-Schnappschuss sichern unter

Wählen Sie den Dateipfad für Sofortbilder aus der Liveansicht aus. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\CaptureFiles

Schnappschuss speichern bei Wiedergabe

Sie können hier den Pfad hinterlgen unter welchem die Sofortaufnahmen aus der Wiedergabe gespeichert werden soll. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\PlaybackPics

Clips sp. Unter

Hier können Sie den Speicherpfad hinterlegen, unter welchem zugeschnittene Videos hinterlegt werden sollen. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\PlaybackFiles

11.2 Basiskonfiguration

Alle Einstellungen der „Basiskonfiguration“ finden Sie auch unter dem Menüpunkt „Weiterführende Konfiguration“. Bitte beachten Sie hierzu die Spalte „Verfügbar in“ unter den Beschreibungen der „Weiterführenden Konfiguration“.

11.3 Weiterführende Konfiguration

11.3.1 System

Menüpunkt	Beschreibung	Verfügbar in Modus
Gerätinformation	Anzeige der Geräteinformationen	Basiskonfiguration, Weiterf. Konfiguration
Zeiteinstellungen	Konfiguration der Zeitangabe	Basiskonfiguration, Weiterf. Konfiguration
Wartung	Konfiguration zur Wartung des Systems	Basiskonfiguration, Weiterf. Konfiguration
RS485	Konfiguration der RS485 Schnittstelle	Weiterf. Konfiguration
DST (Daylight Saving Time)	Konfiguration der automatischen Sommerzeitumstellung	Weiterf. Konfiguration

11.3.1.1 Geräteinformation

Basisinfo

Gerätename:

Hier können Sie einen Gerätenamen für den Speeddome vergeben. Klicken Sie auf „Speichern“ um diesen zur übernehmen.

Modell:

Anzeige der Modellnummer

Seriennummer:

Anzeige der Seriennummer

Firmware-Version:

Anzeige der Firmware Version

Cod.-Version:

Anzeige der Codierungsversion

Anzahl Kanäle:

Anzeige der Kanalanzahl

Anzahl Alarmeingänge:

Anzeige der Alarmeingang-Anzahl

Anzahl Alarmausgänge:

Anzeige der Alarmausgang-Anzahl

11.3.1.2 Zeiteinstellungen

Zeitzone

Auswahl der Zeitzone (GMT)

SetTime

NTP

Mit Hilfe des Network Time Protokolls (NTP) ist es möglich, die Uhrzeit des Speeddomes mit einem Zeitserver zu synchronisieren.

Aktivieren Sie NTP um die Funktion zu nutzen.

Server-Adresse

IP-Serveradresse des NTP Servers.

NTP-Port

Netzwerk-Portnummer des NTP Dienstes (Standard: Port 123)

Man. Zeitsynchron.

Gerätezeit

Anzeige der Gerätezeit des Computers

Zeiteinstellung

Anzeige der aktuellen Uhrzeit anhand der Zeitzonen-Einstellung.

Klicken Sie „Synchr. mit Comp-Zeit“ um die Gerätezeit des Computers zu übernehmen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.1.3 Wartung

Neustart

Klicken Sie „Neustart“ um das Gerät neu zu starten.

Standard

Wiederherst.

Klicken Sie „Wiederherst.“ um alle Parameter bis auf die IP-Parameter auf Standardvorgaben zurückzusetzen.

Standard

Wählen Sie diesen Punkt aus um alle Parameter auf Standardvorgaben zurückzusetzen.

Konf. Datei imp.

Konfig-Datei

Wählen Sie hier den Dateipfad um eine Konfigurations-Datei zu importieren.

Status

Anzeige des Import-Status

Konf.-Datei exp.

Klicken Sie Exportieren um eine Konfigurationsdatei zu exportieren.

Remote-Upgrade

Firmware

Wählen Sie den Pfad aus um den Speeddome mit einer neuen Firmware zu aktualisieren.

Status

Anzeige des Upgrade-Status.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.1.4 RS485

Baudrate

Mit der Baudrate können Sie die Übertragungsgeschwindigkeit einstellen, standardmäßig sind 9600 bps voreingestellt. Sie haben die Asuwahl zwischen, 2400 bps, 4800 bps, 9600 bps, 19200 bps und 38400 bps.

Datenbit

Einstellungen der Datengrößen für die Übertragung. Sie haben die Auswahl zwischen 5, 6, 7 oder 8 Bit.

Stoppbit

Einstellung des Stoppbitwertes für die Datenübertragung, Sie können zwischen 1 und 2 wählen.

Parität

Einstellung der Parität um die fehlerfreie Übertragung von Datenpaketen zu überprüfen. Sie können folgende Einstellungen auswählen: „keine“, „gerade“, „ungerade“.

Flow-Strg.

Die Flusssteuerung wird benötigt um dem Speeddome die Information zu übergeben, dass die Datenübertragung zu schnell erfolgt und Datenpakete verloren gehen. Sie haben die Auswahl zwischen: „kein“, „Hardware“, „Soft-Flow-Strg.“.

PTZ-Protokoll

Auswahl des Protokolls für die Steuerung des Speeddomes. Sie haben die Auswahl zwischen ABUS, Pelco D und Pelco P.

PTZ-Adresse

Vergabe der Geräte-ID, sie können eine ID zwischen 0 und 255 auswählen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.1.5 DST

DST

DST aktivieren

Wählen Sie „DST“ die Systemzeit automatisch an die Sommerzeit anzupassen.

Startzeit

Legen Sie den Zeitpunkt für die Umstellung auf Sommerzeit fest.

Endzeit

Legen Sie den Zeitpunkt der Umstellung auf die Winterzeit fest.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.2 Netzwerk

Menüpunkt	Beschreibung	Verfügbar in Modus
TCP/IP	Einstellungen der TCP/IP Daten	Basiskonfiguration, Weiterf. Konfiguration
Port	Einstellungen der verwendeten Ports	Basiskonfiguration, Weiterf. Konfiguration
DDNS	Einstellungen der DDNS Daten	Weiterf. Konfiguration
FTP	Einstellungen der FTP Daten	Weiterf. Konfiguration
UPnPTM	Einstellungen der UPnP Daten	Weiterf. Konfiguration

11.3.2.1 TCP/IP

Um den Speeddome über ein Netzwerk bedienen zu können, müssen die TCP/IP-Einstellungen korrekt konfiguriert werden.

NIC-Einstell.

NIC-Typ

Wählen Sie die Einstellung für ihren Netzwerkadapter.

Sie haben die Auswahl zwischen folgenden Werten: 10M Half-dup; 10M Full-dup; 100M Half-dup; 100M Full-dup; 10M/100M/1000M Auto

DHCP

Falls ein DHCP-Server verfügbar ist, klicken Sie DHCP an, um automatisch eine IP-Adresse und weitere Netzwereinstellungen zu übernehmen. Die Daten werden automatisch von dem Server übernommen und können nich manuell geändert werden.

Falls kein DHCP-Server verfügbar ist füllen Sie bitte folgende Daten manuell aus.

IPv4-Adresse

Einstellung der IP-Adresse für den Speeddome

IPv4 Subnetzmaske

Manuelle Einstellung der Subnetzmaske für den Speeddome

IPv4-Standard-Gateway

Einstellung des Standard-Routers für den Speeddome.

MAC-Adresse

Hier wird die Hardware-Adresse der Kamera angezeigt, diese können Sie nich verändern.

MTU

Einstellung der Übertragungseinheit, wählen Sie einen Wert 500 – 9676. Standardmäßig ist 1500 voreingestellt.

DNS-Server

Bevorzugter DNS-Server

Für einige Anwendungen sind DNS-Servereinstellungen erforderlich. (z.B. E-Mail-Versand) Geben Sie hier die Adresse des bevorzugten DNS-Servers ein.

Altern. DNS-Server

Falls der bevorzugte DNS-Server nicht erreichbar sein sollte, wird dieser alternative DNS-Server verwendet. Bitte hinterlegen Sie hier die Adresse des alternativen Servers.

i	Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.2.2 Port

Falls Sie auf den Speeddome von extern zugreifen möchten, müssen folgende Ports konfiguriert werden.

HTTP-Port

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024\~65535 erhalten. Befinden sich mehrere Speeddomes im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten.

RTSP-Port

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024\~65535 erhalten. Befinden sich mehrere Speeddomes im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

HTTPS-Port

Der Standard-Port für die HTTPS- Übertragung lautet 443.

i	Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.2.3 DDNS

DDNS

DynDNS oder DDNS (dynamischer Domain-Name-System-Eintrag) ist ein System, das in Echtzeit Domain-Name-Einträge aktualisieren kann. Die Netzwerkkamera verfügt über einen integrierten DynDNS-Client, der selbstständig die Aktualisierung der IP-Adresse bei einem DynDNS-Anbieter durchführen kann. Sollte sich die Netzwerkkamera hinter einem Router befinden, empfehlen wir die DynDNS-Funktion des Routers zu verwenden.

Die Abbildung veranschaulicht den Zugriff / Aktualisierung der IP-Adresse beim DynDNS-Dienst.

DDNS aktivieren

Aktiviert oder Deaktiviert die DDNS Funktion.

DDNS-Typ

Wählen Sie den DDNS Typen aus. Sie haben die Möglichkeit zwischen „DynDNS“ und „ABUS DDNS“ zu wählen.

Server-Adresse

Wählen Sie einen DDNS Serviceanbieter aus. Sie müssen über einen registrierten Zugang bei diesem DDNS-Serviceanbieter verfügen (z.B. www.dyndns.org).

Falls Sie als DDNS-Typ „ABUS DDNS“ gewählt haben, wird die Server-Adresse automatisch hinterlegt.

Domäne

Geben Sie hier den registrierten Domainnamen (host-service) ein (z.B. meineIPkamera.dyndns.org).

Port

Hinterlegen Sie hier den Port für die Portweiterleitung.

Benutzername

Benutzerkennung Ihres DDNS-Kontos

Kennwort

Passwort Ihres DDNS-Kontos

Bestätigen

Die Passwortbestätigung ist hier erforderlich.

DDNS Konto einrichten

Neues Konto bei DynDNS.org einrichten:

Notieren Sie Ihre Benutzerdaten und übertragen Sie diese in die Konfiguration der Netzwerkkamera.

Zugriff auf die Netzwerkkamera über DDNS

Sollte sich Ihre Netzwerkkamera hinter einem Router befinden, ist der Zugriff über DynDNS im Router zu konfigurieren. Hierzu finden Sie auf der ABUS Security-Center Homepage www.abus-sc.com eine Beschreibung zur DynDNS-Router-Konfiguration für gängige Router-Modelle.

Folgende Abbildung veranschaulicht den Zugriff auf eine Netzwerkkamera hinter einem Router über DynDNS.org.

Für den DynDNS Zugriff über einen Router muss eine Portweiterleitung aller relevanten Ports (mindestens RTSP + HTTP) im Router eingerichtet werden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“. Bei Änderungen in der Netzwerkkonfiguration muss die Kamera neu gestartet werden (System \ Wartung \ Neustart)

ABUS DDNS

1. Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein Konto bei www.abus-server.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite.
2. Aktivieren Sie die Checkbox „DDNS aktivieren“ und wählen Sie dann den DDNS Typ „ABUS DDNS“
3. Übernehmen Sie Ihre Daten mit „Speichern“. Die IP-Adresse Ihrer Internet Verbindung wird nun jede Minute am Server aktualisiert.

11.3.2.4 FTP

Um erfasste Videos oder Bilder auf einen FTP Server hochzuladen, müssen folgende Einstellungen vorgenommen werden.

Server-Adresse

Hinterlegen Sie hier die IPAdresse des FTP-Servers

Port

Geben Sie hier die Port-Nummer des FTP-Servers ein. Der Standard-Port für ftp Server lautet 21.

Benutzername

Benutzername des Kontos, das im FTP-Server konfiguriert wurde

Kennwort

Passwort des Kontos, das im FTP-Server konfiguriert wurde

Bestätigen

Bitte geben sie hier das Passwort erneut ein.

Verzeichnisstruktur

Wählen Sie hier den Speicherort für die hochgeladenen Daten aus. Sie haben die Auswahl zwischen „Speichern im Stammverzeichnis.“; „Sp. im überg. Verz.“; „Sp. im unterg. Verz.“.

Überg. Verz.

Dieser Menüpunkt steht Ihnen nur zur Verfügung, falls unter Verzeichnisstruktur „Sp. im überg. Verz.“ oder „Sp. im unterg. Verz.“.ausgewählt wurde. Sie können hier den Namen für das übergeordnete Verzeichnis auswählen. Die Dateien werden in einem Ordner des FTP-Servers gespeichert.

Wählen Sie zwischen „Gerätename ben.“, „Gerätenr. ben.“, „Geräte-IP-Adr. ben.“

Unterverzeichnis

Wählen Sie hier den Namen für das Unterverzeichnis aus. Der Ordner wird im übergeordneten Verzeichnis eingerichtet. Sie haben die Auswahl zwischen „Kameraname ben.“ oder „Kameranr. ben.“.

Typ hochladen

Markieren Sie „Bild senden“ um Bilder auf den FTP-Server hochzuladen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.2.5 UPnP ^TM

Die UPnP Funktion (Universal Plug and Play) ermöglicht eine komfortable Ansteuerung von Netzwerkgeräten in einem IP-Netzwerk. Dadurch ist die Netzwerkkamera z.B. als Netzwerkgerät in der Windows Netzwerkumgebung sichtbar.

UPnP aktivieren

Aktivieren oder Deaktivieren Sie die UPnP Funktion

Name

Anzeige der MAC-Adresse der Kamera

Portzuordnung

P.-Mapping akt.

Die Universal Plug and Play-Portweiterleitung für Netzwerkdienste wird hiermit aktiviert. Unterstütz ihr Router UPnP, wird mit dieser Option automatisch die Portweiterleitung für Video-Streams router-seitig für die Netzwerkkamera aktiviert.

Mapping Port Type

Wählen Sie hier aus, ob Sie die Portweiterleitung Automatisch oder Manuell vornehmen möchten. Sie haben die Auswahl zwischen „Auto“ oder „Manuell“.

Protokollname:

HTTP

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten

RTSP

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

SDK (Steuerport)

Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten.

Externer Port

Sie können die Ports nur manuell abändern, wenn der „Mapping Port Type“ auf Manuell geändert wurde.

Status

Zeigt an, ob der eingegebene externe Port gültig bzw. ungültig ist.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.3 Video / Audio

Menüpunkt	Beschreibung	Verfügbar in Modus
Video	Einstellungen für die Videoausgabe	Basiskonfiguration, Weiterf. Konfiguration
Audio	Einstellungen für die Audioausgabe	Basiskonfiguration, Weiterf. Konfiguration

11.3.3.1 Video

Stream-Typ

Wählen Sie den Stream-Typ für die Speeddome-Kamera. Wählen Sie „Main Stream (Normal)“ für die Aufzeichnung und Live-Ansicht mit guter Bandbreite. Wählen Sie „Sub-Stream“ für für die Live-Ansicht mit begrenzter Bandbreite.

Videotyp

Wählen Sie hier den Stream-Typ „Video“ oder „Video & Audio“ aus.

Das Audiosignal wird nur aufgezeichnet, wenn als Stream-Typ „Video & Audio“ ausgewählt wurde.

Auflösung

Stellen Sie hier die Äuflösung der Videodaten ein. Je nach Kameramodell haben Sie die Auswahl zwischen 1280*720P; 1280*960; 1920*1080P.

Bitratentyp

Gibt die Bitrate des Videostroms an. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen einer konstanten und variablen Bitrate.

Videoqualität

Dieser Menüpunkt steht Ihnen nur zur Auswahl, wenn Sie eine variable Bitrate gewählt haben. Stellen Sie hier die Videoqualität der Videodaten ein. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen sechs verschiedenen Videoqualitäten, „Minimum“, „Niedriger“, „Niedrig“, „Mittel“, „Höher“ oder „Maximum“.

Bildrate

Gibt die Bildrate in Bildern pro Sekunde an.

Max. Bitrate

Die Bitrate des Videostroms wird auf einen bestimmten Wert fest eingestellt, stellen Sie die max. Bitrate zwischen 32 und 16384 Kbps ein. Ein höherer Wert entspricht einer höheren Videoqualität, beansprucht aber eine größere Bandbreite.

Videocodierung

Wählen Sie einen Standard für die Videocodierung aus, Sie haben die Auswahl zwischen H.264, MPEG-4 und MJPEG.

Profil

Wählen Sie hier ein Profil aus. Sie haben die Auswahl zwischen „Basisprofil“, „Hauptprofil“ und „Hohes Profil“.

I Bildintervall

Stellen Sie hier das I Bildintervall ein, der Wert muss im Bereich 1 – 400 liegen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.3.2 Audio

Wählen Sie hier die Codierung für die Audioübertragung aus.

Sie haben die Auswahl zwischen G.711ulaw; G.711alaw und G.726.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.4 PTZ

Menüpunkt	Beschreibung	Verfügbar in Modus
Grundlagen	Grundeinstellungen der PTZ-Funktion	Weiterf. Konfiguration
Anfangsposition	Einstellung der Anfangsposition	Weiterf. Konfiguration
Parkaktion	Einstellungen der Parkaktion	Weiterf. Konfiguration
Privatzonen-Maskierung	Definieren von Privatzonen	Weiterf. Konfiguration
Geplante Aufgaben	Definieren von geplanten Aufgaben	Weiterf. Konfiguration
Konfiguration löschen	Löschen der PTZ-Einstellungen	Weiterf. Konfiguration

11.3.4.1 Grundlagen

Grundparameter

Proportionalschwenk. aktivieren

Aktivieren Sie diese Funktion um die Schwenk-/Neigegeschwindigkeit an den jeweiligen Zoom anzupassen. Bei einem starken Zoom ist die Schwenk-/Neigegeschwindigkeit geringer, damit sich das Bild in der Live-Ansicht nicht zu schnell bewegt.

Preset-Freezing akt.

Wenn diese Funktion aktiviert ist, wechselt die Kamera in der Live-Ansicht direkt von einer per Preset definierten Szene zu einer anderen. Dabei werden die dazwischenliegenden Bereiche nicht angezeigt, um die Überwachungseffizienz aufrechtzuerhalten. Die Bandbreitennutzung im Netzwerk kann dadurch sinken.

Wenn ein Muster abgerufen wird, ist Preset-Freezing deaktiviert

Preset- Geschw.

Sie können hier eine vordefinierte Preset-Geschwindigkeit von 1 bis 8 wählen.

Tastatur-Geschw.

Hier können Sie das Ansprechverhalten mittels Steuerpult anpassen. Sie haben die Auswahl zwischen „Niedrig“, „Normal“ und „Hoch“.

Auto-Scan-Geschw.

Die Speeddome-Kamera hat fünf verschiedene Abtastmodi: Autoscan, Neigungsscan, Framesan, Zufallsscan und Panoramaabtatsung. Als Abtastgeschwindigkeit kann ein Wert zwischen 1 und 40 eingestellt werden.

PTZ-OSD

Zoom-Status

Stellen Sie hier die Anzeigedauer für den Zoom-Status ein. Sie haben die Auswahl zwischen 2 Sekunden, 5 Sekunden, 10 Sekunden, „Immer schließen“ und „Immer öffnen“.

PT-Status

Stellen Sie hier die Anzeigedauer für den Azimuth-Winkel beim Schwenken und Neigen ein. Sie haben die Auswahl zwischen 2 Sekunden, 5 Sekunden, 10 Sekunden, „Immer schließen“ und „Immer öffnen“.

Preset-Status

Wählen Sie hier die Anzeigedauer für den Preset-Namen beim Abrufen einer Preset-Position ein.

Sie haben die Auswahl zwischen 2 Sekunden, 5 Sekunden, 10 Sekunden, „Immer schließen“ und „Immer öffnen“.

Abschalt-Speicher

Fortsetzungszeit konf.

Nach einem Neustart kann die Kamera ihren letzten PTZ-Status oder die letzte ausgeführte Aktion wieder aufnehmen. Sie können hier den Zeitpunkt festlegen, nach welcher Dauer die Wiederaufnahme der letzten Aktion gestartet werden soll. Sie haben die Auswahl zwischen 30 Sekunden, 60 Sekunden, 300 Sekunden oder 600 Sekunden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.4.2 Anfangsposition

Die Anfangsposition ist der Ausgangspunkt der PTZ-Koordinaten. Diese kann sowohl manuell angepasst werden oder manuell verändert werden.

Ume eine Anfangsposition manuell zu definieren gehen Sie wie folgt vor. Wechseln Sie mit den PTZ-Steuerungstasten zu der gewünschten Position. Sie haben auch die Möglichkeit eine bereitsdefinierte Preset-Position als Anfangsposition festzulegen.

Klicken Sie nun auf „Einstellen“ um die Position zu speichern. Mit „Gehe zu“ können Sie eine vordefinierte Anfangsposition abrufen. Um eine Anfangsposition zu entfernen, klicken Sie „Löschen“.

11.3.4.3 Parkaktion

Diese Funktion ermöglicht es Ihnen, dass der Speeddome nach einer Phase der Inaktivität (Parkdauer) automatisch eine vorgegebene Parkaktion (z.B. Muster, Patrouille, Scan, Preset, usw.) startet.

Bitte beachten Sie, dass „geplante Aufgaben“ Vorrang vor der Parkaktion haben! Falls beide Aktionen aktiviert sind, wird nur „Geplante Aufgaben“ ausgeführt.

Parkaktion aktivieren

Aktivieren Sie die Funktion um die Parkaktion nutzen zu können.

Parkdauer

Legen Sie die Parkdauer in Sekunden fest, Sie haben die Auswahl zwischen 5 – 720 Sekunden.

Aktionstyp

Legen Sie hier fest, welche Aktion nach der Pardauer gestartet werden soll. Sie haben die Auswahl zwischen: Auto-Scan, Frame-Scan, Zufalls-Scan, Patrouille, Muster, Preset, Panorama-Scan, Neigungs-Scan

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.4.4 Privatzonen-Maskierung

Mit Hilfe einer Privatzone können Sie gewisse Bereiche der Live-Ansicht abdecken, um zu verhindern, dass diese Bereiche weder aufgezeichnet noch im Live-Bild bestrachtet werden können.

Gehen Sie wie folgt vor um eine Privatzone einzurichten. Aktivieren Sie das Kästchen „Privatzonen-Maskierung“. Navigieren Sie mit den PTZ-Steuerungsflächen zu dem gewünschten Bereich. Um eine Proivatzone hinzuzufügen, wählen Sie „Fläche“ nun können Sie mit der Maus einen Bereich im Kamerabild markieren. Klicken Sie im Anschluss auf „Zeich. Stoppen“. Durch klicken von „Hinzufügen“, können Sie nun den Namen und den Typ der Privatzone ändern. Um eine Privatzonen-Maskierung zu löschen, wählen Sie die Nummer in der Liste an und klicken Sie auf „Löschen“.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.4.5 Geplante Aufgaben

Hier können Sie mittels eines Zeitplans definieren, welche Aktionen zu bestimmten Wochentagen und Uhrzeiten ausgeführt werden sollen.

Markieren Sie zunächst das Kontrollkästchen bei „Geplante Aufgaben aktivieren“. Legen Sie nun eine Parkdauer fest, nach der die Speeddome-Kamera mit der geplanten Aufgabe beginnt. Konfigurieren Sie nun den Zeitplan wie folgt. Klicken Sie auf „Aufg. Bearb.“ Es erscheint nun folgendes Fenster:

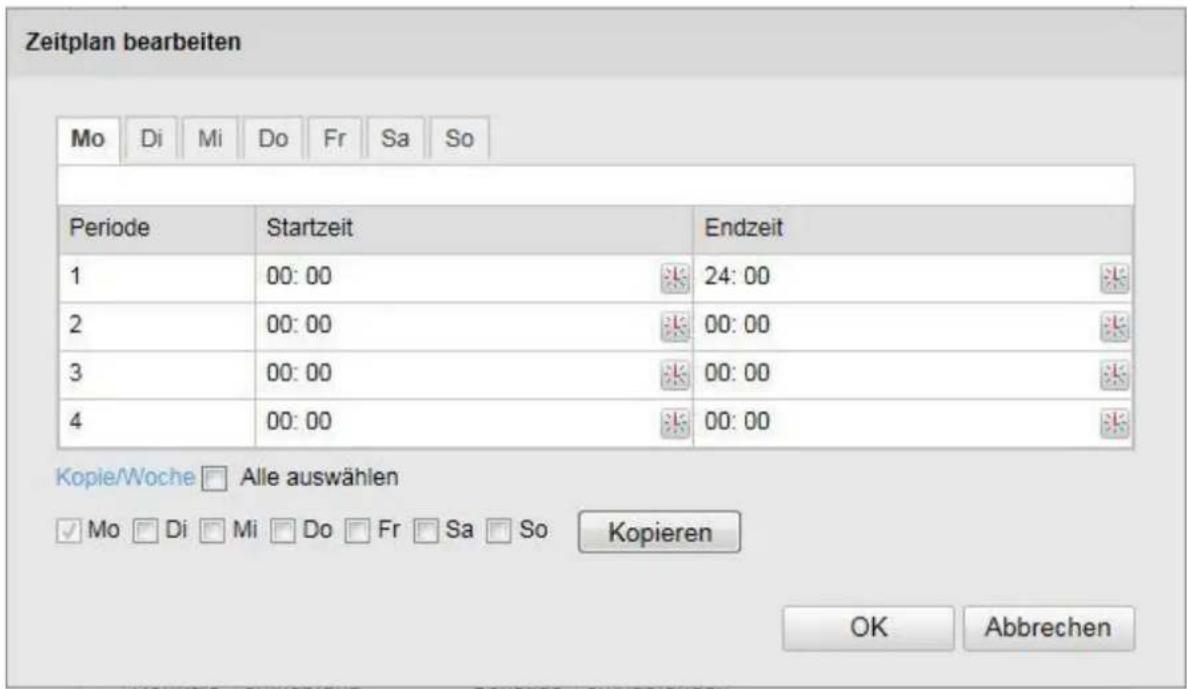

Wählen Sie nun einen Wochentag für die geplante Aufgabe aus. Wählen Sie „Ganztägig“ aus, wenn die Aufgabe den ganzen Tag ausgeführt werden soll. Um bestimmte Zeitspannen zu hinterlegen, wählen Sie „Anpassen“ Geben Sie nun die Start- und Endzeit ein, wählen Sie den Aufgabentyp und bestätigen Sie die Eingabe durch die Entertaste.

Um die konfigurierte Aufgabe für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Aufgabe auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

11.3.4.6 Konfiguration löschen

In diesem Menüpunkt können Sie PTZ-Konfigurationen löschen, einschließlich Presets, Muster, Patrouillen, Privatzonen und geplanten Aufgaben.

Markieren Sie das Kontrollkästchen der Elemente, die Sie löschen wollen. Wählen Sie „Alle auswählen“ um alle Elemente zu löschen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.5 Bild

Menüpunkt	Beschreibung	Verfügbar in Modus
Anzeigeeinstellungen	Einstellungen der Anzeigeparameter	Basiskonfiguration, Weiterf. Konfiguration
OSD-Einstellungen	Einstellung des Datums-und Uhrzeitformats	Weiterf. Konfiguration
Text-Overlay	Hinzufügen von Textfeldern	Weiterf. Konfiguration

11.3.5.1 Anzeigeeinstellungen

Unter diesem Menüpunkt können Sie die Bildquiliät des Speeddomes, einschließlich Helligkeit, Schärfe, Kontrast, usw. vornehmen. Klicken Sie auf „Standard“ umd die Standardwerte wiederherzustellen.

Bitte beachten Sie:

Die Parameter unter Anzeigeeinstellungen können je nach Modell varieren.

Helligkeit

Einstellung für die Bildhelligkeit. Einstellbar sind Werte zwischen 0 und 100.

Kontrast

Einstellung für den Bildkontrast. Einstellbar sind Werte zwischen 0 und 100.

Sättigung

Einstellung für die Bildsättigung. Einstellbar sind Werte zwischen 0 und 100.

Verstärkungsbegrenzung

Einstellung für den Maximalwert der Bildverstärkung. Einstellbar sind Werte zwischen 0 und 100.

Schärfe

Einstellung für die Bildschärfe. Ein höherer Schärfewert kann das Bildrauschen erhöhen.

Einstellbar sind Werte zwischen 0 und 100.

Fokus-Modus

Im Fokus-Modus sind die Optionen „Auto“, „Manuell“ und „Semi-Auto“ verfügbar.

Auto

Die Speeddome-Kamera fokusiert automatisch, je nach den Objekten in einer Szene

Semi-Auto

Die Speeddome-Kamera fokussiert automatische nach einem Schwenk-, Neige- oder Zoomvorgang.

Manuell

Die Speeddome-Kamera muss mit Hilfe der Zoom-Schaltflächen manuell fokusiert werden.

Minimaler Fokus

Mit dieser Funktion wird die minimale Fokusdistanz definiert. Einstellbare Werte sind: 10 cm, 50 cm, 1 m, 1,5 m, 3 m, 6 m. Der minimale Fokus kann je nach Speeddome Modell varieren.

Belichtungsmodus

Der Belichtungsmodus bietet die Optionen Auto, Blendenpriorität, Blendenautomatik und Manuell.

Auto

Die Werte für die Blende, Belichtungszeit und Verstärkung werden automatisch an die Umgebungshelligkeit angepasst.

Manuell

Im manuellen Modus können Sie die Werte für die Blende, Belichtungszeit und Verstärkung manuell einstellen. Die Funktion kann je nach Speeddome Modell variieren.

Belichtungsmodus

Blende

Verschluss

Blendenpriorität

Hier müssen die Blendenwerte manuell angepasst werden. Die Werte für die Belichtungszeit und die Verstärkung werden automatisch an die Umgebungshelligkeit angepasst.

Belichtungsmodus

Blende

Blendenautomatik

Hier muss die Belichtungzeit manuell angepasst werden. Die Werte für die Blende und die Verstärkung werden automatisch an die Umgebungshelligkeit angepasst.

Videostandard

Regelung der Belichtungsfrequenz

50Hz: Fixe Einstellung auf 50 Hz Netzfrequenz

60Hz: Fixe Einstellung auf 60 Hz Netzfrequenz

Tag/Nacht-Umsch.

Die Tag/Nacht-Umsch. Bietet die Optionen Auto, Tag und Nacht.

Auto

Die Kamera schaltet je nach herrschenden Lichtbedingungen Automatisch zwischen Tag- und Nachtmodus um. Die Empfindlichkeit kann zwischen „Niedrig“, „Normal“ und „Hoch“ eingestellt werden.

Tag/Nacht-Umsch.

Empfindl.

Tag

In diesem Modus gibt die Kamera nur Farbbilder aus.

Bitte beachten Sie:Verwenden Sie diesen Modus nur bei gleichbleibenden Lichtverhältnissen.

Nacht

In diesem Modus gibt die Kamera nur Schwarz/Weiß-Bilder aus.

Bitte beachten Sie:Verwenden Sie diesen Modus nur bei schwachen Lichtverhältnissen.

Spiegel

Wenn die Spiegel-Funktion aktiviert ist, wird das Bild horizontal gespiegelt.

WDR

Mit Hilfe der WDR-Funktion kann die Kamera auch bei ungünstigen Gegenlichtverhältnissen klare Bilder liefern. Falls im Bildbereich sowohl sehr helle als auch sehr dunkle Bereiche bestehen, wird der Helligkeitspegel des gesamten Bildes ausgeglichen um ein deutliches, detailreiches Bild geliefert. Klicken Sie das Kontrollkästchen an um die WDR-Funktion zu aktivieren bzw. deaktivieren. Setzen Sie das Wide Dynamic Level höher um die WDR-Funktion zu verstärken.

WDR	Aktivieren
Wide Dynamic Level	54

Objektiv-Initialisierung

Markieren Sie das Kontrollkästchen um einen Initlaisierungsvorgang des Objektivs zu starten.

BLC (Gegenlichtkompensation)

Mit der Gegenlichtkomensation können Objekte vor einem hellen Hintergrund klarer dargestellt werden. Die Belichtung der Objekte werden korrigiert, jedoch wird der Hintergrund unscharf dargestellt.

Weißabgleich

Wählen Sie hier die Beleuchtungsumgebung aus, in der die Kamera installiert wird. Sie haben folgende Optionen zur Auswahl „MWB“, „Außen“, „Innen“, Leuchtstofflampe“, „Natriumdampflampe“, „Automatisch verfolgen“, „Auto“.

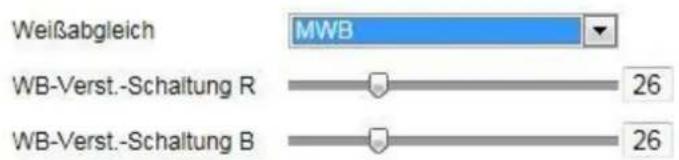

MWB

Sie können den Weißabgleich mit folgenden Wertten manuell anpassen.

Außen

Anpassung des Weißabgleichs an eine Beleuchtungsumgebung außen.

Innen

Anpassung des Weißabgleichs an eine Beleuchtungsumgebung innen.

Leuchtstofflampe

Anpassung des Weißabgleichs an eine Beleuchtungsumgebung mit Leuchtstofflampen.

Natriumdampflampe

Anpassung des Weißabgleichs an eine Beleuchtungsumgebung mit Natriumdampflampen.

Automatisch verfolgen

Der Weißabgleich wird entsprechend der Farbtemperatur der jeweiligen Szene kontinuierlich in Echtzeit angepasst.

Auto

Im Auto-Modus behält die Kamera die Farbbalance automatisch entsprechend der aktuellen Farbtemperatur bei.

Dig. Rauschunterdr.

Sie haben die Möglichkeit die Rauschunterdrückung zu aktivieren (Normal-Modus) bzw. deaktivieren.

Rauschunterdr.-Pegel

Stellen Sie hier den Pegel für die Rauschunterdrückung ein.

Zoom-Grenze

Sie können hier den Maximalwert für die Zoomfunktion festlegen. Einstellbare Werte sind 20, 40, 80, 160, 320.

Chroma

Farbunterdrückung bei schlichten Lichtverhältnissen um Bildrauschen zu vermeiden. Einstellbar sind Werte zwischen 0 und 100.

Lokale

Wählen Sie hier die Ausgabeart der lokalen Anzeige aus. Sie haben folgende Optionen zur Auswahl „Deaktiviert“, „Clip-Ausgabe“ oder „Skalierte Ausgabe“.

11.3.5.2 OSD-Einstellungen

Sie können mit diesem Menüpunkt auswählen welches Datums- und Uhrzeitformat in das Livebild eingeblendet werden sollen.

Name anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Kameranamen einblenden möchten.

Datum anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie das Datum in das Kamerbild einblenden möchten.

Woche anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Wochentag anzeigen möchten.

Kameraname

Tragen Sie hier den Kameranamen ein, welcher im Bild eingeblendet werden soll.

Zeitformat

Wählen Sie hier, ob Sie die Uhrzeit im 24-Stunden oder 12-Stundne Format angezeigen möchten.

Datumsformat

Wählen Sie hier das Format für die Datumsanzeige aus.

(T= Tag; M= Monat; J= Jahr)

Anzeigemodus

Hier können Sie die Anzeigeart für die eingeblendeten Elemente auswählen.

Sie haben folgende Optionen: „Transparent & bliknend“, „Transparent & nicht blinkend“, „Nicht transparent & blinkend“, „Nicht transparent & nicht blinkend“

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

13.3.5.3 Text-Overlay

Sie haben die Möglichkeit bis zu vier Texte in das Kamerabild einzublenden, die maximale Länge beträgt max. 45 Zeichen. Um den Text anzuzeigen wählen Sie bitte das Kontrollkästchen an.

Mit der Maustaste haben Sie die Möglichkeit die Textfenster zu verschieben.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.6 Sicherheit

Menüpunkt	Beschreibung	Verfügbar in Modus
Benutzer	Administration der Benutzer	Basiskonfiguration, Weiterf. Konfiguration
RTSP-Authent.	Einstellung des Datums-und Uhrzeitformats	Weiterf. Konfiguration

11.3.6.1 Sicherheit

Unter diesem Menüpunkt können Sie Benutzer hinzufügen, bearbeiten oder löschen.

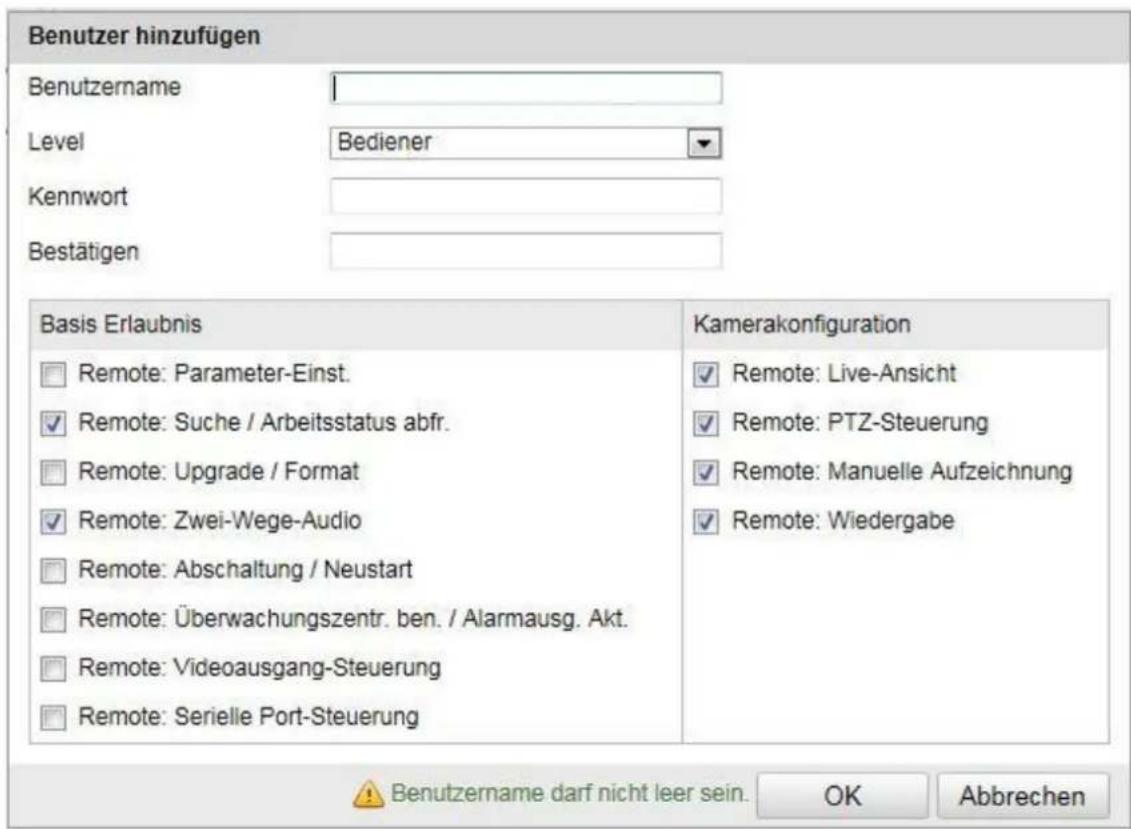

Um einen Benutzer hinzuzufügen bzw. zu bearbeiten, klicken Sie auf „Hinzufügen“ bzw. „Ändern“.

Es erscheint ein neues Fenster mit den Daten und Berechtigungen.

Benutzername

Vergeben Sie hier den Benutzernamen, der für den Zugang zur Kamera eingegeben werden muss

Level

Wählen Sie hier einen individuellen Benutzertyp für die Benutzerkennung.

Sie haben die Auswahl zwischen zwei vordefinierten Stufen: Bediener oder Benutzer.

Als Bediener haben Sie folgende Remote-Funktionen zur Verfügung: Live-Ansicht, PTZ-Steuerung, Manuelle Aufzeichnung, Wiedergabe, Zwei-Wege-Audio, Suche/ Arbeitsstatus abfragen.

Als Benutzer haben Sie folgenden Remote-Funktionen zur Verfügung: Wiedergabe, Suche/ Arbeitsstatus abfragen.

Um weitere Funktionen hinzuzufügen, wählen Sie das gewünschte Kontrollkästchen an.

Kennwort

Vergeben Sie hier das Passwort, welches der entsprechende Benutzer für den Zugang zur Kamera eingeben muss.

Bestätigen

Bestätigen Sie das Passwort durch erneute Eingabe.

Übernehmen Sie die getroffenen Einstellungen mit „OK“. Klicken Sie „Abbrechen“ um die Daten zu verwerfen.

11.3.6.2 RTSP- Authent.

Mit dieser Funktion können Sie den Videostrom der Live-Ansicht absichern.

Wählen Sie „disable“ um die Funktion zu deaktivieren. Um die Funktion zu aktivieren wählen Sie „basic“ aus.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.7 Ereignisse

Menüpunkt	Beschreibung	Verfügbar in Modus
Bew.-Erkennung	Einstellung der Bewegungserkennung	Weiterf. Konfiguration
Sabotagealarm	Einstellung der Sabotagealarm	Weiterf. Konfiguration
Alarmeingang	Einstellung des Alarmeingangs	Weiterf. Konfiguration
Alarmausgang	Einstellung des Alarmausgangs	Weiterf. Konfiguration
E-Mail	Einstellung des E-Mail Versands	Weiterf. Konfiguration
Schnappschuss	Einstellung der Schnappschussaktion	Weiterf. Konfiguration

11.3.7.1 Bew.-Erkennung

Bereichseinst.

Aktivieren Sie die Bewegungserkennung indem Sie das Kontrollkästchen „Bewegungserkennung aktivieren“ anklicken.

Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“.

Ziehen Sie nun die Maus über den gewünschten Bereich. Stellen Sie die Empfindlichkeit über den Auswahlbalken ein. Um den Bereich zu übernehmen, klicken Sie auf die Schaltfläche „Zeichnen stoppen“.

Rechts: geringe Empfindlichkeit

Um einen Zeitplan für die bewegungsgesteuerte Aufnahme zu hinterlegen, klickenSie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten die bewegungsgesteuerte Aufzeichnung erfolgen soll.

Wählen Sie nun einen Wochentag für die bewegungsgesteuerte Aufzeichnung. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Bewegungserkennung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Bewegungserkennung für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Bewegungserkennung auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verkn.-Methode

Stellen Sie hier ein welche Aktion bei einer Bewegungserkennung erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

FTP-Upload: Aktivieren Sie dieses Kontrollkästchen um die bewegungsgesteuerte Aufzeichnung auf einen FTP-Server hochzuladen.

Sonstige Verküpfungen

Sie haben die Möglichkeit die Alarmausgänge bei einer Bewegungserkennung zu schalten. Klicken Sie „Alle wählen“ um die beiden Alarmausgänge zu schalten. Um Alarmausgang 1 zu schalten wählen Sei „A->1“, um den Alarmausgang 2 zu schalten wählen Sie „A->2“.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.7.2 Sabotagealarm

Mit diesem Menüpunkt können Sie den Speeddome so konfigurieren, dass ein Sabotagealarm ausgelöst wird, sobald das Objektiv abgedeckt wird.

Bereichseinst.

Aktivieren Sie den Sabotagealarm indem Sie das Kontrollkästchen „Sabotagealarm aktivieren“ anklicken.

Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“.

Ziehen Sie nun die Maus über den gewünschten Bereich. Stellen Sie die Empfindlichkeit über den Auswahlbalken ein. Um den Bereich zu übernehmen, klicken Sie auf die Schaltfläche „Zeichnen stoppen“.

Rechts: geringe Empfindlichkeit

Um einen Zeitplan für den Sabotagealarm zu hinterlegen, klickenSie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Sabotagealarm aktiviert sein soll.

Wählen Sie nun einen Wochentag für den Sabotagealarm. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um einen ganztägigen Sabotagealarm einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um den Sabotagealarm für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um den Sabotagealarm auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Verkn.-Methode

Stellen Sie hier ein welche Aktion bei einem Sabotagealarm erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Sonstige Verküpfungen

Sie haben die Möglichkeit die Alarmausgänge bei einer Bewegungserkennung zu schalten. Klicken Sie „Alle wählen“ um die beiden Alarmausgänge zu schalten. Um Alarmausgang 1 zu schalten wählen Sei „A->1“, um den Alarmausgang 2 zu schalten wählen Sie „A->2“.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.7.3 Alarmeingang

Unter diesem Menüpunkt können Sie die Alarmeingänge des Speeddomes konfigurieren

Alarmeingang No

Wählen Sie hier den Alarmeingang aus, welchen Sie konfigurieren möchten.

Alarmname

Hier können Sie einen Namen für den jeweiligen Alarmeingang vergeben. Bitte verwenden Sie nicht t die Alarmeingang № und keine Sonderzeichen.

Alarmtyp

Wählen Sie hier den Alarmtyp aus. Sie haben die Auswahl zwischen „NO“ (Normally open) oder „NC“ (Normally closed).

Aktivierungszeit

Um einen Zeitplan für einen Alarmeingang zu hinterlegen, klickenSie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmeingang aktiviert sein soll.

Wählen Sie nun einen Wochentag für den Alarmeingang. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Verkn.-Methode

Stellen Sie hier ein welche Aktion bei einer Bewegungserkennung erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

FTP-Upload: Aktivieren Sie dieses Kontrollkästchen um das Alarmeriegnis auf einen FTP-Server hochzuladen.

Sonstige Verküpfungen

Sie haben die Möglichkeit die Alarmausgänge bei einer Alarmdetektion zu schalten. Klicken Sie „Alle wählen“ um die beiden Alarmausgänge zu schalten. Um Alarmausgang 1 zu schalten wählen Sei „A->1“, um den Alarmausgang 2 zu schalten wählen Sie „A->2“.

PTZ Verknüpfung

In einem Alarmfall haben Sie die Möglichkeit eine Preset-Position, eine Patrouille oder ein Muster aufzurufen. Wählen Sie hierzu das gewünschte Kontrollkästchen an und wählen sie die Nummer für die Funktion aus.

Kopie/Alarm

Mit dieser Funktion haben Sie die Möglichkeit die Einstellungen eines Alarmeingangs auf andere Alarmeingänge zu kopieren.

Um die Einstellungen für alle Alarmeingänge zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Einstellungen auf einzelne Alarmeingänge zu kopieren, wählen Sie den Alarmeingang aus und klicken Sie „Kopieren“.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.7.4 Alarmausgang

Sie haben hier die Möglichkeit die beiden Alarmausgänge zu konfigurieren.

Alarmausgang No

Wählen Sie hier den Alarmausgang aus, welchen Sie konfigurieren möchten.

Alarmname

Hier können Sie einen Namen für den jeweiligen Alarmausgang vergeben. Bitte verwenden Sie nicht die Alarmausgang № und keine Sonderzeichen.

Aktivierungszeit

Um einen Zeitplan für einen Alarmausgang zu hinterlegen, klickenSie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiviert sein soll.

Wählen Sie nun einen Wochentag für den Alarmausgang. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Kopie/Alarm

Mit dieser Funktion haben Sie die Möglichkeit die Einstellungen eines Alarmausgangs auf den anderen Alarmausgang zu kopieren. Um die Einstellungen für beide Alarmausgänge zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.7.5 E-Mail

Sie haben hier die Möglichkeit die Einstellungen für den E-Mail Versand vorzunehmen.

Absender

Absender

Geben Sie hier einen Namen ein, welcher als Absender angezeigt werden soll.

Absender-Adresse

Tragen Sie hier die E-Mail Adresse des Absenders ein.

SMTP-Server

Geben Sie hier die SMTP-Server-IP-Adresse oder den Hostnamen ein. (z.B. smtp.googleapis.com)

SMTP-Port

Geben Sie hier den SMTP-Port ein, standardmäßig ist dieser auf 25 konfiguriert.

SSL Aktivieren

Markieren Sie die SSL Funktion, falls der SMTP-Server diese erfordert.

Interval

Stellen Sie hier die Zeitspannw zwischen dem Versenden von E-Mails mit Bildanhängen ein.

Angeh. Bild

Aktivieren Sie diese Funktion, falls bei einem Alarm Bilder an die E-Mail angehängt werden sollen.

Authentifizierung

Falls der verwendete E-Mail-Server eine Authentifizierung verlangt, aktivieren Sie diese Funktion um sich mittels Authentifizierung am Server anzumelden.

Benutzername und Kennwort können nur nach Aktivierung dieser Funktion eingegeben werden.

Benutzername

Geben Sie ihren Benutzernamen des E-Mail-Accounts ein. Dies ist der Teil bis zum @-Zeichen.

Kennwort

Geben Sie das Kennwort des E-Mail-Kontos ein.

Bestätigen

Bestätigen Sie durch erneute Eingabe das Kennwort.

Empfänger

Empfänger1 / Empfänger2

Geben Sie den Namen des Empfängers ein.

Empfänger1-Adresse / Empfänger2-Adresse

Geben Sie hier die E-Mail-Adresse der zu benachtigenden Person ein.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

11.3.7.6 Schnappschuss

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Schnappschüsse vornehmen um diese auf einem FTP-Server hochzuladen.

Zeitablauf

Timing-Schnappschuss aktivieren

Aktivieren Sie diese Funktion um in bestimmten Zeitintervallen Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder ein.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern aus.

Ereignisgesteuert

Ereignisgesteuerten Schnappschuss aktivieren

Aktivieren Sie diese Funktion um ereignisgesteuerte Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder aus.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern ein.

12. Protokoll

Speeddome Parameter wie Betrieb, Alarm und Ausnahme können in Protokolldateien gespeicher werden. Die Dateien lassen sich bei Bedarf exportieren.

1. Klicken Sie in der Menüleiste auf Protokoll, um den Suchdialog aufzurufen.
2. Legen Sie Suchkriterien einschließlich Haupttyp, Untertyp, Startzeit und Endzeit fest.
3. Klicken Sie auf Suchen, um nach Protokolldateien zu suchen. Die entsprechenden Protokolldateien werden im Dialog Protokoll angezeigt.
4. Klicken Sie auf Protokoll speichern, um die Protokolldateien zu exportieren und auf Ihrem Computer zu speichern.

13. Wartung und Reinigung

13.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

13.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

14. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

15. Technische Daten

Model number	TVIP81x00 / TVIP82x00
Bildaufnehmer	1/3" Progressive Scan CMOS Sensor
Kameratyp	Tag/Nacht
Auflösung	1920 x 1080, 1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Bildelemente (total)	1920 x 1080 (TVIP82x00) / 1280 x 720 (TVIP81x00)
Bildelemente (effective)	1920 x 1080
Objektiv	4.3-86.0 mm
Horizontaler Blickwinkel	54.1° - 3.2°
Optischer Zoom	20x
Tag-/Nachtumschaltung	Electromechanischer IR-cut Filter
Mindestbeleuchtung (Farbe)	0.05 lux
Bildkomprimierung	H.264, MPEG-4, MJPEG
Bildrate
	H.264: 25 fps @ 1920x1080
	MPEG-4: 25 fps @ 1920x1080
	MJPEG: 25 fps @ 1920x1080
Anzahl paralleler Streams	4
Electronic-Shutter-Regelung	1 ~ 1/100000 sek.
Weißabgleich	Ja
Gegenlichtkompensation	BLC, WDR
Rauschunterdrückung	3D DNR
Bewegungserkennung	Ja
Bild-Overlay	Datum, Kameraname, Privatzone
Alarmeingang (NO/NC)	7
Alarmausgang	2
Alarmmeldung	E-Mail / FTP / Relaisausgang
Unterstützte Browser	Mozilla Firefox, Safari, oder Internet Explorer 6.x und höher
Unterstützte Software	ABUS VMS
Netzwerkanschluss	RJ-45 Ethernet 10/100 Base-T
Netzwerkprotokolle	IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP, ICMP,DHCP,PPPoE
Spannungsversorgung	24 V AC
Stromverbauch	Max. 40 W
Betriebtemperatur	-30°C – 65°C
Abmessungen (Hx∅)	243 x 183.4 mm (TVIP8100, TVIP82000); 325.5 x 220 mm (TVIP81100, TVIP82100)
Zertifizierungen	CE, RoHS, REACH

16. GPL Lizenzhinweise

Wir weisen auch an dieser Stelle darauf hin, dass die Netzwerküberwachungskameras TVIP81000/TVIP81100/TVIP82000/TVIP82100 u.a. Open Source Software enthalten, welche ausschließlich unter der GNU General Public License (GPL) lizensiert wird. Um eine GPL-konforme Verwendung der Programme sicherzustellen, verweisen wir auf die Lizenzbedingungen der GPL.

Lizenztext

Der Lizenztext zur GNU General Public Licence ist auf der beiliegenden Software CD oder auf der ABUS Security-Center Homepage unter

http://www.abus-sc.de/DE/Service-Downloads/Software?q=GPL einzusehen.

Source Code

Die verwendeten Sourcecodes auf bei ABUS Security-Center unter der E-Mail-Adresse [e-mail] beginnend ab Kauf bis zu 3 Jahre auf Anfrage zu beziehen.

Lauffähigkeit des Gesamtsystems

Die Software Pakete (Source Codes) ermöglichen es nicht, ein funktionierendes Gesamtsystem zu errichten. Dazu fehlen verschiedene Software-Anwendungen und die für das Netzwerkkamera-System entwickelte Hardware.

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

DDNS

WB-Verst.-Schaltung R

WB-Verst.-Schaltung B

Outdoor

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAGNÉ

Extérieur

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

U kunt volgende instellingen selecteren: „geen“, „even“, „oneven“.

Flow-best.

U kunt kiezen uit de volgende opties „MWB“, „Buiten“, „Binnen“, „Fluorescentielicht“, „Natriumlamp“, „Automatisch volgen“, „Auto“.

MWB

Buiten

15. Technische gegevens

Typenummer	TVIP81x00 / TVIP82x00
Beeldopnemer	1/3" Progressive Scan CMOS Sensor
Cameratype	Dag/nacht
Resolutie	1920 x 1080, 1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Beeldelementen (totaal)	1920 x 1080 (TVIP82x00) / 1280 x 720 (TVIP81x00)
Beeldelementen (effectief)	1920 x 1080
Objectief	4.3-86.0 mm
Horizontale beeldhoek	54.1° - 3.2°
Zoom	20x
Dag-/nachtomschakeling	Elektromechanisch IR-sperfilter
Minimale verlichting (kleur)	0.05 lux
Beeldcompressie	H.264, MPEG-4, MJPEG
Beelfrequentie
	H.264: 25 fps @ 1920x1080
	MPEG-4: 25 fps @ 1920x1080
	MJPEG: 25 fps @ 1920x1080
Aantal parallelle streams	4
Elektronische sluiter-regeling	1 ~ 1/100000 sec.
Witbalans	Ja
Tegenlichtcompensatie	BLC, WDR
Noise Reduction	3D DNR
Bewegingsdetectie	Ja
Beeldoverlay	Datum, cameranaam, privé-zone
Alarmingang (NO/NC)	7
Schakeluitgang	2
Alarmmelding	E-Mail / FTP / schakeluitgang
Ondersteunde browsers	Mozilla Firefox, Safari, oder Internet Explorer 6.x en hoger
Ondersteunde software	ABUS VMS
Netwerkaansluiting	RJ-45 Ethernet 10/100 Base-T
Netwerkprotocollen	IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE
Spanningsvoorziening	24 V AC
Stroomverbruik	Max. 40 W
Bedrijfstemperatuur	-30°C – 65°C
Afmetingen (hx∅)	243 x 183.4 mm (TVIP8100, TVIP82000); 325.5 x 220 mm (TVIP81100, TVIP82100)
Certificeringen	CE, RoHS, REACH

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Aktiverer eller deaktiverer DDNS-funktionen.

DDNS-type

Aktivér eller deaktivér UPnP-funktionen.

Kælenavn

11.3.4.3 Parkeringsaktion

Aktivér parkeringsaktion

Du kan vælge mellem optionerne „Man. hvidbalance“, „Udenfor“, „Indenfor“, „Lysstofrør“,

„Natriumdamplampe“, „Følg automatisk“, „Auto“.

Man. hvidbalance

WB-Verst.-Schaltung R

WB-Verst.-Schaltung B

Udenfor

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Na zewnątrz

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

UK Imprint
