Produkttype	IP-overvågningskamera
Mærke	ABUS
Model	TVIP82000
Maksimal opløsning	Op til 4K (3840 x 2160)
Synsvinkel	100° (vandret)
Natsyn	Ja, op til 30 meter
Mål (L x H x D)	200 x 80 x 80 mm
Vægt	0,5 kg
Strømforsyning	PoE (802.3af) eller 12 V DC adapter
Strømforbrug	6 W (maks)
Tilslutningsmuligheder	Ethernet 10/100, Wi-Fi (valgfri)
Understøttede protokoller	IPv4, IPv6, TCP/IP, HTTP, HTTPS, RTSP, ONVIF
Lokal lagring	Slot til microSD-kort op til 128 GB
Cloud-lagring	Kompatibel med ABUS Cloud eller FTP-server
Bevægelsesdetektering	Ja, med konfigurerbar detekteringszone
To-vejs lyd	Ja, indbygget mikrofon og højttaler
Beskyttelsesklasse	IP66 (udendørs)
Driftstemperatur	-20 °C til 50 °C
Vedligeholdelse og rengøring	Rengør med en blød, tør klud, undgå slibende midler
Sikkerhed	HTTPS-kryptering, adgangskodebeskyttelse, firmwareopdatering
Reservedele og reparationsmuligheder	Ikke specificeret

Ofte stillede spørgsmål - TVIP82000 ABUS

Hvordan installerer jeg ABUS TVIP82000 kameraet?

Tilslut kameraet via PoE eller strømadapteren, og brug derefter ABUS-appen eller en browser til at konfigurere det. Følg den medfølgende hurtigstartguide.

Fungerer kameraet udendørs?

Ja, det har en beskyttelsesklasse IP66, hvilket gør det modstandsdygtigt over for støv og vandstænk.

Hvordan aktiverer jeg natsyn?

Natsyn aktiveres automatisk i svagt lys ved hjælp af indbyggede infrarøde LED'er. Du kan deaktivere det via enhedens indstillinger.

Kan jeg få fjernadgang til kameraet?

Ja, via ABUS-appen eller en webbrowser med kameraets IP-adresse. Sørg for at have konfigureret port forwarding på din router eller brug ABUS cloud.

Hvordan optager jeg videoer?

Du kan indsætte et microSD-kort (op til 128 GB) eller konfigurere optagelse på NAS/FTP-server. Optagelser kan udløses af bevægelsesdetektering.

Understøtter kameraet Wi-Fi?

Basismodellen er kablet Ethernet, men der kan findes en Wi-Fi-version. Tjek de nøjagtige specifikationer for dit produkt.

Hvordan nulstiller jeg kameraet til fabriksindstillinger?

Hold reset-knappen (normalt placeret under kameraet) nede i 10 sekunder med en papirclips. Indikatorerne blinker for at bekræfte.

Hvilken mobilapp skal jeg bruge?

Download ABUS Link eller ABUS Cloud-appen fra App Store eller Google Play. Den giver dig mulighed for at se live-feed og konfigurere indstillinger.

Hvordan opdaterer jeg firmwaren?

Download den nyeste firmware fra ABUS' hjemmeside, og installer den via kameraets webgrænseflade (menuen Administration/Opdatering).

Hvad gør jeg, hvis kameraet ikke registrerer bevægelse?

Kontrollér, at bevægelsesdetektering er aktiveret i indstillingerne, og at følsomheden er tilstrækkelig. Sørg også for, at detekteringsområdet er korrekt defineret.

BRUGSANVISNING TVIP82000 ABUS

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 273.

Polski

Original betjeningsmanual på dansk. Opbevares til fremtidige formål!

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver.

Overensstemmelseserklæringen kan rekvireres hos:

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen. ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen. ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Ikon forklaring

Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.

Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger..

Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!

ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne. I sådanne tilfælde ophører garantien.

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte din sundhed, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem:

• Der er ingen bestanddele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/garantiydelsen, hvis det skilles ad.
• Produktet kan også blive beskadiget, hvis det falder ned fra lav højde.
• Montér produktet, så apparatets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Væde eller for høj luftfugtighed
- Ekstrem kulde eller varme
- Direkte sollys
- Støv eller brændbare gasser, dampe eller opløsningsmidler
- Kraftige vibrationer
- Kraftige magnetfelter, f.eks. i nærheden af maskiner eller højttalere
- Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

• Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn.
• Videoovervågningskameraet må på grund af smådele, der kan sluges, af sikkerhedsmæssige årsager ikke komme i hænderne på små børn.
• Før ikke genstande gennem åbningerne ind i apparatets indre.
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
  • Overhold sikkerhedshenvisninger og betjeningsvejledninger for de øvrige tilsluttede apparater.
• Kontrollér apparatet for beskadigelser før idriftsættelsen. Tag ikke apparatet i drift, hvis det er beskadiget.
• Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge apparatet og bringe din sikkerhed i fare (elektrisk stød).

Sikkerhedshenvisninger

1. Strømforsyning: Strømforsyning 100-240 VAC, 50/60 Hz / 24V AC, 3 A (medleveres)

Tilslut kun dette apparat til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding, der findes hos dig, skal du kontakte el-forsyningsselskabet. Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.

1. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

1. Rengøring

Rengør kun apparatet med en fugtig klud uden stærke rengøringsmidler.

Apparatet skal i den forbindelse afbrydes fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabler og netstik:

2. Netkabler og netstik må ikke ændres eller manipuleres.

3. Bøj eller sno ikke netkablet.
4. Træk ikke i netkablet, når apparatet afbrydes fra nettet, men tag fat i stikket.

5. Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at kunststofbeklædningen smelter.

6. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

7. Undlad at åbne huset og strømforsyningsenheden.

8. Stik ikke metalliske eller brandfarlige genstande ind i apparatets indre.

9. Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

10. Afbryd defekte apparater fra strømnettet med det samme og informér faghandleren.

	Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
	I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Indholdsfortegnelse

1. Bestemt anvendelse....275
2. Leveringsomfang 275

1. Egenskaber og funktioner 276
2. Apparatbeskrivelse 276
3. Fysisk beskrivelse 276
4. Montage/installation.... 276
5. Første idriftsættelse 277
6. Første adgang til netværkskamaraet 278

7. Forespørgsel om kodeord 279

8. Brugerfunktioner 280

10.1 Menubjælke....280
10.2 Live-billedvisning 281
10.3 Audio/video-styring 281
10.4 Kamerastyring....282
10.4.1 PTZ-styring 282
10.4.2 Preset-indstillinger 282

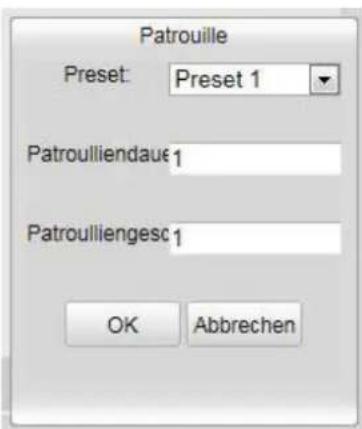

10.4.3 Tour-indstillinger 283
10.4.4 Mønsterindstillinger 284

1. Konfiguration.... 285

11.1 Lokal konfiguration....285
11.2 Basiskonfiguration ....287
11.3 Yderligere konfiguration....287
11.3.1 System....287

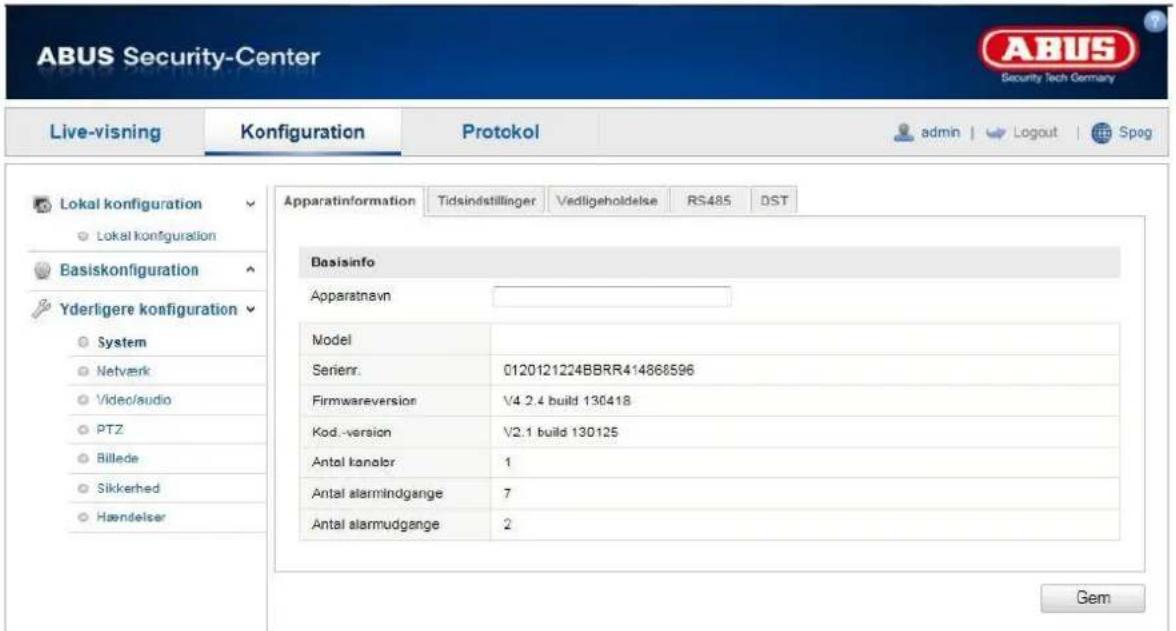

11.3.1.1 Apparatinformation....288

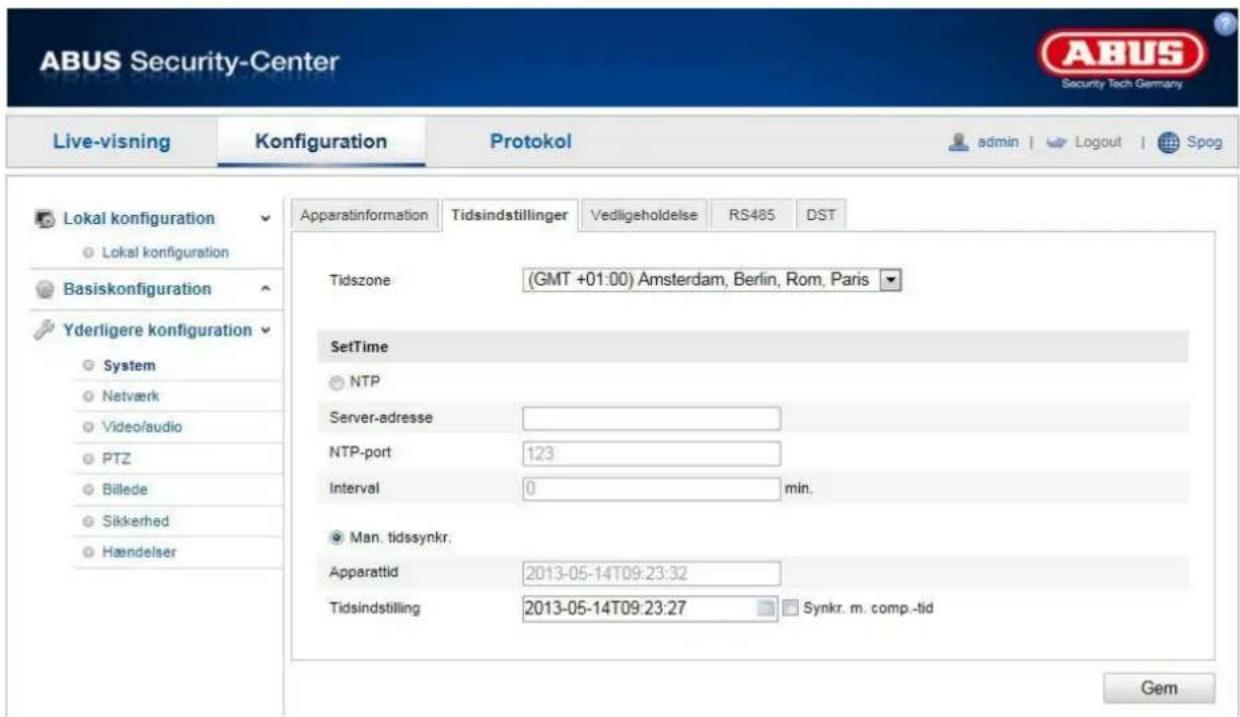

11.3.1.2 Tidsindstillinger ....289

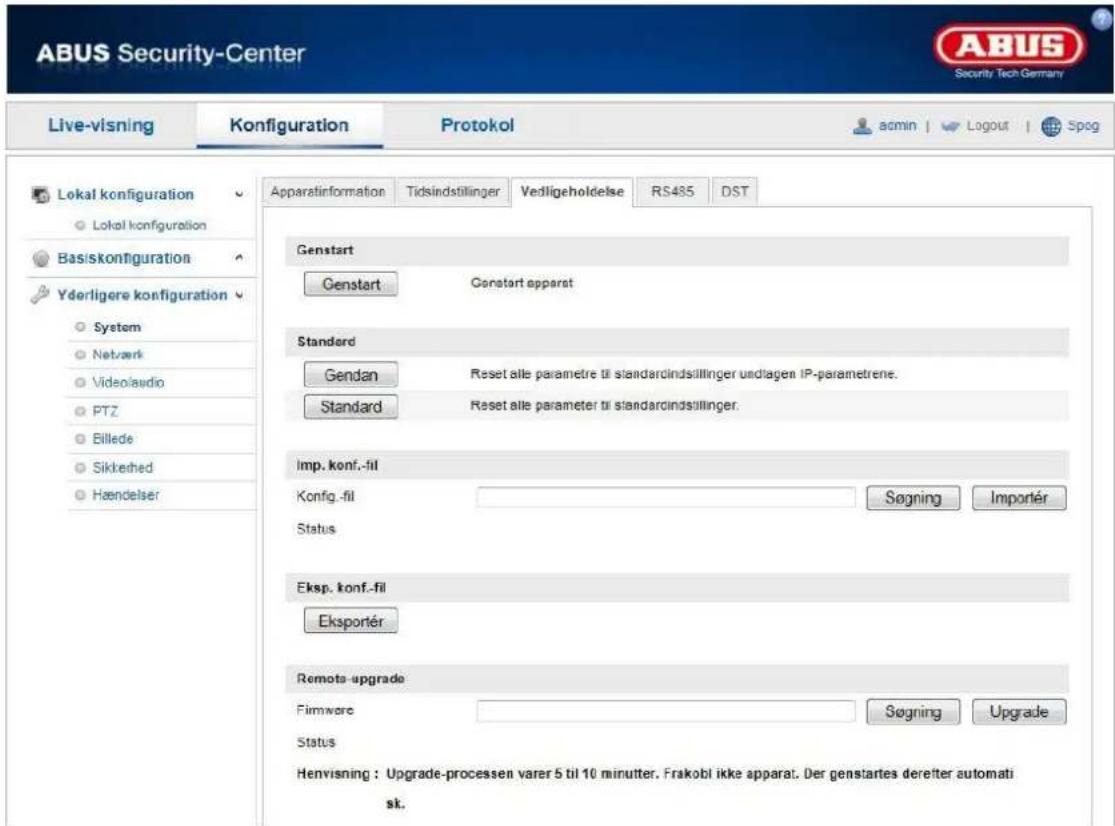

11.3.1.3 Vedligeholdelse....290
11.3.1.4 RS485....291
11.3.1.5 DST....292
11.3.2 Netværk....293
11.3.2.1 TCP/IP....294

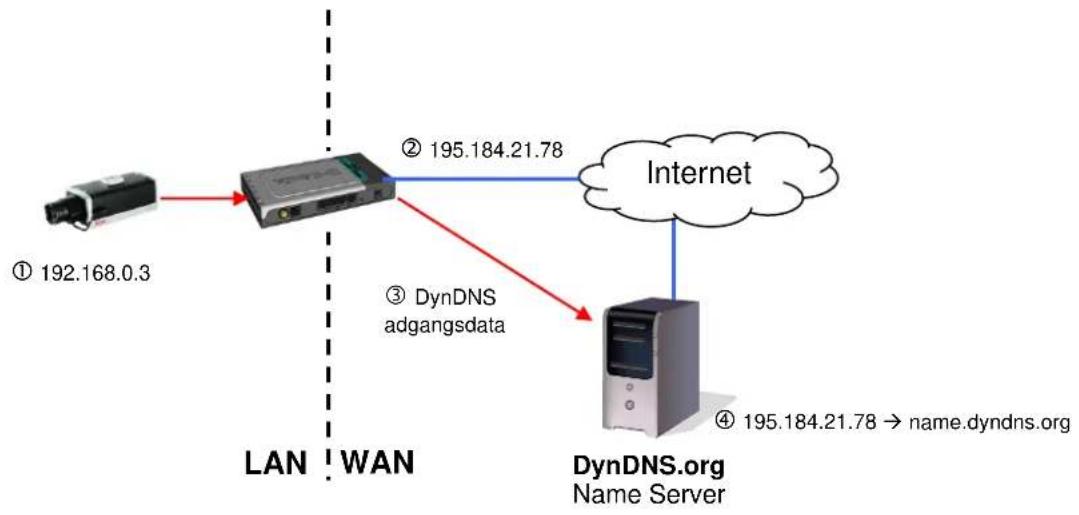

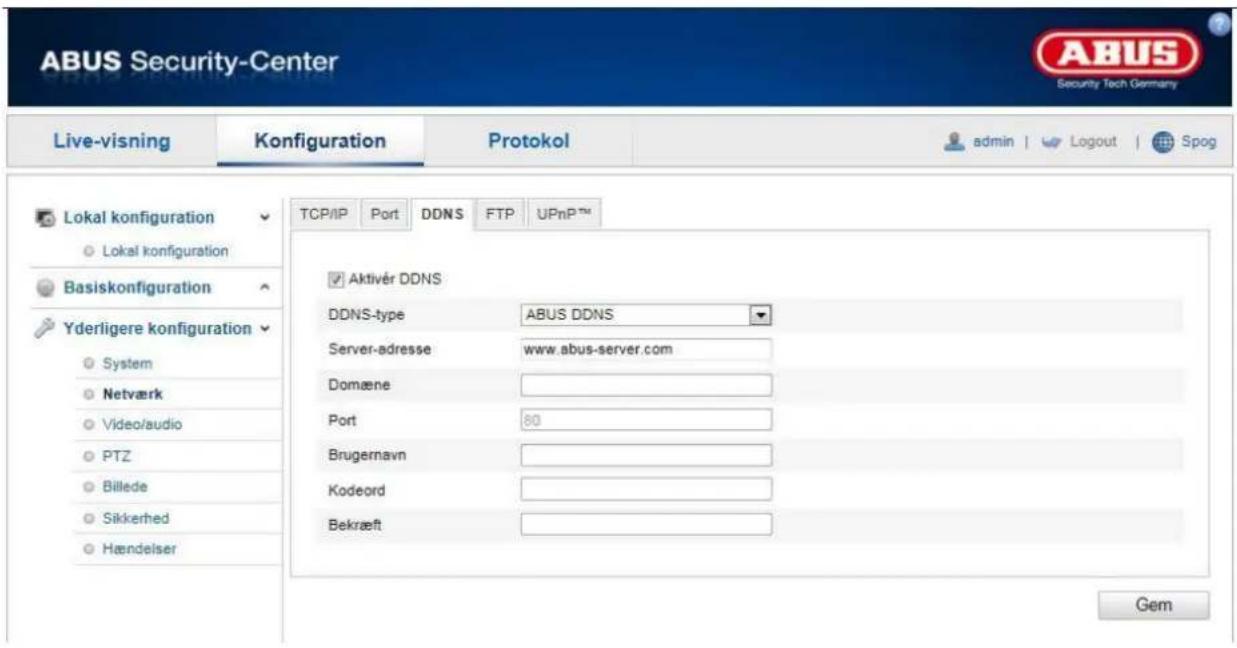

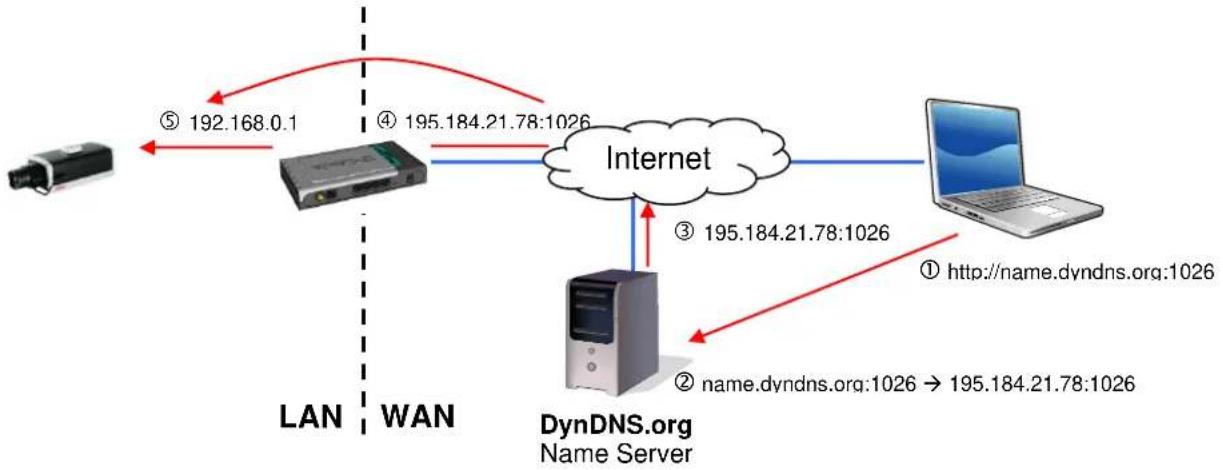

11.3.2.2 Port 295
11.3.2.3 DDNS....296
11.3.2.4 FTP 299
11.3.2.5 UPnPTM 300
13.3.3 Video/audio....301

Dansk

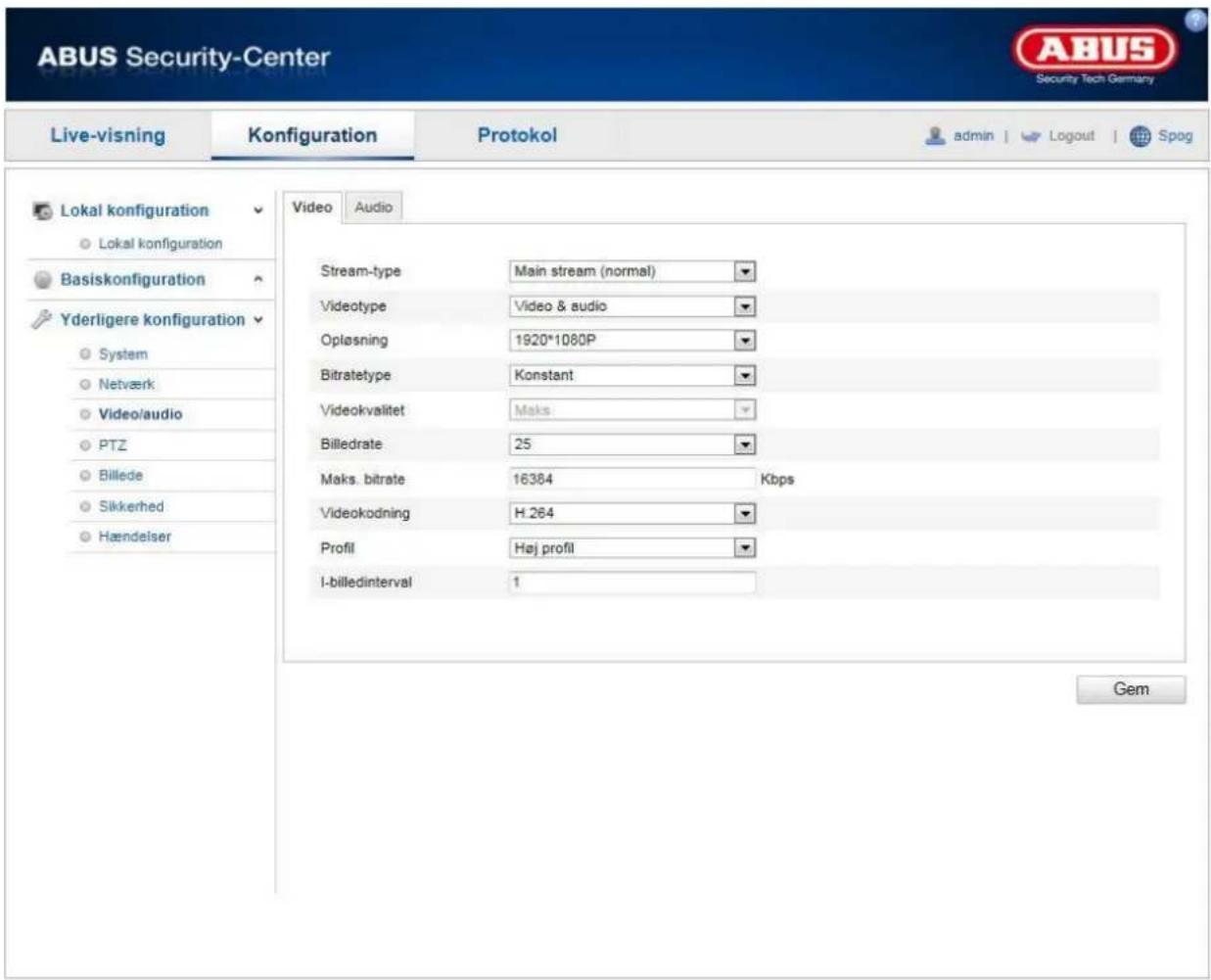

11.3.3.1 Video....302

11.3.3.2 Audio....303

11.3.4 PTZ....304

11.3.4.1 Grundparameter....305

11.3.4.2 Startposition ....306

11.3.4.3 Parkeringsaktion....307

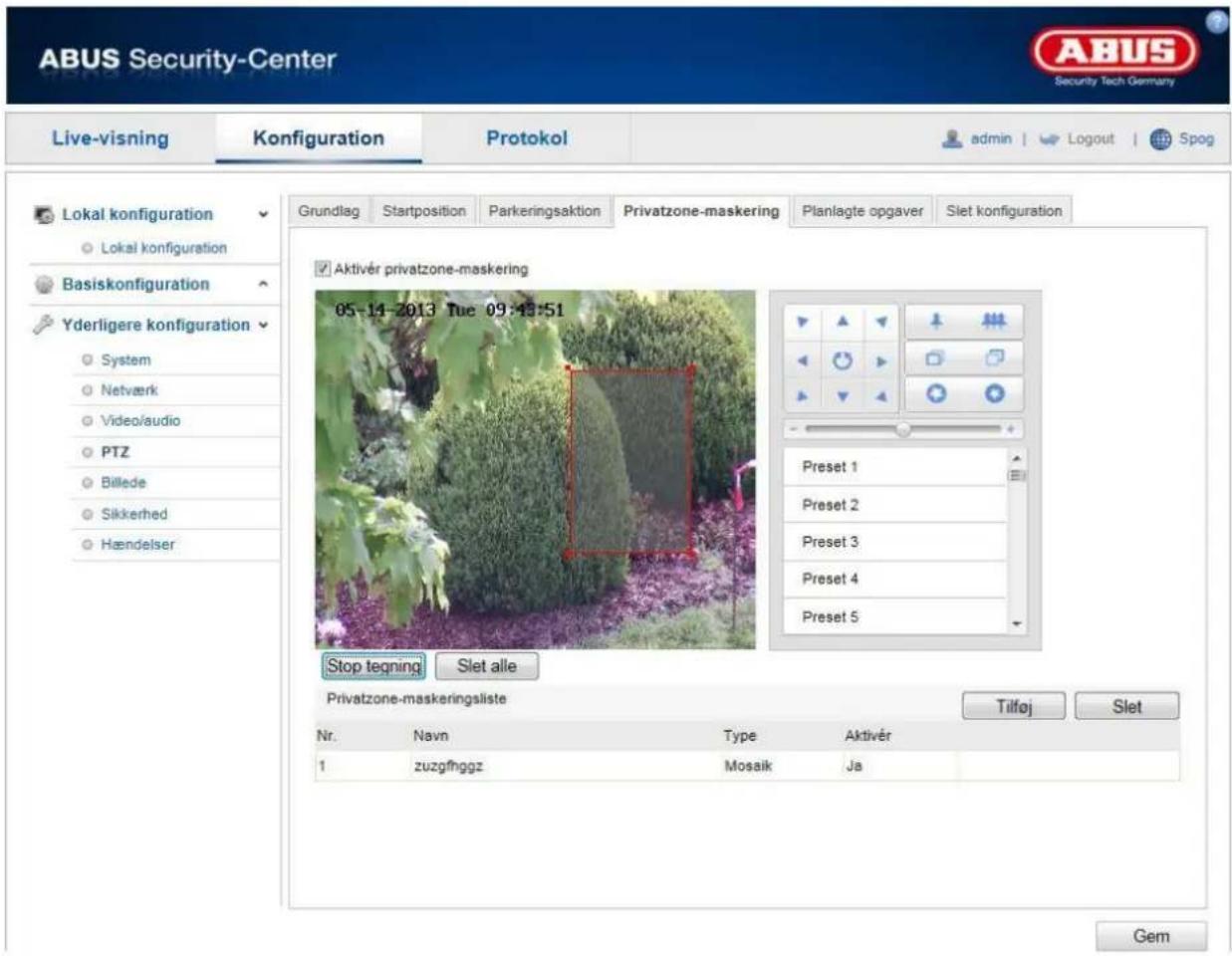

11.3.4.4 Privatzone-maskering....308

11.3.4.5 Planlagte opgaver 309

11.3.4.6 Slet konfiguration....310

11.3.5 Billede 312

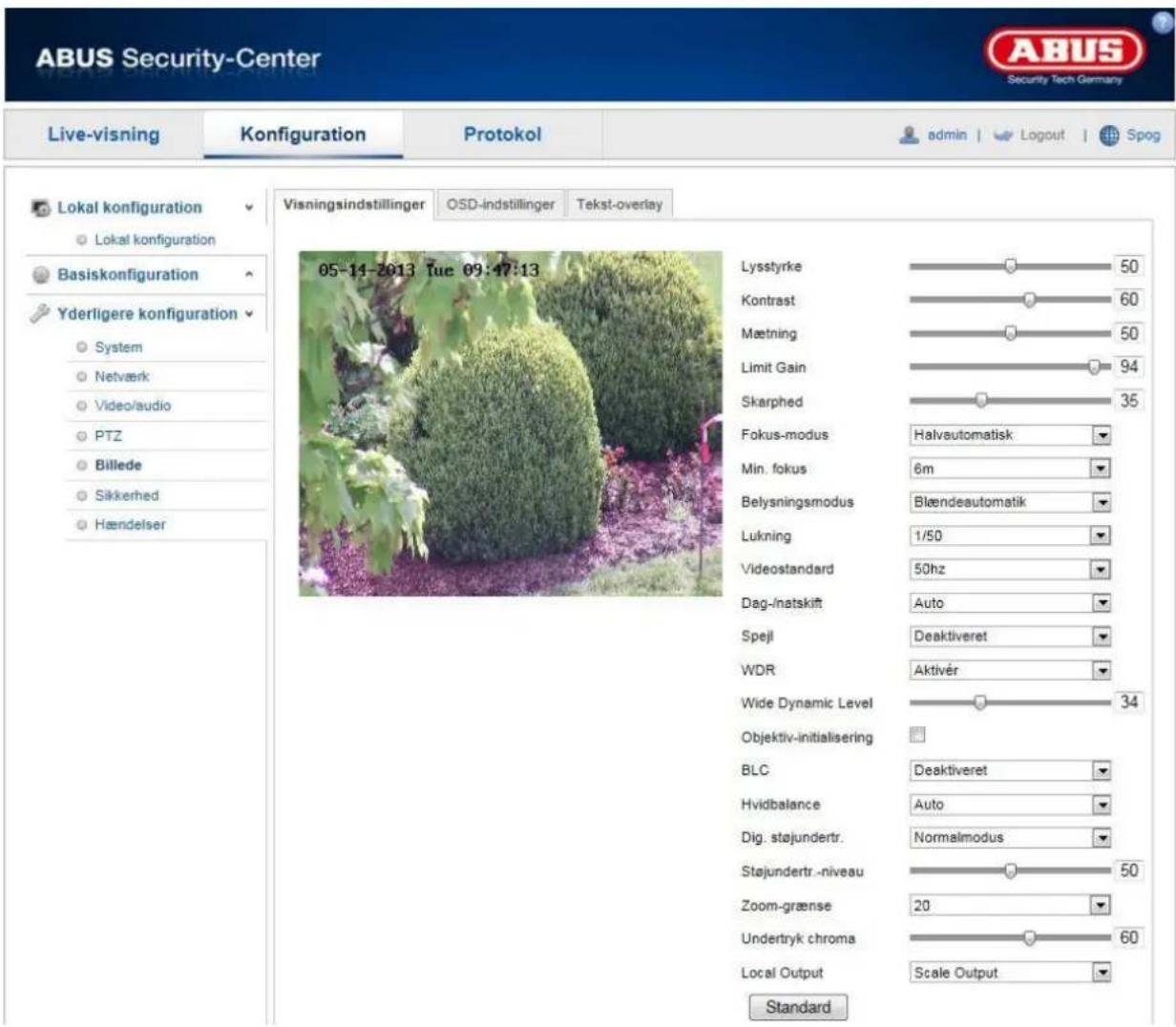

11.3.5.1 Visningsindstillinger ....313

11.3.5.2 OSD-indstillinger ....317

11.3.5.3 Tekst-overlay....318

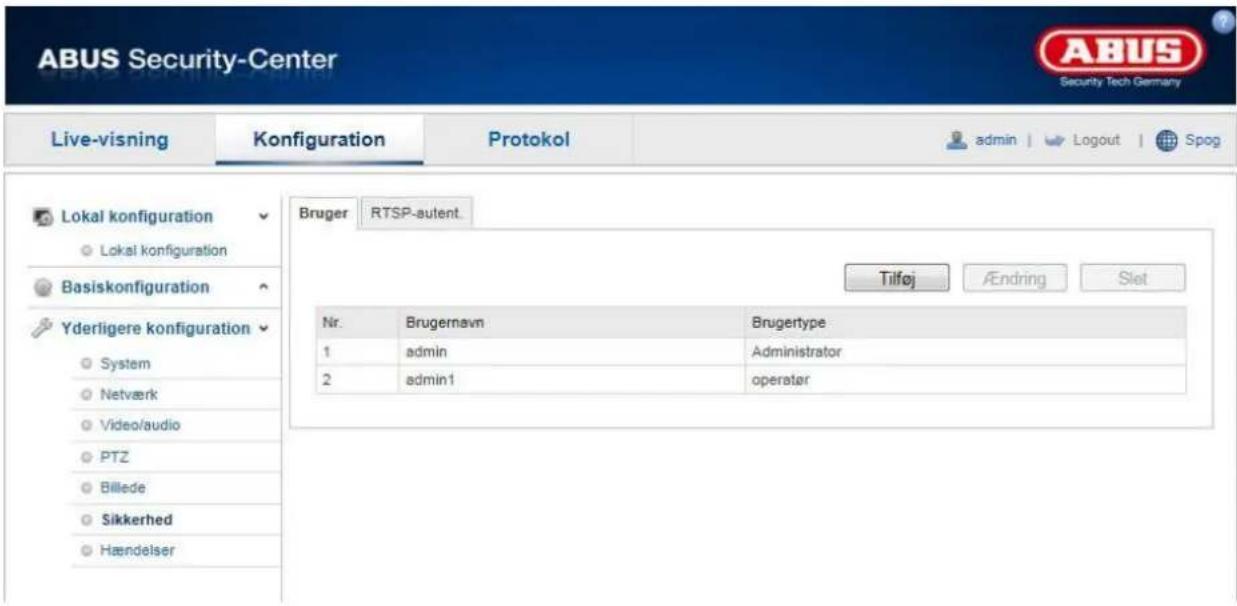

11.3.6 Sikkerhed....319

11.3.6.1 Sikkerhed....320

11.3.6.2 RTSP-autent....322

11.3.7 Hændelser....322

11.3.7.1 Bevægelsesgenkendelse ....323

11.3.7.2 Sabotagealarm 325

11.3.7.3 Alarmindgang....327

11.3.7.4 Alarmudgang....329

11.3.7.5 E-mail....331

11.3.7.6 Snapshot 333

1. Vækanskaffelse 335

2. Teknisk data.... 335

1. Bestemt anvendelse

Med PTZ-netværks-domekameraet realiseres en diskret, effekt overvågning. Højtopløsende billeder, styringsoptioner, et zoomobjektiv af høj kvalitet samt alarmfunktioner sørger for en effektiv overvågning. Den bevægelige 24 timers overvågning sætter standarder: Den er enkel at integrere i eksisterende IP-netværk og kombinerer den optiske præcision for et speeddome-kamera med fleksibiliteten og fremtidssikkerheden for et netværkskamera.

2. Leveringsomfang

2.1 Indendørs-domes

Dag/nat, PTZ, netværk, domekamera, 20-dobbelt zoom

Strømforsyning

Adapterplade

Afskærmning

Quickguide

Handsker

Cd

Monteringsmateriale

2.2 Udendørs-domes

Dag/nat, PTZ, netværk, udendørs domekamera, 20-dobbelt zoom

Strømforsyning

Adapter

Teflonbånd

Quickguide

Handsker

Cd

Monteringsmateriale

3. Egenskaber og funktioner

• Pan-tilt-zoom-netværkskamera (PTZ)
• 20-dobbelt motorzoom-objektiv
- 8 patruljer med op til 32 preset-positioner for hver patrulje
- Dual Stream: Optagelse i HD, lavere opløsning for app-adgang
• 3D DNR-støjundertrykkelse
- Stying af synsretningen via netværk og RS-485
• Automatisk privatzonenmaskering
- 7 alarmind- og 2 alarmudgange
- Beskyttelsesklasse IP66 og integreret opvarmning (kun udendørs dome)

No	Beskrivelse
1	Netværkskabel
2	Audio
3	Alarmudgang
4	Alarmindgang
5	RS-485
6	BNC
7	Spændingsforsyning
8	Slot til SD-kort (anvendes ikke)
9	Power LED

Vær opmærksom på, at tilslutningerne til TVIP81000/TVIP81100/TVIP82000/TVIP82100 er identiske.

6. Montage/installation

Den korte installationsvejledning indeholder henvisninger og information om installationsvarianter for netværksdomekameraer.

7. Første idriftsættelse

Netværkskameraet registrerer automatisk, om der skal etableres en direkte forbindelse mellem pc og kamera. Et cross-over-netværkskabel er ikke nødvendigt.

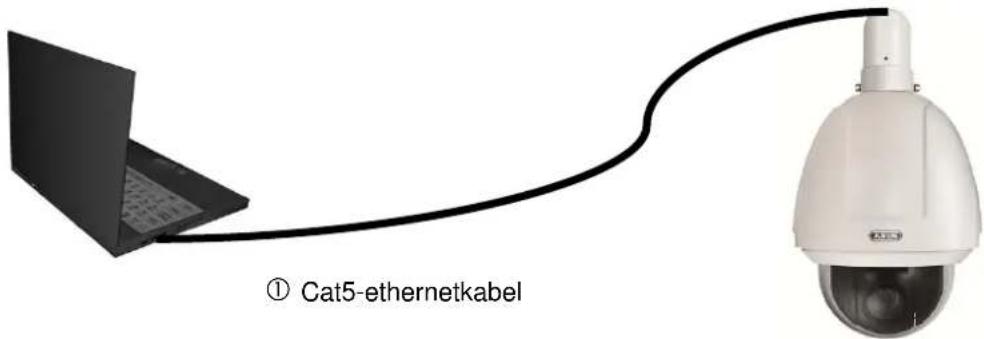

Direkte tilslutning af netværkskameraet til en pc/bærbar computer

1. Sørg for, at der anvendes et netværkskabel af typen Cat5
2. Forbind kablet med ethernet-interfacet på pc'en/den bærbare computer og netværkskameraet
3. Tilslut netværkskameraets spændingsforsyning.
4. Konfigurér netværksinterfacet på pc'en/den bærbare computer til IP-adresse 192.168.0.2 og default-gateway til 192.168.0.1
5. Fortsæt med punkt 8 for at afslutte den første indstilling og at etablere forbindelsen til netværkskameraet.

Tilslutning af netværkkameraet til en router/switch

1. Sørg for, at der anvendes et Cat5-netværkskabel til netforbindelsen.
2. Forbind pc'en/den bærbare computer med routeren/switchen.
3. Forbind netværkskameraet med routeren/switchen.
4. Tilslut netværkskameraets spændingsforsyning.
5. Hvis der står en navneserver (DHCP) til rådighed i dit netværk, skal netværksinterfacet på pc'en/den bærbare computer indstilles på "Indstil IP-adresse automatisk".
6. Hvis der ikke står en navneserver (DHCP) til rådighed, skal netværksinterfacet på pc'en/den bærbare computer konfigureres til 192.168.0.1 og default-gateway'en til 192.168.0.2
7. Fortsæt med punkt 4.6 for at afslutte den første indstilling og at etablere forbindelsen til netværkskameraet.

8. Første adgang til netværkskamaraet

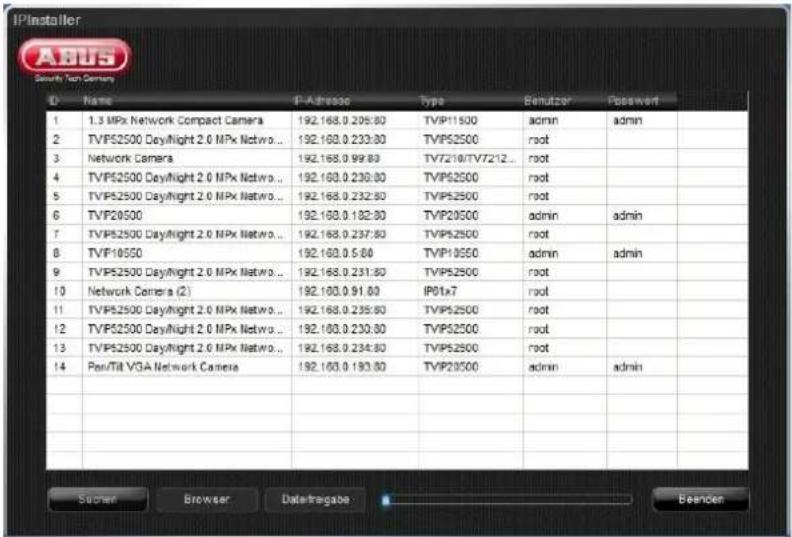

Den første adgang til netværkskameraet foretages ved at anvende ABUS IP Installer.

Når assistenten er startet, søger den efter alle tilsluttede ABUS-netværkskameraer og videoservere i netværket.

Programmet findes på den vedlagte cd-rom. Installer programmet på pc-systemet, og udfør det.

Hvis der er en DHCP-server til rådighed i netværket, tildeles IP-adressen automatisk både til pc'en/den bærbare computer og netværkskameraet.

Hvis der ikke står en DHCP-server til rådighed, indstiller netværkskameraet automatisk følgende IP-adresse: 192.168.0.100.

Pc-systemet skal befinde sig i det samme IP-subnet for at kunne etablere kommunikation til netværkskameraet (pc'ens IP-adresse: f.eks. 192.168.0.2).

Standardindstillingen for netværkskameraet står på "DHCP". Hvis der ikke anvendes en DHCP-server i netværket, anbefaler vi efter den første adgang til netværkskameraet at indstille IP-adresse manuelt på en fast værdi.

9. Forespørgsel om kodeord

Fra fabrikken er der tildelt et administratorkodeord i netværkskameraet. Af sikkerhedsmæssige årsager bør administratoren dog omgående vælge et nyt kodeord. Når dette administratorkodeord er gemt, spørger netværkskameraet før enhver adgang om brugernavnet og kodeordet.

Administratorkontoen er fra fabrikken indstillet på følgende måde: Brugernavn „admin“ og kodeord„12345“. Ved enhver adgang til netværkskameraet viser browseren et verificeringsvindue og spørger om brugernavnet og kodeordet. Hvis dine individuelle indstillinger i administrationskontoen ikke længere står til rådighed, skal du kontakte vores tekniske support.

Gør følgende for at indtaste brugernavnet og kodeordet:

Åbn Internet Explorer og indtast kameraets IP-adresse (f.eks. „http://192.168.1.14“).

Du bliver bedt om at verificere dig:

-> Du er nu forbundet med netværkskameraet og ser allerede en videostream.

10. Brugerfunktioner

Åbn netværkskameraets startside. Overfladen er opdelt i følgende hovedområder:

10.1 Menubjælke

Klik for at vælge den ønskede mappe: „Live-visning“, „Konfiguration“ eller „Protokol“.

Knap	Beskrivelse
admin	Visning af den anmeldte bruger
Abmelden	Bruger-logout
Sprache	Valg af det ønskede sprog

10.2 Live-billedvisning

Med et dobbeltklik kan du skifte til full screen.

Knap			Beskrivelse
[KSG2]			Aktivér 4:3-visning
			Aktivér 16:9-visning
			Vis i originalstørrelse
			Automatisk tilpasning af visning til browser
Stream Main Stream			Valg af streaming-type til live-visning
>>			Visning/skjulning af kamerastyring

10.3 Audio/video-styring

Knap	Beskrivelse
	Deaktivér live-visning
	Aktivér live-visning
	Aktivér/deaktivér lyden, tilpas lydstyrke
	Mikrofon til/fra
	∅jeblikkeligt billede (momentoptagelse)
	Start/stop manuel visning
	Start/stop 3D-zoom

10.4 Kamerastyring

10.4.1 PTZ-styring

Knap		Beskrivelse
		Piletaster:Styring af pan-/tilt-bevægelserStart/stop 360°-drejning
		Zoom ind/ud
		Fokus nært/fjernt
		Blændestyring
		Tilpasning af PTZ-hastighed
		Aktivering af IR-stråler (ikke til rådighed)
		Aktivering af visker (ikke til rådighed)
		One-Touch-fokus (ikke til rådighed)
		Objektivinitialisering (ikke til rådighed)

10.4.2 Preset-indstillinger

Vælg fanen Preset for at hente, indstille eller slette op til 256 preset-positioner. Brug PTZ-styreknapperne til at vælge den ønskede position.

Knap		Beskrivelse
		Valg af den ønskede preset-position. Den valgte position vises med blå baggrund.
		Hentning af position
		Indstilling af position
		Sletning af position

Fordefinerede presets:

Den følgende tabel viser presets, som kun kan hentes men ikke konfigureres.

Fordefinerede presets	Funktion	Fordefinerede presets	Funktion
33	Automatisk vending	93	Manuel fastlæggelse af begrænsninger
34	Tilbage til udgangsposition	94	Fjernbetjent genstart
35	Hentning af tour 1	95	Hentning af OSD-menu
36	Hentning af tour 2	96	Stop scanning
37	Hentning af tour 3	97	Opstart af tilfældighedsscanning
38	Hentning af tour 4	98	Opstart af frame-scanning
39	IR-cut-filter til	99	Opstart af auto-scan
40	IR-cut-filter fra	100	Opstart af tiltscanning
41	Hentning af mønster 1	101	Opstart af panoramascanning
42	Hentning af mønster 2	102	Hentning af tour 5
43	Hentning af mønster 3	103	Hentning af tour 6
44	Hentning af mønster 4	104	Hentning af tour 7
92	Aktivering af begrænsninger	105	Hentning af tour 8

10.4.3 Tour-indstillinger

En tour består af en række presets. Du kan oprette op til 8 tours med 32 presets i hver.

Vær opmærksom på, at de presets, der skal føjes til en tour, skal være fordefinerede.

Gør følgende for at oprette en ny tour:

Vælg fanen Tour. Vælg den ønskede tour. For at kunne tilføje presets til en tour klikker du på knappen. Vælg de ønskede presets og indstil tourvarighed og -hastighed.

Tourvarighed	Opholdstid i hver preset-position. Når tiden er gået, skifter kameraet til næste preset.
Tourhastighed	Indstilling af bevægelseshastigheden til næste preset.

Knap	Beskrivelse
	Valg af den ønskede tour.Ved at klikke på knappen ved preset 1 nulstilles tour'en.
3 Preset3 5s 20	Tilføjede preset-positioner med tourvarighed og - hastighed.
	Start tour
	Stop tour
	Gem tour
	Slet preset-position; ved preset 1 slettes hele tour'en.

10.4.4 Mønsterindstillinger

Tour'ens gemmestatus vises

Et mønster består af forskellige pan-/tilt- og zoomfunktioner. Der kan maksimalt oprettes 4 forskellige mønstre. Gør følgende for at oprette et mønster:

Under kamerastyring vælger du fanen Mønster

Vælg et mønster og aktivér dette ved hjælp af Herefter kan du definere den ønskede tour ved hjælp af piletasterne.

på skærmen som følger:

For at gemme mønstret klikker du på symbolet

Under menupunktet „Lokal konfiguration“ kan du indstille live-visning og datastier for optagelsen og momentoptagelserne.

Parametre for live-visning

Her kan du indstille protokoltype og kameraets live-visningseffekt.

Protokol

TCP: Komplet levering af streamingdata samt en god videokvalitet, hvilket dog påvirker realtidstransmission.

UDP: Transmission i realtid af lyd og video.

HTTP: Tilbyder samme kvalitet som TCP, men specielle ports i netværksindstillingerne konfigureres ikke.

Live-visningseffekt

Her kan du indstille effekten for live-visningen.

Optagelsesdataindstillinger

Her kan du definere datastørrelsen for optagelser, optagelsesstien og stien til hentede filer. Klik på „Gem“ for at gemme ændringerne.

Optagelsesdatastørrelse

Du kan vælge mellem 256 MB, 512 MB og 1 GB som datastørrelse for optagelser og hentede videoer.

Gem under

Du kan vælge den datasti, der skal anvendes til manuelle optagelser.

Standardstien er: C:\\\Web\RecordFiles.

Gem hentede data under

Her kan du indstille datastien til hentede videoer.

Følgende sti anvendes som standard: C:\\\Web\DownloadFiles

Billede-/beskæringsindstillinger

Her kan du indstille stierne til øjeblikkelige billeder, snapshots under afspilningen og clips.

Vælg datastien til øjeblikkelige billeder fra live-visningen.

Følgende sti anvendes som standard: C:\\\Web\CaptureFiles

Gem snapshot ved afspilning af

Her kan du indstille den sti, hvor de øjeblikkelige optagelser fra afspilningen skal gemmes.

Her kan du indstille den sti, hvor clips skal gemmes.

Følgende sti anvendes som standard: C:\\\Web\PlaybackFiles

11.2 Basiskonfiguration

Alle indstillinger for „Basiskonfiguration“ finder du ligeledes under menupunktet „Yderligere konfiguration“. Vær i den forbindelse opmærksom på spalten „Tilgængelig i“ under beskrivelserne af „Yderligere konfiguration“.

11.3 Yderligere konfiguration

11.3.1 System

Menupunkt	Beskrivelse	Tilgængelig i modus
Apparatinformation	Visning af apparatinformationerne	Basiskonfiguration, yderligere konfiguration
Tidsindstillinger	Konfiguration af tidsvisningen	Basiskonfiguration, yderligere konfiguration
Vedligeholdelse	Konfiguration til systemvedligeholdelse	Basiskonfiguration, yderligere konfiguration
RS485	Konfiguration af interface RS485	Yderligere konfiguration
DST (Daylight Saving)	Konfiguration af det automatiske sommertidsskift	Yderligere konfiguration

Time)

11.3.1.1 Apparatinformation

Basisinfo

Apparatnavn:

Her kan du tildele speeddomet et apparatnavn. Klik på „Gem“ for at gemme ændringen.

Model:

Visning af modelnummeret

Serienr.:

Visning af serienummeret

Firmwareversion:

Visning af firmwareversionen

Kod.-version:

Visning af kodningsversionen

Antal kanaler:

Visning af antal kanaler

Antal alarmindgange:

Visning af antal alarmindgange

Antal alarmudgange:

Visning af antal alarmudgange

11.3.1.2 Tidsindstillinger

Tidszone

Valg af tidszone (GMT)

SetTime

NTP

Ved hjælp af netværkstidsprotokollen (NTP) er det muligt at synkronisere speeddomets klokkeslæt med en tidsserver.

Aktivér NTP for at udnytte denne funktion.

Server-adresse

IP-serveradressen for NTP-serveren.

NTP-port

Netværksportnummer for NTP-funktioner (standard: port 123)

Man. tidssynkr.

Apparattid

Visning af computerens apparattid

Tidsindstilling

Visning af det aktuelle klokkeslæt via tidszoneindstillingen.

Klik på „Synkr. m. comp.tid“ for at gemme computerens apparattid.

Gem de gennemførte indstillinger med „Gem“.

11.3.1.3 Vedligeholdelse

Genstart

Klik på „Genstart“ for at genstarte apparatet.

Standard

Gendan.

Klik på „Gendan“ for at nulstille alle parametre til standardindstillinger undtagen IP-parametrene.

Standard

Vælg dette menupunkt for at nulstille alle parametre til standardindstillinger.

Imp. konf.-fil

Konfig.-fil

Vælg datasti for at importere en konfigurationsfil.

Status

Visning af importstatus

Eksp. konf.-fil

Klik på „Eksportér“ for at eksportere en konfigurationsfil.

Remote-upgrade

Firmware

Vælg sti for at opdatere speeddome med ny firmware.

Status

Visning af opgraderingsstatus.

Gem de gennemførte indstillinger med „Gem“.

11.3.1.4 RS485

Baudrate

Med baudraten kan du indstille overførselshastigheden, hvorved standarden er 9600 bps. Du kan vælge mellem 2400 bps, 4800 bps, 9600 bps, 19200 bps og 38400 bps.

Databit

Indstillinger for overførslens datastørrelse, hvor du kan vælge mellem 5, 6, 7 og 8 bit.

Stopbit

Indstilling af stopbit for dataoverførslen, hvor du kan vælge mellem 1 og 2.

Paritet

Indstilling af paritet for at kontrollere den fejlfri overførsel af datapakker. Du kan vælge mellem følgende indstillinger: „Ingen“, „Lige“, „Ulige“.

Flow-strg.

Flow-styringen er nødvendig for at informere speeddome om, at dataoverførslen går for hurtigt, og at datapakker går tabt. Du kan vælge mellem: „Ingen“, „Hardware“, „Soft-flow-strg.“.

PTZ-protokol

Valg af protokol til styring af speeddome. Du kan vælge mellem ABUS, Pelco D og Pelco P.

PTZ-adresse

Tildeling af apparat-ID, hvorved du kan vælge et ID mellem 0 og 255.

Gem de gennemførte indstillinger med „Gem“.

11.3.1.5 DST

DST

Aktivering af DST

Vælg „Aktivér DST“ for automatisk tilpasning af systemtiden til sommertid.

Starttidspunkt

Vælg tidspunktet for skift til sommertid.

Sluttidspunkt

Vælg tidspunktet for skift til vintertid.

Gem de gennemførte indstillinger med „Gem“.

11.3.2 Netværk

Menupunkt	Beskrivelse	Tilgængelig i modus
TCP/IP	Indstillinger for TCP/IP-data	Basiskonfiguration, yderligere konfiguration
Port	Indstillinger for de anvendte ports	Basiskonfiguration, yderligere konfiguration
DDNS	Indstillinger for DDNS-data	Yderligere konfiguration
FTP	Indstillinger for FTP-data	Yderligere konfiguration
UPnPTM	Indstillinger for UPnP-data	Yderligere konfiguration

11.3.2.1 TCP/IP

For at kunne betjene speeddome via et netværk skal TCP/IP-indstillingerne være konfigureret korrekt.

NIC-indst.

NIC-type

Vælg indstillingen for din netværksadapter.

Du kan vælge mellem følgende værdier: 10M Half-dup; 10M Full-dup; 100M Half-dup;

100M Full-dup; Auto

DHCP

Hvis en DHCP-server står til rådighed, klikker du på DHCP for automatisk at overføre en IP-adresse og yderligere netværksindstillinger. Dataene overføres automatisk fra serveren og kan ikke ændres manuelt.

Hvis ingen DHCP-server står til rådighed, udfylder du følgende data manuelt:

IPv4-adresse

Indstilling af IP-adressen for speeddome

IPv4-subnetmaske

Manuel indstilling af subnetmaske for speeddome

IPv4-standard-gateway

Indstilling af standardrouter for speeddome

Mac-adresse

Her vises kameraets hardware-adresse, som du ikke kan ændre.

MTU

Indstilling af overførselsenheden, hvor du kan vælge en værdi mellem 500 og 9676. Standard er 1500.

DNS-server

Foretrukket DNS-server

DNS-serverindstillinger er påkrævet ved visse funktioner. (F.eks. forsendelse af e-mails). Angiv adressen på den foretrukne DNS-server her.

Altern. DNS-server

Hvis der ikke er forbindelse til den foretrukne DNS-server, anvendes denne alternative DNS-server. Angiv adressen for den alternative server her.

Gem de gennemførte indstillinger med „Gem“.

11.3.2.2 Port

Hvis du ønsker at kunne opnå ekstern adgang til speeddome, skal følgende ports konfigureres.

HTTP-port

Standard-porten til HTTP-overførsel hedder 80. Som alternativ kan denne port få en værdi i området 1024\~65535. Hvis der befinder sig flere speeddomes i det samme subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang.

RTSP-port

Standard-port til RTSP-overførsel er 554. Som alternativ kan denne port få en værdi i området 1024\~65535. Hvis der befinder sig flere speeddomes i det samme subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer én gang.

HTTPS-port

Gem de gennemførte indstillinger med „Gem“.

11.3.2.3 DDNS

DDNS

DynDNS eller DDNS (dynamisk domæne-navn-system-postering) er et system, der kan opdatere posteringer i domænenavnet i realtid. Netværkskameraet har en integreret DynDNS-client, der automatisk kan opdatere IP-adressen hos en DynDNS-udbyder. Hvis netværkskameraet befinder sig bagved en router, anbefaler vi at anvende routerens DynDNS-funktion.

Billedet anskueliggør adgangen til/opdateringen af IP-adressen hos DynDNS-tjenesten.

Aktivér DDNS

Vælg DDNS-typen. Du har mulighed for at vælge mellem „DynDNS“ og „ABUS DDNS“.

Server-adresse

Vælg en DDNS-serviceudbyder. Du skal have en registreret adgang hos denne DDNS-serviceudbyder (f.eks. www.dyndns.org).

Hvis du har valgt DDNS-typen „ABUS DDNS“, gemmes serveradressen automatisk.

Domæne

Angiv det registrerede domænenavn (host service) (f.eks. mitIPkamera.dyndns.org).

Port

Kodeordet skal bekræftes.

Indstilling af DDNS-konto

Indstilling af ny konto ved DynDNS.org:

Lagring af kontoinformationer:

DynDNS.com

Noter dine brugerdata, og overfør dem til netværkskameraets konfiguration.

Adgang til netværkskameraet via DDNS

Hvis netværkskameraet befinder sig bagved en router, skal adgangen via DynDNS konfigureres i routeren. Hertil finder du en beskrivelse af DynDNS-router-konfigurationen for gængse router-modeller på ABUS Security-Center Homepage www.abus-sc.com.

Følgende billede anskueliggør adgangen til et netværkskamera bagved en router via DynDNS.org.

For DynDNS-adgangen via en router skal der indstilles en portvideresendelse for alle relevante porte (mindst RTSP + HTTP) i routeren.

ABUS DDNS

1. For at kunne anvende funktionen ABUS DDNS skal du forinden oprette en konto hos www.abusserver.com. Læs i den forbindelse FAQs på websiden.
2. Aktivér checkboksen „Aktivér DDNS“ og vælg herefter DDNS-typen „ABUS DDNS“.
3. Gem dine data ved hjælp af „Gem“. IP-adressen på din internetforbindelse aktualiseres nu hvert minut på serveren.

11.3.2.4 FTP

For at kunne uploade registrerede videoer eller billeder til en FTP-server skal følgende indstillinger foretages.

Server-adresse

Indtast FTP-serverens IP-adresse her.

Port

Indtast FTP-serverens portnummer her. Standard-porten til FTP-serveren er 21.

Brugernavn

Brugernavn for kontoen, som blev konfigureret i FTP-serveren

Kodeord

Indtast kodeordet her igen.

Biblioteksstruktur

Vælg lagringssted for de uploadede data her. Du kan vælge mellem

„Gem i stambibliotek“; „Gem i overord. bibl.“; „Gem i underord. bibl.“.

Overord. bibl.

Dette menupunkt står kun til rådighed, hvis du har valgt „Gem i overord. bibl.“ eller „Gem i underord. bibl.“ i biblioteksstrukturen. Du kan vælge et navn til det overordnede bibliotek her. Filerne gemmes i en mappe på FTP-serveren.

Vælg mellem „Indt. apparatnavn“, „Indt. apparatnr.“, „Indt. apparat-IP-adr.“

Underbibliotek

Vælg lagringssted for de uploadede data her. Mappen oprettes i det overordnede bibliotek, og du kan vælge mellem „Indt. kameranavn“ og „Indt. kameranr.“.

Upload type

Markér „Send billede“ for at uploade billeder til FTP-serveren.

Gem de gennemførte indstillinger med „Gem“.

11.3.2.5 UPnP ^TM

UPnP-funktionen (Universal Plug and Play) gør det let at aktivere netværksenheder i et IP-netværk. Derved kan netværkskameraet f.eks. ses som en netværksenhed i Windows-netværksomgivelserne.

Aktivér UPnP

Visning af kameraets MAC-adresse.

Porttilordning

Aktivér mapping-port

Universal Plug and Play-overførsel af porten til netværksserviceydelser er hermed aktiveret. Hvis routeren understøtter UPnP, aktiveres portoverførslen for video-streams på routersiden automatisk til netværkskameraet med denne option.

Mapping Port Type

Vælg her, om portvideresendelse skal ske automatisk eller manuelt. Du kan vælge mellem „Auto“ og „Manuel“.

Protokolnavn:

HTTP

Standard-porten til HTTP-overførsel hedder 80. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der befinder sig flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang.

RTSP

Standard-port til RTSP-overførsel er 554. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der er flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer en gang.

SDK (styreport)

Standard-porten til SDK-overførsel hedder 8000. Kommunikationsport til interne data. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der er flere kameraer i det samme subnet, skal hvert kamera have sin egen SDK-port, der kun forekommer én gang.

Ekstern port

Du kan kun ændre på ports, hvis „Mapping Port Type“ ændres til manuelt.

Status

Viser, om de angivne eksterne ports er gyldige eller ugyldige.

Gem de gennemførte indstillinger med „Gem“.

13.3.3 Video/audio

Menupunkt	Beskrivelse	Tilgængelig i modus
Video	Indstillinger til visning af video	Basiskonfiguration, yderligere konfiguration
Audio	Indstillinger til udsendelse af lyd	Basiskonfiguration, yderligere konfiguration

11.3.3.1 Video

Stream-type

Vælg stream-type for speeddome-kameraet. Vælg „Main Stream (Normal)“ til visning og live-visning med god båndbredde. Vælg „Sub-Stream“ til live-visning med begrænset båndbredde.

Videotype

Vælg stream-typen „Video“ eller „Video & Audio“.

Lydsignalet udsendes kun, hvis stream-typen „Video & Audio“ er blevet valgt.

Opløsning

Indstil videodataenes opløsning her. Alt afhængigt af kameramodellen kan du vælge mellem 1280*720P; 1280*960; 1920*1080P.

Bitratetype

Angiver bitrate for videostrøm. Alt afhængig af bevægelsesintensiteten kan videokvaliteten blive højere eller lavere. Du kan vælge mellem en konstant og en variabel bitrate.

Videokvalitet

Dette menupunkt står til rådighed, hvis du har valgt en variabel bitrate. Indstil videokvaliteten for videodata her. Alt afhængig af bevægelsesintensiteten kan videokvaliteten blive højere eller lavere. Du kan vælge mellem seks forskellige videokvaliteter: „Minimum“, „Lavere“, „Lav“, „Mellem“, „Høj“ eller „Maksimum“.

Billedrate

Angiver billedraten i billeder pr. sekund.

Maks. bitrate

Videostrømmens bitrate indstilles til en bestemt værdi; indstil den maksimale bitrate til en værdi mellem 32 og 16384 Kbps. En højere værdi svarer til en højere videokvalitet, som dog kræver en større båndbredde.

Videokodning

Vælg en standard til videokodning; du kan vælge mellem H.264, MPEG-4 og MJPEG.

Profil

Vælg en profil her. Du kan vælge mellem „Basisprofil“, „Hovedprofil“ og „Høj profil“.

I-billedinterval

Her indstiller du I-billedintervallet, og værdien skal ligge mellem 1 og 400.

Gem de gennemførte indstillinger med „Gem“.

11.3.3.2 Audio

Vælg kodningen til audiooverførsel her.

Du kan vælge mellem G.711ulaw; G.711alaw og G.726.

Gem de gennemførte indstillinger med „Gem“.

11.3.4 PTZ

Menupunkt	Beskrivelse	Tilgængelig i modus
Grundlag	Grundindstillinger for PTZ-funktionen	Yderligere konfiguration
Startposition	Indstilling af startpositionen	Yderligere konfiguration
Parkeringsaktion	Indstilling af parkeringsaktion	Yderligere konfiguration
Privatzone-maskering	Definition af privatzoner	Yderligere konfiguration
Planlagte opgaver	Definition af planlagte opgaver	Yderligere konfiguration
Slet konfiguration	Sletter PTZ-indstillingerne	Yderligere konfiguration

11.3.4.1 Grundparameter

Grundparametre

Aktivér proportionaldrejning

Aktivér denne funktion for at tilpasse pan/tilt-hastigheden til det pågældende zoom. Ved kraftigt zoom er pan/tilt-hastigheden lavere, for at billedet ikke bevæger sig for hurtigt under live-visningen.

Akt. preset-freezing

Når denne funktion er aktiveret, skifter kameraet under live-visningen direkte fra én scene, der er defineret under preset, til en anden. Hermed vises de mellemliggende områder ikke, hvorved overvågningseffektiviteten bibeholdes. Båndbreddeudnyttelsen i netværket reduceres eventuelt i den forbindelse.

Når et mønster er blevet hentet, er preset-freezing deaktiveret.

Preset-hast.

Du kan vælge en fordefineret preset-hastighed fra 1 til 8.

Tastaturhastighed

Her kan du tilpasse registreringerne ved hjælp af styrepulten. Du kan vælge mellem „Lav“, „Normal“ og „Høj“.

Automatisk scanningshastighed

Speeddome-kameraet har fem forskellige registreringsmodi: Autoscanning, tiltscanning, frame-scanning, tilfældighedsscanning og panoramascanning. En værdi mellem 1 og 40 kan indstilles for registreringshastigheden.

PTZ-OSD

Zoom-status

Indstil visningsvarigheden for zoom-status her. Du kan vælge mellem 2 sekunder, 5 sekunder, 10 sekunder, „Luk altid“ og „Åbn altid“.

PT-status

Her indstiller du visningsvarigheden for azimut-vinklen ved pan og tilt.

Du kan vælge mellem 2 sekunder, 5 sekunder, 10 sekunder, „Luk altid“ og „Åbn altid“.

Preset-status

Her indstiller du visningsvarigheden for preset-navnet ved hentning af en preset-position.

Du kan vælge mellem 2 sekunder, 5 sekunder, 10 sekunder, „Luk altid“ og „Åbn altid“.

Konf. fortsættelsestid

Efter en genstart kan kameraet genoptage den sidste PTZ-status eller den senest udførte handling. Her kan du indstille det tidsrum, efter hvilket genoptagelsen af den seneste handling skal startes. Du kan vælge mellem 30 sekunder, 60 sekunder, 300 sekunder og 600 sekunder.

Gem de gennemførte indstillinger med „Gem“.

11.3.4.2 Startposition

Startpositionen er udgangspunktet for PTZ-koordinaterne. Disse kan tilpasses eller ændres manuelt.

Gør følgende for at definere startpositionen manuelt. Skift til den ønskede position ved hjælp af PTZ-styretasterne. Du har ligeledes mulighed for at fastsætte en allerede defineret preset-position som startposition.

Klik på „Indstilling“ for at gemme positionen. Klik på „Gå til“ for at hente en fordefineret startposition. Klik på „Slet“ for at slette en startposition.

Denne funktion muliggør, at speeddome automatisk starter en forindstillet parkeringsaktion (f.eks. mønster, tour, scanning, preset osv.) efter en fase uden aktivitet.

Vær opmærksom på, at „Planlagte opgaver“ udføres før parkeringsaktionen! Hvis begge aktioner er aktiveret, udføres kun „Planlagte opgaver“.

Aktivér denne funktion for at kunne udnytte parkeringsaktionen.

Parkeringsvarighed

Definér parkeringsvarigheden i sekunder ved at vælge en indstilling mellem 5 og 720 sekunder.

Aktionstype

Her kan du definere, hvilken aktion, der skal startes efter parkeringsfasen.

Du kan vælge mellem: Automatisk scanning, frame-scanning, tilfældighedsscanning, tour, mønster, preset, panoramascanning, tiltscanning.

Gem de gennemførte indstillinger med „Gem“.

11.3.4.4 Privatzone-maskering

Ved hjælp af en privatzone kan du afskærme visse områder i live-visningen for at forhindre, at disse områder hverken optages eller kan betragtes på live-billedet.

Gør følgende for at indrette en privatzone: Aktivér boksen

„Aktivér privatzone-maskering“. Skift til det ønskede område ved hjælp af PTZ-styretasterne.

For at tilføje en privatzone vælger du „Areal“, hvorefter du kan bruge musen til markere et område i kamerabilledet. Klik herefter på „Stop visning“. Ved at klikke på „Tilføj“ kan du ændre privatzonens navn og type.

For at slette en privatzone-maskering vælger du nummeret på listen og klikker på „Slet“.

Gem de gennemførte indstillinger med „Gem“.

11.3.4.5 Planlagte opgaver

Her kan du bruge et tidsskema til at definere, hvilke opgaver, der skal udføres på hvilke ugedage og tidspunkter.

Start med at aktivere kontrolboksen „Aktivér planlagt opgave“.

Indstil herefter en parkeringsvarighed, efter hvilken speeddome-kameraet skal starte den planlagte opgave.

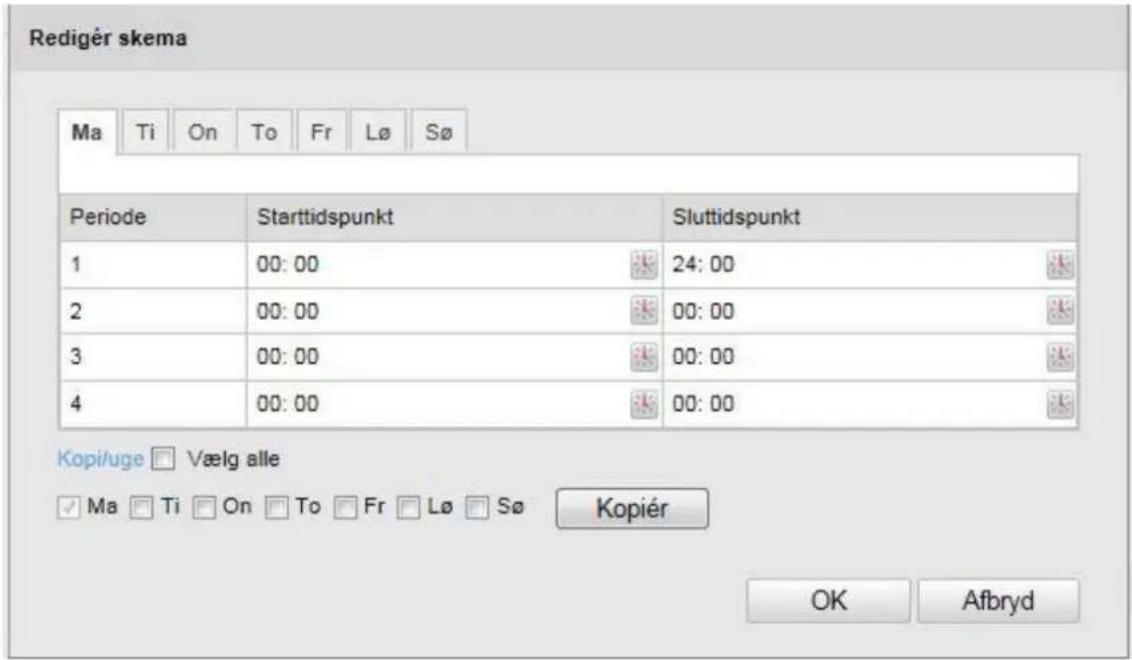

Tidsplanen konfigureres som følger. Klik på „Red. opg.“

Vælg en ugedag for den planlagte opgave. Vælg „Hele dagen“, hvis opgaven skal udføres hele dagen. For at gemme bestemte tidsperioder vælger du „Tilpasning“. Angiv herefter start- og sluttidspunkterne, vælg opgavetype og bekræft dine valg ved hjælp af enter-tasten.

For at gemme den konfigurerede opgave for alle ugedage aktiverer du kontrolboksen „Vælg alle“. For at kopiere opgaven over i andre ugedage vælger du ugedagen og klikker på „Kopi/uge“.

For at gemme ændringerne trykker du på „OK“, og for at slette ændringer klikker du på „Afbryd“. Gem de gennemførte indstillinger med „Gem“.

11.3.4.6 Slet konfiguration

Under dette menupunkt kan du slette PTZ-konfigurationerne, herunder presets, mønstre, tours, privatzoner og planlagte opgaver.

Markér kontrolboksen for de elementer, som du ønsker at slette. Vælg „Vælg alle“ for at slette alle elementer.

Gem de gennemførte indstillinger med „Gem“.

11.3.5 Billede

Menupunkt	Beskrivelse	Tilgængelig i modus
Visningsindstillinger	Indstilling af visningsparametre	Basiskonfiguration, yderligere konfiguration
OSD-indstillinger	Indstilling af dato- og klokkeslætsformatet	Yderligere konfiguration
Tekst-overlay	Tilføjelse af tekstfelter	Yderligere konfiguration

11.3.5.1 Visningsindstillinger

Under dette menupunkt kan du indstille billedkvaliteten for speeddome, herunder lysstyrke, skarphed, kontrast osv. Klik på „Standard“ for at genoprette standardværdierne.

Vær opmærksom på:

Alt afhængig af modellen kan parametrene under visningsindstillinger variere.

Lysstyrke

Indstilling af billedets lysstyrke. Indstil en værdi mellem 0 og 100.

Kontrast

Indstilling af billedkontrasten. Indstil en værdi mellem 0 og 100.

Mætning

Indstilling af billedets mætning. Indstil en værdi mellem 0 og 100.

Limit Gain

Indstilling af den maksimale værdi for billedforstærkningen. Indstil en værdi mellem 0 og 100.

Skarphed

Indstilling af billedets skarphed. En højere værdi af skarpheden kan øge billedstøjen.

Indstil en værdi mellem 0 og 100.

Fokus-modus

I fokus-modus står optionerne „Automatisk“, „Manuel“ og „Halvautomatisk“ til rådighed.

Automatisk

Speeddome-kameraet fokuserer automatisk alt afhængig af objekterne i en scene.

Halvautomatisk

Speeddome-kameraet fokuserer automatisk efter en pan-, tilt- eller zoomhandling.

Manuel

Speeddome-kameraet skal fokuseres manuelt ved hjælp af zoomknapperne

Min. fokus

Denne funktion definerer den minimale fokusafstand. Mulige værdier er: 10 cm, 50 cm, 1 m, 1,5 m, 3 m, 6 m. Den minimale fokus kan variere alt efter speeddome-model.

Belysningsmodus

Belysningsmodus omfatter optionerne automatisk, blændeprioritet, blændeautomatik og manuel.

Automatisk

Værdierne for blænde, belysningstid og forstærkning tilpasses automatisk til det omgivende lys.

Manuel

I manuelt modus kan du indstille værdierne for blænde, belysningstid og forstærkning manuelt. Funktionerne kan variere alt efter speeddome-model.

Belysningsmodus

Videostandard

Blændeprioritet

Her skal blændeværdierne tilpasses manuelt. Værdierne for belysningstid og forstærkning tilpasses automatisk til det omgivende lys.

Belysningsmodus

Blænde

Blændeautomatik

Her skal belysningstiden tilpasses manuelt. Værdierne for blænde og forstærkning tilpasses automatisk til det omgivende lys.

Videostandard

Regulering af belysningsfrekvens.

50Hz: Fast indstilling til 50 Hz netfrekvens

60Hz: Fast indstilling til 60 Hz netfrekvens

Dag-/natskift

Dag-/natskift omfatter optionerne automatisk, dag og nat.

Automatisk

Alt afhængig af lysforholdene skifter kameraet automatisk mellem dag- og natmodus. Følsomheden kan indstilles som „Lav“, „Normal“ eller „Høj“.

Belysningsmodus

Lukning

Dag

I denne modus viser kameraet kun farvebilleder.

Vær opmærksom på:

Anvend kun denne modus ved konstante lysforhold.

Nat

I denne modus viser kameraet kun sort/hvid-billeder.

Vær opmærksom på:

Anvend kun denne modus ved svagt lys.

Spejl

Når spejlfunktionen er aktiveret, spejles billedet horisontalt.

WDR

Ved hjælp af WDR-funktionen kan kameraet levere klare billeder selv ved dårlige modlysforhold. Hvis der foreligger såvel meget lyse som meget områder i billedområdet, udlignes det samlede lysniveau i hele billedet for at opnå et tydeligt, detaljeret billede.

Brug kontrolboksen til at aktivere eller deaktivere WDR-funktionen.

Indstil et højere Wide Dynamic Level for at forstærke WDR-funktionen.

WDR

Wide Dynamic Level

Objektiv-initialisering

Markér kontrolboksen for at starte et initialiseringsforløb for objektivet.

BLC (modlyskompensation)

Ved hjælp af modlyskompensation kan objekter vises mere klart på en lys baggrund. Belysningen af objekterne korrigeres, men baggrunden vises uskarpt.

Hvidbalance

Vælg de belysningsomgivelser, som kameraet er installeret i.

Du kan tilpasse hvidbalancen manuelt ved hjælp af følgende værdier.

Weißabgleich

Tilpasning af hvidbalancen ved udendørs belysningsomgivelser.

Indenfor

Tilpasning af hvidbalancen ved indendørs belysningsomgivelser.

Lysstofrør

Tilpasning af hvidbalancen ved belysningsomgivelser med lysstofrør.

Natriumdamplampe

Tilpasning af hvidbalancen ved belysningsomgivelser med natriumlamper.

Følg automatisk

Hvidbalancen tilpasses konstant farvetemperaturen i den pågældende scene i realtid.

Automatisk

I auto-modus bibeholder kameraet automatisk farvebalancen i henhold til den aktuelle farvetemperatur.

Dig. støjundertr.

Du har mulighed for at aktivere eller deaktivere støjundertrykkelsen (normalmodus).

Støjundertr.-niveau

Her kan du indstille støjundertrykkelsesniveauet.

Zoom-grænse

Her kan du definere maksimumsværdien for zoomfunktionen. Vælg mellem værdierne 20, 40, 80, 160, 320.

Undertryk chroma

Farveundertrykkelse ved dårlige lysforhold for at forhindre billedstøj. Indstil en værdi mellem 0 og 100.

Local Output

Her vælger du visningstypen for den lokale visning. Vælg mellem optionerne „Deaktiveret“, „Clip Output“ eller „Scale Output“.

11.3.5.2 OSD-indstillinger

Under dette menupunkt kan du vælge, hvilket dato- og klokkeslætsformat, der skal vises i live-billedet.

Vis navn

Aktivér denne kontrolboks, hvis du ønsker at vise kameranavnet.

Vis dato

Aktivér denne kontrolboks, hvis du ønsker at vise datoen i kamerabilledet.

Vis uge

Aktivér denne kontrolboks, hvis du ønsker at vise ugedagen.

Kameranavn

Her angiver du det kameranavn, der skal vises i billedet.

Tidsformat

Her kan du vælge, om klokkeslættet skal vises i 24- eller 12-timers-format.

Datoformat

Her vælger du datoformatet.

(D= Dag; M=Måned; Å= År)

Visningsmodus

Her kan du vælge visningstypen for de viste elementer.

Du har følgende valgmuligheder: „Transp. og blinker“, „Transp. og blinker ikke“, „Ikke-transp. og blinker“, „Ikke-transp. og blinker ikke“.

Gem de gennemførte indstillinger med „Gem“.

11.3.5.3 Tekst-overlay

Du har mulighed for at vise op til fire tekster i kamerabilledet, hvorved den maksimale længde er på 45 tegn. Aktivér kontrolboksen for at vise teksten.

Du kan bruge museknappen til at flytte tekstvinduet.

Gem de gennemførte indstillinger med „Gem“.

11.3.6 Sikkerhed

Menupunkt	Beskrivelse	Tilgængelig i modus
Bruger	Administration af brugere	Basiskonfiguration, yderligere konfiguration
RTSP-autent.	Indstilling af dato- og klokkeslætsformatet	Yderligere konfiguration

11.3.6.1 Sikkerhed

Under dette menupunkt kan du tilføje, bearbejde eller slette brugere.

For at tilføje eller bearbejde en bruger klikker du på „Tilføj“ eller „Ændring“.

Herefter vises et nye vindue med data og berettigelser.

Brugernavn

Tildel her det brugernavn, der skal indtastes med henblik på adgang til kameraet.

Level

Vælg her en individuel brugertype for bruger-id.

Du kan vælge mellem to forskellige fordefinerede niveauer: Operatør eller bruger.

Som operatør har du følgende remote-funktioner til rådighed: Live-visning, PTZ-styring, manuel optagelse, afspilning, tovejs-audio, søg/foresp. arbejdsstatus.

Som bruger har du følgende remote-funktioner til rådighed: Afspilning, søg/foresp. arbejdsstatus.

Aktivér den pågældende kontrolboks for at tilføje yderligere funktioner.

Kodeord

Tildel her det kodeord, som brugeren skal indtaste med henblik på adgang til kameraet.

Bekræft

Bekræft kodeordet ved at indtaste det igen.

Gem de gennemførte indstillinger med „OK“.

Klik på „Afbryd“ for at slette data.

11.3.6.2 RTSP-autent.

Med denne funktion kan videostrømmen til live-visningen sikres.

Vælg „Disable“ for at deaktivere funktionen. For at aktivere funktionen vælger du „Basic“.

i	Gem de gennemførte indstillinger med „Gem“.

11.3.7 Hændelser

Menupunkt	Beskrivelse	Tilgængelig i modus
Bevægelsesgenkendelse	Indstilling af bevægelsesgenkendelsen	Yderligere konfiguration
Sabotagealarm	Indstilling af sabotagealarmen	Yderligere konfiguration
Alarmindgang	Indstilling af alarmindgangen	Yderligere konfiguration
Alarmudgang	Indstilling af alarmudgangen	Yderligere konfiguration
E-mail	Indstilling af e-mail-forsendelse	Yderligere konfiguration
Snapshot	Indstilling af snapshothandling	Yderligere konfiguration

11.3.7.1 Bevægelsesgenkendelse

Områdeindst.

Aktivér bevægelsesgenkendelse ved at klikke på kontrolboksen „Aktivér bevægelsesgenkendelse“.

For at vælge et område klikker du på knappen „Areal“. Som standard er hele området valgt. For at slette markeringen klikker du på „Slet alle“.

Træk herefter musen hen over det ønskede område. Indstil følsomheden via valgbjælken. For at gemme området klikker du på knappen „Stop registrering“.

Højre: lavere følsomhedsniveau

Venstre: højere følsomhedsniveau

Aktiveringstid

For at gemme en tidsplan for bevægelsesstyret optagelse klikker du på „Redigér“.

Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for bevægelsesstyret optagelse.

Vælg en ugedag for den bevægelsesstyrede optagelse. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette bevægelsesgenkendelse for hele dagen vælger du starttiden 00:00 og sluttiden 24:00.

For at oprette bevægelsesgenkendelse for alle ugens dage klikker du på kontrolboksen „Vælg alle“. For at kopiere bevægelsesgenkendelsen over i andre ugedage vælger du ugedagen og klikker på „Kopi/uge“.

For at gemme ændringerne trykker du på „OK“, og for at slette ændringer klikker du på „Afbryd“. Gem de gennemførte indstillinger med „Gem“.

Forb.-metode

Indstil her, hvilken handling, der skal udføres ved bevægelsesgenkendelse.

Normal forbindelse

Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion.

FTP-upload: Aktivér denne kontrolboks for at uploade den bevægelsesstyrede optagelse til en FTP-server.

Andre forbindelser

Du har mulighed for at aktivere og deaktivere alarmudgangene ved en bevægelsesgenkendelse. Klik på „Vælg alle“ for at aktivere eller deaktivere de to alarmudgange. For at aktivere eller deaktivere alarmudgang 1 vælger du „A->1“, og for at aktivere eller deaktivere alarmudgang 2 vælger du „A->2“.

Gem de gennemførte indstillinger med „Gem“.

11.3.7.2 Sabotagealarm

Under dette menupunkt kan speeddome konfigureres, således at en sabotagealarm udløses, så snart objektivet bliver afskærmet.

Områdeindst.

Aktivér sabotagealarmen ved at klikke på kontrolboksen „Aktivér sabotagealarm“.

For at vælge et område klikker du på knappen „Areal“. Som standard er hele området valgt. For at slette markeringen klikker du på „Slet alle“.

Træk herefter musen hen over det ønskede område. Indstil følsomheden via valgbjælken. For at gemme området klikker du på knappen „Stop registrering“.

Højre: lavere følsomhedsniveau

Venstre: højere følsomhedsniveau

Aktiveringstid

For at gemme en tidsplan for sabotagealarmen klikker du på „Redigér“.

Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for aktivering af sabotagealarmen.

Vælg en ugedag for sabotagealarmen. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette en sabotagealarm for hele dagen vælger du starttiden 00:00 og sluttiden 24:00.

For at oprette en sabotagealarm for alle ugens dage klikker du på kontrolboksen „Vælg alle“. For at kopiere sabotagealarmen over i andre ugedage vælger du ugedagen og klikker på „Kopi/uge“.

For at gemme ændringerne trykker du på „OK“, og for at slette ændringer klikker du på „Afbryd“.

Forb.-metode

Indstil her, hvilken handling, der skal udføres ved en sabotagealarm.

Normal forbindelse

Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion.

Andre forbindelser

Du har mulighed for at aktivere og deaktivere alarmudgangene ved en bevægelsesgenkendelse. Klik på „Vælg alle“ for at aktivere eller deaktivere de to alarmudgange. For at aktivere eller deaktivere alarmudgang 1 vælger du „A->1“, og for at aktivere eller deaktivere alarmudgang 2 vælger du „A->2“.

Gem de gennemførte indstillinger med „Gem“.

11.3.7.3 Alarmindgang

Under dette menupunkt kan du konfigurere speeddomes alarmindgange.

Alarmindgang nr.

Vælg den alarmindgang, som du ønsker at konfigurere.

Alarmnavn

Her kan du tildele den pågældende alarmindgang et navn. Undlad at anvende alarmindgangsnummeret og specielle tegn.

Alarmtype

Vælg alarmtypen her. Du kan vælge mellem „NO“ (Normally open) og „NC“ (Normally closed).

Aktiveringstid

For at gemme en tidsplan for en alarmindgang klikker du på „Redigér“.

Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for aktivering af alarmindgangen.

Vælg en ugedag for alarmindgangen. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette overvågning for hele dagen vælger du starttiden 00:00 og sluttiden 24:00.

For at oprette indstillingerne for alle ugens dage klikker du på kontrolboksen „Vælg alle“. For at kopiere indstillingerne over i andre ugedage vælger du ugedagen og klikker på „Kopi/uge“.

For at gemme ændringerne trykker du på „OK“, og for at slette ændringer klikker du på „Afbryd“.

Forb.-metode

Indstil her, hvilken handling, der skal udføres ved bevægelsesgenkendelse.

Normal forbindelse

Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion.

FTP-upload: Aktivér denne kontrolboks for at uploade alarmhændelsen til en FTP-server.

Andre forbindelser

Du har mulighed for at aktivere og deaktivere alarmudgangene ved en alarmregistrering. Klik på „Vælg alle“ for at aktivere eller deaktivere de to alarmudgange. For at aktivere eller deaktivere alarmudgang 1 vælger du „A->1“, og for at aktivere eller deaktivere alarmudgang 2 vælger du „A->2“.

PTZ-forbindelse

I tilfælde af en alarm har du mulighed for at hente en preset-position, en tour eller et mønster. Aktivér i den forbindelse den pågældende kontrolboks og vælg funktionens nummer.

Kopi/alarm

Med denne funktion har du mulighed for at kopiere indstillingerne for en alarmindgang til andre alarmindgange.

For at oprette indstillingerne for alle alarmindgange klikker du på kontrolboksen „Vælg alle“. For at kopiere indstillingerne over i individuelle alarmindgange vælger du alarmindgangen og klikker på „Kopier“.

Gem de gennemførte indstillinger med „Gem“.

11.3.7.4 Alarmudgang

Her har du mulighed for at konfigurere begge alarmudgange.

Alarmudgang

Vælg den alarmudgang, som du ønsker at konfigurere.

Alarmnavn

Her kan du tildele den pågældende alarmudgang et navn. Undlad at anvende alarmudgangsnummeret og specielle tegn.

Aktiveringstid

For at gemme en tidsplan for en alarmudgang klikker du på „Redigér“.

Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for aktivering af alarmudgangen.

Vælg en ugedag for alarmudgangen. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette overvågning for hele dagen vælger du starttiden 00:00 og sluttiden 24:00.

For at oprette indstillingerne for alle ugens dage klikker du på kontrolboksen „Vælg alle“. For at kopiere indstillingerne over i andre ugedage vælger du ugedagen og klikker på „Kopi/uge“.

For at gemme ændringerne trykker du på „OK“, og for at slette ændringer klikker du på „Afbryd“.

Kopi/alarm

Med denne funktion har du mulighed for at kopiere indstillingerne for en alarmudgang til andre alarmudgange.

For at oprette indstillingerne for begge alarmudgange klikker du på kontrolboksen „Vælg alle“.

Gem de gennemførte indstillinger med „Gem“.

11.3.7.5 E-mail

Her har du mulighed for at indstille forsendelsen af e-mail.

Afsender

Afsender

Indtast SMTP-porten, der er konfigureret til 25 som standard.

Aktivér SSL

Markér SSL-funktionen, hvis dette kræves af SMTP-serveren.

Interval

Indstil tidsperioden mellem forsendelsen af e-mails med billedvedhæng.

Vedh. billede

Aktivér denne funktion, hvis der skal vedhæftes billeder til e-mailen.

Autentificering

Hvis den anvendte e-mail-server forlanger en autentificering, skal du aktivere denne funktion for at logge ind på serveren via autentificering.

Brugernavn og kodeord kan kun indtastes efter aktivering af denne funktion.

Brugernavn

Indtast dit brugernavn for e-mail-kontoen. Dette er delen indtil @-tegnet.

Kodeord

Indtast kodeordet for e-mail-kontoen her.

Bekræft

Bekræft ved at indtaste kodeordet igen.

Modtager

Modtager 1/modtager 2

Indtast modtagerens navn her.

Modtager 1-adresse/modtager 2-adresse

Indtast e-mail-adresserne for modtagerne her.

Gem de gennemførte indstillinger med „Gem“.

11.3.7.6 Snapshot

Her kan du konfigurere tids- og hændelsesstyrede snapshots for at uploade dem til en FTP-server.

Skema

Aktivér tidsstyret snapshot

Aktivér denne funktion for at gemme billeder i bestemte tidsintervaller.

Format

Billedformatet er allerede konfigureret til JPEG.

Opløsning

Indstil billedets opløsning her.

Kvalitet

Vælg kvaliteten for de gemte billeder her.

Interval

Indstil tidsperioden mellem to gemte billeder.

Hændelsesstyret

Aktivér hændelsesstyret snapshot

Aktivér denne funktion for at gemme hændelsesstyrede billeder.

Format

Billedformatet er allerede konfigureret til JPEG.

Opløsning

Indstil billedets opløsning her.

Kvalitet

Vælg kvaliteten for de gemte billeder.

Interval

Indstil tidsperioden mellem to gemte billeder her.

12. Protokol

Speeddome-parametre såsom drift, alarm og undtagelse kan gemmes i protokollen. Filerne kan eksporteres ved behov.

1. Klik på protokolfunktionen i menulisten for at åbne søgefunktionen.
2. Indstil søgekriterierne, herunder hovedtype, undertype, starttidspunkt og sluttidspunkt.
3. Klik på „Søg“ for at søge efter protokolfiler. De pågældende protokolfiler vises i protokoldialogboksen.
4. Klik på „Gem protokol“ for at eksportere protokolfilerne og gemme dem på din computer.

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.

Det kan antages, at en risikofri drift ikke længere er mulig, når

• apparatet har tydelige beskadigelser,
• apparatet ikke længere fungerer

Vær venligst opmærksom på:

Produktet er vedligholedelses frit for dig. Der er ingen grund til at du skal åbne kameraet for at se efter defekter, lad os om det.

13.2 Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Vær opmærksom på, at der ikke kommer væsker ind i apparatet Anvend ingen kemiske rengøringsmidler, da de kan ødelægge kabinettets og skærmens overflade (misfarvninger).

14. Vækanskaffelse

Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal apparatet efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte apparat kan foretages på de respektive officielle tilbagetagningssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere enkeltheder om tilbagetagningen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af den separate indsamling og recycling skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved recycling af produktet.

15. Teknisk data

Typenummer	TVIP81x00 / TVIP82x00
Beeldopnemer	1/3" Progressive Scan CMOS sensor
Cameratype	Dag/nacht
Resolutie	1920 x 1080, 1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Beeldelementen (totaal)	1920 x 1080 (TVIP82x00) / 1280 x 720 (TVIP81x00)
Beeldelementen (effectief)	1920 x 1080
Objectief	4.3-86.0 mm
Horizontale beeldhoek	54.1° - 3.2°
Zoom	20x
Dag-/nachtomschakeling	Elektromechanisch IR-sperfilter
Minimale verlichting (kleur)	0.05 lux
Beeldcompressie	H.264, MPEG-4, MJPEG
Beelfrequentie
	H.264: 25 fps @ 1920x1080
	MPEG-4: 25 fps @ 1920x1080
	MJPEG: 25 fps @ 1920x1080
Aantal parallele streams	4
Elektronische sluiter-regeling	1 ~ 1/100000 sek.
Witbalans	Ja
Tegenlichtcompensatie	BLC, WDR
Noise Reduction	3D DNR
Bewegingsdetectie	Ja
Opslag voor/na-alarm	Datum, cameranaam, privé-zone
Alarmeingang (NO/NC)	7
Alarmausgang	2
Bewegingsdetectie	E-Mail / FTP / schakeluitgang
Ondersteunde browsers	Mozilla Firefox, Safari, of Internet Explorer 6.x en hoger
Ondersteunde software	ABUS VMS
Netwerkaansluiting	RJ-45 Ethernet 10/100 Base-T
Netwerkprotocollen	IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE
Spanningsvoorziening	24 V AC
Stroomverbruik	Max. 40 W
Bedrijfstemperatuur	-30°C – 65°C
Afmetingen (hx∅)	243 x 183.4 mm (TVIP8100, TVIP82000); 325.5 x 220 mm (TVIP81100, TVIP82100)
Certificeringen	CE, RoHS, REACH

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren. Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.

PL Nota redakcyjna
