Producttype	IP-bewakingscamera
Merk	ABUS
Model	TVIP82000
Maximale resolutie	Tot 4K (3840 x 2160)
Kijkhoek	100° (horizontaal)
Nachtzicht	Ja, tot 30 meter
Afmetingen (B x H x D)	200 x 80 x 80 mm
Gewicht	0,5 kg
Voeding	PoE (802.3af) of 12 V DC-adapter
Stroomverbruik	6 W (max)
Connectiviteit	Ethernet 10/100, Wi-Fi (optioneel)
Ondersteunde protocollen	IPv4, IPv6, TCP/IP, HTTP, HTTPS, RTSP, ONVIF
Lokale opslag	Sleuf voor microSD-kaart tot 128 GB
Cloudopslag	Compatibel met ABUS Cloud of FTP-server
Bewegingsdetectie	Ja, met instelbare detectiezone
Bidirectionele audio	Ja, ingebouwde microfoon en luidspreker
Beschermingsgraad	IP66 (buiten)
Werkingstemperatuur	-20 °C tot 50 °C
Onderhoud en reiniging	Reinigen met een zachte, droge doek, vermijd schurende middelen
Beveiliging	HTTPS-versleuteling, wachtwoordbeveiliging, firmware-update
Onderdelen en repareerbaarheid	Niet gespecificeerd

Veelgestelde vragen - TVIP82000 ABUS

Hoe installeer ik de ABUS TVIP82000 camera?

Sluit de camera aan via PoE of de netadapter, gebruik vervolgens de ABUS app of een browser om deze te configureren. Volg de meegeleverde snelle startgids.

Werkt de camera buitenshuis?

Ja, deze heeft een IP66 beschermingsgraad, waardoor deze bestand is tegen stof en waterstralen.

Hoe activeer ik het nachtzicht?

Het nachtzicht wordt automatisch geactiveerd bij weinig licht dankzij de ingebouwde infrarood-LED's. U kunt het uitschakelen via de apparaatinstellingen.

Kan ik op afstand toegang krijgen tot de camera?

Ja, via de ABUS app of een webbrowser met het IP-adres van de camera. Zorg dat u port forwarding op uw router hebt geconfigureerd of gebruik de ABUS cloud.

Hoe neem ik video's op?

U kunt een microSD-kaart (tot 128 GB) plaatsen of een opname op NAS/FTP-server configureren. Opnames kunnen worden geactiveerd door bewegingsdetectie.

Ondersteunt de camera Wi-Fi?

Het basismodel is bekabeld Ethernet, maar er kan een Wi-Fi-versie bestaan. Controleer de exacte specificaties van uw product.

Hoe reset ik de camera naar fabrieksinstellingen?

Houd de reset knop (meestal onder de camera) 10 seconden ingedrukt met een paperclip. De LED's knipperen ter bevestiging.

Welke mobiele app moet ik gebruiken?

Download de ABUS Link of ABUS Cloud app uit de App Store of Google Play. Hiermee kunt u de feed bekijken en instellingen configureren.

Hoe werk ik de firmware bij?

Download de nieuwste firmware van de ABUS website en installeer deze via de webinterface van de camera (menu Beheer/Update).

Wat moet ik doen als de camera geen bewegingen detecteert?

Controleer of bewegingsdetectie is ingeschakeld in de instellingen en of de gevoeligheid voldoende is. Zorg er ook voor dat de detectiezone correct is ingesteld.

GEBRUIKSAANWIJZING TVIP82000 ABUS

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 208.

Dansk

Gebruikershandleiding

Version 05/2013

CE

De originele handleiding is in het Duits. Bewaren om eventueel later te raadplegen!

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij:

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze handleiding in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden

Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Uitleg van de symbolen

	Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.
	Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in acht moet worden genomen.
	Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

	In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade!
	ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies.In dergelijke gevallen komt de garantie te vervallen.

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

• Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt door het demonteren de vergunning (CE) en de garantie/vrijwaring.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.
• Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.

Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik:

• natheid of te hoge luchtvochtigheid
  • extreme kou of hitte
• Direct zonlicht
• Stof of brandbare gassen, dampen of oplosmiddelen
• sterke trillingen
• sterke magneetvelden, bijv. in de buurt van machines of luidsprekers.
• De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.
• De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het toestel daarom om veiligheidsredenen uit de buurt van kinderen.
• Steek geen voorwerpen door de openingen in het toestel.
• Gebruik alleen de hulptoestellen/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparatuur in acht.
• Controleer het toestel voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het toestel dan niet in gebruik!
• Houd u aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het toestel vernielen en uw veiligheid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Stroomvoorziening: Voeding 100-240 VAC, 50/60 Hz / 24VAC, 3 A (in de leveringsomvang) Gebruik dit apparaat alleen aan een stroombron die de op het typeplaatje vermelde netspanning levert. Indien u niet zeker weet welke stroomvoorziening bij u beschikbaar is, neem dan contact op met uw energieleverancier. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.

2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

3. Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Voor het reinigen dient u het apparaat van het stroomnet los te koppelen.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

2. Wijzig of manipuleer netsnoeren en netstekkers niet.

3. Verbuig of verdraai het netsnoer niet.
4. Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het snoer, maar aan de stekker.

5. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

6. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

7. Open nooit de behuizing of de voeding.

8. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.

9. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

10. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Bij installatie in een bestaand videobewakingssysteem dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel wordt geadviseerd om de installatie en de aanleg van de bedrading te laten uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet vormen niet alleen een gevaar voor u maar ook voor anderen.Zorg er bij het aansluiten van het volledige systeem voor dat het lichtnet en het laagspanningscircuit gescheiden blijven en tijdens normaal gebruik of bij storing niet met elkaar in contact kunnen komen.

Uitpakken

Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

Wanneer de verpakking is beschadigd, moet u als eerste het apparaat controleren. Wanneer u beschadigingen aan het apparaat vaststelt, stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Inhoudsopgave

1. Gebruik volgens voorschrift.... 210
2. Leveringsomvang.... 210

2.1 Binnendomes....210
2.2 Buitendomes....210

1. Kenmerken en functies....211
2. Beschrijving van het apparaat 211
3. Omschrijving aansluitingen 211
4. Montage / installatie 211
5. Eerste ingebruikneming 212
6. Eerste toegang tot de netwerkcamera.... 213

7. Wachtwoord opvragen....214

8. Gebruikersfuncties.... 215

10.1 Menubalk 215
10.2 Live-beeldweergave 216
10.3 Audio-/videobesturing....216
10.4 Camerabesturing ....217

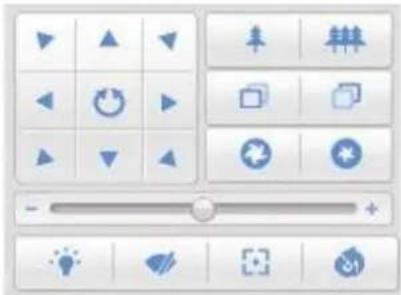

10.4.1 PTZ-besturing 217
10.4.2 Preset-instellingen....217

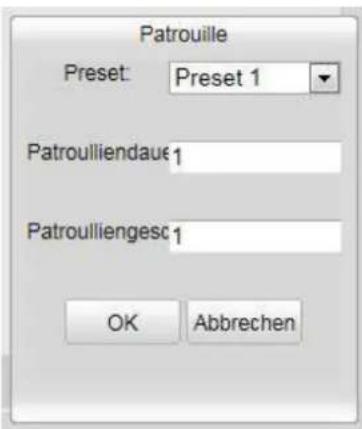

10.4.3 Tour instellingen ....218

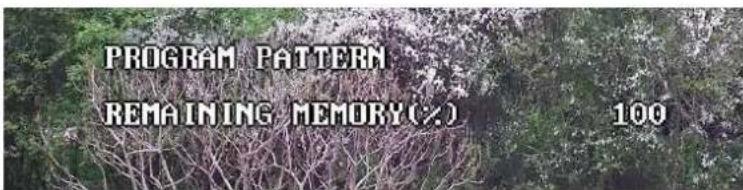

10.4.4 Voorbeeld instellingen ....219

1. Configuratie 220

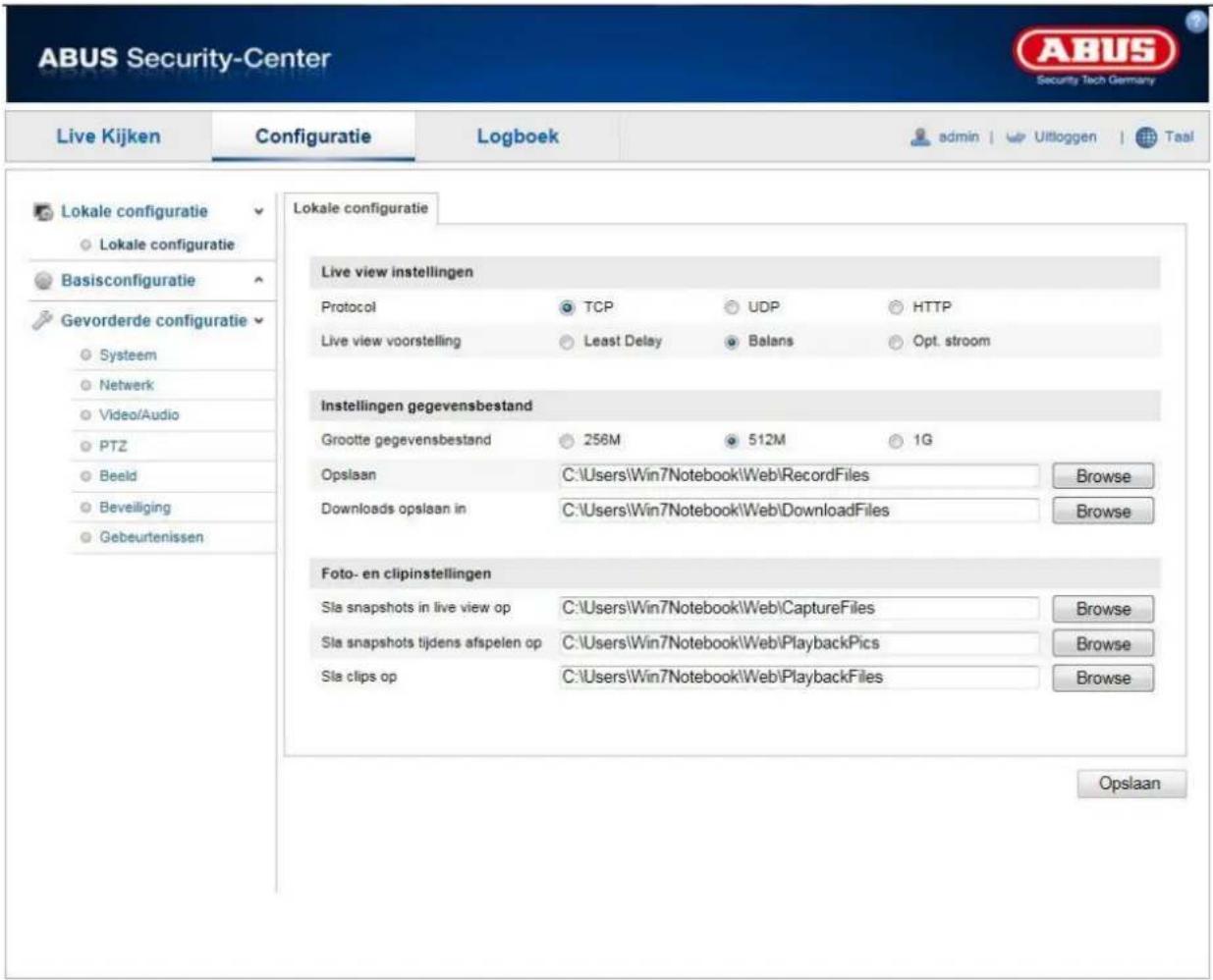

11.1. Lokale configuratie ....220
11.2 Basisconfiguratie....221
11.3 Voortgezette configuratie....222
11.3.1 Systeem....222
11.3.1.1 Apparaatinformatie....223
11.3.1.2 Tijdinstellingen....224
11.3.1.3 Onderhoud....225
11.3.1.4 RS485....226
11.3.1.5 DST 227
11.3.2 Netwerk....228

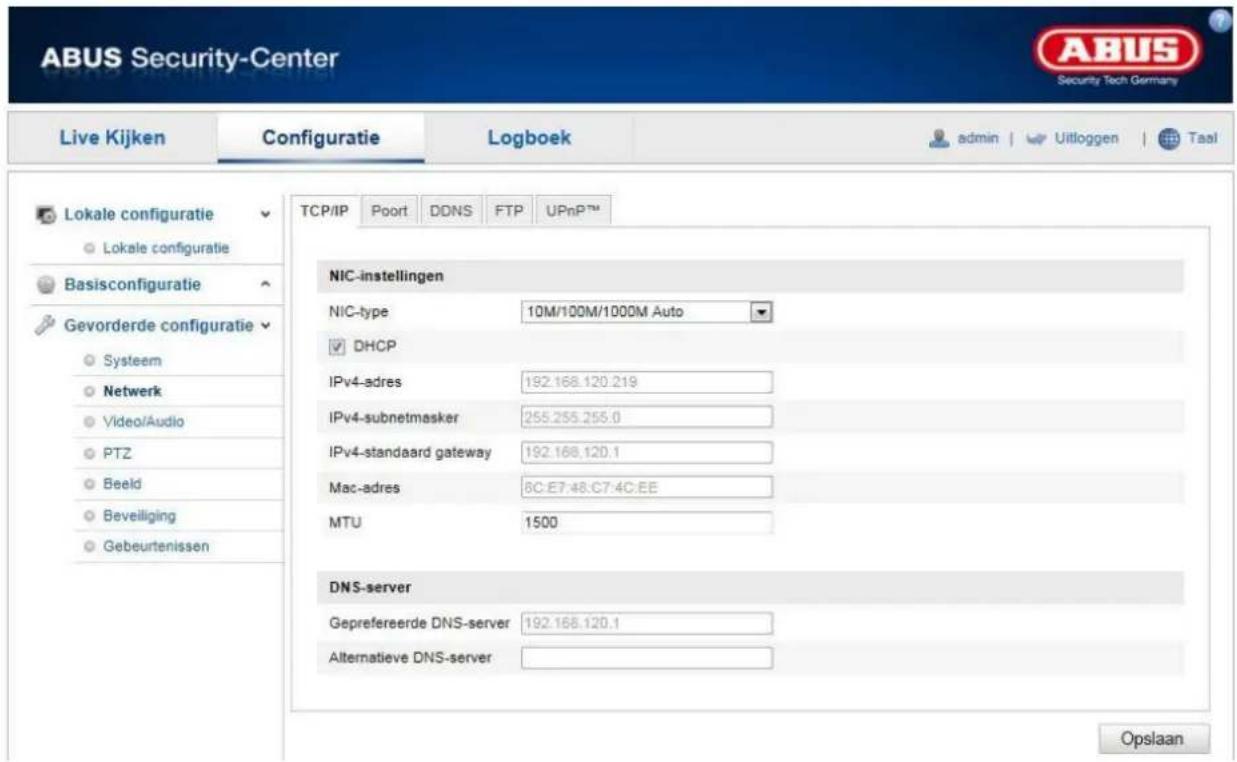

11.3.2.1 TCP/IP....229
11.3.2.2 Poort 230

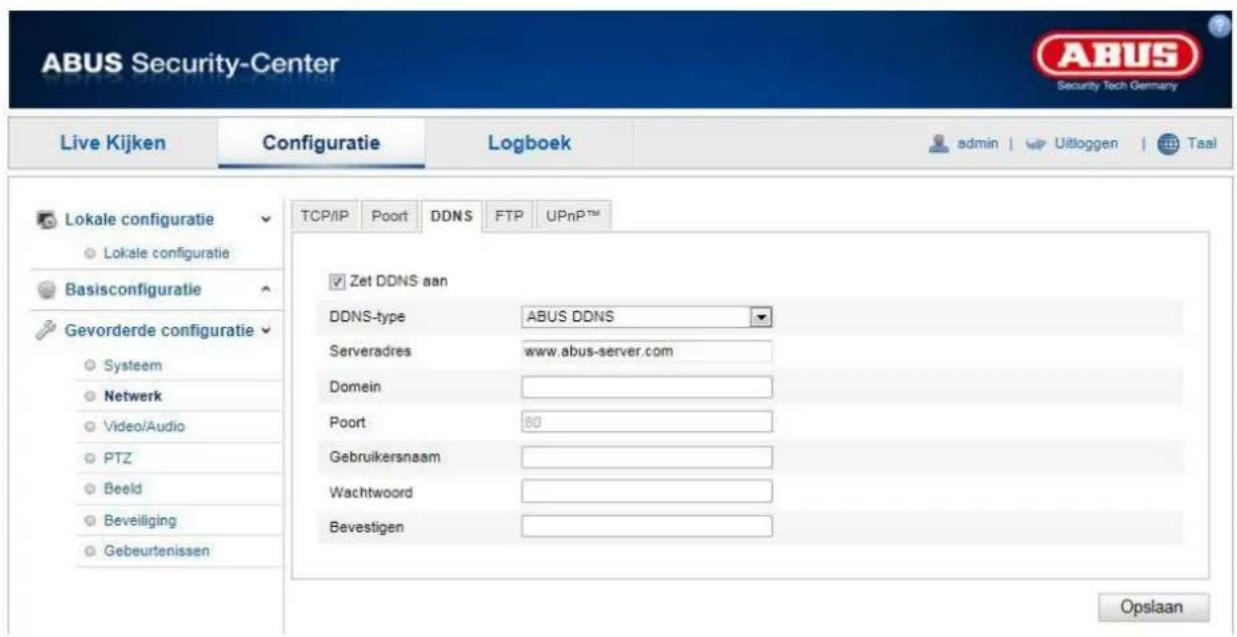

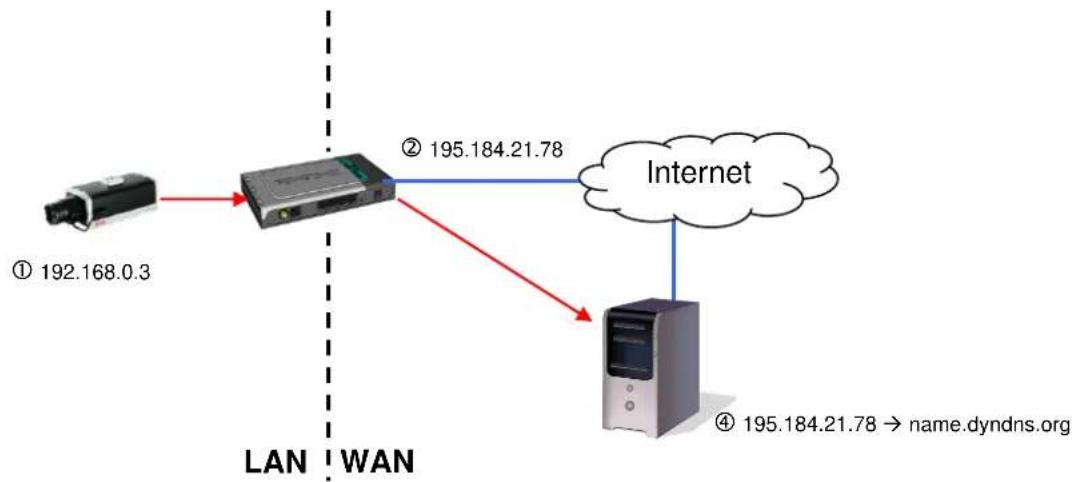

11.3.2.3 DDNS....231

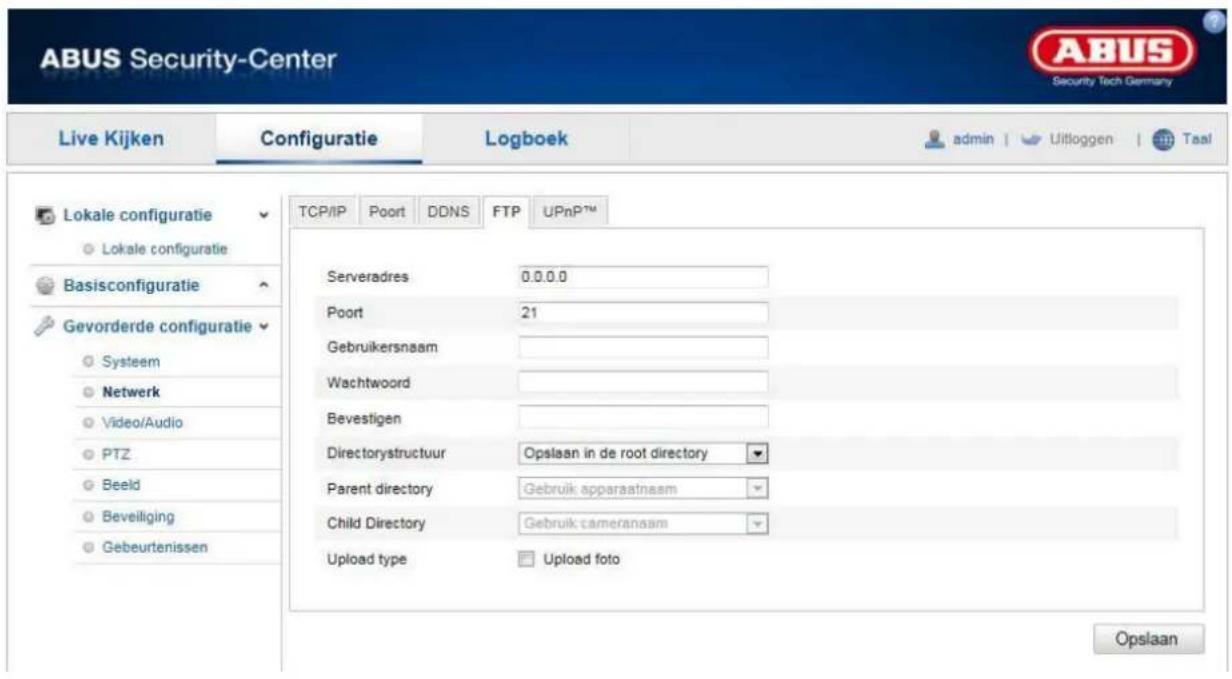

11.3.2.4 FTP 234

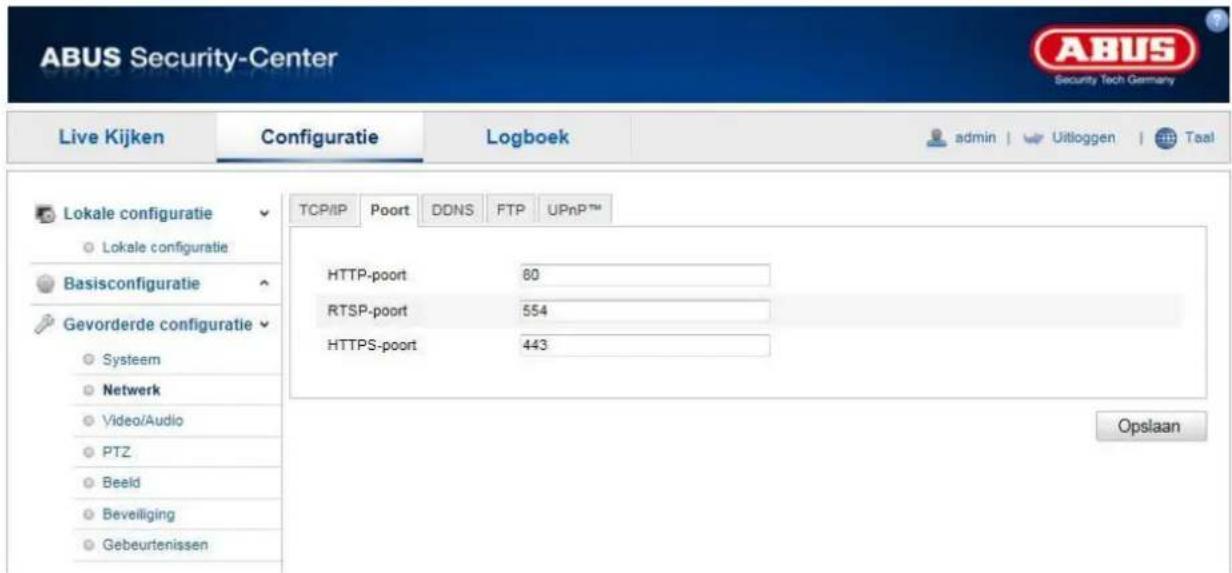

11.3.2.5 UPnPTM 235

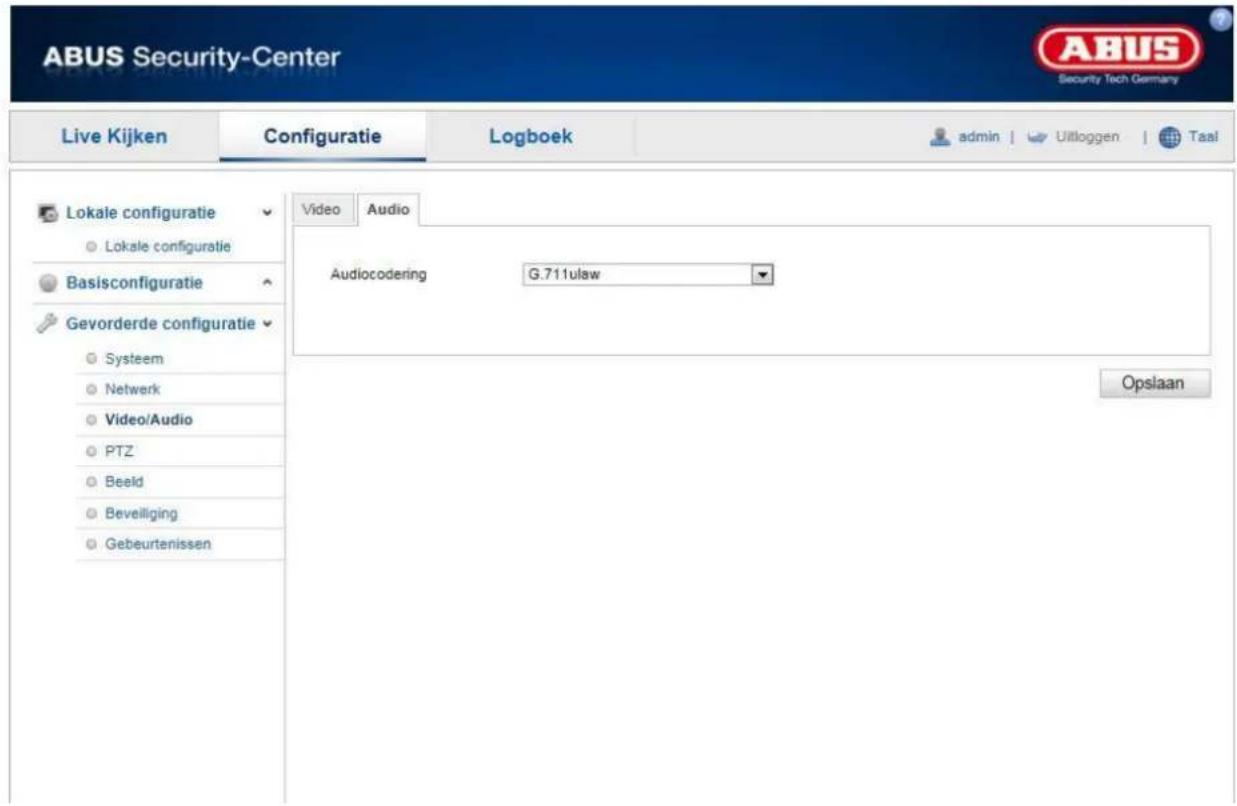

11.3.3 Video / Audio....236

Nederlands

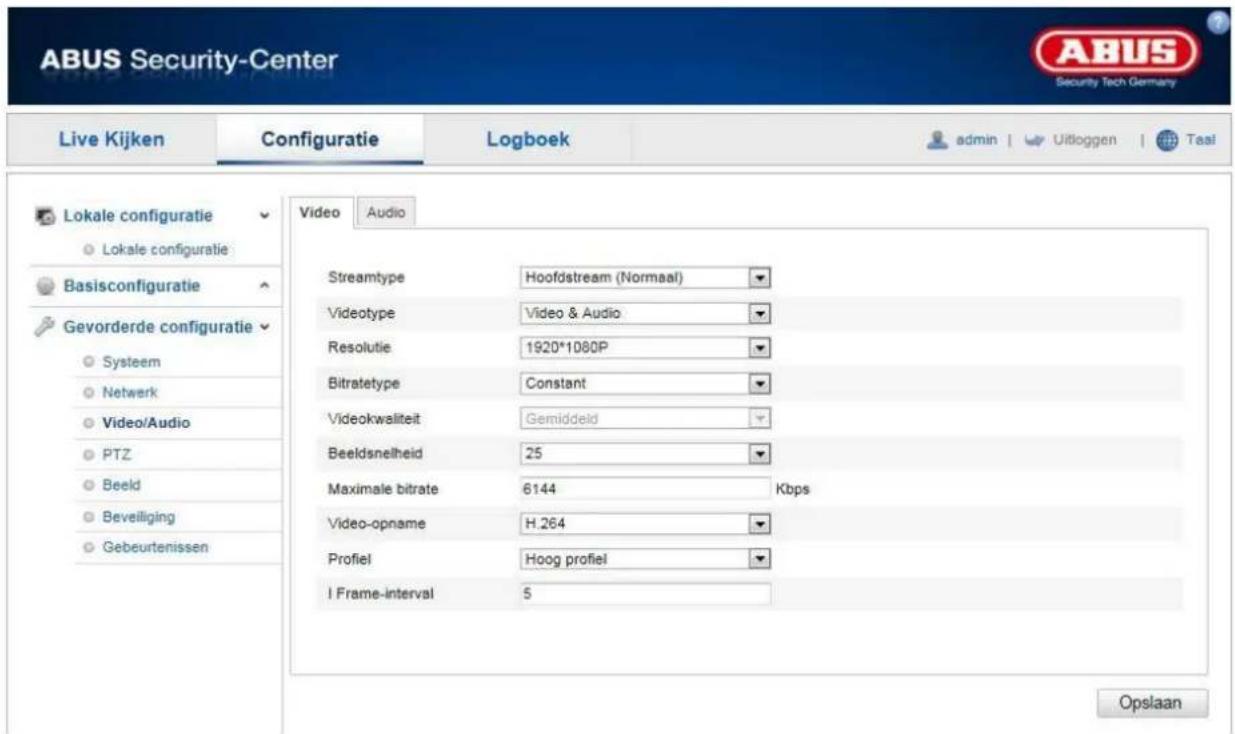

11.3.3.1 Video....237

11.3.4.1 Algemeen ....240

11.3.4.2 Beginpositie....241

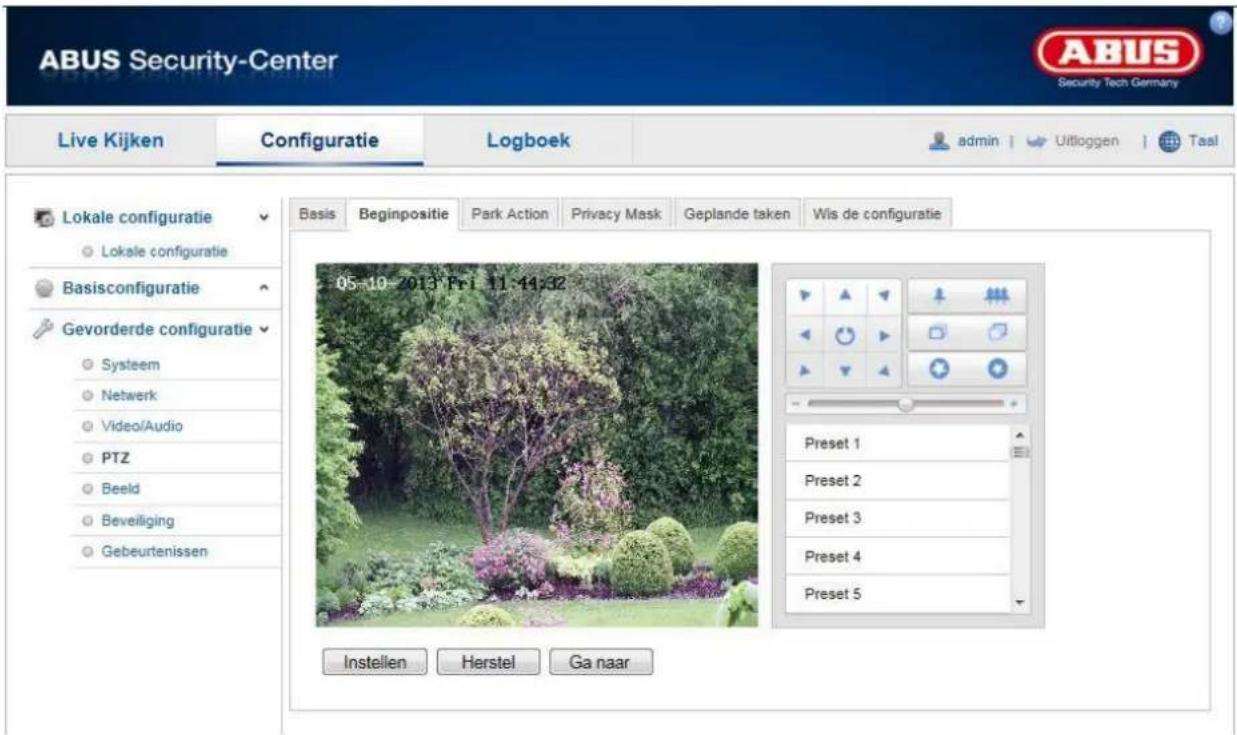

11.3.4.3 Parkeeractie 242

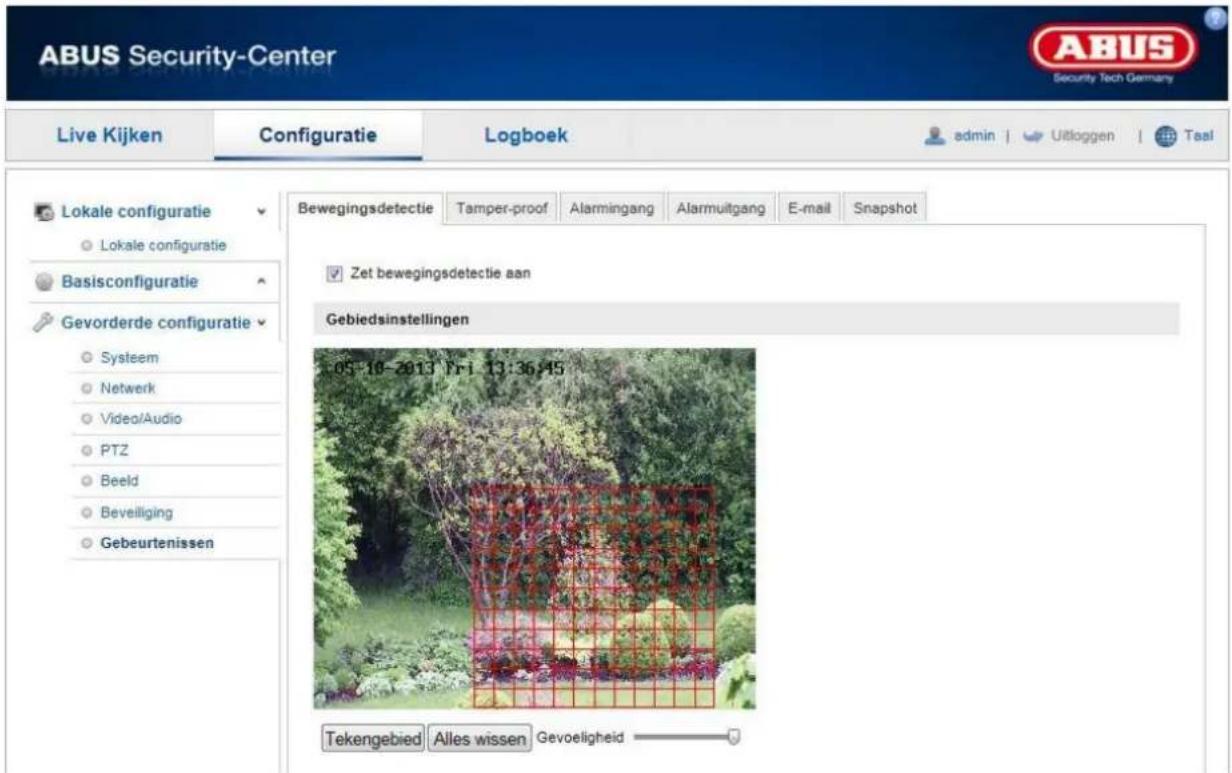

11.3.7.1 Bew.-detectie....255

11.3.7.2 Sabotagealarm....257

11.3.7.3 Alarmingang....259

11.3.7.4 Alarmuitgang....261

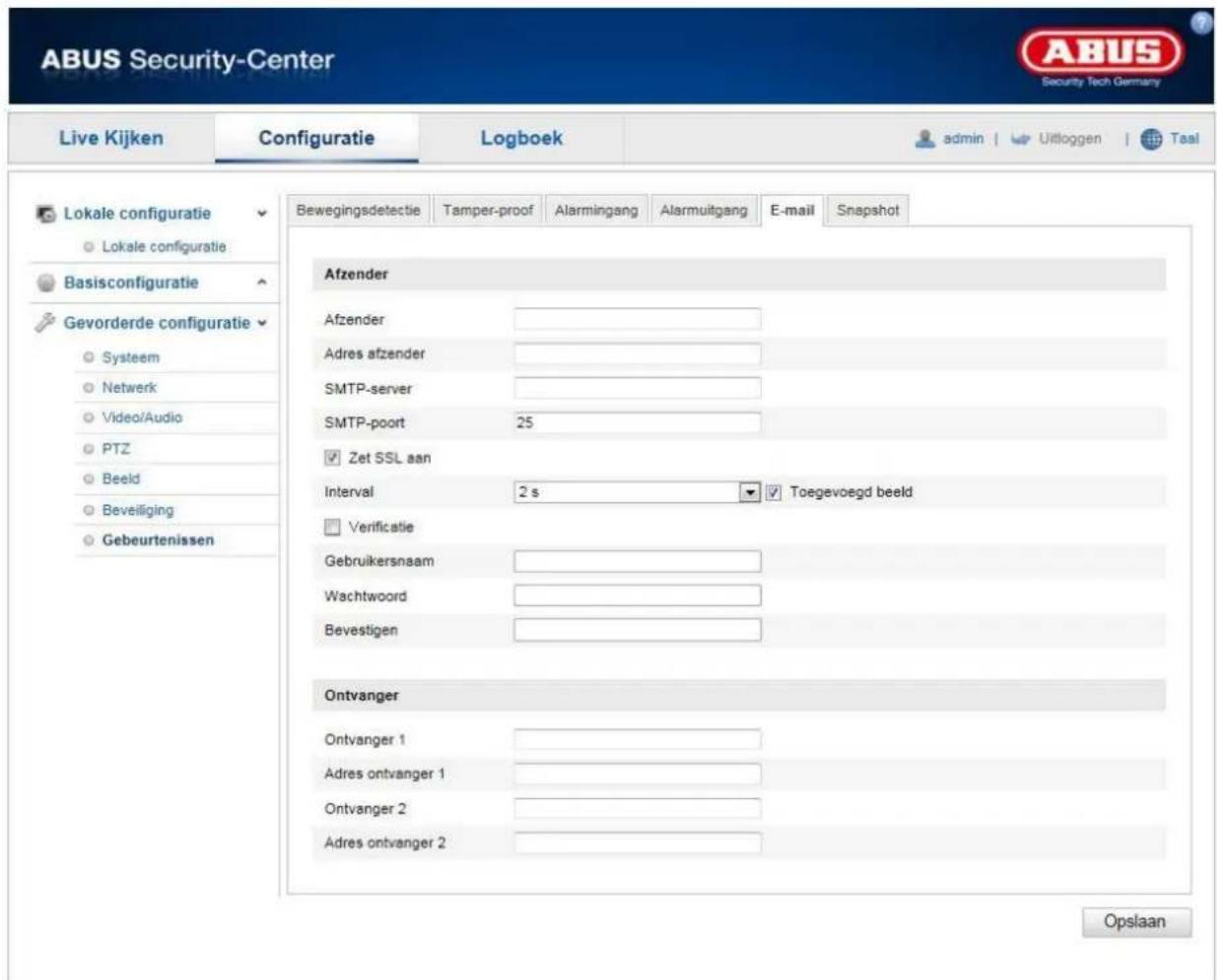

11.3.7.5 E-mail....263

11.3.7.6 Snapshot 264

1. Protocol.... 265

2. Onderhoud en reiniging.... 266

13.1 Onderhoud....266

13.2 Reiniging....266

1. Disposal 266

2. Technische gegevens 267

3. Opmerkingen over de GPL-licentie....268

1. Gebruik volgens voorschrift

Met de PTZ-netwerkdomecamera wordt een onopvallende, omvangrijke bewaking gerealiseerd. Beelden met hoge resolutie, besturingsopties, een hoogwaardig zoomobjectief evenals alarmfuncties zorgen voor een efficiënte bewaking. De beweeglijke 24-uursbewaker zet maatstaven: eenvoudig in bestaande IP-netwerken geïntegreerd, combineert hij de optische nauwkeurigheid van een speeddomecamera met de flexibiliteit en de zekere toekomst van een netwerkcamera.

2. Leveringsomvang

2.1 Binnendomes

Dag/nacht PTZ-netwerk domecamera 20-voudige zoom

Voeding

Adapterplaat

Afdekking

Beknopte handleiding

Handschoenen

CD

Bevestigingsmateriaal

2.2 Buitendomes

Dag/nacht PTZ-netwerk buitencamera 20-voudige zoom

Voeding

Adapter

Teflonband

Beknopte handleiding

Handschoenen

CD

Bevestigingsmateriaal

3. Kenmerken en functies

• Draai-, kantel- en zoombare (PTZ) netwerkcamera
  • 20-voudig motorzoomobjectief
  • 8 toeren met max. 32 posities per toer
• Dual Stream: opname in HD, lagere resolutie voor toegang via app
  • 3D DNR-ruisonderdrukking
• Besturing van de kijkrichting via netwerk en RS-485
  • Automatisch maskeren van privé-zones
  • 7 alarmingang en 2 alarmuitgangen
• Beschermingsklasse IP 66 en geïntegreerde verwarming (alleen buitendome)

4. Beschrijving van het apparaat

Modelnummer	TVIP81000	TVIP81100	TVIP82000	TVIP82100
Resolutie	1280 x 720 (720p)		1920 x 1080 (1080p)
Buitenbereik		√		√

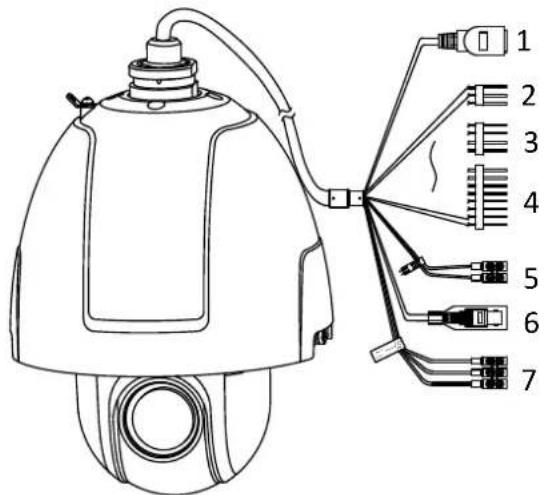

5. Omschrijving aansluitingen

No	Beschrijving
1	Netwerkkabel
2	Audio
3	Alarmuitgang
4	Alarmingang
5	RS-485
6	BNC
7	Stroomvoorziening
8	SD-kaartsleuf (geen functie)
9	Power-led

Houd er rekening mee dat de aansluitingen voor TVIP81000/TVIP81100/TVIP82000/TVIP82100 identiek zijn.

6. Montage / installatie

Aanwijzingen en installatievarianten van het netwerk domecamera's staan in de korte installatiehandleiding.

7. Eerste ingebruikneming

De netwerkcamera herkent automatisch of er een directe verbinding tussen de PC en de camera tot stand moet worden gebracht. Hiervoor is geen cross-over netwerkkabel vereist.

Directe aansluiting van de netwerkcamera op een PC/laptop

1. Controleer of u een netwerkkabel van het type Cat5 gebruikt.
2. Verbind de kabel met de ethernet-interface van de PC/laptop en de netwerkcamera.
3. Sluit de spanningsvoorziening van de netwerkcamera aan.
4. Configureer de netwerkinterface van uw PC/laptop op het IP-adres 192.168.0.2 en de standaard-gateway op 192.168.0.1
5. Ga verder naar punt 8 om de eerste installatie te voltooien en de verbinding met de netwerkcamera tot stand te brengen.

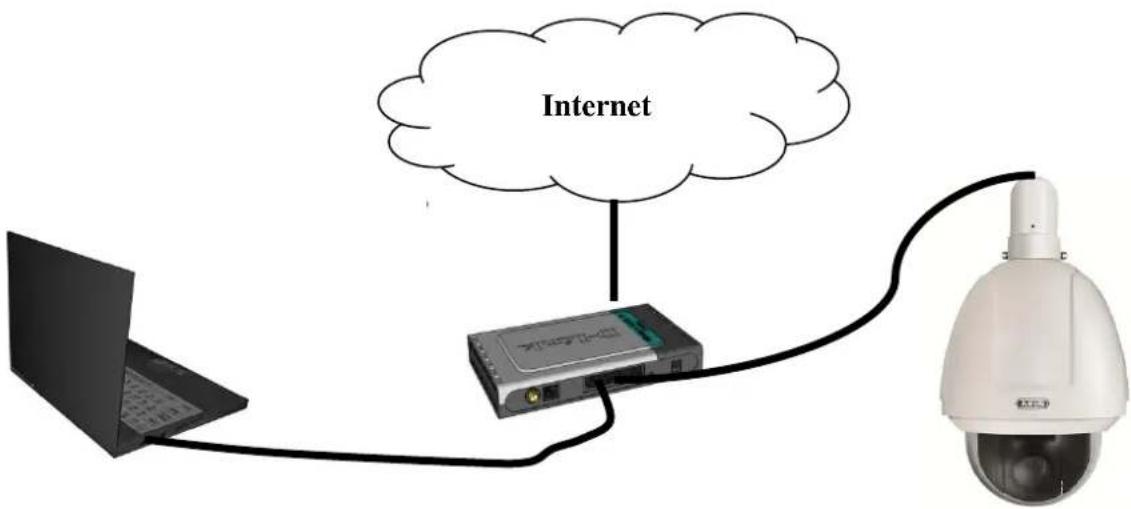

Aansluiting van de netwerkcamera op een router/switch

1. Controleer of u een Cat5 netwerkkabel voor de netwerkverbinding gebruikt.
2. Verbind de PC/laptop met de router/switch.
3. Verbind de netwerkcamera met de router/switch.
4. Sluit de spanningsvoorziening van de netwerkcamera aan.
5. Wanneer er in uw netwerk een naamserver (DHCP) beschikbaar is, stelt u de netwerkinterface van uw PC/laptop in op "Automatisch een IP-adres verkrijgen".
6. Indien er geen naamserver (DHCP) beschikbaar is, configureert u de netwerkinterface van uw PC/laptop op 192.168.0.2 en de standaard-gateway op 192.168.0.1
7. Ga verder naar punt 8 om de eerste installatie te voltooien en de verbinding met de netwerkcamera tot stand te brengen.

8. Eerste toegang tot de netwerkcamera

De eerste toegang tot de netwerkcamera wordt uitgevoerd met behulp van de IP Installer.

Nadat de assistent is gestart, zoekt deze naar alle aangesloten ABUS netwerkcamera's en videoservers in uw netwerk.

U vindt het programma op de meegeleverde CD-ROM. Installeer het programma op uw PC en voer het uit.

Indien een DHCP-server in uw netwerk aanwezig is, wordt het IP-adres voor zowel uw PC/laptop als de netwerkcamera automatisch toegewezen.

Indien geen DHCP-server beschikbaar is, stelt de netwerkcamera automatisch het volgende IP-adres in: 192.168.0.100.

Uw PC-systeem moet zich in hetzelfde IP-subnet bevinden om een communicatie met de netwerkcamera tot stand te kunnen brengen (PC IP-adres: bijvoorbeeld 192.168.0.2).

De standaardinstelling van de netwerkcamera staat op "DHCP". Indien er geen DHCP-server in uw netwerk aanwezig is, adviseren wij na de eerste toegang tot de netwerkcamera het IP-adres handmatig op een vaste waarde in te stellen.

9. Wachtwoord opvragen

De netwerkcamera heeft standaard een administratorwachtwoord. Om veiligheidsredenen dient de administrator echter onmiddellijk een nieuw wachtwoord in te stellen. Nadat zo'n administratorwachtwoord is opgeslagen, vraagt de netwerkcamera bij iedere toegang naar de gebruikersnaam en het wachtwoord.

Het administratoraccount is in de fabriek als volgt vooringesteld: Gebruikersnaam „admin“ en wachtwoord „12345“. Bij iedere toegang tot de netwerkcamera verschijnt in de browser een authenticatievenster en wordt om gebruikersnaam en wachtwoord gevraagd. Als u uw individuele instellingen voor het administratoraccount niet meer toegankelijk zijn, contact opnemen met onze technische support.

Voer voor het invoeren van de gebruikersnaam en het wachtwoord de volgende stappen uit:

Open Internet Explorer en voer het IP-adres van de camera in (bijv. „http://192.168.0.14“).

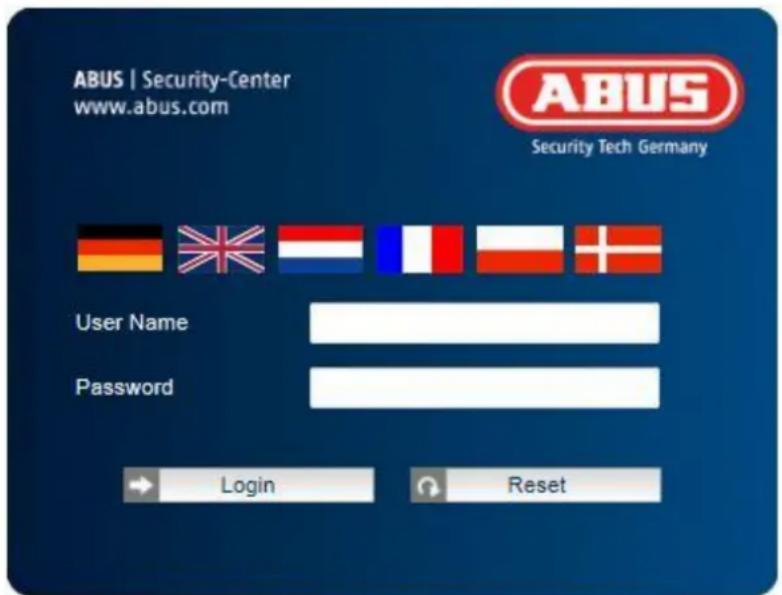

U wordt gevraagd zich te authenticeren:

-> U bent nu met de netwerkcamera verbonden en ziet al een videostream.

10. Gebruikersfuncties

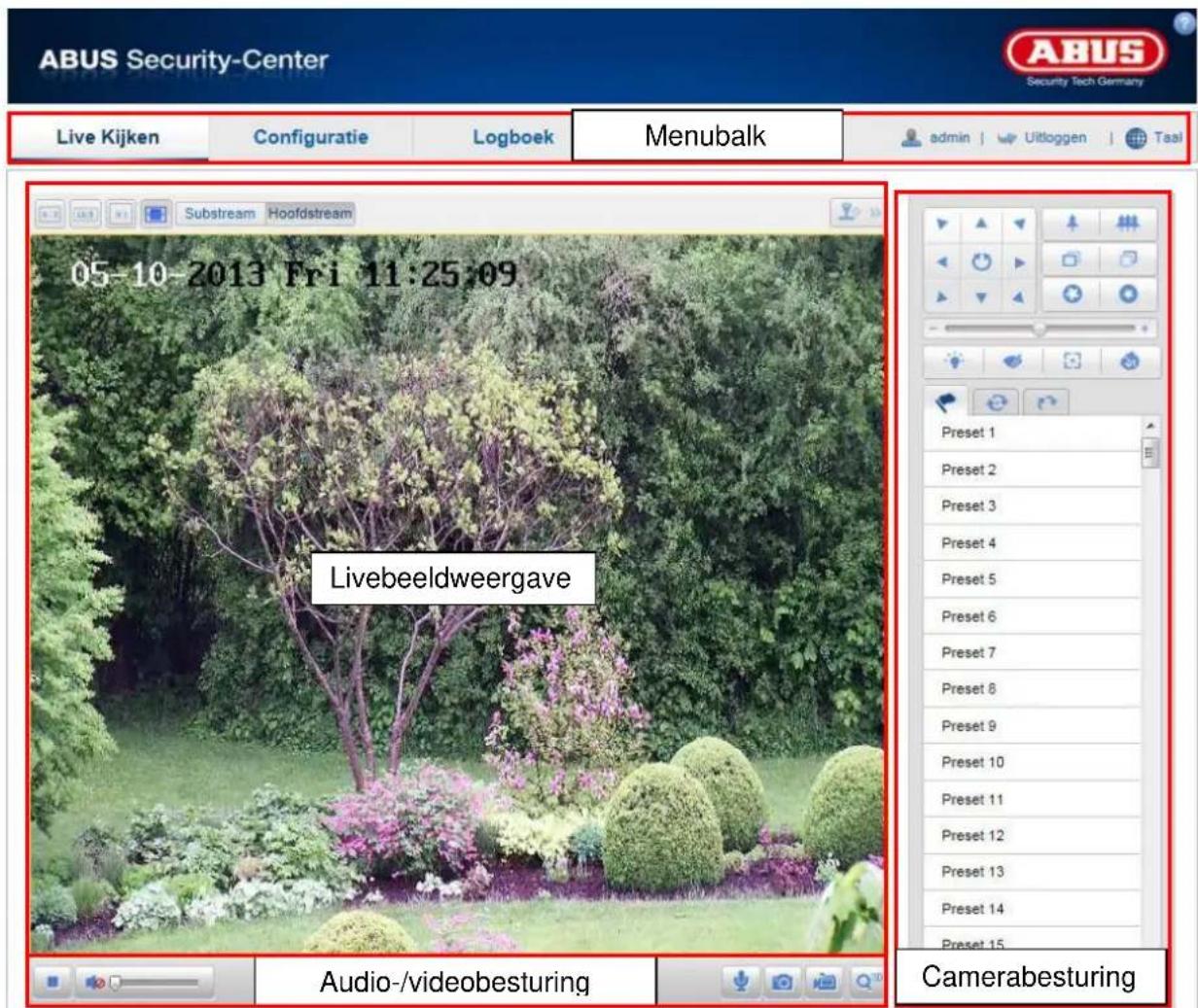

Open de startpagina van de netwerkcamera. De interface bestaat uit de volgende hoofdonderdelen:

10.1 Menubalk

Selecteer door klikken van het overeenkomstige register „Live-aanzicht“, „Configuratie“ of „Protocol“.

Knop	Beschrijving
admin	Weergave van de aangemelde gebruiker
Abmelden	Afmelden van de gebruiker
Sprache	Keuze van de gewenste taal

10.2 Live-beeldweergave

Door dubbelklikken kunt u op volledig scherm overschakelen.

Knop			Beschrijving
			4:3 Aanzicht activeren
			16:9 Aanzicht activeren
			Orginele grootte weergeven
			Aanzicht automatische aan browser aanpassen
	Stream	Main Stream	Selectie van het streamingtype voor het live-aanzicht
	>>		Weergeven/verbergen van de camerabesturing

10.3 Audio-/videobesturing

Knop	Beschrijving
	Live-aanzicht deactiveren
	Live-aanzicht activeren
	Geluid activeren / deactiveren, volume aanpassen
	Microfoon aan / uit
	Direct beeld (momentopname)
	Handmatige registratie starten / stoppen
	3D-zoom starten stoppen

10.4 Camerabesturing

10.4.1 PTZ-besturing

Om de PTZ-besturing te verbergen, klikken in het live-aanzicht op het veld.

Knop		Beschrijving
		Pijltoetsen:Besturing van de draai- en kantelbewegingen 360° draaiing starten / stoppen
		In- / uitzoomen
		Scherpstelling dichtbij / ver
		Diafragmaregeling
		Aanpassing PTZ-snelheid
		Activeren van de IR-schijnwerpers (niet beschikbaar)
		Activeren wisser (niet beschikbaar)
		One-touch-focus (niet beschikbaar)
		Objectief-initialisatie (niet beschikbaar)

10.4.2 Preset-instellingen

Selecteer het tabblad Preset om tot 256 klep-posities op te roepen, in te stellen en te wissen. Gebruik de PTZ-stuurknoppen om de gewenste positie te selecteren.

Klik op de knoppen om de klep op te slaan.

Knop	Beschrijving
	Keuze van de gewenste taal De geselecteerde positie verschijnt blauw.
	Oproepen van de positie
	Maken van de positie
	Wissen van de positie

Voorgedefinieerde presets:

In onderstaande tabel staan de presets die alleen kunnen worden opgeroepen, echter niet kunnen worden geconfigureerd.

Voorgedefinieerde Presets	Functie	Voorgedefinieerde presets	Functie
33	Automatische omkering	93	Begrenzingen handmatig vastleggen
34	Terug naar uitgangspositie	94	Herstart op afstand
35	Tour 1 oproepen	95	OSD-menu oproepen
36	Tour 2 oproepen	96	Aftasten stoppen
37	Tour 3 oproepen	97	Toeval-scan starten
38	Tour 4 oproepen	98	Frame-scan starten
39	IR-cut-filter aan	99	Auto-scan starten
40	IR-cut-filter uit	100	Kantel-scan starten
41	Voorbeeld 1 oproepen	101	Panorama-aftasten starten
42	Voorbeeld 2 oproepen	102	Tour 5 oproepen
43	Voorbeeld 3 oproepen	103	Tour 6 oproepen
44	Voorbeeld 4 oproepen	104	Tour 7 oproepen
92	Begrenzingen starten	105	Tour 8 oproepen

10.4.3 Tour instellingen

Een tour bestaat uit een serie presets. U kunt tot 8 touren met tot 32 presets maken.

Neem in acht dat de presets die aan een tour moeten worden toegevoegd al zijn voorgedefinieerd.

Om een nieuwe tour te maken, als volgt te werk gaan:

Selecteer het tabblad Patrouille. Selecteer de gewenste tour. Om presets aan de tour toe te voegen, klikken op de knop. Selecteer de gewenste preset, en stel de duur van de patrouille en – snelheid in.

Duur van de tour	Verblijfsduur op een presetpositie. Na afloop van de tijd wisselt de camera naar de volgende preset.
Snelheid van de tour	Instellen van de bewegingssnelheid naar de volgende preset.

Knop	Beschrijving
	Selectie van de gewenste tourDoor klikken op de knop bij Preset 1 wordt de tour teruggezet.
3 Preset3 5s 20	Toegevoegde presetpositie met duur en snelheid van de tour.
	Tour starten
	Tour stoppen
	Tour opslaan
	Wissen van de presetpositie, bij preset 1 wordt de complete tour gewist

10.4.4 Voorbeeld instellingen

De opslagstatus van de

Een voorbeeld bestaat uit verschillende draai-, kantel- en zoomfuncties. Er kunnen maximaal 4 verschillende voorbeeld worden ingericht. Om een nieuw voorbeeld te maken, als volgt te werk gaan:

Selecteer in de camerabesturing het tabblad

Selecteer een voorbeeld en activeer dit met nu kunt u met de pijltoetsen de gewenste route definiëren.

ur wordt in het beeldscherm als volgt aangegeven:

Om het voorbeeld op te slaan, klikt op het symbool

Knop	Beschrijving
	Selectie van het gewenste voorbeeld, deze verschijnt blauw.
	Voorbeeld starten
	Voorbeeld stoppen
	Voorbeeldopname starten
	Voorbeeldopname stoppen
	Voorbeeld wissen

11. Configuratie

11.1. Lokale configuratie

Onder menupunt „Lokale configuratie“ kunt u instellingen voor het live-aanzicht, bestandpaden van de opname en momentopnames uitvoeren.

Live-aanzicht parameters

Hier kunt u het protocoltype en de live-aanzichtcapaciteit van de camera instellen.

Protocol

TCP: Volledig beschikbaar stellen van de streaminggegevens alsmede een hoge videokwaliteit. Dit beïnvloedt echter de realtimeoverdracht

UDP: Realtime audio- en video-overdracht

HTTP: Biedt dezelfde kwaliteit als TCP, speciale poorten worden echter onder de netwerkinstellingen niet geconfigureerd.

Live-aanzichtcapaciteit

Hier kunt u de instelling van de performance voor het live-aanzicht uitvoeren.

Opname-bestandsinstellingen

Hier kunt u de bestandsgrootte voor opnames, het opnamepad en het pad voor geladen bestanden definiëren. Klik op „Opslaan” om de wijzigingen over te nemen.

Opname-bestandsgrootte

U kunt kiezen tussen 256 MB, 512 MB en 1 GB als bestandsgrootte voor de opnames en geladen video's.

Opslaan onder

Hier kunt u het bestandpad vastleggen dat moet worden gebruikt voor handmatige opnames. Als standaardpad wordt C:\\\Web\RecordFiles gebruikt.

Download.bestand opslaan als

Hier kunt u het bestandpad voor geladen video's vastleggen. Het standaardpad is: C:\\\Web\DownloadFiles

Beeld- / knipinstellingen

Hier kunt u de paden voor directe beelden, snapshots tijdens de weergave en geknipte video's vastleggen.

Live-snapshot bewaren onder

Selecteer het bestandpad voor directe beelden uit het live-aanzicht. Het standaardpad is: C:\\\Web\CaptureFiles

Snapshots opslaan bij weergave

Hier kunt u het pad vastleggen waarlangs de directe beelden uit de weergave moeten worden opgeslagen. Het standaardpad is: C:\\\Web\PlaybackPics

Clips opsl. onder

Hier kunt u het opslagpad vastleggen waarlangs geknipte video's moeten worden opgeslagen. Het standaardpad is: C:\\\Web\PlaybackFiles

11.2 Basisconfiguratie

Alle instellingen van de „Basisconfiguratie“ staat ook onder het menupunt „Voortgezette configuratie“. Neem hiervoor ook de kolom „Beschikbaar in“ onder de beschrijvingen van „Voortgezette configuratie“ in acht.

11.3 Voortgezette configuratie

11.3.1 Systeem

Menupunt	Beschrijving	Beschikbaar in modus
Apparaatinformatie	Weergave van de apparaatinformatie	Basisconfiguratie, voortgezette configuratie
Tijdinstellingen	Configuratie van de tijdweergave	Basisconfiguratie, voortgezette configuratie
Onderhoud	Configuratie voor onderhoud van het systeem	Basisconfiguratie, voortgezette configuratie
RS485	Configuratie van de RS485 interface	Voortgezette configuratie
DST (Daylight Saving Time)	Configuratie van de automatische zomertijdomstelling	Voortgezette configuratie

Basisinfo

Apparaatnaam:

Hier kunt u een apparaatnaam voor de Speeddome invoeren. Klik op "Opslaan" om deze over te nemen.

Model:

Weergave van het modelnummer

Serienummer:

Weergave van het serienummer

Firmwareversie:

Weergave van de firmwareversie

Cod.-versie:

Weergave van de coderingsversie

Aantal kanalen:

Weergave van het aantal kanalen

Aantal alarmingangen:

Weergave van het aantal alarmingangen

Aantal alarmingangen:

Weergave van het aantal alarmuitgangen

11.3.1.2 Tijdinstellingen

Tijdzone

Selectie van de tijdzone (GMT)

SetTime

NTP

Met het Network Time Protokolls (NTP) kan de tijd van de Speeddome met een tijdserver worden gesynchroniseerd.

Activeer NTP om de functie te gebruiken.

Serveradres

IP-serveradres van de NTP-server.

NTP-poort

Netwerk-poortnummer van de NTP-dienst (standaard: poort 123)

Weergave van de apparaattijd van de computer

Tijdinstelling

Weergave van de actuele tijd aan de hand van de tijdzone-instelling.

Klik op „Synchr. met comp-tijd“ om de apparaattijd van de computer over te nemen.

Klik op „Opslaan“ om de instellingen op te slaan.

11.3.1.3 Onderhoud

Opnieuw opstarten

Klik op „Opnieuw starten“ om het apparaat opnieuw te starten.

Standaard

Herstellen.

Klik op „Herstellen“ om alle parameters behalve de IP-parameters op de standaardinstellingen terug te zetten.

Standaard

Selecteer dit punt om alle parameters op de standaardinstellingen terug te zetten.

Conf.bestand imp.

Config-bestand

Selecteer hier het bestandpad om een configuratiebestand te importeren.

Status

Weergave van de importstatus

Conf.-bestand exp.

Klik hier om een configuratiebestand te exporteren

Remote-upgrade

Firmware

Selecteer het pad om de Speeddome met een nieuwe firmware te actualiseren.

Status

Weergave van de upgradestatus

Klik op „Opslaan“ om de instellingen op te slaan.

11.3.1.4 RS485

Baudrate

Met de baudrate kunt u de overdrachtssnelheid instellen, standaard zijn

9600 bps vooringesteld. U heeft de keuze tussen 2400 bps, 4800 bps, 9600 bps, 19200 bps en 38400 bps.

Datenbit

Instellingen van de bestandsgrootten voor de overdracht. U kunt kiezen tussen 5, 6, 7 of 8 bit.

Stopbit

Instelling van de stopbitwaarde voor de gegevensoverdracht. U kunt kiezen tussen 1 en 2.

Pariteit

Instelling van de pariteit om de foutvrije overdracht van gegevenspakketten te controleren.

Deze besturing is nodig om de Speeddome erover te informeren dat de gegevensoverdracht te snel is en gegevenspakketten verloren gaan.

U heeft de keuze tussen: „geen“, „hardware“, „soft-flow-best.“.

PTZ-protocol

Selectie van het protocol voor de besturing van de Speeddome.

U heeft de keuze tussen ABUS, Pelco D en Pelco P.

PTZ-adres

Toewijzen van het apparaat-ID. U kunt een ID tussen 0 en 255 selecteren.

Klik op „Opslaan“ om de instellingen op te slaan.

11.3.1.5 DST

DST

DST activeren

Selecteer „DST“ om de systeemtijd automatisch aan de zomertijd aan te passen.

Starttijd

Leg het tijdstip voor de omstelling naar zomertijd vast.

Eindtijd

Leg het tijdstip voor omstelling naar wintertijd vast.

i	Klik op „Opslaan“ om de instellingen op te slaan.

11.3.2 Netwerk

Menupunt	Beschrijving	Beschikbaar in modus
TCP/IP	Instelling TCP/IP-gegevens	Basisconfiguratie, Voortgezette configuratie
Poort	Instellingen van de gebruikte poorten	Basisconfiguratie, Voortgezette configuratie
DDNS	Instellingen van de DDNS-gegevens	Voortgezette configuratie
FTP	Instellingen van de FTP-gegevens	Voortgezette configuratie
UPnPTM	Instellingen van de UPnP-gegevens	Voortgezette configuratie

11.3.2.1 TCP/IP

Om de Speeddome via een netwerk te kunnen bedienen, moeten de TCP/IP-instellingen correct worden geconfigureerd.

NIC-instell.

NIC-type

Selecteer de instelling voor uw netwerkadapter.

U heeft de keuze uit de volgende waarden: 10M Half-dup; 10M Full-dup; 100M Half-dup;

Indien een DHCP-server beschikbaar is, klikt u op DHCP om automatisch een IP-adres en verdere netwerkinstellingen over te nemen. De gegevens worden automatisch door de server overgenomen en kunnen niet handmatig worden gewijzigd.

Indien geen DHCP-server beschikbaar is, volgende gegevens handmatig invullen.

IPv4-adres

Instelling van het IP-adres voor de Speeddome

IPv4-subnetmasker

Handmatige instelling van het subnetmasker voor de Speeddome

IPv4-standaard-gateway

Instelling van de standaard router voor de Speeddome.

MAC-adres

Hier wordt het hardwareadres van de camera weergegeven. U kunt dit adres niet wijzigen.

MTU

Instelling van de overdrachtsnelheid. Kies een waarde 500 – 9676. Standaard is 1500 vooringesteld.

DNS-server

Voorkeur DNS-server

Voor sommige toepassingen zijn DNS-serverinstellingen vereist. (bijvoorbeeld verzenden van e-mails) Voer hier het adres van de gewenste DNS-servers in.

Altern. DNS-server

Indien de gewenste DNS-server niet bereikbaar is, wordt deze alternatieve DNS-server gebruikt. Leg hier het adres van de alternatieve server vast.

Klik op „Opslaan“ om de instellingen op te slaan.

11.3.2.2 Poort

Indien u externe toegang tot de Speeddome wenst, moeten volgende poorten worden geconfigureerd.

HTTP-poort

De standaardpoort voor de HTTP-overdracht is 80. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere Speeddomes in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen.

RTSP-poort

De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere Speeddomes in hetzelfde subnet bevinden, moet elke camera een eigen, unieke RTSP-poort krijgen.

HTTPS-poort

De standaardpoort voor de HTTPS-overdracht is 443.

Klik op „Opslaan“ om de instellingen op te slaan.

11.3.2.3 DDNS

DDNS

DynDNS of DDNS (Dynamic Domain Name System entry) is een systeem dat in realtime domeinnaamregistraties kan actualiseren. De netwerkcamera beschikt over een geïntegreerde DynDNS-client die automatisch de actualisering van het IP-adres bij een DynDNS-provider kan uitvoeren. Indien de netwerkcamera zich achter een router bevindt, adviseren we de DynDNS-functie van de router te gebruiken.

De afbeelding verduidelijkt de toegang tot / actualisering van het IP-adres bij de DynDNS-service.

DDNS activeren

Activeert of deactiveert de DDNS-functie.

DDNS-type

Selecteer een van de DDNS-types. U kunt kiezen tussen „DynDNS“ en „ABUS DDNS“.

Serveradres

Selecteer een DDNS-serviceprovider. U dient over een geregistreerde toegang bij deze DDNS-serviceprovider te beschikken (bijv. www.dyndns.org).

Indien u als DDNS-type „ABUS DDNS“ heeft geselecteerd, verschijnt het serveradres grijs.

Domeinen

Voer hier de geregistreerde domeinnaam (host-service) in (bijv. mijnIPcamera.dyndns.org).

Poort

Leg hier de poortforwarding vast.

Gebruikersnaam

Gebruikersidentificatie van uw DDNS-account

Wachtwoord

Wachtwoord van uw DDNS-account

Bevestigen

Wachtwoordbevestiging is hier verplicht.

DDNS-account aanmaken

Nieuw account bij DynDNS.org aanmaken:

Noteer uw gebruikersgegevens en kopieer deze in de configuratie van de netwerkcamera.

Toegang tot de netwerkcamera via DDNS

Indien uw netwerkcamera zich achter een router bevindt, moet de toegang via DynDNS in de router geconfigureerd worden. Hiervoor vindt u op de ABUS Security-Center homepage www.abus-sc.com een beschrijving van de DynDNS-router-configuratie voor gangbare router-modellen.

De volgende afbeelding verduidelijkt de toegang tot een netwerkcamera achter een router via DynDNS.org.

Voor de DynDNS-toegang via een router moet een portforwarding van alle relevante poorten (in ieder geval RTSP + HTTP) in de router worden ingesteld.

ABUS DDNS

1. Om de ABUS DDNS-functie te kunnen gebruiken moet u eerst een account bij www.abus-server.com inrichten. Neem hiervoor de FAQ's op de website in acht.
2. Activeer het selectievakje „DDNS activeren“ en selecteer dan het DDNS-type „ABUS DDNS“
3. Neem uw gegevens over met „Speichern“. Het IP-adres van uw internetverbinding wordt nu elke minuut op de server geactualiseerd.

11.3.2.4 FTP

Om opgenomen video's of beelden op een FTP-server te laden, moeten volgende instellingen worden uitgevoerd.

Serveradres

Voer hier het IP-adres van de FTP-server in.

Poort

Voer hier het poortnummer van de FTP-server in. De standaardpoort voor de FTP-server is 21.

Gebruikersnaam

Gebruikersnaam van het account dat in de FTP-server geconfigureerd is

Wachtwoord

Wachtwoord van het account dat op de FTP-server is geconfigureerd.

Bevestigen

Voer hier het wachtwoord opnieuw in.

Directorystructuur

Selecteer hier de opslagplaats voor de geüploade gegevens. U heeft de keuze tussen „Opslaan in rootdirectory.“; „Opsl. in parent directory“; „Opsl. in child directory“.

Parent directory

Dit menupunt is alleen beschikbaar, als onder directorystructuur „Opsl. in parent directory“ of „Opsl. in child directory“ werd geselecteerd. U kunt hier de naam voor de parent directory selecteren. De bestanden worden in een map van de FTP-server opgeslagen.

Kies tussen „Apparaatnaam ben.“, „Apparaatnummer. ben.“, „Apparaat-IP-adr. ben.“

Subdirectory

Selecteer hier de naam voor de subdirectory. De map wordt in de parent directory ingericht. U kunt kiezen tussen „Cameranaam ben.“ of „Cameranummer ben.“.

Type uploaden

Selecteer „Beeld verzenden“ om beelden op de FTP-server laden.

i	Klik op „Opslaan" om de instellingen op te slaan.

11.3.2.5 UPnP ^TM

De UPnP-functie (Universal Plug and Play) zorgt voor een eenvoudige regeling van netwerkapparatuur in een IP-netwerk. Hierdoor is de netwerkcamera bijv. als netwerkapparaat in de Windows-netwerkomgeving zichtbaar.

UPnP activeren

Activeer of deactiveer de UPnP-functie

Naam

Weergave van het MAC-adres van de camera

Poorttoewijzing

P.-mapping act.

De Universal Plug and Play-poortforwarding voor netwerkdiensten wordt hiermee geactiveerd. Indien uw router UPnP ondersteunt, dan wordt met deze optie automatisch de portforwarding voor videostreams aan de zijde van de router voor de netwerkcamera geactiveerd.

Mapping poorttype

Selecteer hier of de poortforwarding automatisch of handmatig moet worden uitgevoerd. U kunt kiezen tussen „Auto“ of „Handmatig“.

Protocolnaam:

HTTP

Der standaardpoort voor de HTTP-overdracht luidt 80. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen

RTSP

De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Wanneer er meerdere IP-camera's in hetzelfde subnet aanwezig zijn, dan moet iedere camera een eigen, unieke RTSP-poort krijgen.

SDK (stuurpoort)

De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. als zich meerdere IP-camera's in hetzelfde subnet bevinden moet aan elke camera een eigen, uniek optredende SDK-poort worde toegewezen.

Externe poort

U kunt de poorten alleen handmatig wijzigen, als het „Mapping Port Type“ in handmatig werd gewijzigd.

Status

Toont of de ingevoerde externe poort geldig resp. ongeldig is.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.3 Video / Audio

Menupunt	Beschrijving	Beschikbaar in modus
Video	Instellingen voor de video-uitgang	Basisconfiguratie, Voortgezette configuratie
Audio	Instellingen voor de audio-uitgang	Basisconfiguratie, Voortgezette configuratie

11.3.3.1 Video

Stream-type

Selecteer het streamtype voor de Speeddome-camera. Selecteer „Main Stream (normaal)“ voor de opnemen en live-aanzicht met goede bandbreedte. Selecteer „Sub-Stream“ voor live-aanzicht met begrensde bandbreedte.

Videotype

Selecteer hier het streamtype „Video“ of „Video & Audio“.

Het audiosignaal wordt alleen opgenomen, indien als streamtype „Video & Audio“ werd geselecteerd.

Resolutie

Stel hier de resolutie van de videogegevens in. Afhankelijk van het cameramodel kunt u kiezen tussen 1280*720P; 1280*960; 1920*1080P.

Bitratetype

Geeft de bitrate van de videostream aan. De videokwaliteit kan afhankelijk van de bewegingsinstensiteit hoger of lager uitvallen.U kunt kiezen tussen constante en variabele bitrate.

Videokwaliteit

Dit menupunt is alleen beschikbaar, als u een variabele bitrate heeft geselecteerd. Stel hier de videokwaliteit van de videogegevens in.De videokwaliteit kan afhankelijk van de bewegingsintensiteit hoger of lager uitvallen. U kunt kiezen tussen zes verschillende videokwaliteiten, „Minimum“, „Lager“, „Laag“, „Midden“, „Hoger“ of „Maximum“.

Beeldfrequentie

Geeft de beeldfrequentie in beelden per seconde weer.

Max. beeldfrequentie

De beeldfrequentie van de videostream wordt op een bepaalde waarde vast ingesteld. Stel de max. bitrate tussen 32 en 16384 Kbps in. Een hogere waarde komt overeen met een hogere videokwaliteit, maar vereist ook een grotere bandbreedte.

Videocodering

Selecteer een standaard voor de videocodering. U kunt kiezen tussen H.264, MPEG-4 en MJPEG.

Profiel

Selecteer hier een profiel. U kunt kiezen tussen „Basisprofiel“, „Hoofdprofiel“ en „Hoog profiel“.

I Beeldinterval

Stel hier het I beeldinterval in. De waarde moet liggen in het bereik 1 - 400.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.3.2 Audio

Selecteer hier de codering voor de audio-overdracht.

U kunt kiezen tussen G.711ulaw; G.711alaw en G.726.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.4 PTZ

Menupunt	Beschrijving	Beschikbaar in modus
Algemeen	Basisinstellingen van de PTZ-functie	Voortgezette configuratie
Beginpositie	Instelling van de beginpositie	Voortgezette configuratie
Parkeeractie	Instellingen van de parkeeractie	Voortgezette configuratie
Privé-zones-maskering	Definiëren van privé-zones	Voortgezette configuratie
Geplande taken	Definiëren van geplande taken	Voortgezette configuratie
Configuratie wissen	Wissen van de PTZ-instellingen	Voortgezette configuratie

11.3.4.1 Algemeen

Basisparameters

Proportioneel draaien activeren

Activeer deze functie om de draai-/kantelsnelheid aan de desbetreffende zoom aan te passen. Bij een sterke zoom is de draai-/kantelsnelheid geringer, zodat het beeld in het live-aanzicht niet te snel beweegt.

Preset-Freezing act.

Als deze functie is geactiveerd, wisselt de camera in het live-aanzicht direct van een per preset gedefinieerde scene naar een andere. Hierbij worden de tussenliggende bereiken niet weergegeven om de bewakingsefficiëntie in stand te houden. Het bandbreedtegebruik in het netwerk kan daardoor dalen.

Als een voorbeeld wordt opgeroepen, is preset-freezing gedeactiveerd

Preset-snelh.

Hier kunt u een voorgedefinieerde presetsnelheid van 1 tot 8 selecteren.

Toetsenbord-snelh.

Hier kunt u de reactie-eigenschappen midden bedieningspaneel aanpassen. U kunt kiezen tussen „Laag“, „Normaal“ en „Hoog“.

Auto-scan-snelh.

De Speeddome-camera heeft vijf verschillende aftastmodi: Autoscan, kantelscan, framesan, toevalsscan en panorama-aftasting. Als aftastsnelheid kan een waarde tussen 1 en 40 worden ingesteld.

PTZ-OSD

Zoom-status

Stel hier de weergaveduur voor de zoomstatus in. U kunt kiezen tussen 2 seconden, 5 seconden, 10 seconden, „Altijd sluiten“ en „Altijd openen“.

PT-status

Stel hier de weergaveduur voor de Azimuth-hoek tijdens draaien en kantelen in. U kunt kiezen tussen 2 seconden, 5 seconden, 10 seconden, „Altijd sluiten“ en „Altijd openen“.

Preset-status

Stel hier de weergaveduur voor de presetnaam tijdens oproepen van een presetpositie in. U kunt kiezen tussen 2 seconden, 5 seconden, 10 seconden, „Altijd sluiten“ en „Altijd openen“.

Uitschakel-geheugen

Voortzettingstijd conf.

Na opnieuw starten kan de camera vanuit uw laatste PTZ-status of de laatst uitgevoerde actie verder gaan. Hier kunt u de tijd na de laatste actie vastleggen waarna verder moet worden gegaan. U kunt kiezen tussen 30 seconden, 60 seconden, 300 seconden of 600 seconden.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.4.2 Beginpositie

De beginpositie is het uitgangspunt van de PTZ-coördinaten. Deze kan zowel handmatig aangepast als gewijzigd worden.

Om handmatig een beginpositie te definiëren, als volgt te werk gaan: Wissel met de PTZ-stuurtoetsen naar de gewenste positie. U kunt ook een al gedefinieerde presetpositie als beginpositie vastleggen. Klik op "Opslaan" om de positie op te slaan. Met „Ga naar“ kunt u een voorgedefinieerde beginpositie oproepen. Om een beginpositie te verwijderen, klikt u op „Wissen“.

11.3.4.3 Parkeeractie

Met deze functie kunt u bewerkstelligen dat de Speeddome na een fase van inactiviteit (parkeerduur) automatisch een ingestelde parkeeractie (bijvoorbeeld voorbeeld, patrouille, scan, preset etc.) start.

Neem in acht dat „Geplande taken“ voorrang voor de parkeeractie heeft!Indien beide geactiveerd zijn, wordt alleen „Geplande taken“ uitgevoerd.

Parkeeractie activeren

Activeer de functie nu om de parkeeractie te kunnen gebruiken.

Parkeerduur

Leg de parkeerduur in seconden vast. U kunt kiezen tussen 5 – 720 seconden.

Actietype

Leg hier vast welke actie na de parkeerduur moet worden gestart.

U heeft de keuze tussen: Autoscan, framescan, toevalsscan, patrouille, voorbeeld, preset, panoramascan, kantelscan

Klik op „Opslaan“ om de instellingen over te nemen.

Met een privé-zone kunt u bepaalde bereiken van het live-aanzicht afdekken om te voorkomen dat deze bereiken worden opgenomen of in het live-aanzicht kunnen worden bekeken.

Ga als volgt te werk om een privé-zone in te richten. Activeer het kastje

„Privé-zones-maskering“. Navigeer met de PTZ-besturingsknoppen naar het gewenste bereik. Om een privé-zone toe te voegen, selecteert u „Oppervlak“. Nu kunt u met de muis een bereik in het camerabeeld selecteren. Klik dan op „Tek. stoppen“. Door klikken op „Toevoegen“ kunt u nu de naam en het type van de privé-zone wijzigen.

Om een privé-zone te wissen, selecteert u het nummer in de lijst en klikt vervolgens op „Wissen“.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.4.5 Geplande taken

Hier kunt u middels een tijdschema definiëren welke acties op bepaalde tijdstippen en dagen van de week moeten worden uitgevoerd.

Selecteer eerst het selectievakje bij „Geplande taken activeren“.

Leg nu een parkeerduur vast waarna de Speeddome-camera met de geplande taak begint.

Configureer nu het tijdschema als volgt. Klik op „Taak bewerk.“

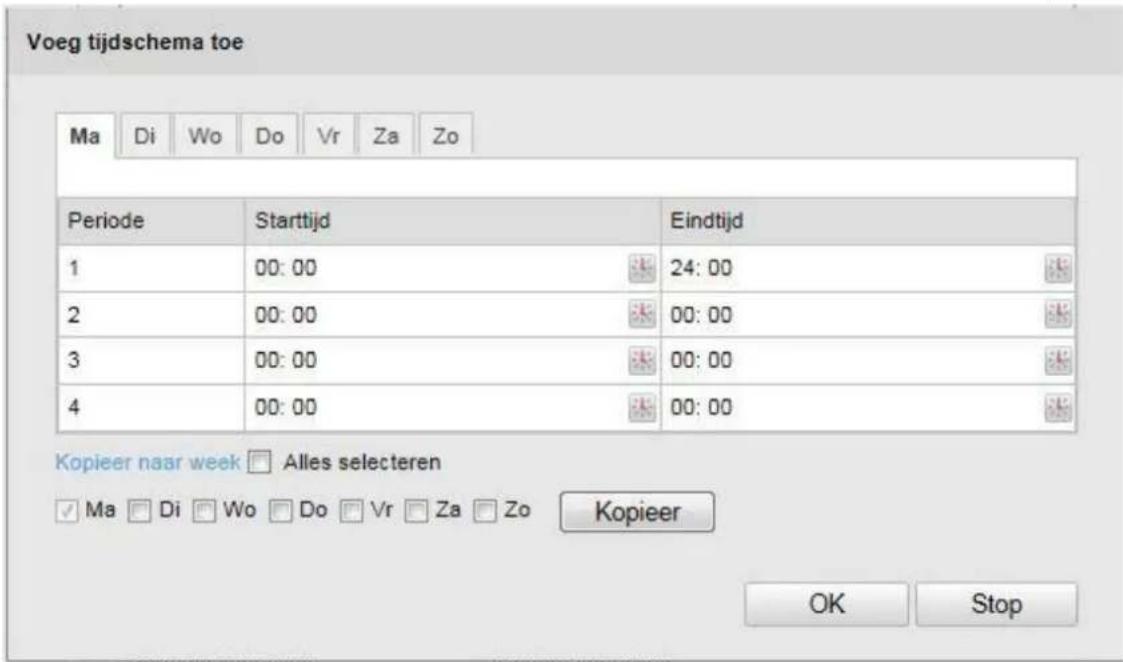

Het volgende venster verschijnt:

Selecteer nu een weekdag voor de geplande taak. Selecteer „Gehele dag“, als de taak de gehele dag moet worden uitgevoerd. Om bepaalde tijdsduren op te slaan, selecteert u „Aanpassen“. Voer dan de start- en eindtijd in. Selecteer het taaktype en bevestig de invoer met de Enter-toets.

Om de geconfigureerde taak voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren“. Om de taak naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op „Kopieren“.

Om de wijzigingen over te nemen, selecteert u „OK“. Om deze waarde te verwerpen, klikt u op „Annuleren“.

Bevestig de gekozen instellingen met "Opslaan".

11.3.4.6 Configuratie wissen

Bij dit menupunt kunt u PTZ-configuraties wissen, inclusief presets, voorbeelden, patroullies, privé-zones en geplande taken.

Selecteer het selectievakje van de elementen die u wilt wissen. Selecteer „Alles selecteren“ om alle elementen te wissen.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.5 Beeld

Menupunt	Beschrijving	Beschikbaar in modus
Weergave-instellingen	Instellingen van de weergaveparameters	Basisconfiguratie, Voortgezette configuratie
OSD-instellingen	Instelling van het datum- en tijdformaat	Voortgezette configuratie
Tekst-overlay	Toevoegen van tekstvelden	Voortgezette configuratie

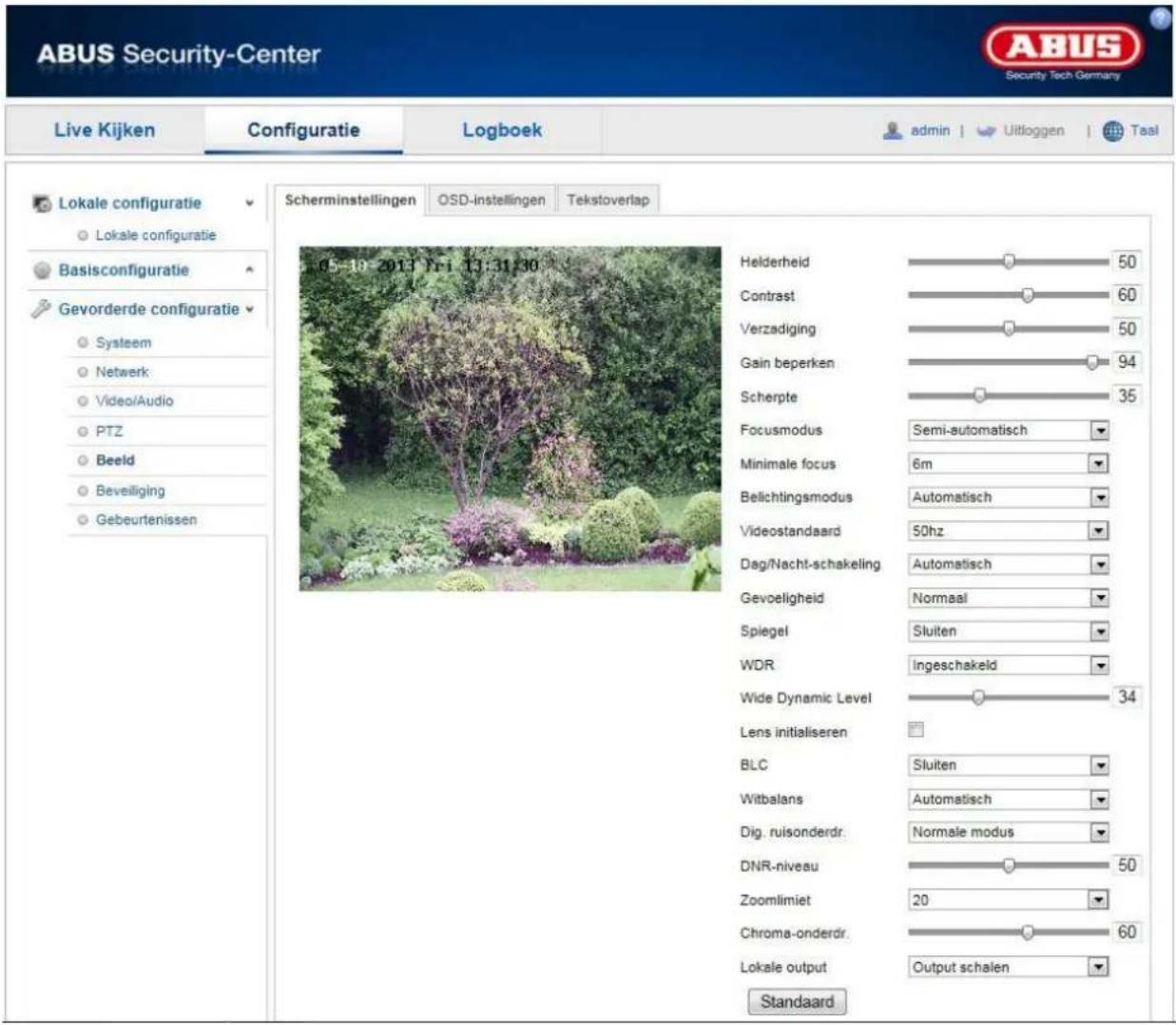

11.3.5.1 Weergave-instellingen

Bij dit menupunt kunt u de beeldkwaliteit van de Speeddome, inclusief helderheid, scherpte, contrast etc. instellen. Klik op „Standaard“ om de standaardwaarden te herstellen.

Neem het volgende in acht:

De parameters onder weergave-instellingen kunnen per model verschillen.

Helderheid

Instelling van de beeldhelderheid. Instelbaar zijn waarden tussen 0 en 100.

Contrast

Instelling van het beeldcontrast. Instelbaar zijn waarden tussen 0 en 100.

Verzadiging

Instelling van de beeldverzadiging. Instelbaar zijn waarden tussen 0 en 100.

Versterkingsbegrenzing

Instellingen voor de maximale waarde van de beeldversterking. Instelbaar zijn waarden tussen 0 en 100.

Scherpte

Instelling van de beeldscherpte Een hogere scherpte kan de beeldruis versterken. Instelbaar zijn waarden tussen 0 en 100.

Focus-modus

In de focusmodus zijn de opties „Auto“, „Handmatig“ en „Semi-auto“ beschikbaar.

Auto

De Speeddome-camera focusseert automatisch, afhankelijk van de objecten binnen een scene

Semi-Auto

De Speeddome-camera focusseert automatische na een draai-, kantel- of zoombeweging.

Handmatig

De Speeddome-camera moet met de zoomknoppen handmatig worden gefocusseerd.

Minimale focus

Met deze functie wordt de minimale focus gedefinieerd. Instelbare waarden zijn: 10 cm, 50 cm, 1 m, 1,5 m, 3 m, 6 m. De minimale focus kan per Speeddome-model variëren.

Belichtingsmodus

De belichtingsmodus biedt de opties auto, diafragmaprioriteit, diafragma-automaat en handmatig.

Auto

De waarden voor diafragma, belichtingstijd en versterking worden automatisch aan de omgevingshelderheid aangepast.

Handmatig

In handmatige modus kunt u de waarden voor diafragma, belichtingstijd en versterking handmatig instellen. De functie kan per Speeddome-model variëren.

Diafragmaprioriteit

Hier moeten de diafragmawaarden handmatig worden aangepast. De waarden voor belichtingstijd en versterking worden automatisch aan de omgevingshelderheid aangepast.

Diafragma-automatiek

Hier moet de belichtingstijd handmatig worden aangepast. De waarden voor diafragma en versterking worden automatisch aan de omgevingshelderheid aangepast.

Videostandaard

Regeling van de belichtinsfrequentie

50Hz: Vaste instelling op 50 Hz netfrequentie

60Hz: Vaste instelling op 60 Hz netfrequentie

Dag/nacht-omsch.

De dag/nacht-omsch. Biedt de opties auto, dag en nacht.

Auto

De camera schakelt, afhankelijk van de actuele lichtomstandigheden, automatisch tussen dag- en nachtmodus. De gevoeligheid kan tussen „Laag“, „Normaal“ en „Hoog“ worden ingesteld.

Dag

In deze modus maakt de camera alleen kleurenbeelden.

Neem het volgende in acht:

Gebruik deze modus alleen bij gelijkblijvende lichtverhoudingen.

Nacht

In deze modus maakt de camera alleen zwart/witbeelden.

Neem het volgende in acht:

Gebruik deze modus alleen bij zwakke lichtverhoudingen.

Spiegel

Als de spiegelfunctie is geactiveerd, wordt het beeld horizontaal gespiegeld.

WDR

Met de WDR-functie kan de camera ook bij ongunstige tegenlichtverhoudingen duidelijke beelden leveren. Indien in het beeldbereik zowel zeer lichte als zeer donkere bereiken bestaan, wordt het helderheidsniveau van het gehele beeld gecompenseerd voor een duidelijk, gedetailleerd beeld.

Klik op het selectiekastje om de WDR-functie te activeren resp. te deactiveren.

Zet het Wide Dynamic Level hoger om de WDR-functie te versterken.

Objectief-initialisatie

Selecteer het selectiekastje om een initialisatie van het objectief te starten.

BLC (tegenlichtcompensatie)

Met de tegenlichtcompensatie kunnen objecten voor een lichte achtergrond duidelijker worden weergegeven. De belichting van de objecten wordt gecorrigeerd, maar de achtergrond wordt onscherp weergegeven.

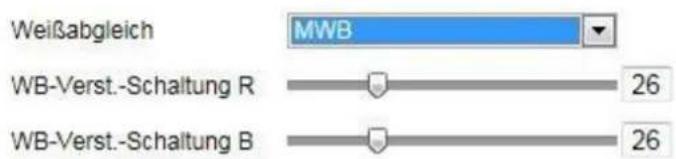

Witbalans

Selecteer hier de belichtingsomgeving waarin de camera wordt geïnstalleerd.

U kunt de witbalans met volgende waarden automatisch aanpassen.

Aanpassing van de witbalans aan een belichtingsomgeving buiten.

Binnen

Aanpassing van de witbalans aan een belichtingsomgeving binnen.

TL-lamp

Aanpassing van de witbalans aan een belichtingsomgeving met fluorescentielamp.

Natriumlamp

Aanpassing van de witbalans aan een belichtingsomgeving met natriumlamp.

Automatisch volgen

De witbalans wordt overeenkomstig de kleurtemperatuur van de desbetreffende scene continu in realtime aangepast.

Auto

In automodus past de camera de kleurbalans overeenkomstig de actuele kleurtemperatuur aan.

Dig. ruisonderdr.

U kunt de ruisonderdrukking activeren (normaalmodus) resp. deactiveren.

Ruisonderdr.-niveau

Stel hier het niveau voor ruisonderdrukking in.

Zoom-grens

U kunt hier de maximale waarde voor de zoomfunctie vastleggen. Instelbare waarden zijn 20, 40, 80, 160, 320.

Chroma

Kleuronderdrukking bij slechte lichtverhoudingen om beeldruis te voorkomen.

Instelbaar zijn waarden tussen 0 en 100.

Lokaal

Selecteer hier de uitvoerwijze van de lokale weergave. U kunt kiezen uit volgende opties „Gedeactiveerd“, „Clip-uitvoer“ of „Schaal-uitvoer“.

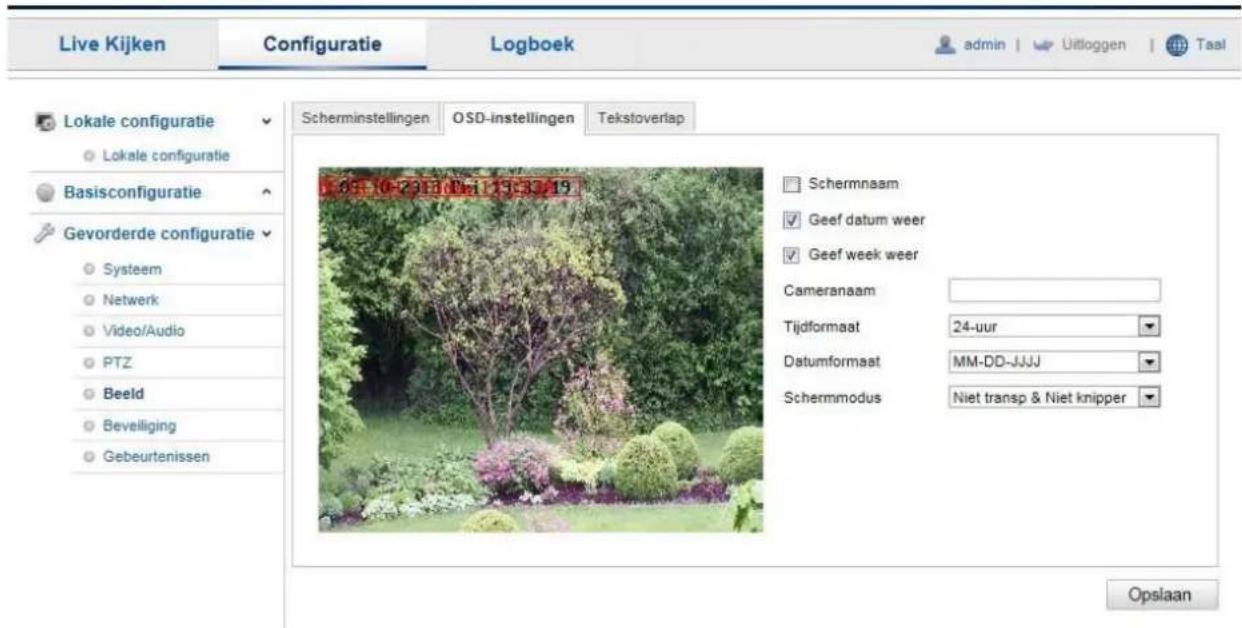

11.3.5.2 OSD-instellingen

Bij dit menupunt kunt u selecteren welk datum- en tijdformaat in het livebeeld moet worden getoond.

Naam weerg.

Selecteer dit selectievakje, als u de cameranaam wilt laten weergeven.

Datum weerg.

Selecteer dit selectievakje, als u de datum in het camerabeeld wilt laten weergeven.

Week weerg.

Selecteer dit selectievakje, als u de weekdag wilt laten weergeven.

Cameranaam

Voer hier de cameranaam in die in het beeld moet worden getoond.

Tijdformaat

Selecteer hier of de tijd in 24-uursformaat of 12-uursformaat moet worden weergegeven.

Datumformaat

Selecteer hier het formaat voor de datumweergave.

(D= dag; M= maand; J= jaar)

Weergavemodus

Hier kunt u de weergavemodus voor de getoonde elementen selecteren.

U heeft volgende opties: „Transparant & knipperend“, „Transparant & niet-knipperend“, „Niet transparant & knipperend“, „Niet-transparant & niet-knipperend“

Klik op „Opslaan“ om de instellingen over te nemen.

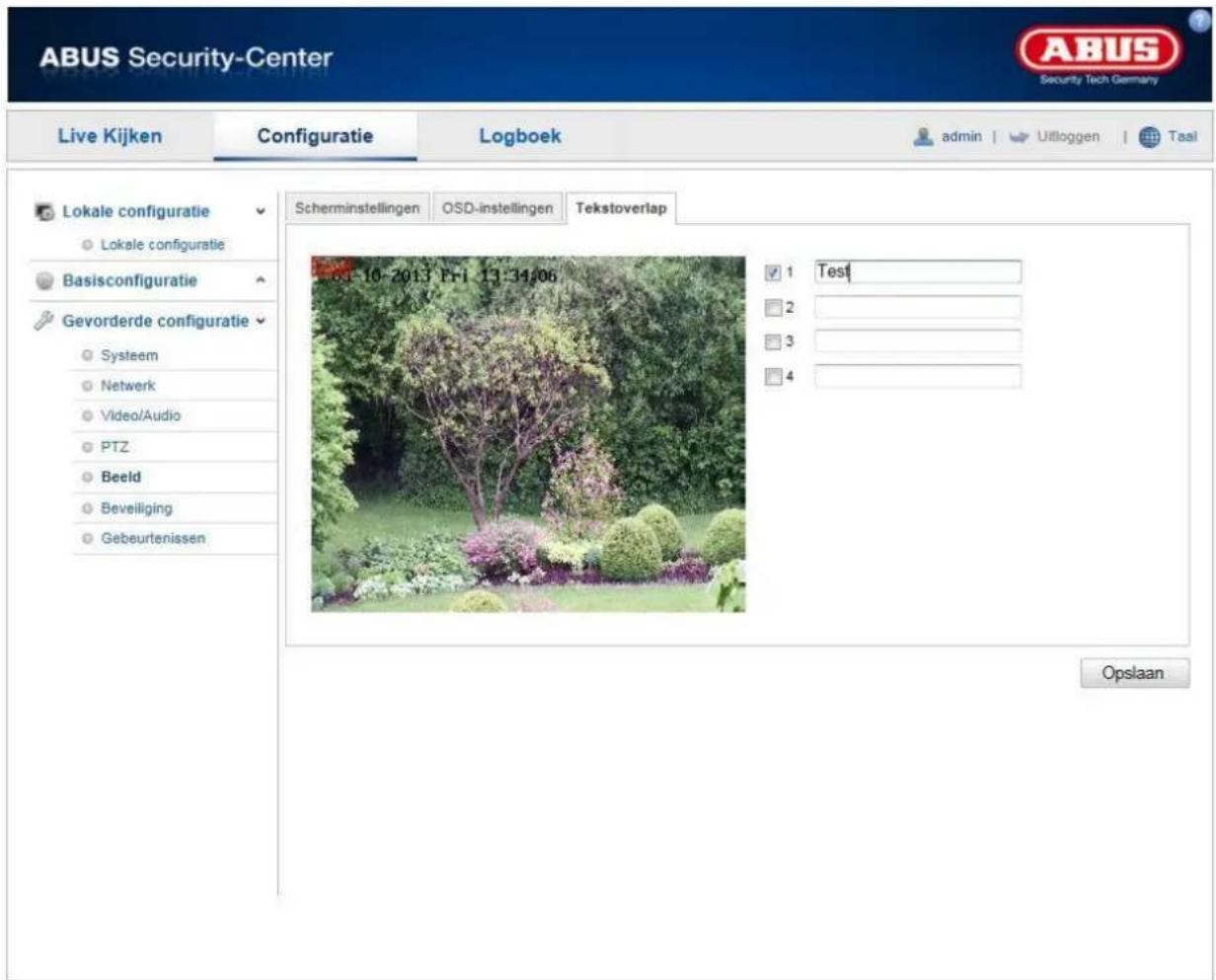

11.3.5.3 Tekst-overlay

U kunt tot vier teksten in het camerabeeld laten weergeven, de maximale lengte bedraagt max. 45 tekens.

Om de tekst weer te geven, selecteert u het selectiekastje.

Met de muisknop kunt u het tekstvenster verschuiven.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.6 Veiligheid

Menupunt	Beschrijving	Beschikbaar in modus
Gebruiker	Beheer van de gebruikers	Basisconfiguratie, voortgezette configuratie
RTSP-authent.	Instelling van het datum- en tijdformaat	voortgezette configuratie

11.3.6.1 Veiligheid

Bij dit menupunt kunt u gebruikers toevoegen, bewerken of wissen.

Om een gebruiker toe te voegen resp. te bewerken, klikt u op „Toevoegen“ resp. „Wijzigen“.

Er verschijnt een nieuw venster met de gegevens en rechten.

Gebruikersnaam

Voer hier de gebruikersnaam in die voor de toegang tot de camera moet worden ingevoerd.

Level

Selecteer hier een individueel gebruikerstype voor de gebruikersidentificatie. U kunt kiezen uit twee voorgedefinieerde niveaus: Bediener of gebruiker.

Als bediener beschikt u over volgende Remote-functies: Live-aanzicht, PTZ-besturing, handmatige opname, weergave, twee-weg-audio, zoeken/werkstatus opvragen.

Als gebruiker beschikt u over volgende Remote-functies: Weergave, zoeken/werkstatus opvragen.

Om meer functies toe te voegen, het gewenste selectievakje selecteren.

Wachtwoord

Voer hier het wachtwoord in dat de betreffende gebruiker voor de toegang tot de camera moet invoeren.

Bevestigen

Bevestig het wachtwoord door opnieuw invoeren.

Neem de instellingen over met „OK“. Klik op „Annuleren“, om de gegevens te verwerpen.

11.3.6.2 RTSP-authent.

Met deze functie kunt u de videostream van het live-aanzicht beveiligen.

Selecteer „disable“, om de functie te deactiveren. Om de functie te activeren, selecteert u „basic“.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.7 Gebeurtenissen

Menupunt	Beschrijving	Beschikbaar in modus
Bew.-detectie	Instelling van de bewegingsdetectie.	Voortgezette configuratie
Sabotagealarm	Instelling van sabotagealarm	Voortgezette configuratie
Alarmingang	Instelling van de alarmingang	Voortgezette configuratie
Alarmuitgang	Instelling van de alarmuitgang	Voortgezette configuratie
E-mail	Instelling voor het verzenden van e-mails	Voortgezette configuratie
Snapshot	Instelling van de snapshotactie	Voortgezette configuratie

11.3.7.1 Bew.-detectie

Bereikinst.

Activeer bewegingsdetectie door het selectievakje „Bewegingdetectie activeren“ te selecteren.

Om een bereik te selecteren, klikt u op de knop „Oppervlak“. Standaard is he gehele bereik geselecteerd. Om deze selectie te verwerpen, klikt u op „Alles wissen“.

Beweeg nu de muis over het gewenste bereik. Stel de gevoeligheid voor het gekozen bereik in. Om het bereik over te nemen, klikt u op de knop „Tekenen stoppen“.

Rechts: geringe gevoeligheid

Om een tijdschema voor bewegingsgestuurd opnemen op te slaan, klikt u op „Bewerken“.

Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week bewegingsgestuurd opnemen moet worden uitgevoerd.

Selecteer nu een weekdag voor bewegingsgestuurd opnemen. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewegingsdetectie voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de bewegingsdetectie voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren“. Om de bewegingsdetectie naar een andere weekdayg te kopieren, selecteert u de weekdayg en klikt op „Kopieren“.

Om de wijzigingen over te nemen, selecteert u „OK“. Om deze waarde te verwerpen, klikt u op „Annuleren“.

Bevestig de gekozen instellingen met "Opslaan".

Kopp.-methode

Stel hier in welk actie bij bewegingsdetectie moet worden uitgevoerd.

Normale koppeling

E-mail verzenden: U ontvangt een e-mail. Activeer hiervoor het selectievakje.

FTP-upload: Activeer dit selectievakje om bewegingsgestuurd opnemen op een FTP-server te uploaden.

Verdere koppelingen

U kunt de alarmuitgangen bij een bewegingsdetectie schakelen.

Klik op „Alles selecteren“, om de beide alarmuitgangen te schakelen. Om alarmuitgang 1 t schakelen, selecteert u „A->1“. Om alarmuitgang 2 te schakelen, selecteert u „A->2“.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.7.2 Sabotagealarm

Bij dit menupunt kunt u de Speeddome zodanig configureren dat een sabotagealarm wordt geactiveerd zodra het objectief wordt afgedekt.

Bereikinst.

Activeer het sabotagealarm door het selectievakje „Sabotagealarm activeren“ te selecteren.

Om een bereik te selecteren, klikt u op de knop „Oppervlak“. Standaard is he gehele bereik geselecteerd. Om deze selectie te verwerpen, klikt u op „Alles wissen“.

Beweeg nu de muis over het gewenste bereik. Stel de gevoeligheid voor het gekozen bereik in. Om het bereik over te nemen, klikt u op de knop „Tekenen stoppen“.

Rechts: geringe gevoeligheid

Om een tijdschema voor sabotagealarm op te slaan, klikt u op „Bewerken“.

Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week het sabotagealarm moet worden uitgevoerd.

Selecteer nu een weekdag voor sabotagealarm. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een sabotagealarm voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om het sabotagealarm voor alle weekdagen over te nemen, klikt u op het selectiekastje „Alles selecteren“. Om het sabotagealarm naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op „Kopieren“.

Om de wijzigingen over te nemen, selecteert u „OK“. Om deze waarde te verwerpen, klikt u op „Annuleren“.

Kopp.-methode

Stel hier in welk actie bij een sabotagealarm moet worden uitgevoerd.

Normale koppeling

E-mail verzenden: U ontvangt een e-mail. Activeer hiervoor het selectievakje.

Verdere koppelingen

U kunt de alarmuitgangen bij een bewegingsdetectie schakelen. Klik op „Alles selecteren“, om de beide alarmuitgangen te schakelen. Om alarmuitgang 1 t schakelen, selecteert u „A->1“. Om alarmuitgang 2 te schakelen, selecteert u „A->2“.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.7.3 Alarmingang

Bij dit menupunt kunt u de alarmingangen van de Speeddome configureren

Alarmingang nr.

Selecteer hier de alarmingang die u wilt configureren.

Alarmnaam

Hier kunt u een naam voor de desbetreffende alarmingang invoeren. Gebruik geen de alarmingang-nr. en geen symbolen.

Alarmtype

Selecteer hier het alarmtype. U kunt kiezen tussen „NO“ (Normally open) of „NC“ (Normally closed).

Activeringstijd

Om een tijdschema voor een alarmingang op te slaan, klikt u op „Bewerken“.

Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week de alarmingang moet worden uitgevoerd.

Selecteer nu een weekdag voor de alarmingang. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de instellingen voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren“. Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op „Kopieren“.

Om de wijzigingen over te nemen, selecteert u „OK“. Om deze waarde te verwerpen, klikt u op „Annuleren“.

Kopp.-methode

Stel hier in welk actie bij bewegingsdetectie moet worden uitgevoerd.

Normale koppeling

E-mail verzenden: U ontvangt een e-mail. Activeer hiervoor het selectievakje.

FTP-upload: Activeer dit selectievakje om de alarmgebeurtenis op een FTP-server te uploaden.

Verdere koppelingen

U kunt de alarmuitgangen bij een alarmdetectie schakelen.

Klik op „Alles selecteren“, om de beide alarmuitgangen te schakelen. Om alarmuitgang 1 t schakelen, selecteert u „A->1“. Om alarmuitgang 2 te schakelen, selecteert u „A->2“.

PTZ-koppeling

Bij een alarm kunt u een preset-positie, een patrouille of een voorbeeld oproepen.

Selecteer hiervoor het gewenste selectievakje, en het nummer voor de functie.

Kopie/alarm

Met deze functie kunt u de instellingen van een alarmingang naar andere alarmingangen kopieren. Om de instellingen voor alle alarmingangen over te nemen, klikt u op het selectiekastje „Alles selecteren“. Om de instellingen naar afzonderlijke alarmingangen, selecteert u de weekdag en klikt op „Kopieren“.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.7.4 Alarmuitgang

U kunt hier beide alarmuitgangen configureren.

Alarmuitgang nr.

Selecteer hier de alarmuitgang die u wilt configureren.

Alarmnaam

Hier kunt u een naam voor de desbetreffende alarmuitgang invoeren. Gebruik geen de alarmuitgang-nr. en geen symbolen.

Activeringstijd

Om een tijdschema voor een alarmuitgang op te slaan, klikt u op „Bewerken“.

Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week de alarmuitgang moet worden uitgevoerd.

Selecteer nu een weekdag voor de alarmuitgang. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de instellingen voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren“. Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op „Kopieren“.

Om de wijzigingen over te nemen, selecteert u „OK“. Om deze waarde te verwerpen, klikt u op „Annuleren“.

Kopie/alarm

Met deze functie kunt u de instellingen van een alarmuitgang naar andere alarmuitgangen kopieren. Om de instellingen voor alle alarmuitgangen over te nemen, klikt u op het selectiekastje „Alles selecteren“.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.7.5 E-mail

Hier kunt de instellingen voor het verzenden van e-mail uitvoeren.

Afzender

Afzender

Voer hier de naam in die als afzender moet worden weergegeven.

Afzender-adres

Voer hier het e-mailadres van de afzender in.

SMTP-server

Voer hier het SMTP-server-IP-adres of de hostnaam in. (bijvoorbeeld smtp.googlemail.com)

SMTP-poort

Voer hier de SMTP-poort in. Standaard is deze als 25 geconfigureerd.

SSL activeren

Selecteer de SSL-functie, indien de SMTP-server deze vereist.

Interval

Stel hier de tijdsduur tussen verzenden van e-mails met beeldattachments in.

Beeldattachm.

Activeer deze functie, als bij een alarm beelden aan de e-mail moeten worden toegevoegd.

Authenticatie

Als de gebruikte e-mail-server een authenticatie vereist, activeer dan deze functie voor aanmelding met een authenticatie.

Gebruikersnaam en wachtwoord kunnen alleen na activering van deze functie worden ingevoerd.

Gebruikersnaam

Voer uw gebruikersnaam in van de e-mailaccount in. Dit is het deel tot het @-teken.

Wachtwoord

Voer het wachtwoord van het e-mail-account in.

Bevestigen

Bevestig door opnieuw invoeren van het wachtwoord.

Ontvanger

Ontvanger1 / ontvanger2

Voer de naam van de ontvanger in.

Ontvanger1-adres / ontvanger2-adres

Voer hier het e-mailadres van de beoogde ontvanger in.

Klik op „Opslaan“ om de instellingen over te nemen.

11.3.7.6 Snapshot

Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde snapshots uitvoeren om deze op een FTP-server te uploaden.

Tijdsverloop

Activeer deze functie om in bepaalde tijdsintervallen beelden op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

Gebeurtenisgestuurd

Gebeurtenisgestuurde snapshot activeren

Activeer deze functie om gebeurtenisgestuurde beelden op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

12. Protocol

Speeddome-parameters zoals bedrijf, alarm en opnemen kunnen in protocolbestanden worden opgeslagen. De bestanden kunnen worden geëxporteerd, indien gewenst.

1. Klik in de menubalk op Protocol om de zoekdialoog op te roepen.
2. Leg de zoekcriteria inclusief hoofdtype, subtype, starttijd en eindtijd vast.
3. Klik op Zoeken om naar protocolbestanden te zoeken De desbetreffende protocolbestande worden in de dialoog Protocol weergegeven.
4. Klik op Protocol opslaan om de protocolbestanden te exporteren en op de computer op te slaan.

13. Onderhoud en reiniging

13.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer

• het apparaat zichtbaar is beschadigd of
• het apparaat niet meer functioneert.

Let op:

Het product is voor u onderhoudsvrij Er bevinden zich geen onderdelen in de camera die door de gebruiker moeten worden gecontroleerd of onderhouden. Open het product nooit.

13.2 Reiniging

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de doek bevochtigen met lauw water.

Let er op dat er geen vocht in het apparaat kan binnendringen.

Gebruik geen chemische schoonmaakmiddelen omdat deze de behuizing of het scherm kunnen aantasten (kleurveranderingen).

14. Disposal

Let op: De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat op het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het afvoeren van het oude apparaat kan via de desbetreffende inzamelpunten in uw land gebeuren. Volg de plaatselijke voorschriften op bij de afvoer van de materialen. Verdere details over de terugname (ook voor niet-EU-landen) krijgt u van uw plaatselijke overheid. Door het apart verzamelen en recycleren worden de natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen worden.

16. Opmerkingen over de GPL-licentie

Wij maken u er hier ook op attent dat de netwerkbewakingscamera's

TVIP81000/TVIP81100/TVIP82000/TVIP82100 onder meer Open Source Software bevat die uitsluitend onder de GNU General Public License (GPL) wordt gelicenseerd. Om het gebruik van de programma's conform GPL te garanderen, wijzen wij op de licentievoorwaarden van de GPL.

Licentietekst:

De licentietekst voor de GNU General Public Licence kan op de bijgevoegde software-CD of op de ABUS Security-Center homepage op

http://www.abus-sc.de/DE/Service-Downloads/Software?q=GPL

worden ingezien.

Source Code

De gebruikte sourcecodes zijn bij ABUS Security-Center via het e-mailadres [e-mail] tot 3 jaar na aankoop op aanvraag verkrijgbaar.

Uitvoerbaarheid van het totale systeem

De softwarepakketten (sourcecodes) stellen u niet in staat om een functionerend totaal systeem op te bouwen. Hiervoor ontbreken diverse softwareapplicaties en de voor het netwerkcamera-systeem ontwikkelde hardware.

16. Opmerkingen over de GPL-licentie

Wij maken u er hier ook op attent dat de netwerkbewakingscamera's

TVIP81000/TVIP81100/TVIP82000/TVIP82100 onder meer Open Source Software bevat die uitsluitend onder de GNU General Public License (GPL) wordt gelicenseerd. Om het gebruik van de programma's conform GPL te garanderen, wijzen wij op de licentievoorwaarden van de GPL.

Licentietekst:

De licentietekst voor de GNU General Public Licence kan op de bijgevoegde software-CD of op de ABUS Security-Center homepage op

http://www.abus-sc.de/DE/Service-Downloads/Software?q=GPL

worden ingezien.

Source Code

De gebruikte sourcecodes zijn bij ABUS Security-Center via het e-mailadres [e-mail] tot 3 jaar na aankoop op aanvraag verkrijgbaar.

Uitvoerbaarheid van het totale systeem

De softwarepakketten (sourcecodes) stellen u niet in staat om een functionerend totaal systeem op te bouwen. Hiervoor ontbreken diverse softwareapplicaties en de voor het netwerkcamera-systeem ontwikkelde hardware.

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.

DK Redaktionel note
