THROUGH HULL - Transducteur sonar NAVMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transducteur sonar traversant (Through Hull)
Marque	NAVMAN
Modèle	THROUGH HULL (série de capteurs)
Matériaux disponibles	Plastique ou bronze selon référence
Types de fixation	Amovible (removable) ou fixe (fixed)
Diamètre de perçage	22 mm à 63,5 mm selon modèle
Épaisseur maximale de coque	Jusqu'à 110 mm (selon modèle)
Longueur de câble	8 m à 10 m selon modèle
Connecteurs disponibles	Audio RCA, LT 6 broches, LT 8 broches, Fuji 4 broches
Fonctions principales	Mesure de profondeur, température de l'eau, vitesse (sur modèles dédiés)
Alimentation	Alimenté par l'instrument de navigation via le câble
Installation	Perçage de la coque, collage avec mastic polyuréthane (Sikaflex 252 recommandé)
Entretien et nettoyage	Nettoyer avec un chiffon humide ou détergent doux. Ne pas utiliser de solvant, essence ou nettoyeur haute pression
Sécurité	Choisir un emplacement immergé sans turbulences, avant la quille.
Pièces détachées et réparabilité	Câbles d'extension (4 m, 20 m), roue à aubes, passe-coque. Capteurs amovibles remplaçables, fixes nécessitent remplacement complet
Compatibilité coque	Plastique non compatible coques bois ; bronze non compatible coques métal
Garantie	Voir conditions Navman NZ Limited

FOIRE AUX QUESTIONS - THROUGH HULL NAVMAN

Comment choisir l'emplacement du capteur traversant ?

Placez le capteur en permanence immergé, à l'abri des remous, en avant de la quille et des ouvertures de coque. Idéalement au centre de la coque et le plus bas possible, avec une pente de coque faible.

Quel diamètre de perçage pour mon capteur ?

Le diamètre du trou dépend de la référence du capteur. Consultez les tableaux de la notice : les diamètres varient de 22 mm à 63,5 mm. Par exemple, les sondes plastique ont souvent 51 mm.

Puis-je utiliser un capteur en plastique sur une coque en bois ?

Non, les capteurs plastique ne peuvent pas être montés sur des coques en bois. Utilisez un modèle en bronze si nécessaire (vérifiez la compatibilité avec coque métal).

Comment installer un capteur amovible ?

Percez un trou au diamètre adapté, retirez le contre-écrou et le capteur du passe-coque. Appliquez du mastic sous la collerette, insérez le passe-coque par l'extérieur, vissez l'écrou. Graissez les joints toriques du capteur, insérez-le en alignant les flèches, puis remettez le contre-écrou.

Comment nettoyer le capteur sans l'endommager ?

Utilisez un chiffon humide ou imbibé de détergent doux. N'utilisez jamais de produits abrasifs, essence, solvants ou nettoyeur haute pression, surtout sur la roue à aubes du capteur de vitesse.

Quelle colle utiliser pour l'installation ?

La notice recommande la colle Sikaflex 252 (mastic polyuréthane). Pour les sondes à montage interne, une colle époxy semi-rigide à séchage lent peut aussi convenir.

Puis-je peindre le capteur ?

Non, ne peignez pas le capteur. Si vous repeignez la coque, recouvrez ou retirez le capteur de vitesse présent. La peinture peut altérer les performances.

Que faire si le capteur ne donne pas de lecture ?

Vérifiez le câblage et les connexions à l'instrument. Assurez-vous que le câble est éloigné des sources de parasites. Pour une sonde à montage interne, testez l'emplacement avec un sac d'eau avant de coller définitivement.

Le câble du capteur peut-il être rallongé ?

Oui, mais seulement avec des câbles d'extension Navman (4 m pour capteurs de vitesse/température, 4 m ou 20 m pour sondes bi-fréquence). Ne coupez jamais le câble de la sonde.

Où trouver des pièces de rechange ?

Contactez votre revendeur Navman local. Les accessoires incluent câbles d'extension, roue à aubes de rechange et passe-coque. Les coordonnées des filiales sont en fin de notice (exemple : Navimo France).

MODE D'EMPLOI THROUGH HULL NAVMAN

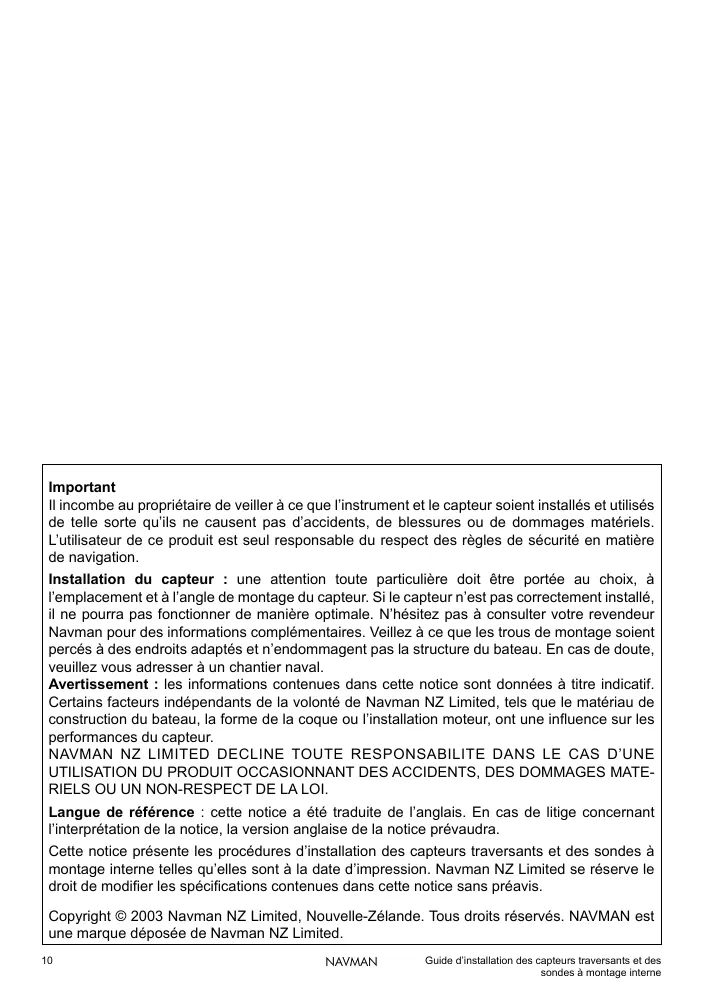

Il incombe au propriétaire de veiller à ce que l'instrument et le capteur soient installés et utilisés de telle sorte qu'ils ne causent pas d'accidents, de blessures ou de dommages matériels. L'utilisateur de ce produit est seul responsable du respect des règles de sécurité en matière de navigation.

Installation du capteur : une attention toute particulière doit être portée au besoin, à l'emplacement et à l'angle de montage du capteur. Si le capteur n'est pas correctement installé, il ne pourrait pas fonctionner de manière optimale. N'hésitez pas à consulter votre revendeur Navman pour des informations complémentaires. Veillez à ce que les trous de montage soient percés à des endroits adaptés et n'endommagent pas la structure du bateau. En cas de doute, veuillez vous adresser à un chantier naval.

Avertissement : les informations contenues dans cette notice sont données à titre indicatif. Certains facteurs indépendants de la vente de Navman NZ Limited, tels que le matériel de construction du bateau, la forme de la coque ou l'installation moteur, ont une influence sur les performances du capteur.

NAVMAN NZ LIMITED DECLINE TOUTE RESPONSABILITE DANS LE CAS D'UNE UTILISATION DU PRODUIT OCCASIONNANT DES ACCIDENTS, DES DOMMAGES MATERIELS OU UN NON-RESPECT DE LA LOI.

Langue de référence : cette notice a été traduite de l'anglais. En cas de litige concernant l'interprétation de la notice, la version anglaise de la notice prévaudra.

Cette notice présente les procédures d'installation des capteurs traversants et des sondes à montage interne telles qu'elles sont à la date d'impression. Navman NZ Limited se réserve le droit de modifier les specifications contenues dans cette notice sans préavis.

Copyright © 2003 Navman NZ Limited, Nouvelle-Zélande. Tous droits réservés. NAVMAN est une marque déposée de Navman NZ Limited.

Sommaire

1-1 Cablage 3 1-2 Nettoyage et entretien 3

2 Capteurs traversants 4

2-1 Choix de l'emplacement d'un capteur traversant 6 2-2 Installation d'un capteur traversant 6

3 Sonde à montage interne 8

3-1 Choix de l'emplacement d'une sonde à montage interne 8 3-2 Installation d'une sonde à montage interne 9

Ce guide explique comment installer :

les capteurs traversants Navman (vitesse/ température et profondeur). La sonde a montage interne Navman.

Accessoires

Les accessoires suivants sont disponibles chez votre revendeur local :

Cable d'extension 4 m pour capteur de vitesse/temperature.

Cable d'extension 4 m pour sonde mono ou bi-frquence. - Passe-coque de rechange pour capteur de vitesse/temperature. - Roue à aubes de rechange pour capteur de vitesse/temperature. Cable d'extension 20 m pour sonde bifréquence.

1-1 Câblage

Chaque capteur est équipé d'un câble qui doit être relié à l'instrument de navigation. Lors de l'installation :

• S'assurer que le cable passe le plus loin possible des autres cables et du reste de l'équipement (lampes fluo, convertisseurs et émetteurs-récepteurs VHF).
• Ne pas couper le cable d'une sonde. Si nécessaire, utiliser un cable d'extension 4 m (une seule rallonge possible). Un cable d'extension 20 m est

également disponible pour les sondes bi-fréquence.

S'assurer qu'aucun connecteur de cable ne repose sur le fond de cale.

• Attacher le câble à intervalles réguliers. Pour la connexion du câble à l'instrument, se référer au guide d'installation de l'instrument de navigation.

1-2 Nettoyage et entretien

Nettoyer le capteur à l'aide d'un chiffon humide ou imbibé de détergent. Ne pas utiliser de produits abrasifs, d'essence ou tout autre solvant.

Si vous désirez repeindre la coque, recouvrir ou retirer tout capteur de vitesse présent. Ne pas peindre le capteur.

Ne jamais utiliser de système de nettoyage haute pression sur la roue à aubes du capteur de vitesse afin de ne pas endommager les paliers.

2 Capteurs traversants

Sondes

Référence - Europe	25983	26032	31357	31358	Non disponible
Référence - Reste du monde	Non disponible	AA002155	Non disponible	AA002106	AA000043
Matériau	Plastique	Plastique	Plastique	Bronze	Bronze
Type (1)	Amovible	Fixe	Fixe	Fixe	Fixe
Connecteur	Audio RCA	Audio RCA	Audio RCA	Audio RCA	Audio RCA
Ø trou de montage	48 mm	42 mm	51 mm	51 mm	22 mm
Epaisseur coque maxi	60 mm	42 mm	22 mm	60 mm	92 mm
Longueur du câble	8 m	8 m	8 m	8 m	9 m
Affleurant ou tige longue	Affleurant	Affleurant	Affleurant	Affleurant	Tige longue

Référence - Europe	47535	47512	Non disponible
Référence - Reste du monde	AA002108	AA002107	AA002109
Matériau	Bronze	Plastique	Bronze
Type (1)	Fixe (bi-fréquence)	Fixe (bi-fréquence)	Fixe (bi-fréquence)
Connecteur	LT 6 broches	LT 6 broches	LT 6 broches
Ø trou de montage	63,5 mm	63,5 mm	27 mm
Epaisseur coque maxi	80 mm	56 mm	110 mm
Longueur du câble	10 m	10 m	10 m
Affleurant ou tige longue	Affleurant	Affleurant	Tige longue

Un capteur amovible peut être retiré du passse-coque. Un capteur fixe est indissociable du passage-coque.

Attention

• Les capteurs plastique ne peuvent pas être montés sur des coques bois.
• Les capteurs bronze ne sont généralement pas compatibles avec les coques métal.

Capteurs de vitesse/temperature

Référence - Europe	25982	40640	26017	40641
Référence - Reste du monde	Non disponible	Non disponible	AA002150	AA002082
Matériau	Plastique	Plastique	Plastique	Bronze
Type (1)	Amovable	Amovable	Amovable	Amovable
Connecteur	Fuji 4 broches	LT 8 broches	Fuji 4 broches	LT 8 broches
Ø trou de montage	48 mm	48 mm	42 mm	42 mm
Epaisleur coque maxi	60 mm	60 mm	42 mm	42 mm
Longueur du cable	8 m	8 m	8 m	8 m
Affleurant ou tige longue	Affleurant	Affleurant	Affleurant	Affleurant
		Capteur identique au capteur 25982, mais avec connecteur LT8		Capteur identique au capteur 26017, mais avec connecteur LT8

Référence - Europe	31359	47552
Référence - Reste du monde	AA000055	AA002151
Matériau	Bronze	Bronze
Type (1)	Amovible	Amovible
Connecteur	Fuji 4 broches	LT 8 broches
Ø trou de montage	51 mm	51 mm
Epaisseur coque maxi	55 mm	55 mm
Longueur du câble	9 m	9 m
Affleurant ou tige longue	Affleurant	Affleurant
		Capteur identique au capteur 31359, mais avec connecteur LT8

Un capteur amovible peut être retiré du passage-coque. Un capteur fixe est indissociable du passage-coque.

Attention

• Les capteurs plastique ne peuvent pas être montés sur des coques bois.
• Les capteurs bronzé ne sont généralement pas compatibles avec les coques métal.

2-1 Choix de l'emplacement d'un capteur traversant

Ce type de capteur doit être inséré dans un trou percé dans le fond du bateau. Il est important de choisir un endroit où le capteur sera en permanence immergé et à l'abri des remous. Aussi, le capteur devra être placé en avant de la quille, des lignes d'eau générées par la coque, des ouvertures de coque, des capteurs à roue à aubes, des hélices et des turbulences qu'elles produisent. Si la coque est peinte, ne pas installer le capteur à un endroit où la peinture est abimée (signe de turbulences).

En outre, il convient de placer le capteur:

au plus près du centre de la coque et le plus bas possible. - à un endroit où la pente de la coque est faible. - à un endroit facile d'accès et idéal pour le passage des câbles. - de manière à ne pas générer la mise à l'eau et la mise sur cale du bateau.

Une sonde doit idéalement être placée à la verticale mais peut toutefois supporter une inclinaison de

Bateau à déplacement ou planant

2-2 Installation d'un capteur traversant

1. Sélectionner l'emplacement du capteur (voir section 2-1).

Si la coque est trop mince ou pas assez résistante, installer un renfort à l'intérieur de la coque.

2 Sélectionner le diamètre du trou de montage du capteur à l'aide des tableaux pages 12/13. Percer ou scier un trou dans la coque. Le trou doit être perpendiculaire à la surface de la coque. 3 S'il s'agit d'un capteur amovible :

i Retirer le contre-écrou et/ou la goupille du passé-coque.

ii Retirer le capteur du passé-coque. iii Dévisser l'écrou du passé-coque.

S'il s'agit d'un capteur fixe :

i dévisser l'écrou du passe-coque. ii plaquer l'écrou sur le trou de montage, à l'intérieur de la coque. iii faire passer le câble du capteur dans le trou de montage (en procédant de l'extérieur), puis dans l'écrou.

4 Appliquer une épaisse couche de colle de type Sikaflex 252 sous la collerette du passe-coque et sur la partie fillette qui sera en contact avec la coque. 5 Insérer le passe-coque dans la coque en

Capteur amovible

Capteur fixe

procédant de l'extérieur. S'il s'agit d'un capteur de vitesse/temperature, tourner le passe-coque jusqu'à ce que la flèche située sur la collerette pointe vers l'avant du bateau, à près.

6 Visser l'écrou sur le passe-coque. S'il s'agit d'un passe-coque en plastique, visser l'écrou à la main, sans forceur. Dans le cas d'un passe-coque en bronze, utiliser une pince multiprise. Serrer l'écrou de manière à retirer l'excess de colle se trouvant sous l'écrou et la collerette du passe-coque. Enlever l'excess de colle. 7 S'il s'agit d'un capteur de vitesse/temperature, vérifier que la flèche du passe-coque pointe toujours vers l'avant. 8 S'il s'agit d'un capteur amovible :

i. S'assurer que les joints toriques du capteur sont enduits d'une fine couche de graisse silicone ou de lubricifant. ii. Remettre le capteur dans le passe-coque, en le plaçant de manière à ce que la flèche du capteur et l'encoche du passe-coque soient alignées. iii. Remettre le contre-écrou et/ou la goupille en place.

9 Laisser sécher la colle. 10 Avant de laisser le bateau sans surveillance, vérifier qu'il n'y ait pas d'infiltration d'eau au niveau du capteur.

Colle

Vuede dessous

Avant du bateau

Flèche pointant vers l'avant, à après

Capteur amovible

Graisser les joints du capteur. Insérer le capteur. Remettre le contre-écrou et/ou la goupille en place.

3 Sonde à montage interne

La sonde à coller est le seul capteur à montage interne.

Référence - Europe	27948
Référence - Reste du monde	AA002161
Matériau	Plastique
Connecteur	Audio RCA
Epaisseur coque maxi	20 mm
Longueur du;cable	8 m

Attention

Les sondes à montage interne ne peuvent être utilisées qu'avec des coques plastiques compactes, d'une épaisseur maximum de 20 mm sans poches d'air, alvéoles ou espaces vides. Elles ne peuvent pas être utilisées sur des coques bois, métal ou sandwich. Les sondes à montage interne sont généralement moins performantes que les autres types de sonde, la coque absorbant une partie de la puissance d'émission.

3-1 Choix de l'emplacement d'une sonde à montage interne

Ce type de sonde est collé sur la surface interne de la coque. Il est important de sélectionner un endroit à l'abri des remous. Aussi, la sonde devra être placée en avant de la quille, des lignes d'eau générées par la coque, des ouvertures de coque, des capteurs à roue à aubes, des hélices et des turbulences qu'elles produisent.

Si la coque est peinte, ne pas installer la sonde à un endroit où la peinture est abimée (signe de turbulences).

En outre, il convient de placer la sonde :

au plus près du centre de la coque et le plus bas possible. - à un endroit facile d'accès et idéal pour le passage des câbles. - à un endroit où la surface interne de la coque est plane et régulière de sorte qu'il n'y ait aucun espace entre la sonde et la coque.

La face avant de la sonde est oblique. Lors de l'installation, placer la sonde de manière à ce que l'axe de la sonde soit le plus proche possible de la verticale.

La sonde doit idéalement être placée à la verticale mais peut toutefois supporter une inclinaison de

Bateau à déplacement ou planant

3-2 Installation d'une sonde à montage interne

1 Sélectionner l'emplacement de montage de la sonde en veillant à ce que son axe soit le plus proche possible de la verticale (voir section 3-1). 2 Avant d'installer la sonde de manière définitive, tester l'emplacement de la sonde, le bateau étant à l'eau :

i Remplir partiellement un sac plastique peu écais avec de l'eau, y mettre la sonde et bien fermer le sac autour du cable avec un lien. ii Connecter la sonde à l'instrument de navigation en suivant les instructions de la notice de l'instrument. iii Mouiller la surface interne de la coque, puis plaquer la sonde contre la coque, à l'endroit où vous souhaitez l'instructor. iv Vérifier que l'instrument de navigation affiche des valeurs correctes et constantes, jusqu'à la profondeur maximale spécifiée pour l'instrument. Si nécessaire, déplacer le sac sur la coque afin de tracer le meilleur emplacement.

3 Sélectionner une colle ou un produit adhésif pour coller la sonde à la coque. Les colles époxy rigides offrent une effective transmission des signaux mais réagissant mal aux variations de température et aux flexions de la coque (délaminage). Pour éviter ceci, utiliser une colle époxy visqueuse semi-rigide à séchage lent ou la colle Sikaflex 252.

4 S'assurer que la surface choisie pour le montage de la sonde est plane. Nettoyer, dégraisser et sécher :

• la surface désignée pour le montage de la sonde. le côté oblique de la sonde.

5 Fixer la sonde :

i Appliquer une couche de colle sur la partie centrale de la face avant. ii Poser la sonde sur la coque et appuyer. iii Effectuer un léger mouvement de rotation afin d'expulser les bulles d'air et l'excess de colle. Le joint doit être aussi mince que possible et ne contenir aucune bulle d'air. Orienter la sonde correctement. iv Maintenir temporairement la sonde en place avec du ruban adhésif et laisser sécher la colle pendant 24 heures.

Importante
