Cylindre Isla - Hotte MEPAMSA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte îlot cylindrique
Marque	Mepamsa
Modèle	Cylindre Isla
Dimensions (hauteur x diamètre)	120 cm x 50 cm
Poids net	12 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance moteur	250 W
Niveau sonore max	65 dB(A)
Débit d'air max	800 m³/h
Nombre de vitesses	3
Éclairage	LED intégré (2 x 3 W)
Type de filtre	Filtres à charbon actif (rechargeables) + filtre métallique antigraisse
Fonctions principales	Extraction, recyclage, télécommande incluse, minuterie
Entretien et nettoyage	Nettoyer les filtres métalliques au lave-vaisselle tous les mois ; remplacer les filtres à charbon tous les 4-6 mois
Sécurité	Arrêt automatique en cas de surchauffe, protection contre les retours de flamme
Pièces détachées et réparabilité	Filtres, ampoules LED, télécommande disponibles ; durée de vie estimée 10 ans
Informations générales	Installation en îlot, conduit de sortie Ø 150 mm, classe énergétique A+

FOIRE AUX QUESTIONS - Cylindre Isla MEPAMSA

Comment installer la hotte Cylindre Isla ?

L'installation doit être réalisée par un professionnel qualifié. Fixez le support au plafond, raccordez le conduit d'évacuation (Ø 150 mm) et branchez l'alimentation électrique. Suivez scrupuleusement le schéma fourni dans la notice.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques antigraisse se nettoient au lave-vaisselle à 65°C ou à la main avec une brosse douce. Les filtres à charbon doivent être remplacés tous les 4 à 6 mois selon l'utilisation.

La télécommande ne fonctionne plus, que faire ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne gêne le signal. Si le problème persiste, contactez le service après-vente.

Pourquoi la hotte fait-elle du bruit ?

Un bruit anormal peut provenir d'un filtre obstrué ou d'un conduit mal fixé. Nettoyez les filtres et vérifiez les fixations. Le niveau sonore maximal est de 65 dB(A) en vitesse élevée.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte Cylindre Isla peut fonctionner en mode recyclage avec des filtres à charbon actif (fournis). Dans ce cas, l'air est filtré et renvoyé dans la pièce.

Comment régler la minuterie ?

Appuyez sur la touche 'Timer' de la télécommande ou du panneau de commande. La hotte s'arrêtera automatiquement après 15 minutes. Vous pouvez ajuster la durée selon les modèles.

Quelle est la puissance d'éclairage de la hotte ?

La hotte est équipée de deux ampoules LED de 3 W chacune, offrant un éclairage chaud et homogène pour votre plan de cuisson.

Comment remplacer les ampoules LED ?

Débranchez la hotte, retirez le capot de l'éclairage, déclipsez l'ampoule défectueuse et insérez la nouvelle. Utilisez exclusivement des ampoules LED de référence identique (disponibles en pièces détachées).

La hotte ne s'allume pas, que vérifier ?

Vérifiez que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Assurez-vous que la télécommande est en état de marche. Si le problème persiste, contactez un technicien.

Où trouver les pièces détachées de la hotte Cylindre Isla ?

Les pièces détachées (filtres, ampoules, télécommande) sont disponibles sur le site officiel Mepamsa ou auprès de revendeurs agréés. Consultez la notice pour les références exactes.

MODE D'EMPLOI Cylindre Isla MEPAMSA

12c 4 Viti 2,9 x 6,5

12f 4 Viti M6 x 15

12g 4 Viti M6 x 80

12h 4 Viti 5,2 x 70

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

* Dimensions pour hotte en version aspirante.
** Dimensions pour hotte en version filtrante.

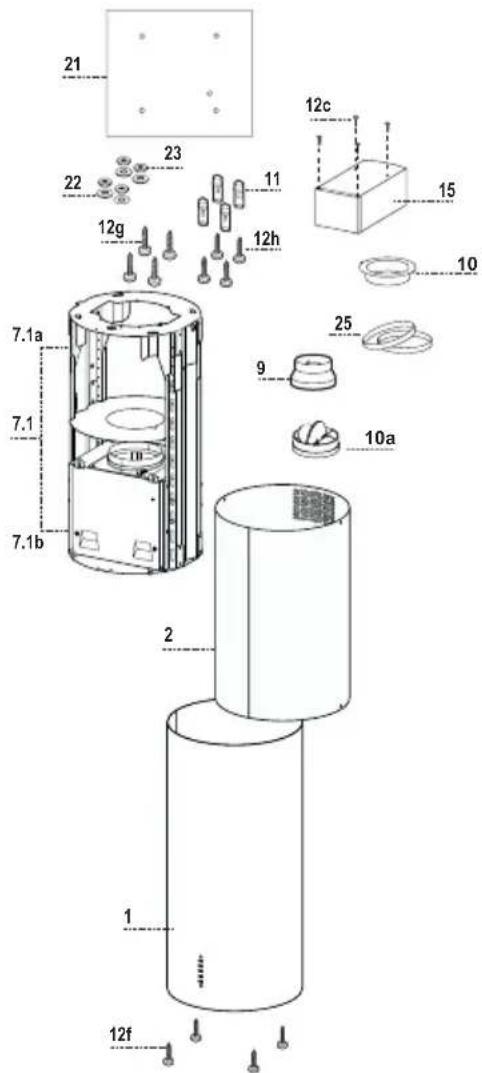

Composants

Réf. Q.té Composants du produit

1 1 Corps de Hotte comprenant : Commandes, Éclairage, Filtres

2 1 Conduit supérieur

7.1 1 Treillis télescopique muni d'un dispositif d'aspiration et comprenant :

7.1a 1 Treillis supérieur

7.1b 1 Treillis inférieur

9 1 Flasque de réduction ∅ 150-120 mm

10 1 Flasque ∅ 120 mm

10a 1 Buse avec clapet

15 1 Raccord Sortie de l'Air

25 2 Colliers serre-tube

Réf. Q.té Composants de l'installation

11 4 Chevilles ∅ 10

12c 4 Vis 2,9 x 6,5

12f 4 Vis M6 x 15

12g 4 Vis M6 x 80

12h 4 Vis 5,2 x 70

21 1 Gabarit de perçage

22 4 Rondelles ∅ 6,4

23 4 Écrous M6

Q. té Documentation

1 Notice d'emploi

Perçage Plafond/Étagère et Fixation Treillis

PERÇAGE PLAFOND/ETAGERE

• À l'aide d'un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.

• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
  • Marquer les centres des Trous du Gabarit.
  • Percer les trous qui ont été marqués:

• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.

• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20 mm: ø 10 mm (insérer immédiatement les Chevilles 11 fournies avec l'appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: 7 mm.
• Passage du Câble électrique d'Alimentation: 10 mm.
• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Évacuation Externe.

- Visser deux vis en les croissant et en laissant 4-5 mm. de distance par rapport au plafond:

• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.
• pour Briques percées, ayant une épaisseur résistante de 20 mm. environ, utiliser les Vis 12h, fournies avec l'appareil.
  • pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.
  • pour l'Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l'appareil.

PRÉPARATION DU TREILLIS POUR LE BRANCHEMENT DE LA HOTTE EN VERSION FILTRANTE

En cas d'installation de la hotte en version filtrante, il faudra prédisposer tous les raccordements dans le treillis. Allonger le treillis en procédant comme suit afin de faciliter l'installation des différents composants pour la version filtrante :

• Dévisser les deux vis fixant le conduit supérieur 2.1 au treillis et retirer le conduit.
• Dévisser les quatre vis de sécurité situées en haut dans la zone de séparation du treillis. (A)
• Dévisser les huit vis métriques unissant les deux colonnes situées sur les côtés du treillis. (B)

Installation des composants pour le branchement en version filtrante :

• Fixer le raccord filtrant 15 à la partie supérieure du treillis à l'aide des 4 vis 12c fournies avec l'appareil.
• Avec des mouvements circulaires, accrocher la flasque (ø120) 10 à la partie inférieure du raccord filtrant 15.

- Placer la flasque de réduction 9 sur la sortie du dispositif d'aspiration.

- Il faut maintenant relier les deux flasques par un tube ; pour calculer la hauteur du tube, prendre la hauteur approximative de la hotte (mm) moins 615 mm. (H tube = H hotte - 615).

- Allonger suffisamment le treillis pour pouvoir placer le tube puis le remettre dans sa position initiale tout en bloquant le tube entre les deux flasques. Vérifier si la hauteur du treillis est adaptée à la hauteur à la quelle on veut installer la hotte (H treillis = H hotte - 184). Régler le treillis à la hauteur désirée et resserrer les vis. Afin de garantir une plus grande stabilité au treillis, il convient de resserrer les quatre vis de sécurité sur le dernier trou disponible.

- Fixer le tuyau à l'aide des colliers serre-tuyaux 25 fournis avec l'appareil.

FIXATION DU TREILLIS

- Soulever le treillis en s'assurant que l'indicateur situé sur la plaque du treillis se trouve sur l'avant de celui-ci.

- Enfoncer les fentes du treillis sur les deux vis installées d'avance au plafond et tourner jusqu'au centre de la fente de réglage.

- Serrer les deux vis et visser les deux autres également fournies ; avant de serrer les vis à fond, il est possible de régler la position du treillis en le tournant tout en faisant attention que les vis ne sortent pas des fentes

- La fixation du treillis doit être sure, aussi bien du point de vue du poids de la hotte qu'en ce qui concerne les sollicitations causées par des poussées occasionnelles sur les côtés de l'appareil après le montage. Après la fixation, vérifier la bonne stabilité de la base du treillis en cas de sollicitations diverses.

- Si le plafond n'est pas suffisamment robuste pour soutenir le poids de l'appareil, l'installateur devra le renforcer en posant des plaques et des contre-plaques qu'il lui faudra accrocher à des structures plus résistantes.

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ∅ 150 ou 120 mm, au choix de l'installateur.

Branchement avec un tube de φ150

- Insérer la buse avec clapet 10a.

- Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.

Branchement avec un tube de 120

- Insérer le flasque de réduction 9 sur la buse avec clapet 10a.

- Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.

- Retirer les éventuels filtres anti-odeur au charbon actif.

Assemblage du conduit et fixation du corps de la hotte

En cas d'installation en version filtrante, le conduit doit être monté avec les fentes tournées vers le haut ; en cas d'installation en version aspirante, les fentes doivent être tournées vers le bas.

• Passer le conduit supérieur dans le treillis et le faire coulisser d'en bas vers le haut, le fixer au treillis à l'aide des 2 vis ôtées précédemment et s'assurer que les fentes sont bien alignées avec la sortie du raccord filtrant 15.
- Ouvrir le groupe éclairage en tirant sur l'entaille, le dégager du corps de la hotte en faisant coulisser le goujon de fixation.
- Retirer les filtres à graisse en les poussant vers l'arrière du groupe tout en les tirant vers le bas.
- Retirer les filtres Anti-odeur au charbon actif, s'ils sont montés.
- Commencer à fixer le corps de la hotte au treillis à l'aide des 4 vis 12f, sans toutefois les visser à fond mais en laissant au moins 4-5 mm d'espace entre la tête de la vis et la plaque du treillis.
- Accrocher le corps de la hotte au treillis et tourner à fond vers la gauche, bloquer immédiatement les vis afin d'éviter toute chute accidentelle du corps de la hotte.

• Brancher la Hotte au Réseau d'Alimentation, en interposant un Interrupteur bipolaire avec ouverture des contacts de 3 mm. au moins.
• S'assurer que le connecteur du Câble d'alimentation soit inséré correctement dans la prise de l'Aspirateur.
• Connecter le connecteur des Commandes Cmd.
• Connecter le connecteur des Spots Lux à la prise spécialement prévue, derrière le couvercle du groupe éclairage.
• Pour la Version Filtrante, monter le Filtre Antiodeurs au Charbon actif.
• Remonter les filtres et le groupe éclairage.

Tableau des commandes

Il est possible d'allumer la hotte directement à la vitesse demandée en pressant la touche sans devoir
TOUCHE	LED	FUNCTIONS
L	0/1 éclairage	Allume et éteint l'éclairage.
T1	0/1	Moteur Allumé	Première vitesse.
Cette touche permet d'éteindre la hotte en y pressant pour environ 1 secondes.
Clignotement	Changement 24h
			On l'active en appuyant sur la touche pendant 5" environ. Cette fonction permet d'obtenir une aspiration de 100 m3/h. avec un bruit de 28dB(A) uniquement. Son activation est possible depuis n'importe quelle vitesse, même quand la hotte est éteinte. Pour désactiver cette fonction, il faut appuyer sur la touche pendant 5" environ.	T1D/24T22/D T33T44/i S1F
T2	Vitesse	Allumé	Deuxième vitesse.
		Clignotement	Delay (30')
		En appuyant pendant	2" environ sur la touche, on active l'extinction automatique retardée de 30'. Cette fonction est idéale pour compléter l'élimination des odeurs résiduelles. Il est possible de l'activer depuis n'importe quelle vitesse; on la désactive en appuyant brièvement sur la touche T1.
T3	Vitesse	Allumé	Troisième vitesse.
T4	Vitesse	Fixe	Vitesse maximum.
		Clignotement	Vitesse turbo.
		Cette vitesse est conseillée pour	de grandes émissions de vapeurs de cuisson. Elle peut être insérée en pres-sant pour 2 secondes environ la touche. Elle s'éteint en automatique après 10 minutes de fonctionnement. On peut l'éteindre manuellement en pressant n'importe quelle touche.
S1	Led	Fixe	Signale la saturation des filtres métalliques et la né- cessité de les laver. L'alarme se met en marche après 100 heures de fonctionnement effectif de la hotte. (Reset. Voir paragraphe Entretien)
		Clignotement	Signale, lorsqu'il est activé, la saturation des filtres à charbon et la nécessité de les remplacer et de laver les filtres métalliques. L'alarme saturation des filtres à charbon se déclenche après 200 heures de fonction-nement effectif de la hotte. (Mise en activité et Reset. Voir paragraphe Entretien)

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA.

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES

Remise à l'état initial du signal d'alarme

• Éteindre les Lumières et le Moteur d'aspiration.
• Appuyer sur la touche T1 pendant 3 secondes au moins, jusqu'au clignotement de confirmation des dels.

Nettoyage Filtres

• Ils peuvent être lavés au lave-vaisselle et nécessitent d'être nettoyés lorsque la Led S1 s'allume ou, au moins, environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Ouvrir le groupe d'éclairage, en le tirant sur le cran spécialement prévu.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.
• Remonter le groupe éclairage.

Il n'est pas lavable ni régénérable, il faut le remplacer lorsque la del S1 clignote ou tous les 4 mois au moins. La signalisation d'Alarme a lieu uniquement lorsque le Moteur d'aspiration est actionné.

Activation du signal d'alarme

• Pour les Hottes dans la Version Filtrante, la signalisation d'Alarme de saturation Filtres doit être activée au moment de l'installation ou par la suite. Éteindre l'Éclairage et le Moteur d'aspiration.
• Déconnecter la Hotte en actionnant l'Interrupteur bipolaire interposé sur l'alimentation du Réseau ou en intervenant sur l'Interrupteur général.
• Rétablir la connexion, en maintenant appuyée la touche T1.
• Relâcher la touche, les cinq dels sont allumées en position fixe.
• Dans un délai de 3 secondes, appuyer sur la Touche T1 jusqu'au clignotement de confirmation des Dels T1 et T4:

2 clignotements Del - Alarme de saturation Filtre anti-odeur au Charbon actif ACTIVÉE. 1 clignotement Del - Alarme de saturation Filtre anti-odeur au Charbon actif DÉSACTIVÉE.

REMLACEMENT

Remise à l'état initial du signal d'alarme

• Éteindre les Lumières et le Moteur d'aspiration.
• Appuyer sur la touche T3 pendant 4 secondes au moins, jusqu'à ce que le clignotement de confirmation des leds T1-T4 soit activé.

Remplacement Filtre

• Ouvrir le groupe d'éclairage, en le tirant sur le cran spécialement prévu.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques et le groupe éclairage.

Lampe halogène de 20 W.

• Sortir la Lampe de la Douille en exerçant une légère traction.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
