Cylindre Isla - Dunstabzugshaube MEPAMSA - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Cylindre Isla MEPAMSA als PDF.
| Produkttyp | Zylindrische Insel-Dunstabzugshaube |
| Marke | Mepamsa |
| Modell | Cylindre Isla |
| Abmessungen (Höhe x Durchmesser) | 120 cm x 50 cm |
| Nettogewicht | 12 kg |
| Stromversorgung | 220-240 V ~ 50 Hz |
| Motorleistung | 250 W |
| Maximaler Schallpegel | 65 dB(A) |
| Maximaler Luftstrom | 800 m³/h |
| Anzahl der Geschwindigkeitsstufen | 3 |
| Beleuchtung | Integrierte LED (2 x 3 W) |
| Filtertyp | Aktivkohlefilter (nachfüllbar) + Metallfettfilter |
| Hauptfunktionen | Abluft, Umluft, Fernbedienung inklusive, Timer |
| Pflege und Reinigung | Metallfilter monatlich in der Spülmaschine reinigen; Aktivkohlefilter alle 4-6 Monate ersetzen |
| Sicherheit | Automatische Abschaltung bei Überhitzung, Flammenrückschlagschutz |
| Ersatzteile und Reparaturfreundlichkeit | Filter, LED-Lampen, Fernbedienung erhältlich; geschätzte Lebensdauer 10 Jahre |
| Allgemeine Informationen | Inselinstallation, Abluftrohr Ø 150 mm, Energieklasse A+ |
Häufig gestellte Fragen - Cylindre Isla MEPAMSA
Benutzerfragen zu Cylindre Isla MEPAMSA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch Cylindre Isla - MEPAMSA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Cylindre Isla von der Marke MEPAMSA.
BEDIENUNGSANLEITUNG Cylindre Isla MEPAMSA
Bedienungsanleitung INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE....37
CHARAKTERISTIKEN....38
MONTAGE 40
BEDIENUNG......44
WARTUNG......45
Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
MONTAGE
- Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.

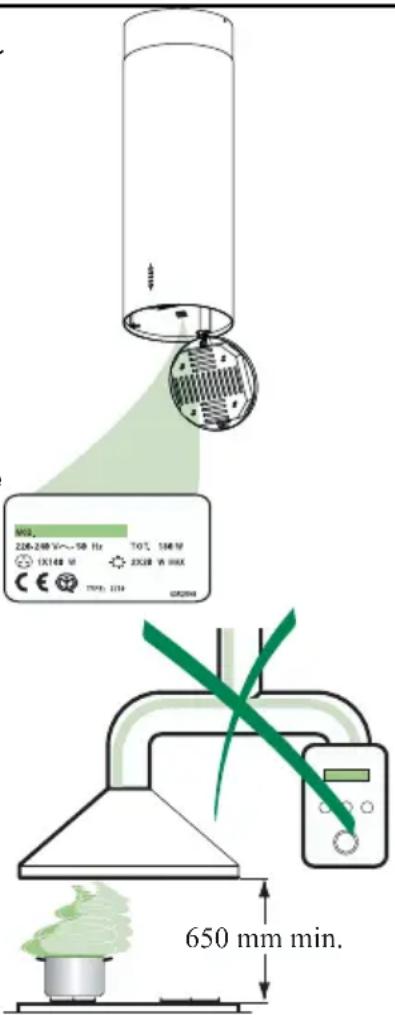

- Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.
- Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
- Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
- Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
- Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
- Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.
BEDIENUNG
- Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
- Unsachgemäßer Einsatz der Haube ist zu unterlassen.
- Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
- Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
- Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
- Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
- Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
- Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.
WARTUNG
- Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
- Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
- Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

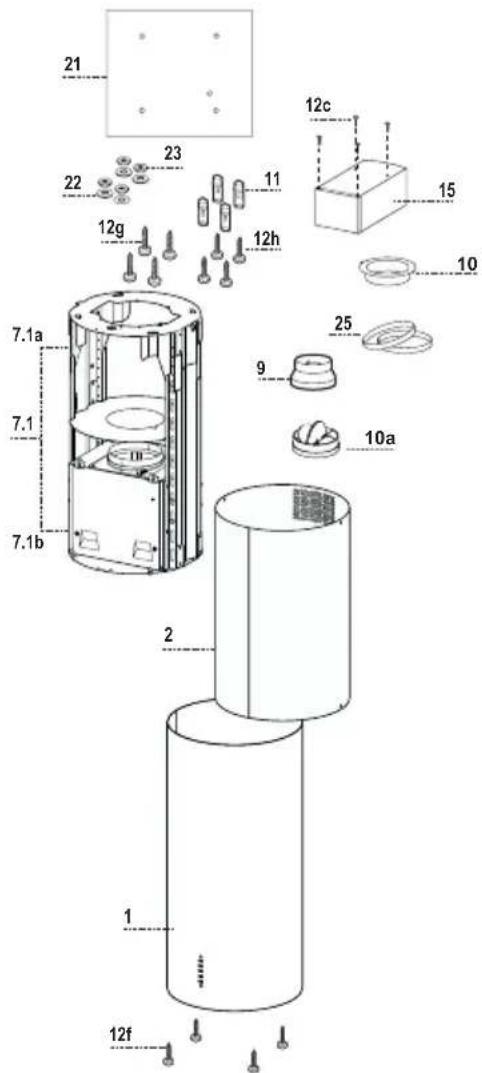

Bez. Menge Produktkomponenten
1 1 Haubenkörper komplett mit: Steuerungen, Beleuchtung, Filter, unterem Kaminteil
2 1 Oberes Kaminteil
7.1 1 Teleskopgitter komplett mit Sauggerät, bestehend aus:
| 7.1a | 1 | Oberem | Gitterteil |
| 7.1b | 1 | Unterem | Gitterteil |
9 1 Reduktionsflansch ø 150-120 mm
10 1 Flansch ø 120 mm
10a 1 Flansch mit Ruckstauklappe
| 15 | 1 | Filteranschlussstück | Luftaustritt |
| 25 | 2 | Rohrschellen |
Bez. Menge Installationskomponenten
11 4 Dübel ø 10
12c 4 Schrauben 2,9 x 6,5
12f 4 Schrauben M6 x 15
12g 4 Schrauben M6 x 80
12h 4 Schrauben 5,2 x 70
21 1 Bohrschablone
22 4 Unterlegscheiben ø 6,4
23 4 Muttern M6
Menge Dokumentation
1 Betriebsanleitung

Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts
BOHREN DER DECKE/TRAGERPLATTE
- Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen.
• Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablonenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten.
• Die Mitte der Schablonenbohrungen kennzeichnen.
• Die gekennzeichneten Punkte bohren:
• Massivbeton-Decke: je nach verwendeten Beton-Dübeln.
- Decke aus Hohlkammer-Ziegeln mit 20 mm Wandungsstärke: 10 mm (sofort die mitgelieferten Dübel 11 einfügen).
- Holzbalkendecke: je nach verwendeten Holzschrauben.
• Holz-Trägerplatte: ø 7 mm.
• Durchgang für das Speisekabel: ø 10 mm.
- Luftaustritt (Abluftversion): je nach Durchmesser des Anschlussrohres für die Luftableitung.
- Zwei sich gegenüberliegende Schrauben festziehen und 4-5 mm Freiraum zur Decke belassen:
- bei Massiv-Betondecken mit speziellen Betondübeln, die nicht mitgeliefert werden:
- für Hohlkammer-Ziegeln mit ca. 20 mm Wandungsstärke die mitgelieferten Schrauben 12h verwenden:
- bei Holzbalken-Decken mit 4 Holzschrauben, die nicht mitgeliefert werden:
- bei Holz-Trägerplatten mit 4 Schrauben 12g, Unterlegscheiben 22 und Schraubenmuttern 23, die im Lieferumfang enthalten sind.

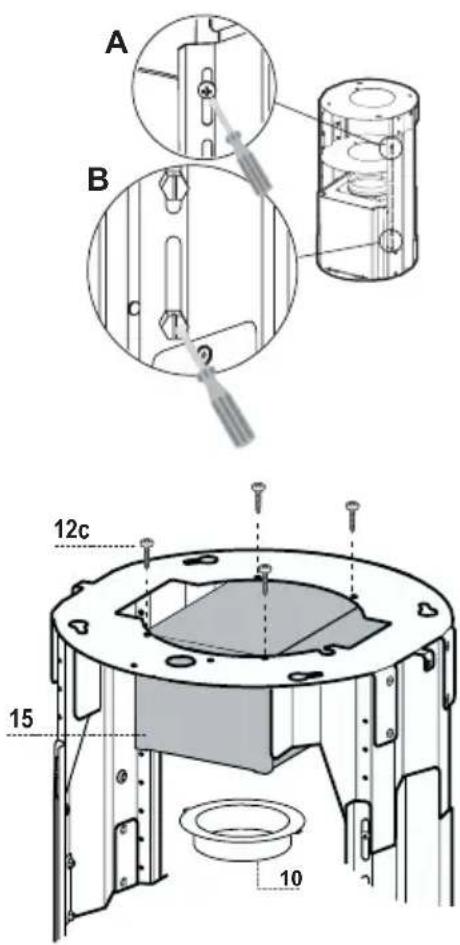

VORBEREITUNG DES GITTERS FÜR DEN ANSCHLUSS IN UMLUFTVERSION
Bei Montage der Haube in Umluftversion sind im Gitter alle dafür notwendigen Anschlüsse vorzusehen. Zur Vereinfachung der Installation der Teile für die Umluftversion ist das Gitter zu verlängern. Dazu wie folgt vorgehen:
• Die zwei Schrauben 2.1 zur Fixierung des oberen Kaminteils am Gitter lösen und das Kaminteil abziehen.
• Die vier Sicherheitsschrauben im oberen Trennbereich des Gitters lösen. (A)
• Die acht metrischen Schrauben seitlich am Gitter, die die beiden Schächte verbinden, lösen. (B)
Installation der Komponenten für die Umluftversion:
- Das Filteranschlussstück 15 unter Verwendung der 4 mitgelieferten Schrauben 12c am oberen Teil des Gitters fixieren.
- Den Flansch (ø120) 10 mit einer Drehbewegung am unteren Teil des Filteranschlussstücks 15 einhaken.
- Den Reduktionsflansch 9 an den Ausgang des Sauggeräts ansetzen.
- Nun die beiden Flansche mit einem Rohr verbinden. Zum Berechnen der Rohrlänge die Höhe der Haube in mm schätzen und 615 mm abziehen (H Rohr = H Haube - 615).
- Das Gitter so weit herausziehen, dass sich das Rohr einfügen lässt. Wieder hineinschieben und das Rohr zwischen den beiden Flanschen fixieren. Prüfen, ob die Höhe des Gitters der gewünschten Höhe der Dunstabzugshaube entspricht (H Gitter = H Haube - 184). Das Gitter auf die gewünschte Höhe regulieren und die zuvor entfernten Schrauben wieder einsetzen. Für eine bessere Stabilität des Gitters die vier Sicherheitsschrauben in das letzte verfügbare Loch einschrauben.
- Das Rohr mit den mitgelieferten Rohrschellen 25 fixieren.

FIXIERUNG DES GITTERS
- Das Gitter anheben. Dabei darauf achten, dass sich die Anzeige auf der Gitterplatte vorn befindet.
- Die Langlöcher des Gitters an den zwei zuvor an der Decke angebrachten Schrauben einhaken und bis zur Mitte des Langlochs zur Regulierung drehen.
- Die 2 Schrauben festziehen und die 2 anderen mitgelieferten Schrauben einschrauben. Vor dem endgültigen Festziehen der Schrauben lässt sich das Gitter durch Drehen regulieren. Dabei darauf achten, dass die Schrauben nicht aus ihrem Sitz im Langloch zur Regulierung gleiten.
- Die Fixierung des Gitters muss absolut sicher sein, sowohl in Bezug auf das Gewicht der Haube als auch bei eventuellen Stößen gegen das montierte Gerät. Deshalb nach erfolgter Fixierung prüfen, ob die Basis auch dann stabil genug ist, wenn das Gitter zusätzlich belastet wird.
- Sollte die Decke nicht ausreichend tragfähig für die Aufhängung sein, so muss der Monteur für eine Verstärkung durch geeignete Platten und Gegenplatten sorgen, die fest an robusten Strukturelementen zu verankern sind.

ANSCHLUSS IN ABLUFTVERSION
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch ( 150 oder 120mm) an die Außenrohrleitung angeschlossen werden.

Anschlussrohres ø 150
- Den Flansch mit Ruckstauklappe 10a anbringen.
- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
Anschlussrohres ø 120
- Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Flansch mit Ruckstauklappe 10a anbringen.
- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.

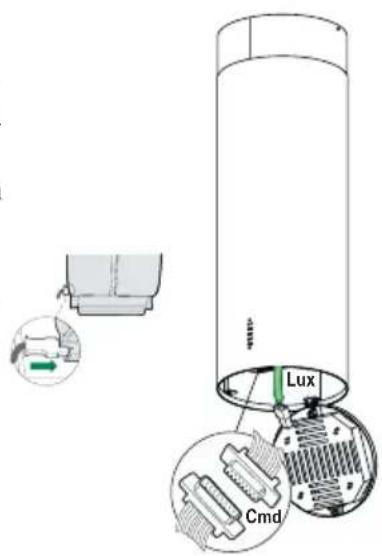

Montage des Kamins und Befestigung des Haubenkörpers
Wird die Haube in Umluftversion installiert, den Kamin mit den Langlöchern nach oben drehen. Umgekehrt die Langlöcher für den Fall der Installation in Abluftversion nach unten drehen.
- Das obere Kaminteil von unten nach oben einfügen und mit den 2 zuvor entfernten Schrauben am Gitter am oberen Teil befestigen. Bei Installation in Umluftversion darauf achten, dass die Langlöcher des Kaminteils am Luftaustritt des Filteranschlussstücks 15 sitzen.
- Die Beleuchtungsgruppe durch Herausziehen auf die entsprechende Kerbe öffnen. Den Befestigungsstift lösen und die Beleuchtungsgruppe vom Haubenkörper aushaken.
- Den Fettfilter ausbauen: Zur Rückseite des Gruppe schieben und gleichzeitig nach unten ziehen.
• Eventuelle Aktivkohlefilter ausbauen.
• Die Fixierung des Haubenkörpers am Gitter prädisponieren: Die 4 Schrauben 12f in ihre Sitze eindrehen. Mindestens 4-5 mm Platz zwischen dem Schraubenkopf und der Gitterplatte lassen. - Den Haubenkörper am Gitter einhaken und nach links bis zum Anschlag drehen. Die Schrauben sofort festziehen, um einen unabsichtlichen Sturz des Haubenkörpers zu verhindern.

- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschaltet werden.
- Kontrollieren, dass der Verbinder des Speisekabels korrekt in die Steckdose des Gebläses eingesteckt ist.
- Den Verbinder des Steuerungen Cmd anschließen.
- Den Verbinder der Spots Lux bei der entsprechenden Steckdose hinter dem Deckel der Beleuchtungsgruppe einstecken.
• Die beiden steuerseitigen Schenkel öffnen. - Den Fettfilter entfernen.

| Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher auf die Gebläsetaste 0/1 drückt. | |||
| TASTE LED | FUNKTION | ||
| L | 0/1 Beleuchtung Ein-und Ausschalten der Beleuchtung. | L | |
| T1 | 0/1 Motor Schaltet die Haube aus wenn die Taste für ungefähr 2” gedrückt wird | T1 | |
| Blinklicht | Luftaustausch 24h | T2 | |
| Wird durch cirka5" dauerndes Drücken der Taste aktiviert. Ermöglicht eine Absaugleistung von 100m3/h bei einem Geräuschpegel von nur 28dB(A). Die Aktivierung kann bei jeder Geschwindigkeitseinstellung, auch bei abgeschalteter Haube, erfolgen. Für die Deaktivierung die Taste cirka5" lang drücken. | T3 | ||
| T4 | |||
| S1 | |||
| T2 | Geschwindig keitsstufe | Eingeschaltet Blinklicht | Zweite Geschwindigkeitsstufe. |
| Delay (30') | |||
| Bei cirka 2" dauerndem Drücken der Taste wird die um 30' verzögerte Automatikabschaltung aktiviert. Eignet sich zur kompletten Beseitigung von Restgerüchen. Kann bei jeder Geschwindigkeitseinstellung aktiviert werden; die Deaktivierung erfolgt durch kurzen Druck der Taste T1. | |||
| T3 | Geschwindig-keitsstufe | Eingeschaltet | Dritte Geschwindigkeitsstufe. |
| T4 | Geschwindig-keitsstufe | Ständiges Aufleuchten | Höchste Geschwindigkeitsstufe. |
| Blinklicht | Intensivstufe. | ||
| Bei sehr starker Kochdunstentwicklung geeignet. Wird durch 2” langes Drücken auf diese Taste aktiviert. Nach 10 Minuten schaltet sich das Gebläse automatisch auf die vorher gewählte Stufe zurück. Kann auch manuell unterbrochen werden indem man einfach auf eine andere Taste drückt. | |||
| S1 | Led | Ständiges Aufleuchten | signalisiert die Sättigung der Metall ettfilter und dass eine Reinigung erforderlich ist. Dieser Alarm wird nach 100 effektiven Arbeitsstunden der Haube aktiviert. (Für Reset siehe Abschnitt Wartung) |
| Blinklicht | signalisiert die Sättigung des Aktivkohle-Geruchsfilters, der ausgetauscht werden muss; die Metallfettfilter müssen ebenfalls gewaschen werden. Die Sättigungsanzeige des Aktivkohle-Geruchsfilters wird nach 200 effektiven Arbeitsstunden der Haube aktiviert. (Für Aktivierung und Reset siehe Abschnitt Wartung) | ||
FERNBEDIENUNG (OPTION)
Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standard- typs LR03-AAA versorgt wird.
• Die Fernbedienung nicht in die Nähe von Hitzequellen legen.
- Batterien müssen vorschriftsmäßig entsorgt werden.

Rücksetzen der Sättigungsanzeige
- Licht und Gebläsemotor abschalten.
- Mindestens 3 Sekunden lang die Taste T3 drücken, bis die Leds zur Bestätigung zu blinken beginnen.
Filterreinigung
• Die Filter können im Geschirrspüler gewaschen werden und sind dann zu reinigen, wenn die Led S1 zu sich einschalten beginnt bzw. zumindest nach 2-monatigem Betrieb oder bei starkem Einsatz auch häufiger.
• Die Beleuchtungsgruppe öffnen, indem sie am entsprechenden Schlitz abgezogen wird.
- Die Filter nacheinander aushaken, indem sie auf die Rückseite der Haube geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
- Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.
• Die Beleuchtungsgruppe wieder montieren.

Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist bei Blinken der Led S1 oder zumindest alle 4 Monate auszutauschen. Die Sättigungsanzeige erfolgt nur bei laufendem Gebläsemotor.
Aktivierung der Sättigungsanzeige
- Bei Hauben mit Umluftbetrieb erfolgt die Aktivierung der Sättigungsanzeige bei der Installation oder später.
- Die Beleuchtung und den Gebläsemotor abschalten. Die Haube vom Stromnetz trennen, indem der zwischengeschaltete zweipolige Schalter oder der Hauptschalter betätigt wird.
- Den Anschluss wieder herstellen, indem die Taste T1 gedrückt gehalten wird.
• Die Taste loslassen; alle fünf Leds leuchten pausenlos auf. - Innerhalb von 3 Sekunden die Taste T1 solange drücken, bis die Leds T1 und T4 zur Bestätigung zu blinken beginnen:
2-maliges Blinken der Leds - Sättigungsanzeige Aktivkohle-Geruchsfilter AKTIVIERT 1-maliges Blinken der Leds - Sättigungsanzeige Aktivkohle-Geruchsfilter DEAKTIVIERT
AUSTAUSCHEN
Rücksetzen der Sättigungsanzeige
• Die Beleuchtung und den Gebläsemotor abschalten.
• Die Taste T3 für mindestens 4 Sekunden drücken, bis die Leds T1 und T4 zur Bestätigung zu blinken beginnen.

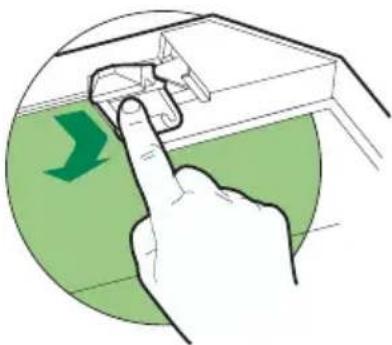

Austauschen der Filter
• Die Beleuchtungsgruppe durch Ziehen des entsprechenden Hebels öffnen..
• Die Metallfettfilter entfernen.
- Den gesättigten Aktivkohle-Geruchsfilter aushaken.
- Den neuen Filter in seinem Sitz einhaken.
• Die Metallfettfilter wieder montieren.
• Die Beleuchtungsgruppe wieder montieren.

• Die Lampe vorsichtig aus der Lampenfassung ziehen.
- Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.

ELEKTRISCHE AANSLUITING
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
