Cylindre Isla - Cappa MEPAMSA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa isola cilindrica
Marca	Mepamsa
Modello	Cilindro Isla
Dimensioni (altezza x diametro)	120 cm x 50 cm
Peso netto	12 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza motore	250 W
Livello sonoro max	65 dB(A)
Portata d'aria max	800 m³/h
Numero di velocità	3
Illuminazione	LED integrato (2 x 3 W)
Tipo di filtro	Filtri a carbone attivo (ricaricabili) + filtro metallico antigrasso
Funzioni principali	Estrazione, riciclo, telecomando incluso, timer
Manutenzione e pulizia	Pulire i filtri metallici in lavastoviglie ogni mese; sostituire i filtri a carbone ogni 4-6 mesi
Sicurezza	Arresto automatico in caso di surriscaldamento, protezione contro il ritorno di fiamma
Ricambi e riparabilità	Filtri, lampadine LED, telecomando disponibili; durata stimata 10 anni
Informazioni generali	Installazione a isola, condotto di uscita Ø 150 mm, classe energetica A+

Domande frequenti - Cylindre Isla MEPAMSA

Come installare la cappa Cilindro Isla?

L'installazione deve essere eseguita da un professionista qualificato. Fissare il supporto al soffitto, collegare il condotto di scarico (Ø 150 mm) e collegare l'alimentazione elettrica. Seguire scrupolosamente lo schema fornito nel manuale.

Come pulire i filtri della cappa?

I filtri metallici antigrasso si puliscono in lavastoviglie a 65°C o a mano con una spazzola morbida. I filtri a carbone devono essere sostituiti ogni 4-6 mesi a seconda dell'uso.

Il telecomando non funziona più, cosa fare?

Controllare le batterie del telecomando e sostituirle se necessario. Assicurarsi che nessun ostacolo disturbi il segnale. Se il problema persiste, contattare il servizio post-vendita.

Perché la cappa fa rumore?

Un rumore anomalo può provenire da un filtro ostruito o da un condotto mal fissato. Pulire i filtri e verificare i fissaggi. Il livello sonoro massimo è di 65 dB(A) alla velocità elevata.

Posso utilizzare la cappa in modalità riciclo?

Sì, la cappa Cilindro Isla può funzionare in modalità riciclo con filtri a carbone attivo (forniti). In questo caso, l'aria viene filtrata e rimessa nella stanza.

Come impostare il timer?

Premere il tasto 'Timer' del telecomando o del pannello di controllo. La cappa si spegnerà automaticamente dopo 15 minuti. È possibile regolare la durata a seconda dei modelli.

Qual è la potenza luminosa della cappa?

La cappa è dotata di due lampadine LED da 3 W ciascuna, che offrono un'illuminazione calda e omogenea per il piano di cottura.

Come sostituire le lampadine LED?

Scollegare la cappa, rimuovere il coperchio dell'illuminazione, sganciare la lampadina difettosa e inserire quella nuova. Utilizzare esclusivamente lampadine LED dello stesso riferimento (disponibili come ricambi).

La cappa non si accende, cosa controllare?

Verificare che l'apparecchio sia ben collegato e che l'interruttore non sia scattato. Assicurarsi che il telecomando sia funzionante. Se il problema persiste, contattare un tecnico.

Dove trovare i ricambi per la cappa Cilindro Isla?

I ricambi (filtri, lampadine, telecomando) sono disponibili sul sito ufficiale Mepamsa o presso rivenditori autorizzati. Consultare il manuale per i riferimenti esatti.

MANUALE UTENTE Cylindre Isla MEPAMSA

Libretto di Istruzioni INDICE

CONSIGLI E SUGGERIMENTI 7
CARATTERISTICHE 8
INSTALLAZIONE....10
USO 14
MANUTENZIONE 15

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe la accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  • Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

* Dimensioni per cappa in versione aspirante.
** Dimensioni per cappa in versione filtrante.

Componenti

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Filtri, Camino Inferiore

2 1 Camino superiore

7.1 1 Traliccio telescopico completo di Aspiratore, formato da:

7.1a 1 Traliccio superiore

7.1b 1 Traliccio inferiore

9 1 Flangia di riduzione ø 150-120 mm

10 1 Flangia ø 120 mm

10a 1 Flangia con Valvola

15 1 Raccordo Uscita Aria Filtrante

25 2 Fascette stringitubo

Rif. Q.tà Componenti di Installazione

11 4 Tasselli ø 10

21 1 Dima di foratura

22 4 Rondelle ø 6,4

23 4 Dadi M6

Q.tà Documentazione

1 Libretto Istruzioni

Foratura Soffitto/Mensola e Fissaggio Traliccio

FORATURA SOFFITTO/MENSOLA

• Con l'ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura.
• Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della Dima agli assi del Piano di Cottura.
• Segnare i centri dei Fori della Dima.

• Forare i punti seguenti:

• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.

• Soffitto in Laterizio a camera d'aria, con spessore resistente di 20 mm: ø 10 mm (inserire subito i Tasselli 11 in dotazione).
• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.
• Mensola in Legno: 7 mm.
  • Passaggio del Cavo elettrico di Alimentazione: ∅ 10 mm.

- Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacuazione Esterna.

- Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:

• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
- per Laterizio a camera d'aria, con spessore resistente di 20 mm circa, Viti 12h, in dotazione.
• per Travatura di legno, Viti per legno, non in dotazione.
• per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.

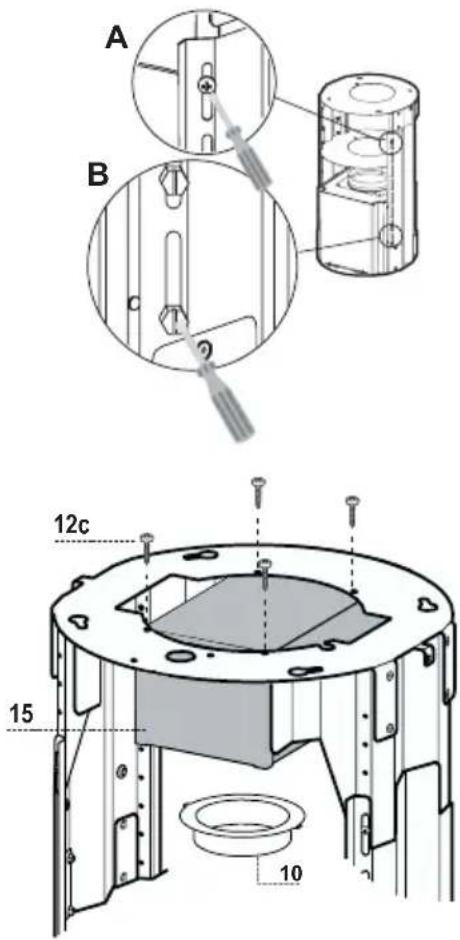

PREPARAZIONE DEL TRALICCIO PER LA CONNESIONE FILTRANTE

Nel caso in cui si installi la cappa in versione filtrante bisogna predisporre nel traliccio tutti i raccordi necessari per tale versione. Per facilitare l'installazione dei particolari per la versione filtrante è necessario allungare il traliccio, procedere come segue:

• Svitare le due viti che fissano il camino superiore 2.1 al traliccio e sfilare il camino.
• Svitare le quattro viti di sicurezza poste in alto nella zona di separazione del traliccio. (A)
• Svitare le otto viti metriche che uniscono le due colonne, poste ai lati del traliccio. (B)

Installazione dei componenti per versione filtrante:

• Fissare il raccordo filtrante 15 alla parte superiore del traliccio utilizzando le 4 viti 12c in dotazione.
• Agganciare con movimento rotativo la flangia (ø120) 10 alla parte inferiore del raccordo filtrante 15.
• Inserire la flangia di riduzione 9 sull'uscita dell'aspiratore.

- A questo punto bisogna collegare le due flangie con un tubo, per calcolare l'altezza del tubo occorre stimare l'altezza della cappa (mm) e sottrarre 615 mm. (H tubo = H cappa-615).

- Allungare il traliccio tanto da permettere l'inserimento del tubo e riposizionarlo bloccando il tubo tra le due flangie. Verificare se l'altezza del traliccio è adeguata all'altezza desiderata della cappa (H traliccio = H cappa - 184). Regolare l'altezza desiderata del traliccio e riavvitare le viti precedentemente tolte. Per garantire una maggiore stabilità al traliccio riavvitare le quattro viti di sicurezza sull'ultimo foro disponibile.

- Fissare il tubo con le fascette stringitubo 25 in dotazione.

FISSAGGIO TRALICCIO

- Sollevare il traliccio facendo attenzione che l'indice posto sopra la piastra del traliccio sia nella parte anteriore.

- Incastrare le asole del traliccio sulle due viti predisposte precedentemente al soffitto e ruotare fino al centro dell'asola di regolazione.

- Stringere le due viti e avvitare le altre due in dotazione; prima di serrare definitivamente le viti è possibile effettuare delle regolazioni ruotando il traliccio, facendo attenzione che le viti non escano dalla sede dell'asola di regolazione.

- Il fissaggio del Traliccio deve essere sicuro in relazione sia al peso della Cappa sia alle sollecitazioni causate da occasionali spinte laterali all'Apparecchio montato. A fissaggio avvenuto verificare quindi che la base sia stabile anche se il Traliccio è sollecitato a flessione.

- In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l'Installatore dovrà provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

Collegamento tubo ∅ 150

• Inserire la Flangia 150 10a sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

Collegamento tubo ∅ 120

• Per collegamento con tubo 120 mm, inserire la Flangia di riduzione 9 sulla flangia 150 10a precedentemente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

Montaggio Camino e Fissaggio Corpo Cappa

Il camino va girato con le asole verso l'alto in caso di installazione della cappa in versione filtrante, viceversa con le asole verso il basso in caso di installazione in versione aspirante.

• Infilare dal basso verso l'alto il Camino superiore e fissarlo nella parte superiore al Traliccio con 2 Viti tolte in precedenza, prestando attenzione nel caso di installazione filtrante che le asole del camino sia in corrispondenza dell'uscita del raccordo filtrante 15.
• Aprire il gruppo illuminazione tirandolo sull'apposita intacca, sganciarlo dal corpo cappa facendo scorrere l'apposito perno di fissaggio.
• Togliere il Filtro Antigrasso, spingendolo verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
• Predisporre il fissaggio del corpo cappa al traliccio avvitando le 4 Viti 12f nelle apposite sedi. Lasciare almeno 4-5 mm di spazio tra la testa della vite e la piastra del traliccio.
• Agganciare il corpo cappa al traliccio e ruotare verso sinistra fino alla battuta, procedere immediatamente al bloccaggio delle viti così da evitare un'accidentale caduta del corpo cappa.

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Assicurarsi che il connettore del Cavo alimentazione sia correttamente inserito nella presa dell'Aspiratore.
  • Collegare il connettore dei Comandi Cmd.
• Collegare il connettore dei Faretti Lux alla presa predisposta dietro al coperchio del gruppo illuminazione.
• Per la Versione Filtrante montare il Filtro Antiodore al Carbone attivo.
• Rimontare il Filtro Antigrasso e successivamente il gruppo illuminazione.

Quadro comandi
La cappa può essere accesa direttamente alla velocità desiderata, premendo il relativo tasto senza passare per il tasto 0/1 motore. Con questa elettronica la cappa può essere utilizzata sia in modalità Manuale che Automatica.

TASTO	LED	FUNZIONI
L	-	Accende e spegne l'impianto di illuminazione.	L
T1	0/1 Motore acceso	Prima velocità.	T1 1/24
	Spegne la cappa se premuto per circa 2".		T2 2/D
	Lampeggiante	Ricambio 24hSi attiva premendo per circa 5" il tasto.Consente un'aspirazione di 100 m3/h con una rumorosità di appena 28dB(A).L'attivazione è possibile da qualsiasi posizione anche a cappa spenta. Per disattivare premere il tasto per circa 5".	T3 3
			T4 4/i
			S1 F
T2	Velocità	acceso	Seconda velocità.
		Lampeggiante	Delay (30')Premendo per circa 2" il tasto, si attiva lo spegnimento automatico ritardato di 30'. Adatto per completare l'eliminazione di odori residui. Attivabile da qualsiasi posizione, si disattiva premendo brevemente il tasto T1.
T3	Velocità	Fisso	Terza velocità.
T4	Velocità	Fisso	Velocità massima.
		Lampeggiante	Velocità intensiva.Adatta a fronteggiare le massime emissioni di fumi di cottura. Si attiva premendo per circa 2" il tasto. Si spe-gne automaticamente dopo 10 minuti dall'entrata in funzione. Può essere disinserita manualmente premendo qualsiasi tasto velocità.
S1	Led	Fisso	Segnala l'allarme saturazione Filtri Antigrasso Metal-lici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. (Reset vedi parag. Manutenzione)
		Lampeggiante	Segnala, quando è attivato, l'allarme saturazione Filtro Antiodore al Carbone Attivo, che deve essere sostitui-to; devono anche essere lavati i Filtri Antigrasso Met-tallici. L'allarme saturazione Filtro Antiodore al Car-bone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa. (Attivazione e Reset vedi parag. Manutenzione)

Questo apparecchio può essere comandato per mezzo di un tele- comando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA.

• Non riporre il telecomando in prossimità di fonti di calore.
- Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

Filtri antigrasso metallici

PULIZIA FILTRI ANTIGRASSO METALLICI

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto T3 per almeno 3 secondi, sino al lampeggio di conferma dei led.

Pulizia Filtri

• Sono lavabili in lavastoviglie e necessitano di essere lavati quando si accende il led S1 o al massimo ogni 2 mesi di utilizzo.
• Aprire il gruppo illuminazione tirandolo sull'apposita intacca.

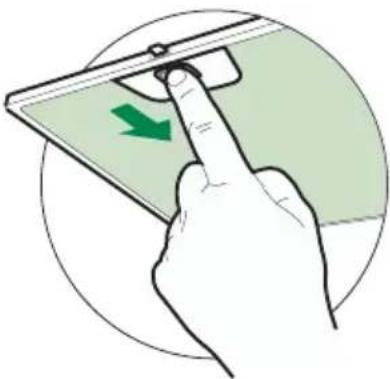

• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Richiudere il gruppo illuminazione.

Non è lavabile e non è rigenerabile, va sostituito quando il led S1 lampeggia o almeno ogni 4 mesi. La segnalazione di allarme si verifica solo quando é azionato il Motore di aspirazione.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Scollegare la cappa dall'alimentazione di rete.
• Ripristinare il collegamento tenendo premuto il tasto T1.
• Rilasciare il tasto, tutti e cinque i led sono accesi in posizione fissa
• Entro 3 secondi premere il Tasto T1 sino al lampeggio di conferma dei Led T1 e T4:
• 2 lampeggi Led - Allarme saturazione Filtro antiodore al Carbone attivo ATTIVATO.
• 1 lampeggio Led - Allarme saturazione Filtro antiodore al Carbone attivo DISATTIVATO.

SOSTITUZIONE

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione
• Premere il tasto T3 per almeno 4 secondi, sino al lampeggio di conferma dei led.

Sostituzione Filtro

• Aprire il gruppo illuminazione tirando l'apposita intacca.
• Rimuovere il Filtro antigrasso
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare il Filtro antigrasso e il gruppo illuminazione.

SOSTITUZIONE LAMPADE

Lampade alogene da 20 W

• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione ad inserire correttamente i due spinotti nella sede del Supporto.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
