Cylindre Isla - Afzuigkap MEPAMSA - Gratis gebruiksaanwijzing en handleiding

Producttype	Cilindrische eilandkap
Merk	Mepamsa
Model	Cylindre Isla
Afmetingen (hoogte x diameter)	120 cm x 50 cm
Netto gewicht	12 kg
Voeding	220-240 V ~ 50 Hz
Motorvermogen	250 W
Maximaal geluidsniveau	65 dB(A)
Maximaal luchtdebiet	800 m³/h
Aantal snelheden	3
Verlichting	Ingebouwde LED (2 x 3 W)
Filtertype	Actieve koolstoffilters (herbruikbaar) + metalen vetfilter
Hoofdfuncties	Afzuiging, recirculatie, afstandsbediening inbegrepen, timer
Onderhoud en reiniging	Maandelijks de metalen filters in de vaatwasser reinigen; koolstoffilters elke 4-6 maanden vervangen
Veiligheid	Automatische uitschakeling bij oververhitting, vlambescherming
Reserveonderdelen en repareerbaarheid	Filters, LED-lampen, afstandsbediening beschikbaar; geschatte levensduur 10 jaar
Algemene informatie	Installatie als eiland, afvoerkanaal Ø 150 mm, energieklasse A+

Veelgestelde vragen - Cylindre Isla MEPAMSA

Hoe installeer ik de Cylindre Isla afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Bevestig de steun aan het plafond, sluit het afvoerkanaal (Ø 150 mm) aan en sluit de stroomtoevoer aan. Volg nauwgezet het schema in de handleiding.

Hoe reinig ik de filters van de afzuigkap?

De metalen vetfilters worden gereinigd in de vaatwasser op 65°C of met de hand met een zachte borstel. De koolstoffilters moeten elke 4 tot 6 maanden worden vervangen, afhankelijk van het gebruik.

De afstandsbediening werkt niet meer, wat nu?

Controleer de batterijen van de afstandsbediening en vervang ze indien nodig. Zorg ervoor dat er geen obstakels zijn die het signaal blokkeren. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Waarom maakt de afzuigkap geluid?

Een abnormaal geluid kan worden veroorzaakt door een verstopt filter of een loszittende leiding. Reinig de filters en controleer de bevestigingen. Het maximale geluidsniveau is 65 dB(A) op hoge snelheid.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de Cylindre Isla afzuigkap kan werken in recirculatiemodus met actieve koolstoffilters (meegeleverd). In dat geval wordt de lucht gefilterd en terug de kamer in geblazen.

Hoe stel ik de timer in?

Druk op de 'Timer'-toets op de afstandsbediening of het bedieningspaneel. De afzuigkap schakelt na 15 minuten automatisch uit. U kunt de duur aanpassen afhankelijk van het model.

Wat is het lichtvermogen van de afzuigkap?

De afzuigkap is uitgerust met twee LED-lampen van 3 W elk, die een warm en gelijkmatig licht bieden voor uw kookplaat.

Hoe vervang ik de LED-lampen?

Koppel de afzuigkap los, verwijder de lampenkap, wip de defecte lamp eruit en plaats de nieuwe. Gebruik uitsluitend LED-lampen met dezelfde referentie (verkrijgbaar als reserveonderdeel).

De afzuigkap gaat niet aan, wat moet ik controleren?

Controleer of het apparaat goed is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Zorg ervoor dat de afstandsbediening werkt. Als het probleem aanhoudt, neem dan contact op met een technicus.

Waar vind ik reserveonderdelen voor de Cylindre Isla afzuigkap?

De reserveonderdelen (filters, lampen, afstandsbediening) zijn verkrijgbaar op de officiële Mepamsa-website of bij erkende verkopers. Raadpleeg de handleiding voor de exacte referenties.

GEBRUIKSAANWIJZING Cylindre Isla MEPAMSA

Gebruiksaanwijzing INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 47
EIGENSCHAPPEN....48
INSTALLATIE ....50
GEBRUIK....54
ONDERHOUD 55

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektrici-teitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

* Afmetingen voor afzuigkap in afzuigversie.
** Afmetingen voor afzuigkap in filterversie.

Onderdelen

Ref. Aantal Productonderdelen

1	1	Afzuigkap compleet met: Bedieningen, Lichtgroep, Filters, Onderstuk Schouw
2	1	Bovenstuk Schouw
7.1	1	Telescopisch Frame compleet met Afzuiggroep be-staande uit:
7.1a	1	Bovenstuk	Frame
7.1b	1	Onderstuk	Frame
9	1	Reductieflens ø 150-120 mm
10	1	Flens ø 120 mm
10a	1	Toom met Klep
15	1	Verbindingsstuk Luchtuitlaat Filterversie
25	2	Leidingklemmen
Ref.	Aantal	Installatieonderdelen
11	4	Pluggen ø 10
12c	4	Schroeven 2,9 x 6,5
12f	4	Schroeven M6 x 15
12g		4	Schroeven M6 x 80
12h		4	Schroeven 5,2 x 70
21		1	Boormal
22		4	Ringetjes ø 6,4
23		4	Moeren M6
Aantal Documentatie
		1	Gebruiksaanwijzing

• Teken met behulp van een looddraad op het plafond/de draagplank het midden van de kookplaat af.
• Houd de bijgeleverde boormal 21 tegen het plafond/de plank, en laat het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat.
• Teken de middelpunten van de gaten van de boormal af.

• Boor gaten in de afgetekende punten:

• Plafond van massief beton: volgens de gebruikte betonpluggen.

• Plafond van steen met luchtkamer, met resistente dikte van 20 mm: ø 10 mm.(schuif onmiddellijk de bijgeleverde pluggen 11 in de gaten).
• Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.
• Houten planken: φ 7 mm.
• Doorvoer van de elektrische voedingskabel: φ 10 mm.
• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding naar buiten.

- Zet de twee schroeven vast in kruisvorm, maar laat een ruimte vrij van 4-5 mm tussen de schroef en het plafond:

• voor massief beton, betonpluggen, niet bijgeleverd.

• voor bakstenen muur met luchtkamer, met een resistente dikte van ongeveer 20 mm, worden de schroeven 12h bijgeleverd.
  • voor houten balken, 4 houtschroeven, niet bijgeleverd.
  • voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverd.

VOORBEREIDING VAN HET FRAME VOOR DE AANSLUITING VAN DE AFZUIGKAP IN FILTERVERSIE

Indien U de afzuigkap in filterversie wenst te installeren, dient U het frame te voorzien van alle nodige verbindingsstukken. Om de onderdelen voor de filterversie op een eenvoudige manier te kunnen monteren, dient U het frame te verlengen. U gaat hiervoor als volgt te werk:

• Draai de twee schroeven los die het bovenstuk van de schouw 2.1 vasthouden aan het frame en verwijder het.
• Maak de vier veiligheidsschroeven los die zich bovenop het frame bevinden. (A)
• Maak de acht metrische schroeven los die zich aan de zijkanten van het frame bevinden en de twee kolommen bij elkaar houden. (B)

Montage van de onderdelen voor de filterversie:

• Maak de filteraansluiting 15 vast aan het bovenste gedeelte van het frame met behulp van de 4 bijgeleverde schroeven 12c.
• Zet door middel van een draaiende beweging de flens (ø120) 10 vast aan het onderste gedeelte van de filteraansluiting 15.
• Plaats de reductieflens 9 op de uitlaat van de afzuigkap.
• Vervolgens dient U deze twee flensen met elkaar te verbinden door middel van een buis. Om de hoogte van deze buis te berekenen, dient U de hoogte van de afzuigkap te meten (in mm) en er 615 mm af te trekken. (H buis = H afzuigkap-615).
• Verleng daarna het frame opdat U de buis er zou kunnen tussensteken en plaats het vervolgens terug en blokkeer de buis tussen de twee flensen. Controleer of de hoogte van het frame is aangepast aan de gewenste hoogte van de afzuigkap (H frame = H afzuigkap - 184). Regel eventueel de gewenste hoogte van het frame wat bij en zet opnieuw de schroeven vast die U eerder verwijderde. Om een hogere stabiliteit te verzekeren aan het frame, schroeft U eveneens de vier veiligheidsschroeven opnieuw vast in het laatste vrije gat.
• Zet de buis vast met behulp van de bijgeleverde leidingklemmen 25.

BEVESTIGING FRAME

- Til het frame op maar zorg ervoor dat de inkerving in de plaat van het frame naar voren is gericht.

- Zet de haken van het frame over de twee schroeven die U eerder in het plafond plaatste en schuif tot in het midden van de haak.

- Schroef deze twee schroeven goed aan en zet ook de andere twee bijgeleverde schroeven vast. Vooraleer U de schroeven definitief vastschroeft, kan U nog wel wat bijpassen door het frame rond te draaien. Let wel op dat de schroeven niet uit de bevestigingsshaken schuiven.

- De bevestiging van het frame moet zowel zijn berekend op het gewicht van de afzuigkap, als op de druk die veroorzaakt wordt door eventuele stoten tegen de zijkant van het gemonteerde apparaat. Controleer na het bevestigen van het frame of de basis stabiel genoeg is, ook als er tegen het frame wordt aangeduwd.

- Als het plafond niet stevig genoeg is op de plaats waar de afzuigkap wordt opgehangen, dient de installateur het plafond te verstevigen met platen en tegenplaten die goed bevestigd worden aan delen met een resistente structuur.

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

Leiding van ø150

• De Toom met Klep 10a worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen.

Het benodigde materiaal wordt niet bij de wasemkap geleverd.

Leiding van ø120

• Voor verbinding met een leiding van φ 120 mm, moet de reductieflens 9 op de Toom met Klep 10a worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen.

Het benodigde materiaal wordt niet bij de wasemkap geleverd.

- Verwijder de eventuele geurfilters met actieve koolstof.

Montage van de Schouw en Bevestiging van de afzuigkap

De schouw dient gedraaid te worden met de haken naar boven gericht als U de afzuigkap in filterversie wenst te installeren, en met de haken naar beneden gericht als U de kap in afzuigversie wenst te installeren.

• Laat het bovenstuk van de schouw over het frame gaan van beneden naar boven en maak het bovenaan het frame vast met behulp van de 2 schroeven die U eerder verwijderde. Als U de kap in filterversie installeert, dient U te controleren of de haken van de schouw overeenstemmen met de uitlaat van de filter-aansluiting 15.
• Open de lichtgroep door aan het daarvoor bestemde hendeltje te trekken en haak de lichtgroep van de afzuigkap door de bevestigingspen te verschuiven.
• Verwijder de vetfilter door hem naar de achterkant van de groep te duwen en hem gelijktijdig naar beneden te trekken.
• Verwijder eventuele geurfilters met actieve koolstof.
• Bevestig de afzuigkap aan het frame door de 4 schroeven 12f vast te zetten in de daarvoor bestemde gaten. Laat minstens een ruimte vrij van 4-5 mm tussen het hoofd van de schroef en de plaat van het frame.
• Haak dan de afzuigkap vast aan het frame en draai naar links rond tot het blokkeert; zet onmiddellijk de schroeven stevig vast zodat de afzuigkap niet ongelukkig naar beneden kan vallen.

• Sluit de kap aan op de netvoering en installeer hierbij een tweepolige schakelaar met een opening tussen de contacten van tenminste 3 mm tussen de kap en het net.
• Verzeker u ervan dat de connector van de voedingskabel correct in de aansluiting van de afzuiger zit
• Sluit de connector van de bedieningen Cmd aan.
• Sluit de connector van de lichten Lux aan op de aansluiting achter het deksel van de lichtgroep.
• Monteer voor de filterversie het geurfilter met actieve koolstof.
• Plaats de lichtgroep terug

De wasemkap kan rechtstreeks ingeschakeld worden op de gewenste snelheid, door de desbetreffende toets in te drukken zonder eerst de toets 0/1 motor te bedienen.

TOETS LED FUNCTIONS

L	0/1 Licht Schakelt de verlichting aan en uit.
T1	0/1 Motor brandt Schakelt de wasemkap uit als hij ongeveer 1" ingedrukt wordt.
	knipperend	Luchtrecirculatie 24hWordt geactiveerd door ongeveer 5" op de toets te drukken. Hiermee is een zuigsnelheid van 100 m3/h met een geluidsniveau van slechts 28dB(A) mogelijk.Deze functie kan vanuit elke snelheid geactiveerd worden, ook bij uitgeschakelde afzuigkap. Druk ongeveer 5" op de toets om de functie uit te schakelen.	L1- *T2- 2/D T3- 3 T4- 4/i S1- F
T2	Snelheid brandt	Tweede snelheid.
	Knipperend	Delay (30')Door ongeveer 2" op de toets te drukken wordt de automatisch vertraagde uitschakeling van 30' geactiveerd. Geschikt om restgeurtjes te verwijderen. Deze functie kan vanuit elke snelheid worden geactiveerd door kort op de toets T1 te drukken.
T3	Snelheid brandt	Derde snelheid.
T4	Snelheid permanent	Maximum snelheid.
	knipperend	Intensieve snelheid.Geschikt om de sterkste kookdampen af te voeren.Wordt geactiveerd door de toets ongeveer 2Ó ingedrukt te houden.Wordt 10min.nadat hij in werking getreden is automatisch uitgeschakeld.Kan met de hand worden uitgeschakeld door een willekeurige andere toets in te drukken.
S1	Led permanent	Signaleert het alarm Verzadiging metalen vetfilters, hetgeen wil zeggen dat deze moeten worden afgewassen.Het alarm wordt na100 effectieve bedrijfsuren van de wasemkap geactiveerd.(Reset zie parag.Onderhoud)
	knipperend	Signaleert, wanneer hij geactiveerd wordt, het alarm Verzadiging actief koolstofffilter, hetgeen wil zeggen dat het moet worden vervangen; ook moeten de metalen vetfilters worden afgewassen.Het alarm Verzadiging actief koolstofffilter wordt na 200 effectieve bedrijfsuren van de wasemkap geactiveerd.(Activering en Reset zie parag. Onderhoud)

AFSTANDSBEDIENING (OPTIE)

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standaardtype LR03-AAA.

• Bewaar de afstandsbediening niet in de buurt van warmtebronnen.
• De batterijen mogen na gebruik niet in het milieu terechtkomen, gooi ze in de hiervoor bestemde afvalbakken.

Reset van het alarmsignaal

• Schakel de lichten en de afzuigmotor uit.
• Druk gedurende minstens 3 seconden op de toets T3, tot de led's knipperen ter bevestiging.

Schoonmaak van de Filters

• De filters zijn afwasbaar in de vaatwasmachine en moeten gereinigd worden wanneer de led S1 oplicht of ten laatste na 2 maanden gebruik.
• Open de lichtgroep met behulp van het hiervoor bestemde hendeltje.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters zonder ze te vouwen en laat ze drogen alvorens ze weer terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.
• Sluit de lichtgroep.

Het filter kan niet gewassen en niet geregenereerd worden en moet worden vervangen wanneer de led S1 knippert of minstens eenmaal in de 4 maanden. De alarmsignalering is alleen actief wanneer de afzuigmotor wordt gebruikt.

Activering van het alarmsignaal

- Bij de afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna.Schakel de lampen en de zuigmotor uit.

- Sluit de afzuigkap van het elektriciteitsnet af door de 2-polige schakelaar tussen de netvoeding met behulp van de hoofdschakelaar uit te schakelen.

- Sluit de afzuigkap weer aan door de toets T1 ingedrukt te houden.

- Laat de toets los. Alle vijf leds branden nu voortdurend.

- Druk binnen 3 seconden op de toets T1 totdat de leds T1 en T4 gaan branden ter bevestiging: 2 maal knipperen Led - Alarm actief koolstof-geurfilter verzadigd GEACTIVEERD. 1 maal knipperen Led - Alarm actief koolstof-geurfilter verzadigd GEDEACTIVEERD.

VERVANGING

Reset van het alarmsignaal

- Schakel de lichten en de afzuigmotor uit.

- Druk gedurende minstens 4 seconden op de toets T3, tot de led's knipperen ter bevestiging.

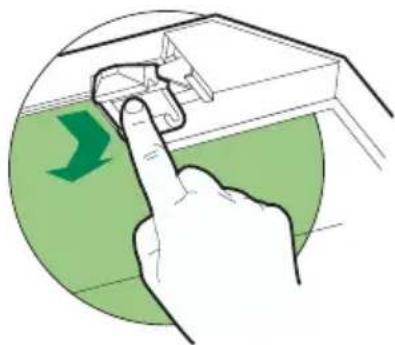

Vervanging van de Filter

- Open de lichtgroep door aan het hiervoor bestemde hendeltje te trekken.

• Verwijder de vetfilter

- Verwijder de verzadigde geurfilter met actieve koolstof door de haakies los te maken.

- Monteer de nieuwe geurfilter door hem goed op zijn plaats vast te drukken.

- Monteer opnieuw de vetfilter en de lichtgroep.

Halogeenlamp van 20 W.

• Haal de lamp uit de lamphouder met een lichte trekbeweging.
• Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de lamphouder worden gestoken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
