Producttype	Afzuigkap neerklapbaar
Merk	Mepamsa
Model	Campana Abatible 2106
Gebruik	Aan de muur, boven een kookplaat
Afvoermodi	Buitenafvoer of interne recirculatie
Uitlaatdiameter	100 of 120 mm
Aantal snelheden	3 snelheden (minimum, gemiddeld, maximum)
Verlichting	2 lampen van 40 W
Vetfilters	Metalen, vaatwasbestendig (elke 2 maanden)
Synthetisch filter	Met rode verzadigingsindicatoren, te vervangen (niet wasbaar)
Actief koolstoffilter	Voor recirculatiemodus, elke 4 maanden vervangen
Minimale afstand tot de kookplaat	65 cm
Elektrische voeding	Zie typeplaatje (netspanning, frequentie)
Elektrische klasse	Klasse I (met aarding) of klasse II (dubbele isolatie) afhankelijk van model
Installatie	Door een specialist, afvoernormen respecteren
Buitenonderhoud	Vochtige doek en neutraal reinigingsmiddel, geen schuurmiddelen of oplosmiddelen
Reserveonderdelen	Vetfilters, synthetisch filter, actieve koolstoffilters, lampen
Materiaal	Roestvrij staal (zichtbare delen)
Bediening	Toetsen: verlichting (L), motor (M), snelheid (V) – microschakelaar op voorpaneel
Meegeleverde accessoires	Boormal van karton, schroeven, pluggen, metalen beugels

Veelgestelde vragen - Campana Abatible 2106 MEPAMSA

Hoe installeer ik de afzuigkap Campana Abatible 2106?

De installatie moet door een specialist worden uitgevoerd. Bevestig eerst de uittrekbare metalen steun aan het voorpaneel, boor vervolgens de muur met behulp van de meegeleverde boormal. Hang de afzuigkap aan de metalen beugels en stel de achterste bevestigingen af voor het waterpas stellen.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand tussen de kookplaat en de afzuigkap is 65 cm.

Hoe reinig ik de vetfilters?

De metalen vetfilters worden elke twee maanden gewassen met een gewoon reinigingsmiddel. Ze kunnen ook in de vaatwasser worden gewassen. Om ze te demonteren, opent u het zuigrooster door de bevestigingsknoppen naar het midden te duwen en naar beneden te trekken.

Wanneer moet het actieve koolstoffilter worden vervangen?

Het actieve koolstoffilter moet elke vier maanden worden vervangen, of vaker als de afzuigkap intensief wordt gebruikt. Het is niet wasbaar of te regenereren.

Wat te doen als de verlichting niet werkt?

Controleer eerst of de lampen goed zijn vastgeschroefd. Werken ze nog steeds niet, vervang ze dan door lampen van dezelfde spanning en vermogen (40 W). Om erbij te kunnen, verwijdert u het metalen zuigrooster.

Hoe verander ik de zuigsnelheid?

Gebruik de toets V (snelheid) op het bedieningspaneel. Er zijn drie snelheden: 1 (minimum, stil), 2 (gemiddeld, normaal) en 3 (maximum, voor sterke geuren).

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder koolstoffilter?

Nee, de recirculatiemodus vereist absoluut de aanwezigheid van actieve koolstoffilters die in de afzuigkap zijn gemonteerd om geuren te filteren voordat de lucht weer in de kamer wordt gebracht.

Hoe bevestig ik de afzuigkap aan de muur?

Boor de muur met behulp van de kartonnen boormal, plaats de pluggen, bevestig vervolgens de twee metalen beugels met de meegeleverde schroeven. Hang de afzuigkap aan de beugels en stel de achterste bevestigingen af om de afzuigkap uit te lijnen.

Wat te doen als de afzuigkap lawaai maakt?

Zorg ervoor dat de vetfilters schoon zijn en dat het afvoerkanaal niet verstopt is. Controleer ook of de afzuigkap goed is bevestigd en waterpas staat. Ongewoon geluid kan duiden op een montage- of onderhoudsprobleem.

Hoe onderhoud ik de afzuigkap?

Reinig regelmatig de vetfilters (elke 2 maanden), vervang het actieve koolstoffilter (elke 4 maanden) en reinig de buitenkant met een vochtige doek en een neutraal reinigingsmiddel. Gebruik geen schuurmiddelen of oplosmiddelen.

GEBRUIKSAANWIJZING Campana Abatible 2106 MEPAMSA

Operating Instructions Mode d'emploi Bedienungsanleitung Istruzioni per l'uso Manual de instrucciones Gebruiksaanwijzing

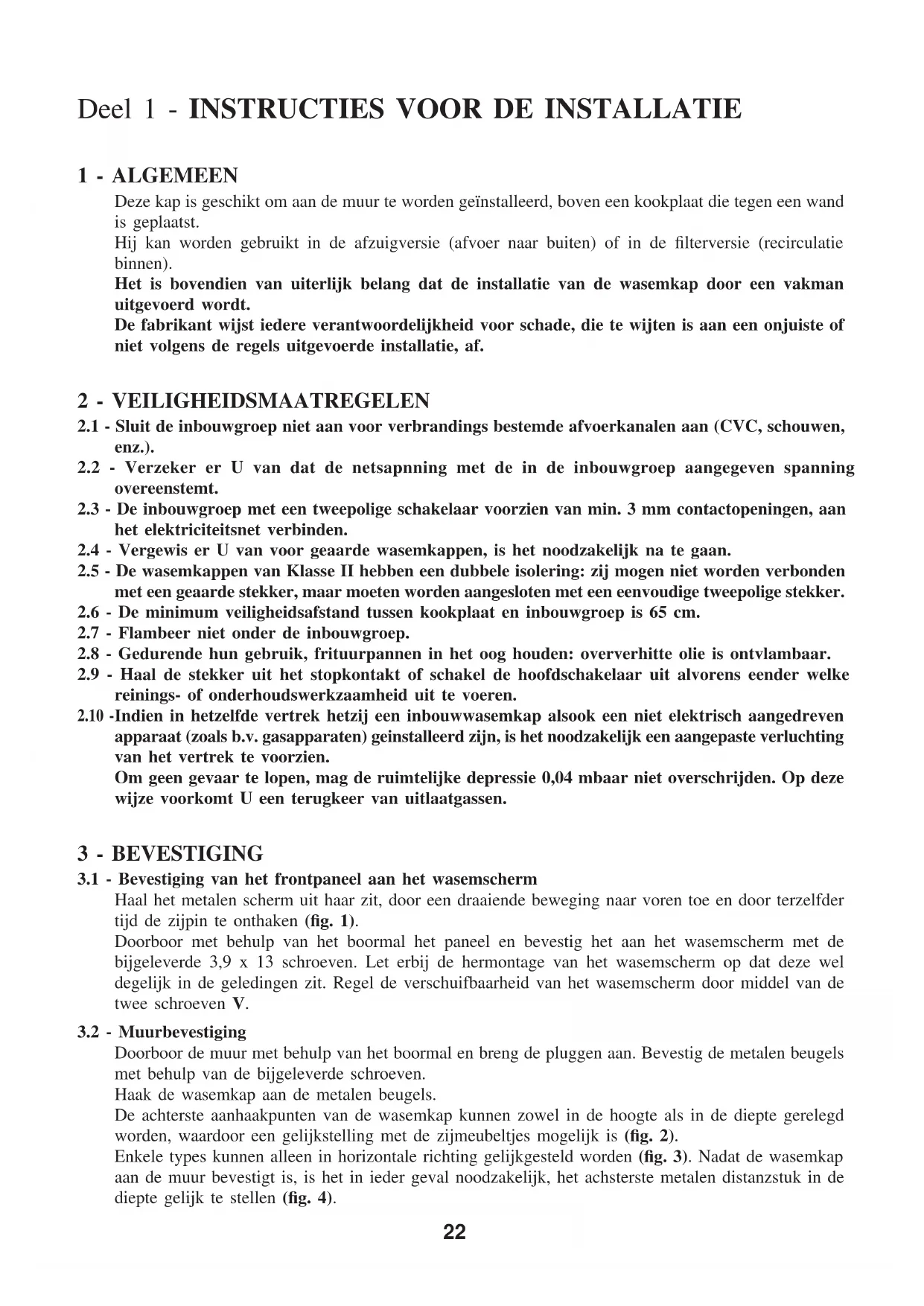

Part 1 - INSTALLATION INSTRUCTIONS

1 - GENERAL INFORMATION

3.2 - Fettfiltervlies

Deze kap is geschikt om aan de muur te worden geinstalleerd, boven een kookplaat die gegen een wand is geplaatst.

Hij kan worden gezruikt in de afzuigversie (afvoer maar buiten) of in de filterversie (recirculatie binnen).

Het is bovendien van uiterlijk belang dat de installmentie van de wasemkap door een vakmanuitgevoerd worden.

De fabrikant wijst iedere verantwoordelijkheid voor schade, die te wijten is aan een onjuiste of Niet volgens de regels uitgevoerde installmentie, af.

2 - VEILIGHEIDSMAATREGELEN

2.1 - Sluit de inbouwgroep Niet aan voor verbrandings bestemde afvoerkanalen aan (CVC, schouwen, enz.).
2.2 - Verzeker er U van dat de netsapnning met de in de inbouwgroep aangegeven spanning overeenstemt.
2.3 - De inbauwgroep met een tweepolige schakelaar voorzien van min. 3mm contactopeningen, aan het elektriciteitsnet verbinden.
2.4 - Vergewis er U van voor geaarde wasemkappen, is het noodzakelijk na te gaan.
2.5 - De wasemkappen van Klasse II hebben een dubbele isolering: zij mogen nicht worden verbonden met een geaarde stekker, maar要去en worden aangesloten met een eenvoudige tweepolige stekker.
2.6 - De minimum veiligheidsafstand:tussen kookplaat en inbouwgroep is 65~cm
2.7 - Flambeer nicht onder de inbouwgroep.
2.8 - Gedurende hun gebruik, frituurpannen in het oog houden: oververhitte olie is ontvlambaar.
2.9 - Haal de stekker uit het stopkontakt of schakel de hoofdschakelaar uit alvorens eender welke reinings- of onderhoudswerkzaamheid uit te voeren.
2.10 -Indien in hetzelfde vertrek hetzig een inbouwwasemkap alsook een nicht elektrisch aangedreten apparaat (zoals b.v. gasapparaten) geinstalleerd zich, is hetoodzakelijk een aangepaste verluchting van het vertrek te voorzien.

Om geen gevaar te lopen, mag de ruimtelijke depressie 0,04 mbaar nicht overschrijden. Op deze wijze voorkomt U een terugkeer van uitlaatgassen.

3 - BEVESTIGING

3.1 - Bevestiging van het frontpaneel aan het wasemschem

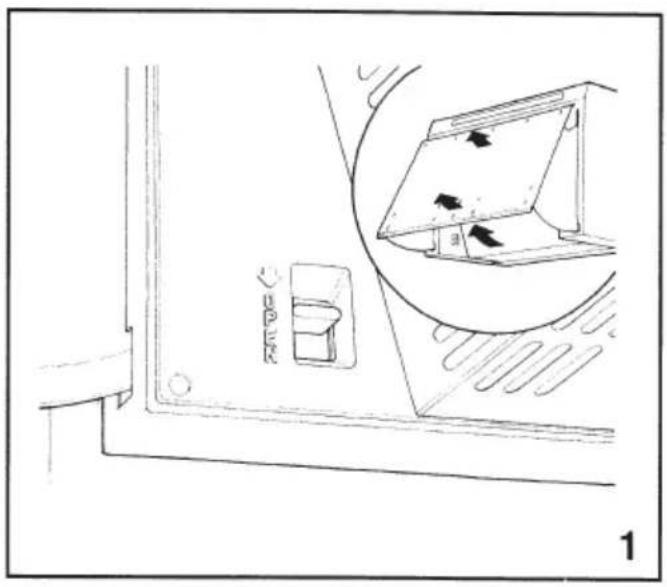

Haal het metalen scherm uit haar zit, door een draaiende bewegingaar voren toe en door terzelfder tijd de+zijpin te onthaken (fig.1).

Doorboor met behulp van het boormal het paneel en bevestig het aan het wasemschemm met de bijgeleverde 3,9 × 13 schroeven. Let erbij de hermontage van het wasemschemm op dat deze wel degelijk in de geledingen zit. Regel de verschuifbaarheid van het wasemschemm door middel van de twee schroeven V.

3.2 - Muurbestiging

Doorboor de muur met behulp van het boormal en breng de pluggen aan. Bevestig de metalen beugels met behulp van de bijgeleverde schroeven.

Haak de wasemkap aan de metalen beugels.

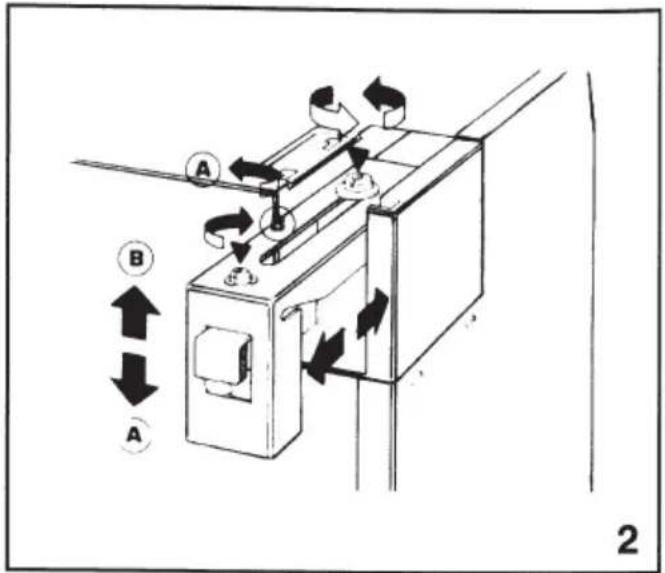

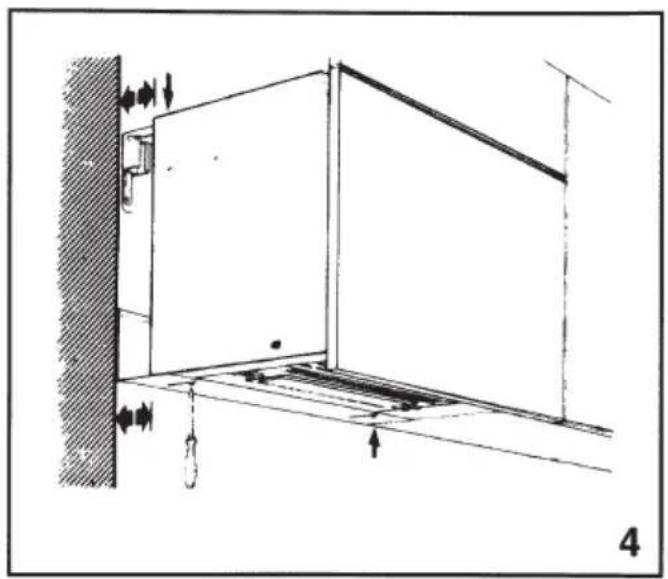

De darüberste aanhaakpunten van de wasemkap hunnen zowel in de hoogte als in de diepte gerelegd worden, waardoor een gelijkstelling met de lijmeubeltjes möglichk is (fig. 2).

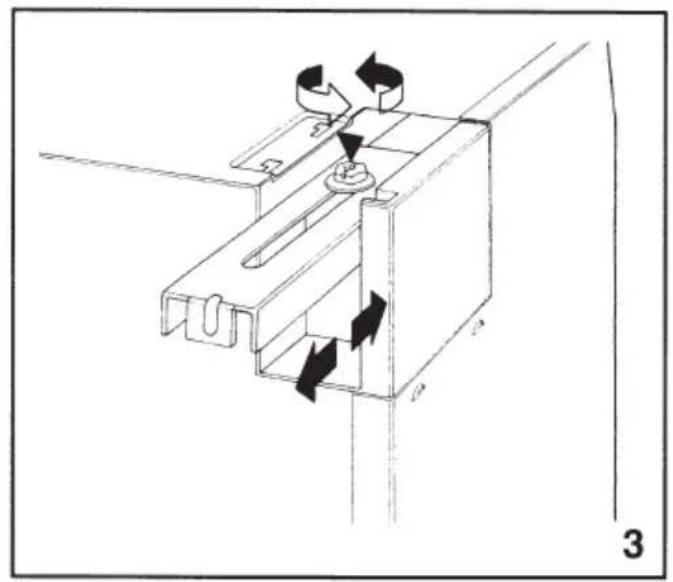

Enkele types können alleen in horizontale richting gelijkgesteld worden (fig. 3). Nadat de wasemkap aan de muur bevestigt is, is het in ieder gevaloodzakelijk, het achsterste metalen distanzstuk in diepte gelijk te stellen (fig. 4).

3.3 - Bevestiging aan de zijmeubeltjes

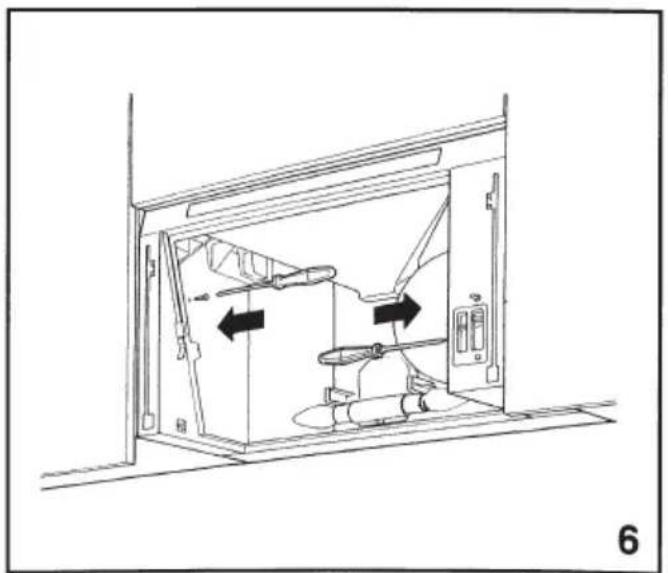

Doorboor de keukenmeubeltjes met behulp van het boormal, verwijder het wasemschem (zie paragraf 3.1).

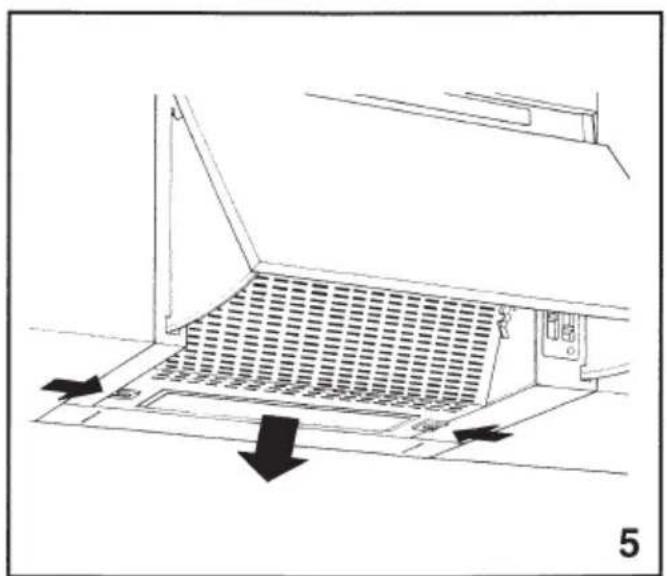

Verwijder het afzuiigraster (fig. 5), bevestig de wasemkap aan de keukenmeubeltjes door de bijgeleverde schroeven 3,5 × 16 vanuit de binnenkant vast te schroeven (fig. 6).

3.4 - Afvoer of recirculatic verbinding

1-Afvoerverbinding

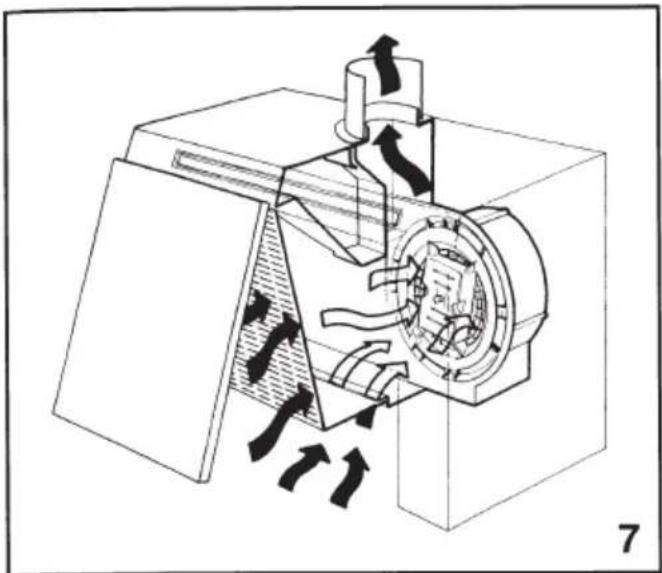

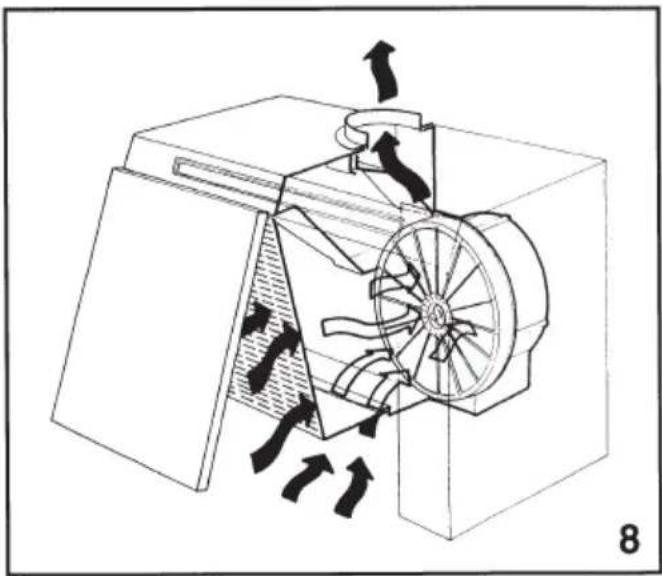

De keukengeuren en -dampen worden via een afvoerbuis naat buiten toe geleid (fig. 7).

De luchtuitvoeropening van de wasemkap gaat door middel van een flexibele of harde buis diam. 100 of 120mm aan de buitenafvoer verbonden.

De afvoerbuis gaat met Niet bijgeleverde slangklemmen bevestigd.

In de afvoer verbinding zichn de aktief koolstoffilters Niet nodig en gaan dus verwijdert indien aanwezig (zie parafgraaf 3.3 Deel 2).

2 - Recirculatie verbinding

De lucht worden door de aktieve koolstoffilters gezuiverd en terug in de keuken in omloop gebracht langs de bovenste uitlaatopening (fig. 8).

Controleer even of de koolstoffilters wel degelijk aangebracht zich (zie paragraaf 3.3 Deel 2).

3.5 - Elektrische aansluiting en contrôle van de werkinq

1 - De waarschuwingen onder 2.2, 2.3, 2.4, 2.5 en paragraaf 2 betreffende de veiligheid要去en nauw gezet in zich worden genomen.
2 - Wanner de elektrische aansluiting eenmaal is uitgevoerd, moet worden ragegaan of de verlichting, de aanschakeling van de motor en het veranderen van de能力和 correct functioneren.

Deel 2 - GEBRUIKSAANWIJZING

1 - VEILIGHEIDSMAATREGELEN

Het isoodzakelijk de veiligheidsmaatregelen uit paragraaf 2 Deel 1 strikt op te volgen. Bovendien zich ook de hierna volgende punten van uiterst belang:

1.1 - Onderhoud het vetfilter volgens de richtlijnen van de fabrikant of vaker indien het gebruik langer dan vier uw per dag is.
1.2 - Doof of reduceer de vlam als de pan van het vuur worden gehaald, maar LAST DE VLM NOOT VOLUITONDeren een in bedrijf zijnde wasemkap staan.
1.3 - Regel de vlam zodanig, dat deze nooit onder de pan uit komt; hierdoor worden energie bespaard en een gevaarlijke warmteconcentratie vermeden.
1.4 - Gebruik de wasemkap enkel en alleen voor het afzuiigen en zuiveren van keukendampen en geuren.

2 - GEBRUIK

De door het wasemopvangschem in bedrijf gebrachte microschakelaar zorgt voor een in bedrijfschakeling van de wasemkap aan de vooraf bepaalde voorwaarden.

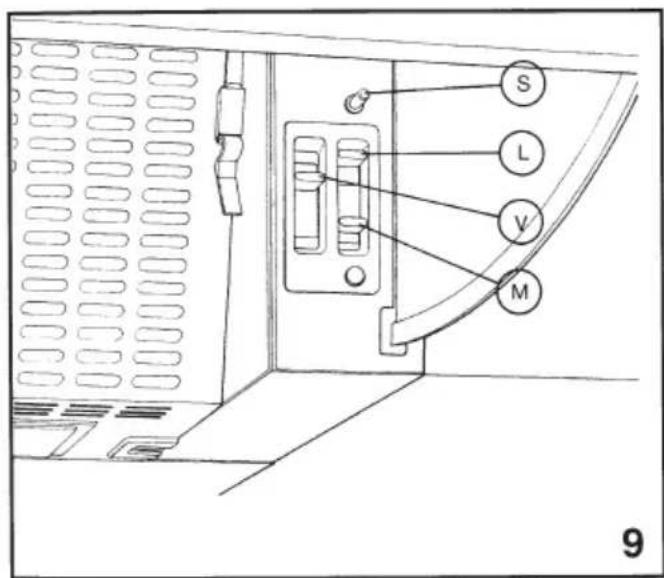

Bedieningspaneel bestaandeuit3schakelaars (fig.9)

Toets L = aan- en uitschakeling van de verlichting

Toets M = aan- en uitschakeling van de motor

Toets V = keuzeschakelaar voor de bedrijfsnelhed

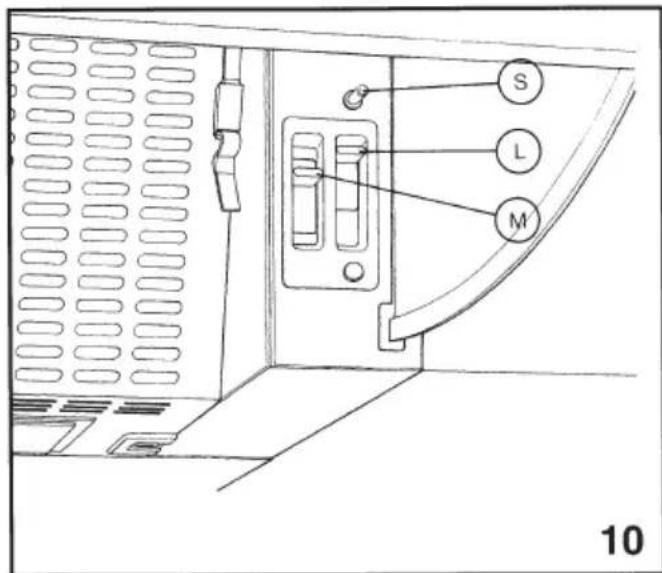

Bedieningspaneel bestaandeuit2schakelaars (fig.9)

Toets L = aan- en uitschakeling van de verlichting

Toets M = aan- en uitschakeling van de motor; keuzeschakelaar voor de bedrijfsnelheden.

Bedrijffssnelheden:

1 = laagste bedrijfssnelheid, voor een geruisloze luchtverplaatsing.
2 = middelste bedrijfssnelheid; het meest gebruikt, vanwege de optimale verhoudingussen luchtverplaatsing en geluid.
3 = hoogste bedrijfsnelheid; in geval van een hoge dampconcentratie.

3 - ONDERHOUD

Goed onderhoud verlengt de levensduur van de wasemkap en houdt het rendement op peel.

Het veten koolstofffilter verdienen bij het onderhoud extra aandacht.

3.1 - Metalen antivet-filter

1 - Reiniging

Het isoodzakelijk deze filters tenminste eenmaal in de twee maanden met een normal huischoonmaakmiddel te reinigen; de compacte afmetingen makeh het maybeik de filters ook in de vaatwasmachine te wassen.

2 - Demonteren van de filters

a - Open het afzuigraster en tergelijkertijd duw de metalen aanhaakpunten van het afzuigrasteraar het centrum toe door het raster tegelijkertijd maar beneden toe te trekken (fig. 5).

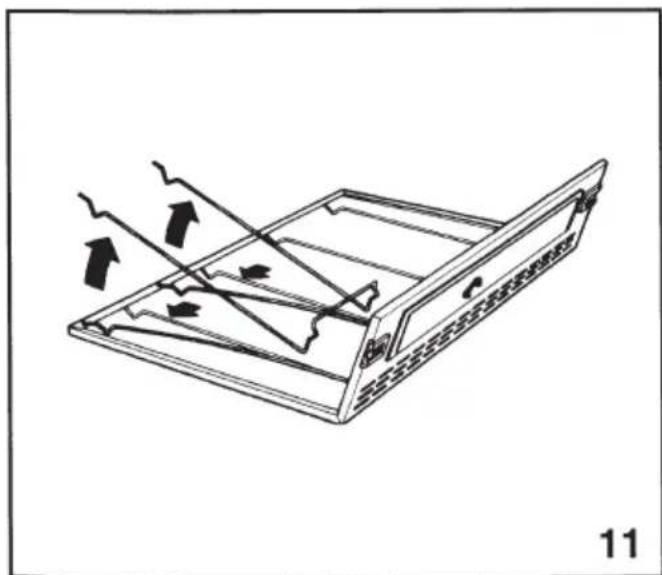

b - Verwijder nu de filterhoulders zoals aangegeven in (fig. 11).

3.2 - Synhetisch vetfilter

1 - Dit filter mag nicht gewassen worden en gaat om de twee maanden verrangen.

Indien het filter voorzien is van verzadigingsverklikkers, gaat het filter verrangen wanner de roodpaarse stipjes van het filter zich over de gehele oppervlakte hebben verspreid.

2 - Vervanging

a - Open het afzuigraster en tergelijkertijd duw de metalen aanhaakpunten van het afzuigrasteraar het centrum toe door het raster tegelijkkertijd maar beneden toe te trekken (fig. 5).
b - Verwijder nu de filterhoulders zoals aangegeven in (fig. 11).
c - Sluit het afzuiigraster.

3.3 - Koolstoffilters

1 - Werking

Het koolstofffilter neemt de geuren uit de lucht op.

Daar het koolstofffilter nog gewassen nog opniew gebrukt worden mag, gaat het filter om de vier maanden verrangen.

2 - Vervanging

a - Open het afzuiigraster en tergelijkertijd duw de metalen aanhaakpunten van het afzuiigrasteraar het centrum toe door het raster tegelijkertijd maar beneden toe te trekken (fig. 5).

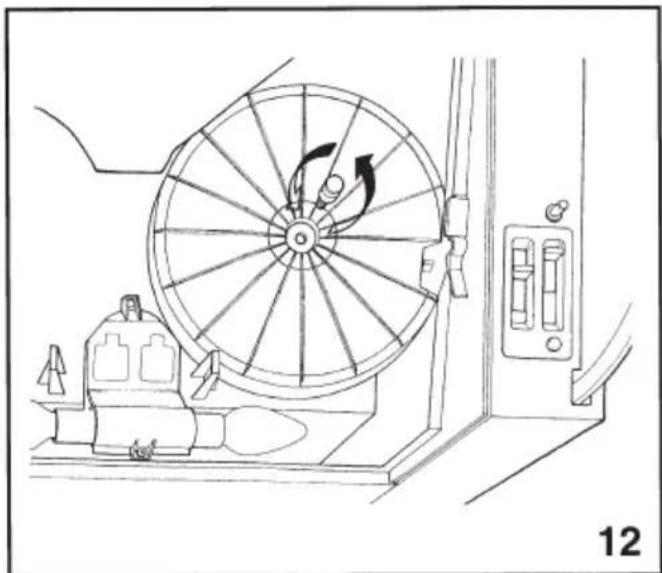

b - Vervang de filters door de klemschroeven los te draaien (fig. 12).
c-Sluit het afzuiigraster.

OPGELET! Om brandevaar bij overbelasting van het filter te voorkomen is het belangrijk de door de fabrikant aangegeven verrangingsstijden van de filter op te volgen.

3.4 - Verlichting

a - Bestaat uit 2 x 40 Watt lampen die bereikbaar zichn door verwijdering van de het afzuigraster.
b - Indien de verlichting het Niet doet, ga eerst na of de lampen wel degelijk aangeschroef zich.
c - Indien noodzakelijk, de lampen verrangen door lampen met hetzelfde voltage en vermogen in te zetten.

3.5 - Reiniging

Voor de normale reiniging van de wasemkap:

• Gebruik geen natte doeken of sponzen, en geen waterstralen;
• Gebruik geen oplosmiddelen of alcohol, want hierdoor zouden de gelakte oppervlakken hun glans können verliezen;
• Gebruik geen schurende middelen, vooral Niet op de roestvrijstalen oppervlakken.
