Campana Abatible 2106 - Cappa da cucina MEPAMSA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina ribaltabile
Marca	Mepamsa
Modello	Campana Abatible 2106
Uso	A parete, sopra un piano cottura
Modalità di evacuazione	Scarico esterno o ricircolo interno
Diametro di uscita	100 o 120 mm
Numero di velocità	3 velocità (minimo, medio, massimo)
Illuminazione	2 lampade da 40 W
Filtri antigrasso	Metallici, lavabili in lavastoviglie (ogni 2 mesi)
Filtro sintetico	Con indicatori di saturazione rossi, da sostituire (non lavabile)
Filtro a carboni attivi	Per modalità ricircolo, da sostituire ogni 4 mesi
Distanza minima dal piano cottura	65 cm
Alimentazione elettrica	Vedere targhetta matricola (tensione di rete, frequenza)
Classe elettrica	Classe I (con messa a terra) o classe II (doppio isolamento) a seconda del modello
Installazione	Da uno specialista, rispettare le norme di evacuazione
Manutenzione esterna	Panno umido e detergente neutro, non abrasivi né solventi
Pezzi di ricambio	Filtri antigrasso, filtro sintetico, filtri a carboni attivi, lampade
Materiale	Acciaio inossidabile (parti visibili)
Comandi	Tasti: illuminazione (L), motore (M), velocità (V) – microinterruttore sul pannello frontale
Accessori forniti	Maschere di foratura in cartone, viti, tasselli, staffe metalliche

Domande frequenti - Campana Abatible 2106 MEPAMSA

Come installare la cappa Campana Abatible 2106?

L'installazione deve essere eseguita da uno specialista. Fissare prima il supporto metallico estraibile al pannello frontale, poi forare il muro utilizzando la maschera fornita. Appendere la cappa alle staffe metalliche e regolare gli attacchi posteriori per il livellamento.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di separazione minima tra il piano cottura e la cappa è di 65 cm.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si lavano con un detergente commerciale ogni due mesi. Possono anche essere lavati in lavastoviglie. Per smontarli, aprire la griglia di aspirazione spingendo i pomelli di fissaggio verso il centro e tirando verso il basso.

Quando sostituire il filtro a carboni attivi?

Il filtro a carboni attivi deve essere sostituito ogni quattro mesi, o più spesso se la cappa viene utilizzata in modo intensivo. Non è né lavabile né rigenerabile.

Cosa fare se l'illuminazione non funziona?

Controllare prima che le lampade siano ben avvitate. Se ancora non funzionano, sostituirle con lampade dello stesso voltaggio e potenza (40 W). Per accedervi, rimuovere la griglia metallica di aspirazione.

Come cambiare la velocità di aspirazione?

Utilizzare il tasto V (velocità) sul pannello comandi. Ci sono tre velocità: 1 (minimo, silenziosa), 2 (media, normale) e 3 (massima, per odori forti).

Posso usare la cappa in modalità ricircolo senza filtro a carboni?

No, la modalità ricircolo richiede imperativamente la presenza di filtri a carboni attivi montati all'interno della cappa per filtrare gli odori prima di reintrodurre l'aria nell'ambiente.

Come fissare la cappa al muro?

Forare la parete utilizzando la maschera in cartone, applicare i tasselli, quindi fissare le due staffe metalliche con le viti fornite. Appendere la cappa alle staffe e regolare gli attacchi posteriori per allineare la cappa.

Cosa fare se la cappa fa rumore?

Assicurarsi che i filtri antigrasso siano puliti e che il condotto di evacuazione non sia ostruito. Verificare anche che la cappa sia ben fissata e livellata. Un rumore anomalo può indicare un problema di montaggio o di manutenzione.

Come mantenere la cappa?

Pulire regolarmente i filtri antigrasso (ogni 2 mesi), sostituire il filtro a carboni attivi (ogni 4 mesi) e pulire l'esterno con un panno umido e un detergente neutro. Non utilizzare prodotti abrasivi né solventi.

MANUALE UTENTE Campana Abatible 2106 MEPAMSA

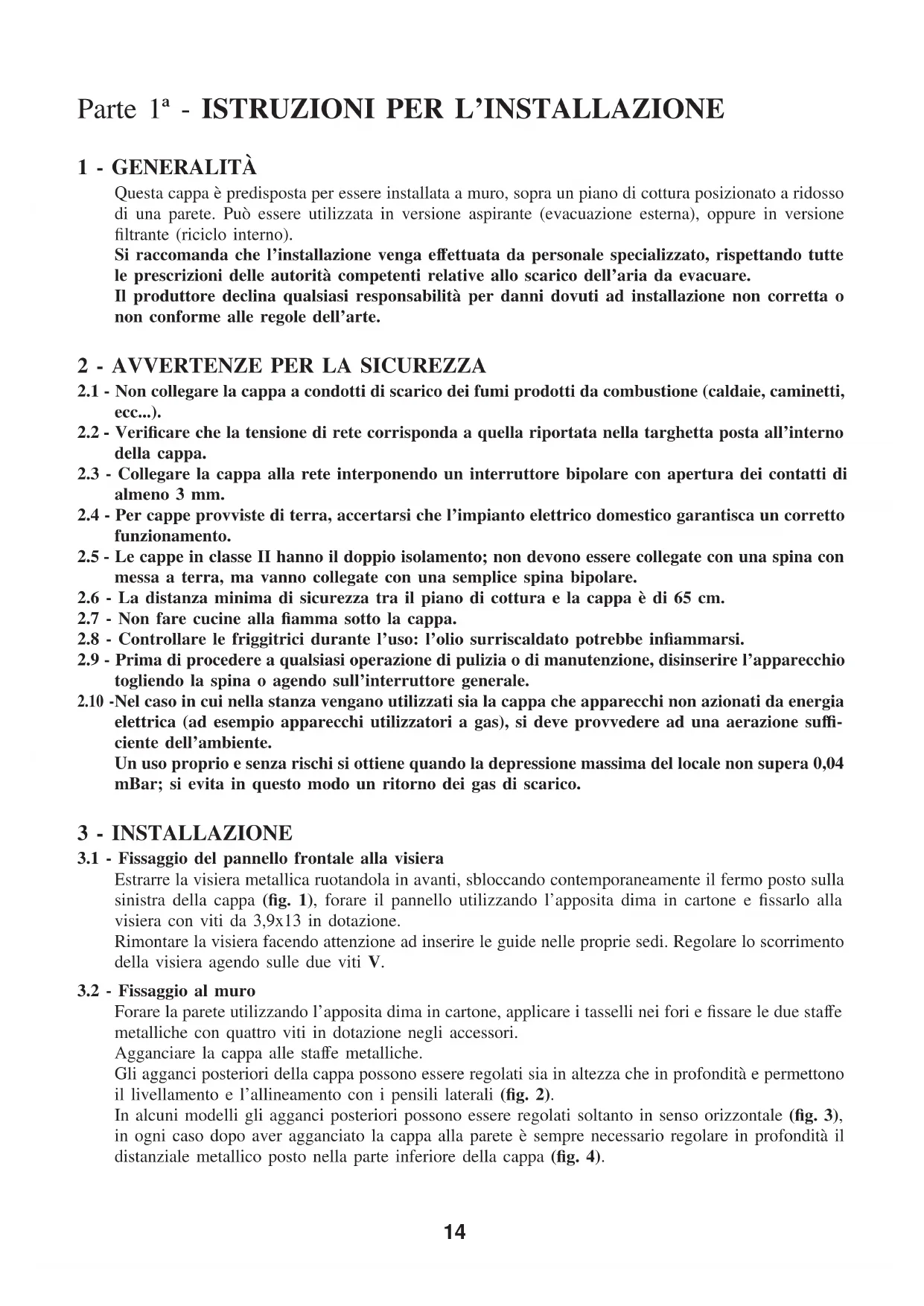

Parte 1^a - ISTRUZIONI PER L'INSTALLAZIONE

1 - GENERALITA

Questa cappa è predisposita per essere installata a muro, sopra un piano di cottura posizionato a ridosso di una parete. Puo essere utilizzata in versione aspirante (evacuazione esterna), oppure in versione filtrante (riciclo interno).

Si raccomanda che l'installazione venga effettuata da personale specializzato, rispettoando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacuire.

Il produttore declina qualsiasi responsabilità per danni dovuti ad installmentione non corretta o non conforme alle regole dell'arte.

2 - AVVERTENZE PER LA SICUREZZA

2.1 - Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc...).
2.2 - Verificare che la tensione di rete corrisponda a quella riportata nella targhetto posta all'interno della cappa.
2.3 - Collegare la cappa alla rete interponendo un erruttorbipolare con aperture dei contatti di almeno 3mm
2.4 - Per cappe provviste di terra, accertarsi che l'impiano elettrico domestico garantisce un corretto funzionamento.
2.5 - Le cappe in classe II hanno il doppio isolamento; non devono essere collegate con una spina con messa a terra, ma vanno collegate con una semplice spina bipolare.
2.6 - La distanza minima di sicurezza tra il piano di cottura e la cappa è di 65 cm.
2.7 - Non fare cucine alla fiamma除去 la cappa.
2.8 - Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
2.9 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
2.10 -Nel caso in cui nella stanza vengano utilizzati si la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori a gas), si deve provvedere ad una aerazione sufficiente dell'ambiente.

Un uso proprio e除去 rischi si ottiene quando la depressione massima del locale non supera 0,04 mBar; si evita in quello modo un ritorno dei gas di scarico.

3 - INSTALLAZIONE

3.1 - Fissaggio del pannello frontale alla visiera

Estrarre la visiera metallica ruotandola in avanti, sbloccando contemporaneamente il fermoippo sulla sinistra della cappa (fig. 1), forare il pannello utilizzato l'apposita dima in cartone e fissarlo alla visiera con viti da 3,9 × 13 in dotazione.

Rimontare la visiera facendoattenzione ad insere le guide nelle proprie sedi. Regolare lo scorrimento della visiera agenda sulle due viti V.

3.2 - Fissaggio al muro

Forare la parete utilizzando l'apposita dima in cartone, aplicare i tasselli nei fori e fissare le due staffe metalliche con quattro viti in dotazione negli accessori.

Agganciare la cappa alle staffe metalliche.

Gli agganci posteriori della cappa posso sono essere regolati sua in altezza che in profondità e permettono il livellamento e l'allineamento con i pensili laterali (fig. 2).

In alcuni modelli gli agganci posteriori possono essere regolati soltanto in senso orizzontale (fig. 3), in agli caso dello agganciato la cappa alla parete è sempre necessario regolare in profondità il distanziale metallicoippo nella parte inferiore della cappa (fig. 4).

3.3 - Fissaggio ai pensili laterali

Forare i pensili laterali utilizzando l'apposita dima in cartone, togliere la visiera (vedi paragrafo 3.1). Togliere la griglia di aspirazione (fig. 5), fissare la cappa ai pensili con viti da 3,5x16 in dotazione, avvitandole alla parte interna (fig. 6).

3.4 - Connessione aspirante o filtrante

1 - Connessione aspirante

I vapori della cucina vengono convogliati all'esternoattraverso un tubo di scarico (fig. 7).

Il foro di uscita della cappa deve essere collegato a tubazioni esterne per mezzo di un tubo rigido o flessibile 100 o 120mm , da fissare con adequate fascette stringitubo non in dotazione. Controllare l'eventuale presenza dei filtri al carbone attivo all'interno del corpo cappa; nella versione aspirante non devono essere montati (vedi paragrafo 3.3 parte 2^a

2 - Connessione filtrante

L'ariaiene filtrataattraverso la cartuccia di carbone attivo e vienereimmessa nell'ambiente dal foro posto nella parte superiore della cappa (fig. 8).

Controllare che all'interno della cappa siano montati i filtri al carbone attivo (vedi paragrafo, 3.3 parte 2^a ).

3.5 - Connessione elettrica e controllo funzionale

a - É necessario rispetto scrupolosamente le avventenze 2.2, 2.3, 2.4 e 2.5 del paragrafo relative alla sicurezza.

b - Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione del motore,chio delle velocità.

Parte 2^a - ISTRUZIONI PER L'USO E LA MANUTENZIONE

1 - AVVERTENZE PER LA SICUREZZA

É assolutamente necessario rispetto delle avventenze riportate al paragrafo 2 della 1^st parte - Istruzioni per l'Installazione.

In aggiunta, è molto importante fare particolare attenzione, nell'uso e nella manutenzione, alle seguenti avventenze:

1.1 - Effettuare una scrupolosa e tempestiva manutenzione dei filtri antigrasso e al carbone attivo secondo gli intervalli consigliati dal Fabbricante, o più frequently per un uso particularme gravoso (oltre le 4 ore giornaliere).
1.2 - Non lasciare fiamme libero a forte intensità sulla cappa in funzione: togliendo le pentole, spegnere la fiamma o almeno, per brevi periodi e quello sorvegianza, tenerla al minimo.
1.3 - Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole: si risparnia energia e si evitano pericolose concentrazioni di calore.
1.4 - Non fare mai un uso improprio dell'apparecchio, che è stato progettato esclusivamente per abbattere gli odori in cucina.

2- USO

Un microinterruptatore S azionato dal movimento della visiera comanda lo spegnimento o l'accensione dell'apprecchio nelle condizioni precedentamente selezionate sul quadro comandi.

Quadro comandi a 3 tasti (fig. 9)

Tasto L = accende e spegne l'impianto di illuminazione

Tasto M = accende e spegne il motore

Tasto V determina le velocità di esercizio.

Quadro comandi a 2 tasti (fig. 10)

Tasto L = accende e spegne l'impianto di illuminazione

Tasto M = accende e spegne il motore e determina le velocità di esercizio.

Velocità di esercizio:

1 = Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso, in presenza di pochi vapori di cottura.
2 = Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporta tra portata d'aria trattata e livello di rumorosità.
3 = Velocità massima, adatta a fronteggiare le massime emissioni di vapori di cottura anche per tempi prolongati.

3 - MANUTENZIONE

Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo. Particolari attentioni vanno rivolte ai filtri antigrasso e, per le sole cappe filtranti, ai filtri al carbone attivo.

3.1 - Filtri antigrasso metallici

1 - Pulizia

È necessario lavare con normale detersivo domestico quosti filtri al massimo agli 2 mesi; la loro dimensione compatta consente il lavaggioanche in lavastoviglie.

2 - Smontaggio dei filtri

a - Aprire la griglia di aspirazione premendo i pomelli di chiusura verso il centro e tirando contemporaneamente verso il basso (fig. 5).
b - Togliere i fermafiltro in filo metallico e i filtri antigrasso (fig. 11).

3.2 - Filtro antigrasso in fibra sintetica

1 - Non può tessere lavato, ma va sostituito mediamente agli due mesi.

Se ilhetto è dotato di indicatori chimici di saturazione, sostuire quando il colore rosso dei puntINI visibili dall'esterno è diffuso su tutte la superficie.

2 - Sostituzione

a - Aprire la griglia di aspirazione premendo i pomelli di chiusura verso il centro e tirando contemporaneamente verso il basso (fig. 5).
b - Togliere i fermafiltro in filo metallico e sostituire il filtrlo antigrasso (fig. 11).
c - Richiudere la griglia di aspirazione.

3.3 - Filtri al carbone attivo

1 - Funzionamento

I filtri al carbone attivo hanno la energia di tratteneri gli odori sono a raggiungere la saturazione.

Non sono lavabili e non sono rigenerabili, pertanto vanno sostituiti almeno agli 4 mesi, o più frequentlymente per un uso particularmente intenso.

2 - Sostituzione

a - Aprire la griglia di aspirazione (fig. 5).
b - Sostituire i filtri al carbone attivo svitando i pomelli di fissaggio (fig. 12).
c - Richiudere la griglia di aspirazione.

ATTENZIONE: è necessario rispetto i tempi di manutenzione o sostituzione indicati, per evitare un possibile rischio di incendio in caso di filtri saturi di grassi.

3.4 - Illuminazione

a - É costituita da 2 lampade da 40 W a cui si ha accesso togliendo la griglia di aspirazione.
b - Se le lampade non funzionano, controllare che siano ben avvitate.
c - Se le lampade sono bruciate, devono essere sostuite con altre di pari voltaggio e potenza.

3.5 - Pulizia

Per la normale pulizia della cappa:

• Nonutilizzare panni o spugne bagnate, né getti d'acqua;
• Non utilizzato diluenti o alcoli poiché potrebbero opacizzare le superfici verniciate;
• Non utilizzato sostenze abrasive, in particolare sulle superfici di acciaio inox.

Si consiglia di utilizzare un panno umido e detersivo liquido neutro.
