BEDIENUNGSANLEITUNG Campana Abatible 2106 MEPAMSA

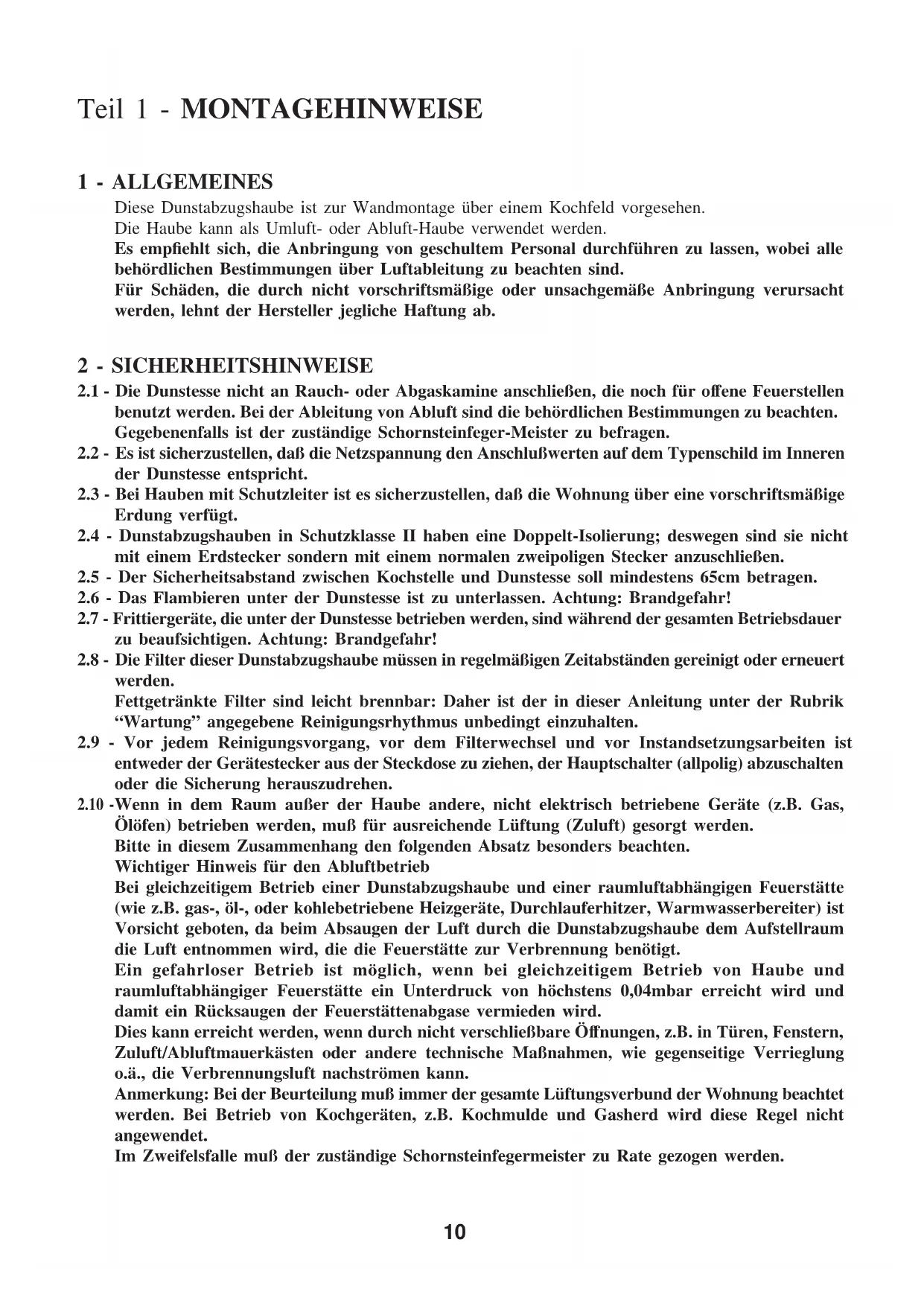

Teil 1 - MONTAGEHINWEISE

1 - ALLGEMEINES

These Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen.

Die Haube kann als Umluft- oder Abluft-Haube verwendet werden.

Es empfeht sich, die Anbringung von geschultem Personal durchführten zu setzen, wobei alle behörddlichen Bestimmungen über Lufttableitung zu beachten sind.

Für Schäden, die durch nicht vorschrifsmäßige oder unsachgemäß Anbringung verursacht werden, lehtn der Hersteller jegliche Haftung ab.

2 - SICHERHEITSHINWEISE

2.1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.
2.2 - Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.
2.3 - Bei Hauben mit Schutzleiter ist es sicherzustellen, daß die Wohnung über eine vorschrifsmäßige Erdung verfügbar.
2.4 - Dunstabzugshauben in Schutzklasse II haben eine Doppelt-Isolierung; deswegen sind sie nicht mit einem Erdstecker sondern mit einem normalen zweipoligen Stecker anzuschreiben.
2.5 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65cm betragen.
2.6 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung: Brandgefahr!
2.7 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Achtung: Brandgefahr!
2.8 - Die Filter dieser Dunstabzugshaube müssen in regelmäßigen Zeitabständen gereinigt oder erneuert werden.

Fettgetränkte Filter sind leicht brennbar: Daher ist der in dieser Anleitung unter der Rubrik "Wartung" angegebene Reinigungsrhythmus unbedingt einzuhalten.

2.9 - Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerätestecker aus der Steckdose zuziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung herauszudrehen.
2.10 -Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas, Ölfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden.

Bitte in thisem Zusammenhang den folgenden Absatz entsprechens beachten.

Wichtiger Hinweis für den Abluftbetrieb

Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, öl-, oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung besteht.

Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte ein Unterdruck von hochstens 0,04mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht verschliebsbare Öffnungen, z.B. in Türen, Fenstern, Zuluft/Abluftmauerkästen oder andere technische Maßnahmen, wie gegenseitige Verrieglung o.., die Verbrennungsluft nachströmen kann.

Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Im Zweifelsfalle muß der zuständige Schornsteinfegermeister zu Rate gezogen werden.

3 - MONTAGE DES GERÄTES

3.1 - Montage des Frontpaneels

Die Metallblende nach vorne drehen und entnehmer und damit gleichzeitig die Feststellvorrichtung auf der linken Seite der Haube lösen (Abb. 1); mit Hilfe der entsprechenden Pappschablone die LÖcher in das Frontpaneel bohren und die Platte mit den mitgelieferten Schrauben 3,9x13 an der Blende fixieren. Die Blende wieder anbringen, wobei darauf zu achten ist, daß die Führungen in die entsprechende Sitzen eingesetzt werden. Die Gleitbewegung der Blende kann mit Hilfe der Schrauben V reguliert werden.

3.2 - Wandmontage

Mit Hilfe der entsprechenden Pappschablone die Locher in die Wand bohren, die Dube in die Locher einfugen und die beiden Metallbugel mit den mitgelieferten Schrauben fixieren.

Die Haube in die Metallbügel einhängen.

Die rückseitigen Aufhängevorrichtungen der Haube sind sowohl hohen- wie auch tiefenverstellbar und ermöglich somit ein Ausrichten bzw. eine Anpassung an die seitlichen Oberschänke (Abb. 2).

Bei einigen Modellen ist das Ausrichten nur in horizontale Richtung möglich (Abb. 3); auf jeder Fall muß nach dem Aufhängen der Haube das Metall-Distanzstück auf der Unterseite der Haube immer tiefenreguliert werden (Abb. 4).

3.3 - Montage an den seitlichen Oberschranken

Mit Hilfe der Pappschablone an der Seite der Oberschränke Locher bohren; die Blende entfernen (siehe Abschnitt 3.1).

Das Gitter entfernen (Abb. 5) und die Haube mit den mitgelieferten Schrauben 3,5 × 16 an die Oberschranke fixieren, wobei diese von der Innenseite her anzuziehen sind (Abb. 6).

3.4 - Abluft- oder Umluftanschluß

1-AbluftanschluB

Die in der Küche entstehenden Dämpfe werden durch ein Abzugsrohr nach außen geleitet (Abb. 7). Die Auslaßöffnung der Haube muß mittels eines festen oder flexiblen Rohres - 100 oder 120 mm - an Außenrohrleitungen angeschlossen und mit entsprechenden (nicht mitgelieferten) Rohrschellen fixiert werden. Es muß geprüft werden, ob sich eventuell Aktivkohlefilter im Haubeninneren befinden: bei der Abluftversion)dürfen diese nicht vorhanden sein (siehe Abschnitt 3.3 - Teil 2).

2 - Umluftanschluß

Die Luft wird durch einen Aktivkohleeinsatz gefiltert und strömt über die Öffnung am oberen Teil der Haube wieder in den Raum darüber (Abb. 8).

Prifen, ob die Aktivkohlefilter im Haubeninneren montiert sind (siehe Abschnitt 3.3 - Teil 2).

3.5 - Elektrischer Anschluß und Funktionskontrolle

1 - Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen.

Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnahmen.

Die in der Montageanleitung bescherrs hervorgobenen Sicherheitshinweise, insbesondere die Punkte 2.2, 2.3, 2.4 und 2.5 von Abschnitt 2 sind strengstens zu beachten.

2 - Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einsatzlen des Motors und Wechseln der Schaltstufen durchgeführt.

Teil 2 - GEBRAUCHS- UND WARTUNGSHINWEISE

1 - SICHERHEITSHINWEISE

Alle Hinweise von Abschnitt 2, erster Teil sollen ausfuhrlich beachtet werden.

Außer dem ist es sehr wichtig, während Gebrauch und Wartung auf folgende Hinweise zu halten:

1.1 - Die Wartung der Fettfilter und das Auswechseln der Aktiv-Kohlefilter istrechtzeitig durchzuführn, undzarin den vom Hersteller empfohlenen Zeitabständen oder,bei besonderss

starkem Einsatz der Haube (mehr als 4 Stunden pro Tag), auch früiger.

1.2 - Niemals eine große Flamme bei eingeschalteter Dunsthaube unbedeckt setzen. Wenn der Topf weggenommen wird, ist die Flamme abzuschalten oder für einen kurzen Zeitraum auf kleinste Stellung zu drehen, trotzem aber unbedingt im Auge zu behalten.
1.3 - Die Flamme ist zu regulieren, um zu vermeiden, daß sie sich seitlich über den Topfboden hinaus ausbreitet. Man spart auf diese Weise Energie und vermeidet eine gefährliche Hitzekonzentration.
1.4 - Die Dunstabzugshaube ist ausschließlich zum Absaugen von Kuchengerüchen vorgesehen. Bei nicht bestimmungsgemäß Benutzung erlischt jeder Hersteller-Garantie.

2-BEDIENUNG

Ein verdeckter Mikroschalter S arbeitet als Hauptschalter und schaltet die Haube und Beleuchtung ein und aus, welche Funktionen mittels der Schalter auch immer vorgewählt sind. Dieser Hauptschalter wird durch Öffnen und Schlieben des Schirmes betätigrt.

Schalterbox mit 3 Tasten (Abb. 9)

Taste L = auf Druck schaltet Beleuchtung ein und aus

Taste M = schaltet den Motor ein und aus

Taste V = dient der Wahl der Motorgeschwindigkeiten

Schalterbox mit 2 Tasten (Abb. 10)

Taste L = schaltet Beleuchtung ein und aus

Taste M = schaltet den Motor ein und aus und dient der Wahl der Motorgeschwindigkeiten:

Motorgeschwindigkeiten:

1 = kleinste Schaltstufe, geeignet fur einen ständigen und besonders leisen Luftautausch bei geringer Kochdunstentwicklung.
2 = mittlere Schaltstufe, geeignet fur die meisten Anwendungsbedingungen, da hierbei optimaler Wirkungsgrad Luftleistung/Geräuschpegel vorliegt.
3 = hochste Schaltstufe, geeignet fur die Beseitigung starker Kochdunstentwicklung, auch uber langere Zeit.

3 - WARTUNG UND PFLEGGE

Eine ständige Wartung garantiert eine gute Arbeitsweise sowie eine gute Leistung über lange Zeit. Besondere Pflege ist den Metall-Fettfiltern und den Aktiv-Kohlefiltern (nur bei Umluftbetrieb) zuzuwenden.

3.1 - Metall-Fettfilter

1 - Reinigung

These Filter sollen spätestens alle 2 Monate unter Zusammenhang von handelsüblichen Spulmitteln ausgewaschen werden. Die kompakte Dimension erlaubt das Waschen in der Spulmaschine.

2 - Filterentnahme

a - Fettfiltergitter öffnen, Riegel nachinnen verschieben und gleichzeitig nach untenziehen (Abb. 5)
b - Filterhaltebügel entferen und Metallfettfilter entnehmer (Abb. 11)

1 - Dieser Filter kann nicht ausgewaschen werden und muß weniger wichtens alle 2 Monate ausgetauscht werden. Diese Filtermatte kann mit einem Raster aus roten Punkten bedruckt sein. In thisem Fall soll der Filter ausgetauscht werden, sobald eine geschlossene Einfarbung der Matte vorliegt.
2 - Filterentnahme

a - Fettfiltergitter öffnen, Riegel nachinnen verschiben und gleichzeitig nach untenziehen (Abb. 5).
b - Filterhaltebügel offen und Fettfilter austauschen (Abb. 11).
c - Fettfiltergitter wieder schlieben.

3.3 - Aktiv-Kohlefilter

1 - Arbeitsweise

Die Aktiv-Kohlefilter nehm die Gerüche bis zur Sattigung auf. These Filter konnen nicht gereinigt

und nicht regeneriert werden und müssen wichtens alle 4 Monate gewechselt werden, oder bei和其他s starkem Einsatz der Haube auch früiger.

2 - Geruchsfilterwechsel

a - Fettfiltergitter öffnen, Riegel nachinnen verschieben und gleichzeitig nach untenziehen (Abb. 5)
b-Aktiv-Kohlefilter austauschen (Abb.12)
c - Fettfiltergitter wieder schlieben

ACHTUNG: Die Filter dieser Dunstabzugshaube müssen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sind leicht brennbar.

3.4 - Beleuchting

a - Beleuchting besteht aus 2 x 40W Lampen die nach Entfernen des Fettfiltergitters zugänglich werden.
b - Sollte einmal eine Beleuchtungslampe ausfallen, so offen Sieitte das Metallgitter und uberprüfen Sie, ob die Lampe richtig in der Halterung befestigt ist.
c - Falls die Lampe ausgebrannt ist, ist darauf zu halten daß ein gleichwertiger Ersatz eingesetzt wird, um einwandfrei Funktion zu gewährleisten.

3.5 - Pflege

Für die normale Reinigung der Dunstabzugshaube:

• Nie nasse Tücher oder Schwämme, noch Wasserstrahlen verwenden.
• Nie Lösungs- oder alkoholhaltige Mittel verwenden, da diese ein Mattwerden der lackierten Oberflächen bewirken.
• Nie Reibungsmittel verwenden, insbesondere auf Inox-Stahl Oberflächen.

Es empfieht sich, ein feuchtes Tuch und milde Flüssigreinigungsmittel zu verwenden.
