Luna 70 - Dunstabzugshaube MEPAMSA - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Mepamsa
Modell	Luna 70
Abmessungen (H x B x T)	785 - 1085 mm x 700 mm x 400 mm
Ungefähres Gewicht	12 kg
Stromversorgung	220-240 V / 50 Hz
Geschätzte Motorleistung	200 W
Anzahl der Geschwindigkeitsstufen	3 (niedrig, mittel, hoch)
Bedienungsart	Touch
Beleuchtung	LED (Leuchte)
Verzögerte Abschaltung	Ja, 3 Minuten
Mindestsicherheitsabstand	420 mm
Fettfiltertyp	Waschbarer Metallfilter
Filterwartung	Wöchentliche Reinigung bei normalem Gebrauch
Hauptmaterial	Edelstahl
Geschätzte Energieeffizienzklasse	B
Geschätzte Lautstärke	60 dB
Installationsart	Wandmontage, Außenabluft
Länge des Abluftkanals	Variabel (max. 3 m empfohlen)
Garantie	2 Jahre

Häufig gestellte Fragen - Luna 70 MEPAMSA

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 420 mm. Bei einigen Modellen kann er größer sein; konsultieren Sie das Kapitel Installation in der Anleitung für die genauen Maße.

Wie reinige ich den Fettfilter?

Der Metallfettfilter sollte bei normalem Gebrauch wöchentlich gereinigt werden. Entfernen Sie ihn, waschen Sie ihn mit warmem Seifenwasser oder in der Spülmaschine, trocknen Sie ihn und setzen Sie ihn wieder ein. Trennen Sie die Dunstabzugshaube vor jedem Eingriff vom Stromnetz.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zunächst die Stromversorgung. Wenn der Motor nicht läuft, aber die Anzeige leuchtet, könnte der Rotor blockiert sein. Konsultieren Sie die Tabelle 'Fehlerbehebung' in der Anleitung für mögliche Ursachen: defekter Kondensator, blockierter Rotor usw.

Wie stelle ich die Motorgeschwindigkeit ein?

Drücken Sie die entsprechenden Touch-Tasten für die Geschwindigkeiten: ✉ für niedrig, ✉✉ für mittel, ✉✉✉ für hoch. Eine Anzeige leuchtet auf, um die gewählte Geschwindigkeit anzuzeigen.

Schaltet sich die Dunstabzugshaube automatisch aus?

Ja, die Dunstabzugshaube verfügt über eine verzögerte Abschaltung. Drücken Sie die Taste ☉ während der Motor läuft, um die automatische Abschaltung nach 3 Minuten zu aktivieren. Zum sofortigen Ausschalten drücken Sie zweimal dieselbe Taste.

Wie installiere ich die Dunstabzugshaube?

Die Installation umfasst das Bohren von Löchern in die Wand, die Befestigung der Halterungen A und B, die Befestigung des Gehäuses der Dunstabzugshaube und das Anbringen der Kamine. Beachten Sie die Abstände und verwenden Sie die mitgelieferten Dübel. Konsultieren Sie das Kapitel Installation in der Anleitung für detaillierte Abbildungen.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Die Dunstabzugshaube ist für den Betrieb im Abluftmodus ausgelegt. Wenn Sie keine Außenabluft verwenden können, können Sie Aktivkohlefilter (nicht im Lieferumfang) für den Umluftbetrieb verwenden. Überprüfen Sie die Kompatibilität mit Ihrem Modell.

Wie tausche ich die Glühbirne aus?

Die Beleuchtung ist integriert, wahrscheinlich eine LED, die nicht vom Benutzer ausgetauscht werden kann. Wenn die Anzeige nicht funktioniert, wenden Sie sich an den Kundendienst. Trennen Sie die Dunstabzugshaube vor jedem Eingriff vom Stromnetz.

Was tun, wenn die Dunstabzugshaube vibriert?

Vibrationen können von einem beschädigten Rotor, einem schlecht befestigten Motor oder einem schlecht befestigten Gehäuse herrühren. Überprüfen Sie die Befestigungen und den Rotor. Konsultieren Sie die Tabelle 'Fehlerbehebung' in der Anleitung für weitere Details.

Wo finde ich die Seriennummer der Dunstabzugshaube?

Die Seriennummer befindet sich auf dem Typenschild im Inneren der Dunstabzugshaube. Notieren Sie sie vor jeder Garantie- oder Ersatzteilanfrage.

BEDIENUNGSANLEITUNG Luna 70 MEPAMSA

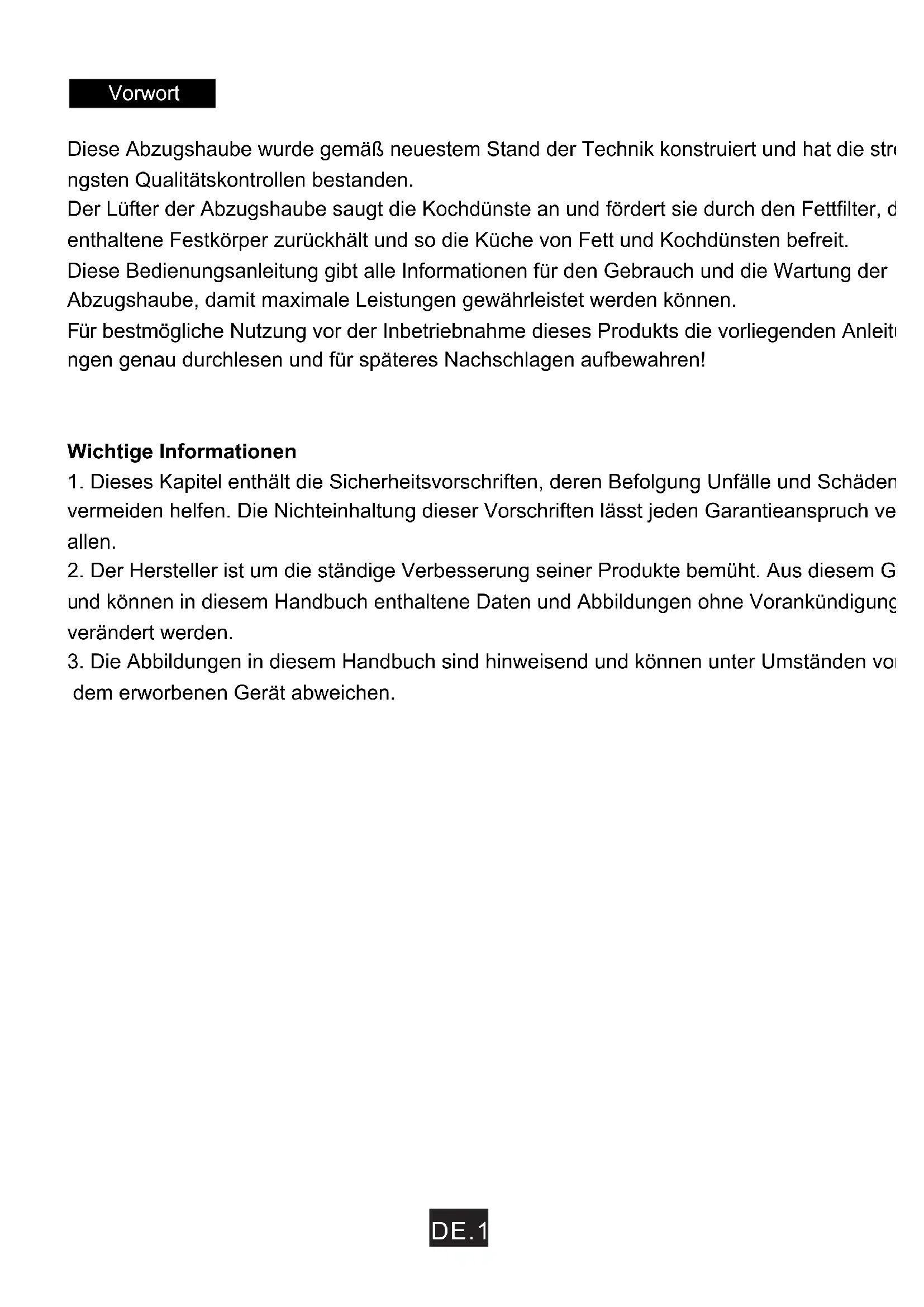

DE Gebrauchs- und Installationsanleitungen Abzugshaube

Diese Abzugshaube wurde gemäß neuestem Stand der Technik konstruiert und hat die strengsten Qualitätskontrollen bestanden.

Der Lüfter der Abzugshaube saugt die Kochdünste an und fördert sie durch den Fettfilter, enthaltene Festkörper zurückhält und so die Küche von Fett und Kochdünsten befreit.

Diese Bedienungsanleitung gibt alle Informationen für den Gebrauch und die Wartung der Abzugshaube, damit maximale Leistungen gewährleistet werden können.

Für bestmögliche Nutzung vor der Inbetriebnahme dieses Produkts die vorliegenden Anleitungen genau durchlesen und für späteres Nachschlagen aufbewahren!

Wichtige Informationen

1. Dieses Kapitel enthält die Sicherheitsvorschriften, deren Befolgung Unfälle und Schäder vermeiden helfen. Die Nichteinhaltung dieser Vorschriften lässt jeden Garantieanspruch ve allen.
2. Der Hersteller ist um die ständige Verbesserung seiner Produkte bemüht. Aus diesem G und können in diesem Handbuch enthaltene Daten und Abbildungen ohne Vorankündigung verändert werden.
3. Die Abbildungen in diesem Handbuch sind hinweisend und können unter Umständen vor dem erworbenen Gerät abweichen.

Inhalt

A.Ratschläge und Hinweise P 3-5
B. Produktdiagramm P 5
C.Installation P 6-7
D.Bedienung P 7
E.Schaltplan P 8
F. Wartung P 8
G. Problemlösung P 9
H.Warnhinweise----P10

Ratschläge und Hinweise

Diese Anleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft

INSTALLATION

Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.

• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 420 mm (einige Modelle können auch höher installiert werden; siehe Absatz der Abstände und der Installation).
• Kontrollieren, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist.
• Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

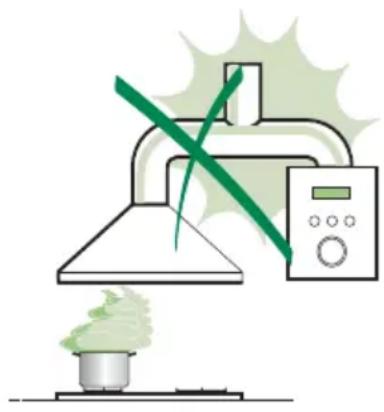

• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) vorhanden sind, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird.

Wird die Abzugshaube zusammen mit nicht mit Strom be triebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

- Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Küchendünste zu beseitigen.

• Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
- Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Friteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.

- Auf keinen Fall unter der Haube flambieren: Brandgefahr.

- Personen (einschließlich Kinder) mit einges chränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.

• Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können.
• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.
• Vor Reinigungs- oder Wartungsarbeiten am Gerät muss dieses ausgeschaltet und spannungslos gemacht werden .

Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden.

Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

Produktdiagramm

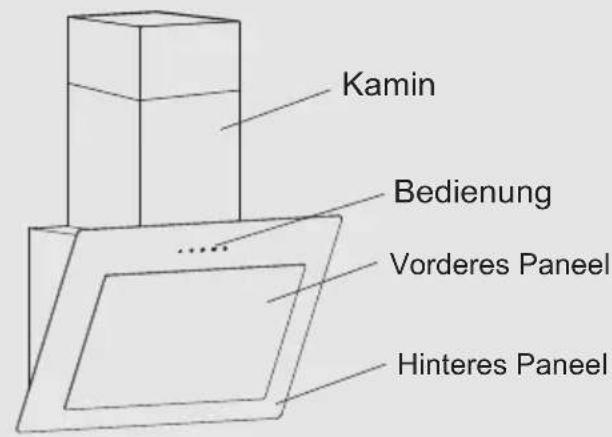

Kamin Bedienung Vorderes Paneel Hinteres Paneel

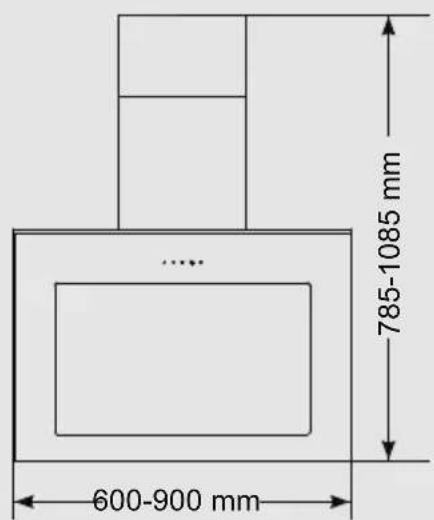

785-1085 mm 600-900 mm

400 mm

Installation

A. Montageposition

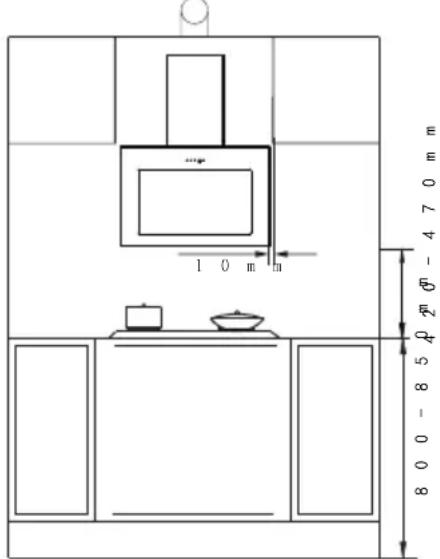

Die Abzugshaube muss mittig über der Kochmulde installiert werden. Der Abstand zwischen Kochfeld und Abzugshaube beträgt 420\~470 mm (siehe die nach-

hstehende Abb. 1)

1 0 m 4 2 m Ø - 4 7 0 m 8 0 0 - 8 5 4

Abb.1

B. Ausführung der Bohrlöcher für die Wandmontage

2 Bohrlöcher mit Φ 8 mm und Tiefe 50 mm an der Wand anbringen, in jedes Bohrloch Spreizdübel einsetzen und 2 Schrauben ST5×50 so einschrauben, dass etwas Spiel für die folgende Montage der Abzugshaube bleibt (siehe Abbildung 2.3 weiter unten)

C.Befestigung des Bügels

An der Wand 4 Bohru ngen (zwei pro Bügel) mit Φ 8 mm und Tiefe 50 mm ausführen und vier Spreizdübel einsetzen. Mit den 4 Schrauben ST5X50 den Bügel A und den Bügel B an der Wand befestigen (siehe nachstehende Abb. 2.1 und 2.2).

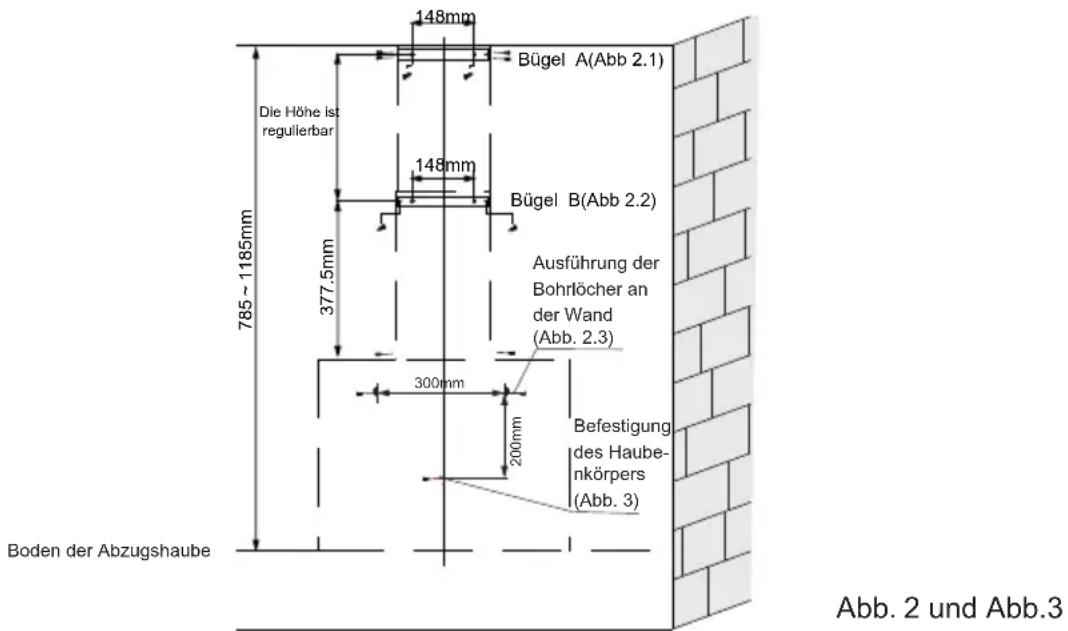

Die Höhe ist regulierbar 785 ~ 1185mm 148mm Bügel A(Abb 2.1) 148mm Bügel B(Abb 2.2) Ausführung der Bohrlöcher an der Wand (Abb. 2.3) 377.5mm 300mm 200mm Befestigung des Haube- nkörpers (Abb. 3) Boden der Abzugshaube Abb. 2 und Abb.3

D. Installation des Abzugskanals, Montage und Befestigung des Haubenkörpers

★Montage des Haubenkörpers an der Wand
★Mit den 2 Schrauben ST4×8 den Abzugkanal an der Abzugsöffnung am Haubenkörper festschrauben.

★Für die Befestigung des Haubenkörpers an der Wand 1 Schraube ST5×50 verwenden (siehe Abb. 3) Vor Befestigung des Haubenkörpers den Aluminiumfilter herausnehmen und an der Wand ein Bohrloch erstellen, das mit dem bereits an der Rückseite des Haubenkörpers angebrachten Loch übereinstimmen muss, und einen Spreizdübel einsetzen.

E. Installation des Kamins

★Installation des unteren Kamins

Den unteren Kamin mit den 2 Schrauben M4×10 am Bügel B, und mit den 2 Schrauben M4×10 an der an der Wand montierten Haube befestigen.

★Installation des oberen Kamin s

Mit den 4 Schrauben M4x10 den oberen Kamin am Bügel A befestigen.

Anmerkung: Das Gerät muss mit mindestens einem der beiden Kamine installiert werden.

Soll nur ein Kamin (der untere) verwendet werden, muss der Bügel B an der Wand befestigt werden, während der Bügel A in diesem Fall nicht erforderlich ist.

Werden beide Kamine (der untere und der obere) installiert, muss der Bügel A an der Wand, und der Bügel B an der Abzugshaube befestigt werden. Die Befestigung des Bügels B an der Wand ist jedenfalls fakultativ.

Bedienelemente und Schaltkreis

- Bedienung der elektronischen Schaltelemente (siehe Abb. 4)

1. Sobald die Haube an das Netz angeschlossen ist, sendet es ein kurzes akustisches Signal aus.
   Alle Kontrolllampen der Berührungsschalter schalten sich für 1 Sekunde ein und verlöschen dann automatisch.
2. Mit Drücken der Taste „schaltet sich die entsprechende Kontrolllampe ein Bei erneutem Drücken, verlöscht die Lampe wieder.
3. Mit Drücken der Taste, „schaltet sich die rote Kontrolllampe ein, während alle anderen Kontrolllampen ausgeschaltet bleiben. Mit Drücken der Taste „und „schaltet sich der Motor mit der „niedrigen“, der „mittleren“ oder „höchsten“ Drehzahl ein.
4. Wird die Taste „ erneut gedrückt, während der Motor bei einer der drei Drehzahlen funktioniert, wechselt die entsprechende Kontrolllampe von rot nach blau blinkend. Die Abzugshaube wechselt in den Modus „ verzögertes Ausschalten“. Dies bede utet, dass sich die Haube nach 3 Minuten automatisch ausschaltet. Wird während des Modus „ verzögertes Ausschalten“ die Taste „ “ gedrückt, schaltet sich die Abzugshaube aus. So schalten Sie sofort, drücken Sie " 2 mal

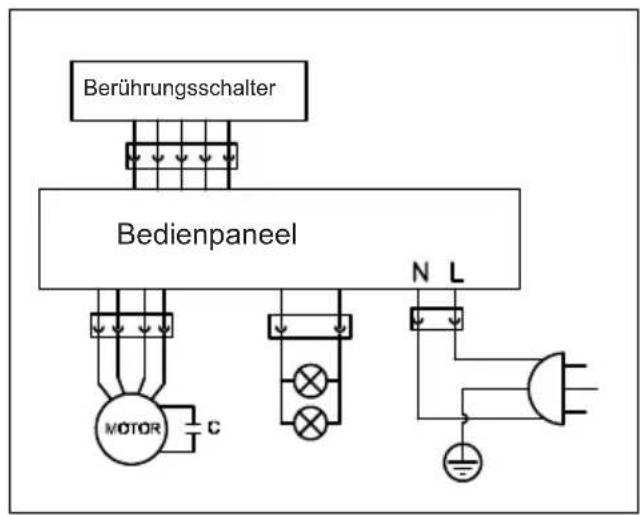

Schaltplan (siehe Abb. 5)

Berührungsschalter Bedienpaneel N L MOTOR C

Abb.5

Wartung

Für stets gute Leistungen und lange Lebensdauer muss die Abzugshaube regelmäßig gewartet werden.

Anmerkung:

1. Vor jeder Wartungsarbeit den Netzstecker ziehen und die Taste „On/Off“ drücken, damit das Gerät sicher spannungslos ist.
2. Während Wartungsarbeiten stets Schutzhandschuhe tragen.

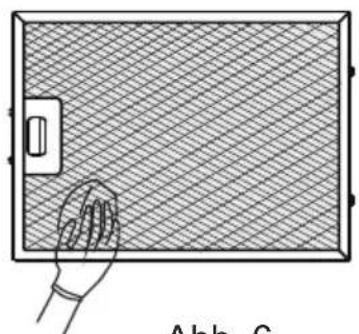

Reinigung und Auswechseln des Fettfilters aus Metall

Sofern die Abzugshaube normal genutzt wird (1 oder 2 Stunden täglich), muss die Oberfläche des Fettfilters aus Metall einmal wöchentlich gesäubert werden (siehe Abb. 6).

Problem Ursache	Abhilfe
Die Kontrolllampe hat sich eingeschaltet, aber der Motor funktioniert nicht	Das Laufrad ist blockiert	Die Blockierung beseitigen
	Der Kondensator ist schadhaft	Den Kondensator auswechseln
Der Motor ist blockiert und strömt einen unangenehmen Geruch aus	Das Motorlager ist schadhaft	Den Motor auswechseln
Die Kontrolllampe funktioniert nicht	Die obigen Kontrollen durchführen und außerdem kontrollieren,ob die Kontrolllampe schadhaft ist	Die Kontrolllampe auswechseln
Der Motor funktioniert nicht	Das Stromkabel ist lose	Die Drähte verbinden, wie im Schaltplan gezeigt
	Das Laufrad ist schadhaft und erzeugt Vibrationen	Das Laufrad auswechseln
Der Haubenkörper vibriert	Der Motor ist nicht richtig befestigt	Den Motor korrekt befestigen
	Der Haubenkörper ist nicht richtig befestigt	Den Haubenkörper korrekt befestigen
Unzureichende Absaugung	Der Abstand zwischen Haubenkörper und Kochmulde ist zu groß	Den Abstand korrigieren
	Offene Fenster oder Türen sorgen für Durchzug	Eine andere Position für das Gerät wählen und wieder installieren

※SOLLTEN DIE PROBLEME NICHT VOM BENUTZER SELBST BEHOBEN WERDEN KÖNNEN, MUSS DER ÖRTLICHE VERTRETER ODER DER TECHNISCHE KUNDENDIENST DES HÄNDLERS KONTAKTIERT WERDEN.

Achtung

1. Um jedes Risiko zu vermeiden, das durch ein schadhaftes Stromkabel entstehen könnte, muss dieses durch den Hersteller, einen Kundendiensttechniker oder einen anderen Fachmann ausgewechselt werden.
2. Falls in dem Raum, in dem die Abzugshaube installiert ist, neben dieser noch weitere, mit Gas oder einem anderen Brennstoff betriebene Geräte in Betrieb sind, muss für eine ausreichende Belüftung gesorgt werden (nicht gleichzeitig mit Geräten einsetzen, die die Luft wieder in den Raum ablassen). Bei nicht vorschriftsmäßiger Reinigung besteht Brandgefahr. Auf keinen Fall unter der Haube flambieren:

– ACHTUNG: Die frei liegenden Teile können während des Kochens mit Kochgeräten sehr heiß werden.
