Luna 70 - Exaustor de cozinha MEPAMSA - Manual de utilização gratuito

Tipo de produto	Coifa de exaustão
Marca	Mepamsa
Modelo	Luna 70
Dimensões (A x L x P)	785 - 1085 mm x 700 mm x 400 mm
Peso aproximado	12 kg
Alimentação elétrica	220-240 V / 50 Hz
Potência do motor estimada	200 W
Número de velocidades	3 (baixa, média, alta)
Tipo de comando	Tátil
Iluminação	LED (indicador)
Desligamento programado	Sim, 3 minutos
Distância mínima de segurança	420 mm
Tipo de filtro de gordura	Filtro metálico lavável
Manutenção do filtro	Limpeza semanal em uso normal
Material principal	Aço inoxidável
Classe energética estimada	B
Nível sonoro estimado	60 dB
Tipo de instalação	Parede, exaustão externa
Comprimento do duto de exaustão	Variável (máx. 3 m recomendado)
Garantia	2 anos

Perguntas frequentes - Luna 70 MEPAMSA

Qual é a distância mínima entre a coifa e o plano de cozimento?

A distância mínima de segurança é de 420 mm. Para alguns modelos, pode ser maior; consulte o capítulo Instalação do manual para as dimensões exatas.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo semanalmente em uso normal. Retire-o, lave-o com água quente e sabão ou na máquina de lavar louça, seque-o e recoloque-o. Desligue sempre a coifa antes de qualquer operação.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica. Se o motor não girar mas o indicador estiver aceso, o rotor pode estar obstruído. Consulte a tabela 'Solução de problemas' no manual para possíveis causas: capacitor danificado, rotor entupido, etc.

Como ajustar a velocidade do motor?

Pressione as teclas táteis correspondentes às velocidades: ✉ para baixa, ✉✉ para média, ✉✉✉ para alta. Um indicador acende para mostrar a velocidade selecionada.

A coifa desliga automaticamente?

Sim, a coifa possui um desligamento programado. Pressione a tecla ☉ enquanto o motor está ligado para ativar o desligamento automático após 3 minutos. Para desligar imediatamente, pressione a mesma tecla duas vezes.

Como instalar a coifa?

A instalação inclui a perfuração de furos na parede, a fixação dos suportes A e B, a fixação do corpo da coifa e a colocação das chaminés. Respeite as distâncias e use as buchas fornecidas. Consulte o capítulo Instalação do manual para os esquemas detalhados.

Posso usar a coifa sem exaustão externa?

A coifa é projetada para funcionar em modo exaustão. Se não puder evacuar para o exterior, pode usar filtros de carvão (não fornecidos) para funcionamento em recirculação. Verifique a compatibilidade com o seu modelo.

Como substituir a lâmpada?

A iluminação é integrada, provavelmente um LED não substituível pelo utilizador. Se o indicador não funcionar, contacte o serviço pós-venda. Desligue sempre a coifa antes de intervir.

O que fazer se a coifa vibrar?

As vibrações podem ser causadas por um rotor danificado, motor mal fixado ou corpo da coifa mal fixado. Verifique as fixações e o rotor. Consulte a tabela 'Solução de problemas' no manual para mais detalhes.

Onde encontrar o número de série da coifa?

O número de série encontra-se na placa de identificação afixada no interior da coifa. Anote-o antes de qualquer pedido de garantia ou de peças de reposição.

MANUAL DE UTILIZADOR Luna 70 MEPAMSA

PT Instruções para instalação e utilização Exaustor

LUNA 70 NEGRA/BLANCA

LUNA 90 NEGRA/BLANCA

Introduzione

O seu exaustor novo foi fabricado em instalações de vanguarda e submetido, com êxito, ao controlos de qualidade mais exigentes.
O ventilador do exaustor aspira os vapores da cozinha e passa-os através do filtro de gord
O filtro de gordura retém as partículas sólidas dos vapores de cozedura, mantendo a cozin praticamente livre de gorduras.

Neste manual damos-lhe todas as informações necessárias sobre o modo de utilizar o exa stor e os cuidados que deve ter com e para tirar o máximo proveito do seu aparelho.

Para poder utilizar melhor o seu produto, leia atentamente as instruções, antes de o usar, e guarde-o num lugar seguro para futura consulta!

Informação importante

1. Este capítulo contém instruções de segurança que lhe permitirão evitar danos corporais materiais. Não seguir estas instruções irá invalidar e anular todas as garantias.
2. Devido à sua política de contínuo melhoramento, o fabricante reserva-se o direitos de a o texto e as figuras deste manual sem aviso prévio.
3. As figuras incluídas neste manual são esquemáticas e podem não corresponder exatamente ao seu produto.

Índice

A. Conselhos e sugestões P 3-5
B. Desenho esquemático do produto ----P 5
C.Instalação P 6-7
D.Comandos P 7
E.Diagrama de circuito P 8
F. Manutenção P 8
G. Resolução de problemas ----P 9
H.Avisos----P10

Conselhos e sugestões

As instruções para uso aplicam-se a vários modelos deste aparelho. Por isso, é possível que estejam aqui descritas algumas características do equipamento que não dizem respeito ao seu aparelho específico.

INSTALAÇÃO

O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes de instalações incorretas ou impróprias.

• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 420 mm (alguns modelos podem ser instalados a altura superior; consulte os parágrafos sobre as dimensões de trabalho e a instalação).
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características fixada no interior do exaustor.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica da habitação dispõe de um sistema eficaz de ligação à terra.
• O percurso do tubo de exaustão de fumo deve ser o mais curto possível.

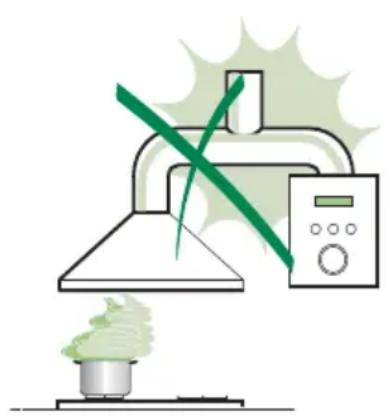

• Não ligue o exaustor a condutas de exaustão que transportem fumos de combustão (caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), é necessário que haja no aposento ventilação suficiente para impedir o retorno dos gases de escape. Deve haver uma abertura na cozinha que comunique diretamente com o exterior, para garantir a entrada de ar puro.

Quando o exaustor é utilizado em conjunto com outros aparelhos não alim entados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos voltem a entrar no aposento através do exaustor.

- No caso de danos no cabo elétrico, é necessário que seja substituído pelo serviço de assistência técnica, a fim de evitar quaisquer riscos.

O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os odores da cozinha.

• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando está em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.

- As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque a gordura e o óleo, quando excessivamente aquecidos, são facilmente inflamáveis.

• Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.
• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas ou com falta de experiência e conhecimento, a não ser que tenham recebido instrução específica sobre a utilização do aparelho ou estejam sob a supervisão de uma pessoa responsável pela sua segurança.

- As crianças devem ser vigiadas a fim de garantir que não brinquem com o aparelho.

- “ CUIDADO: As partes acessíveis podem aquecer muito quando utilizadas com apar elhos de cozinha.”

- Desligue o interruptor de alimentação do aparelho ou retire a ficha da tomada de corrente, antes de realizar qualquer serviço de manutenção.

- Limpe e/ou substitua os filtros, respeitando os intervalos especificados pelo fabricante (perigo de incêndio).

- Limpe o exaustor com um pano húmido e detergente líquido neutro.

O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos.

A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos.

Para mais informações sobre onde entregar o produto para reciclagem, conta- cte a delegação local, os serviços municipais ou a loja onde adq uiriu o produto.

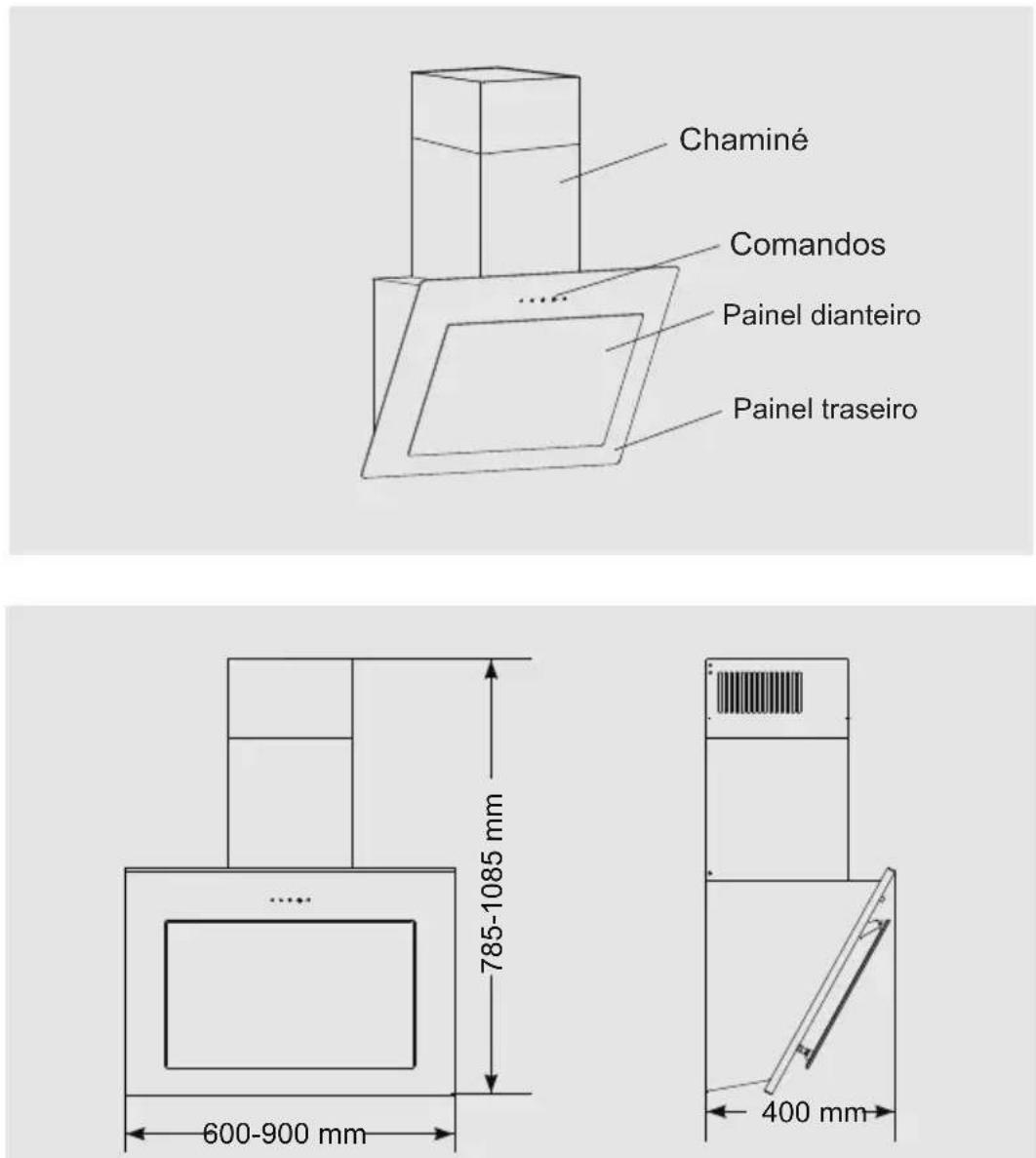

Desenho esquemático do produto

Instalação

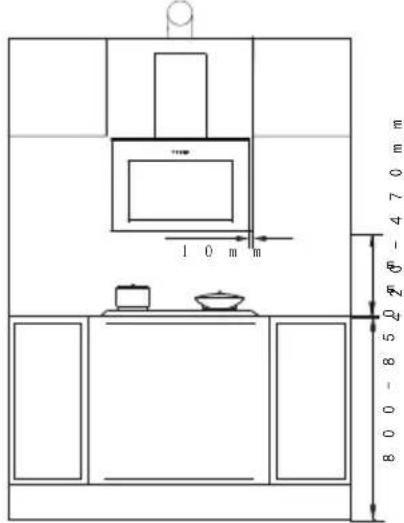

A. Posição de instalação

O exaustor deve ser instalado por cima da placa de fogão. A distância entre o exaustor e a placa de fogão deve ser de 420\~470mm (ver fig.1 abaixo)

1 0 m m 8 0 0 - 8 5 2 m m - 4 7 0 m m

Fig.1

B. Realização dos furos de montagem na parede

Faça 2 furos de Φ8mm e profundidade 50 mm na parede e aplique as buchas em ambos os furos. Introduza, então, 2 parafusos ST5×50 e atarraxe-os, mas não completamente, para poder montar depois o exaustor (ver figura 2.3 baixo)

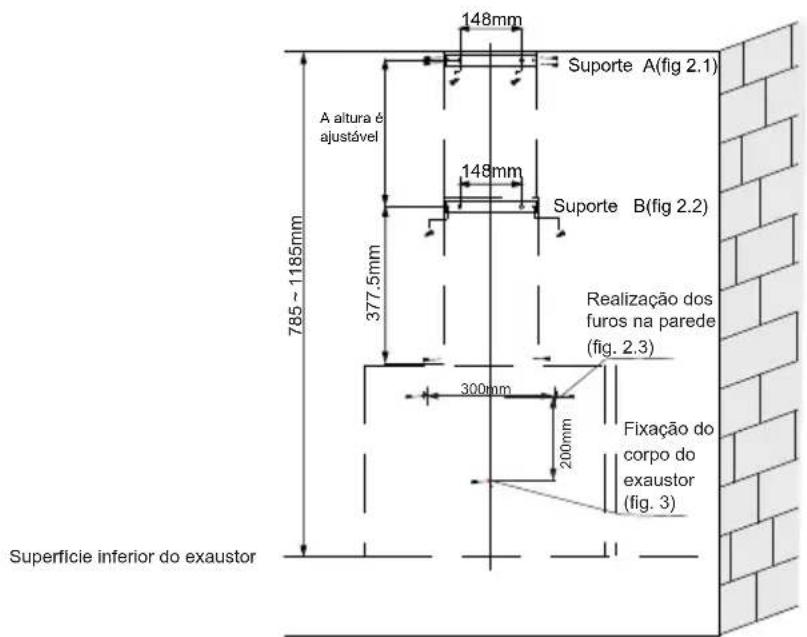

C.Fixação do suporte

Com um berbequim, faça 4 furos (2 para cada suporte) na parede, de Φ8mm e 50mm de profundidade, e introduza as 4 buchas de expansão nos furos. Utilize 4 parafusos ST5×50, para fixar o suporte A e o suporte B na parede.

(Ver figs 2.1 e 2.2 abaixo)

148mm Suporte A(fig 2.1) A altura é ajustável 148mm Suporte B(fig 2.2) 377.5mm 785 ~ 1185mm Realização dos furos na parede (fig. 2.3) 300mm 200mm Fixação do corpo do exaustor (fig. 3) Superficie inferior do exaustor

Fig. 2 e Fig.3

D. Instalação do tubo de exaustão, Montagem e fixação do corpo do exaustor

★Monte o corpo do exaustor na parede

★Utilize 2 parafusos ST4×8, para fixar o tubo de exaustão à saída do exaustor

★Use 1 parafuso ST5×50 para fixar o corpo do exaustor na parede (ver fig. 3) Antes de fixar o corpo do exaustor, remova o filtro de alumínio e faça um furo na parede, alinhando-o com o furo já existente no lado traseiro do corpo do aparelho e aplique uma bucha.

E. Instalação da Chaminé

★Instalação da chaminé inferior

Utilize 2 parafusos M4×10, para fixar a chaminé inferior ao suporte B e outros 2 parafusos M4×10, para fixar a chaminé inferior à estrutura montada na parede.

★Instalação da chaminé superior

Utilize 4 parafusos M4×10, para fixar a chaminé superior ao suporte A.

Nota: O produ to deve ser instalado, usando pelo menos uma das duas chaminés

Para instalar apenas uma chaminé (a inferior), é necessário fixar na parede o suporte B. A fixação do suporte A não é necessária.

Para instalar as duas chaminés (inferior e superior), o suporte A deverá ser fixado na parede e o suporte B no exaustor. No entanto, a fixação do suporte B na parede é facultativa para o utilizador.

Comandos e diagrama de circuito

- Utilização dos comandos eletrónicos (ver Fig.4)

Fig.4

1. Quando o exaustor é ligado à eletricidade emite um sinal acústico de aviso.
   Toda os indicadores luminosos dos interruptores sensíveis ao tato se acendem durante um segundo e depois apagam-se automaticamente.
2. Pressione " ; a luz acende-se. Pressione novamente, a luz apaga-se.
3. Pressione " ", o respetivo indicador luminoso vermelho acende-se mas os outros indicadores luminosos mantêm-se apagados. Pressione, então, os comandos " ", " e " ; verificará que o motor começa a funcionar a "baixa", "Média" e "alta" velocidades, respetivamente.
4. Se pressionar d e novo o comando " ①" durante o funcionamento do motor a uma das três velocidades acima indicadas, o seu indicador luminoso irá mudar de vermelho para azul intermitente. Nesta altura o exaustor tem ativada a função de "desligamento retardado". Isto significa que se desligará automaticamente no prazo de três minutos. O exaustor desligar-se-á se for pressionado o comando" " ② durante o estado de "desligamento retardado". Para desligar imediatamente, pressione " " ③ vezes.

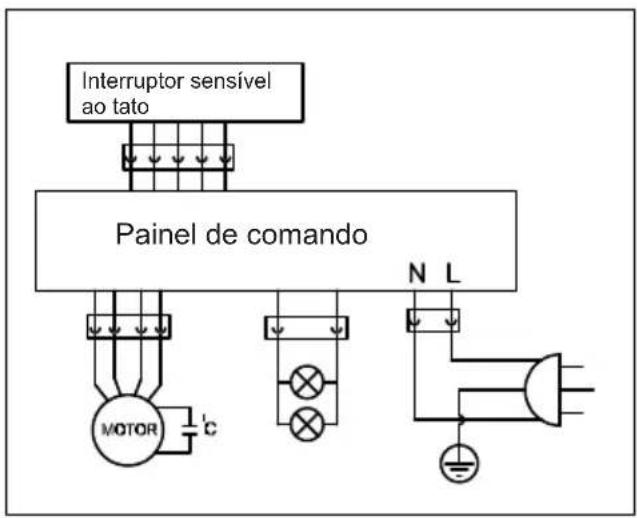

Diagrama de circuito (ver Fig.5)

Fig.5

Manutenção

Para garantir o melhor desempenho e aumentar o ciclo de vida do exaustor é necessária uma manutenção frequente.

Nota:

1. Desligue o cabo elétrico da tomada antes de realizar a manutenção e pressione o botão “ On/Off ” do exaustor, para ter a certeza de que está desligado.
2. Use luvas de proteção durante a manutenção.

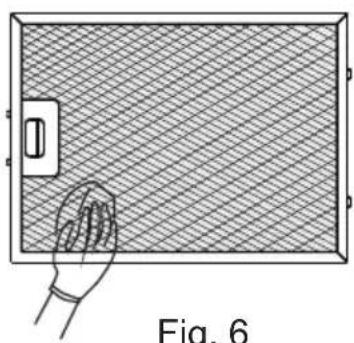

Limpeza e substituição do filtro metálico antigordura

Em condições normais de funcionamento (1 a 2 horas por dia), a superfície dos filtros metálicos antigordura deve ser limpa semanalmente (ver fig.6).

Resolução de problemas

Î ÔNÔNÔM Causa	Solução
O indicador luminoso está aceso mas o motor não funciona	O impulsor está obstruído	Remova a causa da obstrução
	O condensador está danificado	Substitua o condensador
O motor interno está bloqueado e produz mau cheiro	O rolamento do motor está obstruído ou danificado	Substitua o motor
O indicador luminoso não funciona e o motor não funciona	Além das indicações acima, verifique o seguinte:O indicador luminoso está avariado	Substitua o indicador luminoso
	O cabo de alimentação está solto	Ligue os fios como indicado no esquema elétrico
O corpo do exaustor vibra	O impulsor está danificado e provoca vibração	Substitua o impulsor
	O motor não está bem fixo na sua sede	Fixe bem o motor
	O corpo do exaustor não está bem fixo	Fixe bem o corpo do exaustor
Aspiração insuficiente	A distância entre o corpo do exaustor e a placa de fogão é excessiva	Reajuste a distância
	Há excessiva ventilação devida a portas ou janelas abertas	Escolha um novo local de instalação e monte de novo o aparelho

※ SE NÃO CONSEGUIR RESOLVER ALGUM PROBLEMA, CONTACTE O SEU AGENTE LOCAL OU O SERVIÇO DE ASSISTÊNCIA DO DISTRIBUIDOR.

Aviso!

1. Se o fio de alimentação elétrica estiver danificado, deverá ser substituído pelo fabricante ou por pessoas analogamente qualificadas, para evitar riscos.
2. Deverá haver ventilação apropriada no aposento quando o exaustor for utilizado simultaneamente com aparelhos que funcionam a gás ou outros combustíveis (não utilizar com aparelhos que descarregam o ar no próprio aposento). Há risco de incêndio se a limpeza do aparelho não for realizada segundo as instruções. Não cozinhe flamejados debaixo do exaustor.

- CUIDADO! As partes acessíveis podem aquecer muito quando utilizadas com aparelhos de cozinha.
