Type de produit	Hotte aspirante
Marque	Mepamsa
Modèle	Luna 70
Dimensions (H x L x P)	785 - 1085 mm x 700 mm x 400 mm
Poids approximatif	12 kg
Alimentation électrique	220-240 V / 50 Hz
Puissance du moteur estimée	200 W
Nombre de vitesses	3 (basse, moyenne, haute)
Type de commande	Tactile
Éclairage	LED (voyant)
Arrêt différé	Oui, 3 minutes
Distance de sécurité mini	420 mm
Type de filtre à graisse	Filtre métallique lavable
Entretien du filtre	Nettoyage hebdomadaire en usage normal
Matériau principal	Acier inoxydable
Classe énergétique estimée	B
Niveau sonore estimé	60 dB
Type d'installation	Murale, évacuation extérieure
Longueur du conduit d'évacuation	Variable (max 3 m recommandé)
Garantie	2 ans

FOIRE AUX QUESTIONS - Luna 70 MEPAMSA

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance de sécurité minimale est de 420 mm. Pour certains modèles, elle peut être supérieure ; consultez le chapitre Installation de la notice pour les dimensions exactes.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse en métal doit être nettoyé chaque semaine en usage normal. Retirez-le, lavez-le à l'eau chaude savonneuse ou au lave-vaisselle, séchez-le et replacez-le. Débranchez toujours la hotte avant toute opération.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique. Si le moteur ne tourne pas mais que le voyant est allumé, le rotor peut être obstrué. Consultez le tableau 'Solution des inconvénients' dans la notice pour les causes possibles : condensateur endommagé, rotor bouché, etc.

Comment régler la vitesse du moteur ?

Appuyez sur les touches tactiles correspondant aux vitesses : ✉ pour basse, ✉✉ pour moyenne, ✉✉✉ pour haute. Un voyant s'allume pour indiquer la vitesse sélectionnée.

La hotte s'arrête-t-elle automatiquement ?

Oui, la hotte dispose d'un arrêt différé. Appuyez sur la touche ☉ pendant que le moteur tourne pour activer l'arrêt automatique après 3 minutes. Pour éteindre immédiatement, appuyez deux fois sur la même touche.

Comment installer la hotte ?

L'installation comprend le perçage de trous dans le mur, la fixation des supports A et B, la fixation du corps de hotte et la mise en place des cheminées. Respectez les distances et utilisez les chevilles fournies. Consultez le chapitre Installation de la notice pour les schémas détaillés.

Puis-je utiliser la hotte sans évacuation extérieure ?

La hotte est conçue pour fonctionner en mode évacuation. Si vous ne pouvez pas évacuer à l'extérieur, vous pouvez utiliser des filtres à charbon (non fournis) pour un fonctionnement en recyclage. Vérifiez la compatibilité avec votre modèle.

Comment remplacer l'ampoule ?

L'éclairage est intégré, probablement une LED non remplaçable par l'utilisateur. Si le voyant ne fonctionne pas, contactez le service après-vente. Débranchez toujours la hotte avant d'intervenir.

Que faire si la hotte vibre ?

Les vibrations peuvent provenir d'un rotor endommagé, d'un moteur mal fixé ou d'un corps de hotte mal fixé. Vérifiez les fixations et le rotor. Consultez le tableau 'Solution des inconvénients' dans la notice pour plus de détails.

Où trouver le numéro de série de la hotte ?

Le numéro de série figure sur la plaque signalétique apposée à l'intérieur de la hotte. Notez-le avant toute demande de garantie ou de pièces détachées.

MODE D'EMPLOI Luna 70 MEPAMSA

FR Instructions pour l'installation et l'utilisation Hotte aspirante

Cette hotte aspirante a été fabriquée avec des technologies de pointe et soumise à des procédures rigoureuses de contrôle de la qualité.

Le ventilateur de la hotte aspire les vapeurs de cuisson et les achemine vers le filtre à grais qui piège les particules solides contenues dans les vapeurs, en laissant l'air de la cuisine sa graisses ni odeurs.

Ce manuel fournit des informations sur l'utilisation et l'entretien de la hotte, en vous permet d'exploiter au mieux toutes ses potentialités.

Pour utiliser votre hotte au mieux de ses performances, veuillez lire attentivement ces instructions avant la première mise en fonction de la hotte et les conserver pour pouvoir les consurer si besoin est !

Informations importantes

1. Cette section contient les instructions de sécurité nécessaires pour éviter tout risque de l'ssures et de dommages. Le manque d'observation de ces instructions invalide le droit à tous les garanties.
2. Le constructeur est engagé dans une dynamique d'amélioration continue de la qualité. Pour cette raison, le texte et les illustrations contenus dans ce manuel peuvent subir des modulations sans préavis.
3. Les figures illustrées dans ce manuel sont schématiques et elles pourraient ne pas corre pondre exactement au produit que vous avez acheté.

Sommaire

A. Conseils et suggestions P3-5
B. Dessin schématique du produit ----P 5
C.Installation P 6-7
D. Commandes P 7
E.Schéma du circuit P 8
F. Entretien P 8
G. Solution des inconvénients P 9
H.Avertissements----P10

Conseils et suggestions

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, les descriptions de certaines caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

INSTALLATION

Le fabricant ne peut pas être tenu pour responsable en cas d'éventuels dommages résultant d'une installation ou d'une utilisation impropre.

• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 420 mm (certains modèles peuvent être installés à une hauteur supérieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• S'assurer que la tension de votre secteur correspond à celle indiquée sur la plaque signalétique appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, contrôler que le réseau d'alimentation de votre intérieur est correctement mis à la terre.
• Le parcours des fumées doit être le plus court possible.

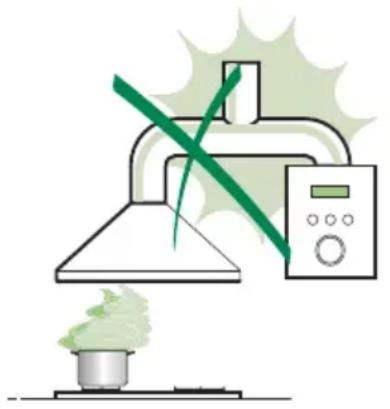

• Ne pas relier la hotte aspirante aux cheminées qui acheminent des fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), il faudra garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz d'évacuation. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur ur pour garantir l'amenée d'air propre.

Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

- Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but d'éliminer les odeurs de cuisine.

• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant l'utilisation : l'huile surchauffée risque de s'incendier.

- Ne pas flamber des met s sous la hotte : sous risque de provoquer un incendie.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites par une personne responsable de leur sécurité.

• Surveiller les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.
• ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des ap pareils de cuisson.
• Éteindre ou débrancher l'appareil du secteur avant toute opération de nettoyage ou d'entretien.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie).
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole 📁 marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique.

En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir d'éventuelles conséquences négatives pour l'environnement et pour la santé, qui risquent de se présenter en cas d'élimination inappropriée.

Pour obtenir des informations plus détaillées sur le recy clage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu le produit.

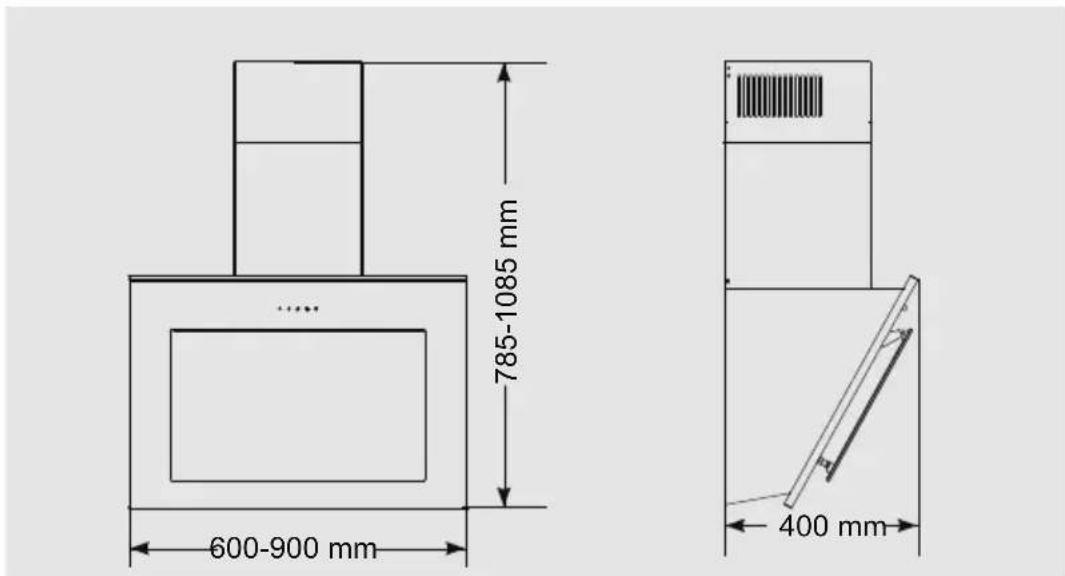

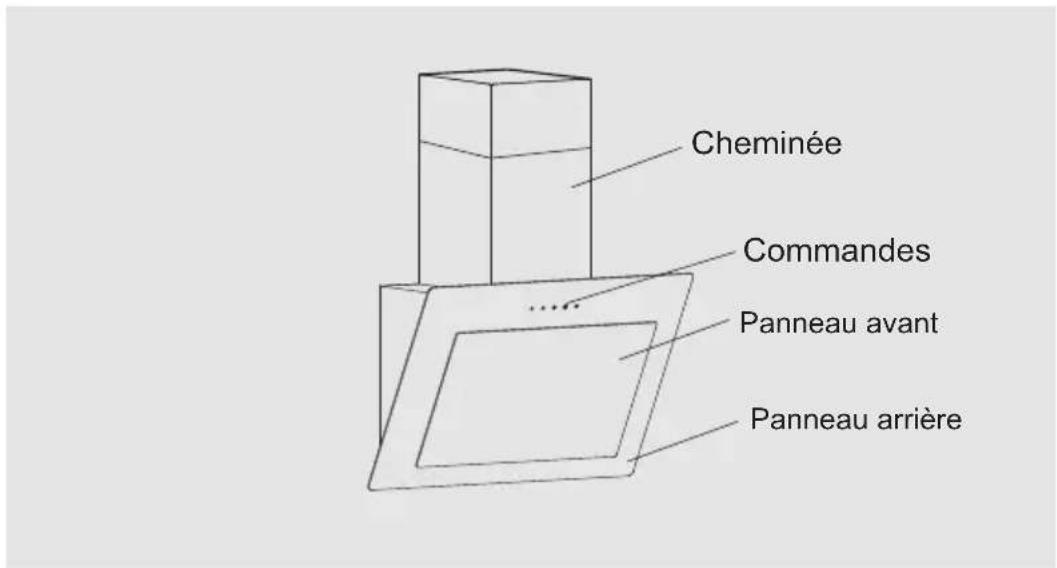

Dessin schématique du produit

Cheminée Commandes Panneau avant Panneau arrière

785-1085 mm 600-900 mm 400 mm

Installation

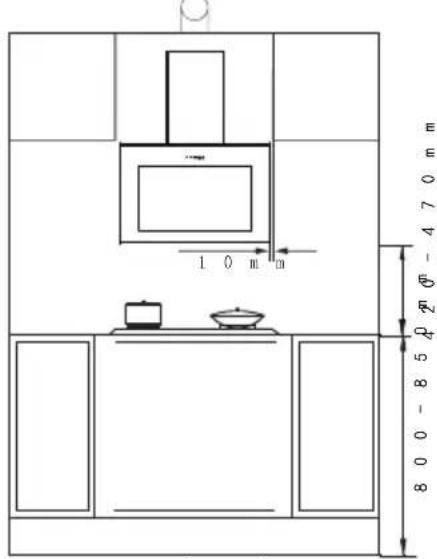

A. Position d'installation

Installer la hotte aspirante en la centrant au-dessus du plan de cuisson. La distance de référence entre la hotte aspirante et le plan de cuisson est de 420\~470

mm (voir fig. 1 en bas)

1 0 m m 8 0 0 - 8 5 4 2 m Ø - 4 7 0 m m

Fig.1

B. Exécution des trous de montage dans le mur

Dans le mur, percer 2 trous de Φ8 mm et de 50 mm de profondeur et, dans chacun d'eux, introduire une cheville à expansion, puis introduire et serrer 2 vis ST5×50 en laissant un peu de jeu pour le montage de la hotte (voir la figure 2.3 ci-dessous)

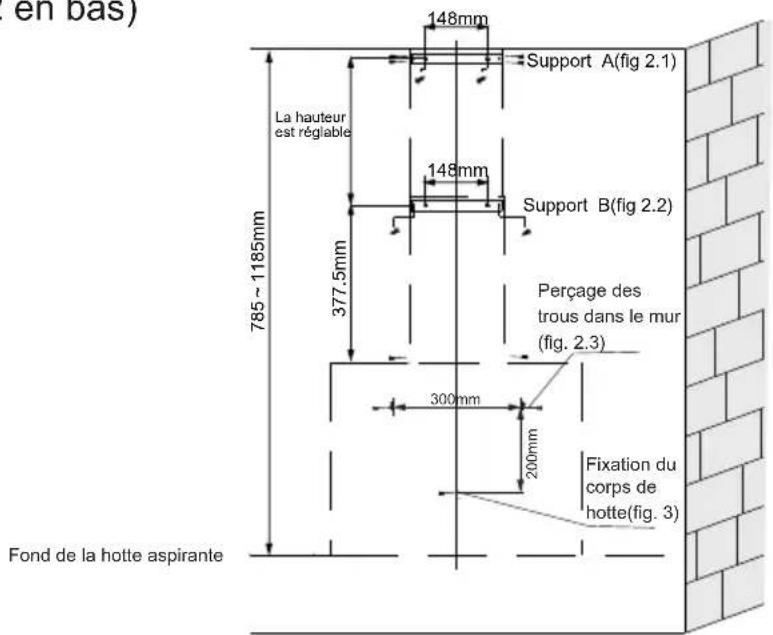

C. Fixation du support

Sur le mur, percer 4 trous (2 tr ous pour chaque support) de 8 mm de diamètre et de 50 mm de profondeur et introduire une cheville à expansion dans chaque trou. Utiliser 4 vis ST5X50 pour fixer au mur le support A et le support B. (voir figures 2.1 et 2.2 en bas)

en bas) 148mm Support A(fig 2.1) La hauteur est réglable 148mm Support B(fig 2.2) 785~1185mm 377.5mm Perçage des trous dans le mur (fig. 2.3) 300mm 200mm Fixation du corps de hotte(fig. 3) Fond de la hotte aspirante

Fig. 2 et Fig.3

D. Installation du conduit d'évacuation, Montage et fixation du corps de hotte

★Montage mural du corps de hotte

★Utiliser 2 vis ST4×8 pour fixer le conduit d'évacuation à la prise de sortie de la hotte aspirante

★Utiliser 1 vis ST5×50 pour fixer au mur le corps de hotte (voir fig. 3)

Avant de fixer le corps de hotte au mur, extraire du corps le filtre en aluminium, percer un trou dans le mur en l'alignant avec le trou déjà percé sur le dos du corps de hotte et y introduire une cheville à expansion.

E. Installation de la cheminée

★ Installation de la cheminée inférieure

Utiliser 2 vis M4×10 pour fixer la cheminée inférieure au support B, puis utiliser 2 vis M4×10 pour fixer la cheminée inférieure à la hotte montée au mur.

★Installation de la cheminée supérieure

Utiliser 4 vis M4x10 pour fixer la cheminée supérieure au support A.

Remarque : Installer la hotte en utilisant au moins une des deux cheminées.

Si vous n'installez qu'une seule cheminée (inférieure), fixez au mur le support B. La fixation du support A n'est alors plus nécessaire.

Si vous installez les deux cheminées (inférieure et supérieure), fixez au mur le support A et fixez le support B à la hotte aspirante. Toutefois, la fixation murale du support B est facultative pour l'utilisateur.

Commandes et schéma du circuit

1. La hotte émet un bref signal sonore lors du branchement à l'alimentation électrique.
   Tous les voyants lumineux des touches tactiles s'éclairent pendant une seconde, puis s'éteignent automatiquement.
2. L'appui sur la touche " 🔍", éclaire le voyant correspondant. Appuyer de nouveau pour éteindre le voyant.
3. L'appui sur la touche " ⏻", éclaire le voyant rouge, alors que tous les autres voyants restent éteints. Appuyer sur la touche " ✉", " ✉" et " ✉", pour démarrer le moteur respectivement à la vitesse « basse », « moyenne » et « haute ».
4. Un nouvel appui sur cette touche " ☉lorsque le moteur t ourne à l'une des trois vitesses indiquées ci-dessus fait passer le voyant de rouge à bleu clignot-ant. La hotte aspirante passera dans la condition de « débranchement différé ». Cela signifie que la hotte s'éteint automatiquement après 3 minutes. La hotte aspirante s'éteint si on appuie sur " ☉dans la condition de « débranchement différé ». Pour éteindre immédiatement, appuyez " ☉2 fois.

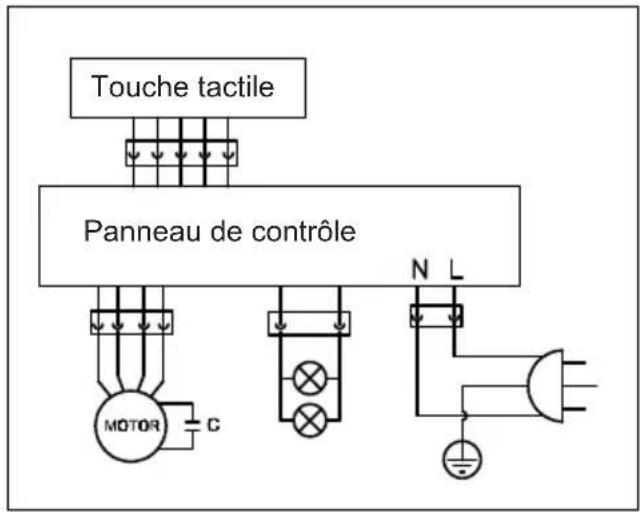

Schéma du circuit (voir Fig. 5)

Touche tactile Panneau de contrôle N L MOTOR C

Fig.5

Entretien

Pour assurer à la hotte de cuisine ses meilleures performances et la meilleure durée, veuillez effectuer un entretien régulier.

Remarque :

1. Débrancher impérativement le cordon d'alimentation avant toute opération d'entretien et appuyer sur le bouton « On/Off » pour vous assurer que la hotte est débranchée.
2. Porter des gants de protection durant les opérations d'entretien.

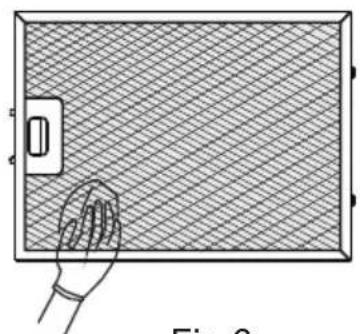

Nettoyage et remplacement du filtre à graisse en métal

En cas d'utilisation normale de la hotte (1 ou 2 heures par jour), nettoyer la surface du filtre à graisse en métal avec une périodicité hebdomadaire (voir fig. 6).

Solution des inconvénients

Inconvénient Cause Solution
Le voyant est allumé mais le moteur ne tourne pas	Le rotor est bouché	Éliminer la cause de l'obstruction
	Le condensateur est endommagé	Remplacer le condensateur
Le moteur interne est bloqué et dégage une mauvaise odeur	Le roulement du moteur est grippé ou endommagé	Remplacer le moteur
Le voyant ne fonctionne pas, le moteur ne fonctionne pas	Effectuer les contrôles indiqués ci-dessus. Vérifier en outre si le voyant est endommagé	Remplacer le voyant
	Le cordon d'alimentation est desserré	Connector les fils de la manière indiquée dans le schéma électrique
Le corps de hotte vibre.	Le rotor est endommagé à cause des vibrations	Remplacer le rotor
	Le moteur n'est pas solidement fixé	Fixer solidement le moteur
	Le corps de hotte n'est pas solidement fixé	Fixer solidement le corps de hotte
Aspiration insuffisante	Distance excessive entre le corps de hotte et le plan de cuisson	Corriger la distance
	Ventilation excessive à cause de portes ou de fenêtres ouvertes	Choisir un nouvel emplacement et réinstaller l'appareil

※ SI VOUS NE PARVENEZ PAS À RÉSOUDRE LES INCONVÉNIENTS, VEUILLEZ CONTACTER LE REPRÉSENTANT LOCAL OU LE SERVICE APRÈS-VENTE DU REVENDEUR.

Avertissemen

1. Pour éviter tout risque de danger en cas d'endommagement du cordon d'alimentation, veuillez le faire remplacer par le fabricant, par un service après-vente agréé ou par un technicien qualifié.
2. S'assurer que la pièce dans laquelle la hotte aspirante est installée avec d'autres appareils alimentés au gaz ou avec d'autres combustibles est adéquatement ventilée (ne pas utiliser avec des appareils qui évacuent l'air uniquement dans la pièce). Sous risque d'inc endie, effectuer impérativement le nettoyage conformément aux instructions. Ne pas flamber des mets sous la hotte.

- ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.
