Type de produit	Adaptateur réseau USB / Ethernet
Marque	Vivanco
Modèle	23411
Interface	USB 2.0 ou 3.0 (selon version)
Connecteur réseau	RJ45 (Ethernet 10/100/1000 Mbps)
Systèmes d'exploitation supportés	Windows, macOS, Linux
Alimentation	Via port USB (bus-powered)
Dimensions (approx.)	6.5 x 2.5 x 1.5 cm
Poids (approx.)	20 g
Fonctions principales	Ajout d'un port Ethernet, Plug & Play, Auto MDI/MDIX
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides
Sécurité	Ne pas exposer à l'humidité, aux températures extrêmes ; débrancher avant nettoyage
Pièces détachées et réparabilité	Aucune pièce détachable ; réparation par un professionnel
Informations générales	Adaptateur réseau filaire pour ordinateur, compatible avec la plupart des systèmes

FOIRE AUX QUESTIONS - 23411 VIVANCO

Comment installer l'adaptateur réseau Vivanco 23411 ?

Branchez l'adaptateur sur un port USB libre de votre ordinateur. Connectez un câble Ethernet entre l'adaptateur et votre routeur ou prise murale. Le système d'exploitation détectera automatiquement le périphérique et installera les pilotes nécessaires. Aucune configuration supplémentaire n'est requise dans la plupart des cas.

L'adaptateur est-il compatible avec Windows 10 et 11 ?

Oui, l'adaptateur Vivanco 23411 est compatible avec Windows 10 et 11, ainsi qu'avec les versions antérieures (Windows 7, 8). Les pilotes sont inclus dans le système ou disponibles en ligne.

Peut-on utiliser cet adaptateur avec un Mac ou un Linux ?

Oui, il est compatible avec macOS et la plupart des distributions Linux. Sous macOS, les pilotes intégrés suffisent. Sous Linux, le noyau reconnaît généralement le périphérique sans intervention.

Quelle est la vitesse maximale supportée ?

L'adaptateur supporte des vitesses Ethernet 10/100/1000 Mbps (Gigabit Ethernet), offrant des débits jusqu'à 1000 Mbps.

L'adaptateur fonctionne-t-il sans pilotes supplémentaires ?

Oui, sous Windows 10/11, macOS et Linux, les pilotes sont automatiquement installés (Plug & Play). Pour les systèmes plus anciens, un pilote peut être nécessaire.

Que faire si l'ordinateur ne reconnaît pas l'adaptateur ?

Vérifiez que le port USB fonctionne avec un autre appareil. Essayez un autre port USB. Redémarrez l'ordinateur. Si le problème persiste, téléchargez les pilotes depuis le site du fabricant.

L'adaptateur est-il compatible avec les consoles de jeux ?

Oui, il peut fonctionner avec certaines consoles comme PlayStation ou Xbox si elles supportent les adaptateurs USB Ethernet. Vérifiez la compatibilité auprès du fabricant de la console.

Puis-je utiliser un câble croisé (crossover) ?

L'adaptateur est équipé de la fonction Auto MDI/MDIX, ce qui permet d'utiliser indifféremment des câbles droits ou croisés.

L'adaptateur chauffe-t-il normalement ?

Un léger échauffement est normal pendant le fonctionnement. Si la température devient excessive, débranchez l'appareil et vérifiez l'absence d'obstruction ou de défaut.

Où trouver la notice complète ?

La notice d'utilisation est disponible en téléchargement gratuit sur notice-facile.com. Rendez-vous sur la page du produit Vivanco 23411 et cliquez sur 'Télécharger'.

MODE D'EMPLOI 23411 VIVANCO

Cette carte de base PCI est une carte 10/100BASE-TX Fast Ethernet PCI qui incorpore les 32-bit-wide, et une interface de bus principale. La carte Vivanco Fast Ethernet est basée sur la spécification révisée 2.0 du bus local de l'Industrie Standard, qui inclut la fonction Plug-and-Play (PnP), de façon qu'elle soit automatiquement configurée.

La carte Vivanco Fast Ethernet est une carte à double vitesse branchée à un réseau Ethernet avec une connexion simple à travers un câble double protection (UTP). La carte reconnaît et commute automatiquement de 10 Mbps à 100 Mbps. Pour l'opération de 100 Mbps, la carte supporte une opération avec un câble de catégorie UTP5. Pour une opération de 10 Mbps, la carte supporte une opération avec un câble de catégorie UTO 3, 4, ou 5.

2. Installation de la Carte

Cette section décrit comment installer votre carte Vivanco Fast Ethernet Card. Suivez les étapes suivantes pour installer la carte.

1. Éteignez l'ordinateur et tous les périphériques.
2. Faites une note décrivant comment sont branchés les câbles et les fils sur votre ordinateur et débranchez-les.
3. Retirez le capot de votre ordinateur.(conférez-vous au manuel d'utilisation de votre ordinateur).
4. Déchargez-vous de l'électricité statique que vous avez, en touchant par exemple le châssis de votre ordinateur.
5. Choisissez n'importe quelle fente PCI disponible sur la carte mère et enlevez la cache de la fente.
6. Installez avec précaution la carte Vivanco Fast Ethernet dans la fente en faisant pression sur la carte pour qu'elle rentre bien dans la fente puis fixez la carte en la vissant au châssis de l'ordinateur.
7. Remettez en place le couvercle de l'ordinateur et rebranchez l'alimentation électrique et tous les câbles.
8. Branchez le câble Ethernet au connecteur RJ-45 de votre ordinateur personnel.

3. Installation du pilote

Note: avant d'installer le pilote: Finir la section "2. Installation de la carte" en premier

Cette carte Fast Ethernet peut être utilisée dans des systèmes d'exploitation différents.

Dans ce guide du produit vous trouverez comment procéder à l'installation avec les systèmes d'exploitation suivants:

• Win98/ME (cf 3.1)
  • Win2000/XP / Vista (cf 3.2)

Pour installer la carte Fast Ethernet sur d'autres systèmes d'exploitation, référez-vous au dossier « lisez-moi » de la disquette du pilote.

3.1 Installation sous le système d'exploitation Windows 98/ME

La carte Vivanco Fast Ethernet est un dispositif PnP, ce qui fait que l'installation est une procédure très facile.

Suivez la démarche suivante pour installer la carte Vivanco Fast Ethernet Card.

Allumez l'ordinateur.

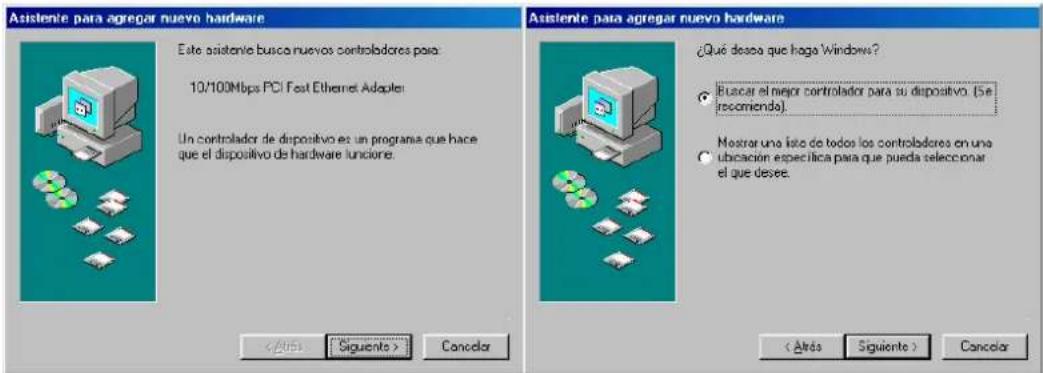

Windows 98/ME détéctera automatiquement un nouveau matériel. Appuyez sur SUIVANT pour installer les pilotes.

Laissez windows chercher les meilleurs pilotes pour le matériel (première option) puis cliquez SUIVANT.

23411

PCI Fast Ethernet Card

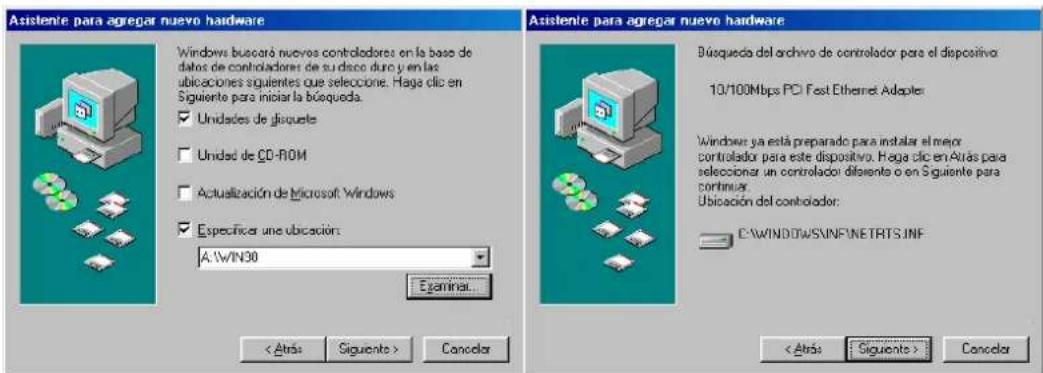

Insérez la disquette du pilote (3.5") dans l'unité de disquette (première sélection) et spécifiez une localisation:

A:\WIN98 A:\WINME continuez en appuyant sur SUIVANT

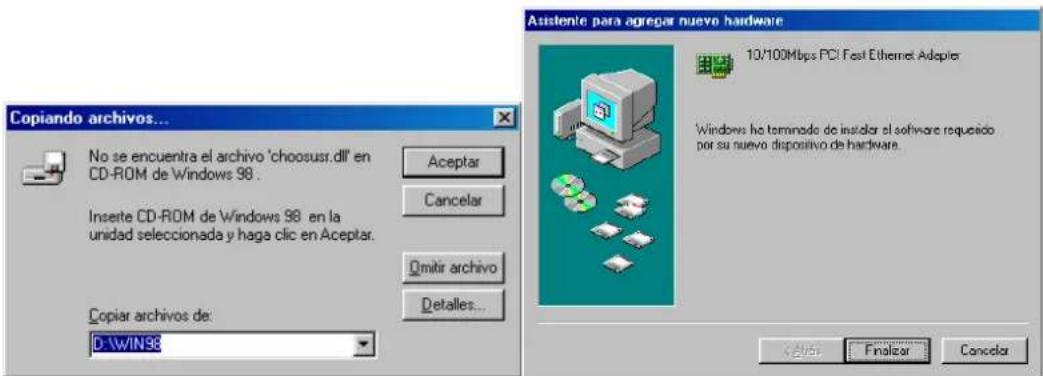

Appuyez à nouveau sur SUIVANT pour installer les pilotes pour la carte Vivanco Fast Ethernet. Il est possible que Windows vous demande d'insérer le CD-ROM de Windows 98/ME. En ce cas insérez le CD-ROM de Windows dans le lecteur de CD, tapez D:\WIN98 D:\WINME puis appuyez sur OK.

Appuyez sur TERMINER pour finir la procédure d'installation.

23411 PCI Fast Ethernet Card

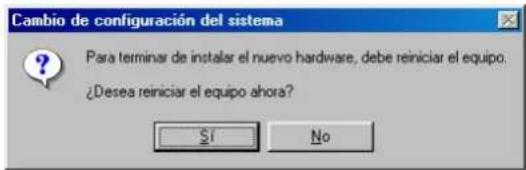

Avant d'utiliser la carte Vivanco Fast Ethernet Card vous devez redémarrer l'ordinateur: Appuyez sur OK pour redémarrer l'ordinateur.

Configuration du Réseau sous Windows 98/ME

Après avoir installé les pilotes et redémarré le système, vous serez dirigé pour choisir un nom d'utilisateur. Tapez le nom d'utilisateur dont vous voulez vous servir avec cet ordinateur (Exemple: PC1), et cliquez sur OK.

Maintenant nous devons configurer le Réseau. Cliquez sur Démarrer et sélectionnez Paramètres, Panneau de Configuration, Réseau et double-cliquez sur ce dernier.

Si le protocole "protocole Compatible IPX/SPX" n'apparaît pas dans la liste, cliquez alors sur le bouton Ajouter, selectionnez Protocoles, et sélectionnez alors fabricant "Microsoft" et Protocole Compatible IPX/SPX dans la liste de protocoles.

Allez maintenant sur l'Etiquette Identification.

Remplissez la partie "nom de l'ordinateur" avec le nom que vous voulez donner à votre ordinateur à l'intérieur du Réseau. A présent vous devez trouver un nom pour votre Réseau (Groupe de Travail), par exemple, MonGroupe. Si vous le souhaitez, vous pouvez complèter dans le texte de description pour votre ordinateur.

Veuillez s'il vous plaît vous assurer que le nom du Réseau (Groupe de Travail) est exactement le même pour tous les ordinateurs connectés à ce Réseau.

Après avoir accepté les changements effectués en appuyant sur OK, vous pourrez vous aider du CD-ROM Windows 98/ME, suivre les instructions à l'écran pour terminer l'installation.

Après avoir redémarré de nouveau le système, cet ordinateur sera alors prêt à être connecté au Réseau.

Maintenant répétez la procédure ci-dessus pour tous les ordinateurs que vous souhaitez connecter au Réseau.

3.2 Installation sous le système d'exploitation Windows 2000 / XP / VISTA

La carte Vivanco Fast Ethernet est un dispositif PnP ce qui fait que l'installation est très facile.

Suivez la démarche suivante pour installer la carte Vivanco Fast Ethernet Card.

Allumez l'ordinateur.

Windows détectera automatiquement un nouveau matériel. Appuyez sur SUIVANT pour installer les pilotes.

Windows n'affichera aucun message d'installation des contrôleurs de la carte Vivanco Fast Ethernet Card.

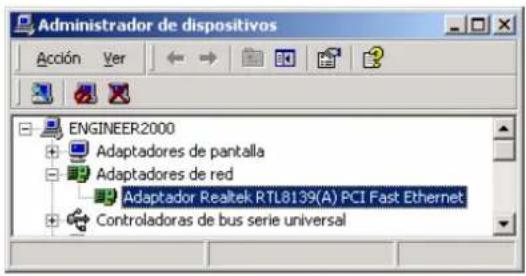

Pour vérifier si la carte Vivanco Fast Ethernet est réellement installée, vous pouvez faire ce qui suit: Appuyez sur: Démarrer→Paramètres→Panneau de Configuration, double cliquez sur Système, ensuite cliquez sur la vue de Matériel en choisissant le Gestionnaire de Périphériques. La carte apparaîtra ainsi:

23411

PCI Fast Ethernet Card

Pour vous connecter à un réseau LAN suivez la démarche suivante.

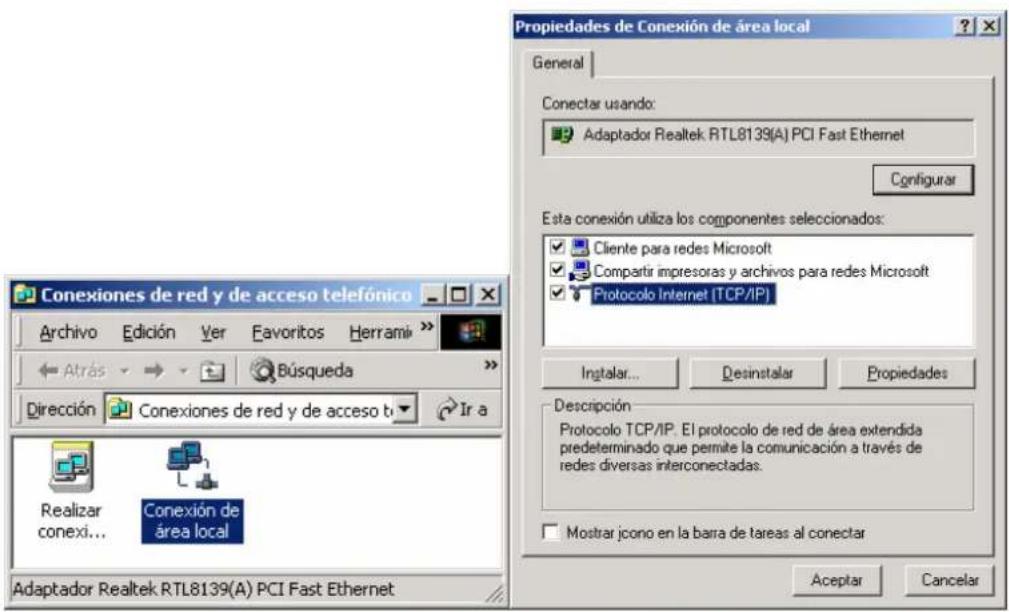

Appuyez sur: Démarrer→Configuration→Connection Réseau. L'écran suivant (en-bas à gauche) apparaît :

Cliquez avec la touche droite de la souris sur la connection LAN (Réseau d'Aire Locale) et sélectionnez Propriétés, l'écran suivant apparaît.

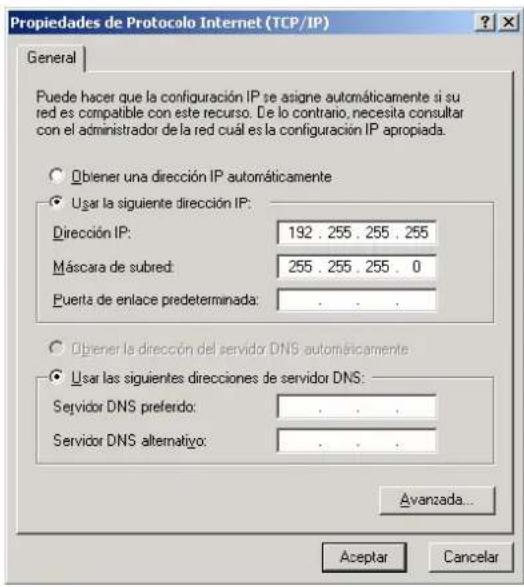

Maintenant choisissez le protocole TCP/IP et les propriétés. Pour configurer une adresse IP vous devez sélectionnez "Utiliser l'adresse IP suivante" et tapez l'adresse IP correcte (Regardez l'image ci-dessous pour avoir un exemple). Rappelez-vous de ne pas utiliser des adresses IP identiques sur un même réseau LAN. Lorsque vous avez configuré les adresses IP, cliquez sur OK pour finir la procédure d'installation.
