Tipo de producto	Adaptador de red USB/Ethernet
Marca	Vivanco
Modelo	23411
Interfaz	USB 2.0 o 3.0 (según la versión)
Conector de red	RJ45 (Ethernet 10/100/1000 Mbps)
Sistemas operativos compatibles	Windows, macOS, Linux
Alimentación	A través del puerto USB (alimentado por bus)
Dimensiones (aprox.)	6.5 x 2.5 x 1.5 cm
Peso (aprox.)	20 g
Funciones principales	Adición de un puerto Ethernet, Plug & Play, Auto MDI/MDIX
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar líquidos
Seguridad	No exponer a la humedad, temperaturas extremas; desconectar antes de limpiar
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable; reparación por un profesional
Información general	Adaptador de red por cable para ordenador, compatible con la mayoría de los sistemas

Preguntas frecuentes - 23411 VIVANCO

¿Cómo instalar el adaptador de red Vivanco 23411?

Conecte el adaptador a un puerto USB libre de su ordenador. Conecte un cable Ethernet entre el adaptador y su enrutador o toma de pared. El sistema operativo detectará automáticamente el dispositivo e instalará los controladores necesarios. No se requiere configuración adicional en la mayoría de los casos.

¿El adaptador es compatible con Windows 10 y 11?

Sí, el adaptador Vivanco 23411 es compatible con Windows 10 y 11, así como con versiones anteriores (Windows 7, 8). Los controladores están incluidos en el sistema o disponibles en línea.

¿Se puede usar este adaptador con un Mac o Linux?

Sí, es compatible con macOS y la mayoría de las distribuciones de Linux. En macOS, los controladores integrados son suficientes. En Linux, el núcleo generalmente reconoce el dispositivo sin intervención.

¿Cuál es la velocidad máxima compatible?

El adaptador admite velocidades Ethernet 10/100/1000 Mbps (Gigabit Ethernet), ofreciendo velocidades de hasta 1000 Mbps.

¿El adaptador funciona sin controladores adicionales?

Sí, en Windows 10/11, macOS y Linux, los controladores se instalan automáticamente (Plug & Play). Para sistemas más antiguos, puede ser necesario un controlador.

¿Qué hacer si el ordenador no reconoce el adaptador?

Verifique que el puerto USB funcione con otro dispositivo. Pruebe otro puerto USB. Reinicie el ordenador. Si el problema persiste, descargue los controladores desde el sitio del fabricante.

¿El adaptador es compatible con consolas de juegos?

Sí, puede funcionar con algunas consolas como PlayStation o Xbox si admiten adaptadores USB Ethernet. Verifique la compatibilidad con el fabricante de la consola.

¿Puedo usar un cable cruzado (crossover)?

El adaptador está equipado con la función Auto MDI/MDIX, lo que permite usar indistintamente cables rectos o cruzados.

¿El adaptador se calienta normalmente?

Un ligero calentamiento es normal durante el funcionamiento. Si la temperatura se vuelve excesiva, desconecte el dispositivo y verifique que no haya obstrucción o defecto.

¿Dónde encontrar el manual completo?

El manual de instrucciones está disponible para descarga gratuita en notice-facile.com. Vaya a la página del producto Vivanco 23411 y haga clic en 'Descargar'.

MANUAL DE USUARIO 23411 VIVANCO

3.2 Installing on Operating System Windows 2000 / XP / VISTA

23411 PCI Fast Ethernet Card

D

1. Einleitung

23411 PCI Fast Ethernet Card

F

1. Introduction

23411 PCI Fast Ethernet Card

23411 PCI Fast Ethernet Card

E

1. Introducción

Esta tarjeta de base PCI es una tarjeta 10/100BASE-TX Fast Ethernet PCI que incorpora los 32-bit-wide, y una interfase de bus principal. La tarjeta Vivanco Fast Ethernet está basada en los estándares de la industria de la especificación revisada 2.0 del bus local PCI que incluye la función Plug-and-Play(PnP), por lo que es auto-configurable.

La tarjeta Vivanco Fast Ethernet es una tarjeta de doble velocidad conectada a una red Ethernet con una conexión simple a través de un cable con una doble protección (UTP). La tarjeta reconoce y cambia automáticamente de 10 Mbps a 100 Mbps. Para la operación de 100 Mbps, la tarjeta soporta una operación con cables de categoría UTP5. Para una operación de 10 Mbps, la tarjeta soporta una operación con un cable de categoría UTP 3, 4, o 5.

2. Instalación de la tarjeta

Esta sección describe como instalar su tarjeta Vivanco Fast Ethernet. Siga las etapas siguientes para la instalación de la tarjeta.

1. Apague el ordenador y todos los perifericos.
2. Haga una nota de como los cables están conectados a su ordenador y desconéctelos.
3. Retire la tapa de su ordenador.(refierase al manual de operación de su ordenador).
4. Descarguese de la electricidad estática tocándo el chásis de su ordenador por ejemplo.
5. Elija cualquier ranura PCI disponible en la tarjeta madre y retire la tapa de la ranura.
6. Instale cuidadosamente la tarjeta Vivanco Fast Ethernet en la ranura haciendo una leve presión sobre ella para que encaje en la ranura, luego asegure la tarjeta atornillándola al chásis del ordenador.
7. Ponga la tapa del ordenador en su lugar y conécte los cables de nuevo.
8. Conecte el cable Ethernet al conector RJ-45 de su ordenador personal.

3. Instalación del Controlador

Nota: antes de instalar el controlador: Terminar la sección 2. En primer lugar la instalación de la tarjeta.

Esta tarjeta Fast Ethernet puede ser utilisada en diferentes sistemas operativos.

En este Manual del Usuario se describe como hacer la instalación en los siguientes sistemas operativos:

• Win98/ME (ver 3.1)
• Win2000 (ver 3.2)

Para instalar la tarjeta Fast Ethernet en otros sistemas operativos, debe usted referirse al archivo Léame del disquete del controlador.

3.1 Instalación bajo el sistema operativo Windows 98/ME

La tarjeta Vivanco Fast Ethernet es un dispositivo PnP lo que hace de la instalación un procedimiento muy sencillo.

Siga el procedimiento siguiente para instalar la tarjeta Vivanco Fast Ethernet.

Encienda el ordenador.

Windows 98/ME detectará automáticamente un nuevo hardware. Haga clic en SIGUIENTE para instalar los controladores.

Deje que Windows busque el mejor controlador para su dispositivo (Primera opción) y haga clic en SIGUIENTE.

23411

PCI Fast Ethernet Card

Inserte el disquete del controlador (3.5") en la unidad de disco (primera selección) y especifique una ubicación:

A:\WIN98 A:\WINME continúe haciendo clic en SIGUIENTE

Haga clic de nuevo en SIGUIENTE para instalar los controladores para la tarjeta Vivanco Fast Ethernet.

Es posible que Windows le solicite el CD-ROM de Windows98/ME. En este caso inserte el CD-ROM de Windows en el lector de CD, y escriba D:\WIN98 D:\WINME luego haga clic en ACEPTAR.

Haga clic en FINALIZAR para terminar el procedimiento de instalación.

Antes de utilizar la tarjeta Vivanco Fast Ethernet Card debe usted reiniciar su ordenador: Haga clic en SI para reiniciar su ordenador.

23411

PCI Fast Ethernet Card

3.2 Instalación bajo el sistema operativo Windows 2000 / XP/ Vista

La tarjeta Vivanco Fast Ethernet es un dispositivo PnP lo que hace que la instalación sea muy sencilla.

Siga el procedimiento siguiente para instalar la tarjeta Vivanco Fast Ethernet.

Encienda el ordenador.

Windows detectará automáticamente un nuevo hardaware. Haga clic en SIGUIENTE para instalar los controladores.

Windows no enviará ningún mensaje de instalación de los controladores de la tarjeta Vivanco Fast Ethernet Card.

Para verificar si la tarjeta Vivanco Fast Ethernet está realmente instalada siga el siguiente procedimiento:

Haga clic en: Inicio→Configuración→Panel de Configuración, haga doble clic en sistema, luego en la vista del MATERIAL elijiendo el Administrador de dispositivos. Larjeta aparecerá así:

Para conectarse a una red LAN siga el procedimiento siguiente.

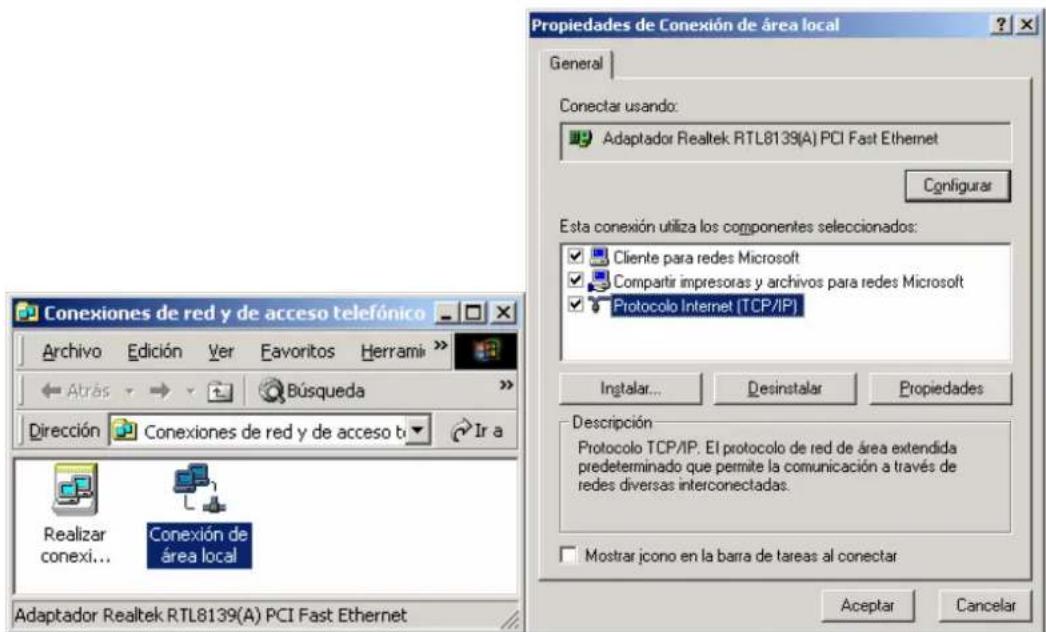

Haga clic en Inicio→Configuración→Conecciones de red. La pantalla siguiente (debajo a la izquierda) aparecerá:

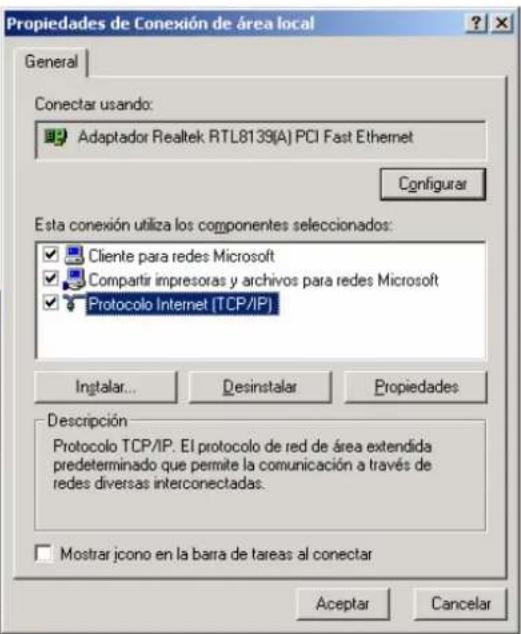

Haga clic con el botón derecho del ratón sobre la conección LAN (Redes de Area Locales) y seleccione Propiedades, la pantalla siguiente aparecerá.

23411 PCI Fast Ethernet Card

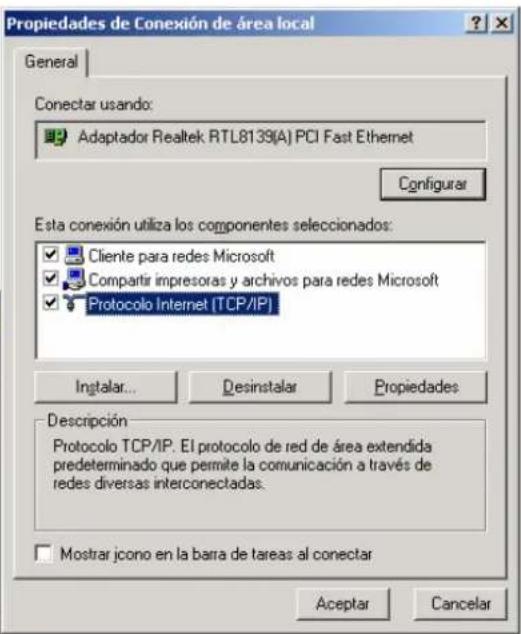

Ahora elija el protocolo TCP/IP y las propiedades. Para configurar una dirección IP debe usted seleccionar “Utilizar la siguiente dirección IP” y escriba la dirección correcta (Confierase a la imagen que usted encontrará debajo como un ejemplo). Recuerde no utilizar direcciones IP identicas en una misma red LAN. Cuando haya configurado las direcciones IP, haga clic en ACEPTAR para terminar el procedimiento de instalación.

23411 PCI Fast Ethernet Card

|

1. Introduzione

destra.

23411 PCI Fast Ethernet Card

NL

1. Introductie

23411 PCI Fast Ethernet Card

P

1. Introdução

23411 PCI Fast Ethernet Card

23411 PCI Fast Ethernet Card

PL

1. Wstep

23411

PCI Fast Ethernet Card

DK

1. Introduktion

Dette PCI kort baserer på 10/100BASE-TX Fast Ethernet PCI-kortet, hvilket implementere en 32-Bit Bus-Mastering Interface. Vivanco Fast Ethernet Card baserer på Industrie Standard PCI Local Bus Specifikation Revision 2.0, hermed fungerer kortet med Plug-and-Play(PnP)og indstiller alt helt automatik.

23411 PCI Fast Ethernet Card

23411

PCI Fast Ethernet Card

3.2 Installation på Windows 2000/XP/Vista

23411

PCI Fast Ethernet Card

s

1. Inledning

23411 PCI Fast Ethernet Card

3.2 Installation under Windows 2000/XP/Vista

23411

PCI Fast Ethernet Card

Card Specifications

IEEE 802.3 standards: 10BASE-T and 100BASE-TX
