Tipo di prodotto	Adattatore di rete USB / Ethernet
Marca	Vivanco
Modello	23411
Interfaccia	USB 2.0 o 3.0 (a seconda della versione)
Connettore di rete	RJ45 (Ethernet 10/100/1000 Mbps)
Sistemi operativi supportati	Windows, macOS, Linux
Alimentazione	Tramite porta USB (alimentato dal bus)
Dimensioni (circa)	6.5 x 2.5 x 1.5 cm
Peso (circa)	20 g
Funzioni principali	Aggiunta di una porta Ethernet, Plug & Play, Auto MDI/MDIX
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare liquidi
Sicurezza	Non esporre a umidità, temperature estreme; scollegare prima della pulizia
Parti di ricambio e riparabilità	Nessuna parte staccabile; riparazione da parte di un professionista
Informazioni generali	Adattatore di rete cablato per computer, compatibile con la maggior parte dei sistemi

Domande frequenti - 23411 VIVANCO

Come installare l'adattatore di rete Vivanco 23411?

Collegare l'adattatore a una porta USB libera del computer. Collegare un cavo Ethernet tra l'adattatore e il router o la presa a muro. Il sistema operativo rileverà automaticamente il dispositivo e installerà i driver necessari. Nella maggior parte dei casi non è richiesta alcuna configurazione aggiuntiva.

L'adattatore è compatibile con Windows 10 e 11?

Sì, l'adattatore Vivanco 23411 è compatibile con Windows 10 e 11, così come con le versioni precedenti (Windows 7, 8). I driver sono inclusi nel sistema o disponibili online.

Si può usare questo adattatore con un Mac o Linux?

Sì, è compatibile con macOS e la maggior parte delle distribuzioni Linux. Su macOS, i driver integrati sono sufficienti. Su Linux, il kernel generalmente riconosce il dispositivo senza interventi.

Qual è la velocità massima supportata?

L'adattatore supporta velocità Ethernet 10/100/1000 Mbps (Gigabit Ethernet), offrendo velocità fino a 1000 Mbps.

L'adattatore funziona senza driver aggiuntivi?

Sì, su Windows 10/11, macOS e Linux, i driver vengono installati automaticamente (Plug & Play). Per i sistemi più vecchi, potrebbe essere necessario un driver.

Cosa fare se il computer non riconosce l'adattatore?

Verificare che la porta USB funzioni con un altro dispositivo. Provare un'altra porta USB. Riavviare il computer. Se il problema persiste, scaricare i driver dal sito del produttore.

L'adattatore è compatibile con le console di gioco?

Sì, può funzionare con alcune console come PlayStation o Xbox se supportano adattatori USB Ethernet. Verificare la compatibilità presso il produttore della console.

Posso usare un cavo incrociato (crossover)?

L'adattatore è dotato della funzione Auto MDI/MDIX, che consente di utilizzare indifferentemente cavi dritti o incrociati.

L'adattatore si scalda normalmente?

Un leggero riscaldamento è normale durante il funzionamento. Se la temperatura diventa eccessiva, scollegare il dispositivo e verificare l'assenza di ostruzioni o difetti.

Dove trovare il manuale completo?

Il manuale di istruzioni è disponibile per il download gratuito su notice-facile.com. Vai alla pagina del prodotto Vivanco 23411 e clicca su 'Scarica'.

MANUALE UTENTE 23411 VIVANCO

La scheda di rete Vivanco è una scheda 10/100BASE-TX Fast Ethernet PCI che implementa il sistema a 32-bit-wide e l'interfaccia bus mastering. La Vivanco Fast Ethernet Card possiede le caratteristiche del bus "Standard PCI local bus specification revision 2.0", ha la funzione Plug-and-Play(PnP) ed è autoconfigurabile.

La Vivanco Fast Ethernet Card è una scheda a doppia velocità, connessa ad una rete Ethernet mediante una singola connessione con un cavo a spirale non schermato (UTP). La scheda percepisce e commuta automaticamente sui 10 Mbps ed i 100 Mbps. Per operare a 100 Mbps, la scheda supporta il funzionamento nella Categoria 5 del cavo UTP. Per operare a 10 Mbps, la scheda supporta il funzionamento nella Categoria 3, 4, o 5 del cavo UTP.

2. Installazione della scheda

Questa sezione descrive l'installazione della scheda Vivanco Fast Ethernet. Leggere attentamente la procedura per installare la scheda.

1. Spegnere il PC e tutte le periferiche.
2. Annotarsi i rispettivi connettori a cui sono collegati i singoli cavi, quindi staccarli uno ad uno.
3. Aprire l'unità centrale, rimuovendo il coperchio o pannello, facendo riferimento al manuale di istruzioni del PC
4. Scaricare l'elettricità elettrostatica che potrebbe essere presente, per esempio, toccando con le mani la parte metallica sul retro del PC.
5. Identificare una slot PCI disponibile e rimuovere la placchetta metallica di protezione.
6. Inserire la scheda di rete nella slot PCI assicurandosi che il connettore della scheda coincida con la slot. Premere la scheda fino in fondo e fissarla con l'apposita vite.
7. Introdurre di nuovo il coperchio del PC e collegare di nuovo tutti i cavi.
8. Collegare il connettore RJ-45 alla scheda di rete Vivanco Fast Ethernet.

3. Installazione del driver

Nota: prima di installare il driver eseguire tutti i procedimenti descritti nella sezione 2

La Fast Ethernet Card può essere utilizzata con diversi sistemi operativi.

In questo manuale viene descritto come installare la scheda con i seguenti sistemi:

• Win98/ME (leggere 3.1)
• Win2000 / XP / Vista (leggere 3.2)

Per installare la Fast Ethernet Card su altri sistemi operativi, leggere il file leggimi nel disco driver.

3.1 Installazione della scheda di rete su Windows 98/ME

La Vivanco Fast Ethernet Card è una scheda di rete Plug and Play (PnP), la sua installazione quindi risulta molto semplice in quanto viene rilevata in automatico da Win 98/ME.

Seguire le procedure sotto riportate per installare la scheda di rete Vivanco Fast Ethernet Card.

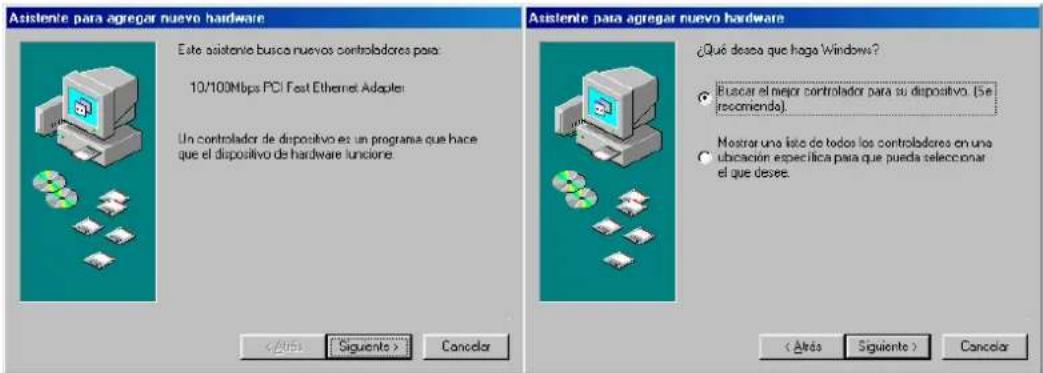

Windows 98/ME rileverá automaticamente una nuova periferica. Cliccare su AVANTI (NEXT) per installare i driver.

Scegliere l'opzione "Windows cercherá un driver migliore per la sua periferica" (prima opzione) e cliccare su AVANTI (NEXT).

23411

PCI Fast Ethernet Card

Introdurre il dischetto driver da (3.5") nell'unità a dischetto, selezionare l'unita a dischetto (prima selezione) ed inserire il percorso:

A:\WIN98 A:\WINME continuare cliccando su AVANTI (NEXT)

Cliccare di nuovo su AVANTI (NEXT) per installare i driver della scheda di rete Vivanco Fast Ethernet Card.

É possibile che venga richiesto di introdurre il CD-ROM di installazione di Windows 98/ME. In questo caso introdurre il CD-ROM di Windows 98/ME nell'unità di CD-ROM, digitare quindi D:\WIN98 D:\WINME e poi cliccare su OK.

Cliccare su FINE (FINISH) per completare il processo di installazione.

Prima di utilizzare la scheda di rete Vivanco Fast Ethernet Card bisogna riavviare il PC: Cliccare su SI per riavviare il PC.

23411

PCI Fast Ethernet Card

3.2 Installazione della scheda di rete su Windows 2000 / XP / VISTA

La scheda di rete Vivanco Fast Ethernet Card è una scheda Plug and Play, quindi l'installazione è molto facile.

Seguire il processo sotto riportato per installare la Vivanco Fast Ethernet Card.

Accendere il PC.

Windows installerá automaticamente i driver della Vivanco Fast Ethernet Card ma non darà nessun messaggio di installazione.

Per verificare l'installazione della scheda di rete Vivanco Fast Ethernet Card eseguire la seguente procedura:

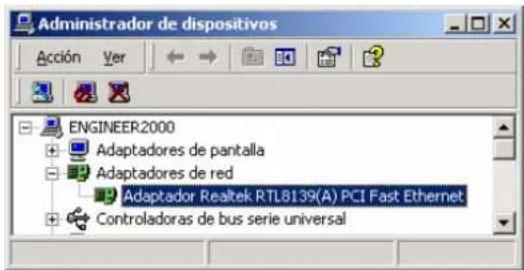

Cliccare su: Start→Impostazioni→Pannello di Controllo, doppio clic su Sistema, dopodiché andare su Gestione Periferiche. In questa maniera la scheda potrà essere visualizzata.

Per eseguire una connessione ad una rete LAN seguire le istruzioni sotto riportate.

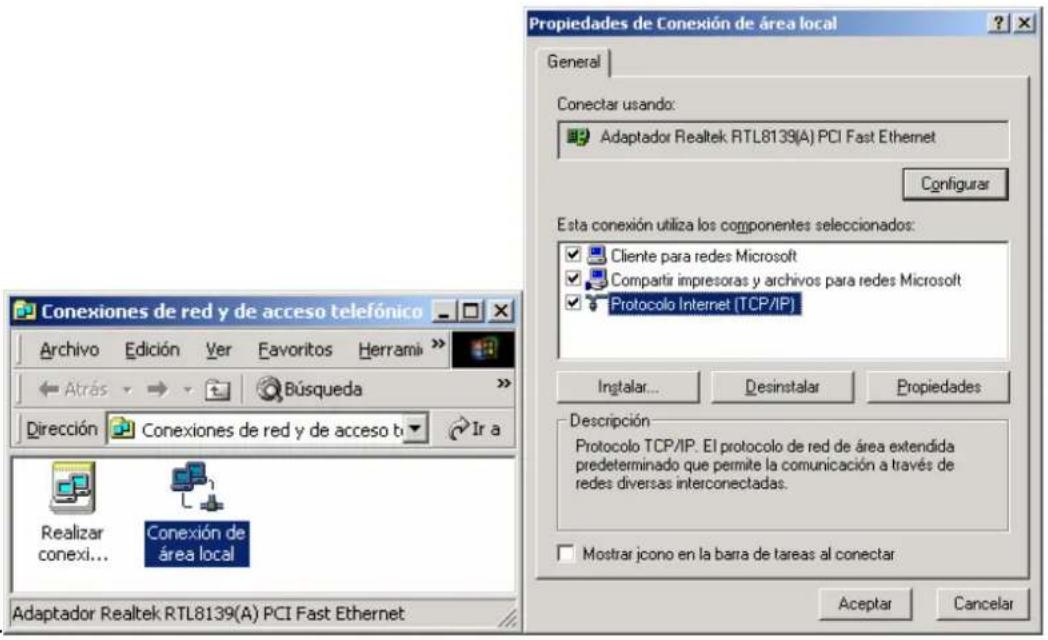

Cliccare su: Start→Impostazioni→Schede di Rete. Verrà visualizzata la schermata riportata in basso a sinistra:

Fare click con il tasto destro del mouse sulla connessione LAN (Local Area Network) e selezionare proprietà, verrà visualizzata la schermata situata in basso a

23411 PCI Fast Ethernet Card

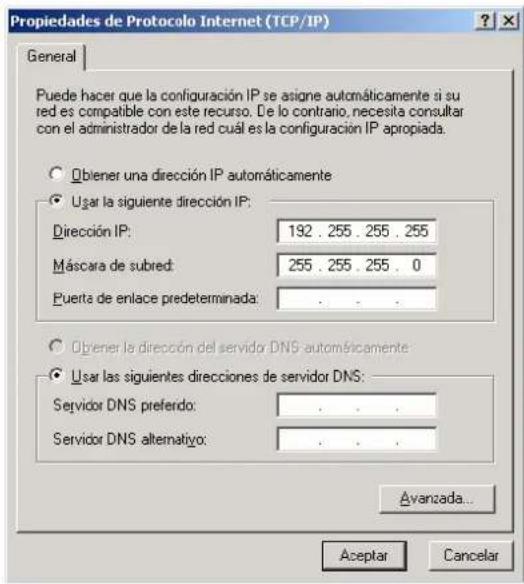

Quindi selezionare il protocollo TCP/IP e andare su proprietà. Per configurare un indirizzo IP, selezionare "Usare il seguente indirizzo IP" e digitare il corretto indirizzo IP (Guardare l'immagine riportata in basso per un esempio). Ricordarsi di non usare un identico indirizzo IP per una stessa rete LAN. Dopo aver configurato l'indirizzo IP, cliccare su OK per finire il processo di installazione.
