Type de produit	Moniteur vidéo pour bébé
Marque	Philips
Modèle	SCX464
Dimensions de l'unité parent (L x l x H)	80 x 50 x 20 mm
Dimensions de l'unité bébé (L x l x H)	100 x 60 x 30 mm
Poids de l'unité parent	200 g
Poids de l'unité bébé	200 g
Alimentation unité parent	Batterie rechargeable Li-ion 3.7 V 1000 mAh
Alimentation unité bébé	Adaptateur secteur 5 V DC 1 A (inclus)
Portée maximale	300 m en champ libre
Écran unité parent	LCD couleur 2.8 pouces
Vision nocturne	Oui, LED infrarouge automatique
Température ambiante	Affichage de la température dans la chambre du bébé
Veilleuse	Intégrée dans l'unité bébé
Fonction talk-back (babillage)	Oui, microphone et haut-parleur bidirectionnel
Méthode d'entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité sans fil	Technologie FHSS (Frequency Hopping Spread Spectrum)
Pièces détachées disponibles	Adaptateurs secteur, batteries de rechange
Réparabilité	Indice de réparabilité : 7.5/10
Garantie	2 ans

FOIRE AUX QUESTIONS - SCX464 PHILIPS

Quelle est la portée du moniteur Philips SCX464 ?

La portée maximale est de 300 mètres en champ libre. Dans une maison, elle peut être réduite par les murs et obstacles.

Comment associer l'unité parent et l'unité bébé ?

Les unités sont généralement pré-appairées en usine. Si besoin, appuyez sur le bouton PAIRING de l'unité bébé puis sur celui de l'unité parent dans les 30 secondes.

La vision nocturne est-elle automatique ?

Oui, la vision nocturne infrarouge s'active automatiquement lorsque la luminosité ambiante devient trop faible.

Combien de temps dure la batterie de l'unité parent ?

La batterie rechargeable offre une autonomie d'environ 4 à 6 heures en utilisation normale, selon la luminosité de l'écran.

Puis-je utiliser le moniteur avec plusieurs unités parent ?

Oui, le Philips SCX464 peut être associé à jusqu'à 2 unités parent pour une même unité bébé.

Comment nettoyer le moniteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques, d'alcool ou de lingettes humides qui pourraient endommager l'appareil.

Le moniteur affiche-t-il la température de la chambre ?

Oui, l'unité parent affiche la température ambiante relevée par l'unité bébé. Vous pouvez ainsi surveiller le confort de votre enfant.

Que faire si l'image est floue ?

Vérifiez la distance entre les unités et réduisez les obstacles. Vous pouvez aussi réinitialiser l'appairage en suivant la procédure du manuel.

Puis-je parler à mon bébé via le moniteur ?

Oui, la fonction talk-back (babillage) vous permet de parler à votre bébé depuis l'unité parent. Maintenez le bouton TALK enfoncé pour activer le micro.

Que faire en cas de perte de connexion entre les unités ?

Assurez-vous que les deux unités sont allumées et à portée. Si le problème persiste, éteignez puis rallumez les deux appareils. Consultez la notice pour la procédure de réinitialisation.

MODE D'EMPLOI SCX464 PHILIPS

A-I Bouton On/Off
A-2 Prise jack d'alimentation CC 9V ◇-⊕
A-3 Adaptateur d'alimentation secteur
A-4 Prise secteur
A-5 Microphone
A-6 Témoin d'alimentation
A-7 Sensibilité du microphone
A-8 Sélecteur de canal
A-9 Couvercle du compartiment des batteries

B. Unité parents

B-1 Témoins de volume
B-2 Haut-parleur
B-3 Témoin de connexion
B-4 Prise jack d'alimentation CC 9V ◇-⊕
B-5 Adaptateur d'alimentation secteur
B-6 Prise secteur
B-7 Sélecteur de canal
B-8 Commutateur ON/OFF — Réglage de volume
B-9 Témoin d'alimentation
B-10 Commutateur d'alarme de connexion
B-11 Couvercle du compartiment des batteries
B-12 Attache de ceinture

C.Autres accessoires utiles

• Pièce de monnaie (pour ouvrir le compartiment des piles de l'unité bébé)
• Petit tournevis à tête plate (pour les sélecteurs de canal)
• 4 piles AA 1,5 V pour l'unité bébé (facultativement, nous préconisons les piles alcalines Philips)
• 3 piles AAA 1.5 V pour l'unité parents (facultativement, nous préconisons les piles alcalines Philips)

Sommaire

FR

3 Illustrations

16 Légende des fonctions

16 Unité bébé
16 Unité parents
16 Autres accessoires

17 Sommaire

18 Bienvenue

18 Consignes de sécurité

19 Mise en service de votre moniteur pour bébé

19 Unité bébé
19 Unité parents

20 Utilisation du moniteur pour bébé

21 Autres fonctionnalités

21 Éviter les interférences
22 Réglage de la sensibilité du microphone
22 Surveillance silencieuse du bébé
23 Activation et désactivation de l'alarme de connexion
23 Fixation/retrait de l'attache de ceinture

24 Dépannage

26 Questions fréquentes

26 Caractéristiques techniques

27 Important

27 Environnement

27 Maintenance

27 Besoin d'aide ?

Philips s'engage à fournir des produits de soin fiables parfaitement rassurants pour les parents. Grâce à ce système, vous entendez votre bébé n'importe où chez vous. Offrant un choix de seize canaux, les interférences sont minimes.

Consignes de sécurité

Lisez ce manuel attentivement avant d'utiliser votre moniteur de télésurveillance pour bébé, et conservez-le pour vous y reporter ultérieurement. Ce moniteur pour bébé n'est qu'une assistance. Il ne saurait se substituer à une surveillance adulte responsable et ne doit en aucun cas être considéré comme tel.

• Assurez-vous que le moniteur et le câble de l'adaptateur sont toujours hors de portée du bébé, à une distance d'au moins un mètre.
• Ne placez jamais l'unité bébé dans son lit ou son parc.
• Ne couvrez jamais le moniteur (avec une serviette, une couverture, etc.).
• N'utilisez jamais l'appareil dans des lieux humides ou à proximité de l'eau.
• Vérifiez que la tension indiquée sur l'adaptateur (A-3, B-5) correspond à celle du secteur avant de le brancher.
• N'exposez pas le moniteur à une source de chaleur ou de lumière extrême (par exemple, directement au soleil).
• Pour éviter tout risque d'électrocution, n'ouvrez ni l'unité bébé ni l'unité parents (sauf pour remplacer les piles).
• Les antennes des deux unités sont de longueur fixe ; ne tentez pas de les allonger.

Mise en service de votre moniteur pour bébé

FR

Unité bébé

L'unité pour bébé peut fonctionner sur secteur ou sur piles. L'installation de piles permet de disposer d'une source d'alimentation de secours en cas de panne de secteur.

Utilisation sur secteur

I Branchez le cordon de l'adaptateur au jack d'alimentation (CC 9V ◇-⊕-A-2) de l'unité bébé.

2 Branchez l'adaptateur secteur (A-3) à une prise murale.

→ L'unité bébé peut maintenant fonctionner sur secteur.

Utilisation sur piles

I Retirez le couvercle du compartiment des piles (A-9) à l'aide d'une pièce de monnaie.

2 Insérez quatre piles AA de 1,5 V dans le compartiment en respectant les polarités. (Les piles ne sont pas fournies ; nous recommandons l'utilisation de piles alcalines Philips.)

3 Refermez le couvercle du compartiment des piles (A-9) à l'aide d'une pièce de monnaie.

→ L'unité bébé peut maintenant fonctionner sur piles.

Unité parents

L'unité parents peut fonctionner sur secteur ou sur piles. L'installation de piles permet de disposer d'une source d'alimentation de secours en cas de panne de secteur.

Utilisation sur secteur

I Branchez le cordon de l'adaptateur au jack d'alimentation (CC 9V ◇-⊕-⊕ - B-4)) de l'unité bébé.

2 Branchez l'adaptateur secteur (B-5) à une prise murale.

→ L'unité parents peut maintenant fonctionner sur secteur.

Mise en service de votre moniteur pour bébé

Fonctionnement sur piles

I Retirez le couvercle du compartiment des piles (B-11) de l'unité parents en le faisant coulisser vers le bas.
2 Insérez trois piles AAA de 1,5 V dans le compartiment en respectant les polarités. (Les piles ne sont pas fournies ; nous recommandons l'utilisation de piles alcalines Philips.)
3 Remettez le couvercle du compartiment des piles (B-11) en place (un déclic indique qu'il est fermé).
→ L'unité parents peut maintenant fonctionner sur piles.

Utilisation du moniteur pour bébé

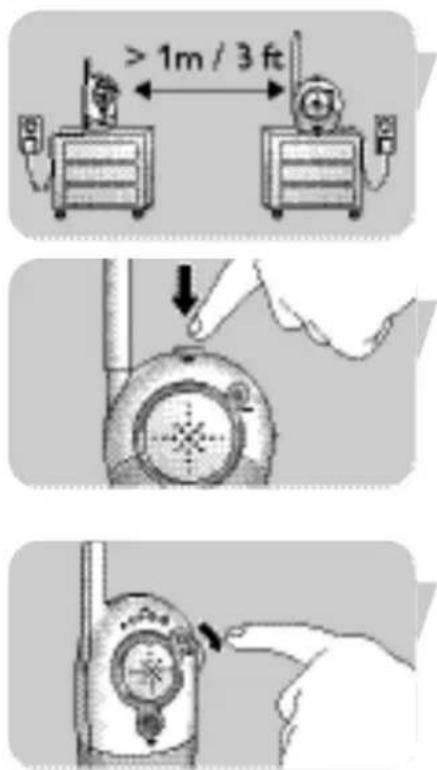

I Placez les deux unités dans la même pièce pour tester la connexion. Assurez-vous que l'unité bébé est à au moins I mètre de l'unité parents.
2 Appuyez sur le bouton ON/OFF (A-1) pour allumer l'unité bébé.

Le témoin d'alimentation (A-6) s'allume en vert.
3 Allumez l'unité parents à l'aide du commutateur ON/OFF (B-9) puis réglez le volume (B-9). Le témoin d'alimentation (B-9) s'allume en vert.
Lorsque la connexion a été établie entre les unités, le voyant de connexion (B-3) de l'unité parents s'allume en vert.

Utilisation du moniteur pour bébé

FR

4 Placez l'unité bébé à au moins l mètre de distance de votre bébé.

5 Placez l'unité parents à l'emplacement souhaité, à portée de l'unité bébé, mais à au moins 1 mètre de celui-ci. Pour en savoir plus sur la portée de l'appareil, consultez les caractéristiques techniques.

→ Vous pouvez maintenant surveiller votre bébé.

Autres fonctionnalités

Prévention des interférences (sélection de canal)

Assurez-vous que les sélecteurs de canal (A-8, B-7) à l'intérieur du compartiment des piles (A-9, B-11) des deux unités sont sur la même position. Les sélecteurs de canal (A-8, B-7) vous permettent de faire votre choix parmi seize canaux différents. En cas d'interférences d'autres moniteurs pour bébé, appareils de radio, etc., sélectionnez un canal différent.

I Ouvrez le compartiment des piles (A-9, B-11) des deux unités.

- Unité parents : faites coulisser le couvercle vers le bas.

- Unité bébé : utilisez une pièce de monnaie.

2 Si vous utilisez l'alimentation sur piles, retirez les piles des deux unités.

Autres fonctionnalités

3 Utilisez un petit tournevis à tête plate pour faire tourner le sélecteur de canal (A-8, B-7) jusqu'à la position recherchée. Assurez-vous que les deux unités sont sur le même canal. > S'il se produit des interférences après avoir testé la connexion, fermez le compartiment des piles (A-9, B-11). Dans ce cas, essayez un autre canal.

4 Refermez le compartiment des piles.

Réglage de la sensibilité du microphone

Un commutateur de l'unité bébé (A-7) permet de régler sensibilité du microphone : faible, moyenne ou élevée. Au niveau maximum, l'unité bébé détecte tous les sons. En l'absence de son, l'unité bébé n'effectue aucune surveillance, la transmission continue étant généralement interdite. Il n'est possible de modifier la sensibilité du microphone que si la connexion entre l'unité bébé et l'unité parents est établie (lorsque le voyant LINK B-3 est allumé en vert fixe).

- Utilisez le commutateur (A-7) pour régler la sensibilité du microphone de l'unité bébé. Vous pouvez utiliser le son de votre propre voix pour effectuer le réglage.

Le voyant d'alimentation (A6) de l'unité bébé s'allume en jaune lorsqu'un son est détecté.

Surveillance silencieuse du bébé

- Les boutons ON/OFF et de volume (B-8) de l'unité parents permettent d'abaisser le volume au minimum. Évitez cependant de couper complètement le volume sur l'unité parents !

Ce voyant (B-1) de l'unité parents vous alerte visuellement des sons émis par le bébé. Plus votre bébé crie fort, plus les témoins allumés sont nombreux. En l'absence de son, tous les voyants de volume (B-1) sont éteints.

Activation et désactivation de l'alarme de connexion

Vous pouvez activer l'alarme de connexion (LINK) sur l'unité parents. Cette alarme retentit en cas de rupture de la connexion entre les unités.

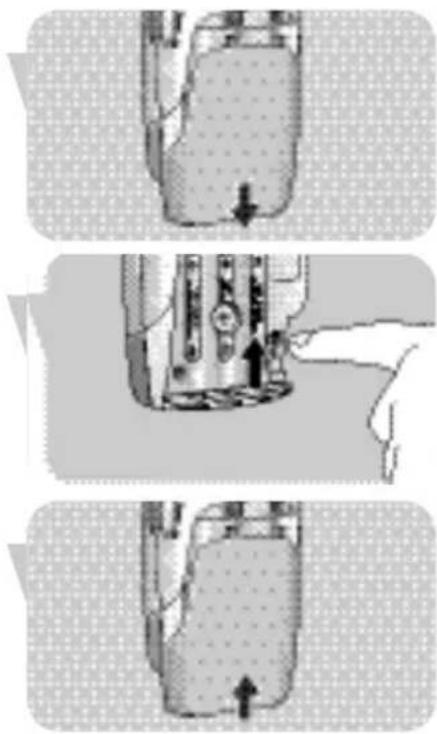

I Ouvrez le compartiment des piles de l'unité parents (B-11) en faisant glisser le couvercle vers le bas.
2 Placez le commutateur (B-10) à l'intérieur du compartiment (B-11) sur la position ON (n.
3 Remettez le couvercle du compartiment des piles (B-11) en place (un déclic indique qu'il est fermé).
- Pour couper l'alarme, placez le commutateur (B-10) sur OFF (F)

Fixation/retrait de l'attache de ceinture

Si l'unité parents fonctionne sur piles, vous pouvez l'emporter partout avec vous dans la maison et le jardin, et bénéficier ainsi d'une parfaite liberté de mouvement tout en surveillant votre bébé en permanence.

Fixation de l'attache de ceinture

- Insérez la petite broche située au dos de l'attache de ceinture dans le renfoncement au dos de l'unité parents. Faites tourner l'attache vers la gauche jusqu'à ce qu'un déclic indique qu'elle est en place.

Retrait de l'attache de ceinture

- Faites tourner l'attache vers la droite (FAITES TOURNER▶) et retirez-la.

Problème Cause possible Solution

Pas de son sur l'unité Volume coupé ou trop faible. Faites tourner le réglage de parents. volume (B-8) des unités parents

vers le bas.

Unités hors de portée. Rapprochez l'unité parents de l'unité bébé.

Pas de connexion Unité parents hors de portée de Rapprochez l'unité parents entre unités. du signal émis. de l'unité bébé.

Les unités sont réglées sur des Réglez les sélecteurs de canal canals différents. (A-8, B-7) sur la même position sur les deux unités.

Interférence ou mauvaise réception.	Téléphone(s) portable(s) ou sans fil trop proche de l’unité bébé.	Éloignez le ou les téléphones du unité bébé.
	Interférence d’autres moniteurs pour bébés dans le voisinage.	Commutez les deux unités sur un autre canal à l’aide du sélecteur de canal (A-8, B-7).
	Batterie faible. Remplacez les batteries.
	Le signal émis est hors de portée; il y a trop de murs et/ou plafonds entre l’unité bébé et l’unité parents.	Rapprochez l’unité parents de l’unité bébé.
	L’unité parent est trop proche d’une fenêtre et elle capte des interférences d’autres appareils.	Éloignez l’unité parents de la fenêtre.

Problème Cause possible Solution

Témoin d'alimentation Unité éteinte. Appuyez sur le bouton marche/ (A-6, B-9) ne s'allume pas. arrêt (A-1) ou actionnez le bouton

marche arrêt (B-8) pour allumer.

Adaptateur d'alimentation Branchez l'adaptateur d'alimentation secteur (A-3, B-5) nést pas secteur (A-3, B-5) au jack connecté au jack d'alimentation d'alimentation CC 9 V ◇-⊕-⊕ CC 9 V ◇-⊕-⊕ (A-2, B-4). (A-2, B-4).

Adaptateur d'alimentation Branchez l'adaptateur secteur (A-3, B-5), non d'alimentation secteur (A-3, B-5) connecté à l'alimentation. à une prise murale.

	Batteries faibles.	Remplacez les batteries.
Témoin d'alimentation (A-6, B-9) clignote.	Batteries faibles.	Remplacez-les.
Son aigu.	Les unités sont trop proches Éloignez l'unité parents de l'unité l'une de l'autre.Volume trop haut.	bébé (au moins 1 mètre/3 pieds).Diminuez le VOLUME (B-8).
Interférence d'un autre unité bébé.	Les deux systèmes sont en fonctionnement sur la même fréquence.	Changez de canal (A-8, B-7).Vérifiez que les deux unités sont réglées sur la même position.
Témoin de connexion (B-3) clignote en rouge / l'alarme LINK sonne.	Les unités sont hors de portée.Interférence d'une autre moniteur pour bébé.Interférence d'une autre Source FM.	Rapprochez-les l'une de l'autre.Passez sur un canal différent (A-8, B-7).Retirez l'autre source FM.

Question	Réponse
L’unité parents réagit trop lentement/tard aux cris de bébé.	Augmentez la sensibilité du microphone de l’unité bébé et/ou rapprochez l’unité du bébé (en respectant la distance minimale de l mètre).
L’unité parents réagit trop vite aux autres sons environnants.	Abaissez la sensibilité du microphone de l’unité bébé et/ou rapprochez l’unité du bébé (en respectant la distance minimale de l mètre).
La liaison se coupe de temps à autre, il se produit des coupures sonores, etc.	La raison en est que vous approchez probablement des limites de la zone de portée. Essayez un emplacement différent ou rapprochez-vous légèrement de la base. Comptez un délai d’approximativement 30 secondes avant qu’une nouvelle liaison soit établie.

Caractéristiques techniques

Alimentation	- Adaptateur secteur 230 V~ 50 Hz (deux inclus).Tension de sortie : 9 V CC, 200 mAh.
Distance de fonctionnement	-Jusqu'à 200 mètres en extérieur.Cette portée peut être limitée par divers facteurs environnementaux.
	Matériaux secs Matériau Perte de épaisseur portée
	Bois, plâtre, placoplâtre carton, < 30 cm / 12" 0-10 %verre (sans métal ou fils ni plomb)
	Brique, contreplaqué < 30 cm / 12" 5-35 %
	Béton armé < 30 cm / 12" 30-100 %
	Grilles, barres métalliques < 1 cm / 0,4" 90-100 %
	Métal, feuilles d'aluminium < 1 cm / 0,4" 100 %
	La réduction peut atteindre 100 % dans le cas de matériaux mouillés et humides.
Température en fonctionnement	0 °C - 40 °C
Fréquences de transmission	40,665 MHz, 40,680 MHz, 40,695 MHz

Environnement

Mise au rebut des produits en fin de vie

Ce produit a été conçu et fabriqué avec des matériaux et composants recyclables de haute qualité.

Le symbole d'une poubelle barrée apposé sur un produit signifie que ce dernier répond aux exigences de la directive européenne 2002/96/EC.

Informez-vous auprès des instances locales sur le système de collecte des produits électriques et électroniques en fin de vie.

Conformez-vous à la législation en vigueur et ne jetez pas vos produits avec les déchets ménagers. Seule une mise au rebut adéquate des produits peut empêcher la contamination de l'environnement et ses effets nocifs sur la santé.

• Nettoyez le moniteur avec un chiffon humide.
• Respectez l'environnement lorsque vous mettez les batteries au rebut.
• Évitez de combiner des batteries usagées et des batteries neuves ou des batteries de types différents.
• Retirez les piles de l'unité bébé si vous comptez ne pas utiliser le moniteur pendant une période prolongée.
• Si vous laissez les batteries dans l'unité lorsqu'elle est branchée sur le secteur, vérifiez tous les six mois qu'il n'y a pas de fuite.

Besoin d'aide ?

Aide en ligne : www.philips.com

Aide interactive, téléchargements et questions fréquentes

Ligne d'assistance :

Pour toute question relative à SCD464, veuillez contacter notre service après-vente. Son numéro de téléphone est indiqué dans le fascicule de garantie séparé.

Avant d'appeler, lisez ce manuel soigneusement.

Vous y trouverez la solution à la plupart de vos problèmes.

Il vous sera demandé :

• Une description du problème et des circonstances dans lesquelles il se produit
• Le numéro de série figurant sur l'étiquette de votre produit
• La date d'achat

A. Vigilabebés
