SCX464 - Monitor de bebé PHILIPS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor de video para bebé
Marca	Philips
Modelo	SCX464
Dimensiones de la unidad de padres (L x A x H)	80 x 50 x 20 mm
Dimensiones de la unidad de bebé (L x A x H)	100 x 60 x 30 mm
Peso de la unidad de padres	200 g
Peso de la unidad de bebé	200 g
Alimentación unidad de padres	Batería recargable de iones de litio 3.7 V 1000 mAh
Alimentación unidad de bebé	Adaptador de corriente 5 V CC 1 A (incluido)
Alcance máximo	300 m en campo abierto
Pantalla unidad de padres	LCD color 2.8 pulgadas
Visión nocturna	Sí, LED infrarrojo automático
Temperatura ambiente	Visualización de la temperatura en la habitación del bebé
Luz de noche	Integrada en la unidad de bebé
Función de intercomunicación (talk-back)	Sí, micrófono y altavoz bidireccional
Método de mantenimiento	Limpiar con un paño suave y seco. No usar productos abrasivos.
Seguridad inalámbrica	Tecnología FHSS (Espectro ensanchado por salto de frecuencia)
Piezas de repuesto disponibles	Adaptadores de corriente, baterías de repuesto
Reparabilidad	Índice de reparabilidad: 7.5/10
Garantía	2 años

Preguntas frecuentes - SCX464 PHILIPS

¿Cuál es el alcance del monitor Philips SCX464?

El alcance máximo es de 300 metros en campo abierto. En una casa, puede reducirse por las paredes y obstáculos.

¿Cómo emparejar la unidad de padres y la unidad de bebé?

Las unidades generalmente vienen preemparejadas de fábrica. Si es necesario, presione el botón PAIRING en la unidad de bebé y luego en la unidad de padres dentro de los 30 segundos.

¿La visión nocturna es automática?

Sí, la visión nocturna infrarroja se activa automáticamente cuando la luminosidad ambiental es demasiado baja.

¿Cuánto dura la batería de la unidad de padres?

La batería recargable ofrece una autonomía de aproximadamente 4 a 6 horas en uso normal, según el brillo de la pantalla.

¿Puedo usar el monitor con varias unidades de padres?

Sí, el Philips SCX464 se puede emparejar con hasta 2 unidades de padres para la misma unidad de bebé.

¿Cómo limpiar el monitor?

Use un paño suave y seco. No use nunca productos químicos, alcohol o toallitas húmedas que puedan dañar el dispositivo.

¿El monitor muestra la temperatura de la habitación?

Sí, la unidad de padres muestra la temperatura ambiente medida por la unidad de bebé. Así puede controlar el confort de su hijo.

¿Qué hacer si la imagen está borrosa?

Verifique la distancia entre las unidades y reduzca los obstáculos. También puede restablecer el emparejamiento siguiendo el procedimiento del manual.

¿Puedo hablar con mi bebé a través del monitor?

Sí, la función de intercomunicación (talk-back) le permite hablar con su bebé desde la unidad de padres. Mantenga presionado el botón TALK para activar el micrófono.

¿Qué hacer en caso de pérdida de conexión entre las unidades?

Asegúrese de que ambas unidades estén encendidas y dentro del alcance. Si el problema persiste, apague y vuelva a encender los dos dispositivos. Consulte el manual para el procedimiento de reinicio.

MANUAL DE USUARIO SCX464 PHILIPS

A-1 Botón de encendido/apagado
A-2 Clavija de alimentación ◇-⊕ CC de 9 V
A-3 Adaptador de CA
A-4 Toma de alimentación
A-5 Micrófono
A-6 Luz de ENCENDIDO
A-7 Interruptor de sensibilidad del micrófono
A-8 Interruptor de selección de canales
A-9 Tapa del compartimento para pilas

B. Unidad para padres

B-1 Luces de nivel de sonido
B-2 Altavoz
B-3 Luz de ENLACE
B-4 Clavija de alimentación ◇-⊕ CC de 9 V
B-5 Adaptador de alimentación CA
B-6 Toma de alimentación
B-7 Interruptor de selección de canales
B-8 Interruptor ON/OFF / control de VOLUMEN
B-9 Luz de ENCENDIDO
B-10 Interruptor de alarma de ENLACE
B-Ⅱ Tapa del compartimento para pilas
B-12 Enganche de cintura

C. Qué más necesita

• Moneda (para abrir el compartimento de las pilas del vigilabebés)
• Destornillador pequeño y plano (para ajustar los interruptores de selección de canales)
• 4 pilas AA (4 x 1,5 V) para el vigilabebés (opcional, le recomendamos pilas alcalinas Philips)
• 3 pilas AAA (4 x 1,5 V) para la unidad para padres (opcional, le recomendamos pilas alcalinas Philips)

Contenido

ES

3 Ilustraciones

28 Leyenda de las funciones

28 Vigilabebés
28 Unidad para padres
28 Qué más necesita

29 Contenido

30 Bienvenido

30 Información acerca de la seguridad

31 Preparación del vigilabebés

31 Vigilabebés
31 Unidad para padres

32 Uso del vigilabebés

33 Otras funciones

33 Evitar interferencias
34 Ajustar la sensibilidad del micrófono
34 Control silencioso del bebé
35 Encender y apagar la alarma de ENLACE
35 Conectar/desconectar el enganche de cintura

36 Solución de problemas

38 Preguntas frecuentes

38 Especificaciones técnicas

39 Información importante

39 Protección del medio ambiente
39 Mantenimiento

39 Ayuda

Philips se dedica a fabricar productos cuidados y fiables para ofrecer a los padres la tranquilidad que necesitan. Con este vigilabebés, puede escuchar al bebé desde cualquier sitio en que se encuentre, tanto dentro como alrededor de la casa.

Con dieciséis opciones de canales diferentes, experimentará mínimas interferencias.

Cuidado de bebés Philips, cuidándolo juntos

Información acerca de la seguridad

Lea esta guía atentamente antes de usar el vigilabebés y guárdela para poder consultarla en el futuro. El vigilabebés está diseñado como una ayuda. No es un sustituto de la supervisión responsable y correcta por parte de los padres y no debe utilizarse como tal.

• Asegúrese de que el vigilabebés y el cable adaptador no están al alcance del bebé (a un metro de distancia como mínimo).
• No coloque nunca el vigilabebés en la cama del bebé ni en su parque de juego.
• No lo cubra (con una toalla, manta, etc.).
• No utilice nunca el vigilabebés en zonas húmedas o cerca del agua.
• Compruebe si el voltaje indicado en la placa de especificaciones del adaptador (A-3, B-5) corresponde al voltaje de la red eléctrica local antes de conectarlo a la fuente de alimentación CA.
• No exponga el aparato a condiciones de frío, calor o luz extremos, como la luz solar directa.
• Para prevenir el riesgo de electrocución, no abra el interior de la unidad para bebés ni la unidad para padres (excepto la tapa del compartimento para pilas)
• Las antenas de ambas unidades son fijas, no intente extenderlas.

Preparación del vigilabebés

ES

Vigilabebés

La unidad para bebés funciona con red eléctrica o con pilas. Cuando las pilas están instaladas, dispone de una pila de respaldo automática en caso de fallo de la red eléctrica.

Utilización con red eléctrica

I Conecte el cable del adaptador a la clavija de alimentación (CC de 9 V-⊕-⊕ - A-2) del vigilabebés.
2 Conecte el adaptador de alimentación CA (A-3) a una toma de corriente en la pared.
→ El vigilabebés ya está preparado para su uso con la red eléctrica.

Utilización con pilas

I Con una moneda, extraiga la tapa del compartimento para pilas (A-9) del vigilabebés.
2 Introduzca cuatro pilas AA de 1,5 V, teniendo en cuenta la configuración de + y - dentro del compartimento para pilas (las pilas no vienen incluidas, y recomendamos pilas alcalinas Philips).
3 Con una moneda, cierre la tapa del compartimento para pilas (A-9).
→ El vigilabebés ya está preparado para su uso con las pilas.

Unidad para padres

La unidad para padres funciona con red eléctrica o con pilas. Cuando las pilas están instaladas, dispone de una pila de respaldo automática en caso de fallo de la red eléctrica.

Utilización con red eléctrica

I Conecte el cable del adaptador a la clavija de alimentación (CC de 9 V◇-⊕-⊕ - B-4) de la unidad para padres.
2 Conecte el adaptador de alimentación CA (B-5) a una toma de corriente en la pared.
→ La unidad para padres ya está preparada para su uso con la red eléctrica.

Preparación del vigilabebés

Utilización con pilas

I Deslizando la tapa hacia abajo, extraiga la tapa del compartimento para pilas (B-11) de la unidad para padres

2 Introduzca tres pilas AAA de 1,5 V, teniendo en cuenta la configuración de + y - dentro del compartimento para pilas (las pilas no vienen incluidas, y recomendamos pilas alcalinas Philips).

3 Deslice la tapa del compartimento para pilas (B-11) en su sitio hasta que quede bien encajada

→ La unidad para padres ya está preparada para su uso con las pilas.

Uso del vigilabebés

I Coloque ambas unidades en la misma habitación para probar la conexión. Asegúrese de que el vigilabebés está al menos a I metro de distancia de la unidad para padres.

2 Pulse el botón ON/OFF (A-1) para encender el vigilabebés. >La luz de ENCENDIDO (A-6) se enciende en verde.

3 Encienda la unidad para padres con los interruptores ON/OFF (B-8) y ajuste el volumen al nivel que desee mediante el control de VOLUMEN (B-8).

La luz de ENCENDIDO (B-9) se ilumina en verde.

Cuando la conexión se ha establecido entre las unidades, la luz de ENLACE (B-3) en la unidad para padres se enciende en verde.

Uso del vigilabebés

ES

4 Coloque el vigilabebés al menos a 1 metro de distancia del bebé.

5 Sitúe la unidad para padres en el lugar que desee dentro del rango de funcionamiento del vigilabebés, pero al menos a 1 metro de distancia. Para obtener más información sobre el rango de funcionamiento, consulte “Especificaciones técnicas”.

→ ¡Ahora ya puede vigilar al bebé!

Otras funciones

Evitar interferencias (selección de canales)

Asegúrese siempre de que los interruptores de selección de CANALES (A-8, B-7) en los compartimentos para pilas (A-9, B-11) se encuentran en la misma posición en todas las unidades. Con los interruptores de selección de CANALES (A-8, B-7), puede seleccionar dieciséis posiciones de canales distintas. Si experimenta alguna interferencia procedente de otros vigilabebés, dispositivos de radio, etc., seleccione otro canal.

I Abra las tapas del compartimento para pilas (A-9, B-11) de ambas unidades.

- Unidad para padres: deslice la tapa hacia abajo.

• Vigilabebés: utilice una moneda.

2 Si el vigilabebés y la unidad para padres están funcionando con pilas, extráigalas de ambas unidades.

3 Utilice un destornillador pequeño y plano para hacer girar el círculo interior de los interruptores de selección de canales (A-8, B-7) a la posición deseada. Asegúrese de que ambas unidades se encuentran en el mismo canal.

Si no se ha producido ninguna interferencia al probar la conexión, cierre las tapas de los compartimentos para pilas (A-9, B-11). Si se han producido interferencias, pruebe a cambiar de canal.

4 Cierre los compartimentos para pilas.

Ajustar la sensibilidad del micrófono

Con el interruptor de sensibilidad del micrófono (A-7) en el vigilabebés, puede ajustar los sonidos que proceden del vigilabebés al nivel deseado: bajo, medio o alto. Cuando se encuentra en el nivel máximo, el vigilabebés recibe todos los sonidos. Si no se recoge sonido, el vigilabebés no recibirá sonidos puesto que la transmisión continua está prohibida por ley. Sólo puede cambiar la sensibilidad del micrófono si la conexión entre el vigilabebés y la unidad para padres está establecida (cuando la luz de ENLACE (B-3) de la unidad para padres está encendida constantemente en verde).

- Utilice el interruptor de sensibilidad del micrófono (A-7) para ajustar la sensibilidad del micrófono en el vigilabebés al nivel deseado. Puede utilizar su propia voz como referencia de sonido.

La luz de ENCENDIDO (A-6) en el vigilabebés se enciende en amarillo cuando se recibe un sonido.

Control silencioso del bebé

- Utilice el interruptor ON/OFF / controles de VOLUMEN (B-8) en la unidad para padres para ajustar el volumen al nivel más bajo.

No desactive completamente la unidad para padres.

Las luces de nivel del sonido (B-1) en la unidad para padres alertan visualmente de los sonidos del bebé. Cuantos más sonidos emita el bebé, más luces se iluminarán.

Cuando no se detecta ningún sonido, las luces del nivel de sonido (B-1) estarán apagadas.

Encender y apagar la alarma de ENLACE

Puede encender la alarma de ENLACE en la unidad para padres. La alarma de ENLACE emitirá un sonido cuando se pierda la conexión entre las unidades.

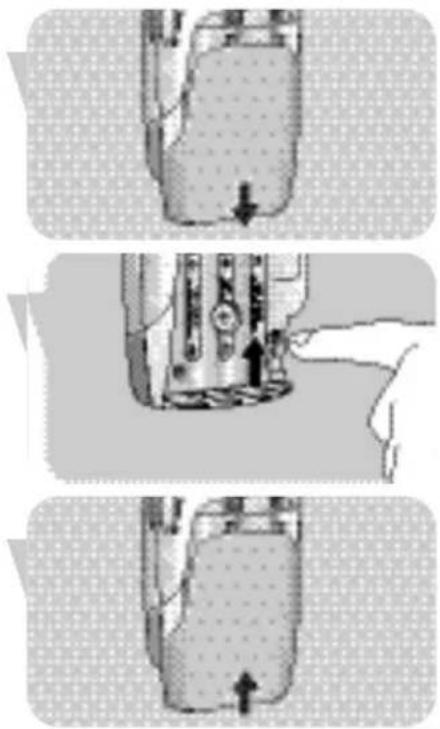

I Deslizando la tapa hacia abajo, abra el compartimento para pilas (B-11) de la unidad para padres.
2 Establezca el interruptor (B-10) del compartimento (B-11) en la posición ON (Ω)
3 Deslice la tapa del compartimento para pilas (B-11) en su sitio hasta que quede bien encajada.
- Para apagar la alarma, establezca el interruptor (B-10) en la posición OFF (F)

Conectar/desconectar el enganche de cintura

Si está funcionando con pilas, puede llevar la unidad para padres por toda la casa, con lo que consigue una libertad de movimientos mientras continúa vigilando a su bebé.

Fijar el enganche de cintura

- Inserte el pequeño eje situado en la parte posterior del enganche de cintura en la ranura de la parte posterior de la unidad para padres.

Gire el enganche de cintura a la izquierda hasta que quede bien encajado.

Soltar el enganche de cintura

- Gire el enganche de cintura a la derecha (GIRAR ▶) y desengánchelo.

Problema Posible causa Solución

No se escucha ningún El volumen está apagado o es Gire hacia abajo los controles de sonido en la unidad para demasiado bajo. VOLUMEN (B-8) en la unidad para padres. padres.

Las unidades están fuera Acerque la unidad para padres al de rango. vigilabebés.

No hay conexión La unidad para padres está Acerque la unidad para padres entre las unidades. fuera de rango respecto al vigilabebés.

a la señal transmitida.

Las unidades están ajustadas Ajuste los interruptores de canales. selección de canales (A-8, B-7) a la misma posición en ambas unidades.

Interferencia o mala recepción.

Móvil o teléfono inalámbrico muy cerca del vigilabebés.

Aleje el teléfono del vigilabebés.

Interferencia de otros vigilabebés en el vecindario.

Cambie ambas unidades a otro canal usando el interruptor de selección de canales (A-8, B-7).

El nivel de carga de las pilas es bajo.

Cambie las pilas.

La señal transmitida está fuera de rango, por ejemplo, hay demasiadas paredes o techos entre el vigilabebés y la unidad para padres.

Acerque la unidad para padres al vigilabebés.

La unidad para padres está Aleje la unidad para padres de la demasiado cercade una ventana. ventana y transmite señales de interferencia de otros aparatos.

Problema Posible causa Solución

Luz de ENCENDIDO La unidad no está encendida. Pulse el botón de encendido/(A-6, B-9) no está apagado (A-1) o establezca el iluminada. interruptor ON/OFF (B-8) en ON.

Adaptador de alimentación CA Conecte el adaptador de

(A-3, B-5) no conectado alimentación CA (A-3, B-5)

a la clavija de alimentación a la clavija de alimentación

◇-⊕ CC de 9 V (A-2, B-4). CC de 9 V (A-2, B-4).

Adaptador de alimentación CA Conecte el adaptador de

(A-3, B-5), no conectado a la alimentación de CA (A-3 B-5) a

red. una toma de corriente.

Las pilas están gastadas. Cambie las pilas.

Luz de ENCENDIDO Las pilas están gastadas.

(A-6, B-9) parpadea.

Cambie las pilas.

Pitido intenso.

Las unidades están demasiado cerca entre sí.

Separe la unidad para padres del vigilabebés (al menos 1 metro).

Volumen demasiado alto.

Gire el control de VOLUMEN (B-8) hacia arriba.

Si recibe la señal de vigilabebés.

Los dos sistemas están funcionando en la misma frecuencia.

Cambie los canales (A-8, B-7). Asegúrese de que ambas unidades se encuentran en la misma posición.

Luz de ENLACE (B-3) parpadean en rojo / la alarma de ENLACE emite un sonido.

Las unidades están fuera de rango.

Acerque las unidades.

Interferencia de otras vigilabebés.

Cambie a otro canal diferente (A-8, B-7).

Interferencia de otra fuente de FM.

Elimine otras fuentes de FM.

Pregunta	Respuesta
La unidad para padres reacciona muy lentamente o muy tarde al llanto al bebé.	Establezca la sensibilidad del micrófono en el vigilabebés en un nivel superior o bien acerque el vigilabebés al bebés (mantenga una distancia mínima de 1 metro).
La unidad para padres reacciona muy rápido ante otros sonidos ambientales.	Establezca la sensibilidad del micrófono en el vigilabebés en un nivel inferior o bien acerque el vigilabebés al bebés (mantenga una distancia mínima de 1 metro).
El enlace se pierde de vez en cuando, hay interrupciones de sonido, etc.	Probablemente estará alcanzando el límite máximo del rango efectivo. Pruebe otra ubicación o reduzca ligeramente la distancia. Tenga en cuenta de que se tardan 30 segundos antes de establecer un nuevo enlace.

Especificaciones técnicas

Fuente de alimentación	- Adaptador de CA de 230 V a 50 Hz (se incluyen dos). Salida de voltaje CC de 9 V, 200 mAh.
Rango de funcionamiento	- Hasta 200 metros al aire libre. Dependiendo del entorno y de otros factores molestos, este rango puede ser limitado.
	Materiales secos Grosor del Pérdida de material rango
	Madera, yeso, cartón de de < 30 cm / 12" 0-10% yeso, cristal (sin metal ni alambre, sin plomo)
	Ladrillo, contrachapado < 30 cm / 12" 5-35%
	hormigón reforzado < 30cm / 12" 30-100%
	Rejillas de metal, barras < 1cm / 0,4" 90-100%
	Hojas de metal, aluminio < 1 cm / 0,4" 100%
	En el caso de los materiales húmedos, la reducción puede llegar al 100%.
Temperatura de funcionamiento	0 °C - 40 °C
Frecuencias de transmisión	40,665 MHz, 40,680 MHz, 40,695 MHz

Protección del medio ambiente

Desecho del producto antiguo

El producto se ha diseñado y fabricado con materiales y componentes de alta calidad, que se pueden reciclar y volver a utilizar.

Cuando este símbolo de contenedor de ruedas tachado se muestra en un producto indica que éste cumple la directiva europea 2002/96/EC.

Obtenga información sobre la recogida selectiva local de productos eléctricos y electrónicos.

Cumpla con la normativa local y no deseche los productos antiguos con los desechos domésticos. El desecho correcto del producto antiguo ayudará a evitar consecuencias negativas para el medioambiente y la salud humana.

• Límpie el vigilabebés con un paño húmedo.
• Deshágase de las pilas usadas de un modo adecuado para el medio ambiente.
• No mezcle pilas nuevas con antiguas ni de distinto tipo.
• Extraiga las pilas si el vigilabebés no se va a utilizar durante un largo período de tiempo.
• Si las pilas se dejan en la unidad cuando está enchufada a la red eléctrica, compruebe si hay pérdidas cada seis meses.

Ayuda

Ayuda en línea: www.philips.com

Si desea una ayuda interactiva, descargas y preguntas más frecuentes

Línea de contacto:

Si desea hacer alguna pregunta sobre el SCD464, póngase en contacto con nuestra línea de ayuda para que le asista.

Encontrará el número en el folleto de garantía separado.

Antes de llamar, lea este manual cuidadosamente.

Podrá resolver la mayoría de sus problemas.

Se le pedirá:

• Una descripción del problema y cuándo ha tenido lugar
• El número de tipo situado en la etiqueta del producto
• La fecha de compra

A. Babyeinheit

A-I EIN/AUS-Taste

79 Preparar o monitor para bebés

80 Utilizar o monitor para bebés

81 Outras funções

86 Características técnicas

Preparar o monitor para bebés

PR

Unidade do bebé

Preparar o monitor para bebés

Utilizar o monitor para bebés

Utilizar o monitor para bebés

PR

Características técnicas
