Type product	Videomonitor voor baby
Merk	Philips
Model	SCX464
Afmetingen van de oudereenheid (L x B x H)	80 x 50 x 20 mm
Afmetingen van de baby-eenheid (L x B x H)	100 x 60 x 30 mm
Gewicht van de oudereenheid	200 g
Gewicht van de baby-eenheid	200 g
Voeding oudereenheid	Oplaadbare Li-ion batterij 3.7 V 1000 mAh
Voeding baby-eenheid	Netadapter 5 V DC 1 A (inbegrepen)
Maximaal bereik	300 m in open veld
Scherm oudereenheid	LCD kleur 2.8 inch
Nachtzicht	Ja, automatische infrarood LED
Kamertemperatuur	Weergave van de temperatuur in de babykamer
Nachtlampje	Ingebouwd in de baby-eenheid
Talk-back functie	Ja, microfoon en tweerichtingsluidspreker
Onderhoudsmethode	Reinigen met een zachte, droge doek. Gebruik geen schurende producten.
Draadloze beveiliging	FHSS-technologie (Frequency Hopping Spread Spectrum)
Beschikbare reserveonderdelen	Netadapters, reservebatterijen
Repareerbaarheid	Repareerbaarheidsindex: 7.5/10
Garantie	2 jaar

Veelgestelde vragen - SCX464 PHILIPS

Wat is het bereik van de Philips SCX464 monitor?

Het maximale bereik is 300 meter in open veld. In een huis kan het worden verminderd door muren en obstakels.

Hoe koppel ik de oudereenheid en de baby-eenheid?

De eenheden zijn meestal voorgekoppeld in de fabriek. Indien nodig, druk op de PAIRING-knop op de baby-eenheid en vervolgens binnen 30 seconden op die van de oudereenheid.

Is het nachtzicht automatisch?

Ja, de infrarood nachtzicht wordt automatisch geactiveerd wanneer de omgevingslichtsterkte te laag wordt.

Hoe lang gaat de batterij van de oudereenheid mee?

De oplaadbare batterij biedt een gebruiksduur van ongeveer 4 tot 6 uur bij normaal gebruik, afhankelijk van de schermhelderheid.

Kan ik de monitor met meerdere oudereenheden gebruiken?

Ja, de Philips SCX464 kan worden gekoppeld aan maximaal 2 oudereenheden voor dezelfde baby-eenheid.

Hoe reinig ik de monitor?

Gebruik een zachte, droge doek. Gebruik nooit chemicaliën, alcohol of vochtige doekjes die het apparaat kunnen beschadigen.

Geeft de monitor de kamertemperatuur weer?

Ja, de oudereenheid geeft de omgevingstemperatuur weer die door de baby-eenheid wordt gemeten. Zo kunt u het comfort van uw kind controleren.

Wat te doen als het beeld wazig is?

Controleer de afstand tussen de eenheden en verminder obstakels. U kunt ook de koppeling resetten door de procedure in de handleiding te volgen.

Kan ik tegen mijn baby praten via de monitor?

Ja, de talk-back (babbel) functie stelt u in staat om vanuit de oudereenheid tegen uw baby te praten. Houd de TALK-knop ingedrukt om de microfoon te activeren.

Wat te doen bij verlies van verbinding tussen de eenheden?

Zorg ervoor dat beide eenheden zijn ingeschakeld en binnen bereik zijn. Als het probleem aanhoudt, schakel beide apparaten uit en weer in. Raadpleeg de handleiding voor de resetprocedure.

GEBRUIKSAANWIJZING SCX464 PHILIPS

A-1 Aan/uit-knop
A-2 Voedingsingang 9 V DC ◇-⊕
A-3 Netadapter
A-4 Stekker
A-5 Microfoon
A-6 Voedingslampje
A-7 Microfoongevoeligheidsschakelaar
A-8 Kanaalkeuzeschakelaar
A-9 Klepje batterijvak

B. Oudereenheid

B-1 Volumelampjes
B-2 Luidspreker
B-3 Verbindingslampje
B-4 Voedingsingang 9 V DC ◇-⊕-⊕
B-5 Netadapter
B-6 Stekker
B-7 Kanaalkeuzeschakelaar
B-8 AAN/UIT-knop / Volumeregelaar
B-9 Voedingslampje
B-10 Verbinding-alarmschakelaar
B-11 Klepje batterijvak
B-12 Riemclip

C. Overige benodigdheden

• Muntstuk (om het batterijvak van de babyeenheid te openen)
• Kleine, platte schroevendraaier (om de kanaalkeuzeschakelaars in te stellen)
• 4 AA-batterijen van 1,5 V voor de babyeenheid (optioneel, aanbevolen worden Philips alkalinebatterijen)
• 3 AAA-batterijen van 1,5 V voor de oudereenheid (optioneel, aanbevolen worden Philips alkalinebatterijen)

Inhoud

NL

3 Afbeeldingen

52 Functieoverzicht

52 Babyeenheid
52 Oudereenheid
52 Overige benodigdheden

53 Inhoud

54 Welkom

54 Veiligheidsinformatie

55 Gebruiksklaar maken van de babyfoon

55 Babyeenheid
55 Oudereenheid

56 Bediening van de babyfoon

57 Overige eigenschappen

57 Storing voorkomen
58 Gevoeligheid van microfoon instellen
58 Geluidloos toezicht houden op uw baby
59 Verbindingsalarm in- en uitschakelen
59 Riemclip aanbrengen / losmaken

60 Problemen oplossen

62 Vaak gestelde vragen

62 Technische specificaties

63 Belangrijke informatie

63 Milieu
63 Onderhoud

63 Hebt u hulp nodig?

Philips ontwikkelt precies de betrouwbare producten die alle nieuwe ouders voor hun baby wensen. Met deze babyfoon kunt u uw baby overal in en rond het huis horen. De babyfoon beschikt over zestien verschillende kanalen zodat u storingen zoveel mogelijk kunt vermijden.

Philips Baby Care, Samen zorgen

Veiligheidsinformatie

Lees deze handleiding zorgvuldig voordat u de babyfoon in gebruik neemt en bewaar hem, zodat u later iets kunt opzoeken.

Deze babyfoon is alleen bedoeld als hulpmiddel. Het apparaat is niet bedoeld ter vervanging van ouderlijk toezicht en mag niet als zodanig worden gebruikt.

• Houd de babyeenheid en het adaptersnoer altijd buiten bereik van uw baby, op ten minste 1 meter afstand.
• Zet de babyeenheid nooit in het bedje of de box van de baby.
• Dek de babyeenheid nooit af (met een doek, laken e.d.).
• Gebruik de babyfoon niet in vochtige ruimten of in de buurt van water.
• Sluit de netadapters pas op het lichtnet aan nadat u hebt gecontroleerd of de plaatselijke netspanning overeenkomt met de waarde die op de typeplaatjes (A-3, B-5) is aangegeven.
• Stel de babyfoon niet bloot aan extreem hoge of lage temperaturen of sterke lichtbronnen (b.v. direct zonlicht)
• Maak de babyeenheid en oudereenheid niet open, om een elektrische schok te voorkomen (met uitzondering van het batterijvak).
• De antennes van beide eenheden kunnen niet worden uitgeschoven.

Gebruiksklaar maken van de babyfoon

NL

Babyeenheid

De babyeenheid kan zowel met netspanning als met batterijen worden gevoed.

Als de batterijen geplaatst zijn, werken deze als back-up in geval van stroomuitval.

Gebruik op netspanning

I Sluit de voedingskabel aan op de voedingsingang (9 V DC ◇-⊕-⊕ - A-2) van de babyeenheid.

2 Steek de adapter (A-3) in een stopcontact.

→De babyeenheid is nu klaar voor gebruik op netspanning.

Gebruik op batterijen

I Verwijder het klepje van het batterijvak (A-9) van de babyeenheid met behulp van een munt

2 Plaats vier AA-batterijen van 1,5 V in het batterijvak (batterijen niet meegeleverd - aanbevolen worden Philips alkalinebatterijen). Let hierbij op de positie van de plus- en minpool.

3 Gebruik een munt om het klepje van het batterijvak (A-9) te sluiten.

→De babyeenheid is nu klaar voor gebruik op batterijen.

Oudereenheid

De oudereenheid kan zowel met netspanning als met batterijen worden gevoed. Als de batterijen geplaatst zijn, werken deze als back-up in geval van stroomuitval.

Gebruik op netspanning

I Sluit de voedingskabel aan op de voedingsingang (9 V DC ◇-⊕-⊕ - B-4) van de oudereenheid.

2 Steek de adapter (B-5) in een stopcontact.

→De oudereenheid is nu klaar voor gebruik op netspanning.

Gebruiksklaar maken van de babyfoon

Gebruik op batterijen

I Verwijder het klepje van het batterijvak (B-11) van de oudereenheid.

2 Plaats drie AAA-batterijen van 1,5 V in het batterijvak (batterijen niet meegeleverd - aanbevolen worden Philips alkalinebatterijen). Let hierbij op de positie van de plus- en minpool

3 Schuif het klepje van het batterijvak (B-11) weer dicht.

→ De oudereenheid is nu klaar voor gebruik op batterijen.

Bediening van de babyfoon

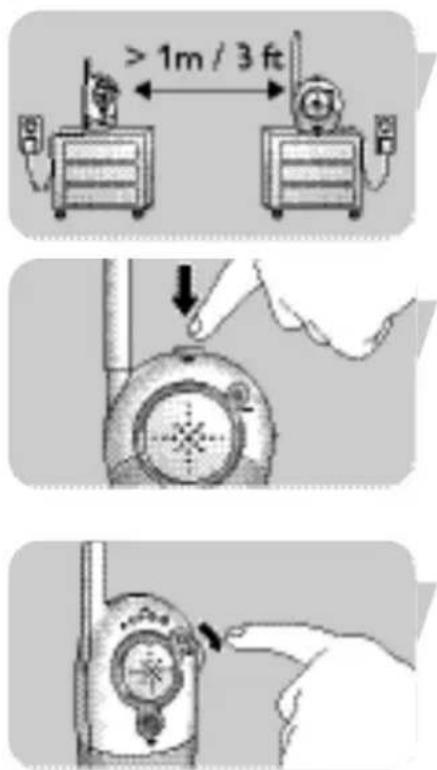

I Zet beide eenheden in dezelfde ruimte om de verbinding te testen. Plaats daarbij de babyeenheid op minstens een meter van de oudereenheid.

2 Druk op de AAN/UIT-knop (A-I) om de babyeenheid in te schakelen.

Het voedingslampje (A-6) licht groen op.

3 Druk op de AAN/UIT-knop van de oudereenheid (B-9) om deze in te schakelen en stel het volume in op het gewenste niveau met behulp van de volumeregelaar (B-9).

Het voedingslampje (B-9) licht groen op.

Als de verbinding tussen de eenheden tot stand is gebracht, licht het verbindingslampje op de oudereenheid (B-3) groen op.

Bediening van de babyfoon

NL

4 Plaats de babyeenheid op minstens 1 meter afstand van uw baby.

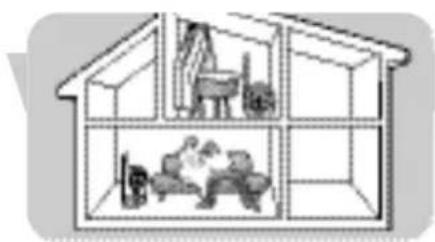

5 Plaats de oudereenheid op de gewenste plaats binnen het bereik van de babyeenheid, maar op minstens 1 meter afstand ervan. Raadpleeg de 'Technische specificaties' voor meer informatie over het bereik.

Overige eigenschappen

Storing voorkomen (kanaalkeuze)

Let erop dat u de kanaalkeuzeschakelaars (A-8, B-7) in de batterijvakken van beide eenheden (A-9, B-11) op hetzelfde kanaal hebt ingesteld! U kunt zestien verschillende kanalen kiezen met de kanaalkeuzeschakelaars (A-8, B-7). Als u last hebt van storing van andere babyfoons, radioapparatuur enz., kunt u een ander kanaal kiezen.

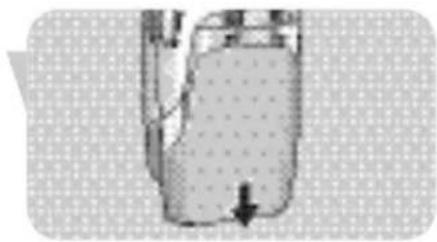

I Verwijder de klepjes van de batterijvakken (A-9, B-11) van beide eenheden.

- Oudereenheid schuif het klepje naar beneden.

- Babyeenheid: gebruik een muntstuk.

2 Verwijder de batterijen uit beide eenheden als u deze gebruikt op netspanning.

NL

Overige eigenschappen

3 Met een kleine, platte schroevendraaier draait u de binnenste ring van de kanaalkeuzeschakelaars (A-8, B-7) naar de gewenste stand. Let erop dat u op beide eenheden hetzelfde kanaal instelt.

Als u bij het testen van de verbinding geen last hebt van storing, sluit u de klepjes van de batterijvakken (A-9, B-11). Probeer een ander kanaal als u wel storing ondervindt.

4 Sluit de batterijvakken.

Gevoeligheid van microfoon instellen

U kunt het geluid van de babyeenheid instellen op het gewenste niveau met behulp van de microfoongevoeligheidsschakelaar (A-7): laag, midden, hoog. Op de hoogste instelling reageert de babyfoon op alle geluiden. Omdat doorlopend zenden wettelijk verboden is, doet de babyfoon niets als geen geluid wordt waargenomen. U kunt de gevoeligheid van de microfoon alleen aanpassen als de babyeenheid en oudereenheid verbinding hebben (als het verbindingslampje (B-3) constant groen oplicht).

- De gevoeligheid van de microfoon van de babyeenheid kan worden ingesteld op het gewenste niveau met de microfoongevoeligheidsschakelaar (A-7).

Voor het testen kunt u uw eigen stem gebruiken.

Het voedingslampje (A-6) op de babyeenheid licht geel op als een geluid wordt gedetecteerd.

Geluidloos toezicht houden op uw baby

- Stel het geluid in op het laagste niveau met de AAN/UIT-knop/volumeregelaar op de oudereenheid (B-8). Schakel de oudereenheid niet volledig uit!

De volumelampjes (B-1) lichten op als uw baby geluid maakt. Hoe sterker het geluid van uw baby, hoe meer lampjes oplichten.

Als er geen geluid wordt waargenomen, zijn alle volumelampjes (B-1) uit.

Verbindingsalarm in- of uitschakelen

U kunt het verbindingsalarm inschakelen op de oudereenheid. Het verbindingsalarm piept als de verbinding tussen de eenheden wegvalt.

I Schuif het klepje van het batterijvak van de oudereenheid (B-11) omlaag.
2 Zet de schakelaar (B-10) in het batterijvak (B-11) in de ON (aan) (D)-stand.
3 Schuif het klepje van het batterijvak (B-11) weer dicht.
- Om het alarm uit te schakelen, zet u de schakelaar (B-10) in de OFF (uit) (stand.

Riemclip aanbrengen / losmaken

Als u de oudereenheid op batterijen gebruikt, kunt u vrij rondlopen in en om uw huis en toch op uw baby blijven letten.

Riemclip aanbrengen

- Steek de kleine pin op de achterzijde van de riemclip in de uitsparing achter op de oudereenheid. Draai de riemclip naar rechts tot hij vastklikt.

Riemclip verwijderen

- Draai de riemclip naar rechts (DRAAI▶) en maak hem los.

Probleem Mogelijke oorzaak Oplossing

Geen geluid op Volume uit of te laag. Draai de volumeregelaar (B-8) op oudereenheid. de oudereenheid omlaag.

Eenheden buiten elkaars bereik. Zet de oudereenheid dichter bij de babyeenheid.

Geen verbinding Oudereenheid buiten bereik Zet de oudereenheid tussen eenheden. signaal. dichter bij babyeenheid.

Eenheden zijn ingesteld op Stel de kanaalkeuzeschakelaars verschillende kanalen. (A-8, B-7) in op dezelfde stand op beide eenheden.

Storing of slechte Mobiele of draadloze telefoon(s) Plaats telefoon(s) verder van ontvangst. te dicht bij babyeenheid. Babyeenheid.

Storing van andere babyfoons in de buurt. Zet beide eenheden op een ander kanaal met de kanaal-keuzeschakelaar (A-8, B-7).

Batterijen bijna leeg. Vervang de batterijen.

Signaal is buiten bereik; Plaats de oudereenheid dichter d.w.z. er bevinden zich teveel bij babyeenheid. muren en/of plafonds tussen de babyeenheid en oudereenheid.

Oudereenheid staat te dicht bij een raam en wordt gestoord door signalen van andere toepassingen. Plaats oudereenheid verder van raam.

Probleem Mogelijke oorzaak Oplossing

Voedingslampje (A-6, B-9) Eenheid is niet ingeschakeld. Druk op de Aan/uit-knop (A-1) of licht niet op. zet de Aan/Uit-schakelaar (B-8) op

ON.

Netadapter (A-3, B-5) niet Sluit de netadapter(A-3, B-5)

aangesloten op de aan op de 9 V DC

9 V DC ◇-⊕ voedings- voedingsingang (A-2, B-4).

ingang (A-2, B-4).

Netadapter (A-3, B-5) Sluit de netadapter (A-3, B-5)

niet aangesloten op de aan op een stopcontact.

netvoeding.

	Batterijen bijna leeg.	Vervang de batterijen.
Voedingslampje (A-6, B-9) knippert.	Batterijen bijna leeg.	Vervang de batterijen.
Pieptoon.	Eenheden staan te dicht bij elkaar.	Plaats de oudereenheid verder van de babyeenheid (ten minste l meter).
	Volume staat te hoog.	Draai de volumeregelaar (B-8) omhoog.
Storing van een andere babyfoon.	Beide systemen gebruiken dezelfde frequentie.	Kies een ander kanaal (A-8, B-7). Let erop dat op beide eenheden hetzelfde kanaal is ingesteld.
Verbindingslampje (B-3) knippert rood / verbindingsalarm piept.	Eenheden buiten elkaars bereik.	Plaats de eenheden dichter bij elkaar.
	Storing van andere babyfoon.	Verander van kanaal (A-8, B-7).
	Storing van andere FM-bron.	Verwijder andere FM-bron.
Vraag	Antwoord
De oudereenheid reageert te langzaam / laat op het huilen van de baby.	Stel een hogere gevoeligheid van de microfoon van de babyeenheid in en/of plaats de babyeenheid dichter bij de baby (op minimaal 1 meter afstand).
De oudereenheid reageert te snel op andere achtergrondgeluiden.	Stel een lagere gevoeligheid van de microfoon van de babyeenheid in en/of plaats de babyeenheid dichter bij de baby (op minimaal 1 meter afstand).
De verbinding valt af en toe weg, met als gevolg dat het geluid wordt onderbroken.	U bent waarschijnlijk bijna buiten bereik. Probeer een andere plaats of verklein de afstand. Het duurt steeds ongeveer 30 seconden voor een nieuwe verbinding is gelegd

Technische specificaties

Spanning	>- Netadapter, 230 V AC, 50 Hz (twee meegeleverd).Uitgangsspanning 9 V DC, 200 mAh.
Bereik	- Maximaal 200 meter buitenshuis.Dit bereik kan worden beperkt door omgevingsfactoren en storingen.
	Droge materialen Materiaal- Verlies van dikte bereik
	Hout, pleisterwerk, gipsplaat, < 30 cm 0-10%glas (zonder metaal of kabels, geen lood)
	Baksteen, triplex < 30 cm 5-35%
	Gewapend beton < 30 cm 30-100%
	Metalen roosters, traliewerk < 1cm 90-100%
	Metalen roosters, traliewerk < 1 cm 100%
	Natte en vochtige materialen kunnen het bereik met 100% verminderen.
Bedrijfstemperatuur	0 °C - 40 °C
Zendfrequencies	40,665 MHz, 40,680 MHz, 40,695 MHz

Milieu

Verwijdering van uw oude product

Uw product is vervaardigd van kwalitatief hoogwaardige materialen en onderdelen, welke gerecycled en opnieuw gebruikt kunnen worden.

Als u op uw product een doorstreepte afvalcontainer op wieltjes ziet, betekent dit dat het product valt onder de EU-richtlijn 2002/96/EC.

Win inlichtingen in over de manier waarop elektrische en elektronische producten in uw regio gescheiden worden ingezameld.

Neem bij de verwijdering van oude producten de lokale wetgeving in acht en plaats deze producten niet bij het gewone huishoudelijke afval. Als u oude producten correct verwijdert voorkomt u negatieve gevolgen voor het milieu en de volksgezondheid.

• Maak de babyeenheid schoon met een licht bevochtigde doek
• Lever lege batterijen in als klein chemisch afval (KCA)
• Gebruik nooit oude en nieuwe of verschillende typen batterijen door elkaar.
• Verwijder de batterijen als u de babyfoon langere tijd niet gebruikt.
• Als u de batterijen in de eenheid laat zitten terwijl deze op netvoeding werkt, dient u ze elke zes maanden te controleren op lekkage.

Hebt u hulp nodig?

Online hulp: www.philips.com

Voor interactieve hulp, downloads en vaak gestelde vragen

Klantenservice:

Heeft u vragen over de SCD464, neem dan contact op met onze helpdesk! U vindt het nummer in de losse garantiebijlage.

Leest u deze gebruiksaanwijzing aandachtig door voor u belt.

De meeste problemen kunt u dan zelf al oplossen.

Houd de volgende informatie bij de hand:

• Een beschrijving van het probleem en wanneer het zich voordoet
• Het typenummer op het etiket van uw product
• De aankoopdatum

A. Unità Baby

A-I Pulsante On/Off
