Tipo di prodotto	Monitor video per bebè
Marca	Philips
Modello	SCX464
Dimensioni dell'unità genitore (L x l x H)	80 x 50 x 20 mm
Dimensioni dell'unità bambino (L x l x H)	100 x 60 x 30 mm
Peso dell'unità genitore	200 g
Peso dell'unità bambino	200 g
Alimentazione unità genitore	Batteria ricaricabile Li-ion 3.7 V 1000 mAh
Alimentazione unità bambino	Adattatore di rete 5 V DC 1 A (incluso)
Portata massima	300 m in campo libero
Schermo unità genitore	LCD a colori 2.8 pollici
Visione notturna	Sì, LED a infrarossi automatico
Temperatura ambiente	Visualizzazione della temperatura nella stanza del bambino
Luce notturna	Integrata nell'unità bambino
Funzione talk-back (balbettio)	Sì, microfono e altoparlante bidirezionale
Metodo di manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza wireless	Tecnologia FHSS (Frequency Hopping Spread Spectrum)
Pezzi di ricambio disponibili	Adattatori di rete, batterie di ricambio
Riparabilità	Indice di riparabilità: 7.5/10
Garanzia	2 anni

Domande frequenti - SCX464 PHILIPS

Qual è la portata del monitor Philips SCX464?

La portata massima è di 300 metri in campo libero. In una casa, può essere ridotta da muri e ostacoli.

Come associare l'unità genitore e l'unità bambino?

Le unità sono generalmente pre-associate in fabbrica. Se necessario, premere il pulsante PAIRING sull'unità bambino e poi su quello dell'unità genitore entro 30 secondi.

La visione notturna è automatica?

Sì, la visione notturna a infrarossi si attiva automaticamente quando la luminosità ambientale diventa troppo scarsa.

Quanto dura la batteria dell'unità genitore?

La batteria ricaricabile offre un'autonomia di circa 4-6 ore in uso normale, in base alla luminosità dello schermo.

Posso utilizzare il monitor con più unità genitore?

Sì, il Philips SCX464 può essere associato a fino a 2 unità genitore per la stessa unità bambino.

Come pulire il monitor?

Utilizzare un panno morbido e asciutto. Non utilizzare mai prodotti chimici, alcol o salviettine umide che potrebbero danneggiare l'apparecchio.

Il monitor visualizza la temperatura della stanza?

Sì, l'unità genitore visualizza la temperatura ambiente rilevata dall'unità bambino. Così puoi monitorare il comfort del tuo bambino.

Cosa fare se l'immagine è sfocata?

Controlla la distanza tra le unità e riduci gli ostacoli. Puoi anche reimpostare l'associazione seguendo la procedura del manuale.

Posso parlare al mio bambino tramite il monitor?

Sì, la funzione talk-back (balbettio) ti permette di parlare al tuo bambino dall'unità genitore. Tieni premuto il pulsante TALK per attivare il microfono.

Cosa fare in caso di perdita di connessione tra le unità?

Assicurati che entrambe le unità siano accese e in portata. Se il problema persiste, spegni e riaccendi entrambi i dispositivi. Consulta il manuale per la procedura di ripristino.

MANUALE UTENTE SCX464 PHILIPS

A-2 Jack alimentatore CC 9V

A-3 Alimentatore CA

A-4 Spinotto alimentazione

A-5 Microfono

A-6 Spia di alimentazione POWER

A-7 Selettore sensibilità microfono

A-8 Selettore canale

A-9 Coperchio vano batteria

B. Unità Genitore

B-1 Spie livello volume

B-2 Altoparlante

B-3 Spia connessione (LINK)

B-4 Jack alimentatore CC 9V

B-5 Alimentatore CA

B-6 Spinotto alimentazione

B-7 Selettore canale

B-8 Interruttore ON/OFF / Controllo VOLUME

B-9 Spia alimentazione (POWER)

B-10 Selettore allarme connessione (LINK)

B-11 Coperchio vano batteria

B-12 Gancio da cintura

C. Cosa serve

- Moneta (per aprire il vano batterie dell'unità Baby)

- Cacciavite a lama piatta, piccolo (per impostare i selettori di canale)

- 4 batterie da 1,5 V AA per l'unità Baby (come opzione, raccomandiamo l'uso di batterie alcaline Philips)

- 3 batterie da 1,5 V AAA per l'unità Genitore (come opzione, raccomandiamo l'uso di batterie alcaline Philips)

Sommario

IT

3 Illustrazioni

64 Legenda delle funzioni

64 Unità Baby
64 Unità Genitore
64 Cosa serve

65 Sommario

66 Benvenuti

66 Informazioni sulla sicurezza

67 Preparare all'uso il baby monitor

67 Unità Baby
67 Unità Genitore

68 Utilizzare il baby monitor

69 Altre funzioni

69 Evitare le interferenze
70 Regolare la sensibilità del microfono
70 Controllare il bimbo in sordina
71 Accendere e spegnere l'allarme connessione (LINK)
71 Collegare / Scollegare il gancio da cintura

72 Risoluzione di problemi

74 Domande frequenti

74 Specifiche tecniche

75 Importanti informazioni

75 Informazioni sull'ambiente
75 Manutenzione

75 Problemi?

Philips è da sempre impegnata nella produzione di prodotti affidabili e sicuri, pensati per la tranquillità dei genitori.

Con questo baby monitor potrete sentire sempre il vostro bimbo, dentro e fuori la vostra casa. La possibilità di selezionare tra sedici canali differenti riduce al minimo il rischio di interferenze.

Philips Baby Care, proteggiamolo insieme

Informazioni sulla sicurezza

Leggete attentamente questo manuale utente prima di utilizzare il baby monitor, e conservatelo per consultarlo in futuro.

Baby monitor va considerato come un ausilio. Non è adatto a sostituire la supervisione degli adulti e non va utilizzato per tali scopi.

• Assicuratevi che l'unità Baby ed il cavo dell'alimentatore siano sempre fuori della portata del bambino (almeno ad un metro di distanza).
• Non collocate mai l'unità Baby nel letto o nel box del bambino.
  • Non coprite il baby monitor (con asciugamani, coperte, ecc.).
• Non utilizzate mai il baby monitor in luoghi umidi o in prossimità di acqua.
• Prima di collegare l'apparecchio all'alimentazione CA, verificate che la tensione indicata sulla targhetta identificativa dell'alimentatore (A-3, B-5) corrisponda alla tensione di rete locale.
• Non esponete il baby monitor al freddo o caldo estremo o fonti di luce diretta (p.e. raggi solari).
• Per prevenire il rischio di folgorazione, non aprite l'unità baby né l'unità Genitore per accedere ai componenti interni (ad eccezione del coperchio del vano batteria).
• Le antenne di entrambe le unità sono fisse; non tentate di allungarle.

Preparare all'uso il baby monitor

IT

Unità Baby

L'unità Baby può essere alimentata a batterie o collegata ad una presa di corrente.

In caso di interruzione nell'alimentazione elettrica, l'unità usa automaticamente le batterie, se inserite.

Alimentazione di rete

I Collegiate il cavo dell'alimentatore al jack di alimentazione (CC 9V ◇-⊕-⊕ - A-2) dell'unità baby.

2 Collegiate l'alimentatore CA (A-3) ad una presa a muro.

→ L'unità Baby è ora pronta per l'uso, alimentata dalla rete elettrica.

Alimentazione a batterie

I Aprite il coperchio del vano batterie (A-9) dell'unità baby, utilizzando una moneta.

2 Inserite quattro batterie AA da 1,5 V rispettando la polarità come indicato dai simboli + e – all'interno del vano (le batterie non sono comprese, raccomandiamo le batterie alcaline Philips).

3 Chiudete il coperchio del vano batterie (A-9), utilizzando una moneta.

→ L'unità Baby è ora pronta per l'uso, alimentata a batterie.

Unità Genitore

L'unità Genitore può essere alimentata a batterie o collegata ad una presa di corrente. In caso di interruzione nell'alimentazione elettrica, l'unità usa automaticamente le batterie, se inserite.

Alimentazione di rete

I Collegiate il cavo dell'alimentatore al jack di alimentazione (CC 9V ◇-⊕-+ - B-4) dell'unità Genitore.

2 Collegiate l'alimentatore CA (B-5) ad una presa a muro.

→ L'unità Genitore è ora pronta per l'uso, alimentata dalla rete elettrica.

Preparare all'uso il baby monitor

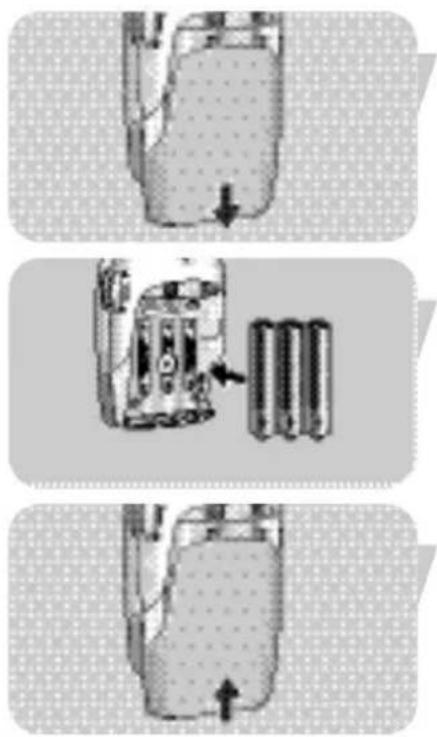

Alimentazione a batterie

I Togliete il coperchio del vano batterie (B-11) dell'unità Genitore, facendolo scorrere verso il basso.
2 Inserite tre batterie AAA da 1,5 V rispettando la polarità come indicato dai simboli + e – all'interno del vano (le batterie non sono comprese, raccomandiamo le batterie alcaline Philips).
3 Rimettete al suo posto il coperchio del vano batterie (B-11) finché non scatta in posizione.
→ L'unità Genitore è ora pronta per l'uso, alimentata a batterie.

Utilizzare il baby monitor

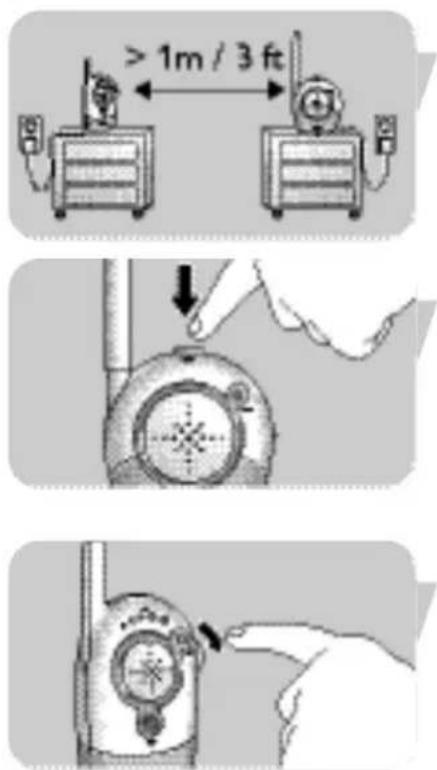

I Collocate entrambe le unità nella stessa stanza per verificare la connessione. Assicuratevi che l'unità Baby sia almeno ad I metro di distanza dall'unità Genitore.
2 Premete il pulsante ON/OFF (A-1) per accendere l'unità baby.

La spia di alimentazione POWER (A-6) si illumina in verde.
3 Accendete l'unità Genitore utilizzando l'interruttore ON/OFF (B-9) e regolate il volume al livello che preferite utilizzando il controllo di VOLUME (B-9). La spia di alimentazione POWER (B-9) si illumina in verde. Non appena viene stabilita la connessione tra le unità, la spia di connessione LINK (B-3) sull'unità Genitore si illumina in verde.

Utilizzare il baby monitor

IT

4 Collocate l'unità baby ad almeno I metro di distanza dal bambino.

5 Collocate l'unità Genitore nel luogo desiderato entro il raggio operativo dell'unità Baby, ma ad almeno I metro di distanza dall'unità Baby. Per maggiori informazioni sul raggio operativo consultate le 'Specifiche tecniche'.

→ Ora potete vigilare sul vostro bimbo!

Altre funzioni

Evitare le interferenze (selezione canale)

Accertatevi sempre che i selettori di canale CHANNEL (A-8, B-7) all'interno del vano batteria (A-9, B-11) di entrambe le unità siano impostati sulla stessa posizione! Con i selettori di canale (A-8, B-7) potete impostare le unità per l'uso di sedici canali differenti. Se notate interferenze generate da altri baby monitor, apparecchi radio, ecc. selezionate un altro canale.

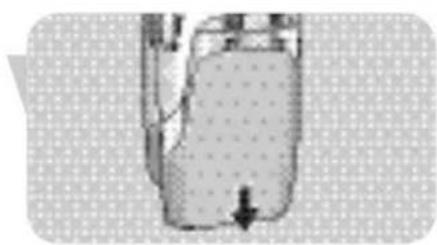

I Aprite i coperchi dei vani batteria (A-9, B-11) di entrambe le unità.

- Unità Genitore: fate scorrere il coperchio verso il basso.

- Unità Baby: utilizzate una moneta.

2 Se state utilizzando le unità con alimentazione a batterie, estraete le batterie da entrambe le unità.

IT

Altre funzioni

3 Utilizzate un cacciavite piccolo a la ma piatta per ruotare la ghiera interna dei selettori di canale (A-8, B-7) nella posizione desiderata. Assicuratevi che entrambe le unità siano impostate sullo stesso canale.

Se la verifica della connessione non evidenzia la presenza di interferenze, chiudete i coperchi dei vani batteria (A-9, B-11). Se notate interferenze, provate a cambiare canale.

4 Chiudete i vani batteria.

Regolare la sensibilità del microfono

Con il controllo di sensibilità del microfono (A-7) dell'unità Baby, potete regolare il livello del sonoro proveniente dall'unità baby: basso, medio o alto. Quando è impostato al livello massimo, l'unità baby cattura tutti i suoni. Se l'unità non cattura alcun suono, significa che non è in grado di funzionare in modalità di trasmissione continua, perché vietata dalle leggi locali. E' possibile cambiare la sensibilità del microfono esclusivamente se è stabilita la connessione tra l'unità Baby e l'unità Genitore (quando la spia di connessione LINK (B-3) dell'unità Genitore è verde fissa).

• Utilizzate il selettore di sensibilità microfono (A-7) per regolare questa funzione al livello desiderato.
  Potete anche usare la vostra stessa voce come riferimento sonoro.

  La spia di alimentazione POWER (A-6) sull'unità baby si illumina in giallo ogni volta che viene rilevato un suono.

Controllare il bimbo in sordina

- Impostate il volume sul livello minimo con l'interruttore ON/OFF / controllo di VOLUME (B-8) dell'unità Genitore. Non spegnete completamente l'unità Genitore!

Le spie del livello audio (B-1) dell'unità Genitore avvisano in modo visivo se dalla stanza del bambino provengono dei suoni. Più sono forti i rumori, più spie si accendono.
Quando non viene rilevato alcun suono, tutte le spie (B-1,) saranno spente.

Accendere e spegnere l'allarme connessione (LINK)

E' possibile accendere l'allarme connessione (LINK) sull'unità Genitore. Questo allarme emetterà un avvertimento acustico quando il collegamento tra le unità viene interrotto.

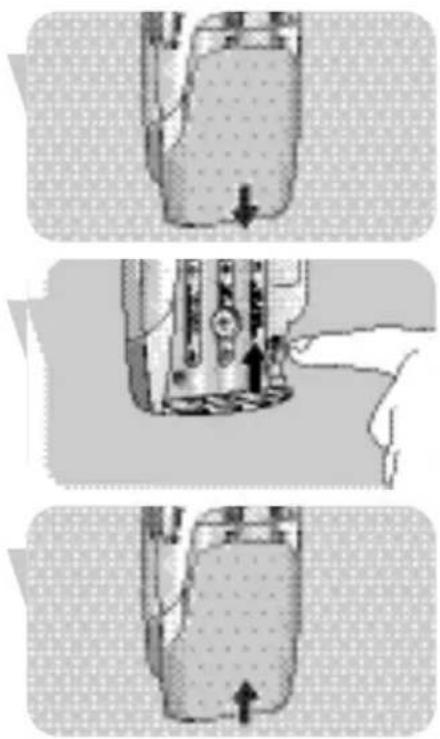

I Aprite il vano batterie dell'unità Genitore (B-11) facendo scorrere il coperchio verso il basso.

2 Impostate il selettore (B-10) all'interno del vano in posizione di ON (☐)

3 Rimettete al suo posto il coperchio del vano batterie (B-11) finché non scatta in posizione.

- Per disattivare l'allarme, spostate il selettore (B-10) in posizione OFF (2)

Collegare / Scollegare il gancio da cintura

Quando l'unità Genitore è alimentata a batterie, potrete portarla con voi mentre girate per casa, controllando il vostro bambino con la massima libertà di movimento.

Collegare il gancio da cintura

- Fate combaciare il piccolo perno sul retro del gancio con la rientranza sul retro dell'unità genitore. Ruotate il gancio verso sinistra finché non scatta in posizione.

Scollegare il gancio da cintura

- Ruotate il gancio verso destra (RUOTATE▶) e toglietelo.

Problema Possibile causa Soluzione

Nessun suono dall'unità Volume spento o troppo basso. Ruotate il controllo di VOLUME Genitore. (B-8) sull'unità Genitore verso il

basso.

Unità fuori campo. Avvicinate l'unità Genitore a quella Baby.

Nessuno collegamento L'unità Genitore si trova fuori Avvicinate l'unità Genitore a quella tra le unità. copertura del segnale trasmesso. Baby.

Le unità sono impostate Impostate i selettori di canale su canali differenti. (A-8, B-7) sulla stessa posizione su entrambe le unità.

Interferenze o ricezione scarsa.

Telefoni cordless o cellulari troppo vicini al baby monitor.

Allontanate i telefoni dal baby monitor.

Interferenza proveniente da altri baby monitor nel vicinato.

Spostate entrambe le unità su un altro canale, tramite i selettori di (A-8, B-7).

Livello alimentazione basso.

Sostituite le batterie.

Il segnale trasmesso è fuori campo; ci sono probabilmente troppi murie/o soffitti tra l'unità Babye quella Genitore.

Avvicinate l'unità Genitore a quella Baby.

L'unità Genitore è troppo vicina Allontanate l'unità Genitore ad una finestra e riceve segnali dalle finestre. d'interferenza da altri apparecchi.

Problema Possibile causa Soluzione

La spia di alimentazione L'unità è spenta. Premete il pulsante On/Off (A-1) POWER (A-6, B-9) o impostate l'interruttore On/Off non si accende. (B-8) su ON.

L'alimentatore CA (A-3, B-5) Collegiate l'alimentatore CA non è collegato al jack (A-3, B-5) al jack alimentazione alimentazione DC 9V ◇-⊕-⊕ DC 9V ◇-⊕-⊕ (A-2, B-4). (A-2, B-4).

L'alimentatore CA (A-3, B-5) non Collegiate l'alimentatore CA (A-3, è collegato all'alimentazione. B-5) ad una presa a muro.

Batteria scarica. Sostituite le batterie.

La spia di alimentazione Batteria scarica. POWER (A-6, B-9) lampeggia.

Sostituite le batterie.

Le unità emettono fischio.	Le unità sono troppo vicine tra loro.	Allontanate l’unità Genitore un da quella Baby (almeno I metro di distanza).
	Il volume è troppo elevato.	Ruotate il controllo di VOLUME (B-8) verso l’alto.
Interferenze da un altro baby monitor.	I due sistemi utilizzano la stessa frequenza.	Cambiate canale (A-8, B-7). Assicuratevi che entrambe le unità siano impostate sulla stessa posizione.
La spia di connessione LINK (B-3) lampeggia in rosso/ viene emesso un beep di allarme connessione).	Le unità si trovano fuori campo. Interferenze da un altro baby monitor. Interferenze da un’altra sorgente FM.	Avvicinate le unità tra loro. Cambiate canale (A-8, B-7). Eliminate la sorgente FM.

Domande frequenti

Domanda	Risposte
L’unità Genitore reagisce ai rumori nella stanza del bambino troppo lentamente / in ritardo.	Regolate la sensibilità del microfono sull’unità baby ad un livello più altoe / o avvicinate l’unità baby al vostro bambino (mantenendo in ogni caso una distanza minima di I metro).
L’unità Genitore reagisce ad altri suoni ambientali troppo velocemente.	Regolate la sensibilità del microfono sull’unità baby ad un livello più bassoe / o avvicinate l’unità baby al vostro bambino (mantenendo in ogni caso una distanza minima di I metro).
Si verificano occasionali perdite di connessione, interruzioni audio ecc.	L’unità genitore si trova probabilmente in prossimità del limite massimo di copertura consentito. Cambiatele posto o cercate di ridurre leggermente la distanza. Tenete presente che per ristabilire una nuova connessione occorrono circa 30 secondi.

Specifiche tecniche

Alimentazione	– Alimentatore CA da 230V CA, 50 Hz (due, forniti).Tensione in uscita 9V CC, 200mAh.
Distanza operativa	– Fino ad un max di 200 metri in campo aperto.A seconda dell’ambiente circostante e di altri fattori di disturbo la copertura può subire delle limitazioni.
	Materiali asciutti Spessore Perdita di materiale copertura
	Legno, gesso, cartongesso, vetro < 30cm / 12” 0-10%(senza metallo, fili metallici,piombo)
	Mattoni, legno compensato < 30cm / 12” 5-35%
	Cemento armato < 30cm / 12” 30-100%
	Griglie e sbarre metalliche < 1cm / 0,4” 90-100%
	Lastre di metallo, alluminio < 1cm / 0,4” 100%
	La riduzione di campo può raggiungere il 100% in caso di materiali bagnati od umidi.
Temperatura operativa	0 °C - 40 °C
Frequenze di trasmissione	40,665 MHz, 40,680 MHz, 40,695 MHz

Informazioni sull'ambiente

Smaltimento di vecchi prodotti

Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Se su un prodotto si trova il simbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE

Informarsi sulle modalità di raccolta, dei prodotti elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto.

Attenersi alle normative locali per lo smaltimento dei rifiuti e non gettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute.

• Pulite il baby monitor con un panno umido
• Smaltite le batterie esauste rispettando le norme ambientali
• Non utilizzate batterie vecchie e nuove contemporaneamente, o di tipo differente.
• Estraete le batterie se pianificate di non utilizzare il baby monitor per un prolungato periodo di tempo.
• Se lasciate le batterie nell'unità mentre è alimentata dalla rete elettrica, controllate che non ci siano fuoriuscite di liquido ogni sei mesi.

Bisogno di aiuto?

Aiuto online: www.philips.com

Per aiuti interattivi, download e domande frequenti

Linea di contatto:

In caso di domande su SCD464, si prega di contattare la nostra linea verde per l'assistenza! È possibile trovare il numero nell'opuscolo di garanzia separato.

Prima di chiamare, si prega di leggere attentamente il presente manuale.

Sarà possibile risolvere la maggior parte degli inconvenienti

Vi verrà chiesto:

• Di descrivere il problema e quando si verifica
• Il numero di modello sull'etichetta del vostro prodotto
• La data di acquisto

A. Unidade do bebé

A-1 Botão On/Off

4 Luk batterirummene.
