BEDIENUNGSANLEITUNG SCX464 PHILIPS

A-2 DC 9V ◇-⊕ Stromversorgungseingang

A-3 Netzadapter

A-4 Stromversorgungsstecker

A-5 Mikrofon

A-6 Einschaltanzeige

A-7 Einsteller für Mikrofonempfindlichkeit

A-8 Schalter zur Kanalwahl

A-9 Batteriefach-Abdeckung

B. Elterneinheit

B-1 Lautstärkeanzeigen

B-2 Lautsprecher

B-3 Verbindungsanzeige

B-4 DC 9V ◇-⊕ Stromversorgungseingang

B-5 Netzadapter

B-6 Stromversorgungsstecker

B-7 Schalter zur Kanalwahl

B-8 EIN/AUS-Schalter / Lautstärkeregler

B-9 Einschaltanzeige

B-10 Schalter für Verbindungsalarm

B-11 Batteriefach-Abdeckung

B-12 Gürtel-Clip

C.Was Sie sonst noch brauchen

– Eine Münze (zum Öffnen des Batteriefachs der Babyeinheit)

– Einen kleinen Flachklingen-Schraubendreher (zum Einstellen der Kanalwahlschalter)

- 4x 1,5-V-Batterien vom Typ AA für die Babyeinheit (optional, wir empfehlen Philips Alkali-Batterien)

- 3x 1,5-V-Batterien vom Typ AAA für die Elterneinheit (optional, wir empfehlen Philips Alkali-Batterien)

Inhalt

DE

3 Abbildungen

40 Legende der Funktionen

40 Babyeinheit
40 Elterneinheit
40 Was Sie sonst noch brauchen

41 Inhalt

42 Herzlichen Glückwunsch

42 Sicherheitshinweise

43 Inbetriebnahme des Babysitters

43 Babyeinheit
43 Elterneinheit

44 Benutzen des Babysitters

45 Weitere Funktionen und Leistungsmerkmale

45 Vermeiden von Störungen
46 Einstellen der Mikrofonempfindlichkeit
46 Geräuschlose Babyüberwachung
47 Ein- und Ausschalten des Verbindungsalarms
47 Anbringen / Abnehmen des Gürtel-Clips

48 Fehlerbehebung

50 Häufig gestellte Fragen

50 Technische Daten

51 Wichtige Informationen

51 Informationen zum Umweltschutz
51 Wartung

51 Brauchen Sie Hilfe?

Philips hat sich der Aufgabe verschrieben, zuverlässige Babycare-Produkte herzustellen, die Mütter und Väter wirklich brauchen können. Produkte, deren Zuverlässigkeit und Funktionsqualität ein beruhigendes Gefühl vermittelt. Sie können sich darauf verlassen, dass dieser Babysitter von Philips immer dafür sorgt, dass Sie Ihr Baby deutlich hören können, egal wo sie sich in Ihrem Haus oder in der Umgebung aufhalten.

Mit der Möglichkeit zur Wahl unter sechzehn verschiedenen Kanälen können Sie eventuelle Störungen auf jeden Fall minimieren.

Philips Baby Care, In besten Händen

Sicherheitshinweise

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie den Babysitter in Betrieb nehmen, und bewahren Sie die Anleitung auf, damit Sie bei Bedarf darin nachschauen können. Dieser Babysitter ist nur als Hilfsmittel gedacht. Es ist kein Ersatz für eine verantwortungsbewusste und korrekte Aufsicht durch eine erwachsene Person und sollte daher auch nicht so eingesetzt werden.

• Vergewissern Sie sich, dass sich die Babyeinheit und das Adapterkabel immer außerhalb der Reichweite des Babys befinden. Der Abstand sollte mindestens einen Meter betragen.
• Legen Sie die Babyeinheit niemals in das Babybett oder in den Laufstall.
• Decken Sie den Babysitter niemals ab (mit einem Handtuch, Laken, usw.).
• Benutzen Sie den Babysitter nicht an feuchten Orten oder in der Nähe von Wasser.
• Kontrollieren Sie, dass die auf dem Typenschild der Adapter (A-3, B-5) angegebene Spannung mit der lokalen Netzspannung übereinstimmt, bevor Sie das Gerät an die Stromversorgung anschließen.
• Setzen Sie den Babysitter nicht extremer Kälte, Wärme oder Sonneneinstrahlung aus.
• Öffnen Sie nicht das Gehäuse der Babyeinheit oder der Elterneinheit (bis auf das Batteriefach), da sonst eventuell die Gefahr eines elektrischen Schlags besteht.
• Die Antenne ist bei beiden Einheiten fest; versuchen Sie nicht, sie herauszuziehen.

Inbetriebnahme des Babysitters

DE

Babyeinheit

Die Babyeinheit kann mit Netzstrom oder mit Batterien betrieben werden.

Wenn Batterien eingesetzt sind, können diese bei einem

Netzausfall die Stromversorgung übernehmen.

Netzbetrieb

I Verbinden Sie das Kabel des Netzadapters mit dem Stromversorgungseingang (DC 9V ◇-⊕-⊕ - A-2) der Babyeinheit.

2 Stecken Sie den Netzadapter (A-3) in eine Wandsteckdose.

→ Die Babyeinheit ist jetzt für den Netzbetrieb bereit.

Batteriebetrieb

I Nehmen Sie die Batterriefach-Abdeckung (A-9) mit Hilfe einer Münze von der Babyeinheit ab.

2 Setzen Sie vier 1,5-V-Batterien vom Typ AA in das Batteriefach ein und achten Sie dabei auf die Polarität. Die Batterien sind nicht im Lieferumfang enthalten. Wir empfehlen Ihnen die Verwendung von Philips Alkali-Batterien.

3 Bringen Sie die Batteriefach-Abdeckung (A-9) wieder mit Hilfe einer Münze an.

→ Die Babyeinheit ist jetzt für den Batteriebetrieb bereit.

Elterneinheit

Die Elterneinheit kann mit Netzstrom oder mit Batterien betrieben werden.

Wenn Batterien eingesetzt sind, können diese bei einem Netzausfall die Stromversorgung übernehmen.

Netzbetrieb

I Verbinden Sie das Kabel des Netzadapters mit dem Stromversorgungseingang (DC 9V ◇-⊕-⊕ - B-4) der Elterneinheit.

2 Stecken Sie den Netzadapter (B-5) in eine Wandsteckdose.

→ Die Elterneinheit ist jetzt für den Netzbetrieb bereit.

Inbetriebnahme des Babysitters

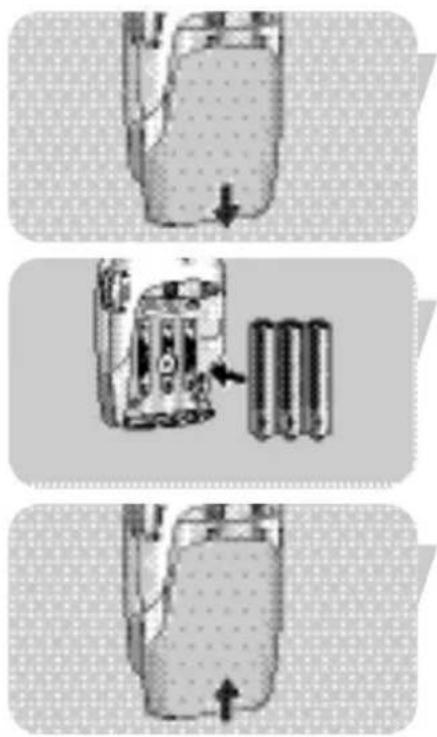

I Öffnen Sie das Batteriefach der Elterneinheit, indem Sie die Abdeckung (B-11) nach unten schieben.

2 Setzen Sie drei 1,5-V-Batterien vom Typ AAA in das Batteriefach ein und achten Sie dabei auf die Polarität. Die Batterien sind nicht im Lieferumfang enthalten. Wir empfehlen Ihnen die Verwendung von Philips Alkali-Batterien.

3 Schieben Sie die Batteriefach-Abdeckung (B-11) wieder zurück, bis sie einrastet.

→ Die Elterneinheit ist jetzt für den Batteriebetrieb bereit.

Benutzen des Babysitters

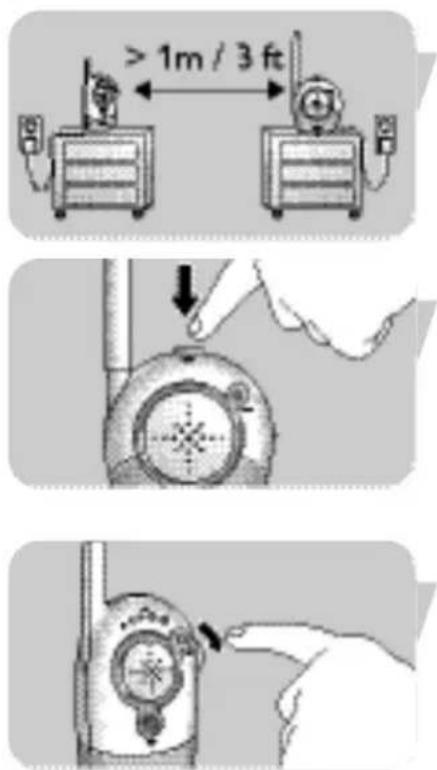

I Positionieren Sie beide Einheiten im gleichen Raum, um die Verbindung zu testen. Vergewissern Sie sich, dass sich die Babyeinheit mindestens I Meter von der Elterneinheit entfernt befindet.

2 Drücken Sie die Taste EIN/AUS (A-1), um die Babyeinheit einzuschalten.

Die Einschaltanzeige (A-6) leuchtet grün auf.

3 Schalten Sie die Elterneinheit mit dem EIN/AUS-Schalter (B-9) ein und stellen Sie die Lautstärke mit dem Lautstärkeregler (B-9) nach Wunsch ein.

Die Einschaltanzeige (B-9) leuchtet grün auf.

Wenn die Verbindung zwischen den Einheiten aufgebaut wurde, leuchtet die Verbindungsanzeige (B-3) an der Elterneinheit grün auf.

Benutzen des Babysitters

DE

4 Stellen Sie die Babyeinheit mindestens I Meter von Ihrem Baby entfernt auf.

5 Stellen Sie die Elterneinheit an den gewünschten Ort innerhalb der Reichweite der Babyeinheit, aber mindestens I Meter von der Babyeinheit entfernt, auf. Weitere Informationen zu der Reichweite finden Sie im Abschnitt 'Technische Daten'.

→ Sie können jetzt Ihr Baby überwachen!

Weitere Funktionen und Leistungsmerkmale

Vermeiden von Störungen (Kanalwahl)

Stellen Sie stets sicher, dass die Kanalwahlschalter (A-8, B-7) im Batteriefach (A-9, B-11) bei beiden Geräten auf denselben Kanal eingestellt sind! Mit den Kanalwahlschaltern (A-8, B-7) können Sie unter sechzehn verschiedenen Kanälen wählen. Sollte bei Ihnen der Empfang durch andere Babyphone, Radiogeräte usw. gestört werden, wählen Sie einen anderen Kanal.

I Öffnen Sie bei beiden Einheiten das Batteriefach (A-9, B-11). >• Elterneinheit: Schieben Sie die Abdeckung nach unten.

• Babyeinheit: Verwenden Sie eine Münze.

2 Wenn Sie die Einheiten mit Batteriestrom betreiben, nehmen Sie die Batterien aus beiden Einheiten heraus.

Weitere Funktionen und Leistungsmerkmale

3 Drehen Sie den Innenkreis der Kanalwahlschalter (A-8, B-7) mit einem kleinen Flachklingen-Schraubendreher in die gewünschte Stellung. Achten Sie darauf, dass bei beiden Einheiten der gleiche Kanal eingestellt wird.

Wenn nach dem Testen der Verbindung keine Störungen auftreten, bringen Sie die Batteriefach-Abdeckungen (A-9, B-11) wieder an. Sollten Störungen auftreten, probieren Sie einen anderen Kanal aus.

4 Schließen Sie die Batteriefach-Abdeckungen.

Einstellen der Mikrofonempfindlichkeit

Mit dem Mikrofonempfindlichkeitsschalter (A-7) an der Babyeinheit können Sie die von der Babyeinheit erfasste Lautstärke nach Wunsch einstellen: gering, mittel oder hoch. Wird die Empfindlichkeit auf den maximalen Wert gestellt, erfasst die Babyeinheit alle Geräusche.Wenn kein Geräusch erfasst wird, findet keine Überwachung statt, weil eine kontinuierliche Übertragung gesetzlich verboten ist. Sie können die Mikrofonempfindlichkeit nur ändern, wenn die Verbindung zwischen der Babyeinheit und der Elterneinheit aufgebaut ist (wenn die Verbindungsanzeige(B-3) an der Elterneinheit kontinuierlich grün leuchtet).

- Benutzen Sie den Mikrofonempfindlichkeitsschalter (A-7), um die Mikrofonempfindlichkeit der Babyeinheit auf den gewünschten Pegel zu stellen.

Als Lautstärkereferenz können Sie Ihre eigene Stimme nehmen.

Die Einschaltanzeige (A-6) an der Babyeinheit leuchtet gelb auf, wenn ein Geräusch erfasst wird.

Geräuschlose Babyüberwachung

- Stellen Sie die Lautstärke an der Elterneinheit mit dem EIN/AUS-Schalter / Lautstärkeregler (B-8) auf das niedrigste Niveau.

Schalten Sie die Elterneinheit nicht vollständig aus!

Die Lautstärke-Anzeigelampen (B-1) an der Elterneinheit zeigen Ihnen die Geräusche des Babys optisch an. Je lauter das Geräusch von Ihrem Baby ist, desto mehr Anzeigelampen leuchten auf.

Wenn kein Geräusch wahrgenommen wird, leuchtet keine der Anzeigelampen (B-1).

Weitere Funktionen und Leistungsmerkmale

DE

Ein- und Ausschalten des Verbindungsalarms

Sie können den Verbindungsalarm an der Elterneinheit einschalten. Der Verbindungsalarm wird ausgelöst, wenn die Verbindung zwischen den Einheiten verloren geht.

I Öffnen Sie das Batteriefach (B-11) der Elterneinheit, indem Sie die Abdeckung nach unten schieben.
2 Stellen Sie den Schalter (B-10) im Batteriefach (B-11) auf ON (Ω).
3 Schieben Sie die Batteriefach-Abdeckung (B-11) wieder zurück, bis sie einrastet.
- Zum Deaktivieren der Alarmfunktion stellen Sie den Schalter (B-10) auf OFF (R)

Anbringen / Abnehmen des Gürtel-Clips

Wenn die Elterneinheit mit Batterien betrieben wird, können Sie immer mit sich führen, wenn Sie sich im Haus bewegen oder in dessen unmittelbarer Umgebung aufhalten. Sie erhalten dadurch mehr Bewegungsfreiheit und haben Ihr Baby dabei immer noch unter Kontrolle.

Anbringen des Gürtel-Clips

- Führen Sie den kleinen Stift auf der Rückseite des Gürtel-Clips in die Aussparung auf der Rückseite der Elterneinheit ein. Drehen Sie den Gürtel-Clip nach links, bis er in seiner Position einrastet.

Abnehmen des Gürtel-Clips

- Drehen Sie den Gürtel-Clip nach rechts (TURN▶) und nehmen Sie ihn ab.

Problem Mögliche Ursache Abhilfe

Kein Ton von der Lautstärke aus oder zu leise. Lautstärkeregler (B-8) an der Elterneinheit Elterneinheit nach unten drehen.

Einheiten außerhalb Die Elterneinheit näher an die der Reichweite. Babyeinheit heranbringen.

Keine Verbindung Elterneinheit außerhalb der Elterneinheit näher an die zwischen den Einheiten Reichweite des gesendeten Babyeinheit heranbringen. Signals.

Die Einheiten sind auf Kanalwahlschalter (A-8, B-7) bei unterschiedliche Kanäle beiden Einheiten auf den eingestellt. gleichen Kanal stellen.

Störungen oder schlechter Empfang.	Handy oder schnurloses Telefon zu nahe am Babysitter.	Abstand zwischen Telefon(en) und Babysitter vergrößern.
	Störung von anderen Babyphonen in der Kanalwahlschalter (A-8, B-7) Nachbarschaft.	Beide Einheiten mit dem auf einen anderen Kanal stellen.
	Batteriespannung lässt nach.	Batterien auswechseln.
	Gesendetes Signal ist außerhalb der Reichweite; z.B. zu viele Wände und/oder Decken zwischen Babyeinheit und Elterneinheit.	Elterneinheit näher an die Babyeinheit heranbringen.
	Elterneinheit zu nahe an einem Fenster; erfasst Störsignale Fenster entfernen. von anderen Geräten.	Elterneinheit weiter vom

Problem Mögliche Ursache Abhilfe

Einschaltanzeige (A-6, B-9) Einheit ist nicht eingeschaltet. Ein/Aus-Taste (A-1) drücken oder leuchtet nicht. Ein/Aus-Schalter (B-8) auf ON

stellen.

Netzadapter (A-3, B-5) Netzadapter (A-3, B-5) mit nicht mit dem DC 9V ◇-⊕-⊕ Stromversorgungseingang Stromversorgungseingang DC ◇-⊕-⊕V (A-2, B-4) (A-2, B-4) verbunden. verbinden.

Netzadapter (A-3, B-5) Netzadapter (A-3, B-5), nicht mit Stromversorgung mit einer Wandsteckdose verbunden. verbinden.

Batteriespannung lässt nach. Batterien auswechseln.

Einschaltanzeige (A-6, B-9) Batteriespannung lässt nach. Batterien auswechseln. blinkt.

Hohes Pfeifen.	Einheiten zu nahe beieinander.	Abstand zwischen Elterneinheit und Babyeinheit vergrößern (mindestens 1 Meter / 3 ft).
	Lautstärke ist zu hoch eingestellt.	Lautstärkeregler (B-8) nach oben drehen.
Empfang von einem anderen Babysitter.	Beide Systeme nutzen die gleiche Frequenz.	Kanäle umschalten (A-8, B-7). Sicherstellen, dass beide Einheiten auf den gleichen Kanal eingestellt sind.
Verbindungsanzeige (B-3) blinkt rot / Verbindungsalarm ertönt.	Einheiten außerhalb der Reichweite.	Einheiten näher zusammenbringen.
	Störung von einer anderen Babysitter.	Auf einen anderen Kanal umschalten (A-8, B-7).
	Störung von einer anderen UKW-Quelle.	Die andere UKW-Quelle entfernen.
Frage	Antwort
Die Elterneinheit reagiert zu langsam / zu spät auf Geräusche des Babys.	Stellen Sie die Mikrofonempfindlichkeit der Babyeinheit höher ein und / oder verkleinern Sie den Abstand der Babyeinheit zum Baby (halten Sie dabei aber einen Mindestabstand von I Meter ein).
Die Elterneinheit reagiert zu schnell auf Umgebungsgeräusche.	Stellen Sie die Mikrofonempfindlichkeit der Babyeinheit niedriger ein und / oder verkleinern Sie den Abstand der Babyeinheit zum Baby (halten Sie dabei aber einen Mindestabstand von I Meter ein).
Die Verbindung geht ständig verloren, der Ton wird unterbrochen usw.	Sie nähern sich wahrscheinlich dem Ende der Reichweite. Versuchen Sie es an einem anderen Ort oder verringern Sie den Abstand etwas. Bitte beachten Sie, dass es jedes Mal ca. 30 Sekunden dauert, bis eine neue Verbindung aufgebaut ist.

Technische Daten

Stromversorgung	- Netzadapter 230 V AC, 50 Hz (zwei im Lieferumfang enthalten).Ausgangsspannung 9V DC, 200 mAh.
Reichweite	- Bis zu 200 Meter (600 ft) im Freien.Die Reichweite hängt von der Umgebung ab und kann durch verschiedene Störfaktoren verringert werden.
	Trockene Materialien Material- Reichweite-dicke verlust
	Holz, Gipsputz, Gips- < 30 cm / 12" 0-10%kartonplatten, Glas (ohneMetall oder Drähte, kein Blei)
	Ziegel, Sperrholz < 30 cm / 12" 5-35%
	Verstärkter Beton < 30 cm / 12" 30-100%
	Metallgitter, Balken < 1 cm / 0,4" 90-100%
	Metallgitter, Aluminiumfolien < 1 cm / 0,4" 100%
	Bei nassen und feuchten Materialien kann die Verringerung bis zu 100 % betragen.
Betriebstemperatur	0 °C - 40 °C
Sendefrequenzen	40,665 MHz, 40,680 MHz, 40,695 MHz

Informationen zum Umweltschutz

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wieder verwendet werden können.

Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für dieses Gerät die Europäischen Richtlinie 2002/96/EG gilt.

Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land.

Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

• Reinigen Sie den Babysitter mit einem feuchten Tuch.
• Entsorgen Sie die erschöpften Batterien auf umweltverträgliche Weise.
• Verwenden Sie keine alten und neuen Batterien oder unterschiedliche Batterietypen gleichzeitig.
• Nehmen Sie die Batterien aus dem Babysitter heraus, wenn er längere Zeit nicht benutzt wird.
• Wenn Sie die Batterien in dem Gerät lassen und es mit Netzstrom betreiben, kontrollieren Sie die Batterien bitte alle sechs Monate auf eventuelle Leckstellen.

Brauchen Sie Hilfe?

Online-Hilfe: www.philips.com

Für interaktive Hilfe, Downloads und häufig gestellte Fragen

Telefonkontakt:

Falls Sie irgendwelche Fragen zu/zum/zur SCD464 haben, kontaktieren Sie für Hilfestellung bitte unsere Helpline! Die Nummer können Sie im gesonderten Garantieheft finden. Bevor Sie anrufen, lesen Sie bitte diese Anleitung aufmerksam durch. Sie können die meisten Ihrer Probleme lösen.

Sie werden gefragt nach:

• Einer Beschreibung des Problems und wann es auftritt
• Der Typnummer auf dem Typenschild des Produkts
  • Dem Kaufdatum

A. Babyeenheid

112 Funktionsforklaring
