Axolute - Appareils à emballage sous vide Magic Vac - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil à emballage sous vide
Marque	Magic Vac
Modèle	Axolute
Dimensions (L x l x h)	40 x 20 x 10 cm
Poids	2,5 kg
Alimentation	220-240 V, 50/60 Hz, 120 W
Fonctions principales	Aspiration et scellage sous vide, arrêt automatique, soudure manuelle
Matériau du boîtier	Plastique ABS
Type de soudure	Barre de soudure en téflon, double soudure possible
Compatible avec	Sacs lisses, sacs à micro-cannelures, rouleaux
Pression d'aspiration	-0,8 bar
Capacité maximale du sac	30 cm de largeur
Accessoires inclus	Rouleau de 20 x 300 cm, adaptateur pour vides d'air
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas immerger ; sécher soigneusement
Sécurité	Protection contre la surchauffe, arrêt automatique après 2 minutes d'inactivité
Pièces détachées et réparabilité	Joint de soudure, résistance, charbon moteur ; indice de réparabilité non communiqué
Informations générales	Appareil conçu pour un usage domestique ; garantie 2 ans

FOIRE AUX QUESTIONS - Axolute Magic Vac

Comment utiliser l'appareil Magic Vac Axolute ?

Placez l'extrémité du sac dans la fente d'aspiration, fermez le couvercle et appuyez sur le bouton Vacuum. L'appareil aspire puis scelle automatiquement. Attendez que le cycle soit terminé avant d'ouvrir.

Quels types de sacs puis-je utiliser ?

Utilisez des sacs ou rouleaux spécialement conçus pour machines sous vide, de préférence avec micro-cannelures pour une meilleure aspiration. Évitez les sacs non adaptés.

Comment nettoyer l'appareil après utilisation ?

Débranchez l'appareil, nettoyez le boîtier avec un chiffon humide et un peu de détergent doux. Séchez soigneusement. Ne pas immerger dans l'eau.

Que faire si la soudure est incomplète ?

Vérifiez que la barre de soudure est propre et que le joint en caoutchouc n'est pas endommagé. Laissez refroidir 30 secondes entre chaque opération. Si le problème persiste, remplacez la résistance.

L'appareil ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise fonctionne. Si l'appareil ne démarre toujours pas, contactez le service après-vente.

Peut-on emballer des liquides avec cet appareil ?

Oui, mais utilisez le mode Liquide si disponible, ou congelez d'abord le liquide. Ne jamais aspirer un liquide chaud.

Où trouver des pièces détachées pour Magic Vac Axolute ?

Vous pouvez commander les joints, résistances et autres pièces sur le site officiel de Magic Vac ou auprès de revendeurs agréés. Consultez la notice pour les références.

Comment utiliser un rouleau pour faire un sac ?

Coupez le rouleau à la longueur souhaitée avec une marge de 7 cm en plus. Soudez une extrémité avec la barre de soudure, puis remplissez et aspirez l'autre extrémité.

L'appareil chauffe-t-il normalement ?

Une légère chaleur au niveau de la barre de soudure est normale. Si l'appareil devient très chaud, arrêtez-le et laissez-le refroidir 15 minutes. La protection thermique intégrée évite la surchauffe.

Combien de temps se conserve un aliment sous vide ?

Sous vide, les aliments se conservent 3 à 5 fois plus longtemps qu'avec une conservation classique. Par exemple, la viande fraîche peut se conserver 2 à 3 semaines au réfrigérateur.

MODE D'EMPLOI Axolute Magic Vac

Nous sommes heureux de l'achat que vous avez effectué et vous remercions pour la confiance. Nous vous conseillons de lire attentivement ces instructions de façon à pouvoir utiliser correctement MAGIC VAC® Mod. P0608ED pour obtenir les meilleurs résultats de conservation. Il est en outre conseillé de conserver le présent Manuel pour d'éventuelles consultations ultérieures.

SOMMAIRE

INSTRUCTIONS POUR LE NETTOYAGE pag. 28-39

• NOMENCLATURE DES PIÈCES DE LA MACHINE Mod. P0608ED pag. 28
  • DESCRIPTION DES COMMANDES ET FONCTIONS pag. 29
  • NOTICES IMPORTANTES pag. 30-31
  • ISTRUCTIONS POUR L'UTILISATION pag. 32

1- Positionnement de la machine pag. 32
2- Branchement de la machine pag. 32
3- Réglages pag. 32

3.1- Programmer la modalité Scellage pag. 32

3.2- Programmer la vitesse d'aspiration de la Pompe pag. 33

3.3- Touche Cancel/Annulation pag. 33

4- Conseils pour l'utilisation des petits sacs pag. 33

5- Réaliser les sacs avec les rouleaux MAGIC VAC ^® pag. 33-34
6- Cycle Automatique dans les petits sacs (pré-coupés/voir point 5) pag. 34-35
7- Cycle manuel d'emballage à vide dans les petits sacs pag. 35
pag. 33-34
pag. 34-35
pag. 35

• INSTRUCTION POUR LE NETTOYAGE

• COMPARTIMENT ACCESSOIRES
• RANGEMENT DE LA MACHINE
• LOCALISATION DES PANNES
• CARACTÉRISTIQUES TECHNIQUES

Pour plus d'informations sur l'utilisation avec les accessoires et pour le Guide à la mise sous vide, les approfondissements sont disponibles sur le site www.magicvac.com

ACCESSOIRES MAGIC VAC® DISPONIBLES

pag. 80-81

NOMENCLATURE DES PIÈCES DE LA MACHINE Mod. P0608ED

(1) Dispositif breveté «Lock & Unlock System» -Permet de bloquer et de débloquer la zone d'insertion du petit sac, en permettant l'exécution du cycle d'emballage en mode automatique et en libérant l'opérateur pour les autres activités. «Lock & Unlock System» est commandé par les deux Poignées (1) dont la rotation en trois positions prédéfinies permet d'ouvrir (OPEN) – fermer (STORAGE) – activer la machine (START).
(2) Clavier de commandes – Pour programmer les multiples fonctions de la machine (Voir paragraphe DESCRIPTION DES COMMANDES ET DES FONCTIONS)
(3) Hublot lumineux – Solution brevetée qui permet de voir la bonne position du petit sac dans la Chambre à vide
(4) Prise d'air pour le petit tube (ACCESSORY PORT) – Pour insérer le petit tube de façon à effectuer la mise à vide de tous les contenants et avec tous les accessoires MAGIC VAC®
(5) Couvercle – Son ouverture avec position fixe en haut, permet de placer les petits sacs avant de procéder aux opérations d'emballage
(6) Barre soudeuse – Élément réchauffant permettant d'apposer le sceau au petit sac
(7) Joint d'étanchéité – Garantit la tenue à vide dans la chambre permettant l'évacuation de l'air des petits sacs MAGIC VAC®
(8) Chambre à vide – C'est le siège pour la position du petit sac et l'évacuation de l'air
(9) Joint de scellement – Appuyer le petit sac sur la Barre Soudante
(10) Petit bac amovible – Solution brevetée qui permet de laver la Chambre à vide dans le lave vaisselle pour le maximum d'hygiène possible.
(11) Compartiment porte – Rouleau
(12) Couvercle compartiment porte – Rouleau – Il a la fonction de protéger le rouleau de possibles saletés au cours de la phase d'emballage
(13) Dimension des petits sacs – Utilisables dans le sens bidirectionnel
(14) Petits pieds anti-glissement – Empêchent le glissement de la machine au cours de l'utilisation
(15) Bac accessoires – Bac de logement pour le Magic Cutter (19) (où il est prévu) et pour le petit Tube de raccordement aux Contenants déployé dans la partie inférieure de la machine.
(16) Petit tube pour les contenants – Sert à relier la machine à tous les accessoires MAGIC VAC®
(17) Câble d'alimentation – Pour relier la machine à la tension du réseau électrique
(18) Gaine pour câble – Gaine pour loger le câble d'alimentation disloqué sur l'arrière de la machine

DESCRIPTION DES COMMANDES ET FONCTIONS

(2A) DEL ON – De couleur VERTE il s'active avec les Poignées (1) en position START
(2B) DEL SEAL – De couleur ROUGE clignotant quand l'apposition du Sceau est en cours
(2C) Affichage d'avancement – Indique les phases d'extraction de l'air pendant le cycle de fonctionnement
(2D) Touche Auto Vacuum & Seal – Touche de mise en marche du cycle automatique d'emballage en sacs, comprenant le sceau final.
(2E) Touche Canister – Touche de mise en marche du cycle de vide automatique dans les contenants et avec accessoires MAGIC VAC®.
(2G) Bouton Pulse - Bouton de démarrage du cycle manuel ; la machine continuera à extraire l'air tant que le bouton ne sera pas relâché
(2H) Touche Seal – Touche de démarrage manuel de l'apposition du Sceau
(2I) Touche CANCEL – Arrête la machine en tout temps.
(2L) Mode DEL Sealing – De couleur ROUGE, indiquent la modalité de Scellage sélectionnée
(2M) Touche Mode Sealing – Pour sélectionner les 2 modalités de Scellage.
(2N) Touche Pump Speed – Pour sélectionner les 2 vitesses de la Pompe
(20) DEL Pump Speed – De couleur BLEU, indiquent la vitesse de la Pompe sélectionnée
(4) ACCESSORY PORT – Prise d'air pour insérer le Petit Tube in mode façon à effectuer la mise à vide dans les Contenants et avec les accessoires MAGIC VAC®.

LIRE CES AVERTISSEMENTS IMPORTANTS AVANT D'UTILISER LA MACHINE

Le constructeur met toute sa compétence afin que chaque produit soit doté de la plus haute qualité et sécurité, cependant, pour chaque appareil électrique, il faut toujours observer les normes fondamentales de sécurité pour éviter de constituer un danger pour les personnes, animaux ou choses.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes à capacité physique, sensorielle ou mentale réduite ou manquant d'expérience et de connaissance, à condition qu'elles soient surveillées et qu'elles aient été instruites quant à l'utilisation sûre de l'appareil et la compréhension des risques présents. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien à la charge de l'utilisateur ne doivent pas être exécutés par des enfants sans surveillance.
• Précédemment à la première utilisation, et périodiquement au cours de la vie du produit, contrôler le câble d'alimentation, pour s'assurer qu'il n'y a pas de dommages, ne pas insérer la fiche et porter immédiatement le produit dans un centre d'assistance autorisé ou à votre concessionnaire de confiance.

- Lire les instructions avec attention, avant d'utiliser votre MAGIC VAC®, et la tenir à portée de la main pour une référence future.

- Cet appareil n'est pas destiné à l'utilisation de la part de personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou privé de l'expérience et des connaissances nécessaires, à moins qu'une personne responsable pour leur sécurité ne surveille l'utilisation de leur part de l'appareil ou leur ait fourni toutes les instructions pertinentes.

- L'appareil n'est pas prévu pour usage continu. Ne pas effectuer plus d'un cycle complet toutes les deux minutes. La durée du cycle opérationnel est 50 secondes environ, suivi par une pause jusqu'à 2 minutes. Dans des conditions de vie extrêmes l'utilisation intensive de l'appareil peut faire intervenir les systèmes automatiques de protection thermique. Le cas échéant, attendre que l'appareil se refroidisse jusqu'à permettre la remise à zéro des systèmes de protection.

- Ne pas utiliser l'appareil près ou sur des superficies chaudes.

- La coque de l'appareil n'est pas protégée contre la pénétration de liquides. Évitez d'aspirer de liquides dans la chambre du vide. Le cas échéant, séchez immédiatement la chambre du vide.

- Ne pas immerger l'appareil dans l'eau et ne pas en faire usage si le câble ou la fiche sont mouillés; si cela devait se produire au cours de l'utilisation, enlever immédiatement la fiche en portant des gants de

caoutchouc secs. Ne pas extraire ni toucher l'appareil immergé dans l'eau avant d'avoir désactivé la fiche de la prise. Ne pas utiliser après l'avoir enlevé de l'eau (l'envoyer immédiatement à un centre d'assistance autorisé ou à votre concessionnaire de confiance).

• Ne pas toucher la barre de scellage pendant l'utilisation ou à la fin du cycle de l'appareil, pour éviter d'éventuels dangers de brûlures.
• Ne pas utiliser de couteaux ou autres ustensiles aiguisés pour éliminer les résidus éventuels sur la barre de scellage; attendre toujours qu'elle se refroidisse avant de nettoyer avec une éponge humide et un détergent délicat.
• Ne jamais utiliser d'adaptateurs pour les tensions alimentaires différentes de celles qui sont rapportées sur l'appareil (voir les données sur la plaque).
• Détacher toujours la fiche après l'utilisation.
• Ne pas ouvrir ni modifier l'appareil. Les réparations doivent être effectuées uniquement par un personnel autorisé. Les réparations non autorisées annuleront la garantie.
• Le Fabricant, le Vendeur et l'Importateur sont considérés comme étant responsables relativement à la sécurité, fiabilité et prestations uniquement si: a) l'appareil est utilisé en conformité aux instructions d'usage; b) l'installation électrique de l'environnement dans laquelle l'appareil est utilisé est conforme aux lois en viqueur.
• Il est conseillé d'utiliser des sachets originaux. Si des sachets différents de ceux cités ci-dessus sont utilisés pour effectuer des opérations multiples d'emballage sous vide, tenir le film lisse du sachet vers la barre de soudure.
• Ne pas utiliser des couvercles ou des conteneurs fissurés ou endommagés!

Ce texte est pour les utilisateurs des pays en dehors de l'Union Européenne:

- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissance, à moins qu'elles ne soient surveillées ou qu'elles n'aient été instruites quant à l'utilisation de l'appareil par une personne responsable de leur sécurité.

- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Utiliser uniquement les petits sacs et accessoires originaux MAGIC VAC®

INSTRUCTIONS POUR L'UTILISATION

Attention: Lorsque la machine n'est pas utilisée, tenir les Poignées (1) dans la position STORAGE. Ne pas les fermer complètement pour ne pas déformer les joints d'étanchéité (7) du vide.

Avant chaque utilisation nettoyer soigneusement la machine et les accessoires en contact avec les aliments (contenants, couvercles, vases, etc. ...) en suivant les instructions fournies au paragraphe «INSTRUCTIONS POUR LE NETTOYAGE».

1 - Positionnement de la machine

Placer la machine dans un endroit sec sur un plan horizontal, en ayant soin de laisser la zone de travail devant la machine même libre d'obstacles et suffisamment ample pour permettre l'appui des petits sacs avec les aliments à confectionner. Brancher le câble d'alimentation de la machine à une fiche de réseau électrique correspondant à la tension de celle-ci (voir les données sur la plaque).

2 - Branchement de la machine

Insérer la Fiche du Câble d'Alimentation (17) dans la prise du réseau. Contrôler si l'appareil est bien branché en tournant les Poignées (1) en position START; sur l'Écran de Mod. P0608ED le DEL VERT ON (2A), le DEL BLEU (20) de la vitesse «normal» de la pompe et le DEL ROUGE (2L) de la modalité "humid" de scellage.

3 - Réglages

Les réglage de Mod. P0608ED doivent être sélectionnés chaque fois que l'on met en marche un cycle d'emballage. Ils se remettent à zéro en tournant les Poignées (1) in position OPEN.

3.1 - Programmer la modalité de Scellage

Le Mod. P0608ED est dotée de la fonction de scellage intelligent qui règle automatiquement le scellage en fonction de la température de la Barre Scellage qui augmente à mesure que se succèdent des cycles d'emballage consécutifs. Cependant, le résultat final de scellage des petits sacs est influencé par le genre d'aliments à confectionner ou bien par la température ambiante de travail.

Pour optimiser le résultat final il est possible de sélectionner les 2 modalités de Scellage:

• "dry" pour les aliments comme les biscuits, le riz, le café, les fromages, les saucissons et produits de charcuteries
• "humid" pour les viandes rouges, qui produisent du liquide ou du sang et le poisson

À l'allumage de la machine l'option de scellage se placera toujours sur "humid".

Pour programmer la modalité scellage, avant de démarrer le cycle d'emballage, appuyer sur la touche «mode scellage» (2M) jusqu'à sélectionner la modalité de scellage voulue (fig. A).

ATTENTION: La modalité de scellage sélectionnée reste mémorisée jusqu'à ce que les Poignées (1) se tournent en position OPEN. La sélection devra être faite à chaque cycle de sélection.

3.2 - Programmer la vitesse d'aspiration de la Pompe

Mod. P0608ED est dotée de réglage des vitesses d'aspiration de la Pompe pour faciliter les opérations d'emballage. À l'activation de la machine au moyen de la rotation des Poignées (1) en position START, la vitesse programmée automatiquement est la «normal», c'est-à-dire la plus haute qui s'utilise dans les opérations d'emballage habituelles. Au contraire, dans le cas d'une confection d'aliments fragiles dans de petits sacs MAGIC VAC®, il est conseillé de sélectionner la fonction «slow» qui réduit la vitesse de la pompe et permet de contrôler tranquillement le déroulement de l'opération, en activant manuellement le scellage manuel avec la touche «seal» (2H) au moment opportun.

Si vous sélectionnez la vitesse «slow» et activez ensuite les fonction «canister», la vitesse se mettra automatiquement sur «normal».

3.3 - Touche CANCEL – (2I)

Pour arrêter la machine en tout temps, appuyer sur la touche «cancel” (21) comme dans la figure B; puis débloquer le couvercle en tournant les deux Poignées (1) du système «Lock & Unlock System» en position OPEN.

4 - Conseils pour l'utilisation de petits sacs

Les petits sacs MAGIC VAC® sont disponibles en différentes grandeurs. Choisir la mesure du petit sac convenant à l'aliment à conserver. Vérifier si la longueur du petit sac à utiliser est d'au moins 8 cm de plus que l'aliment à conserver et considérer 2 cm ultérieurs pour chaque fois que le petit sac sera successivement réutilisé.

5 - Réaliser les sacs avec des rouleaux MAGIC VAC®

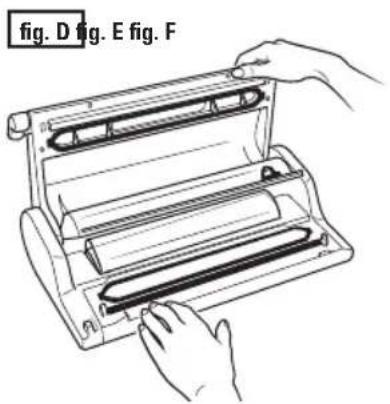

a) Ouvrir la machine en tournant les Poignées (1) en position OUVERTE (OPEN) (fig. C et D)
b) Dérouler la juste longueur du rouleau (fig. E)
c) Fermer le Couvercle du Bac du Rouleau (12) et tailler le morceau en utilisant le Coupe-Sac (13), tel qu'illustré à la (fig. F), en le faisant courir d'un bord à l'autre.

Il est maintenant possible de souder un côté ouvert du morceau en suivant ces phases:

d) placer une des deux extrémités ouvertes du sac sur la Barre de Scellage (6) (fig. G et G1).

Attention: Ne pas laisser le sac dépasser de la Chambre à Vide (8) ou sur le joint d'étanchéité (7), mais appuyer l'extrémité en rainure sur la partie externe du Joint d'étanchéité (7), tel qu'indiqué à la figure G1.

e) Fermer la machine en tournant les Poignées (1) en position START

f) Souder un côté ouvert du morceau en appuyant sur la touche «seal» (2H) (fig I et I1)

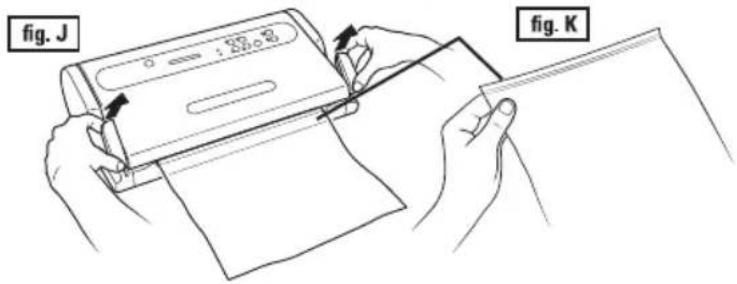

g) Débloquer le Couvercle (5) en tournant une des Poignées (1) (fig. J) et enlever le petit sac.

h) Contrôler la validité du scellage obtenu qui devra se présenter comme une bande transversale régulière, homogène et sans faux plis (fig. K)

6 - Cycle automatique en petits sacs MAGIC VAC® pré-coupés ou obtenus du rouleau

Pour effectuer un cycle automatique d'emballage dans des petits Sacs MAGIC VAC®, procéder comme suit:

a) Insérer l'aliment dans le petit Sac MAGIC VAC® (voir point 4), et éliminer les liquides ou résidus d'aliments de la zone interne de l'extrémité du petit sac qui doit être scellée.

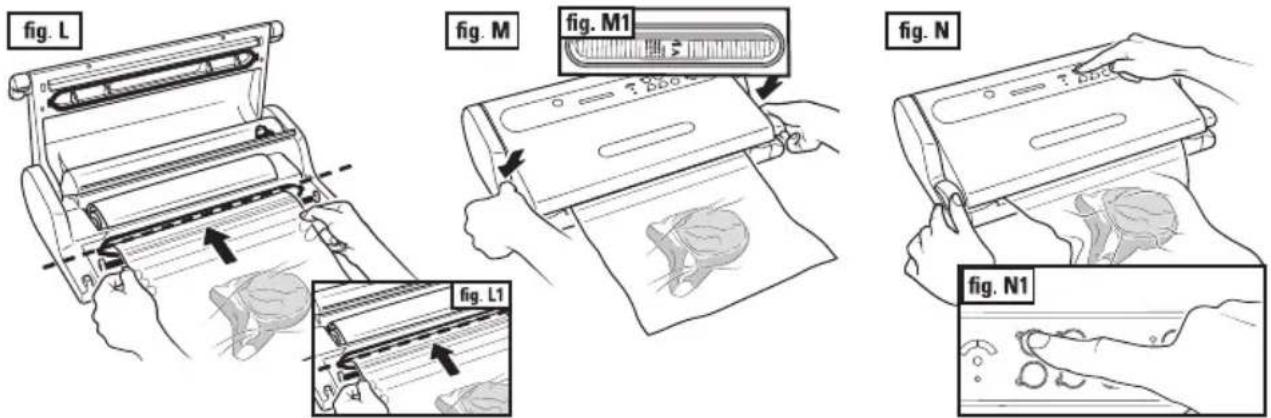

b) Préparer le petit sac devant la machine avec son contenu en plaçant l'extrémité ouverte à l'intérieur de la Chambre à Vide (8) (fig. L et L1).

c) Fermer la machine en tournant les Poignées (1) en position START (fig. M) et contrôler à travers le HUBLOT lumineux (3) si l'extrémité ouverte du sac est bien à l'intérieur de la Chambre à vide (8) (fig. M1).

d) Lancez le cycle automatique en appuyant sur le bouton "vacuum & seal" (2D) (fig. N et N1). Si vous voulez sceller le sachet avant la fin automatique du cycle, appuyez sur le bouton «seal».

e) Attendre la fin du clignotement du DEL seal (2B) au centre de l'Affichage d'Avancement (2C)

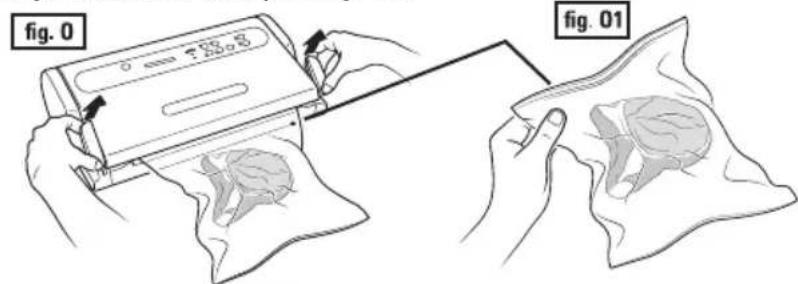

f) Débloquer le Couvercle (5) en tournant une des Poignées (1) (fig. 0) et enlever le petit sac.
g) Contrôler la validité du scellage obtenu qui devra se présenter comme une bande transversale régulière, homogène et sans faux plis (fig. 01)

7 - Cycle manuel d'emballage à vide dans les petits sacs

Pour limiter l'extraction de l'air de façon à ne pas écraser les aliments délicats et fragiles ou pour une extraction maximum de l'air également pour les aliments de forme complexe, comme par exemple un poulet entier et nettoyé, une tranche de fromage Emmenthal ou un poisson, procéder comme suit:

a) Insérer l'aliment dans le petit Sac MAGIC VAC® (voir point 4), et éliminer les liquides ou résidus d'aliments de la zone interne de l'extrémité du petit sac qui doit être scellée.
b) Préparer le petit sac devant la machine avec son contenu en plaçant l'extrémité ouverte à l'intérieur de la Chambre à Vide (8) (fig. L et L1).
c) Fermer la machine en tournant les Poignées (1) en position START (fig. M) et contrôler à travers le HUBLOT lumineux (3) si l'extrémité ouverte du sac est bien à l'intérieur de la Chambre à vide (8) (fig. M1).
d) Sélectionner la vitesse «slow» avec la touche «pump speed» (2N) comme au point 3.2 précédent.
e) Enfoncer et laisser enfoncé le bouton "Pulse" (2G) (fig. P) pour lancer le cycle manuel du vide, relâcher le bouton pour l'interrompre. Refaire cette opération jusqu'à l'obtention du vide désiré puis activer la soudure en appuyant sur le bouton "Seal" (2H) (fig. P1) pour sceller le sachet
f) Attendre la fin du clignotement du DEL seal (2B) au centre de l'Affichage d'Avancement (2C)

g) Débloquer le Couvercle (5) en tournant une des Poignées (1) (fig. 0) et enlever le petit sac.
h) Contrôler la validité du scellage obtenu qui devra se présenter comme une bande transversale régulière, homogène et sans faux plis (fig. 01)

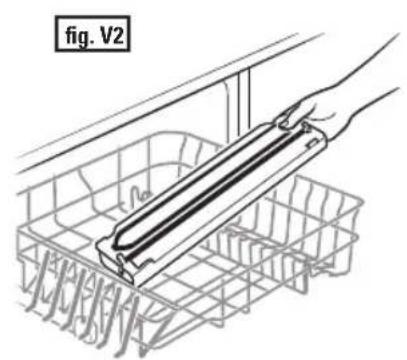

INSTRUCTION POUR LE NETTOYAGE

ATTENTION Débrancher toujours le câble d'alimentation avant d'effectuer le nettoyage de MAGIC VAC®.

• Laver bien les mains avant de procéder aux phases de nettoyage de la machine et des accessoires
• Nettoyer, avant et après l'utilisation, les surfaces accessibles de la machine avec une éponge humidifiée avec du savon neutre, ou de l'alcool dénaturé ou encore du vinaigre dilué avec de l'eau.

ATTENTION: Ne pas utiliser des détergents agressifs ou des solvants ou des produits à base essences aromatiques!

Dans le cas de pénétration accidentelles des liquides à l'intérieur de la structure, ne pas insérer la prise d'alimentation électrique de réseau, ne pas l'utiliser et consulter le centre d'assistance autorisé le plus près ou votre concessionnaire de confiance.

ATTENTION: Éviter d'utiliser des outils métalliques pointus (tels que ciseaux, couteaux, poinçons ou grattoirs) pour éliminer la saleté résiduelle, parce qu'ils peuvent ruiner les surfaces.

- Pour le nettoyage des accessoires MAGIC VAC® (contenants, couvercles, vases, etc.), se référer aux instructions contenues dans les confections des accessoires mêmes.

Lavage du Bac Amovible

La machine est doté d'un Bac Amovible (10) ramasse-liquide complètement amovible et lavable également dans l'étage supérieur de la laveuse de vaisselle (fig. V2). Le laver comme n'importe quel objet de cuisine et le laisser sécher complètement; puis réinsérer le Bac Amovible (10) à sa place dans la base de la machine.

Pour retirer le Bac Amovible procéder comme il suit:

Ouvrez la machine, saisissez le Bac Amovible et tirez-le vers vous (fig. V1).

Pour replacer le Bac Amovible (10) dans la machine, insérez-le dans son siège en appuyant à fond jusqu'à encastrer les deux dents situées sur les côtés du Bac Amovible (fig. V3).

COMPARTIMENT ACCESSOIRES

Dans la partie inférieure de la machine se trouve un Compartiment Accessoires pratique (15), où il est possible mettre le Tube pour Contenants (16) (fig. X3) et le Coupe-Sac manuel MAGIC Cutter (si prévu) (fig. X4).

RANGEMENT DE LA MACHINE

En cas de non utilisation de la machine, la laisser en position verticale pour réduire l'espace occupé. Procéder comme suit:

a) Insérer le Câble d'alimentation (17) dans le Compartiment pour Câble (18) à l'arrière de la machine (fig. W1)
b) Fermer la machine en tournant les Poignées (1) en position STORAGE (fig. W2 e W3)

ATTENTION: Ne pas tourner les Poignées (1) en position START, parce qu'avec la complète fermeture de la machine tenue inactive pendant longtemps, le Joint d'Étanchéité (7) pourrait endommager, en causant un manque d'étanchéité de la Chambre à Vide (8) et par conséquent le non-fonctionnement de la machine.

c) Tourner la machine en position verticale et la placer loin de sources de chaleur (fig. W4)

MAGIC VAC®ne fonctionne pas	Contrôler si le câble d'alimentation de la MAGIC VAC®est inséré dans la machine et dans la prise de réseau électrique. Contrôler la prise électrique en mettant dans cette dernière un autre appareil.Vérifier si le câble d'alimentation ou la prise d'alimentation n'est pas défectueux. Dans ce cas, ne pas utiliser la machine.
MAGIC VAC®n'exé-cute pas la première Scellage sur le morceau de rouleau coupé	Contrôler le correct positionnement du morceau du rouleau comme décrit dans le paragraphe: «5-Faire des sacs à partir des rouleaux MAGIC VAC®”. Contrôler la position et l'intégrité du Joint d'Étanchéité.
MAGIC VAC®ne fournit pas un vide complet dans les sacs	Pour souder complètement, l'extrémité ouverte du sac doit rester entièrement dans le compartiment de la Chambre à Vide (8). Contrôler la correcte position à travers le HUBLOT lumineux (3).Contrôler si la Barre de Scellage (6), les Joints d'Étanchéité (7) et les Mastics (9) sont sans impureté.Le Sac MAGIC VAC®pourrait être percé. Pour contrôler, souder le sac avec de l'air à l'intérieur, le tremper dans l'eau et faire pression. L'apparition de bulles signale la présence d'une fuite. Sceller de nouveau ou utiliser un autre sac.
MAGIC VAC®ne scelle pas correctement le sac	Lorsqu'il n'est pas possible de souder complètement le sac, appuyer sur le bouton «mode d'étanchéité» (sealing mode) (2M) et augmenter le temps de Scellage.Si la Barre de Scellage (6) devait se surchauffer et faire fondre le sac, soulever le Couvercle (5) et laisser refroidir la Barre de Scellage (6) pour quelque minutes.Contrôler la position et l'intégrité du Joint d'Étanchéité (9).Si les liquides sortent pendant la phase d'emballage sous vide, ne pas oublier que d'abord ils doivent être refroidis sous réfrigération.
Le sac MAGIC VAC®ne garde pas le vide après avoir été scellé	Les pertes le long du scellage peuvent être causées par des faux plis, miettes, graisse ou liquides. Ouvrir de nouveau le sac, nettoyer la partie supérieure à l'intérieur du sac et enlever le corps étranger de la Barre de Scellage (6) avant de sceller de nouveau.Contrôler si le sac n'est pas percé et que, par conséquent, le vide n'a pas été maintenu. Protéger des éventuels bords pointus du contenu dans le sac en utilisant des serviettes en papier.
MAGIC VAC®ne fait pas le vide dans les contenants	Connector à travers le Tube pour Contenants (16), le couvercle du contenant (ou l'Attache pour couvercles si nécessaire) et l'ACCESSORY PORT (4) de la machine.Laisser un espace supérieur suffisant (au moins 3 cm) entre le contenu et la partie supérieure du vase ou du contenant.Contrôler si le bord du vase ou du contenant et le couvercle universel ne sont pas endommagés dans la zone de scellage. Nettoyer le bord et le couvercle avec un tissu chaud et puis faire de nouveau le vide.Contrôler si le joint du couvercle du contenant ou du couvercle universel est placé correctement dans le bon endroit et n'est pas endommagé.
Les contenants MAGIC VAC®Exécutive ou les Couvercles Universels MAGIC VAC®ne gardent pas le video	S'assurer si la poignée du couvercle du contenant est positionnée sur «VACUUM» avant d'effectuer le vide dans le contenant est placée sur «CLOSED» après avoir fait le vide.Contrôler si l'O-Ring (Joint torique) sous la poignée du couvercle du contenant ou le couvercle universel est correctement positionné à sa place.Contrôler si le bord du vase ou du contenant et le couvercle universel ne sont pas endommagés dans la zone de scellage. Nettoyer le bord et le couvercle avec un linge tiède et puis faire de nouveau le vide.Contrôler si le joint du couvercle du contenant ou du couvercle universel est placé correctement dans le bon endroit et n'est pas endommagé.Contrôler si le tube de raccordement est raccordé correctement sur la poignée du contenant ou dans l'ACCESSORY PORT (4) de la machine.

CARACTÉRISTIQUES TECHNIQUES

Model: P0608ED

Structure: ABS + avec garnitures chromée

HUBLOT lumineux

Bac amovible lavable en laveuse de vaisselle

Compartiment rouleau avec couvercle et coupe sacs intégré

Compartiment Accessoires

Stockage en position verticale

Dimension machine: 44 (L) x 23,5 (P) x 11h cm

Poids machine 3,8 Kg environ

Tension/Puissance: 230V\~50Hz

Puissance Absorbée: 130 W

Attente: 0 W

Scellage: Adaptable automatiquement et Réglable sur 2 niveaux

Barre de Scellage: L 315 mm (De type professionnel en aluminium)

Protection: Thermique de sécurité auto-régénératrice

Type pompe: Pompe pistons-autolubrifiants

Vitesse pompe: Réglable sur 2 niveaux

Porte nominale pompe: 10 l/min

Vide Max: -0,80 bar / 60 cm/Hg / -11.6 PSI

Ventilation chambre à vide: Automatique à l'ouverture

L'efficacité des systèmes MAGIC VAC® a été testée par l'Association AITA (Associazione Italiana di Tecnologia Alimentare).

Compatibilité électromagnétique

Le MAGIC VAC® a été conçu pour remplir toutes les conditions actuellement demandées pour la compatibilité électromagnétique. Au cas où, malgré tout, il semblerait que l'appareil créerait une interférence avec votre télévision, radio ou autre appareil électrique, essayez de changer la position de l'appareil jusqu'à disparition de l'interférence, ou essayez éventuellement de le brancher à une autre prise.

Élimination: Conformément à la Directive 2012/19/CE, le symbole reporté sur l'équipement indique que l'appareil à éliminer est un déchet qui doit faire l'objet de «collecte sélective». L'utilisateur devra donc apporter (ou faire apporter) ce déchet dans l'un des centres pour la collecte sélective prévus par les collectivités locales ou le remettre au revendeur lors de l'achat d'un appareil de type équivalent neuf. La collecte sélective du déchet et les opérations de traitement, recyclage et élimination successives favorisent la production d'appareils à partir de matériaux recyclés et limitent les effets négatifs sur l'environnement et sur la santé provoqués par une éventuelle gestion incorrecte du déchet. L'élimination abusive du produit de la part de l'utilisateur comporte l'application des éventuelles sanctions administratives prévues par les lois de mise en oeuvre de la Dir. 2012/19/CE de l'État membre européen dans lequel le produit est éliminé.

MAGIC VAC® Mod. P0608ED

PROFESSIONELLES VAKUUMIERGERÄT

Pour toute information ultérieure sur ces produits veuillez contacter votre Revendeur ou visiter notre site internet www.magicvac.com
