Axolute - Macchine per confezionamento sottovuoto Magic Vac - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Axolute Magic Vac in formato PDF.
| Tipo di prodotto | Apparecchio per sottovuoto |
| Marca | Magic Vac |
| Modello | Axolute |
| Dimensioni (L x P x H) | 40 x 20 x 10 cm |
| Peso | 2,5 kg |
| Alimentazione | 220-240 V, 50/60 Hz, 120 W |
| Funzioni principali | Aspirazione e sigillatura sottovuoto, arresto automatico, saldatura manuale |
| Materiale del corpo | Plastica ABS |
| Tipo di saldatura | Barra di saldatura in teflon, doppia saldatura possibile |
| Compatibile con | Sacchetti lisci, sacchetti a microzigrinatura, rotoli |
| Pressione di aspirazione | -0,8 bar |
| Capacità massima del sacchetto | 30 cm di larghezza |
| Accessori inclusi | Rotolo di 20 x 300 cm, adattatore per vuoto d'aria |
| Manutenzione e pulizia | Pulire con un panno umido; non immergere; asciugare accuratamente |
| Sicurezza | Protezione contro il surriscaldamento, arresto automatico dopo 2 minuti di inattività |
| Pezzi di ricambio e riparabilità | Guarnizione di saldatura, resistenza, carbone motore; indice di riparabilità non comunicato |
| Informazioni generali | Apparecchio progettato per uso domestico; garanzia 2 anni |
Domande frequenti - Axolute Magic Vac
Domande degli utenti su Axolute Magic Vac
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Macchine per confezionamento sottovuoto in formato PDF gratuitamente! Trova il tuo manuale Axolute - Magic Vac e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Axolute del marchio Magic Vac.
MANUALE UTENTE Axolute Magic Vac
Siamo lieti per l'acquisto da voi effettuato e Vi ringraziamo per la fiducia.
Vi consigliamo di leggere attentamente queste istruzioni in modo che possiate utilizzare correttamente
MAGIC VAC® Mod. P0608ED al fine di ottenere i migliori risultati di conservazione.
Si consiglia inoltre di conservare il presente manuale per eventuali ulteriori consultazioni.
INDICE
ISTRUZIONI PER L'USO E LA PULIZIA pag. 2-13
• NOMENCLATURA PARTI DELLA MACCHINA Mod. P0608ED pag. 2
• DESCRIZIONE COMANDI e FUNZIONI pag. 3
• AVVERTENZE IMPORTANTI pag. 4-5
• ISTRUZIONI PER L'USO pag. 6-9
1 - Posizionamento della macchina pag. 6
2 - Collegamento della macchina pag. 6
3 - Regolazioni pag. 6
3.1 - Impostare la modalità di saldatura pag. 6
3.2 - Impostare la Velocità di aspirazione della Pompa pag. 7
3.3 - Pulsante Cancel pag. 7
4 - Consigli per l'utilizzo dei sacchetti pag. 7
5 - Realizzare i sacchetti dai rotoli MAGIC VAC ^® pag. 7-8
6 - Ciclo automatico nei sacchetti (pre-tagliati o vedi punto 5) pag. 8-9
7 - Ciclo manuale di confezionamento sottovuoto nei sacchetti pag. 9
• ISTRUZIONI PER LA PULIZIA
• VANO PORTA ACCESSORI
• STOCCAGGIO DELLA MACCHINA
• LOCALIZZAZIONE DEI GUASTI
• CARATTERISTICHE TECNICHE
pag. 10
pag. 11
pag. 11
pag. 12
pag. 13
pag. 7
pag. 7-8
pag. 8-9
pag. 9
Per maggiori dettagli sull'uso con gli accessori e per la Guida al Sottovuoto, potete scaricate gli approfondimenti dal sito www.magicvac.it
ACCESSORI MAGIC VAC® DISPONIBILI
pag. 80-81
NOMENCLATURA PARTI DELLA MACCHINA Mod. P0608ED
(1) Dispositivo brevettato "Lock & Unlock System" - Permette di bloccare e sbloccare la zona di inserimento del sacchetto, consentendo l'esecuzione del ciclo di confezionamento in modo automatico e liberando l'operatore per altre attività. Lock & Unlock System è comandato dalle due Maniglie (1), la cui rotazione in tre posizioni predefinite, permette di aprire (OPEN) - chiudere (STORAGE) - attivare la macchina (START).
(2) Tastiera comandi - Per impostare le molteplici funzioni della macchina (Vedi paragrafo DESCRIZIONE COMANDI E FUNZIONI).
(3) Oblò Luminoso - Soluzione brevettata che consente di vedere il corretto posizionamento del sacchetto nella Camera del vuoto.
(4) Presa aria per il Tubetto (ACCESSORY PORT) - Per inserire il Tubetto in modo da effettuare il sottovuoto in tutti i contenitori e con tutti gli accessori MAGIC VAC®.
(5) Coperchio - La sua apertura con posizione fissa in alto, consente il posizionamento dei sacchetti prima di procedere alle operazioni di confezionamento.
(6) Barra saldante - Elemento riscaldante che permette la saldatura del sacchetto.
(7) Guarnizione di tenuta - Garantisce la tenuta al vuoto nella camera consentendo l'evacuazione dell'aria dai sacchetti MAGIC VAC®.
(8) Camera del vuoto - È la sede per il posizionamento del sacchetto e l'evacuazione dell'aria.
(9) Guarnizione sigillante - Preme il sacchetto sulla Barra Saldante.
(10) Vaschetta Asportabile - Soluzione brevettata che permette di lavare in lavastoviglie la Camera del Vuoto per il massimo grado di igiene.
(11) Vano Porta - Rotolo
(12) Coperchio Vano Porta - Rotolo - Ha la funzione di proteggere il rotolo da possibili imbrattamenti durante le fasi di confezionamento.
(13) Taglia Sacchetti - Utilizzabile in senso bi-direzionale.
(14) Piedini antislittamento - Impediscono lo slittamento della macchina durante l'utilizzo.
(15) Vano Accessori - Vano di alloggiamento per il Magic Cutter (19) (ove previsto) e per il Tubetto di collegamento ai Contenitori dislocato nella parte inferiore della macchina.
(16) Tubetto per Contenitori - Serve a collegare la macchina a tutti gli accessori MAGIC VAC®.
(17) Cavo di Alimentazione - Per collegare la macchina alla tensione di rete elettrica.
(18) Vano per Cavo - Vano per l'alloggiamento del Cavo di Alimentazione dislocato sul retro della macchina.

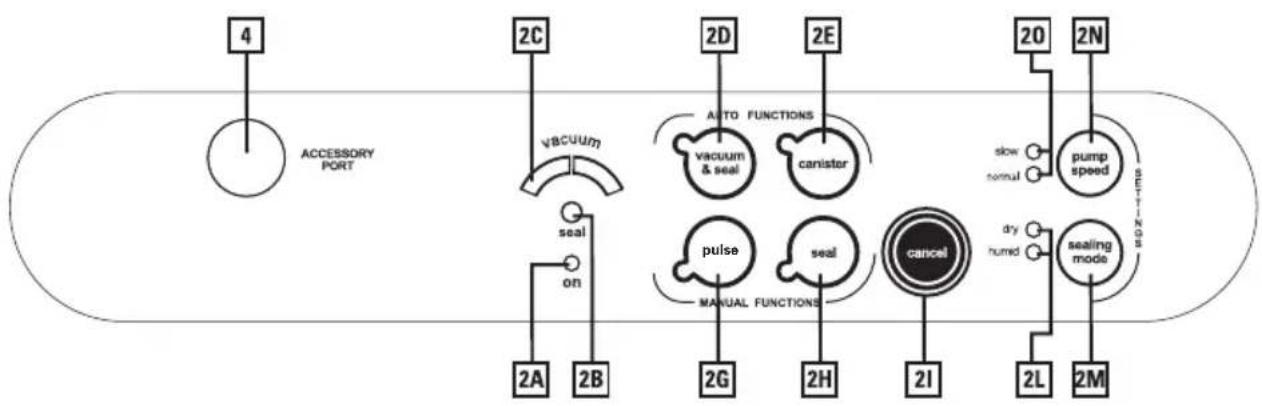

DESCRIZIONE COMANDI E FUNZIONI
(2A) LED ON – Di colore VERDE si attiva con le Maniglie (1) in posizione START.
(2B) LED SEAL – Di colore ROSSO lampeggiante quando è in atto la Saldatura.
(2C) Display di Avanzamento – Indica le fasi di estrazione dell'aria durante il ciclo di confezionamento.
(2D) Pulsante Auto Vacuum & Seal – Pulsante di avvio del ciclo automatico di confezionamento in sacchetti, comprensivo di saldatura finale.
(2E) Pulsante Canister – Pulsante di avvio del ciclo di vuoto automatico in contenitori e con accessori MAGIC VAC®.
(2G) Pulsante Pulse – Pulsante di avvio del ciclo manuale; la macchina continuerà ad estrarre aria fino a che non si rilascerà il pulsante.
(2H) Pulsante Seal – Pulsante di avvio manuale della Saldatura.
(2I) Pulsante CANCEL – Arresta la macchina in qualsiasi momento.
(2L) LED Sealing Mode – Di colore ROSSO, indicano la modalità di saldatura selezionata.
(2M) Pulsante Sealing Mode – Per selezionare le 2 modalità di saldatura.
(2N) Pulsante Pump Speed – Per selezionare le 2 velocità della Pompa.
(20) LED Pump Speed – Di colore BLU, indicano la velocità della Pompa selezionata.
(4) ACCESSORY PORT – Presa aria per inserire il Tubetto in modo da effettuare il sottovuoto in Contenitori e con accessori MAGIC VAC®.
LEGGETE QUESTE AVVERTENZE IMPORTANTI PRIMA DI UTILIZZARE LA MACCHINA!
Il costruttore compie ogni sforzo necessario affinché ogni prodotto sia dotato della più alta qualità e sicurezza, tuttavia come per ogni apparecchio elettrico, bisogna sempre osservare fondamentali norme di sicurezza per evitare di costituire pericolo per persone, animali e/o cose.
- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.
- Precedentemente al primo uso, e periodicamente durante la vita del prodotto, controllate il cavo di alimentazione, se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da una persona altrettanto qualificata al fine di evitare eventuali rischi.
- Leggete con attenzione le istruzioni, prima di utilizzare la Vs. MAGIC VAC®, e tenetele a portata di mano per un riferimento futuro.
- Non è un apparecchio per uso continuo. Non effettuate più di un ciclo completo ogni 2 minuti. La durata del ciclo operativo è di circa 50 secondi, cui deve seguire una pausa fino a 2 minuti. In condizioni ambientali estreme l'uso intensivo dell'apparecchio può far intervenire i sistemi automatici di protezione termica. In questo caso attendete che l'apparecchio si raffreddi al punto da consentire il ripristino di detti sistemi di protezione.
- Non utilizzate l'apparecchio vicino o sopra superfici calde.
- L'involucro dell'apparecchio non è protetto contro la penetrazione di liquidi.
- Evitate di aspirare liquidi nella camera del vuoto. Se ciò accadesse asciugate immediatamente la camera del vuoto.
- Non immergete l'apparecchio in acqua e non utilizzatelo se il cavo o la spina sono bagnati; se questo dovesse accadere durante l'utilizzo, staccate immediatamente la spina indossando guanti di gomma asciutti. Non estraete né toccate l'apparecchio immerso nell'acqua prima di
aver disinserito la spina dalla presa. Non utilizzate dopo averlo rimosso dall'acqua (inviatelo immediatamente ad un centro di assistenza autorizzato od al Vs. rivenditore di fiducia).
- Non toccate la barra saldante durante l'utilizzo o a fine ciclo dell'apparecchio, onde evitare possibili scottature.
- Non utilizzate coltelli o altri utensili affiliati per eliminare eventuali residui sulla barra saldante; attendete sempre che si raffreddi prima di pulire con una spugna inumidita con detergente delicato.
- Non utilizzate mai adattatori per tensioni di alimentazione diverse da quelle riportate sull'apparecchio (vedi dati targa).
- Staccate sempre la spina dopo l'uso.
- Non aprite o modificate l'apparecchio. Le riparazioni devono essere effettuate solo da personale autorizzato. Le riparazioni non autorizzate annullano la garanzia.
- Il Fabbricante, il Venditore e l'Importatore si considerano responsabili agli effetti della sicurezza, affidabilità e prestazioni soltanto se:
a) l'apparecchio è impiegato in conformità alle istruzioni d'uso; b) l'impianto elettrico dell'ambiente in cui l'apparecchio viene utilizzato è conforme alle leggi vigenti.
- Si raccomanda l'utilizzo dei sacchetti originali MAGIC VAC®. Nel caso in cui si utilizzino sacchetti diversi da quelli sopra citati per eseguire operazioni multiple di confezionamento sottovuoto, il film liscio del sacchetto va tenuto verso la barra saldante.
- Non utilizzate coperchi o contenitori incrinati o danneggiati!
Questo testo è per gli utenti al di fuori dell'Unione europea:
- Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e necessaria conoscenza a meno che, siano sotto sorveglianza oppure abbiano ricevuto le relative istruzioni per l'uso, da parte della persona responsabile della loro sicurezza.
- I bambini dovranno essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
Utilizzate solo sacchetti e accessori originali MAGIC VAC®
ISTRUZIONI PER L'USO
Attenzione: Quando non utilizzate la macchina tenete le Maniglie (1) nella posizione STORAGE. Non chiudetele completamente per non deformare le Guarnizioni di Tenuta (7) del vuoto.
Prima di ogni utilizzo pulite accuratamente la Vs. macchina e gli accessori a contatto con il cibo (contenitori, coperchi, vasi, etc....) seguendo le istruzioni fornite nel paragrafo "ISTRUZIONI PER LA PULIZIA".
1 - Posizionamento della macchina
Posizionate la macchina in un luogo asciutto su un piano orizzontale, avendo cura di lasciare la zona di lavoro antistante la macchina stessa libera da ostacoli e sufficientemente ampia da consentire l'appoggio dei sacchetti con il cibo da confezionare. Collegiate il cavo di alimentazione della macchina ad una presa di rete elettrica corrispondente alla tensione della stessa (vedete i dati targa).
2 - Collegamento della macchina
Inserite la Spina del Cavo di Alimentazione (17) nella presa direte. Controllate il corretto collegamento ruotando le Maniglie (1) in posizione START; sul Display del Mod. P0608ED si accenderanno il LED VERDE ON (2A), il LED BLU (20) della velocità "normal" della pompa ed il LED ROSSO (2L) della modalità di saldatura "humid".
3 - Regolazioni
Le regolazioni del Mod. P0608ED devono essere selezionate ogni volta che si avvia qualsiasi ciclo di confezionamento che si intende fare. Esse infatti si azzerano ruotando le Maniglie (1) in posizione OPEN.
3.1 - Impostare la modalità di saldatura
Il Mod. P0608ED è dotato della funzione di saldatura intelligente che auto-regola la saldatura in funzione della temperatura della Barra Saldante che si incrementa man mano si succedono dei cicli di confezionamento consecutivi. Tuttavia, il risultato finale della saldatura dei sacchetti è influenzabile dal genere di alimento da confezionare, oppure dalla temperatura ambiente in cui si opera.
Per ottimizzare quindi il risultato finale si possono selezionare le 2 modalità di saldatura:
- "dry" per cibi secchi come biscotti, riso e caffè, formaggi, carni asciutte e salumi
- "humid" per carni rosse, che rilasciano liquidi o sangue, e pesce
All'accensione della macchina l'opzione di saldatura si posizionerà sempre su "humid".

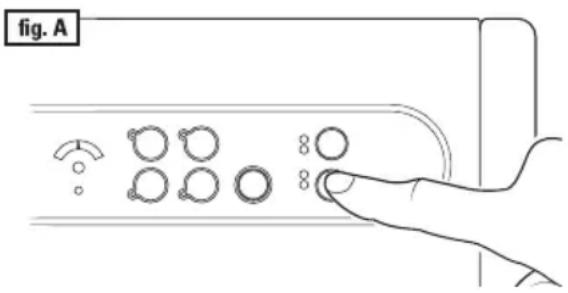

Per impostare la modalità di saldatura, prima di avviare il ciclo di confezionamento, premete il pulsante "sealing mode" (2M) fino a selezionare la modalità di saldatura voluto (fig. A).
ATTENZIONE: La modalità di saldatura selezionato rimane memorizzato fino a che non si ruotano le Maniglie (1) in posizione OPEN. La selezione deve essere fatta ad ogni ciclo di confezionamento.
3.2 - Impostare la velocità di aspirazione della Pompa
Il Mod. P0608ED è dotato di regolazione della velocità di aspirazione della Pompa per agevolare le operazioni di confezionamento. All'attivazione della macchina tramite la rotazione delle Maniglie (1) in posizione START, la velocità impostata automaticamente è la "normal", cioè la più alta che si utilizza nelle solite operazioni di confezionamento. Nel caso invece di un confezionamento di cibi fragili nei sacchetti MAGIC VAC ^® , è consigliabile selezionare la funzione "slow" che riduce la velocità della pompa e consente così di controllare tranquillamente lo svolgersi dell'operazione, attivando manualmente la saldatura manuale con il pulsante "seal" (2H) nel momento opportuno. Se selezionate la velocità "slow" ed attivate poi la funzione "canister", la velocità si riporterà automaticamente su "normal".
3.3 - Pulsante CANCEL – (2I)
Per fermare la macchina in qualsiasi momento, premete il pulsante "cancel" (21) come da figura B, poi sbloccate il coperchio ruotando le due Maniglie (1) del sistema "Lock & Unlock System" in posizione OPEN.
4 - Consigli per l'utilizzo dei sacchetti
I sacchetti MAGIC VAC® sono disponibili in varie larghezze. Scegliete la misura del sacchetto idonea per il cibo che intendete conservare. Verificate che la lunghezza del sacchetto da utilizzare sia almeno 8 cm superiore al cibo da conservare, e considerate ulteriori 2 cm per ogni volta che il sacchetto verrà successivamente riutilizzato.
5 - Realizzare i sacchetti dai rotoli MAGIC VAC®
a) Aprite la macchina ruotando le Maniglie (1) posizione OPEN (fig. C e D).
b) Srotolate la giusta lunghezza del rotolo (fig. E).
c) Chiudete il Coperchio del Vano Rotolo (12) e tagliate lo spezzone utilizzando il Taglia Sacchetto (13), come mostrato in (fig. F), facendolo scorrere da un bordo all'altro.
Ora potete saldare un lato aperto dello spezzone seguendo queste fasi:
d) posizionate una delle due estremità aperte del sacchetto sulla Barra Saldante (6) (fig. G e G1). Attenzione: non lasciate sporgere il sacchetto nella Camera del Vuoto (8) o sulla Guarnizione di Tenuta (7), ma appoggiate l'estremità in battuta sulla parte esterna della Guarnizione di Tenuta (7), come indicato in figura G1.
e) Chiudete la macchina ruotando le Maniglie (1) in posizione START.
f) Saldate un lato aperto dello spezzone pigiando il pulsante "seal" (2H) (fig I e I1).
g) Sbloccate il Coperchio (5) ruotando una delle due Maniglie (1) (fig. J) e togliete il sacchetto.
h) Controllate la validità della saldatura ottenuta che dovrà presentarsi come una regolare striscia trasversale, omogenea e priva di grinze (fig. K).
6 - Ciclo automatico in sacchetti MAGIC VAC® pre-tagliati o ottenuti da rotolo
Per eseguire il ciclo automatico di confezionamento in Sacchetti MAGIC VAC ^® , procedete come segue:
a) Inserite l'alimento nel Sacchetto MAGIC VAC® (vedi punto 4), ed eliminate liquidi o residui di cibo dalla zona interna dell'estremità del sacchetto che deve essere saldata.
b) Adagiate davanti alla macchina il sacchetto con il suo contenuto posizionandone l'estremità aperta all'interno della Camera del Vuoto (8) (fig. L e L1).
c) Chiudete la macchina ruotando le Maniglie (1) in posizione START (fig. M) e controllate attraverso l'OBLO' Luminoso (3) che l'estremità aperta del sacchetto sia all'interno della Camera del vuoto (8) (fig. M1).
d) Avviate il ciclo automatico pigiando il pulsante "vacuum & seal" (2D) (fig. N e N1). Se volete sigillare il sacchetto prima del completamento automatico del ciclo, premete il pulsante "seal".
e) Attendete la fine del lampeggio del LED seal (2B) al centro del Display di Avanzamento (2C).
f) sbloccate il Coperchio (5) ruotando una delle Maniglie (1) in posizione OPEN (fig. 0) e togliete il sacchetto.
g) Controllate la validità della saldatura ottenuta che dovrà presentarsi come una regolare striscia trasversale, omogenea e priva di grinze (fig. 01).
7 - Ciclo manuale di confezionamento sottovuoto nei sacchetti
Per limitare l'estrazione dell'aria in modo da non schiacciare i cibi delicati e fragili o per la massima estrazione di aria anche in cibi di forma complessa, come per esempio un pollo intero e pulito, una fetta di formaggio Emmenthal o un pesce, procedete come segue:
a) Inserite l'alimento nel Sacchetto MAGIC VAC® (vedi punto 4), ed eliminate liquidi o residui di cibo dalla zona interna dell'estremità del sacchetto che deve essere saldata.
b) Adagiate davanti alla macchina il sacchetto con il suo contenuto posizionandone l'estremità aperta all'interno della Camera del Vuoto (8) (fig. L e L1).
c) Chiudete la macchina ruotando le Maniglie (1) in posizione START (fig. M) e controllate attraverso l'OBLO' Luminoso (3) che l'estremità aperta del sacchetto sia all'interno della Camera del vuoto (8) (fig. M1).
d) Selezionate la velocità "slow" col pulsante "pump speed" (2N) come dal precedente punto 3.2.
e) Premete e tenete premuto il pulsante "Pulse" (2G) (fig. P) per avviare il ciclo manuale di vuoto, rilasciate il pulsante per interromperlo. Ripetete questa operazione fino al raggiungimento del vuoto desiderato, dopodiché attivate la saldatura premendo il pulsante "Seal" (2H) (fig. P1) per sigillare il sacchetto.
f) Attendete la fine del lampeggio del LED seal (2B) al centro del Display di Avanzamento (2C).
g) sbloccate il Coperchio (5) ruotando una delle Maniglie (1) in posizione OPEN (fig. 0) e togliete il sacchetto.
h) Controllate la validità della saldatura ottenuta che dovrà presentarsi come una regolare striscia trasversale, omogenea e priva di grinze (fig. 01).
ISTRUZIONI PER LA PULIZIA
ATTENZIONE: Staccate sempre il cavo di alimentazione prima di effettuare la pulizia della MAGIC VAC®.
- Lavatevi accuratamente le mani prima di procedere alle fasi di pulizia della macchina e degli accessori.
- Pulite, sia prima che dopo l'utilizzo, le superfici accessibili della macchina con una spugna inumidita con sapone neutro, o alcool denaturato o aceto bianco diluito con acqua.
ATTENZIONE: Non utilizzate detersivi aggressivi o solventi o prodotti a base di essenze aromatiche!
Nel caso vi fossero penetrazioni accidentali di liquidi all'interno della struttura, non inserite la spina nella presa di alimentazione elettrica di rete, non utilizzatela e rivolgetevi al centro di assistenza autorizzato più vicino o al vostro rivenditore di fiducia.
IMPORTANTE: Evitate l'utilizzo di strumenti metallici appuntiti (come forbici, coltelli, punteruoli o raschietti) per eliminare i residui di sporco, poiché possono rovinare le superfici.
- Per la pulizia degli accessori MAGIC VAC® (contenitori, coperchi, vasi, etc.), fate riferimento alle istruzioni contenute nelle confezioni degli accessori stessi.
Lavaggio Vaschetta Asportabile
La macchina è dotata di una Vaschetta Asportabile (10) raccogli-liquido completamente removibile e lavabile anche nel piano superiore della lavastoviglie (fig. V2). Lavatela come un qualsiasi oggetto da cucina e lasciatela asciugare completamente; successivamente reinserite la Vaschetta Asportabile (10) nella propria sede nella base della macchina.
Per la rimozione della Vaschetta Asportabile procedete come segue:
Aprite la macchina, afferrate la Vaschetta Asportabile e tiratela verso di voi ( fig. V1)
Per riposizionare la Vaschetta Asportabile (10) nella macchina, inseritela nella propria sede pigiando a fondo fino ad incastrare i due dentini posti ai lati della Vaschetta Asportabile (fig. V3).
VANO PORTA ACCESSORI
Nella parte inferiore della macchina è dislocato un comodo Vano Accessori (15), dove si possono alloggiare il Tubetto per Contenitori (16) (fig. X3) e il Taglia Sacchetti manuale MAGIC Cutter (ove previsto) (fig. X4).
Quando non utilizzate la macchina, potete lasciarla in posizione verticale per ridurre lo spazio occupato. Procedete come segue:
a) Inserite il Cavo di Alimentazione (17) nell'apposito Vano per Cavo (18) sul retro della macchina (fig. W1).
b) Chiudete la macchina ruotando le Maniglie (1) in posizione STORAGE (fig. W2 e W3).
ATTENZIONE: non ruotate Maniglie (1) in posizione START, perché con la chiusura completa della macchina mantenuta inattiva per molto tempo, potrebbe danneggiare la Guarnizione di Tenuta (7), causando la mancata tenuta della Camera del Vuoto (8) ed il conseguente non funzionamento della macchina.
c) Ruotate la macchina in posizione verticale e sistematela lontana da fonti di calore (fig. W4).
LOCALIZZAZIONE DEI GUASTI
| MAGIC VAC®non funziona | • Controllate che il cavo di alimentazione della MAGIC VAC®sia inserito nella macchina e nella presa di rete elettrica. Controllate la presa elettrica infilando nella stessa un altro apparecchio.• Verificate che il cavo di alimentazione o la spina non siano difettosi. In tal caso non utilizzate la macchina. |
| MAGIC VAC®non esegue la prima saldatura sullo spezzone di rotolo tagliato | • Controllare il corretto posizionamento dello spezzone di rotolo come descritto nel paragrafo: “5 - Realizzare i sacchetti dai rotoli MAGIC VAC®”. Controllate la posizione e l'integrità della Guarnizione Sigillante. |
| MAGIC VAC®non fornisce un vuoto completo nei sacchetti | • Per saldare correttamente, l'estremità aperta del sacchetto deve rimanere interamente dentro il vano della Camera del Vuoto (8). Controllate la corretta posizione attraverso l'OBLO' Luminoso (3).• Controllate che la Barra Saldante (6), le Guarnizioni di Tenuta (7) e Sigillanti (9) non abbiano impurità.• Il Sacchetto MAGIC VAC® potrebbe essere forato. Per controllare, sigillate il sacchetto con dell'aria all'interno, immergetelo nell'acqua e fate pressione. La comparsa di bollicine segnala la presenza di una perdita. Risigillate o utilizzate un altro sacchetto. |
| MAGIC VAC®non salda correttamente il sacchetto | • Quando non si riesce a saldare completamente il sacchetto, premete il pulsante "sealing mode" (2M) ed aumentate il tempo di saldatura.• Se la Barra Saldante (6) dovesse surriscaldarsi e sciogliere il sacchetto, alzate il Coperchio (5) e fate raffreddare la Barra Saldante (6) per alcuni minuti.• Controllate la posizione e l'integrità della Guarnizione Sigillante (9).• Se i liquidi fuoriescono durante la fase di confezionamento sottovuoto, ricordatevi che prima devono essere raffreddati sotto refrigerazione. |
| Il sacchetto MAGIC VAC®non tiene il vuoto dopo essere stato saldato | • Perdite lungo la saldatura possono essere causate da grinze, briciole, grasso o liquidi. Riaprite il sacchetto, pulite la parte superiore all'interno del sacchetto e togliete il materiale estraneo dalla Barra Saldante (6) prima di risigillare.• Controllate che il sacchetto non sia forato e di conseguenza non abbia mantenuto il vuoto. Proteggete eventuali bordi appuntiti del contenuto nel sacchetto usando tovaglioli di carta. |
| MAGIC VAC®non fa il vuoto nei contenitori | • Collegate mediante il Tubetto per Contenitori (16), il coperchio del contenitore (o l'Attacco per Coperchi se necessario) e la ACCESSORY PORT (4) della macchina.• Lasciate uno spazio superiore adeguato (almeno 3 cm.) tra il contenuto e la parte superiore del vaso o del contenitore.• Controllate il bordo del vaso, o del contenitore ed il coperchio universale, che non siano danneggiati nella zona di sigillatura. Pulite il bordo e il coperchio con un panno tiepido e fate nuovamente il vuoto.• Controllate che la guarnizione del coperchio del contenitore o del coperchio universale sia collocata correttamente nel posto giusto e non sia danneggiata. |
| I contenitori MAGIC VAC®Executive o i Coperchi Universali MAGIC VAC®non mantengono il vuoto | • Assicuratevi che la manopola del coperchio del contenitore sia posizionata su "VACUUM" prima di effettuare il vuoto nel contenitore e che sia posizionata su "CLOSED" dopo aver fatto il vuoto.• Controllate che l'O-Ring sotto la manopola del coperchio del contenitore o del coperchio universale sia correttamente posizionato nella propria sede.• Controllate il bordo del vaso, o del contenitore ed il coperchio universale, che non siano danneggiati nella zona di sigillatura. Pulite il bordo e il coperchio con un panno tiepido e fate nuovamente il vuoto.• Controllate che la guarnizione del coperchio del contenitore o del coperchio universale sia collocata correttamente nel posto giusto e non sua danneggiata.• Controllate che il tubetto di collegamento sia connesso correttamente sia sulla manopola del contenitore sia nella ACCESSORY PORT (4) della macchina. |
CARATTERISTICHE TECNICHE
Model: P0608ED
Struttura: ABS + con inserti Cromati
OBLO' luminoso
Vaschetta Asportabile lavabile in Lavastoviglie
Vano Porta Rotolo con Coperchio e Taglia Sacchetti integrato
Vano Porta Accessori
Stoccaggio in Posizione Verticale
Dimensioni macchina: 44 (L) x 23,5 (P) x 11h cm
Peso macchina: 3,8 Kg approx
Tensione/Potenza: 230V\~50Hz
Potenza Assorbita: 130 W
Stand By: 0 W
Saldatura: Auto-adattante e Regolabile su 2 livelli
Barra saldante: L 315 mm (Di tipo professionale in alluminio)
Protezione: Termica di sicurezza auto ripristinante
Tipo pompa: Pompa con pistone autolubrificante
Velocità Pompa: Regolabile su 2 livelli
Portata nominale pompa: 10 l/min
Vuoto Max: -0,80 bar / 60 cm/Hg / -11.6 PSI
Sfiato camera del vuoto: Automatico all'apertura
Conforme alle direttive:
L'efficacia dei sistemi MAGIC VAC® è stata testata dall'AITA (Associazione Italiana di Tecnologia Alimentare).
Compatibilità elettromagnetica
MAGIC VAC® è stata studiata per soddisfare i requisiti attualmente richiesti per la compatibilità elettromagnetica. In ogni caso, se avete il sospetto che il funzionamento dell'apparecchio interferisca con il normale funzionamento del vostro televisore, radio o altro apparecchio elettrico provate a posizionare diversamente l'apparecchio fino a che l'interferenza sparisce, oppure collegate l'apparecchio ad una presa elettrica diversa.
Smaltimento: In conformità alla Direttiva 2012/19/CE, il simbolo riportato sull'apparecchiatura indica che l'apparecchio da smaltire, è considerato come rifiuto, e deve essere quindi oggetto di "raccolta separata". Pertanto, l'utente dovrà conferire (o far conferire) il suddetto rifiuto ai centri di raccolta differenziata predisposti dalle amministrazioni locali, oppure consegnarlo al rivenditore all'atto dell'acquisto di una nuova apparecchiatura di tipo equivalente. La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento, favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da un'eventuale gestione impropria del rifiuto. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui all'articolo 50 e seguenti aggiornamenti del D. Lgs. n. 22/1997.
MAGIC VAC® Mod. P0608ED
PROFESSIONAL VACUUM PACKING MACHINE
pag. 36
pag. 37
pag. 37
pag. 38
pag. 39
* Per maggiori informazioni sugli articoli illustrati rivolgetevi al Vs. Rivenditore di fiducia o visitate il sito internet www.magicvac.com
Il cibo conservato naturalmente!
Elettromedicali / Elettrodomestici
Via Colli Storici, 221, 223, 225
25015 S. MARTINO DELLA BATTAGLIA
(Brescia) - ITALY
Tel. +39 030 9910168 r.a.
Fax +39 030 9910287
www.magicvac.com
DISTRIBUTOR:
- INDICE
- ISTRUZIONI PER L'USO E LA PULIZIA pag. 2-13
- NOMENCLATURA PARTI DELLA MACCHINA Mod. P0608ED
- DESCRIZIONE COMANDI E FUNZIONI
- LEGGETE QUESTE AVVERTENZE IMPORTANTI PRIMA DI UTILIZZARE LA MACCHINA!
- ISTRUZIONI PER L'USO
- - Posizionamento della macchina
- - Collegamento della macchina
- - Regolazioni
- - Impostare la modalità di saldatura
- - Impostare la velocità di aspirazione della Pompa
- - Pulsante CANCEL – (2I)
- - Consigli per l'utilizzo dei sacchetti
- - Realizzare i sacchetti dai rotoli MAGIC VAC®
- - Ciclo automatico in sacchetti MAGIC VAC® pre-tagliati o ottenuti da rotolo
- - Ciclo manuale di confezionamento sottovuoto nei sacchetti
- ISTRUZIONI PER LA PULIZIA
- Lavaggio Vaschetta Asportabile
- VANO PORTA ACCESSORI
- CARATTERISTICHE TECNICHE
- Model: P0608ED
- Compatibilità elettromagnetica
- MAGIC VAC® Mod. P0608ED
- PROFESSIONAL VACUUM PACKING MACHINE
Marca : Magic Vac
Modello : Axolute
Categoria : Macchine per confezionamento sottovuoto
