| Tipo de producto | Aparato de envasado al vacío |
| Marca | Magic Vac |
| Modelo | Axolute |
| Dimensiones (L x A x Al) | 40 x 20 x 10 cm |
| Peso | 2,5 kg |
| Alimentación | 220-240 V, 50/60 Hz, 120 W |
| Funciones principales | Aspiración y sellado al vacío, parada automática, soldadura manual |
| Material de la carcasa | Plástico ABS |
| Tipo de soldadura | Barra de soldadura de teflón, posible doble soldadura |
| Compatible con | Bolsas lisas, bolsas con microcanales, rollos |
| Presión de aspiración | -0,8 bar |
| Capacidad máxima de la bolsa | 30 cm de ancho |
| Accesorios incluidos | Rollo de 20 x 300 cm, adaptador para vacíos de aire |
| Mantenimiento y limpieza | Limpiar con un paño húmedo; no sumergir; secar cuidadosamente |
| Seguridad | Protección contra sobrecalentamiento, parada automática después de 2 minutos de inactividad |
| Piezas de repuesto y reparabilidad | Junta de soldadura, resistencia, carbón del motor; índice de reparabilidad no comunicado |
| Información general | Aparato diseñado para uso doméstico; garantía 2 años |
Preguntas frecuentes - Axolute Magic Vac
Preguntas de los usuarios sobre Axolute Magic Vac
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Máquinas de envasado al vacío en formato PDF gratis! Encuentra tus instrucciones Axolute - Magic Vac y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Axolute de la marca Magic Vac.
MANUAL DE USUARIO Axolute Magic Vac
LOCALISATION DES PANNES
Muchas gracias por haber adquirido nuestro producto y por la confianza que ha depositado en nosotros.
Le aconsejamos lea atentamente estas instrucciones a fin de poder utilizar del modo correcto
MAGIC VAC® Mod. P0608ED y obtener los mejores resultados de conservación.
Asimismo, le aconsejamos conserve este manual para posteriores consultas.
ÍNDICE
INSTRUCCIONES DE USO Y LIMPIEZA Pág. 54-65
- NOMENCLATURA DE LAS PARTES DE LA MÁQUINA Mod. P0608ED Pág. 54
- DESCRIPCIÓN MANDOS Y FUNCIONES Pág. 55
• ADVERTENCIAS IMPORTANTES Pág. 56-57
• INSTRUCCIONES DE USO Pág. 58
1- Colocación de la máquina Pág. 58
2 - Encender la máquina Pág. 58
3 - Ajustes Pág. 58
3.1 - Poner en modo de soldadura Pág. 58
3.2 - Poner la velocidad de aspiración de la bomba Pág. 59
3.3 - Botón de Cancel Pág. 59
4 - Consejos para utilizar las bolsas Pág. 59
5 - Confeccionar las bolsas con los rollos MAGIC VAC ® Pág. 59-60
6 - Ciclo automático con las bolsas (pre-cortadas o consulte el punto 5) Pág. 60-61
7 - Ciclo manual de envasado al vacío en las bolsas Pág. 61
- INSTRUCCIONES DE LIMPIEZA Pág. 62
• HUECO PORTA-ACCESORIOS Pág. 63 - ALMACENAMIENTO DE LA MÁQUINA Pág. 63
- LOCALIZACIÓN DE LAS AVERÍAS Pág. 64
- CARACTERÍSTICAS TÉCNICAS Pág. 65
Para obtener más información acerca del uso con los accesorios y para consultar la Guía de vacío, puede descargar la información detallada del sitio web
www.magicvac.com
ACCESORIOS MAGIC VAC® DISPONIBLES
Pàg. 80-81
NOMENCLATURA DE LAS PARTES DE LA MÁQUINA Mod. P0608ED
(1) Dispositivo patentado "Lock & Unlock System" – Permite bloquear y desbloquear la zona de introducción de la bolsa, realizando la ejecución del ciclo de envasado en modo automático y liberando al operador para que pueda realizar otras actividades. Lock & Unlock System se controla mediante dos Manijas (1) que rotan hasta tres posiciones predefinidas, permitiendo abrir (OPEN) – cerrar (STORAGE) – y activar la máquina (START).
(2) Teclado de mandos – Para controlar las múltiples funciones de la máquina (consulte el punto DESCRIPCIÓN DE LOS MANDOS Y FUNCIONES).
(3) Ventanilla – Solución patentada que permite ver la correcta colocación de la bolsa en la cámara de vacío.
(4) Toma de aire para el tubo (ACCESSORY PORT) – Para insertar el tubo para efectuar el envasado al vacío en todos los contenedores con todos los accesorios MAGIC VAC®.
(5) Tapa – Su abertura, con posición fija en la parte de arriba, permite colocar las bolsas antes de proceder a realizar las operaciones de envasado el vacío.
(6) Barra soldadora – Elemento calentador que permite soldar la bolsa.
(7) Junta hermética – Garantiza la hermeticidad del vacío en la cámara, permitiendo la evacuación del aire de las bolsas MAGIC VAC®.
(8) Cámara de vacío – Lugar para colocar la bolsa y evacuar el aire.
(9) Junta selladora – Presiona la bolsa sobre la Barra soldadora.
(10) Cubeta desmontable – Solución patentada que permite lavar en el lavavajillas la Cámara de vacío para una obtener un nivel máximo de higiene.
(11) Hueco del portarrollos
(12) Tapa del hueco del portarrollos – Tiene la función de proteger al rollo de posibles contaminaciones durante la fase de envasado al vacío.
(13) Cortador de bolsas – Se puede utilizar en ambas direcciones.
(14) Soportes antideslizamiento – Impiden que la máquina se pueda deslizar durante su utilización
(15) Hueco para los accesorios – Hueco para alojar el Magic Cutter (19) (cuando esté previsto) y para el tubo de conexión de los contenedores, ubicado en la parte inferior de la máquina.
(16) Tubo para los contenedores – Conecta la máquina con todos los accesorios MAGIC VAC®
(17) Cable de alimentación – Para conectar la máquina a la tensión de la red eléctrica.
(18) Hueco para el cable – Hueco para alojar el cable de alimentación, ubicado en la parte posterior de la máquina.

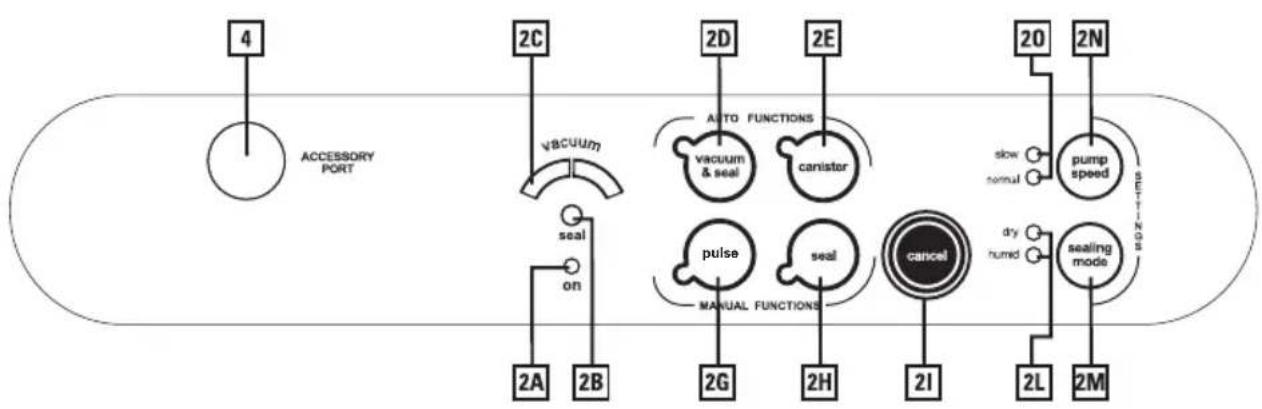

DESCRIPCIÓN DE LOS MANDOS Y LAS FUNCIONES
(2A) LED ON – De color VERDE, se activa con las Manijas (1) en la posición START.
(2B) LED SEAL – De color ROJO parpadeante, fijo cuando la máquina está en función de Soldadura.
(2C) Display de avance – Indica las fases de extracción del aire durante el ciclo de envasado al vacío.
(2D) Botón de Auto Vacuum & Seal – Botón de puesta en marcha del ciclo automático de envasado al vacío en bolsas, que también comprende la soldadura final.
(2E) Botón Canister – Botón de puesta en marcha del ciclo de vaciado automático en contenedores y con accesorios MAGIC VAC®.
(2G) Botón Pulse - Botón de arranque del ciclo manual, la máquina continuará a extraer aire hasta que no se suelte el botón
(2H) Botón Seal – Botón de puesta en marcha manual de la Soldadura.
(2I) Botón CANCEL – Detiene la máquina en cualquier momento.
(2L) LED Modo de sellado – De color ROJO. Indican el modo de soldadura seleccionada.
(2M) Botón Sealing Mode – Para seleccionar las 2 modalidades de soldadura.
(2N) Botón Pump Speed – Para seleccionar las dos velocidades de la bomba.
(20) LED Pump Speed – De color AZUL. Indican la velocidad de la bomba seleccionada.
(4) ACCESSORY PORT – Toma de aire para insertar el Tubo a fin de efectuar el envasado al vacío en Contenedores y con accesorios MAGIC VAC®.
¡ANTES DE UTILIZAR LA MÁQUINA LEA ATENTAMENTE ESTAS ADVERTENCIAS!
El fabricante realiza siempre todos los esfuerzos necesarios para que todos sus productos estén dotados de la más alta calidad y seguridad, puesto que en los aparatos eléctricos siempre hay que observar las normas básicas de seguridad para evitar que puedan suponer un peligro para las personas, animales y/o cosas.
- Este aparato lo pueden usar niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, siempre que estén vigilados o se les haya dado una formación sobre el uso del aparato de una manera segura y que comprendan los peligros asociados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no pueden realizarla los niños sin que estén vigilados.
- Antes de usar la máquina por primera vez, y de forma periódica durante la vida de la misma, compruebe el cable de alimentación para verificar que no presenta daños. Si efectivamente estuviera dañado, no introduzca el enchufe y lleve inmediatamente el producto a un centro de asistencia técnica autorizado o a su distribuidor de confianza.
- Lea las instrucciones con atención antes de utilizar la máquina MAGIC VAC®, y téngalas siempre a mano para futuras consultas.
- No es un aparato para uso continuo. No efectuar más de un ciclo completo cada 2 minutos. La duración del ciclo de funcionamiento es de 50 segundos, seguidos por una pausa dehasta 2 minutos. En condiciones ambientales extremas el uso intensivo del aparato puede provocar la intervención de los sistemas automáticos de protección térmica. En este caso, hay que esperar que el aparato se enfríe hasta el restablecimiento de dichos sistemas de protección.
- Nunca utilice el aparato cerca o sobre superficies calientes.
- La carcasa del aparato no está protegida contra la penetración de líquidos.
- Evitar aspirar líquidos en la cámara de vacío durante la operación de envasado al vacío. Si tal cosa sucediera, secar inmediatamente la cámara de vacío.
- No sumerja el aparato en agua y no lo utilice si el cable o el enchufe están mojados. Si esto sucede mientras se está utilizando, seque inmediatamente el enchufe con las manos enfundadas en guantes de goma secos. No extraiga ni toque el aparato inmerso en el agua antes
de haber desenchufado el enchufe de la toma de corriente. No utilice el aparato después de haberlo sacado del agua (envíelo inmediatamente a un centro de asistencia autorizado o al distribuidor del aparato de confianza).
- No toque la barra soldadora mientras se esté utilizando el aparato o al finalizar el ciclo del mismo, a fin de evitar posibles quemaduras.
- No utilice cuchillos u otros utensilios afilados para eliminar eventuales residuos en la barra soldadora. Compruebe siempre antes que se ha enfriado antes de limpiar con una esponja húmeda con detergente delicado.
- Nunca utilice adaptadores para tensiones de alimentación distintas a la que se indica en el aparato (consulte los datos de la placa).
- Extraiga siempre el enchufe después de usar el aparato.
- No abra ni modifique el aparato. Las reparaciones deberán ser efectuadas exclusivamente por personal autorizado. Las reparaciones no autorizadas anulan la garantía.
- El fabricante, el vendedor y el importador se considerarán responsables respecto de la seguridad, fiabilidad y las prestaciones del aparato siempre que: a) el aparato haya sido utilizado de acuerdo con lo dispuesto en las instrucciones de uso; b) el sistema eléctrico del lugar en que se va a utilizar el aparato cumpla con lo dispuesto en la normativa vigente correspondiente.
- En caso de que se utilicen bolsas diferentes de las que se indican arriba para ejecutar las operaciones múltiples de envasado al vacío, el film liso de la bolsa tiene que colocarse hacia la barra de sellado.
- No utilizar tapas o recipientes estropeados o que presenten grietas!
Este texto está dirigido a los usuarios que no pertenecen a ciudades de Europa:
- Este aparato no está pensado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a no ser que estén vigilados o se les haya dado una formación sobre el uso del aparato por una persona responsable de su seguridad.
- Los niños deben ser vigilados para asegurarse de que no jueguen con el aparato.
Utilicen solamente accesorios y bolsas originales MAGIC VAC®.
INSTRUCCIONES DE USO
Atención: Cuando no utilice la máquina, las Manijas (1) deberán estar en la posición STORAGE. No las cierre completamente para no deformar las Juntas Herméticas (7) del vacío.
Antes de cada uso, limpie cuidadosamente la máquina y los accesorios que han estado en contacto con los alimentos (contenedores, tapas, vasos, etc.), siguiendo las instrucciones contenidas en el punto "INSTRUCCIONES DE LIMPIEZA".
1 - Colocación de la máquina
Coloque la máquina en un lugar seco sobre un plano horizontal, teniendo cuidado de dejar la zona de trabajo frente a la máquina libre de obstáculos y suficientemente amplia como para permitir apoyar las bolsas con el alimento a envasar. Conecte el cable de alimentación de la máquina a una toma de la red eléctrica que se corresponda con la tensión de la misma (consulte los datos de la placa).
2 - Conexión de la máquina
Introduzca el enchufe del Cable de alimentación (17) en la toma de red eléctrica. Controle que la conexión se ha efectuado correctamente girando las Manijas (1) hasta la posición START. En el Display de la máquina Mod. P0608ED se encenderán el LED VERDE ON (2A), el LED AZUL (20) de la velocidad "normal" de la bomba y el LED ROJO (2L) de la modalidad "humid" de soldadura.
3 - Ajustes
Los ajustes de la máquina Mod. P0608ED deberán ser realizados cada vez que se pone en marcha cualquier ciclo de envasado. Estos ajustes se realizan girando las Manijas (1) hasta la posición OPEN.
3.1 - Poner en modo de soldadura
La máquina Mod. P0608ED está dotada de la función de soldadura inteligente que autoregula la soldadura en función de la temperatura de la Barra soldadora que se va incrementando a medida que se suceden los ciclos de envasado consecutivos. El resultado final de la soldadura de las bolsas depende del tipo de alimento a envasar, al igual que de la temperatura ambiente en la que se trabaja.
Así, para optimizar el resultado final, se pueden seleccionar las 2 modalidades de soldadura:
- "dry" para alimentos secos tales como galletas, arroz, café, quesos, carnes secas y fiambres
- "humid" para carnes rojas, que sueltan líquidos o sangre, y peces
Cuando se enciende la máquina, la opción de soldadura se colocará siempre en "humid".
Para establecer el modo de soldadura, antes de poner en marcha el ciclo de envasado, presione el botón "sealing mode" (2M) hasta seleccionar la modalidad de soldadura deseada (fig. A).
ATENCIÓN: La modalidad de soldadura seleccionada permanecerá memorizada hasta que no gire las Manijas (1) hasta la posición OPEN. La selección deberá hacerse en cada ciclo de envasado.
3.2 - Poner la velocidad de aspiración de la bomba
El aparato Mod. P0608ED está dotado de una regulación de la velocidad de aspiración de la bomba para facilitar las operaciones de envasado. Cuando se activa la máquina girando las Manijas (1) hasta la posición START, la velocidad establecida de forma automática es la "normal", es decir, la más alta que se utiliza en las operaciones de envasado. Por el contrario, en el caso de envasado de alimentos frágiles en las Bolsas MAGIC VAC®, es aconsejable seleccionar la función "slow" que reduce la velocidad de la bomba y permite así controlar tranquilamente el desarrollo de la operación, activando manualmente la soldadura manual con el botón "seal" (2H) en el momento oportuno.
Si selecciona la velocidad "slow" y después activa las funciones "canister", la velocidad automáticamente vuelve a "normal".
3.3 - Botón CANCEL – (21)
Para detener la máquina en cualquier momento, presione el botón "cancel" (21) como muestra la figura B. Después desbloquee la tapa girando las dos Manijas (1) del sistema "Lock & Unlock System" hasta la posición OPEN.
4 - Consejos para utilizar las bolsas
Las bolsas MAGIC VAC® están disponibles en varios tamaños. Seleccione la medida idónea de la bolsa para el alimento que se desea conservar. Verifique que la longitud de la bolsa a utilizar sea al menos de 8 cm mayor que el alimento a conservar y considere otros 2 cm para cada vez que la bolsa vuelva a ser utilizada.
5 - Confeccionar las bolsas con los rollos MAGIC VAC®

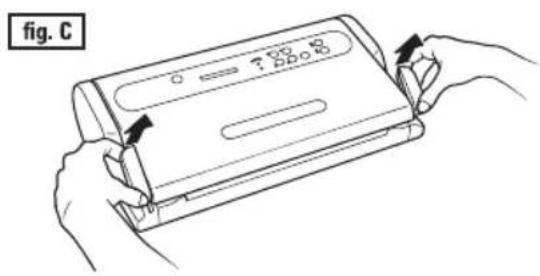

a) Abra la máquina girando las Manijas (1) hasta la posición OPEN (fig. C y D).
b) Desenrolle la longitud justa del rollo (fig. E).
c) Cierre la Tapa del Hueco del Rollo (12) y corte la pieza utilizando el Cortador de bolsas (13), tal como muestra la (fig. F), pasándolo de un lado hasta el lado opuesto.
Ahora podrá soldar un lado abierto de la pieza siguiendo estas fases:
d) coloque una de las dos extremidades abiertas de la bolsa en la Barra soldadora (6) (fig. G y G1). Atención: La bolsa no debe sobresalir de la Cámara de vacío (8) o de la Junta hermética (7). Apoye la extremidad en concreto sobre la parte externa de la Junta Hermética (7), tal como se indica en la figura G1.
e) Cierre la máquina girando las Manijas (1) hasta la posición START.
f) Suelde un lado abierto de la pieza pulsando el botón "seal" (2H) (fig I y 11).
g) Desbloquee la Tapa (5) girando una de las dos Manijas (1) (fig. J) y extraiga la bolsa.
h) Compruebe que la soldadura se ha efectuado correctamente. Ésta deberá ser una línea transversal, homogénea y sin pliegues (fig. K).
6 - Ciclo automático en bolsas MAGIC VAC® pre-cortadas u obtenidas del rollo
Para ejecutar el ciclo automático de envasado en Bolsas MAGIC VAC®, realice las siguientes operaciones:
a) Introduzca el alimento en la Bolsa MAGIC VAC® (consulte el punto 4) y elimine los líquidos o residuos de alimento de la zona interna del extremo de la bolsa que deberá ser soldada.

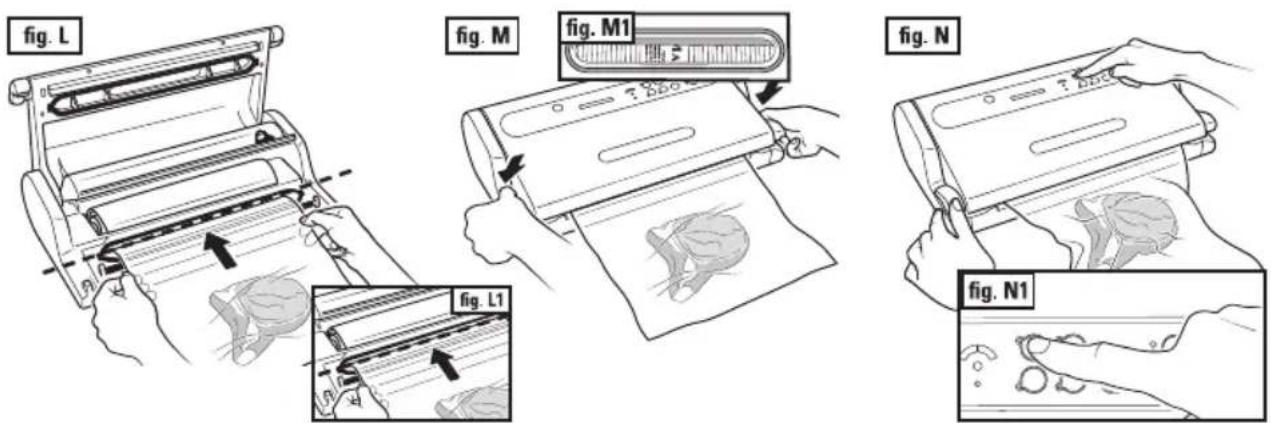

b) Ponga delante de la máquina la bolsa con su contenido, colocando la extremidad abierta dentro de la Cámara de vacío (8) (fig. L y L1).
c) Cierre la máquina girando las Manijas (1) hasta la posición START (fig. M) y controle la operación a través de la Ventanilla (3) que la extremidad abierta de la bolsa esté dentro de la Cámara de Vacío (8) (fig. M1).
d) Active el ciclo automático con el botón "vacuum & seal" (2D) (fig. N y N1). Si se desea sellar la bolsa antes del fin automático del ciclo, presione el botón "seal".
e) Espere a que el LED seal (2B) termine de parpadear en el centro del Display de avance (2C)

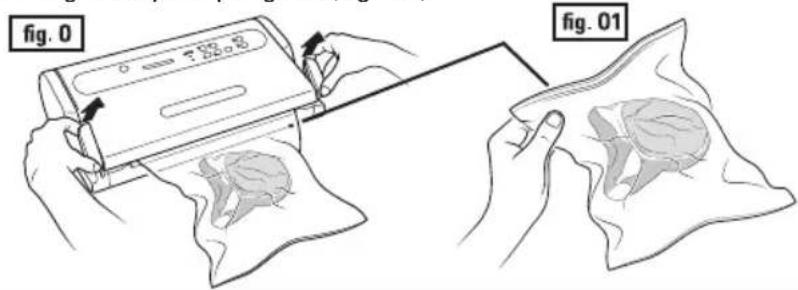

f) Desbloquee la Tapa (5) girando una de las dos Manijas (1) (fig. 0) y extraiga la bolsa.
g) Compruebe que la soldadura se ha efectuado correctamente. Ésta deberá ser una línea transversal, homogénea y sin pliegues (fig. 01).
7 - Ciclo manual de envasado al vacío en las bolsas
Para limitar la extracción del aire de modo que no se aplasten los alimentos delicados y frágiles o para la máxima extracción de aire, también en los alimentos con forma compleja, como por ejemplo, un pollo entero y limpio, una rebanada de queso Emmenthal o un pescado, proceda como sigue:
a) Introduzca el alimento en la Bolsa MAGIC VAC® (consulte el punto 4) y elimine los líquidos o residuos de alimento de la zona interna de la extremidad de la bolsa que deberá ser soldada.
b) Ponga delante de la máquina la bolsa con su contenido, colocando la extremidad abierta dentro de la Cámara de vacío (8) (fig. L y L1).
c) Cierre la máquina girando las Manijas (1) hasta la posición START (fig. M) y controle la operación a través de la Ventanilla (3) que la extremidad abierta de la bolsa esté dentro de la Cámara de Vacío (8) (fig. M1).
d) Seleccione la velocidad "slow" con el botón "pump speed" (2N) tal como se indica en el anterior punto 3.2.
e) Pulse y mantenga pulsado el botón "Pulse" (2G) (fig. P) para arrancar el ciclo manual de vacío, suelte el botón para interrumpirlo. Repita esta operación hasta conseguir el vacío deseado, después active la soldadura pulsando el botón "Seal" (2H) (fig. P1). para sellar la bolsa
f) Espere a que el LED seal (2B) termine de parpadear en el centro del Display de avance (2C).
g) Desbloquee la Tapa (5) girando una de las dos Manijas (1) (fig. 0) y extraiga la bolsa.
h) Compruebe que la soldadura se ha efectuado correctamente. Ésta deberá ser una línea transversal, homogénea y sin pliegues (fig. 01).
INSTRUCCIONES DE LIMPIEZA
ATENCIÓN: Desenchufe siempre el cable de alimentación antes de efectuar la limpieza de la máquina MAGIC VAC®.
- Lávese cuidadosamente las manos antes de proceder a las fases de limpieza de la máquina y los accesorios.
- Limpie, antes o después de usar la máquina, las superficies accesibles de la máquina con una esponja húmeda con jabón neutro, con alcohol desnaturalizado o con vinagre blanco con agua.
ATENCIÓN: ¡Nunca utilice detergentes agresivos, disolventes o productos a base de esencias aromáticas!
En el caso de que tuvieran lugar infiltraciones accidentales de líquidos en el interior de la estructura, no conecte el enchufe en la toma de alimentación eléctrica de la red, no utilice la máquina y diríjase al centro de asistencia técnica autorizado más cercano o a su distribuidor de confianza.
IMPORTANTE: Evite usar instrumentos metálicos con punta (como tenedores, cuchillos, punzones o raspadores) para eliminar residuos de suciedad ya que podrían estropear las superficies.
- Para limpiar los accesorios MAGIC VAC® (contenedores, tapas, tarros, etc.), remítase a las instrucciones de los accesorios correspondientes.
Lavado de la cubeta desmontable
La máquina está dotada de una Cubeta desmontable (10) para recoger líquidos completamente desmontable y lavable también en el piso superior del lavavajillas (fig. V2). Lável como cualquier objeto de cocina y déjela secar completamente. Después vuelva a introducir la Cubeta desmontable (10) en su lugar correspondiente en la máquina.
Para retirar la Cubeta desmontable proceda como sigue:
Abrir la máquina, sujetar la Cubeta Móvil y tirarla hacia uno (fig. V1).
Para volver a colocar la Cubeta Móvil (10) sobre la máquina, introducirla en su lugar apretando hasta el fondo hasta encastrar los dos dientes situados sobre ambos lados de la Cubeta Móvil (fig. V3).
HUECO PORTA-ACCESORIOS
En la parte inferior de la máquina hay un cómodo Hueco para accesorios (15) donde se pueden alojar el Tubo para contenedores (16) (fig. X3) y el Cortabolsas manual MAGIC Cutter (cuando esté previsto) (fig. X4).

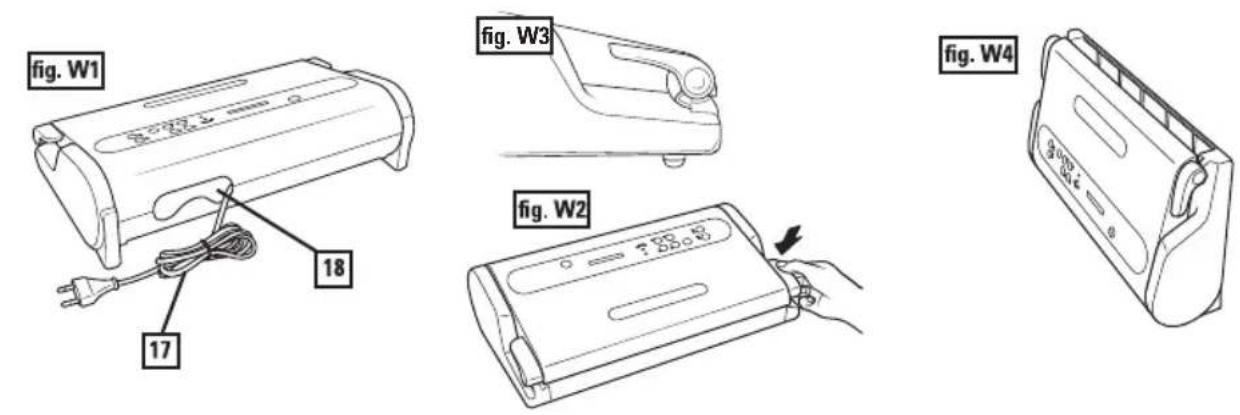

ALMACENAMIENTO DE LA MÁQUINA
Cuando no vaya a utilizar la máquina, puede dejarla en posición vertical para reducir el espacio ocupado. Proceda como sigue:
a) Introduzca el Cable de alimentación (17) en el Hueco para el cable (18) en la parte posterior de la máquina (fig. W1).
d) Cierre la máquina girando las Manijas (1) hasta la posición STORAGE (fig. W2 y W3).
ATENCIÓN: No gire las Manijas (1) hasta la posición START porque al cerrar completamente la máquina, que va a estar inactiva durante mucho tiempo, podría dañar la Junta hermética (7), ocasionando la pérdida de estanqueidad de la Cámara de vacío (8) y el subsiguiente mal funcionamiento de la máquina.
c) Gire la máquina hasta la posición vertical y manténgala alejada de las fuentes de calor (fig. W4).
LOCALIZACIÓN DE LAS AVERÍAS
| MAGIC VAC® no funciona | Compruebe que el cable de alimentación de la máquina MAGIC VAC® esté bien conectado a la máquina y a la toma de alimentación de la red eléctrica. Verifique la toma eléctrica enchufando a la misma otro aparato.Compruebe que el cable de alimentación o el enchufe no estén defectuosos. En tal caso, no utilice la máquina. |
| MAGIC VAC® no realiza la primera soldadura en la pieza de rollo cortado | Compruebe la correcta posición de la pieza de rollo tal como se describe en el párrafo: "5- Confeccionar las bolsas con los rollos MAGIC VAC®" Verifique la posición y la integridad de la Junta Selladora. |
| MAGIC VAC® no proporciona un vacío completo en las bolsas | Para soldar correctamente, el extremo abierto de la bolsa deberá permanecer totalmente dentro del hueco de laCámara de vacío (8). Compruebe la correcta posición mediante la ventanilla (3).Compruebe que laBarra soldadora (6), las Juntas herméticas (7) y selladoras (9) no tengan impurezas.La Bolsa MAGIC VAC® podría estar agujereada. Para comprobarlo, selle la bolsa con aire dentro y sumérjala en agua haciendo luego presión. Si aparecen burbujas, significará que hay una pérdida. Vuelva a sellar o utilice otra bolsa. |
| MAGIC VAC® no suelda correctamente la bolsa | Cuando no se logra soldar completamente la bolsa, presione el botón "sealing mode" (2M) y aumente el tiempo de soldadura.Si laBarra soldadora (6) se sobrecalentarse y fundiera la bolsa, levante laTapa (5) y deje que se enfríe laBarra soldadora (6) durante algunos minutos.Verifique la posición y la integridad de laJunta Selladora (9).Si los líquidos se saliesen durante la fase de envasado al vacío, recuerde que antes deben ser enfriados mediante refrigeración. |
| La bolsa MAGIC VAC® no tiene vacío después de haber sido soldada | Las pérdidas durante la soldadura pueden ser causadas por pliegues, migajas, grasa o líquidos. Vuelva a abrir la bolsa; limpie la parte superior del interior de la misma y retire el material extraño de laBarra de soldadura (6) antes de volver a sellas.Verifique que la bolsa no tenga agujeros y por eso no haya mantenido el vacío. Proteja los bordes puntiagudos del contenido de la bolsa mediante servilletas de papel. |
| MAGIC VAC® no hace el vacío en los contenedores | Conecte, mediante elTubo para contenedores (16), la tapa del contenedor (o el Enganche para tapas si fuera necesario) y elACCESSORY PORT (4) de la máquina.Deje un espacio adecuado (por lo menos 3 cm) entre el contenido y la parte superior del vaso o del contenedor.Compruebe que el borde del vaso o del contenedor y la tapa universal no estén dañados en la zona de sellado. Limpie el borde y la tapa con un paño caliente y vuelva a hacer el vacío.Compruebe que la junta de la tapa del contenedor o de la tapa universal esté colocada correctamente en su lugar y no esté dañada. |
| El ciclo de marinado no se pone en marcha correctamente | Asegúrese de que el asa giratoria de la tapa del Contenedor cuadrado MAGIC VAC® Executive (cód. AC01073) esté colocada en la posición "OPEN - (M)" y que lasManijas (1) estén enganchadas.Compruebe que laJunta tórica bajo el asa giratoria de la tapa del contenedor o de la tapa universal esté colocada correctamente.Compruebe que el borde del vaso o del contenedor y la tapa universal no estén dañados en la zona de sellado. Limpie el borde y la tapa con un paño caliente y vuelva a hacer el vacío.Compruebe que el tubo de conexión esté correctamente conectado al asa giratoria o en laACCESSORY PORT (4) de la máquina.Compruebe que la junta de la tapa del contenedor o de la tapa universal esté colocada correctamente en su lugar y no esté dañada.Mantenga presionada ligeramente la tapa sobre el contenedor durante la puesta en marcha de la primera fase del vacío hasta que los sectores delDisplay de avance(2C) del teclado se empiecen a iluminar regularmente. |
CARACTERÍSTICAS TÉCNICAS
Mod: P0608ED
Estructura: ABS + con inserciones cromadas Ventanilla
Cubeta desmontable lavable en el lavavajillas
Hueco Portarrollos con Tapa y Cortador de Bolsas integrado
Hueco Porta-Accesorios
Almacenaje en posición vertical
Dimensiones de la máquina: 44 (L) x 23,5 (P) x 11h cm
Peso de la máquina: 3,8 Kg aprox.
Tensión / Potencia: 230V\~ 50Hz
Potencia absorbida: 130 W
Stand By: 0 W
Soldadura: Auto-adaptable y regulable en 2 niveles:
Barra soldadora: L 315 mm (de tipo profesional en aluminio)
Protección: Térmica de seguridad auto-restauradora
Tipo de bomba: Bomba con pistone autolubricantes
Velocidad de la bomba: Regulable en dos niveles
Capacidad nominal de la bomba: 10 l/min
Vacío máx.: -0,80 bar / 60 cm/Hg / -11.6 PSI
Respiradero de la cámara de vacío: Automático con la apertura
Conforme a las directivas:
La eficacia de los sistemas MAGIC VAC ^® ha sido testada por AITA (Asociación Italiana de Tecnología Alimentaria).
Compatibilidad electromagnética
La MAGIC VAC ^® ha sido estudiada para cumplir con los requisitos actualmente necesarios en materia de compatibilidad electromagnética. En caso de sospechas de que su funcionamiento altera el funcionamiento normal de su televisor, radio u otro aparato eléctrico, cambiar la posición del aparato hasta que la interferencia desaparezca, o bien enchufarlo a otra toma de corriente.
Eliminación/Reciclado. En conformidad con lo establecido por la Directiva 2012/19/CE, el símbolo presente en el aparato indica que para los efectos de su eliminación/reciclado el mismo debe ser considerado como residuo específico y, consiguienteemente, debe ser objeto de "recogida selectiva". Por lo tanto, el usuario deberá entregar (o hacer entregar) el citado residuo a los centros de recogida diferenciada predispuestos por las administraciones locales, o bien entregarlo al revendedor en el momento de comprar un nuevo aparato de tipo equivalente. La recogida diferenciada del residuo y las sucesivas operaciones de tratamiento, recuperación y eliminación/reciclado del mismo, favorecen la producción de aparatos con materiales reciclados y limitan los efectos negativos en el ambiente y sobre la salud derivados de una eventual gestión impropia del residuo. La eliminación abusiva del producto de parte del usuario comporta la aplicación de eventuales sanciones administrativas previstas por las leyes de transposición de la Directiva 2012/19/CE del estado miembro europeo en el que el producto es eliminado.
Quedan reservados todos los derechos. Se prohíbe la reproducción parcial o total.
Dada la continua búsqueda tecnológica en el sector, FLAEM NUOVA, se reserva el derecho a realizar cambios técnicos y funcionales en la unidad sin previo aviso.
MAGIC VAC® Mod. P0608ED
INSTRUÇÕES PARA USO E LIMPEZA pág. 67-78
- NOMENCLATURA DAS PARTES DA MÁQUINA Mod. P0608ED pág. 67
- DESCRIÇÃO DOS COMANDOS e FUNÇÕES pág. 68
- ADVERTÊNCIAS IMPORTANTES pág. 69-70
- INSTRUÇÕES PARA O USO pág. 71
1 - Posicionamento da máquina pág. 71
2 - Ligar a máquina pág. 71
3 - Regulagens pág. 71
pág. 72-73
pág. 73-74
pág. 74
pág. 75
pág. 76
pág. 76
pág. 77
pág. 78
Utilice exclusivamente bolsas y accesorios originales MAGIC VAC®
Para más información sobre estos artículos pregunte a su distribuidor o visite el sitio web www.magicvac.com
- ÍNDICE
- INSTRUCCIONES DE USO Y LIMPIEZA Pág. 54-65
- NOMENCLATURA DE LAS PARTES DE LA MÁQUINA Mod. P0608ED
- DESCRIPCIÓN DE LOS MANDOS Y LAS FUNCIONES
- ¡ANTES DE UTILIZAR LA MÁQUINA LEA ATENTAMENTE ESTAS ADVERTENCIAS!
- INSTRUCCIONES DE USO
- - Colocación de la máquina
- - Conexión de la máquina
- - Ajustes
- - Poner en modo de soldadura
- - Poner la velocidad de aspiración de la bomba
- - Botón CANCEL – (21)
- - Consejos para utilizar las bolsas
- - Confeccionar las bolsas con los rollos MAGIC VAC®
- - Ciclo automático en bolsas MAGIC VAC® pre-cortadas u obtenidas del rollo
- - Ciclo manual de envasado al vacío en las bolsas
- INSTRUCCIONES DE LIMPIEZA
- Lavado de la cubeta desmontable
- HUECO PORTA-ACCESORIOS
- ALMACENAMIENTO DE LA MÁQUINA
- CARACTERÍSTICAS TÉCNICAS
- Mod: P0608ED
- Compatibilidad electromagnética
- MAGIC VAC® Mod. P0608ED
- INSTRUÇÕES PARA USO E LIMPEZA pág. 67-78
Marca : Magic Vac
Modelo : Axolute
Categoría : Máquinas de envasado al vacío
