Type de produit	Réfrigérateur combiné
Marque	MIELE
Modèle	KF 1801 SF
Catégorie	Réfrigérateur combiné encastrable
Réfrigération	Froid ventilé (NoFrost)
Congélation	Congélateur avec système NoFrost
Volume total	Env. 340 litres
Volume réfrigérateur	Env. 230 litres
Volume congélateur	Env. 110 litres
Classe climatique	SN-ST (10°C à 38°C)
Alimentation électrique	220-240 V, 50 Hz
Puissance installée	Env. 150 W
Dimensions (H x L x P)	177.2 x 55.9 x 55.0 cm
Poids net	Env. 80 kg
Fonctions principales	Réfrigération et congélation combinées, système NoFrost, éclairage LED, affichage numérique
Nettoyage et entretien	Nettoyage intérieur avec eau tiède et détergent doux, entretien des joints
Sécurité	Verrouillage des commandes, alarme de porte ouverte, sécurité enfants
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente Miele, réparabilité élevée
Accessoires inclus	Kit de juxtaposition (optionnel), clayettes en verre, bac à légumes, bacs de porte
Garantie	2 ans (conforme à la législation)

FOIRE AUX QUESTIONS - KF 1801 SF MIELE

Comment installer mon réfrigérateur combiné Miele KF 1801 SF côte à côte avec un autre appareil ?

Pour une installation côte à côte, utilisez la trousse de juxtaposition fournie. Suivez les instructions dans la notice : retirez les cadres de montage, fixez les demi-charnières et la plaque de chauffage, puis connectez les appareils. Deux personnes sont recommandées.

Quelles sont les dimensions exactes du KF 1801 SF ?

Les dimensions sont approximativement 177,2 cm de hauteur, 55,9 cm de largeur et 55,0 cm de profondeur. Veuillez vérifier la fiche technique officielle pour des mesures précises.

Le réfrigérateur dispose-t-il du système NoFrost ?

Oui, le Miele KF 1801 SF est équipé du système NoFrost dans les compartiments réfrigérateur et congélateur, ce qui évite la formation de givre et réduit l'entretien.

Comment régler la température du réfrigérateur et du congélateur ?

Utilisez les commandes électroniques sur la façade. Les températures recommandées sont de 4°C pour le réfrigérateur et -18°C pour le congélateur. Reportez-vous à la notice pour les réglages précis.

Que faire si l'appareil ne refroidit pas suffisamment ?

Vérifiez que la température est correctement réglée, que les portes ferment bien, que les grilles de ventilation ne sont pas obstruées et que l'appareil n'est pas en mode dégivrage. Si le problème persiste, contactez le service après-vente Miele.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, retirez les denrées et les clayettes. Nettoyez avec un chiffon doux et de l'eau tiède additionnée d'un détergent doux. Rincez et séchez. N'utilisez pas de produits abrasifs.

Est-il possible d'inverser le sens d'ouverture des portes ?

Oui, les portes de ce modèle sont réversibles. Consultez la notice d'installation pour la procédure détaillée de changement de sens d'ouverture.

Quels accessoires sont inclus avec le KF 1801 SF ?

L'appareil est livré avec des clayettes en verre, un bac à légumes, des bacs de porte et éventuellement un kit de juxtaposition. Vérifiez l'emballage.

Comment remplacer l'ampoule d'éclairage ?

L'éclairage est généralement à LED non remplaçable. Si l'éclairage est défectueux, contactez le SAV Miele. Si l'appareil possède une ampoule classique, débranchez, retirez le cache et remplacez par une ampoule de même type (voir notice).

Où puis-je télécharger la notice du Miele KF 1801 SF ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le site officiel Miele. Vous pouvez également demander une traduction via le formulaire sur la page.

MODE D'EMPLOI KF 1801 SF MIELE

Installation instructions / Instructions d'installation / Instruetiones de instalación

Heater/Merging Kit for SF models / Trousse de juxtaposition / Equipo de combinacion para modelos SF

Afin d'éviter une utilisation inappropriée veuillez dire ces instructions avant l'installation ou l'utilisation.

Para prevenir usos inadequados, lea este instructivo antes de la instalacion o uso.

en, fr, es - US, CA, MX

en 3

Before you begin 3

Avant de commencer l'installation 9

Cote a cote 9
. sans cloison 9
... avec cloison. 10

Outils et accessoires nécessaires 10

Outils. 10
Autres 10

Preparation des apparèils 11

Installation de la plaque de chauffage 12
Connexion des apparils 13

es 15

Antes de comenza 15

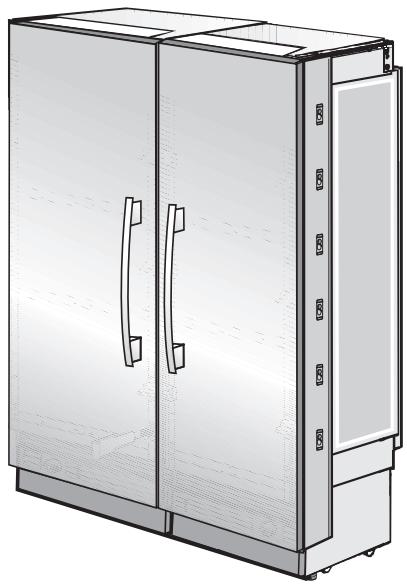

Cette trousse de juxtaposition doit etreutilisée pour l'installation cote a cote des modèlees suivants :

• K 18x1 SF, K 19x1 SF
• F 14x1 SF, F 18x1 SF, F 19x1 SF
• KF 18x1 SF, KF 19x1 SF
  -KWT16x1SF

Pour procéder à une installation côte à côte des appareils dont le devant est en acier inoxydable, vous devez utiliser un cadre supérieur.

Communiquez avec Miele afin d'obtenir un cadre supérieur de la largeur requise. La largeur du cadre supérieur doit correspondre à la largeur totale de votre installation côte à côte.

Avant de commencer l'installation

Veuillez dire toutes les instructions du présent manuel, ainsi que le manuel de votre apparéil avant d'installer et d'utiliser l' apparéil.

Comme le haut de cet apparéil est lourd, il faut le fixer afin d'éviter qu'il se renverse.

Gardez les portes fermées jusqu'à ce que l'appareil soit complètement installé et fixé selon les directives d'installation.

Pour réduire les risques de blessures ou éviter d'endommager l'appareil, deux personnes doivent effectuer l'installation.

Côte à côte

... sans cloison

Si les apparèils sont installés directement côte à côte (sans cloison), ils devront être fixés ensemble. Une plaque chauffante doit également être installée pour permettre d'éviter la formation de condensation et ne pas endommager les apparèils.

L'installation de la plaque de chauffage augmentera la consommation energetique.

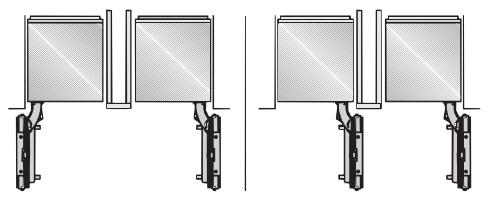

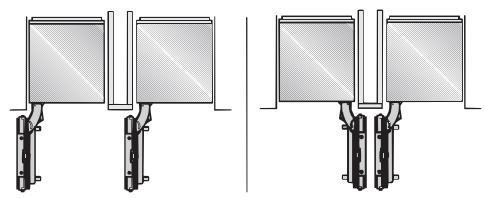

... avec cloison

La cloison doit avoir une épaisseur d'au moins 5/8 po (16 mm).

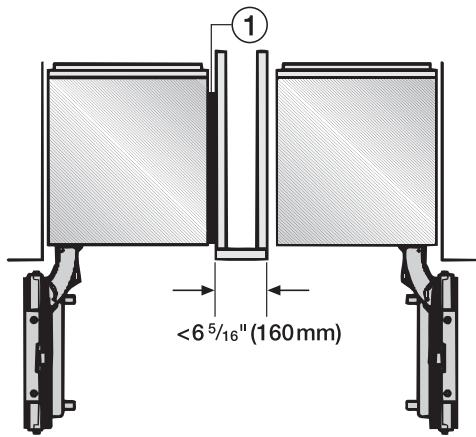

S'il y a entre deux apparèils adjacent une cloison d'une épaissur comprise entre 5 / 8 po (16 mm) et 6 ^ 5 / _ 1 6 po (160 mm), alors chaque apparéil doit être individuellement installé dans son propre emplacement (meuble) à l'aide des accessoires de montage fournis.

Dans ce cas, vous devez seulement utiliser la plaque de chauffage ① de la "trousse de juxtaposition" afin d'eviter la formation de condensation et de ne pas endommager les apparêls.

L'installation de la plaque de chauffage augmentera la consommation energetique.

Lorsque you relevez les dimensions pour la cloison sur le modele 4, tenez compte de l'épaissur des panneaux de porte sur mesure et des poignées de porte. De cette manière, les portes des appeareils ne seront pas endommagées si elles sont ouvertes en même temps.

Outils et accessoires nécessaires

Pour procéder à une installation côte à côte, vous doivent utiliser un cadre supérieur que vous pouvez obtenir en communiquant avec Miele.

Outils

• un tournevis Torx T 20;
• une mèche Torx T 20 + un aimant de retenue;
• une clé ajustable.

Autres

des mèches de plusieurs tailles, adaptées aux matériaux;
- une piece de matériel fin (par ex. du linoléum) pour protégger le sol;
- du ruban adhésiF.

Préparation des apparèils

Placez les apparèils côte à côte dans la position voulue.

Retirez les cadres de montage situés au dessus et sur le côté interieur de chaque apparéil (côté de la poignée).

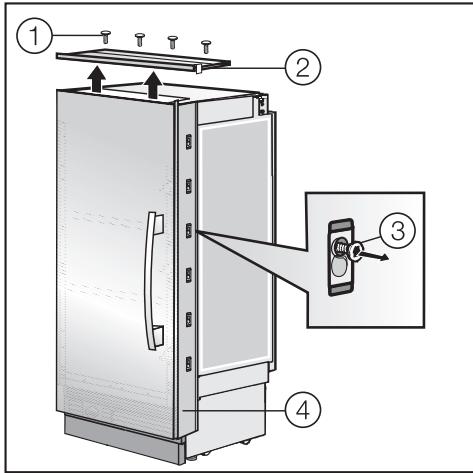

Retirez les vis ① du cadre de montage supérieur ② de chaque apparéil puis enlevez le cadre.
Dévissez de plusieurs tours les vis ③ du cadre de montage létalé ④ de chaque apparéil.
Retirez les cadres de montage lateraux ④ de la charnière en les faisant glisser vers le haut.
- Revissez les vis ③ ou enlevez les complètement.

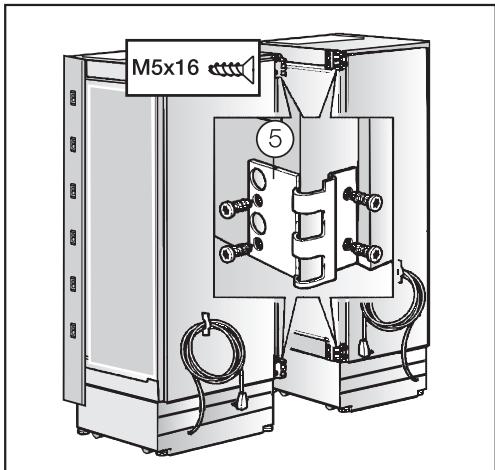

Vissez en position les demi-charnières ⑤ de la trousse de juxtaposition sur les deux apparêls.

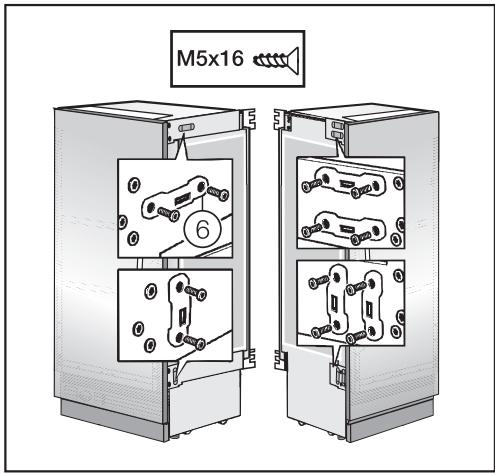

Vissez les plaques laterales ⑥ sur les deux apparèils. Vérifiéz ensuite la position des deux apparèils.

Installation de la plaque de chauffage

La plaque de chauffage doit être fixée sur la droite de l'appareil situé à gauche.

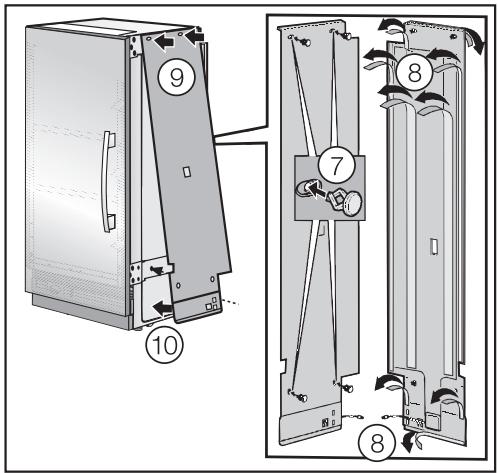

• Placez les attaches dans les trous pré-usinés ⑦.
  Retirez la pellicule protectrice du ruban adhesif ⑧.
• Placez les attaches dans les trous supérieurs tout en maintainant la plaque de chauffage à distance du bas de l'appareil ⑨.
  Appuyez sur la plaque de chauffage de bas en haut puis placez les attaches dans les trous inférieurs 10.

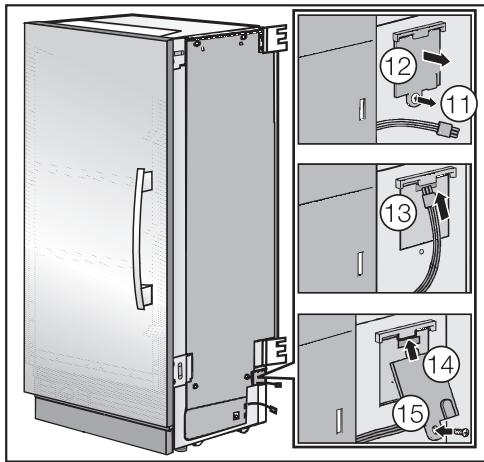

Dévissez les vis de la boîte de raccordement ①.
Ouvrez la boite de raccordement 12.
Reliez le cable 13.
Replacez le couvercle de la boite de raccordement 14.
Vissez de nouveau les vis de la boite de raccordement 15.

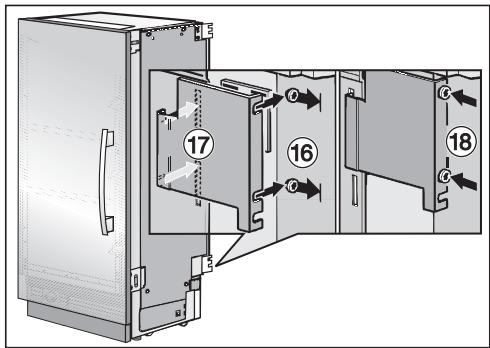

Desserrez les vis situées au bas de l'appareil 16. Ne les dévissez pas complètement.
- Placez le couvercle qui protège le cable au-dessus de la plaque de chauffage et replacez les vis ⑰ par en-dessous.
■ Serrez les vis 18.

Connexion des appareils

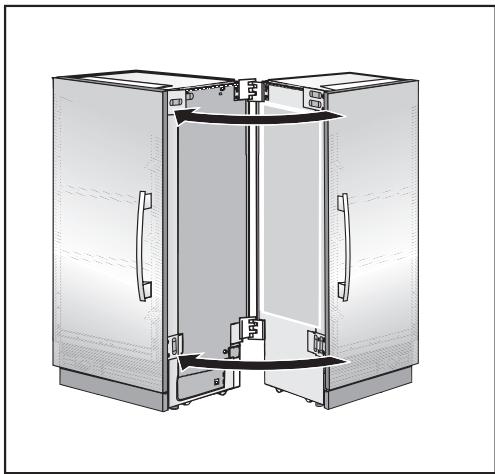

Poussez les apparèils l'un contre l'autre jusqu'à ce que les demi-charnières s'emboitent.

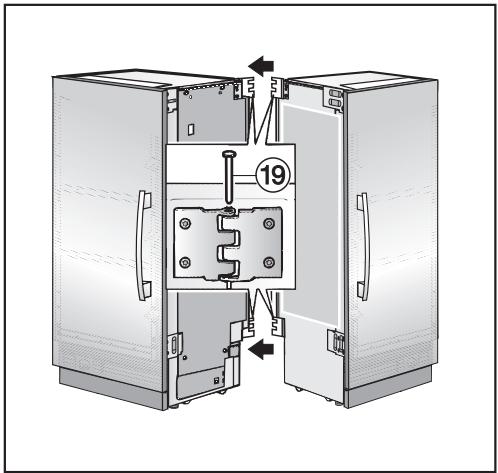

• Placez les attaches dans les charnières ⑲.

Poussez les apparèils l'un contre l'autre à l'avant le plus possible.

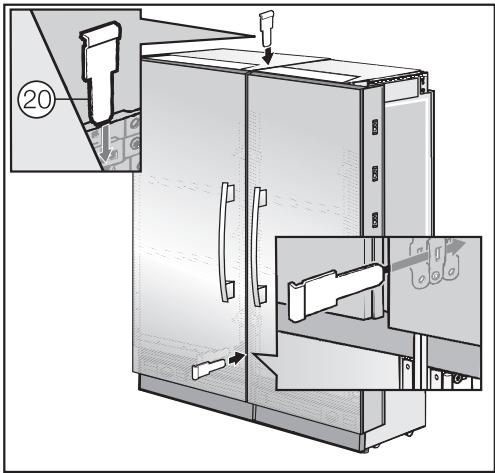

Une fois les apparciels l'un contre l'autre, placez le support métallique 20 sur les plaques inférieure et supérieure. Utilisez un outil pour pousser le support jusqu'au bout.

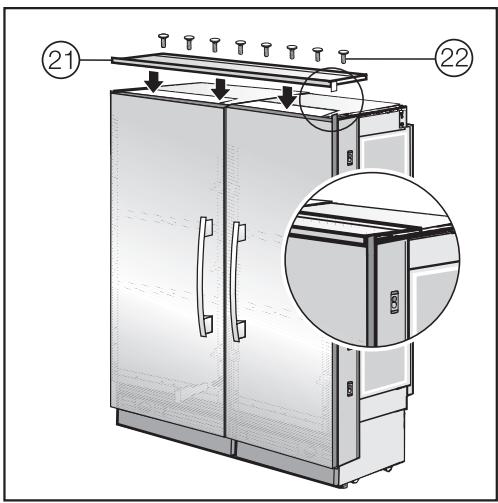

Placez le cadre supérieur au dessus de l'installation côte à côte, enforcez le dans les orifices et fixez le aux apparciels à l'aide des vis 22.

Fixer maintainant les deux apparciels au meuble. Rêférez-vous aux instructions d'installation de chaque apparéil.

Les cadres et les vis qui restent ne sont plus nécessaires pour proceder à une installation cote à cote.

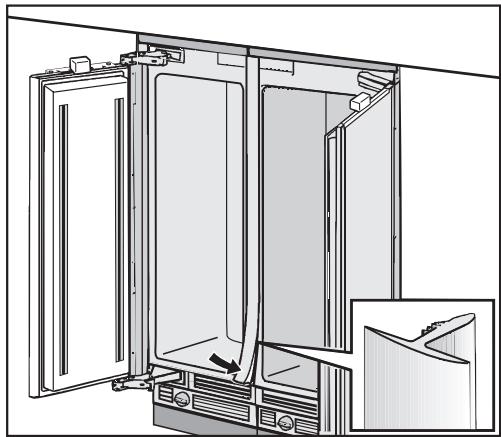

• Placez la baguette de recouvrement dans l'espace qui separe les deux apparéils.
