Tipo de producto	Refrigerador combinado
Marca	MIELE
Modelo	KF 1801 SF
Categoría	Refrigerador combinado empotrable
Refrigeración	Frío ventilado (NoFrost)
Congelación	Congelador con sistema NoFrost
Volumen total	Aprox. 340 litros
Volumen refrigerador	Aprox. 230 litros
Volumen congelador	Aprox. 110 litros
Clase climática	SN-ST (10°C a 38°C)
Alimentación eléctrica	220-240 V, 50 Hz
Potencia instalada	Aprox. 150 W
Dimensiones (Al x An x Pr)	177.2 x 55.9 x 55.0 cm
Peso neto	Aprox. 80 kg
Funciones principales	Refrigeración y congelación combinadas, sistema NoFrost, iluminación LED, pantalla digital
Limpieza y mantenimiento	Limpieza interior con agua tibia y detergente suave, mantenimiento de juntas
Seguridad	Bloqueo de controles, alarma de puerta abierta, seguridad niños
Piezas de repuesto y reparabilidad	Piezas disponibles a través del servicio postventa Miele, alta reparabilidad
Accesorios incluidos	Kit de yuxtaposición (opcional), baldas de vidrio, cajón para verduras, baldas de puerta
Garantía	2 años (conforme a la legislación)

Preguntas frecuentes - KF 1801 SF MIELE

¿Cómo instalar mi refrigerador combinado Miele KF 1801 SF lado a lado con otro aparato?

Para una instalación lado a lado, use el kit de yuxtaposición proporcionado. Siga las instrucciones del manual: retire los marcos de montaje, fije las bisagras de media y la placa de calefacción, luego conecte los aparatos. Se recomiendan dos personas.

¿Cuáles son las dimensiones exactas del KF 1801 SF?

Las dimensiones son aproximadamente 177,2 cm de altura, 55,9 cm de ancho y 55,0 cm de profundidad. Consulte la ficha técnica oficial para medidas precisas.

¿El refrigerador tiene sistema NoFrost?

Sí, el Miele KF 1801 SF está equipado con el sistema NoFrost en ambos compartimentos, refrigerador y congelador, lo que evita la formación de escarcha y reduce el mantenimiento.

¿Cómo ajustar la temperatura del refrigerador y del congelador?

Use los controles electrónicos en el panel frontal. Las temperaturas recomendadas son 4°C para el refrigerador y -18°C para el congelador. Consulte el manual para ajustes precisos.

¿Qué hacer si el aparato no enfría lo suficiente?

Verifique que la temperatura esté correctamente ajustada, que las puertas cierren bien, que las rejillas de ventilación no estén obstruidas y que el aparato no esté en modo de descongelación. Si el problema persiste, contacte al servicio postventa Miele.

¿Cómo limpiar el interior del refrigerador?

Desenchufe el aparato, retire los alimentos y las baldas. Limpie con un paño suave y agua tibia con detergente suave. Enjuague y seque. No use productos abrasivos.

¿Es posible invertir el sentido de apertura de las puertas?

Sí, las puertas de este modelo son reversibles. Consulte el manual de instalación para el procedimiento detallado de cambio de sentido de apertura.

¿Qué accesorios vienen incluidos con el KF 1801 SF?

El aparato incluye baldas de vidrio, un cajón para verduras, baldas de puerta y posiblemente un kit de yuxtaposición. Verifique el embalaje.

¿Cómo reemplazar la bombilla de iluminación?

La iluminación generalmente es LED no reemplazable. Si la iluminación es defectuosa, contacte al servicio técnico Miele. Si el aparato tiene una bombilla clásica, desenchufe, retire la cubierta y reemplace con una bombilla del mismo tipo (vea el manual).

¿Dónde puedo descargar el manual del Miele KF 1801 SF?

El manual está disponible en formato PDF de forma gratuita en el sitio notice-facile.com o en el sitio oficial de Miele. También puede solicitar una traducción a través del formulario en la página.

MANUAL DE USUARIO KF 1801 SF MIELE

Instalaciones adyacentes 15 sin división 15 ... con división 16

Accesorios y herramientas necesarias 16

Herramientas 16 Otros 16

Preparación de los aparatos 17 Instalación de la esterilla eléctrica 18 Conexión de los aparatos 19

Este equipo de combinaciones debe usarse en las instalaciones adyacentes de los siguientes modelos:

• K 18x1 SF, K 19x1 SF
• F 14x1 SF, F 18x1 SF, F 19x1 SF
• KF 18x1 SF, KF 19x1 SF -KWT16x1SF

Para la instalación adyacente de aparatos con frente de acero inoxidable, también necesitará un

Marco superior.

Comuníquese con Miele para obtener un marco superior del ancho necesario. El ancho del marco superior corresponde al ancho total de su combinación de aparatos adyacentes.

Antes de comenzar

Lea todas las instrucciones de este manual, al igual que las del manual que viene con su aparato antes de la instalación o uso.

El peso de este aparato se concentra en su parte superior y deben sujetarse para evitar la posibilidad de que se incline hacia adelante.

Mantenga las puertas cerradas hasta que el aparato esté completamente instalado y afianzado según las instrucciones de instalación.

Se deben usar dos personas para la instalación a fin de reducir el riesgo de lesiones o daños al producto.

Instalaciones adyacentes

...sin división

Si los aparatos se instalan directamente uno al lado del otro (sin una división), será necesario acoplarlos. También se debe instalar una alfombrilla térmica.

Esto ayudará a atar la condensación y evitará daños.

La instalación de la alfombrilla térmica aumenta el consumo de energía.

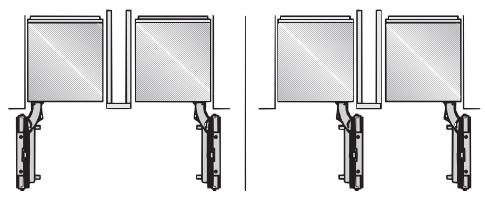

... con división

El grosor mínimo de la división es de 16 mm (5/8").

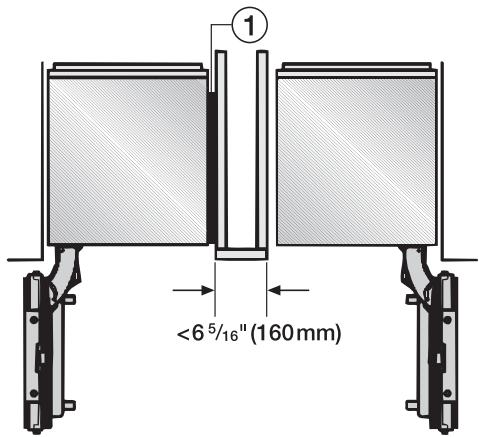

Si el grosor de la división entre los aparatos adyacentes es de 16 mm (5/8") a 160 mm (6 5/16"), cada uno de ellos deberá instalarse en forma individual dentro de su propia cavidad empleando los accesorios de montaje suministrados.

En este caso, lo único que necesitará es la alfombrilla térmica ① del "Equipo de combinación" para prevenir la condensación y evitar daños.

La instalación de la alfombrilla térmica aumenta el consumo de energía.

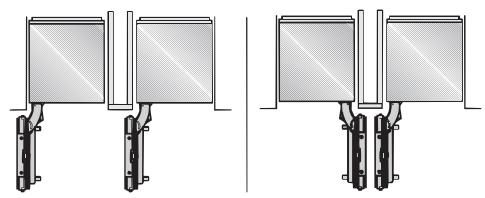

Al determinar las dimensiones de la división correspondiente al modelo, tenga en cuenta el grosor de las áreas frontales del mueble y las manijas de las puertas. Esto impedirá que las puertas se dañen si se abren al mismo tiempo.

Accesorios y herramientas necesarias

Para conectar la combinación de aparatos adyacentes, necesitará un marco superior, que podrá obtener de Miele.

Herramientas

• Destornillador con cabeza Torx T 20, broca Torx T 20 y portabrocas magnético
• Llave ajustable

Otros

• Diversos tamaños de brocas, adecuados para el material
• Pieza de material delgado (por ejemplo, linóleo) para proteger el piso contra daños
• Cinta adhesiva

Preparación de los aparatos

• Coloque los aparatos uno al lado del otro según la configuración prevista.

Saque los marcos de montaje ubicados en la parte superior e interior (lado de las manijas) de cada aparato.

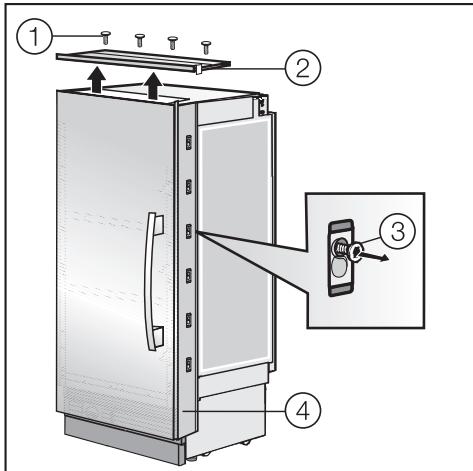

En cada aparato, saque los tornillos ① del marco de montaje superior ② y quite el marco sacándolo hacia arriba. Suelte los tornillos ③ girándolos un par de veces en el marco de montaje lateral ④ de cada aparato. Deslice cada marco de montaje ④ ligeramente hacia arriba y hacia afuera para sacarlo de su bisagra. - Apriete los tornillos ③ al máximo o quítelos.

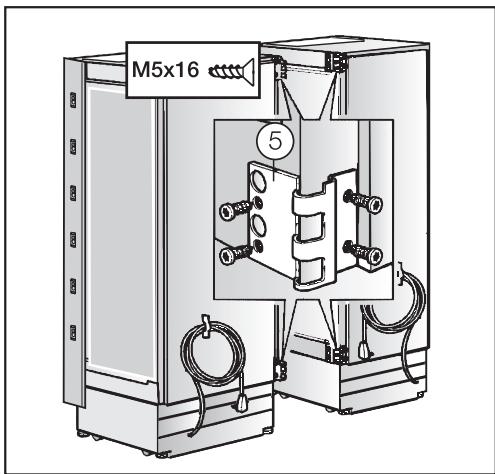

Tome cada mitad de las bisagras ⑤ del equipo para instalaciones adyacentes y atorníllelas a ambos aparatos.

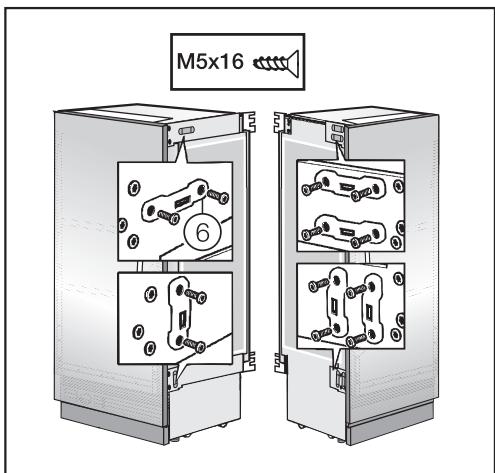

■ Atornille las placas laterales ⑥ a ambos aparatos. Examine la posición de los dos aparatos.

Instalación de la esterilla eléctrica

La esterilla térmica debe sujetarse sobre el lado derecho del aparato ubicado al lado izquierdo.

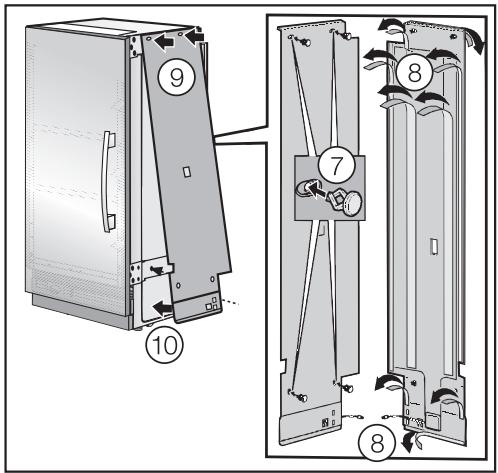

• Introduzca los pasadores a través de los orificios preparados ⑦. Jale y retire la tira de protección de la cinta adhesiva ⑧. Introduzca los pasadores en los orificios superiores, al tiempo que mantiene la esterilla térmica lejos de la parte inferior del aparato ⑨.
• Pegue la esterilla térmica en dirección de arriba hacia abajo e introduzca los pasadores inferiores en los orificios ⑩.

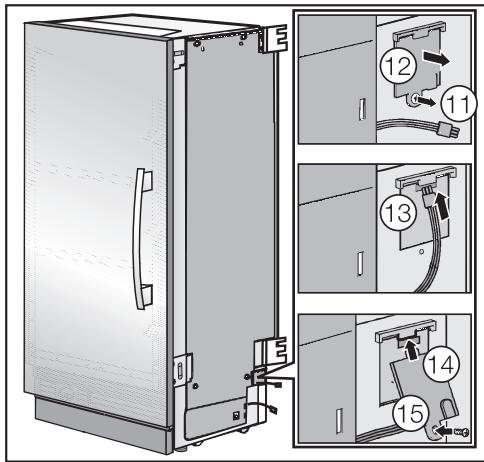

■ Afloje los tornillos de la caja de conexiones ⑪. Abra la caja de conexiones ⑫. Conecte el cable ⑬. Cierre la tapa de la caja de conexiones ⑭. Coloque y apriete los tornillos de la caja de conexiones ⑮.

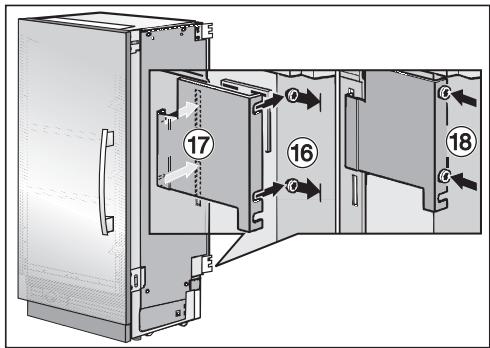

■ Afloje los tornillos de la parte posterior del aparato ⑯. No los desatornille totalmente. Cuelgue la tapa del cable de su bisagra en la alfombrilla térmica y, por abajo, empújela hacia los tornillos ⑰. Apriete los tornillos ⑱.

Conexión de los aparatos.

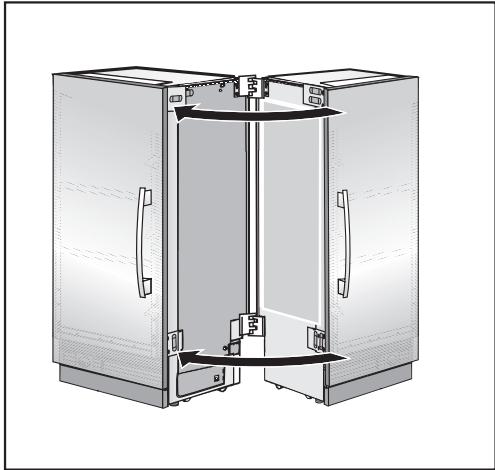

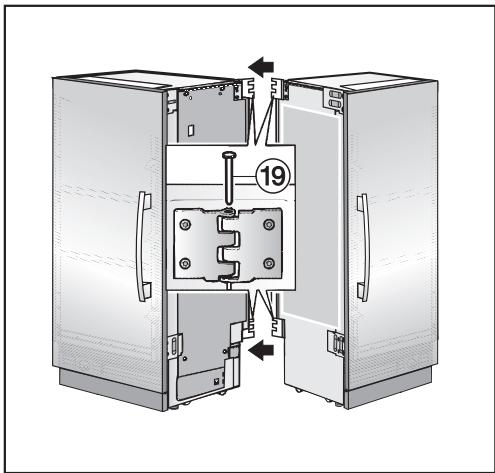

• Empuje los aparatos para acercarlos y hasta que las mitades de las bisagras se acoplen.

• Introduzca los pasadores ⑲ en las bisagras.

Acerque los aparatos lo máximo posible.

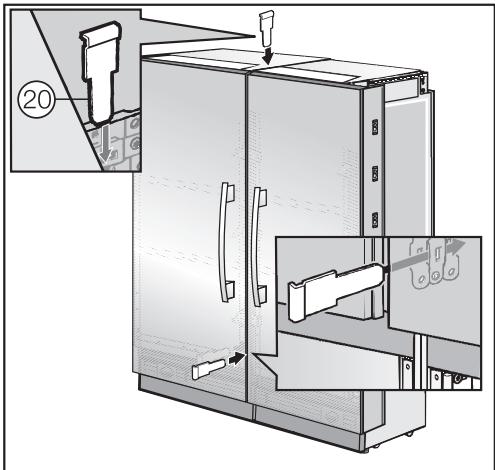

• Una vez unidos los aparatos, introduzca el puntal de metal ⑳ en las placas superior e inferior. Utilice una herramienta para empujar el puntal hasta insertarlo por completo.

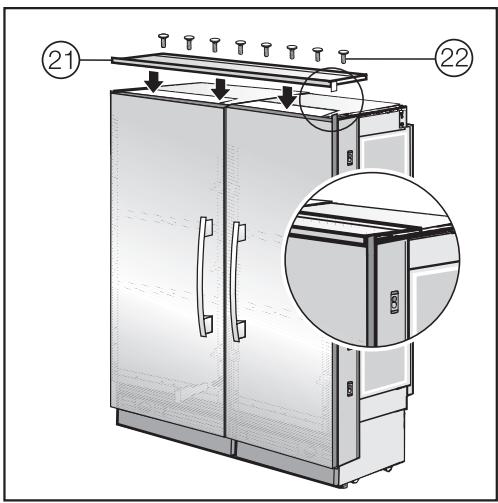

• Coloque el marco superior (21) en la combinación de aparatos adyacentes, enganchelo en los orificios y fíjelo a los aparatos con los tornillos (22).

Ahora sujete la combinación de aparatos a la cavidad de la instalación. Para obtener las instrucciones, consulte las instrucciones de instalación de cada aparato.

Los marcos y tornillos que quedan ya no son necesarios para la combinación de aparatos adyacentes.

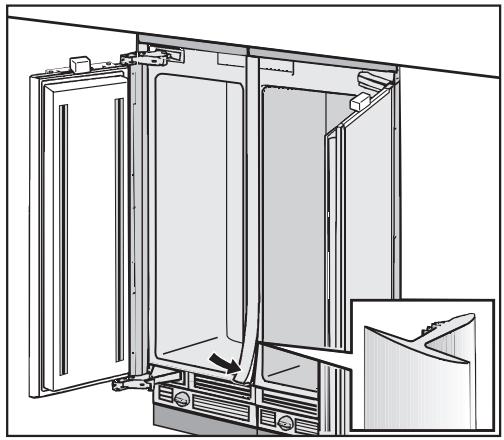

Introduzca la tira de recubrimiento en la juntera entre los aparatos.
