Tipo de producto	Refrigerador combinado
Características técnicas principales	Refrigerador con congelador en la parte inferior, tecnología No Frost, iluminación LED
Alimentación eléctrica	230 V, 50 Hz
Dimensiones aproximadas	Altura: 201 cm, Ancho: 60 cm, Profundidad: 65 cm
Peso	90 kg
Capacidad total	350 litros
Clase energética	A++
Funciones principales	Control de temperatura electrónico, modo vacaciones, alarma de puerta abierta
Mantenimiento y limpieza	Interior fácil de limpiar, superficies lisas, sistema de descongelación automática
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto Miele, servicio postventa recomendado
Seguridad	Bloqueo de seguridad, protección contra sobrecargas eléctricas
Información general útil	Garantía de 2 años, servicio al cliente Miele disponible, instalación recomendada por un profesional

Preguntas frecuentes - KF 1901 SF MIELE

¿Cómo ajustar la temperatura del refrigerador MIELE KF 1901 SF?

Para ajustar la temperatura, presione el botón de ajuste de temperatura en el panel de control y use las flechas para seleccionar la temperatura deseada. La temperatura recomendada para el refrigerador es de 4 °C.

El refrigerador hace ruido, ¿es normal?

Un ligero ruido es normal, especialmente durante el funcionamiento del compresor. Sin embargo, si el ruido es repentinamente más fuerte o diferente, verifique si el aparato está bien nivelado y que no haya objetos en contacto con los ventiladores.

¿Cómo descongelar el MIELE KF 1901 SF?

El modelo KF 1901 SF está equipado con un sistema de descongelación automática. Si nota una acumulación de hielo, verifique que el sistema funcione correctamente y que las salidas de aire no estén obstruidas.

¿Qué hacer si la iluminación interior no funciona?

Verifique primero si el aparato está encendido. Si la iluminación aún no funciona, reemplace la bombilla. Consulte el manual de usuario para obtener instrucciones sobre el reemplazo de la bombilla.

Los alimentos se echan a perder rápidamente, ¿qué hacer?

Verifique si la temperatura del refrigerador está ajustada correctamente. Asegúrese de que las puertas cierren bien y que los sellos estén en buen estado. Evite sobrecargar el refrigerador para permitir una adecuada circulación de aire.

¿Cómo limpiar el interior del refrigerador?

Para limpiar el interior, desenchufe el aparato, retire todos los alimentos y use una mezcla de agua tibia y jabón suave. Evite limpiadores abrasivos. Seque bien antes de volver a enchufar y colocar los alimentos.

¿Dónde encontrar el número de modelo del refrigerador?

El número de modelo generalmente se encuentra dentro de la puerta, en una etiqueta pegada en el costado o en la parte posterior del aparato.

¿Qué hacer si el refrigerador no enciende?

Verifique primero si el aparato está bien enchufado y si la toma de corriente funciona. Si todo está en orden pero el aparato aún no enciende, contacte al servicio de atención al cliente de MIELE.

MANUAL DE USUARIO KF 1901 SF MIELE

Heater/Merging Kit for SF models / Trousse de juxtaposition / Equipo de combinación para modelos SF

Para prevenir usos inadecuados, lea este instructivo antes de la instalación o utilización.

en....3

Before you begin 3

Side-by-side 3

Instalaciones adyacentes....15

... sin división ..... 15

... con división.... 16

Accesorios y herramientas necesarias 16

Herramientas 16

Otros....16

Preparación de los aparatos 17

Instalación de la esterilla eléctrica 18

Conexión de los aparatos 19

Este equipo de combinaciones debe usarse en las instalaciones adyacentes de los siguientes modelos:

Para la instalación adyacente de aparatos con frente de acero inoxidable, también necesitará un

Marco superior.

Comuníquese con Miele para obtener un marco superior del ancho necesario. El ancho del marco superior corresponde al ancho total de su combinación de aparatos adyacentes.

Antes de comenzar

Lea todas las instrucciones de este manual, al igual que las del manual que viene con su aparato antes de la instalación o utilización.

El peso de este aparato se concentra en su parte superior y debe sujetarse para evitar la posibilidad de que se incline hacia adelante.

Mantenga las puertas cerradas hasta que el aparato esté completamente instalado y afianzado según las instrucciones de instalación.

Se deben usar dos personas para la instalación a fin de reducir el riesgo de lesiones o daños al producto.

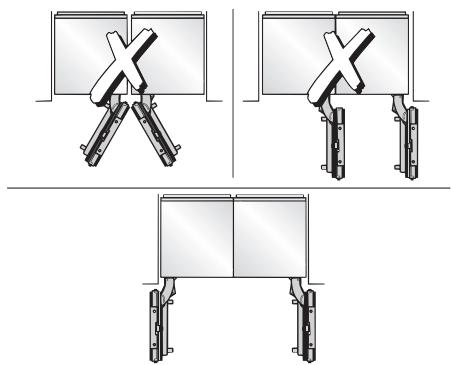

Instalaciones adyacentes

... sin división

Si los aparatos se instalan directamente uno al lado del otro (sin una división), será necesario acoplarlos. También se debe instalar una alfombrilla térmica. Esto ayudará a evitar la condensación y evitará daños.

La instalación de la alfombrilla térmica aumentará el consumo de energía.

... con división

El grosor mínimo de la división es de 16 mm (5/8").

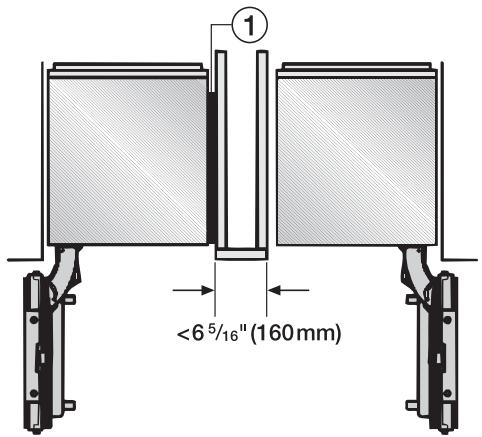

Si el grosor de la división entre los aparatos adyacentes es de 16 mm ( ^5/8 ) a 160 mm ( 6^5/16 ), cada uno de ellos deberá instalarse en forma individual dentro de su propia cavidad empleando los accesorios de montaje suministrados.

<6 5/16"(160mm)

En este caso, lo único que necesitará es la alfombrilla térmica ① del "Equipo de combinación" para prevenir la condensación y evitar daños.

La instalación de la alfombrilla térmica aumentará el consumo de energía.

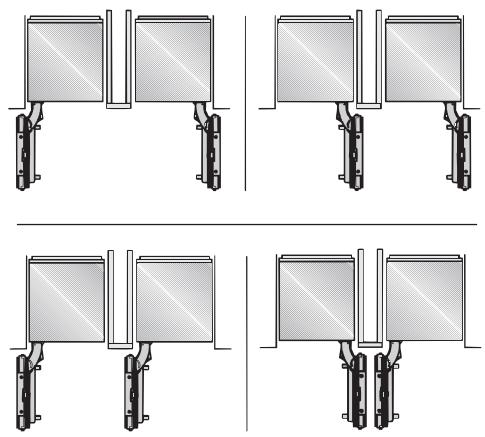

Al determinar las dimensiones de la división correspondiente al modelo 4, tenga en cuenta el grosor de las áreas frontales del mueble y las manijas de las puertas. Esto impedirá que las puertas se dañen si se abren al mismo tiempo.

Accesorios y herramientas necesarias

Para conectar la combinación de aparatos adyacentes, necesitará un marco superior, que podrá obtener de Miele.

Herramientas

• Desatornillador con cabeza Torx T 20
• Broca Torx T 20 y portabrocas magnético
• Llave ajustable

Otros

• Diversos tamaños de brocas, adecuados para el material
• Pieza de material delgado (por ejemplo, linóleo) para proteger el piso contra daños
• Cinta adhesiva

Preparación de los aparatos

■ Coloque los aparatos uno al lado del otro según la configuración prevista.

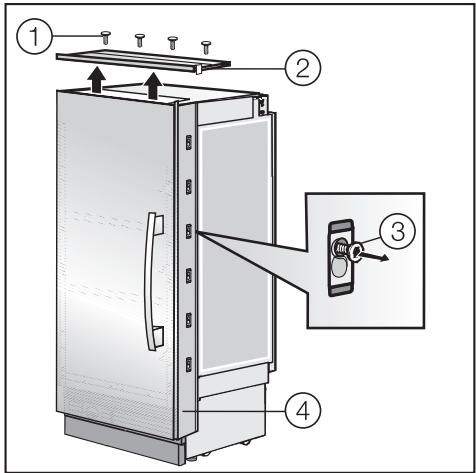

Saque los marcos de montaje ubicados en la parte superior e interior (lado de las manijas) de cada aparato.

■ En cada aparato, saque los tormillos ① del marco de montaje superior ② y quite el marco sacándolo hacia arriba.
■ Suelte los tornillos ③ girándolos un par de veces en el marco de montaje lateral ④ de cada aparato.
■ Deslice cada marco de montaje ④ ligeramente hacia arriba y luego hacia afuera para sacarlo de su bisagra.
■ Apriete los tornillos ③ al máximo o quítelos.

M5x16 ⑤

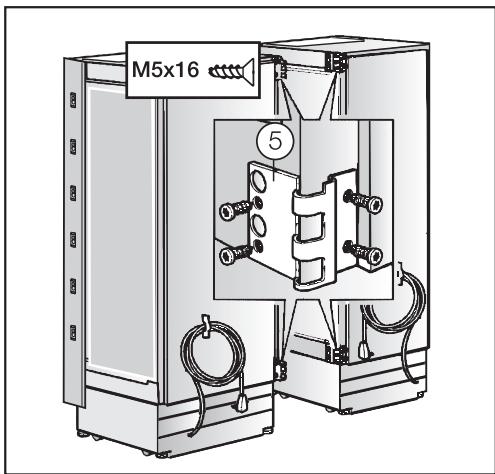

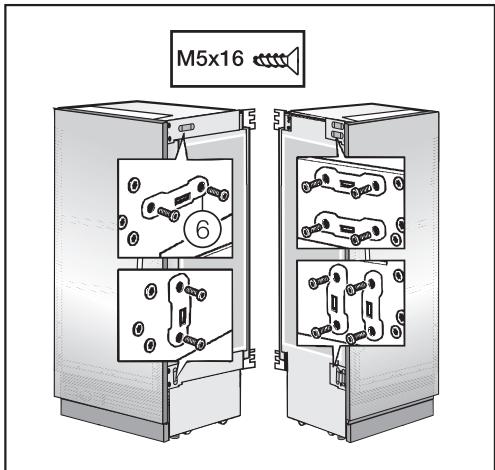

■ Tome cada mitad de las bisagras ⑤ del equipo para instalaciones adyacentes y atorníllelas a ambos aparatos.

M5x16

■ Atornille las placas laterales ⑥ a ambos aparatos. Examine la posición de los dos aparatos.

Instalación de la esterilla eléctrica

La esterilla térmica debe sujetarse sobre el lado derecho del aparato ubicado al lado izquierdo.

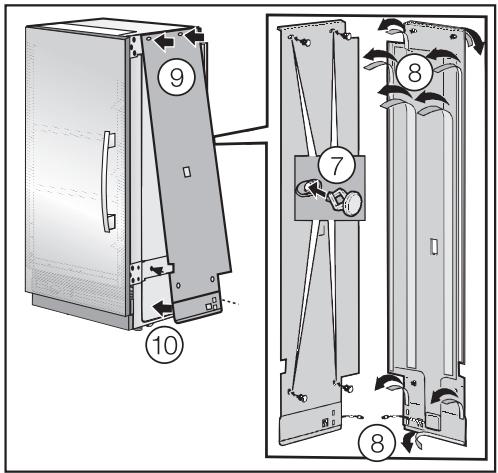

■ Introduzca los pasadores a través de los orificios preparados ⑦.
■ Jale y retire la tira de protección de la cinta adhesiva ⑧.
■ Introduzca los pasadores en los orificios superiores, al tiempo que mantiene la esterilla térmica lejos de la parte inferior del aparato ⑨.
■ Pegue la esterilla térmica en dirección de arriba hacia abajo e introduzca los pasadores inferiores en los orificios ⑩.

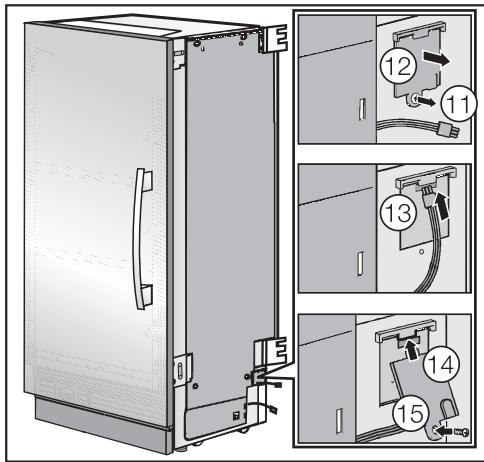

■ Afloje los tornillos de la caja de conexiones ⑪.
■ Abra la caja de conexiones ⑫.
■ Conecte el cable ⑬.
■ Cierre la tapa de la caja de conexiones ⑭.
■ Coloque y apriete los tornillos de la caja de conexiones ⑮.

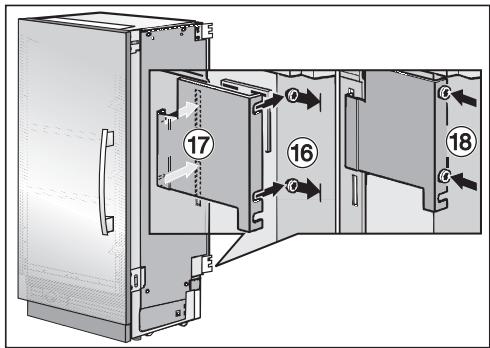

■ Afloje los tornillos de la parte posterior del aparato ⑯. No los desatornille totalmente.
■ Cuelgue la tapa del cable de su bisagra en la alfombrilla térmica y, por abajo, empújela hacia los tornillos ⑰.
■ Apriete los tornillos ^18 .

Conexión de los aparatos

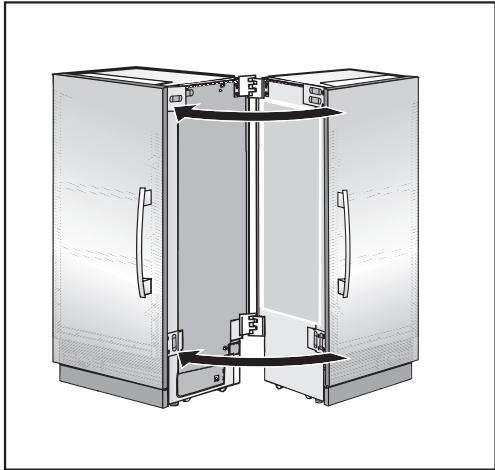

■ Empuje los aparatos para acercarlos y hasta que las mitades de las bisagras se acoplen.

19

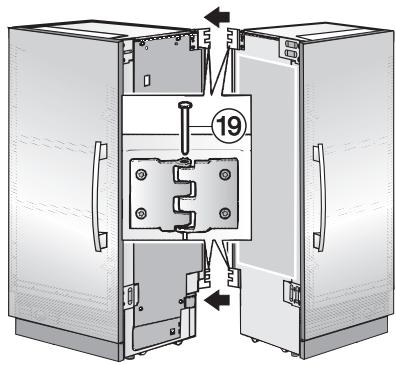

■ Introduzca los pasadores ⑲ en las bisagras.

■ Acerque los aparatos lo máximo posible.

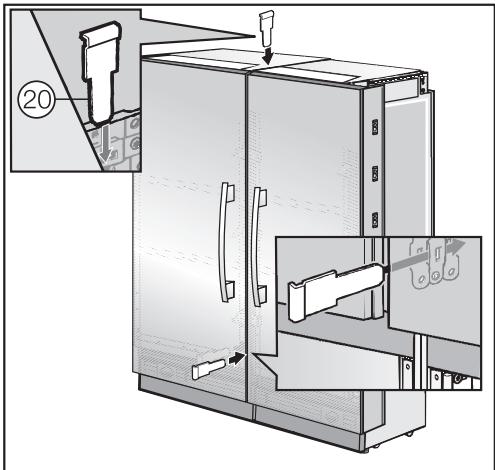

■ Una vez unidos los aparatos, introduzca el puntal de metal ⑳ en las placas superior e inferior. Utilice una herramienta para empujar el puntal hasta insertarla por completo.

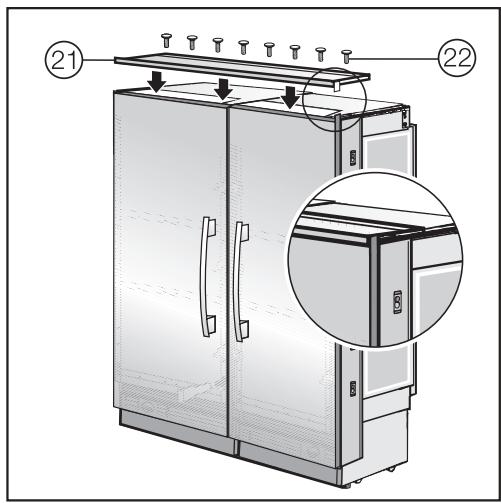

■ Coloque el marco superior ②1 en la combinación de aparatos adyacentes, engánchelo en los orificios y fijelo a los aparatos con los tornillos ②2.

Ahora sujete la combinación de aparatos a la cavidad de la instalación. Para obtener las instrucciones, consulte las instrucciones de instalación de cada aparato.

Los marcos y tornillos que quedan ya no son necesarios para la combinación de aparatos adyacentes.

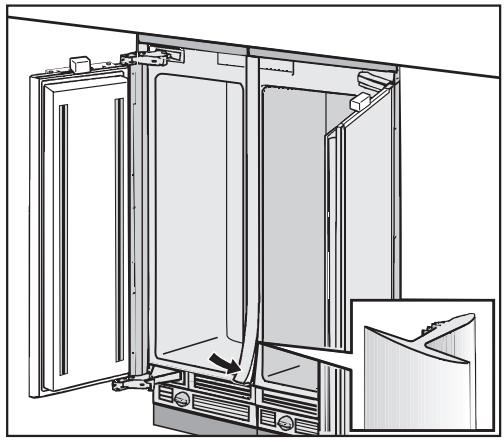

■ Introduzca la tira de recubrimiento en la juntura entre los aparatos.
