T90A06 - Lampe AXIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe LED
Marque	AXIS
Modèle	T90A06
Source lumineuse	LED intégrée
Puissance nominale	10 W
Tension d'alimentation	220-240 V ~ 50/60 Hz
Dimensions (L x l x h)	15 x 15 x 20 cm
Poids	0,5 kg
Matériau	Aluminium et plastique
Fonctions principales	Éclairage d'intérieur, variateur intégré
Indice de protection	IP20
Classe d'efficacité énergétique	Classe A+
Température de couleur	3000 K (blanc chaud)
Durée de vie	25 000 heures
Angle d'éclairage	120°
Installation	Montage mural ou sur pied (selon version)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter les distances de sécurité. Ne pas couvrir la lampe.
Pièces détachées et réparabilité	LED non remplaçable. Aucune pièce détachée disponible.
Informations générales	Usage intérieur uniquement. Convient pour salon, chambre, bureau.

FOIRE AUX QUESTIONS - T90A06 AXIS

Comment installer la lampe AXIS T90A06 ?

L'installation dépend du modèle : si elle est prévue pour un montage mural, fixez le support au mur à l'aide des chevilles fournies. Pour un modèle sur pied, assemblez le pied et placez la lampe sur une surface stable. Suivez le schéma de la notice.

Puis-je varier l'intensité lumineuse ?

Oui, la lampe AXIS T90A06 est équipée d'un variateur intégré. Utilisez le bouton ou la télécommande (si fournie) pour ajuster l'éclairage de 10 % à 100 %.

Quel type d'ampoule utiliser ?

La lampe est équipée d'une LED intégrée non remplaçable. Aucune ampoule supplémentaire n'est nécessaire.

La lampe chauffe-t-elle ?

Comme toute lampe LED, elle peut chauffer légèrement pendant le fonctionnement. Le boîtier en aluminium dissipe la chaleur. Évitez de la toucher après une longue utilisation.

Comment nettoyer la lampe ?

Débranchez la lampe avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez jamais de produits chimiques ou abrasifs.

Puis-je utiliser cette lampe à l'extérieur ?

Non, cette lampe est conçue pour un usage intérieur uniquement (indice IP20). Ne l'exposez pas à l'humidité ou à la pluie.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que la lampe est correctement branchée et que l'interrupteur est allumé. Si le problème persiste, testez une autre prise. Si rien ne fonctionne, contactez le service client.

Est-ce que la lampe est compatible avec un variateur externe ?

Non, le variateur est intégré. N'utilisez pas de variateur externe, cela pourrait endommager la lampe.

Quelle est la durée de vie de la LED ?

La LED intégrée a une durée de vie estimée à 25 000 heures, soit environ 12 ans d'utilisation quotidienne de 5 heures.

La lampe est-elle garantie ?

Oui, la lampe AXIS T90A06 est couverte par une garantie de 2 ans à compter de la date d'achat. Conservez votre ticket de caisse.

MODE D'EMPLOI T90A06 AXIS

Projecteur AXIS T90A

Vous trouverez dans ce guide des consignes d'installation pour l'AXIS T90A 2x/3x/4x. Le contenu de ce guide est le suivant :

1. Contenu de l'emballage. Voir ci-dessous.
2. Installation, à la page 13
3. Réglage, à la page 14
4. Caractéristiques du bloc d'alimentation, à la page 15
5. Caractéristiques de l'alimentation électrique, à la page 16
6. Dessins techniques, à la page 17

Contenu de l'emballage

• Projecteur AXIS T90A avec support
• Bloc d'alimentation
• Guide d'installation

Vue d'ensemble

Couper le courant avant de déposer le couvercle

Monter le bloc d'alimentation sur une surface plane

Installer dans un endroit bien aéré

Ne pas fixer la lampe en continu

Les spécifications sont susceptibles d'être modifiées sans préavis.

Installation

Procédez comme suit pour l'installation :

1. Montez le projecteur.
2. Montez le bloc d'alimentation.

3. Augmentez ou réduisez la longueur de câble, selon le cas.

4. Branchez la sortie DEL.

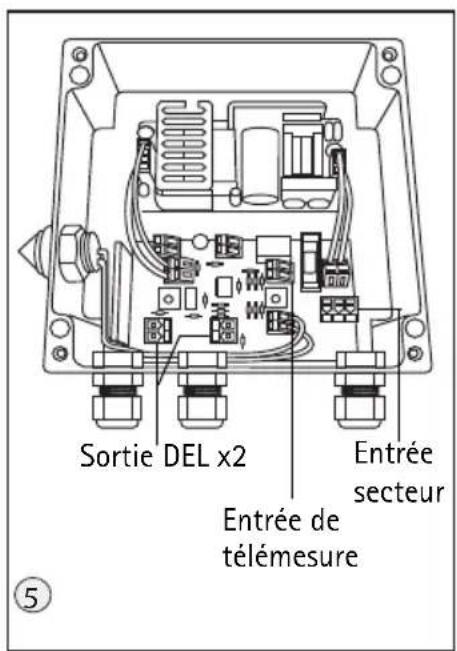

5. Réglez le bloc d'alimentation et la télémesure si besoin est. (L'entrée de la télémesure est utilisée lorsqu'il est nécessaire de contrôler le projecteur à distance.)

6. Branchez l'alimentation secteur.

Réglage

Procédez comme suit pour régler le projecteur.

1. Il est conseillé de régler le projecteur de nuit.
2. Réglez l'éclairage à la verticale de façon à éclairer la zone cible.
3. Réglez l'éclairage à l'horizontale à l'aide du boulon de réglage de l'éclairage adaptatif, de façon à ce qu'il corresponde au champ de vision de la caméra.
4. Serrez tous les raccords.

ATTENTION : ne desserrez pas totalement le boulon.

Réglez l'éclairage de façon à ce qu'il corresponde au champ de vision de la caméra.

Caractéristiques du bloc d'alimentation

Série infrarouge

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A	2x AXIS T90A 1x
Entrée CA 100-240 universel < 80 W		CA 100-240 universel <40 W	CA 100-240 universel < 20 W	CA 100-240 universel < 10 W
Fusible 2,5 A - protection contre les surtensions		2,5 A - protection contre les surtensions	1 A - protection contre les surtensions	1 A - protection contre les surtensions
Sortie 4,4 A à 13,5 V 2,4 A à 13,5V 1 A à 13,5 V 0,5 A à 13,5 V
Puissance réglable	10% - 100% 10% - 100% 10% - 100% 10% - 100%
Poids 1,85 kg 1,65 kg 0,9 kg 0,8 kg
Dimensions L x l x P	160 x 160 x 81 160 x 160 x 81 160 x 100 x 61 160 x 100 x 61
Dimensions de perçage	4 trous M4 de 145 x 123 mm	4 trous M4 de 145 x 123 mm	4 trous M4 de 145 x 63 mm	4 trous M4 de 145 x 63 mm

Série lumière blanche

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A	2x AXIS T90A 1x
Entrée CA 100-240	universel < 80 W	CA 100-240 universel <40 W	CA 100-240 universel < 20 W	CA 100-240 universel < 10 W
Fusible	2,5 A – protection contre les surtensions	2,5 A – protection contre les surtensions	1 A – protection contre les surtensions	1 A – protection contre les surtensions
Sortie	4,4 A à 14 V	2,8 A à 14 V 1,4 A à	14 V 0,7 A à 14 V
Puissance réglable	10% - 100%	10% - 100% 10% -	100% 10% - 100%
Poids	1,85 kg 1,65 kg 0,9 kg	0,8 kg
Dimensions L x l x P	160 x 160 x 81	160 x 160 x 81	160 x 100 x 61	160 x 100 x 61
Dimensions de perçage	4 trous M4 de 145 x 123 mm	4 trous M4 de 145 x 123 mm	4 trous M4 de 145 x 63 mm	4 trous M4 de 145 x 63 mm

Caractéristiques de l'alimentation électrique

Les caractéristiques de l'alimentation électrique sont les suivantes :

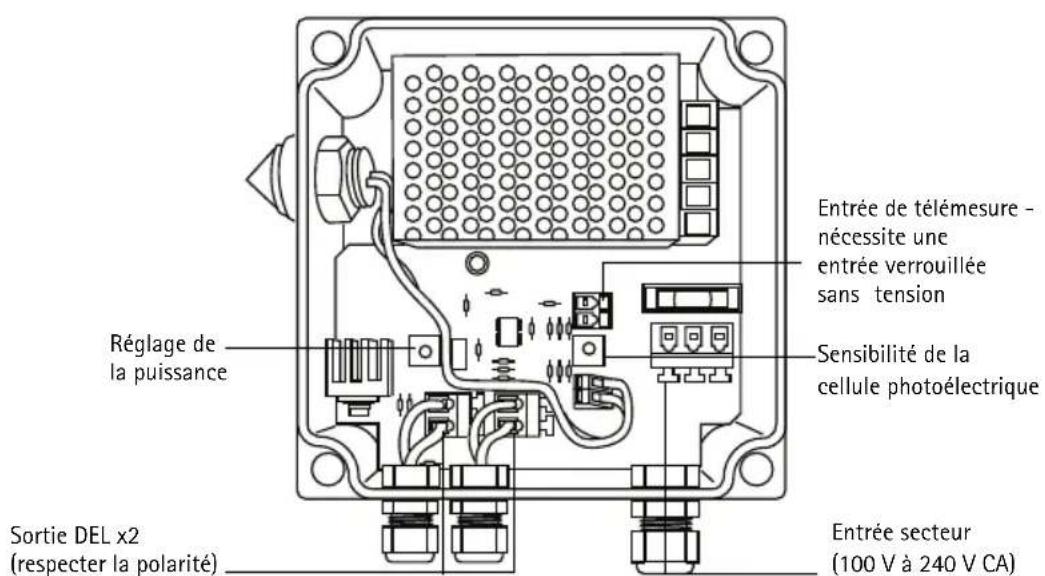

• Cellule photoélectrique réglable
- Puissance réglable
- Entrée de télémesure
- Contact suiveur de cellule photoélectrique (bloc d'alimentation supérieur uniquement)
- Sortie 12 V CC (bloc d'alimentation supérieur uniquement)

Schémas de câblage

Infrarouge et lumière blanche Modèles AXIS T90A 4x/3x

Infrarouge et lumière blanche Modèles AXIS T90A 2x/1x

Dessins techniques

Supports standard

Montage mural Montage sur PTZ Montage sur dôme Montage sur pied

Pour tout complément d'information sur les supports en option, rendez-vous sur www.axis.com

AXIS T90A Strahler
