MANUALE UTENTE T90A06 AXIS
La presente guida spiega come installare il sistema di illuminazione AXIS T90A 2x/3x/4x. La guida fornisce informazioni sui seguenti argomenti:
- Contenuto della confezione; vedere le sezioni seguenti
- Installazione, alla pagina 29
- Configurazione, alla pagina 30
- Specifiche tecniche dell'alimentatore, alla pagina 31
- Caratteristiche dell'alimentatore, alla pagina 32
- Disegni tecnici, alla pagina 33
Contenuto della confezione
- Illuminatore AXIS T90A Illuminator con staffa
- Alimentatore (PSU)
- Guida all'installazione
Panoramica
automatico)
Isolare sempre
l'alimentazione
prima di rimuovere
la copertura
Montare l'alimentatore
su una superficie piana
Installare in un
luogo ben
ventilato
Non fissare
continuativamente
la lampada
Le specifiche tecniche possono essere modificate senza preavviso.
Installazione
Attenersi alla seguente procedura per installare il sistema di illuminazione:
- Montare il sistema di illuminazione.
- Montare l'alimentatore.
-
Incrementare o ridurre la lunghezza del cavo, a seconda delle necessità.
-
Collegare l'uscita del LED.
-
Regolare l'alimentatore e il dispositivo di telemetria, se richiesto. L'ingresso del dispositivo di telemetria può essere usato per comandare remotamente il dispositivo di illuminazione.
-
Collegare i cavi.
Configurazione
Attenersi alla seguente procedura per configurare il sistema di illuminazione:
- Se possibile, configurare il sistema di illuminazione durante le ore notturne.
- Regolare il fascio luminoso verticale in modo da illuminare l'area desiderata.
- Regolare il fascio luminoso orizzontale in modo che l'illuminazione corrisponda a quella del campo visivo della telecamera.
- Serrare tutti i collegamenti.
ATTENZIONE! Non allentare completamente il bullone.
Adattare il livello di illuminazione al campo visivo della telecamera.
Specifiche tecniche dell'alimentatore
Serie a infrarossi
| AXIS T90A 4x AXIS | T90A 3x AXIS T90A | 2x AXIS T90A 1x | ||
| Ingresso 100-240 V CA, | universale < 80 W | 100-240 V CA, universale < 40 W | 100-240 V CA, universale < 20 W | 100-240 V CA, universale < 10W |
| Fusibile 2,5 A con protezione | contro la sovracorrente transitoria | 2,5 A con protezione contro la sovracorrente transitoria | 1 A con protezione contro la sovracorrente transitoria | 1 A con protezione contro la sovracorrente transitoria |
| Uscita 4,4 A a 13,5 V 2,4 | A a 13,5V 1 A a 13,5 V 0 | 5 A a 13,5 V | ||
| Potenza regolabile 10% | - 100% 10% - 100% 10% | - 100% 10% - 100% | ||
| Peso 1,85 kg 1,65 kg 0,9 kg 0,8 kg | ||||
| Dimensioni (lunghezza x larghezza x profondità) | 160 x 160 x 81 160 x 1 | 60 x 81 160 x 100 x 61 | 60 x 100 x 61 | |
| Dimensioni dei fori | 4 fori M4 di dimensioni pari a 145 x 123 mm | 4 fori M4 di dimensioni pari a 145 x 123 mm | 4 fori M4 di dimensioni pari a 145 x 63 mm | 4 fori M4 di dimensioni pari a 145 x 63 mm |
Sistema di illuminazione con luce bianca
| AXIS T90A 4x | AXIS T90A 3x | AXIS T90A 2x | AXIS T90A 1x | |
| Ingresso | 100-240 V CA, universale < 80 W | 100-240 V CA, universale < 40 W | 100-240 V CA, universale < 20 W | 100-240 V CA, universale < 10 W |
| Fusibile | 2,5 A con protezione contro la sovracorrente transitoria | 2,5 A con protezione contro la sovracorrente transitoria | 1 A con protezione contro la sovracorrente transitoria | 1 A con protezione contro la sovracorrente transitoria |
| Uscita | 4,4 A a 14 V | 2,8 A a 14 V | 1,4 A a 14 V | 0,7 A a 14 V |
| Potenza regolabile | 10% - 100% | 10% - 100% | 10% - 100% | 10% - 100% |
| Peso | 1,85 kg | 1,65 kg | 0,9 kg | 0,8 kg |
| Dimensioni (lunghezza x larghezza x profondità) | 160 x 160 x 81 160 x 160 x 81 | 160 x 100 x 61 | 160 x 100 x 61 | x 61 |
| Dimensioni dei fori | 4 fori M4 di dimensioni pari a 145 x 123 mm | 4 fori M4 di dimensioni pari a 145 x 123 mm | 4 fori M4 di dimensioni pari a 145 x 63 mm | 4 fori M4 di dimensioni pari a 145 x 63 mm |

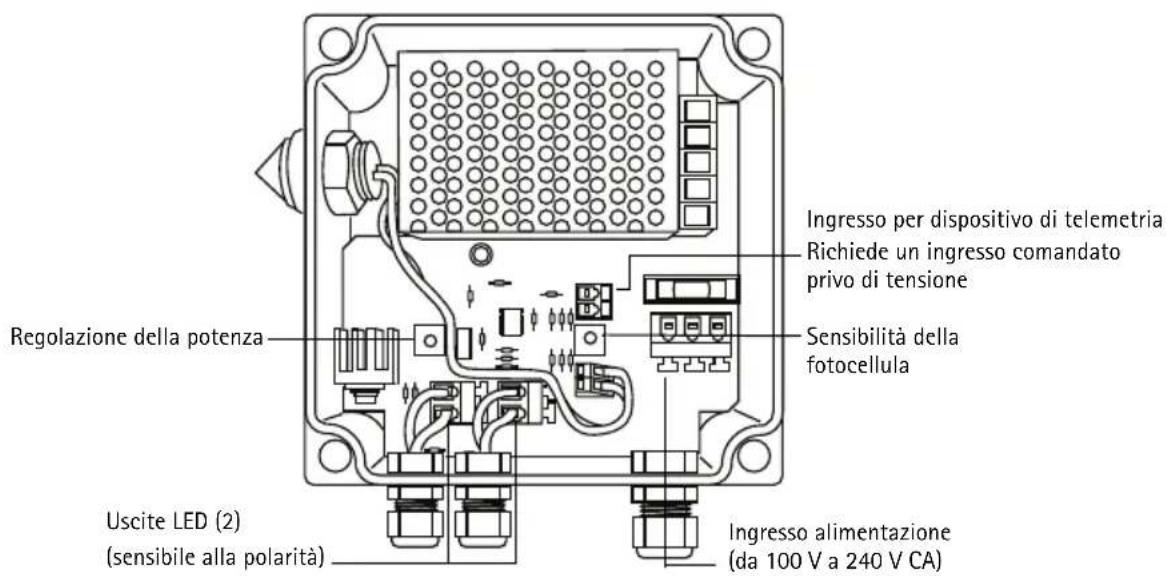

Caratteristiche dell'alimentatore
Le caratteristiche dell'alimentatore sono le seguenti:
- Fotocellula regolabile
- Potenza regolabile
- Ingresso per dispositivo di telemetria
- Fotocellula comandata da contatto (solo modello Premium)
• Uscita a 12V CC (solo modello Premium)
Schemi elettrici
Modelli AXIS T90A 4x/3x con luce a infrarossi e bianca
Modelli AXIS T90A 2x/1x con luce a infrarossi e bianca

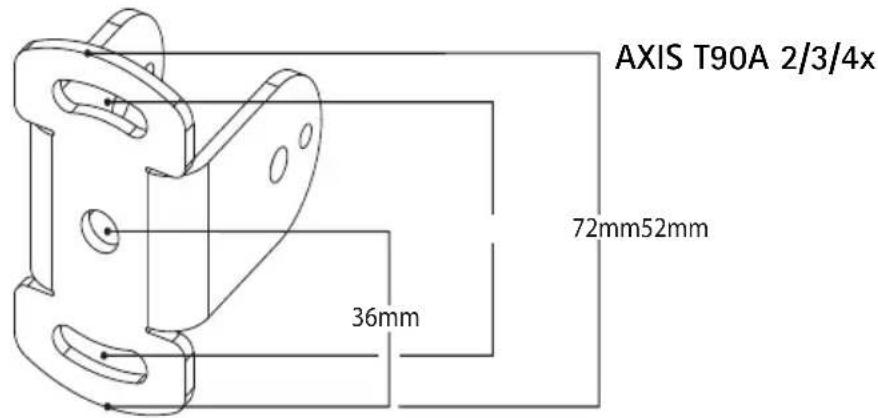

Disegni tecnici
Staffe standard
Per ulteriori informazioni sulle staffe opzionali, visitare il sito web www.axis.com.
