BEDIENUNGSANLEITUNG T90A06 AXIS

Dieses Handbuch enthält Anweisungen zur Montage des AXIS T90A 2x/3x/4x. Es behandelt folgende Themen:

1. Inhalt des Produktpakets. Siehe unten.
2. Installation, auf Seite 21
3. Ausrichtung, auf Seite 22
4. SVE-Spezifikationen, auf Seite 23
5. Merkmale der Stromversorgung, auf Seite 24
6. Technische Zeichnungen, auf Seite 25

Inhalt des Produktpakets.

• AXIS T90A Strahler mit Halterung
• Stromversorgungseinheit (SVE)
- Installationsanleitung

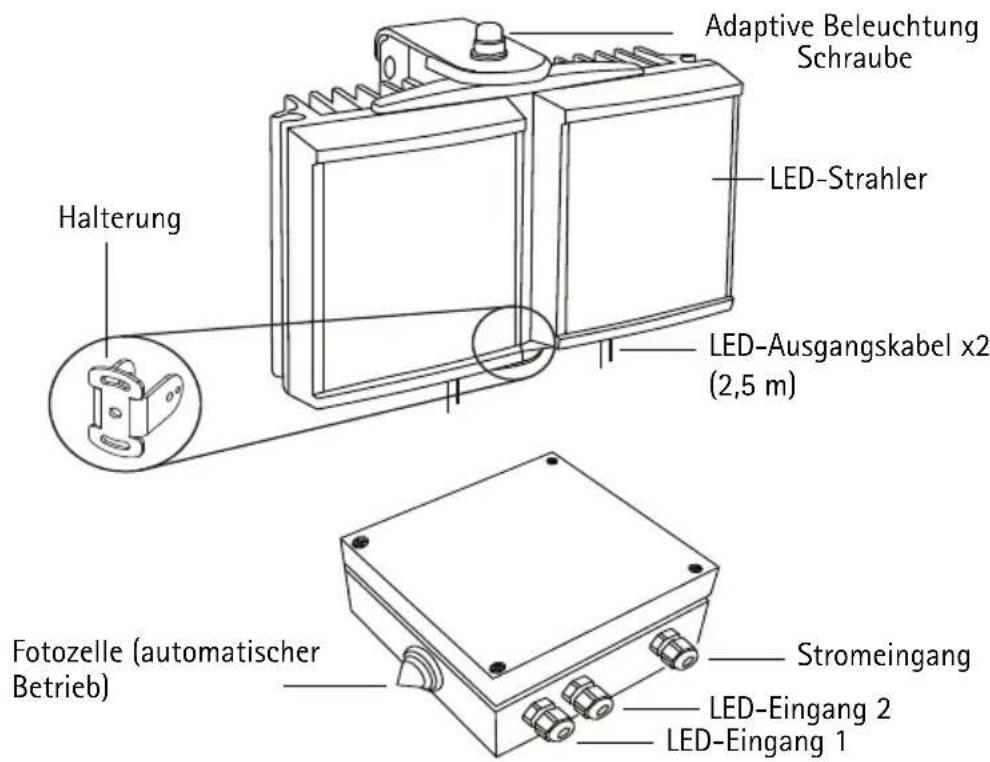

Überblick

Stromversorgungseinheit (SVE)

Vor dem Abnehmen der Abdeckung vom Netz trennen

SVE auf flacher Oberfläche befestigen

In gut belüftetem Bereich Bereich

Nicht dauerhaft in Lampe schauen

Die Spezifikationen können jederzeit ohne Vorankündigung geändert werden.

Installation

Führen Sie folgende Schritte zur Installation aus:

1. Montieren Sie den Strahler.
2. Montieren Sie die SVE.
3. Passen Sie bei Bedarf die Kabellänge an.

4. Schließen Sie die LED-Ausgänge an.

5. Passen Sie bei Bedarf die SVE und die Telemetrie an. (Der Telemetrie-Eingang wird verwendet, wenn Sie den Strahler fernsteuern möchten.)

6. Schließen Sie die Stromversorgung an.

Ausrichtung

Führen Sie folgende Schritte aus, um den Strahler auszurichten.

1. Es wird empfohlen, den Strahler bei Nacht auszurichten.
2. Passen Sie den Lichtstrahl vertikal an, um den Zielbereich auszuleuchten.
3. Passen Sie den Lichtstrahl horizontal über die Schraube für die adaptive Beleuchtung an, so dass er genau dem Sichtfeld der Kamera entspricht.
4. Ziehen Sie alle Schrauben fest.

VORSICHT: Die Schraube nicht ganz lösen.

Beleuchtung auf Sichtfeld der Kamera abstimmen

SVE-Spezifikationen

Infrarot-Serie

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A 2x	AXIS T90A 1x
Eingang AC 100	-240universal < 80 W	AC 100-240universal < 40 W	AC 100-240universal < 20 W	AC 100-240universal < 10 W
Sicherung	2,5 A "Anti-Surge"	2,5 A "Anti-Surge"	1 A "Anti-Surge"	1 A "Anti-Surge"
Ausgang	4,4 A bei 13,5 V	2,4 A bei 13,5 V	1 A bei 13,5 V	0,5 A bei 13,5 V
Einstellbare Stromstärke	10% - 100% 10% - 100% 10% - 100% 10% - 100%
Gewicht 1,85 kg	1,65 kg 0,9 kg 0,8 kg
Abmessungen L x B x T	160 x 160 x 81 160 x 160 x 81 160 x 100 x 61 160 x 100 x 61
Bohrmaße 4 x M4-Löcher bei 145 x 123 mm	4 x M4-Löcher bei 145 x 123 mm	4 x M4-Löcher bei 145 x 63 mm	4 x M4-Löcher bei 145 x 63 mm

Weißlicht-Serie

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A 2x	AXIS T90A 1x
Eingang AC 100	-240universal < 80 W	AC 100-240universal < 40 W	AC 100-240universal < 20 W	AC 100-240universal < 10 W
Sicherung	2,5 A "Anti-Surge"	2,5 A "Anti-Surge"	1 A "Anti-Surge"	1 A "Anti-Surge"
Ausgang	4,4 A bei 14 V	2,8 A bei 14 V	1,4 A bei 14 V	0,7 A bei 14 V
Einstellbare Stromstärke	10% - 100% 10% - 100%	10% - 100%	10% - 100%
Gewicht 1,85 kg	1,65 kg	0,9 kg 0,8 kg
Abmessungen L x B x T	160 x 160 x 81	160 x 160 x 81	160 x 100 x 61	160 x 100 x 61
Bohrmaße 4 x M	M4-Löcher bei 145 x 123 mm	4 x M4-Löcher bei 145 x 123 mm	4 x M4-Löcher bei 145 x 63 mm	4 x M4-Löcher bei 145 x 63 mm

Merkmale der Stromversorgung

Die Stromversorgungseinheit enthält folgende Komponenten:

• Einstellbare Fotozelle
• Einstellbare Stromstärke
• Telemetrie-Eingang
• Fotozellen-Anschlusskontakt (nur Premium)
  • 12 V Gleichstrom-Ausgang (nur Premium)

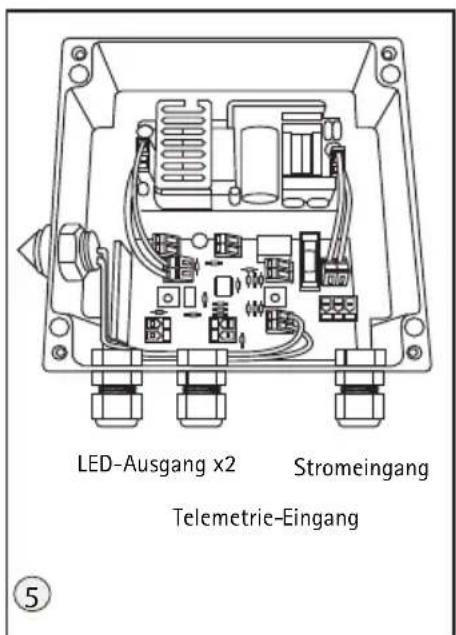

Stromversorgungsgrafiken

Infrarot- und Weißlicht- AXIS T90A 2x/1x-Modelle

Technische Zeichnungen

Standardhalterungen

Optionale Halterungen

Wandhalterung
PTZ-Halterung
Dome-Halterung Mast-Halterung

Weitere Informationen zu optionalen Halterungen finden Sie unter www.axis.com.
