T90A01 - Lampe AXIS - Kostenlose Bedienungsanleitung

Produkttyp	LED-Lampe
Marke	AXIS
Modell	T90A01
Abmessungen (L x B x H)	200 x 150 x 100 mm
Gewicht	500 g
Stromversorgung	Netz 220-240 V AC, 50/60 Hz
Leistung	10 W
Lichtstrom	800 lumens
Farbtemperatur	4000 K (neutralweiß)
Schutzart	IP44
Hauptfunktionen	LED-Beleuchtung, integrierter Bewegungsmelder, Wahl der Modi (Nachtlicht, volle Leistung, Timer)
Material	Aluminium und Polycarbonat
Montage	Wandmontage oder auf Ständer (im Lieferumfang)
Lebensdauer LED	25.000 Stunden
Pflege und Reinigung	Vor der Reinigung vom Netz trennen. Ein weiches, trockenes Tuch verwenden. Keine Lösungsmittel verwenden.
Sicherheit	Nicht direkt in die Lichtquelle blicken. Nicht in Wasser tauchen. Geeignet für den Innen- und geschützten Außenbereich.
Ersatzteile und Reparierbarkeit	Integrierte LED nicht austauschbar. Keine Ersatzteile verfügbar. Bei Defekt Gerät ersetzen.
Garantie	2 Jahre
Lieferumfang	Lampe, Wandhalterung, Schrauben und Dübel, Bedienungsanleitung

Häufig gestellte Fragen - T90A01 AXIS

Wie installiere ich die Lampe AXIS T90A01?

Befestigen Sie die Wandhalterung mit den mitgelieferten Schrauben und Dübeln. Clipsen Sie die Lampe auf die Halterung. Schließen Sie das Netzkabel an eine Steckdose an.

Kann ich die Lampe im Freien verwenden?

Ja, die Lampe hat die Schutzart IP44, geeignet für den Außeneinsatz unter Dach (nicht direkt Regen ausgesetzt).

Wie stelle ich den Bewegungsmelder ein?

Der Melder ist vorprogrammiert. Drehen Sie den Knopf unter der Lampe, um die Empfindlichkeit und die Leuchtdauer einzustellen (von 10 Sekunden bis 5 Minuten).

Was tun, wenn die Lampe nicht leuchtet?

Überprüfen Sie, ob die Steckdose funktioniert und die Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass der gewählte Modus nicht Timer ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Blinkt die Lampe normal?

Ein leichtes Blinken kann beim Einschalten auftreten. Wenn das Blinken anhält, trennen Sie die Lampe für 10 Sekunden vom Netz und schließen Sie sie wieder an.

Wie reinige ich die Lampe?

Trennen Sie die Lampe vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Scheuermittel oder Lösungsmittel.

Wie hoch ist die Lebensdauer der LED?

Die LED hat eine geschätzte Lebensdauer von 25.000 Stunden, das entspricht etwa 11 Jahren bei täglicher Nutzung von 6 Stunden.

Kann ich die LED-Lampe ersetzen?

Nein, die LED ist integriert und nicht austauschbar. Am Ende der Lebensdauer muss die gesamte Lampe ersetzt werden.

Wird die Lampe heiß?

Eine leichte Erwärmung im Betrieb ist normal. Decken Sie die Lampe nicht ab und sorgen Sie für Belüftung um das Gerät.

Wie kontaktiere ich den AXIS-Kundendienst?

Besuchen Sie die offizielle AXIS-Website, um die Kontaktdaten des technischen Supports zu finden. Halten Sie die Modellnummer T90A01 bereit.

BEDIENUNGSANLEITUNG T90A01 AXIS

Dieses Handbuch enthält Anweisungen zur Montage des AXIS T90A 2x/3x/4x. Es behandelt folgende Themen:

1. Inhalt des Produktpakets. Siehe unten.
2. Installation, auf Seite 21
3. Ausrichtung, auf Seite 22
4. SVE-Spezifikationen, auf Seite 23
5. Merkmale der Stromversorgung, auf Seite 24
6. Technische Zeichnungen, auf Seite 25

Inhalt des Produktpakets.

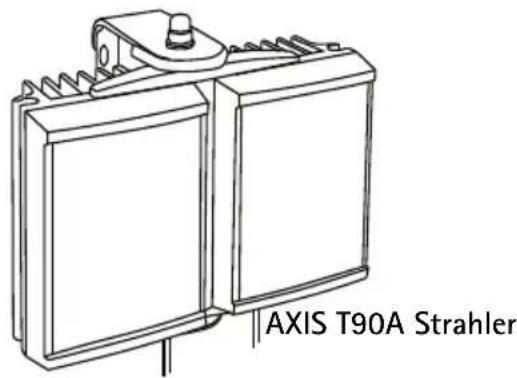

• AXIS T90A Strahler mit Halterung
• Stromversorgungseinheit (SVE)
- Installationsanleitung

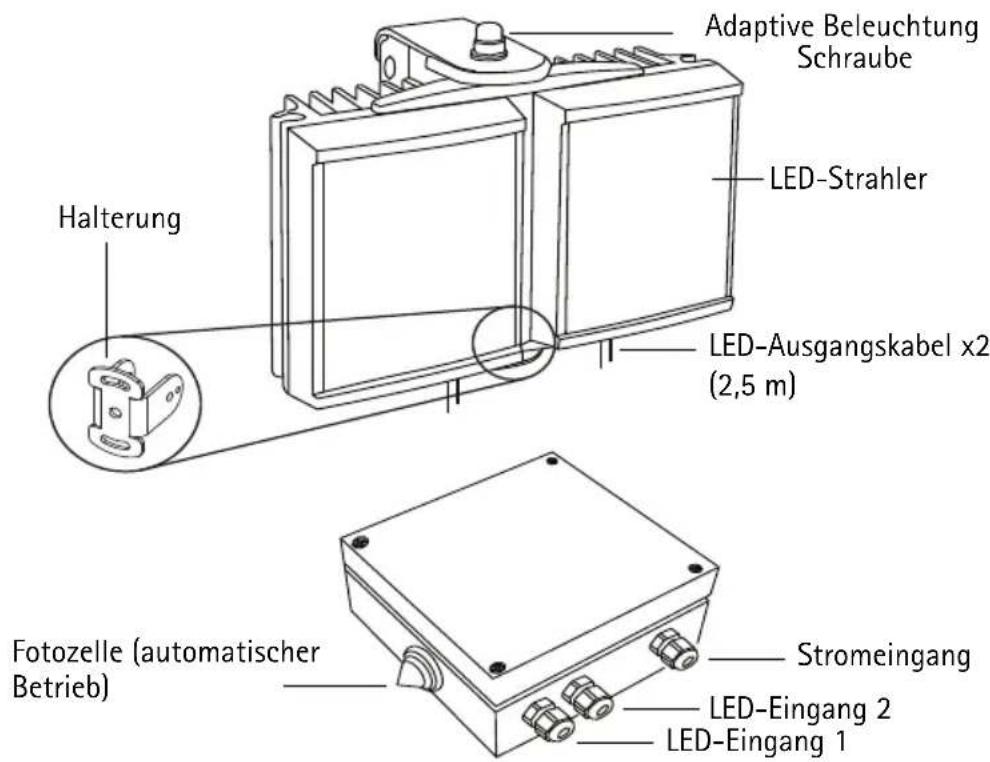

Überblick

Stromversorgungseinheit (SVE)

Vor dem Abnehmen der Abdeckung vom Netz trennen

SVE auf flacher Oberfläche befestigen

In gut belüftetem Bereich Bereich

Nicht dauerhaft in Lampe schauen

Die Spezifikationen können jederzeit ohne Vorankündigung geändert werden.

Installation

Führen Sie folgende Schritte zur Installation aus:

1. Montieren Sie den Strahler.
2. Montieren Sie die SVE.
3. Passen Sie bei Bedarf die Kabellänge an.

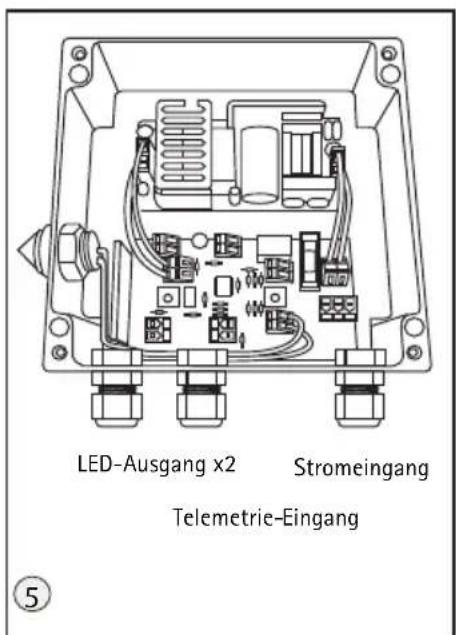

4. Schließen Sie die LED-Ausgänge an.

5. Passen Sie bei Bedarf die SVE und die Telemetrie an. (Der Telemetrie-Eingang wird verwendet, wenn Sie den Strahler fernsteuern möchten.)

6. Schließen Sie die Stromversorgung an.

Ausrichtung

Führen Sie folgende Schritte aus, um den Strahler auszurichten.

1. Es wird empfohlen, den Strahler bei Nacht auszurichten.
2. Passen Sie den Lichtstrahl vertikal an, um den Zielbereich auszuleuchten.
3. Passen Sie den Lichtstrahl horizontal über die Schraube für die adaptive Beleuchtung an, so dass er genau dem Sichtfeld der Kamera entspricht.
4. Ziehen Sie alle Schrauben fest.

VORSICHT: Die Schraube nicht ganz lösen.

Beleuchtung auf Sichtfeld der Kamera abstimmen

SVE-Spezifikationen

Infrarot-Serie

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A 2x	AXIS T90A 1x
Eingang AC 100	-240universal < 80 W	AC 100-240universal < 40 W	AC 100-240universal < 20 W	AC 100-240universal < 10 W
Sicherung	2,5 A "Anti-Surge"	2,5 A "Anti-Surge"	1 A "Anti-Surge"	1 A "Anti-Surge"
Ausgang	4,4 A bei 13,5 V	2,4 A bei 13,5 V	1 A bei 13,5 V	0,5 A bei 13,5 V
Einstellbare Stromstärke	10% - 100% 10% - 100% 10% - 100% 10% - 100%
Gewicht 1,85 kg	1,65 kg 0,9 kg 0,8 kg
Abmessungen L x B x T	160 x 160 x 81 160 x 160 x 81 160 x 100 x 61 160 x 100 x 61
Bohrmaße 4 x M4-Löcher bei 145 x 123 mm	4 x M4-Löcher bei 145 x 123 mm	4 x M4-Löcher bei 145 x 63 mm	4 x M4-Löcher bei 145 x 63 mm

Weißlicht-Serie

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A 2x	AXIS T90A 1x
Eingang AC 100	-240universal < 80 W	AC 100-240universal < 40 W	AC 100-240universal < 20 W	AC 100-240universal < 10 W
Sicherung	2,5 A "Anti-Surge"	2,5 A "Anti-Surge"	1 A "Anti-Surge"	1 A "Anti-Surge"
Ausgang	4,4 A bei 14 V	2,8 A bei 14 V	1,4 A bei 14 V	0,7 A bei 14 V
Einstellbare Stromstärke	10% - 100% 10% - 100%	10% - 100%	10% - 100%
Gewicht 1,85 kg	1,65 kg	0,9 kg 0,8 kg
Abmessungen L x B x T	160 x 160 x 81	160 x 160 x 81	160 x 100 x 61	160 x 100 x 61
Bohrmaße 4 x M	M4-Löcher bei 145 x 123 mm	4 x M4-Löcher bei 145 x 123 mm	4 x M4-Löcher bei 145 x 63 mm	4 x M4-Löcher bei 145 x 63 mm

Merkmale der Stromversorgung

Die Stromversorgungseinheit enthält folgende Komponenten:

• Einstellbare Fotozelle
• Einstellbare Stromstärke
• Telemetrie-Eingang
• Fotozellen-Anschlusskontakt (nur Premium)
  • 12 V Gleichstrom-Ausgang (nur Premium)

Stromversorgungsgrafiken

Infrarot- und Weißlicht- AXIS T90A 2x/1x-Modelle

Technische Zeichnungen

Standardhalterungen

Optionale Halterungen

Wandhalterung
PTZ-Halterung
Dome-Halterung Mast-Halterung

Weitere Informationen zu optionalen Halterungen finden Sie unter www.axis.com.
