T90A01 - Lampe AXIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe LED
Marque	AXIS
Modèle	T90A01
Dimensions (L x l x H)	200 x 150 x 100 mm
Poids	500 g
Alimentation	Secteur 220-240 V AC, 50/60 Hz
Puissance	10 W
Flux lumineux	800 lumens
Température de couleur	4000 K (blanc neutre)
Indice de protection	IP44
Fonctions principales	Éclairage LED, détecteur de mouvement intégré, choix de modes (veilleuse, pleine puissance, minuterie)
Matériau	Aluminium et polycarbonate
Installation	Fixation murale ou sur pied (fourni)
Durée de vie LED	25 000 heures
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas regarder directement la source lumineuse. Ne pas immerger dans l’eau. Convient pour un usage intérieur et extérieur abrité.
Pièces détachées et réparabilité	LED intégrée non remplaçable. Pas de pièces détachées disponibles. En cas de panne, remplacer l’appareil.
Garantie	2 ans
Contenu de l'emballage	Lampe, support mural, vis et chevilles, manuel d'utilisation

FOIRE AUX QUESTIONS - T90A01 AXIS

Comment installer la lampe AXIS T90A01 ?

Fixez le support mural à l'aide des vis et chevilles fournies. Clipsez la lampe sur le support. Branchez le câble d'alimentation à une prise secteur.

Puis-je utiliser la lampe en extérieur ?

Oui, la lampe possède un indice de protection IP44, adaptée à une utilisation en extérieur sous abri (non exposée directement à la pluie).

Comment régler le détecteur de mouvement ?

Le détecteur est préprogrammé. Tournez le bouton situé sous la lampe pour régler la sensibilité et la durée d'éclairage (de 10 secondes à 5 minutes).

Que faire si la lampe ne s'allume pas ?

Vérifiez que la prise fonctionne et que le fusible n'a pas sauté. Assurez-vous que le mode choisi n'est pas minuterie. Si le problème persiste, contactez le service après-vente.

La lampe clignote-t-elle normalement ?

Un léger clignotement peut se produire lors de l'allumage. Si le clignotement persiste, débranchez la lampe 10 secondes puis rebranchez-la.

Comment nettoyer la lampe ?

Débranchez la lampe. Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de solvants.

Quelle est la durée de vie de la LED ?

La LED a une durée de vie estimée à 25 000 heures, soit environ 11 ans d'utilisation quotidienne de 6 heures.

Puis-je remplacer l'ampoule LED ?

Non, la LED est intégrée et non remplaçable. En fin de vie, l'ensemble de la lampe doit être remplacé.

La lampe chauffe-t-elle ?

Un léger échauffement est normal en fonctionnement. Ne couvrez pas la lampe et assurez une ventilation autour de l'appareil.

Comment contacter le service client AXIS ?

Consultez le site officiel d'AXIS pour trouver les coordonnées du support technique. Ayez le numéro de modèle T90A01 à portée de main.

MODE D'EMPLOI T90A01 AXIS

Projecteur AXIS T90A

Vous trouverez dans ce guide des consignes d'installation pour l'AXIS T90A 2x/3x/4x. Le contenu de ce guide est le suivant :

1. Contenu de l'emballage. Voir ci-dessous.
2. Installation, à la page 13
3. Réglage, à la page 14
4. Caractéristiques du bloc d'alimentation, à la page 15
5. Caractéristiques de l'alimentation électrique, à la page 16
6. Dessins techniques, à la page 17

Contenu de l'emballage

• Projecteur AXIS T90A avec support
• Bloc d'alimentation
• Guide d'installation

Vue d'ensemble

Couper le courant avant de déposer le couvercle

Monter le bloc d'alimentation sur une surface plane

Installer dans un endroit bien aéré

Ne pas fixer la lampe en continu

Les spécifications sont susceptibles d'être modifiées sans préavis.

Installation

Procédez comme suit pour l'installation :

1. Montez le projecteur.
2. Montez le bloc d'alimentation.

3. Augmentez ou réduisez la longueur de câble, selon le cas.

4. Branchez la sortie DEL.

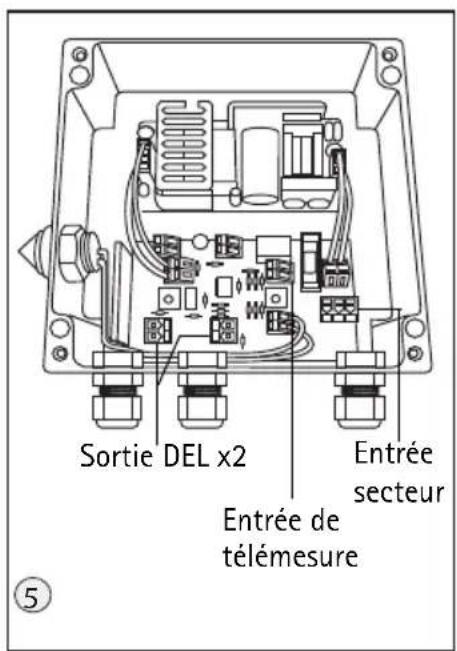

5. Réglez le bloc d'alimentation et la télémesure si besoin est. (L'entrée de la télémesure est utilisée lorsqu'il est nécessaire de contrôler le projecteur à distance.)

6. Branchez l'alimentation secteur.

Réglage

Procédez comme suit pour régler le projecteur.

1. Il est conseillé de régler le projecteur de nuit.
2. Réglez l'éclairage à la verticale de façon à éclairer la zone cible.
3. Réglez l'éclairage à l'horizontale à l'aide du boulon de réglage de l'éclairage adaptatif, de façon à ce qu'il corresponde au champ de vision de la caméra.
4. Serrez tous les raccords.

ATTENTION : ne desserrez pas totalement le boulon.

Réglez l'éclairage de façon à ce qu'il corresponde au champ de vision de la caméra.

Caractéristiques du bloc d'alimentation

Série infrarouge

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A	2x AXIS T90A 1x
Entrée CA 100-240 universel < 80 W		CA 100-240 universel <40 W	CA 100-240 universel < 20 W	CA 100-240 universel < 10 W
Fusible 2,5 A - protection contre les surtensions		2,5 A - protection contre les surtensions	1 A - protection contre les surtensions	1 A - protection contre les surtensions
Sortie 4,4 A à 13,5 V 2,4 A à 13,5V 1 A à 13,5 V 0,5 A à 13,5 V
Puissance réglable	10% - 100% 10% - 100% 10% - 100% 10% - 100%
Poids 1,85 kg 1,65 kg 0,9 kg 0,8 kg
Dimensions L x l x P	160 x 160 x 81 160 x 160 x 81 160 x 100 x 61 160 x 100 x 61
Dimensions de perçage	4 trous M4 de 145 x 123 mm	4 trous M4 de 145 x 123 mm	4 trous M4 de 145 x 63 mm	4 trous M4 de 145 x 63 mm

Série lumière blanche

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A	2x AXIS T90A 1x
Entrée CA 100-240	universel < 80 W	CA 100-240 universel <40 W	CA 100-240 universel < 20 W	CA 100-240 universel < 10 W
Fusible	2,5 A – protection contre les surtensions	2,5 A – protection contre les surtensions	1 A – protection contre les surtensions	1 A – protection contre les surtensions
Sortie	4,4 A à 14 V	2,8 A à 14 V 1,4 A à	14 V 0,7 A à 14 V
Puissance réglable	10% - 100%	10% - 100% 10% -	100% 10% - 100%
Poids	1,85 kg 1,65 kg 0,9 kg	0,8 kg
Dimensions L x l x P	160 x 160 x 81	160 x 160 x 81	160 x 100 x 61	160 x 100 x 61
Dimensions de perçage	4 trous M4 de 145 x 123 mm	4 trous M4 de 145 x 123 mm	4 trous M4 de 145 x 63 mm	4 trous M4 de 145 x 63 mm

Caractéristiques de l'alimentation électrique

Les caractéristiques de l'alimentation électrique sont les suivantes :

• Cellule photoélectrique réglable
- Puissance réglable
- Entrée de télémesure
- Contact suiveur de cellule photoélectrique (bloc d'alimentation supérieur uniquement)
- Sortie 12 V CC (bloc d'alimentation supérieur uniquement)

Schémas de câblage

Infrarouge et lumière blanche Modèles AXIS T90A 4x/3x

Infrarouge et lumière blanche Modèles AXIS T90A 2x/1x

Dessins techniques

Supports standard

Montage mural Montage sur PTZ Montage sur dôme Montage sur pied

Pour tout complément d'information sur les supports en option, rendez-vous sur www.axis.com
