MANUALE UTENTE T90A01 AXIS

La presente guida spiega come installare il sistema di illuminazione AXIS T90A 2x/3x/4x. La guida fornisce informazioni sui seguenti argomenti:

1. Contenuto della confezione; vedere le sezioni seguenti
2. Installazione, alla pagina 29
3. Configurazione, alla pagina 30
4. Specifiche tecniche dell'alimentatore, alla pagina 31
5. Caratteristiche dell'alimentatore, alla pagina 32
6. Disegni tecnici, alla pagina 33

Contenuto della confezione

• Illuminatore AXIS T90A Illuminator con staffa
• Alimentatore (PSU)
• Guida all'installazione

Panoramica

automatico)

Isolare sempre l'alimentazione prima di rimuovere la copertura

Montare l'alimentatore su una superficie piana

Installare in un luogo ben ventilato

Non fissare continuativamente la lampada

Le specifiche tecniche possono essere modificate senza preavviso.

Installazione

Attenersi alla seguente procedura per installare il sistema di illuminazione:

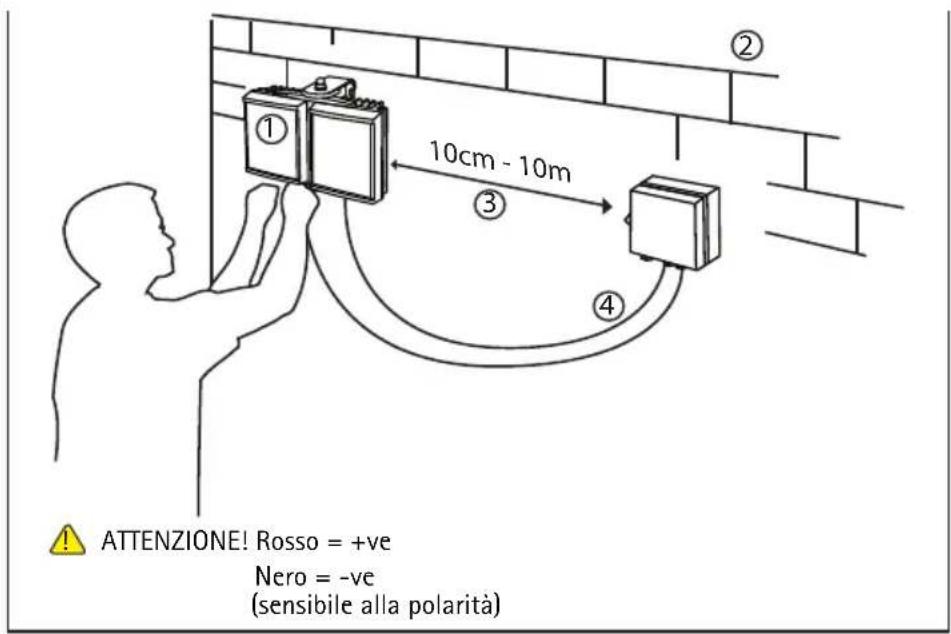

1. Montare il sistema di illuminazione.
2. Montare l'alimentatore.

3. Incrementare o ridurre la lunghezza del cavo, a seconda delle necessità.

4. Collegare l'uscita del LED.

5. Regolare l'alimentatore e il dispositivo di telemetria, se richiesto. L'ingresso del dispositivo di telemetria può essere usato per comandare remotamente il dispositivo di illuminazione.

6. Collegare i cavi.

Configurazione

Attenersi alla seguente procedura per configurare il sistema di illuminazione:

1. Se possibile, configurare il sistema di illuminazione durante le ore notturne.
2. Regolare il fascio luminoso verticale in modo da illuminare l'area desiderata.
3. Regolare il fascio luminoso orizzontale in modo che l'illuminazione corrisponda a quella del campo visivo della telecamera.
4. Serrare tutti i collegamenti.

ATTENZIONE! Non allentare completamente il bullone.

Adattare il livello di illuminazione al campo visivo della telecamera.

Specifiche tecniche dell'alimentatore

Serie a infrarossi

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A	2x AXIS T90A 1x
Ingresso 100-240 V CA,	universale < 80 W	100-240 V CA, universale < 40 W	100-240 V CA, universale < 20 W	100-240 V CA, universale < 10W
Fusibile 2,5 A con protezione	contro la sovracorrente transitoria	2,5 A con protezione contro la sovracorrente transitoria	1 A con protezione contro la sovracorrente transitoria	1 A con protezione contro la sovracorrente transitoria
Uscita 4,4 A a 13,5 V 2,4	A a 13,5V 1 A a 13,5 V 0	5 A a 13,5 V
Potenza regolabile 10%	- 100% 10% - 100% 10%	- 100% 10% - 100%
Peso 1,85 kg 1,65 kg 0,9 kg 0,8 kg
Dimensioni (lunghezza x larghezza x profondità)	160 x 160 x 81 160 x 1	60 x 81 160 x 100 x 61	60 x 100 x 61
Dimensioni dei fori	4 fori M4 di dimensioni pari a 145 x 123 mm	4 fori M4 di dimensioni pari a 145 x 123 mm	4 fori M4 di dimensioni pari a 145 x 63 mm	4 fori M4 di dimensioni pari a 145 x 63 mm

Sistema di illuminazione con luce bianca

	AXIS T90A 4x	AXIS T90A 3x	AXIS T90A 2x	AXIS T90A 1x
Ingresso	100-240 V CA, universale < 80 W	100-240 V CA, universale < 40 W	100-240 V CA, universale < 20 W	100-240 V CA, universale < 10 W
Fusibile	2,5 A con protezione contro la sovracorrente transitoria	2,5 A con protezione contro la sovracorrente transitoria	1 A con protezione contro la sovracorrente transitoria	1 A con protezione contro la sovracorrente transitoria
Uscita	4,4 A a 14 V	2,8 A a 14 V	1,4 A a 14 V	0,7 A a 14 V
Potenza regolabile	10% - 100%	10% - 100%	10% - 100%	10% - 100%
Peso	1,85 kg	1,65 kg	0,9 kg	0,8 kg
Dimensioni (lunghezza x larghezza x profondità)	160 x 160 x 81 160 x 160 x 81	160 x 100 x 61	160 x 100 x 61	x 61
Dimensioni dei fori	4 fori M4 di dimensioni pari a 145 x 123 mm	4 fori M4 di dimensioni pari a 145 x 123 mm	4 fori M4 di dimensioni pari a 145 x 63 mm	4 fori M4 di dimensioni pari a 145 x 63 mm

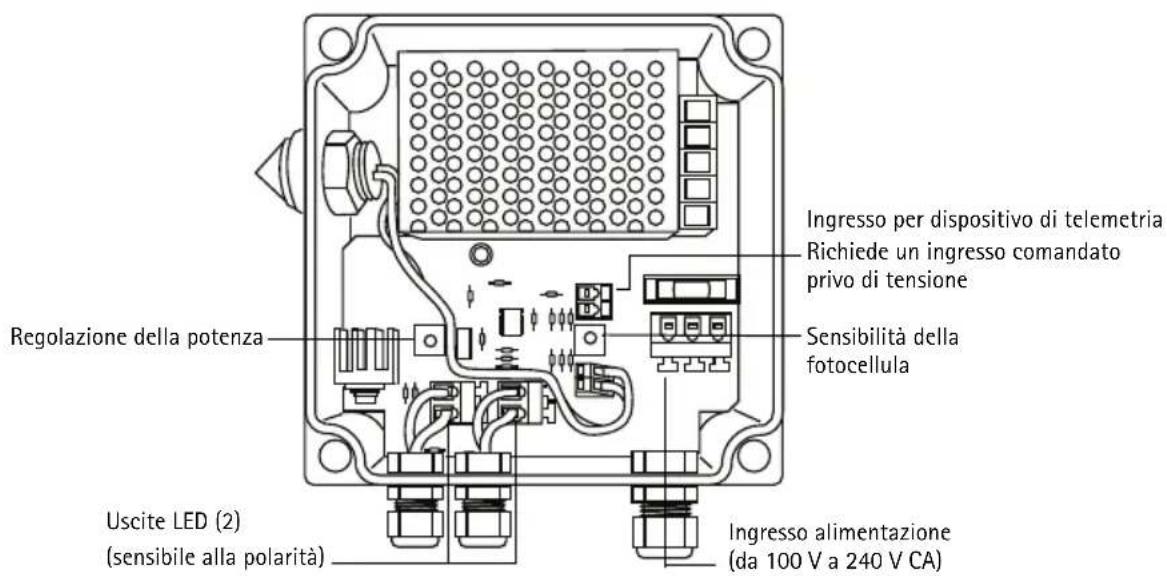

Caratteristiche dell'alimentatore

Le caratteristiche dell'alimentatore sono le seguenti:

• Fotocellula regolabile
• Potenza regolabile
• Ingresso per dispositivo di telemetria
• Fotocellula comandata da contatto (solo modello Premium)
  • Uscita a 12V CC (solo modello Premium)

Schemi elettrici

Modelli AXIS T90A 4x/3x con luce a infrarossi e bianca

Modelli AXIS T90A 2x/1x con luce a infrarossi e bianca

Disegni tecnici

Staffe standard

Per ulteriori informazioni sulle staffe opzionali, visitare il sito web www.axis.com.

Illuminador AXIS T90A
