T90A01 - Lámpara AXIS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lámpara LED
Marca	AXIS
Modelo	T90A01
Dimensiones (L x An x Al)	200 x 150 x 100 mm
Peso	500 g
Alimentación	Red 220-240 V CA, 50/60 Hz
Potencia	10 W
Flujo luminoso	800 lúmenes
Temperatura de color	4000 K (blanco neutro)
Índice de protección	IP44
Funciones principales	Iluminación LED, detector de movimiento integrado, selección de modos (luz nocturna, máxima potencia, temporizador)
Material	Aluminio y policarbonato
Instalación	Fijación en pared o en soporte de pie (incluido)
Vida útil LED	25 000 horas
Mantenimiento y limpieza	Desconectar antes de limpiar. Usar un paño suave y seco. No usar solventes.
Seguridad	No mirar directamente la fuente de luz. No sumergir en agua. Adecuado para uso interior y exterior protegido.
Piezas de repuesto y reparabilidad	LED integrada no reemplazable. No hay piezas de repuesto disponibles. En caso de avería, reemplazar el aparato.
Garantía	2 años
Contenido del embalaje	Lámpara, soporte de pared, tornillos y tacos, manual de usuario

Preguntas frecuentes - T90A01 AXIS

¿Cómo instalar la lámpara AXIS T90A01?

Fije el soporte de pared con los tornillos y tacos proporcionados. Enclave la lámpara en el soporte. Conecte el cable de alimentación a una toma de corriente.

¿Puedo usar la lámpara en exteriores?

Sí, la lámpara tiene un índice de protección IP44, adecuada para uso en exteriores bajo techo (no expuesta directamente a la lluvia).

¿Cómo ajustar el detector de movimiento?

El detector está preprogramado. Gire el botón situado debajo de la lámpara para ajustar la sensibilidad y la duración de la iluminación (de 10 segundos a 5 minutos).

¿Qué hacer si la lámpara no enciende?

Verifique que el enchufe funcione y que el fusible no se haya saltado. Asegúrese de que el modo elegido no sea temporizador. Si el problema persiste, contacte al servicio postventa.

¿Es normal que la lámpara parpadee?

Un ligero parpadeo puede ocurrir al encender. Si el parpadeo persiste, desconecte la lámpara 10 segundos y vuelva a conectarla.

¿Cómo limpiar la lámpara?

Desconecte la lámpara. Use un paño suave y seco. Nunca use productos abrasivos ni solventes.

¿Cuál es la vida útil del LED?

El LED tiene una vida útil estimada de 25 000 horas, aproximadamente 11 años de uso diario de 6 horas.

¿Puedo reemplazar la bombilla LED?

No, el LED está integrado y no es reemplazable. Al final de su vida útil, se debe reemplazar toda la lámpara.

¿La lámpara se calienta?

Un ligero calentamiento es normal durante el funcionamiento. No cubra la lámpara y asegure ventilación alrededor del aparato.

¿Cómo contactar al servicio al cliente de AXIS?

Consulte el sitio web oficial de AXIS para encontrar los datos de contacto del soporte técnico. Tenga a mano el número de modelo T90A01.

MANUAL DE USUARIO T90A01 AXIS

En esta guía se encuentran las instrucciones de instalación de AXIS T90A 2x/3x/4x. El contenido de esta guía es el siguiente:

1. Contenido del paquete. Véase más adelante.
2. Montaje, en la página 37
3. Montaje, en la página 38
4. Especificaciones de la FA, en la página 39
5. Características de la fuente de alimentación, en la página 40
6. Diagramas técnicos, en la página 41

Contenido del paquete

• Iluminador con soporte AXIS T90A
• Fuente de alimentación (FA)
• Guía de instalación

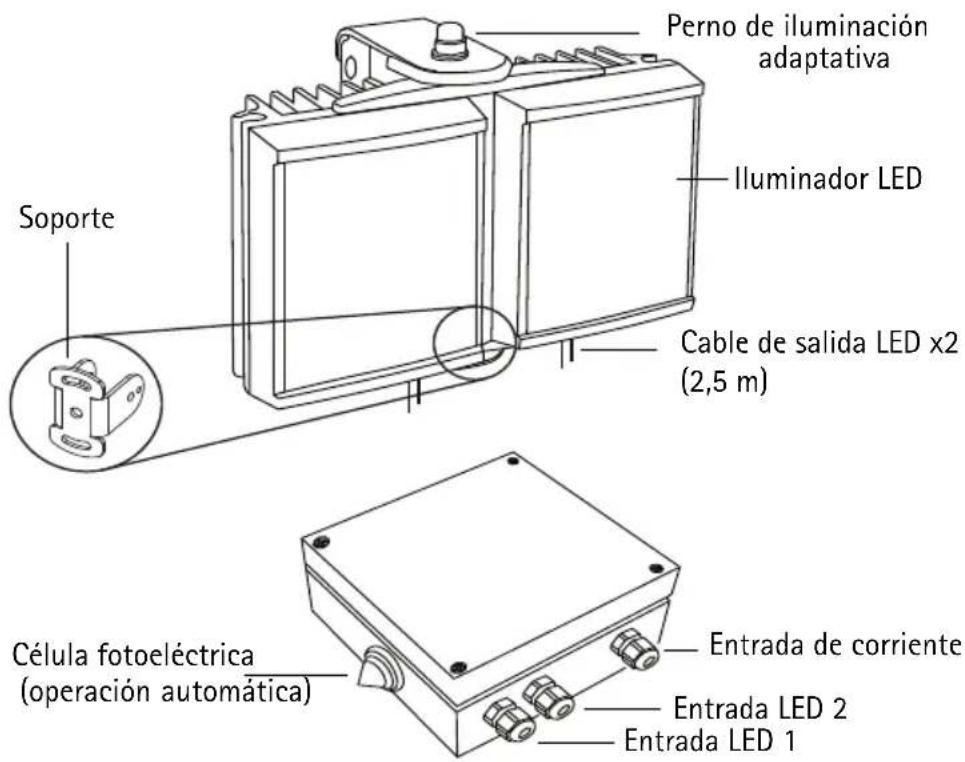

Descripción general

Fuente de alimentación (FA)

Aísle la corriente antes de quitar la tapa

Monte la FA en una superficie plana

Instálelo en una zona bien ventilada

No mire continuadamente la lámpara

Montaje

Siga estas instrucciones de instalación:

1. Monte el iluminador.
2. Monte la FA.

3. Aumente o reduzca la longitud del cable si lo desea.

4. Conecte la salida LED.

5. Ajuste la FA y la telemetría si fuese necesario. (La entrada de telemetría se utiliza cuando es necesario controlar el iluminador de manera remota).

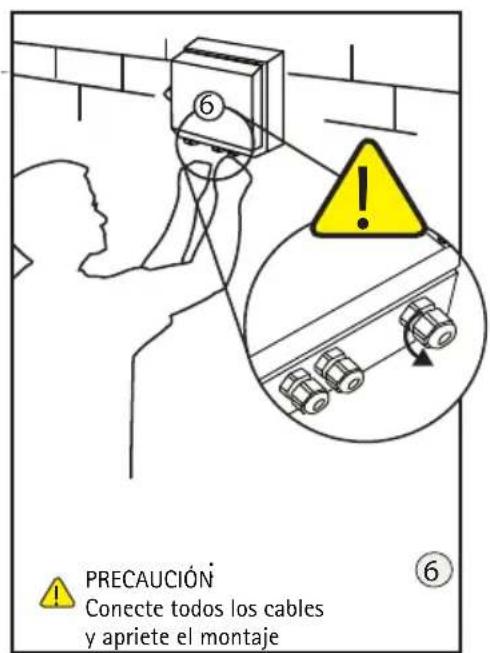

6. Conecte la corriente.

Montaje

Siga estas instrucciones para instalar el iluminador.

1. Se recomienda que lo instale de noche.
2. Ajuste la iluminación verticalmente de modo que ilumine la zona deseada.
3. Ajuste la iluminación verticalmente mediante la iluminación adaptativa para que se adapte al campo de visión de la cámara.
4. Apriete todas las conexiones.

PRECAUCIÓN: No afloje el perno del todo.

Haga coincidir la iluminación con el campo de visión de la cámara.

Especificaciones de la FA

Serie de infrarrojos

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A	2x AXIS T90A 1x
Entrada 100-240 CA	universal < 80 W	100-240 CAuniversal < 40 W	100-240 CAuniversal < 20 W	100-240 CAuniversal < 10 W
Fusible 2,5 A	antisobrevoltaje	2,5 Aantisobrevoltaje	1 Aantisobrevoltaje	1 Aantisobrevoltaje
Salida 4,4 A @ 13,5 V	V 2,4 A @ 13,5 V 1 A	@ 13,5 V 0,5 A @ 13,5 V
Potencia regulable 10% - 100% 10% - 100% 10% - 100% 10% - 100%
Peso 1,85 kg 1,65 kg	0,9 kg 0,8 kg
DimensionesLong.x Anch.x Prof.	160 x 160 x 81 160 x 160 x 81 160 x 100 x 61 160 x 100 x 61
Dimensiones de taladrado	4 x orificios M4@ 145 x 123 mm	4 x orificios M4@ 145 x 123 mm	4 x orificios M4@ 145 x 63mm	4 x orificios M4@ 145 x 63mm

Serie de luz blanca

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A	2x AXIS T90A	1x
Entrada	100-240 CAuniversal < 80 W	100-240 CAuniversal < 40 W	100-240 CAuniversal < 20 W	100-240 CAuniversal < 10 W
Fusible	2,5 Aantisobrevoltaje	2,5 Aantisobrevoltaje	1 Aantisobrevoltaje	1 A antisobrevoltaje
Salida	4,4 A @ 14 V 2,8 A	@ 14 V 1,4 A @ 14 V	0,7 A @ 14 V
Potencia regulable	10% - 100%	10% - 100% 10% -	100% 10% -	100%
Peso	1,85 kg	1,65 kg 0,9 kg	0,8 kg
Dimensiones Lon.x Anch.x Pr.	160 x 160 x 81	160 x 160 x 81 160	x 100 x 61 160	x 100 x 61
Dimensiones de taladrado	4 x orificios M4 @ 145 x 123 mm	4 x orificios M4 @ 145 x 123mm	4 x orificios M4 @ 145 x 63mm	4 x orificios M4 @ 145 x 63mm

Características de la fuente de alimentación

A continuación se enumeran las características de la fuente de alimentación:

• Célula fotoeléctrica regulable
- Potencia regulable
- Entrada de telemetria
• Célula fotoeléctrica tras contacto (solo premium)
- Salida de 12 VCC (solo premium)

Diagramas de la fuente de alimentación

Modelos infrarrojos y de luz blanca

AXIS T90A 4x/3x

Modelos infrarrojos y de luz blanca

Modelos AXIS T90A 2x/1x

Diagramas técnicos

Soportes normales

Montaje en pared Montaje PTZ

Montaje domo Montaje en poste

Si desea obtener más información sobre soportes opcionales, consulte www.axis.com.

Installation Guide Ver.1.0
