MANUAL DE USUARIO T90A06 AXIS

En esta guía se encuentran las instrucciones de instalación de AXIS T90A 2x/3x/4x. El contenido de esta guía es el siguiente:

1. Contenido del paquete. Véase más adelante.
2. Montaje, en la página 37
3. Montaje, en la página 38
4. Especificaciones de la FA, en la página 39
5. Características de la fuente de alimentación, en la página 40
6. Diagramas técnicos, en la página 41

Contenido del paquete

• Iluminador con soporte AXIS T90A
• Fuente de alimentación (FA)
• Guía de instalación

Descripción general

Fuente de alimentación (FA)

Aísle la corriente antes de quitar la tapa

Monte la FA en una superficie plana

Instálelo en una zona bien ventilada

No mire continuadamente la lámpara

Montaje

Siga estas instrucciones de instalación:

1. Monte el iluminador.
2. Monte la FA.

3. Aumente o reduzca la longitud del cable si lo desea.

4. Conecte la salida LED.

5. Ajuste la FA y la telemetría si fuese necesario. (La entrada de telemetría se utiliza cuando es necesario controlar el iluminador de manera remota).

6. Conecte la corriente.

Montaje

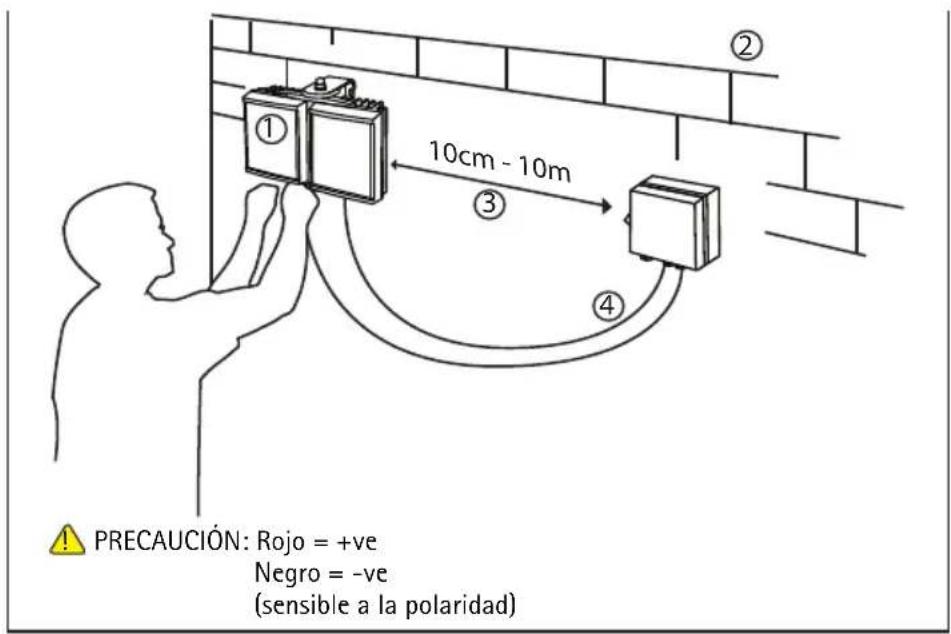

Siga estas instrucciones para instalar el iluminador.

1. Se recomienda que lo instale de noche.
2. Ajuste la iluminación verticalmente de modo que ilumine la zona deseada.
3. Ajuste la iluminación verticalmente mediante la iluminación adaptativa para que se adapte al campo de visión de la cámara.
4. Apriete todas las conexiones.

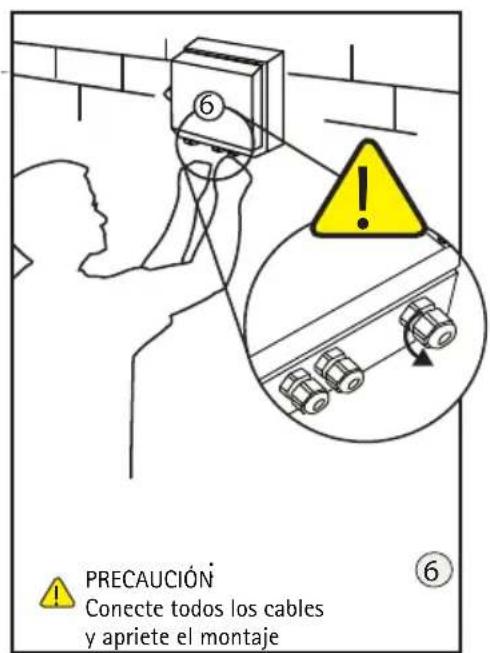

PRECAUCIÓN: No afloje el perno del todo.

Haga coincidir la iluminación con el campo de visión de la cámara.

Especificaciones de la FA

Serie de infrarrojos

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A	2x AXIS T90A 1x
Entrada 100-240 CA	universal < 80 W	100-240 CAuniversal < 40 W	100-240 CAuniversal < 20 W	100-240 CAuniversal < 10 W
Fusible 2,5 A	antisobrevoltaje	2,5 Aantisobrevoltaje	1 Aantisobrevoltaje	1 Aantisobrevoltaje
Salida 4,4 A @ 13,5 V	V 2,4 A @ 13,5 V 1 A	@ 13,5 V 0,5 A @ 13,5 V
Potencia regulable 10% - 100% 10% - 100% 10% - 100% 10% - 100%
Peso 1,85 kg 1,65 kg	0,9 kg 0,8 kg
DimensionesLong.x Anch.x Prof.	160 x 160 x 81 160 x 160 x 81 160 x 100 x 61 160 x 100 x 61
Dimensiones de taladrado	4 x orificios M4@ 145 x 123 mm	4 x orificios M4@ 145 x 123 mm	4 x orificios M4@ 145 x 63mm	4 x orificios M4@ 145 x 63mm

Serie de luz blanca

	AXIS T90A 4x AXIS	T90A 3x AXIS T90A	2x AXIS T90A	1x
Entrada	100-240 CAuniversal < 80 W	100-240 CAuniversal < 40 W	100-240 CAuniversal < 20 W	100-240 CAuniversal < 10 W
Fusible	2,5 Aantisobrevoltaje	2,5 Aantisobrevoltaje	1 Aantisobrevoltaje	1 A antisobrevoltaje
Salida	4,4 A @ 14 V 2,8 A	@ 14 V 1,4 A @ 14 V	0,7 A @ 14 V
Potencia regulable	10% - 100%	10% - 100% 10% -	100% 10% -	100%
Peso	1,85 kg	1,65 kg 0,9 kg	0,8 kg
Dimensiones Lon.x Anch.x Pr.	160 x 160 x 81	160 x 160 x 81 160	x 100 x 61 160	x 100 x 61
Dimensiones de taladrado	4 x orificios M4 @ 145 x 123 mm	4 x orificios M4 @ 145 x 123mm	4 x orificios M4 @ 145 x 63mm	4 x orificios M4 @ 145 x 63mm

Características de la fuente de alimentación

A continuación se enumeran las características de la fuente de alimentación:

• Célula fotoeléctrica regulable
- Potencia regulable
- Entrada de telemetria
• Célula fotoeléctrica tras contacto (solo premium)
- Salida de 12 VCC (solo premium)

Diagramas de la fuente de alimentación

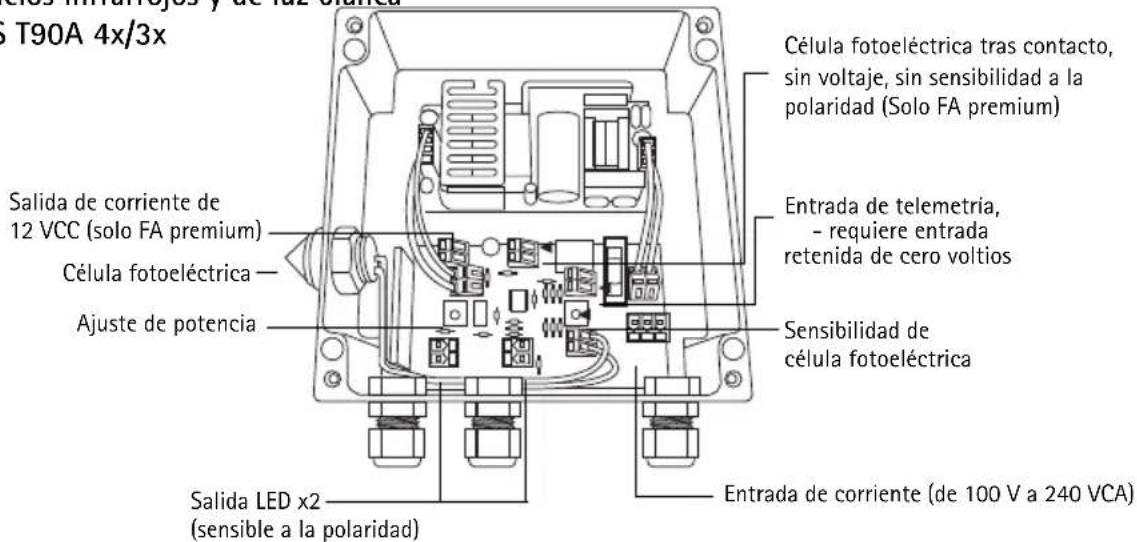

Modelos infrarrojos y de luz blanca

AXIS T90A 4x/3x

Modelos infrarrojos y de luz blanca

Modelos AXIS T90A 2x/1x

Diagramas técnicos

Soportes normales

Montaje en pared Montaje PTZ

Montaje domo Montaje en poste

Si desea obtener más información sobre soportes opcionales, consulte www.axis.com.

Installation Guide Ver.1.0
