Graphite M32 - Clavier MIDI SAMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier MIDI
Marque	Samson
Modèle	Graphite M32
Nombre de touches	32
Type de touches	Synthé, sensibles à la vélocité
Connectique	USB 2.0 (type micro-B)
Alimentation	Bus USB (5V, 500mA)
Dimensions (L x l x h)	52 x 18 x 5 cm
Poids	1,5 kg
Fonctions principales	Touches sensibles à la vélocité, molette de modulation, boutons de transport (Lecture, Stop, Enregistrement), curseur de volume, prise casque
Compatibilité logicielle	Windows, macOS, iOS, Android (via adaptateur)
Logiciels inclus	Samson Softt (station de travail audio), SampleTank SE
Matériau du châssis	Plastique ABS
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité, aux températures extrêmes ou aux chocs. Débrancher avant nettoyage prolongé.
Pièces détachées et réparabilité	Produit non démontable par l'utilisateur. Contacter le service après-vente Samson en cas de panne.
Garantie	2 ans (selon pays)
Contenu de la boîte	Clavier Graphite M32, câble USB, guide de démarrage rapide

FOIRE AUX QUESTIONS - Graphite M32 SAMSON

Comment connecter le Graphite M32 à mon ordinateur ?

Branchez le câble USB fourni sur le port USB du clavier et sur un port USB de votre ordinateur. Le clavier est automatiquement reconnu comme périphérique MIDI. Aucun pilote n'est nécessaire sous Windows ou macOS.

Quels logiciels sont compatibles avec le Graphite M32 ?

Le clavier fonctionne avec tous les logiciels compatibles MIDI : DAW (Ableton Live, FL Studio, Cubase, Logic Pro), instruments virtuels (Kontakt, Serum) et applications iOS/Android via adaptateur.

Puis-je utiliser le Graphite M32 avec un iPad ?

Oui, à l'aide d'un adaptateur Lightning vers USB (ou USB-C selon l'iPad). Le clavier est reconnu comme périphérique MIDI sans configuration supplémentaire.

Comment régler la sensibilité des touches ?

La sensibilité des touches (vélocité) peut être ajustée dans les paramètres MIDI de votre logiciel. Le clavier transmet la vélocité standard (0-127). Certains logiciels permettent de courbes de réponse.

Que faire si le clavier n'est pas reconnu par mon ordinateur ?

Vérifiez que le câble USB est bien branché. Essayez un autre port USB. Redémarrez l'ordinateur. Sous Windows, vérifiez le gestionnaire de périphériques ; sous macOS, l'utilitaire Audio MIDI. Si le problème persiste, testez avec un autre câble.

Comment utiliser les boutons de transport ?

Les boutons Lecture, Stop et Enregistrement envoient des commandes MIDI MMC (MIDI Machine Control). Ils sont automatiquement mappés dans la plupart des DAW. Vous pouvez personnaliser leur assignation dans votre logiciel.

Le Graphite M32 possède-t-il une molette de modulation ?

Oui, il dispose d'une molette de modulation située à gauche du clavier. Elle envoie des messages CC (Contrôle Continu) par défaut sur le numéro 1.

Comment nettoyer mon clavier Graphite M32 ?

Utilisez un chiffon doux et sec pour dépoussiérer les touches et le châssis. Évitez tout liquide. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau, puis essuyez immédiatement.

Puis-je alimenter le clavier sans USB ?

Non, le Graphite M32 est exclusivement alimenté par le bus USB. Il n'y a pas de prise d'alimentation externe. Assurez-vous que votre port USB fournit suffisamment de courant (500 mA).

Quelle est la longueur du câble USB inclus ?

Le câble USB fourni mesure environ 1,5 mètre. Vous pouvez utiliser un câble USB standard plus long si nécessaire.

MODE D'EMPLOI Graphite M32 SAMSON

Le triangle équilatéral renfermant un éclair terminé par une flèche a pour but d'alerter l'utilisateur sur la présence d'une "tension dangereuse" non isolée à l'intérieur du boîtier de l'appareil qui peut être d'une valeur suffisante pour présenter un risque d'électrocution.

Le triangle équilatéral renfermant un point d'exclamation a pour but d'alerter l'utilisateur sur la présence de consignes d'utilisation et de maintenance importantes dans la documentation jointe à l'appareil.

AVERTISSEMENT

POUR PREVENIR L'INCENDIE OU L'ELECTROCUTION. NE VOUS SERVEZ DE CETTE PRISE MALE AVEC UNE RALLONGE, UNE PRISE FEMELLE OU AUTRE PRISE DE SECTEUR QUE SI LES LAMES PEUVENT ETRE ENFONCEES A FOND POUR PREVENIR LEUR EXPOSITION. POUR PREVENIR L'INCENDIE OU L'ELECTROCUTION. N'EXPOSEZ CET APPAREIL NI A LA PLUIE, NI A L'HUMIDITE. POUR PREVENIR TOUT RISQUE D'ELECTROCUTION, FAIRE CORRESPONDRE LA LAME LARGE DE LA FICHE MALE A LA FENTE LARGE DE LA PRISE FEMELLE, PUIS ENFONCER A FOND.

Apple, Mac, Mac OS et iPad sont des marques commerciales appartenant à la société Apple Inc., déposées aux Etats-Unis et dans d'autres pays.

IOS est une marque de commerce ou marque déposée de Cisco aux Etats-Unis et dans d'autres pays ; elle est utilisée sous licence.

ATTENTION !

Les changements ou modifications apportés à la réalisation de cet appareil non expressément validés par le responsable de la conformité risquent d'annuler l'autorisation de l'utilisateur à faire fonctionner les équipements.

REMARQUE : Cet appareil a été testé et jugé conforme aux limites applicables à un appareil numérique de Classe B aux termes de la section 15 des Règles de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives rencontrées dans une installation résidentielle. Cet équipement génère, utilise et peut dégager une énergie radioélectrique et, s'il n'est pas installé ni utilisé conformément au présent manuel d'utilisation, risque de provoquer des interférences dommageables pour les radiocommunications. Toutefois, il n'est pas garanti que des interférences ne se produiront pas dans une installation donnée. Si cet équipement provoque effectivement des interférences dommageables pour la réce de la radio ou de la télévision, phénomène pouvant être établi en éteignant, puis en rallu l'appareil, l'utilisateur est invité à tenter de corriger les interférences en prenant une ou plus des mesures suivantes :

• réorienter ou déplacer l'antenne de réception,
• accroître la distance entre l'appareil et le récepteur,
• brancher l'appareil sur une prise murale située sur un circuit différent de celui sur lequel le récepteur est branché,
• demander conseil au revendeur ou à un technicien radio/TV expérimenté.

Si vous souhaitez éliminer ce produit, ne le mettez pas aux ordures ménagères. Conformément à la législation, le ramassage des équipements électroniques se fait séparément pour en assurer le recyclage dans les règles de l'art.

Les ménages résidant dans les 28 Etats membres de l'U.E., en Suisse et en Norvège peuvent déposer gratuitement leurs appareils électroniques usagés dans les déchetteries agréées ou chez un revendeur (en cas d'achat d'un appareil neuf similaire).

Pour les pays non cités, n'hésitez pas à contacter votre collectivité locale pour vous renseigner sur le mode d'élimination en vigueur.

En agissant ainsi, vous serez assuré que votre appareil sera traité, récupéré et recyclé dans les règles, prévenant ainsi les effets néfastes potentiels sur l'environnement et la santé humaine.

Consignes de sécurité importantes

1. Lire la présente notice.
2. Conserver la présente notice.

3. Respecter toutes les mises en garde.

4. Suivre les consignes.

5. Ne pas utiliser cet appareil près de l'eau.

6. Ne nettoyer qu'avec un chiffon sec.

7. Ne pas boucher les ouïes de ventilation. Installer en respectant la notice du fabricant.

8. Ne pas installer à proximité de sources de chaleur comme des radiateurs, bouches de chauffage, cuisinières ou autres appareils (amplificateurs compris) qui dégagent de la chaleur.

9. N'employer que les fixations/accessoires indiqués par le fabricant.

10. Ne l'utiliser qu'avec le chariot, support, trépied, console ou plateau indiqué(e) par le fabricant ou vendu(e) avec l'appareil. Lors de l'utilisation d'un chariot, faire attention en déplaçant l'ensemble chariot/appareil afin d'éviter tout accident corporel en cas de renversement.

11. Débrancher cet appareil pendant les orages ou en cas de non-utilisation prolongée.

12. Toutes les interventions d'entretien doivent être confiées à des techniciens qualifiés. L'intervention doit impérativement avoir lieu lorsque l'appareil a été endommagé d'une manière quelconque, par ex. le câble ou la prise mâle d'alimentation est endommagé(e), un liquide s'est déversé ou des objets sont tombés à l'intérieur de l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou est tombé.

13. Cet appareil ne doit pas être exposé aux gouttes ni aux éclaboussures ; ne poser sur l'appareil aucun objet rempli de liquide (par ex. un vase).

14. Attention ! Pour prévenir tout risque d'électrocution, faire correspondre la lame large de la fiche mâle à la fente large ; enfoncer à fond.

15. Assurer un bon climat de ventilation tout autour de l'appareil.

16. Toujours débrancher les câbles en tenant la prise solidement et non en tirant sur le câble.

Vous venez d'acquérir le clavier de commande USB compact Samson Graphite M32. Merci ! Le Graphite M32 vous offre performances et maîtrise de la production pour s'intégrer facilement aux stations de travail de production numérique sous Windows ou Mac. Ce clavier peut être alimenté directement par un Apple iPad (à l'aide du kit de connexion d'appareil photo pour Apple iPad ou de l'Adaptateur Lightning vers USB pour appareil photo, non joint à la livraison), destiné à contrôler de nombreuses applications iOS MIDI, comme GarageBand. Le Graphite M32 possède un clavier de 32 touches sensible à la vitesse, un curseur de données programmable, un bouton de Volume et des réglettes de modulation de hauteur et de modulation. Pour profiter pleinement des fonctions programmables, vous devrez télécharger le logiciel d'édition gratuit pour Graphite M32 sur le site web de Samson (www.samsontech.com)

Vous trouverez ici une présentation détaillée des caractéristiques du clavier de compr. Graphite M32, ainsi qu'une visite guidée de sa façade de commande et les notices d'instat et d'utilisation. Vous trouverez également ci-joint une carte de garantie. N'oubliez pas remplir et de nous la renvoyer. Vous pourrez ainsi bénéficier de l'assistance technique en et recevoir les dernières informations sur les produits Samson.

Prenez le temps de noter ci-dessous le numéro de série pour le retrouver ultérieurement.

Numéro de série : ____

Date d'achat : ____

Avec un entretien adapté et une bonne maintenance, votre Graphite M32 vous donnera satisfaction pendant de nombreuses années. Pour faire réparer votre panneau de commande, vous devez tout d'abord obtenir un numéro de retour (RA) avant de le renvoyer à Samson. Sans ce numéro, l'appareil ne sera pas accepté. N'hésitez pas à appeler Samson au 1-800-3SAMSON (1-800-372-6766) pour obtenir ce numéro avant de renvoyer votre appareil. Veuillez conserver les matériaux d'emballage d'origine et, si possible, renvoyer l'appareil dans son carton d'origine. Si vous avez acheté votre Graphite M32 ailleurs qu'aux Etats-Unis, contactez votre distributeur pour obtenir tous les renseignements sur la garantie et le service après vente.

Fonctionnalités

Faisant appel à une technologie dernier cri, le Samson Graphite M32 est conçu jusqu'au moindre détail. Voici ses principales caractéristiques :

• clavier de 32 touches sensible à la vitesse
• bouton de Volume et curseur de Données
• réglettes de Modulation de Hauteur et de Modulation
• Mode CC pour régler les touches pour envoyer des messages de changement de réglage
• Mode Programme pour envoyer des informations sur le changement de programme
• De conception compacte, parfait pour la scène et le studio
• Des boutons spéciaux de Montée / Descente d'un Octave et de Sustinato
• Prêt-à-l'emploi et alimenté par bus via USB

Composants du système

• Clavier USB Samson Graphite M32
• Un (1) câble USB
  • Manuel d'utilisation du Graphite M32

Configuration minimale requise

Windows (PC)

• Windows XP/Vista/Win 7/Win 8
• 800 MHz ou plus, 256 Mo de RAM ou plus, port USB

Mac OS

• Mac OS X 10.4.9 ou plus
• 733 MHz ou plus, 512 Mo de RAM ou plus, port USB

Apple iPad

- iOS v4.2 ou version ultérieure

Prise en mains rapide

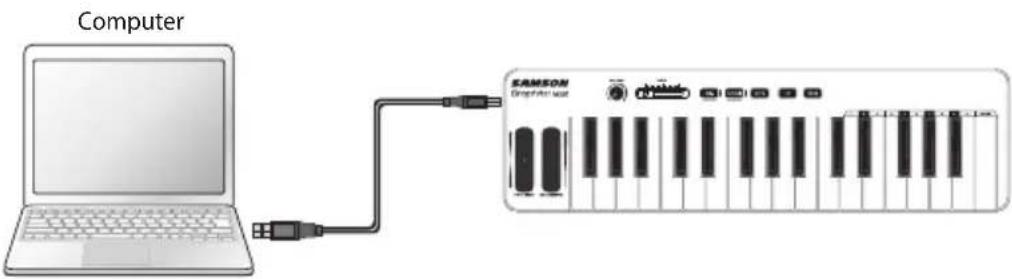

1. Reliez le Graphite M32 à votre ordinateur ou à votre iPad* à l'aide du câble USB joint à la livraison. L'appareil recevra l'alimentation électrique et transmettra des données MIDI via le port USB.

Si le Graphite M32 est connecté à un hub multi-USB non alimenté, il risque de ne pas recevoir suffisamment d'énergie pour s'allumer. Nous vous conseillons de connecter le Graphite M32 directement à votre ordinateur ou à un hub multi-USB alimenté.

1. Lancez votre DAW ou votre logiciel d'instruments virtuels.
2. Paramétrez le Graphite M32 comme dispositif d'Entrée MIDI et de Sortie MIDI.

Réglages et fonctions du panneau avant

1. Bouton de VOLUME - Ce bouton est préréglé d'origine pour envoyer des messages de volume MIDI (CC #7). Le bouton de VOLUME peut également être affecté pour régler différents paramètres MIDI à l'aide du logiciel d'édition sur ordinateur.
2. Curseur DATA - Ce curseur est préréglé d'origine pour envoyer des messages MIDI PAN (CC #10). Le curseur DATA peut être programmé pour régler différents paramètres MIDI à l'aide du logiciel d'édition sur ordinateur.
3. Boutons OCTAVE +/- - Appuyez sur les boutons d'OCTAVE pour décaler l'octave du clavier vers le haut ou le bas sur un maximum de quatre octaves, pour étendre la plage du clavier. A chaque fois que vous appuyez sur le bouton OCTAVE, la plage du clavier se décale de 12 notes vers le haut ou le bas. Les boutons clignotent progressivement plus vite à mesure que l'octave du clavier se décale dans chaque sens. Appuyez sur les deux boutons pour régler le clavier sur la plage par défaut.
4. Bouton SUSTAIN (Sustinato) - Appuyez sur ce bouton pour profonger (tenir) les notes tenues. Relâchez le bouton pour que les notes ne soient plus tenues.
5. Bouton CC - Lorsqu'il est enfoncé, le clavier envoie un message de changement de réglage. Le bouton CC peut être programmé par ordinateur à l'aide du logiciel d'édition Graphite M32.
6. Bouton PROG - Appuyez sur ce bouton pour envoyer des informations de changement de programme grâce aux Touches de Fonctions (0–9). Appuyez sur la touche ENTER pour envoyer le message de changement de programme désiré. Lorsqu'on appuie sur le bouton PROG, le bouton s'allume en rouge et les plateaux n'enverront pas d'informations de note.
7. Réglette PITCH BEND (Modulation de hauteur) - Faites glisser votre doigt pour monter ou abaisser la hauteur des notes jouées au clavier.

Réglages et fonctions du panneau avant

1. Réglette MODULATION - Faites glisser votre doigt pour envoyer des messages de modulation. La modulation sert généralement à appliquer un vibrato ou d'autres effets expressifs à un son joué.
2. Touches de fonctions - En mode PROG, programmer les 11 dernières touches du clavier en les affectant à des touches numériques (0 à 9) et à ENTER. Pour Envoyer un message de changement de programme, appuyez sur le bouton PROG, puis saisissez le numéro de programme en appuyant sur les touches de chiffres. Une fois le numéro de programme saisi, appuyez sur la touche ENTER pour transmettre les informations correspondant au numéro de programme. Le Graphite M32 quittera le mode programme, et les touches de fonctions transmettront des informations sur les notes.
3. Clavier - clavier à 32 notes sensible à la vitesse.
4. Connecteur USB - Reliez le mini-câble USB joint à la livraison entre ce port et le conné teur USB d'un ordinateur pour alimenter le clavier, mais aussi pour envoyer et recevoi données MIDI.

Paramètres d'Edition

Les paramètres du Graphite M32 pour les pré-réglages 2-5 peuvent être personnalisés en utilisant le logiciel d'édition Graphite M32, qu'on trouvera sur le site web de Samson (www.samsontech.com). Les informations suivantes définissent les paramètres disponibles.

Modification du réglage du

Bouton de Volume programmable : Règle le numéro de modification de réglage que le bouton émettra.

Voie MIDI : Définit la voie MIDI précise que le bouton utilisera pour transmettre les données.

Modification du réglage de la

Réglette de Données programmable : Définit le numéro de modification de réglage que la réglette transmettra.

Voie MIDI : Définit la voie MIDI précise que l'encodeur utilisera pour transmettre les données.

Modification du réglage de la

Réglette de Modulation : Règle le numéro de modification de réglage que la Réglette de Modulation transmettra.

Voie MIDI : Définit la voie MIDI précise que la réglette de Modulation utilisera pour transmettre les données.

Changement de réglage

du Bouton CC : Définit le numéro de modification de réglage que les touches CC transmettront.

Voie MIDI : Définit la voie MIDI précise que les touches CC utiliseront pour transmettre les données.

Valeur : Définit la valeur de modification de réglage que la réglette transmettra.

Caractéristiques techniques

Clavier 32 touches semi-lourdes sensibles à la vitesse

Réglages Bouton de Volume, Curseur de Données, boutons

Octave +/-, Réglette de Modulation de Hauteur,

Réglette de Modulation

Réglages des commandes SUSTAIN, Mode CC, PROG

Touches de fonctions 0-9, Enter

MIDI MIDI sur USB

Electricité Alimentation par le bus USB

AccessoiresCâbleUSB
