Graphite M32 - Tastiera MIDI SAMSON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tastiera MIDI
Marca	Samson
Modello	Graphite M32
Numero di tasti	32
Tipo di tasti	Sintetizzatore, sensibili alla velocità
Connettività	USB 2.0 (tipo micro-B)
Alimentazione	Bus USB (5V, 500mA)
Dimensioni (L x l x h)	52 x 18 x 5 cm
Peso	1,5 kg
Funzioni principali	Tasti sensibili alla velocità, rotella di modulazione, pulsanti di trasporto (Play, Stop, Registra), cursore del volume, presa per cuffie
Compatibilità software	Windows, macOS, iOS, Android (tramite adattatore)
Software inclusi	Samson Softt (workstation audio), SampleTank SE
Materiale del telaio	Plastica ABS
Manutenzione e pulizia	Spolverare con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non esporre a umidità, temperature estreme o urti. Scollegare prima di una pulizia prolungata.
Ricambi e riparabilità	Prodotto non smontabile dall'utente. Contattare il servizio post-vendita Samson in caso di guasto.
Garanzia	2 anni (secondo il paese)
Contenuto della confezione	Tastiera Graphite M32, cavo USB, guida rapida

Domande frequenti - Graphite M32 SAMSON

Come collegare il Graphite M32 al mio computer?

Collegare il cavo USB in dotazione alla porta USB della tastiera e a una porta USB del computer. La tastiera viene automaticamente riconosciuta come periferica MIDI. Nessun driver è necessario su Windows o macOS.

Quali software sono compatibili con il Graphite M32?

La tastiera funziona con tutti i software compatibili MIDI: DAW (Ableton Live, FL Studio, Cubase, Logic Pro), strumenti virtuali (Kontakt, Serum) e app iOS/Android tramite adattatore.

Posso usare il Graphite M32 con un iPad?

Sì, utilizzando un adattatore Lightning/USB (o USB-C a seconda dell'iPad). La tastiera viene riconosciuta come periferica MIDI senza configurazione aggiuntiva.

Come regolare la sensibilità dei tasti?

La sensibilità dei tasti (velocità) può essere regolata nelle impostazioni MIDI del software. La tastiera trasmette la velocità standard (0-127). Alcuni software consentono curve di risposta.

Cosa fare se la tastiera non viene riconosciuta dal computer?

Verificare che il cavo USB sia ben collegato. Provare un'altra porta USB. Riavviare il computer. Su Windows, controllare il Gestione dispositivi; su macOS, l'Utility Audio MIDI. Se il problema persiste, provare con un altro cavo.

Come usare i pulsanti di trasporto?

I pulsanti Play, Stop e Registra inviano comandi MIDI MMC (MIDI Machine Control). Sono mappati automaticamente nella maggior parte delle DAW. È possibile personalizzare la loro assegnazione nel software.

Il Graphite M32 ha una rotella di modulazione?

Sì, è dotato di una rotella di modulazione situata a sinistra della tastiera. Invia messaggi CC (Continuous Control) per impostazione predefinita sul numero 1.

Come pulire la tastiera Graphite M32?

Utilizzare un panno morbido e asciutto per spolverare i tasti e il telaio. Evitare liquidi. Per macchie ostinate, inumidire leggermente il panno con acqua, quindi asciugare immediatamente.

Posso alimentare la tastiera senza USB?

No, il Graphite M32 è alimentato esclusivamente tramite bus USB. Non è presente una presa di alimentazione esterna. Assicurarsi che la porta USB fornisca corrente sufficiente (500 mA).

Qual è la lunghezza del cavo USB incluso?

Il cavo USB in dotazione misura circa 1,5 metri. È possibile utilizzare un cavo USB standard più lungo se necessario.

MANUALE UTENTE Graphite M32 SAMSON

ATTENZIONE RISCHIO DI FOLGORAZIONE! NON APRIRE!

ATTENZIONE: PER RIDURRE IL RISCHIO DI FOLGORAZIONE NON ASPORTARE IL COPERCHIO (O LA PARTE POSTERIORE). IL DISPOSITIVO NON CONTIENE COMPONENTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO.

Il simbolo del fulmine con la punta a forma di freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di "tensioni pericolose" non isolate nella cassa del prodotto, di ampiezza sufficiente a costituire un rischio di folgorazione.

Il punto esclamativo all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di importanti istruzioni di funzionamento e manutenzione nella documentazione a corollario dell'apparecchio.

AVVERTIMENTO

PER SCONGIURARE IL PERICOLO DI INCENDI O FOLGORAZIONI NON UTILIZZARE QUESTA SPINA CON UNA PROLUNGA, UNA PRESA DI CORRENTE O ALTRE USCITE A MENO CHE LE LAME NON POSSANO ESSERE INSERITE COMPLETAMENTE PER EVITARNE L'ESPOSI-ZIONE. PER SCONGIURARE IL PERICOLO DI INCENDI O FOLGORAZIONI NON ESPORRE L'APPARECCHIO ALLA PIOGGIA O ALL'UMIDITÀ. PER EVITARE FOLGORAZIONI INSERIRE COMPLETAMENTE LA LAMA LARGA DELLA SPINA NELLA FESSURA LARGA DELLA PRESA.

Apple, Mac, Mac OS e iPad sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi.

IOS è un marchio o un marchio registrato di Cisco negli Stati Uniti e in altri Paesi e viene utilizzato in virtù della concessione di una licenza.

ATTENZIONE

Variazioni o modifiche alla struttura di questo dispositivo non espressamente approvate dal soggetto responsabile per la conformità potrebbero rendere nulla l'autorizzazione all'utilizzo dell'apparecchio da parte dell'utente.

NOTA: l'apparecchio è stato testato e ritenuto confacente ai limiti applicabili ai dispositivi digitali di Classe B, conformemente alla Parte 15 delle norme FCC. Questi limiti hanno lo scopo di assicurare una protezione ragionevole dalle interferenze dannose negli impianti domestici. L'apparecchio genera, usa e può irradiare energia in radiofrequenza e, se non installato e utilizzato conformemente alle istruzioni, potrebbe causare delle interferenze dannose alle comunicazioni radio. Tuttavia non ci sono garanzie che in impianti particolari non si producano interferenze. Se questo apparecchio effettivamente dovesse causare interferenze dannose al ricevimento di segnali radio o televisivi, che potrebbero essere determinate dal suo spegnimento e dalla sua accensione, l'utente è invitato a cercare di correggere le interferenze mettendo in atto una o più delle seguenti misure:

• Orientare o posizionare nuovamente l'antenna ricevente.
• Aumentare la separazione tra l'apparecchio e il ricevitore.
• Collegare l'apparecchio a una presa collocata su un circuito diverso da quello a cui il ricevitore è collegato.
• Chiedere assistenza al rivenditore o a un tecnico radio/TV esperto.

Se si desidera smaltire il prodotto, non gettarlo con i rifiuti domestici generici. Es un sistema di raccolta separato per i prodotti elettronici usati conformemente alla normativa che richiede un trattamento, un recupero e un riciclo corretti.

Gli utenti privati residenti nei ventotto stati membri dell'UE, in Svizzera e in Norve possono portare gratuitamente i propri prodotti elettronici usati presso strutture di raccolta preposte o a un rivenditore (se si acquista un apparecchio nuovo analogo).

Per i Paesi non ricordati sopra, contattare le autorità locali per conoscere il metodo di smaltimento corretto.

Facendo ciò si garantirà che il prodotto smaltito sia sottoposto al trattamento, al recupero e al riciclo necessari, evitando così possibili conseguenze negative per l'ambiente e la salute umana.

Informazioni importanti sulla sicurezza

1. Leggere le presenti istruzioni.

2. Conservare le presenti istruzioni.

3. Prestare attenzione a tutte le avvertenze.

4. Osservare tutte le istruzioni.

5. Non utilizzare l'apparecchio vicino all'acqua.

6. Pulire unicamente con un panno asciutto.

7. Non bloccare alcuna delle aperture di ventilazione. Eseguire l'installazione conformemente alle istruzioni della società produttrice.

8. Non installare nei pressi di sorgenti di calore come termosifoni, registri di calore, stufe o altri apparecchi (compresi gli amplificatori) che producono calore.

9. Usare soltanto dispositivi/accessori specificati dalla società produttrice.

10. Usare unicamente con il carrello, la base, il treppiede, il sostegno o il tavolo specificati dalla società produttrice o venduti con l'apparecchio. Quando si utilizza un carrello, fare attenzione nello spostamento dell'insieme carrello/ apparecchio per evitare lesioni da ribaltamento.

1. Staccare la spina dell'apparecchio dalla presa di corrente all'imperversare di temporali con fulmini o quando non è utilizzato per lunghi periodi di tempo.

2. Per qualsiasi riparazione rivolgersi a personale di assistenza qualificato. Eventuali riparazioni sono necessarie se l'apparecchio è stato danneggiato in qualche modo, come nel caso di guasti al cavo di alimentazione o alla spina, danni provocati dal rovesciamento di liquido o dalla caduta di oggetti sull'apparecchio, esposizione alla pioggia o all'umidità, o se l'apparecchio non funziona in modo normale o è stato fatto cadere.

3. L'apparecchio non dovrà essere esposto a sgocciolamento o schizzi di acqua e su di esso non deve essere posato alcun oggetto contenente liquido, come per esempio un vaso.

4. Fare attenzione ad evitare folgorazioni, inserire completamente la lama larga della spina nella fessura larga della presa.

5. Mantenere una corretta ventilazione attorno all'intera unità.

6. Staccare sempre i cavi afferrando saldamente la spina, senza tirare il cavo.

Introduzione

Grazie per aver acquistato il controller a tastiera USB compatto Graphite M32 di Samson! Il modello Graphite M32 offre all'utente un controllo completo su esecuzioni e produzione e un'age-vole integrazione con le workstation per la produzione audio digitale Windows o Mac. La tastiera può essere alimentata direttamente anche da un iPad Apple (facendo uso del kit per il collegamento di una foto/videocamera all'iPad di Apple o dell'adattatore per fotocamere da Lightning a USB, non in dotazione) e può essere utilizzata per controllare svariate app iOS mediante MIDI, per esempio GarageBand. Il controller Graphite M32 possiede una tastiera sensibile alla velocity da trentadue tasti, un fader dati assegnabile, una manopola di regolazione del volume, controller per pitch bend e modulazione. Per trarre il massimo vantaggio dalle funzioni assegnabili, sarà opportuno scaricare l'editor gratuito Graphite M32 dal sito web di Samson (www.samsontech.com).

In queste pagine troverete una descrizione dettagliata delle caratteristiche del controller a tastiera Graphite M32, oltre a un tour guidato attraverso il suo pannello di controllo e a istruzioni riguardo alla sua configurazione e al suo utilizzo. Nella confezione troverete anche un certificato di garanzia. Vi preghiamo di compilarlo e spedirlo in modo da poter ricevere assistenza tecnica on-line e da permetterci di inviarvi informazioni aggiornate su questo e altri prodotti Samson in futuro.

Vi raccomandiamo di annotare il numero di serie del vostro prodotto nello spazio apposito sottostante, in modo da farvi riferimento in futuro.

Numero di serie: ____

Data di acquisto: ____

Con le dovute cure e manutenzione, il controller Graphite M32 funzionerà senza problemi per molti anni. Se la tastiera dovesse necessitare riparazioni, bisognerà ottenere un numero di autorizzazione al reso (RA) prima di spedirla a Samson. Senza questo numero, l'unità non sarà accettata. Vi preghiamo di contattare Samson allo 1-800-3SAMSON (1-800-372-6766) per ottene numero RA prima di spedire la vostra unità. Conservare la confezione originale e, se poste effettuare il reso dell'unità nel suo imballaggio originario. Se il controller Graphite M32 è acquistato fuori dal territorio degli Stati Uniti, contattare il distributore locale per dettagli garanzia e informazioni sull'assistenza.

Caratteristiche

Il controller Graphite 32 di Samson utilizza tecnologia all'avanguardia e la sua progettazione è curata fin nei minimi dettagli. Di seguito ne vengono esposte alcune delle principali caratteristiche:

• Tastiera da trentadue tasti sensibile alla velocity
• Manopola di regolazione del volume e cursore dati
• Controller a nastro per pitch bend e modulazione
• Modalità CC per configurare i tasti in modo da inviare messaggi di control change
• Modalità Program (Programma) per inviare informazioni sui cambi di programma
• Modello compatto, perfetto per esecuzioni dal vivo e applicazioni in studio
• Tasti dedicati per l'aumento e la diminuzione delle ottave (Oct +, Oct -) e tasto Sustain
• Alimentazione "plug and play" USB e mediante bus

Componenti del sistema

• Tastiera USB Graphite M32 Samson
- Un (1) cavo USB
- Manuale di istruzioni per il controller Graphite M32

Requisiti minimi del sistema

Windows (PC)

• Windows XP/Vista/Win 7/Win 8
- 800 MHz o maggiore, 256 MB di RAM o più grande, porta USB

Mac OS

• Mac OS X 10.4.9 o versione superiore
• 733 MHz o maggiore, 512 MB di RAM o più grande, porta USB

iPad Apple

- iOS v 4.2 o versione superiore

Operazioni preliminari

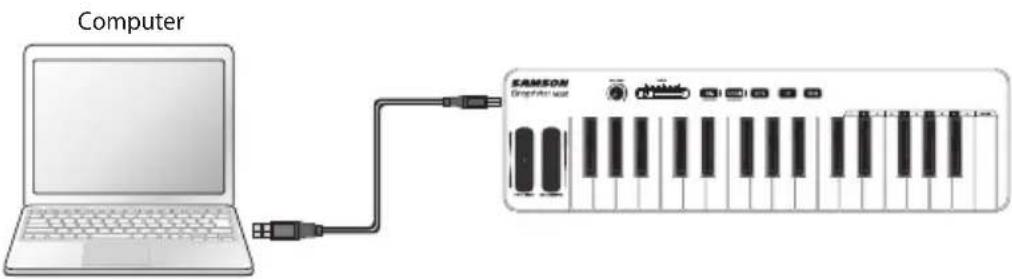

1. Collegare il Graphite M32 al proprio computer o iPad* facendo ricorso al cavo USB in dotazione. L'unità sarà alimentata e trasmetterà dati MIDI attraverso la connessione USB.
   Se il Graphite M32 è collegato a un hub USB non alimentato, potrebbe non ricevere sufficiente corrente per accendersi. Si consiglia di collegare il Graphite M32 direttamente al computer o a un hub USB alimentato.
2. Lanciare il software della stazione di registrazione audio digitale o il software dello strumento virtuale.
3. Impostare il Graphite M32 come dispositivo di ingresso MIDI e di uscita MIDI.

Comandi e funzioni del pannello frontale

1. Manopola di regolazione del VOLUME - La manopola è preregolata in fabbrica in modo da inviare i messaggi MIDI relativi al volume (CC #7). Attraverso l'editor installato sul computer la manopola di regolazione del VOLUME può essere assegnata in modo tale da controllare diversi parametri MIDI.
2. Cursore DATA (DATI) - Questo cursore è preregolato in fabbrica in modo da inviare i messaggi MIDI pan (CC #10). Attraverso l'editor installato sul computer il cursore DATA (DATI) può essere assegnato in modo tale da controllare diversi parametri MIDI.
3. Tasti OCT +/- - Premere i tasti OCT (OTTAVA) per spostarsi in su o in giù di un'ottava sulla tastiera, intervenendo su un massimo di quattro ottave, per estendere la gamma della tastiera. Ogni volta che si preme un tasto OCT, la gamma della tastiera si alza o si abbassa di dodici note. I tasti lampeggiano sempre più velocemente man mano che le ottave sulla tastiera si spostano in ciascuna direzione. Premere entrambi i tasti per impostare la tastiera sulla gamma di valori predefiniti.
4. Tasto SUSTAIN - Premere questo tasto per prolungare (filare) delle note filate in un determinato momento. Rilasciare il tasto per smettere di filare le note.
5. Tasto CC - Quando viene premuto, la tastiera invia un messaggio di control change. Il tasto CC può essere assegnato mediante l'editor Graphite M32 installato sul computer.
6. Tasto PROG - Premere questo tasto per inviare dati relativi al cambio di programma attraverso i tasti funzione (0–9). Premere il tasto contrassegnato con ENTER (INVIO) per inviare il messaggio relativo al cambio di programma desiderato. Quando viene premuto, il tasto PROG si accende assumendo colore rosso e i tasti non invieranno informazioni relativamente alle note.
7. Controller a nastro del PITCH BEND - Far scorrere il dito per alzare o abbassare l'altezza delle note riprodotte sulla tastiera.

Comandi e funzioni del pannello frontale

1. Controller a nastro della MODULAZIONE (MODULATION) - Far scorrere il dito per inviare messaggi relativi alla modulazione. La modulazione di solito è utilizzata per aggiungere del vibrato o altri effetti espressivi a un suono che viene riprodotto.
2. Tasti funzione - Nella modalità PROG, gli ultimi undici tasti della tastiera sono assegnati a cifre numeriche (0–9), a questi si aggiunge il tasto ENTER (INVIO). Per inviare un messaggio di cambio di programma, premere il tasto PROG, poi inserire il numero di programma con l'ausilio dei tasti numerati. Dopo aver inserito il numero di programma, premere il tasto ENTER (INVIO) per trasmettere le informazioni relative al numero di programma. Il controller Graphite M32 uscirà dalla modalità Programma e i tasti funzione trasmetteranno dati relativi alle note.
3. Tastiera - Tastiera da 32 note sensibile alla velocity.
4. Connessione USB - Per alimentare la tastiera e per inviare e ricevere dati MIDI collegare il cavo mini USB in dotazione da questa porta alla porta per la connessione USB presente su un computer.

Modifica dei parametri

Il controller Graphite M32 dispone di comandi le cui impostazioni possono essere personalizzate con l'editor Graphite M32 che si può reperire sul sito web di Samson (www.samsontech.com) e installare sul proprio computer. Le seguenti informazioni descrivono a grandi linee i parametri di ogni comando su cui è possibile intervenire.

Manopola di regolazione del volume assegnabile

Control change: imposta il numero del messaggio di control change che la manopola trasmetterà.

Canale MIDI: imposta il canale MIDI specifico che la manopola userà per trasmettere i dati.

Cursore dati assegnabile

Control change: imposta il numero del messaggio di control change che il cursore trasmetterà.

Canale MIDI: imposta il canale MIDI specifico che l'encoder userà per trasmettere i dati.

Controller della modulazione

Control Change: imposta il numero del messaggio di control change che il controller della modulazione trasmetterà.

Canale MIDI: imposta il canale MIDI specifico che il controller della modulazione userà per trasmettere i dati.

Tasto CC

Control Change: imposta il numero del messaggio di control change che i tasti CC trasmetteranno.

Canale MIDI: imposta il canale MIDI specifico che i tasti CC useranno per trasmettere i dati.

Valore: imposta il valore di control change che il tasto trasmetterà.

Specifiche

Tastiera 32 tasti, semipesata, sensibile alla velocity

Comandi Manopola di regolazione del volume, Cursore dati,

Tasti Oct +/-, Controller a nastro pitch bend, Controller a nastro modulazione

Comandi delle operazioni SUSTAIN, modalità CC, PROG

Tasti funzione 0-9, Enter (Invio)

MIDI MIDI via USB

Alimentazione Alimentazione tramite bus mediante cavo USB

AccessoricavoUSB

Dimensioni 17,36" x 4,8" x 1,65"

441 mm x 122 mm x 42 mm

Peso1,32lb

0,6 kg

Samson Technologies

45 Gilpin Avenue

Hauppauge, New York 11788-8816

Phone: 1-800-3-SAMSON (1-800-372-6766)

Fax: [phone]

www.samsontech.com
