Tipo di prodotto	Tastiera MIDI
Marca	Samson
Modello	Carbon 61
Numero di tasti	61 tasti sensibili alla velocità
Dimensioni (L x P x A)	Circa 87 x 30 x 8 cm
Peso	Circa 3,5 kg
Alimentazione	Alimentazione tramite bus USB o adattatore di rete 9V DC (non incluso)
Connettività	USB-MIDI, ingresso pedale sustain (6,35 mm)
Controlli	Rotella Pitch Bend, rotella Modulation, 4 cursori assegnabili, 3 pulsanti di trasporto (Play, Stop, Registra)
Funzioni principali	Controller MIDI per studio e palco, compatibile con la maggior parte dei DAW
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Non esporre a umidità o temperature estreme. Scollegare prima della pulizia.
Ricambi e riparabilità	Contattare il servizio clienti Samson per i pezzi di ricambio. Si consiglia la riparazione da parte di un tecnico qualificato.
Informazioni generali	Tastiera MIDI portatile con uscita USB, ideale per la produzione musicale

Domande frequenti - Carbon 61 SAMSON

Come collegare la Samson Carbon 61 a un computer?

Utilizzare un cavo USB standard (tipo A verso tipo B) per collegare la tastiera al computer. La Carbon 61 viene riconosciuta come periferica MIDI senza driver aggiuntivi sulla maggior parte dei sistemi operativi.

Quale alimentazione è necessaria?

La Carbon 61 può essere alimentata tramite la porta USB del computer o tramite un adattatore di rete 9V DC (centro positivo, 500 mA minimo) non incluso, se si desidera utilizzarla in modo autonomo.

La Carbon 61 è compatibile con il mio software DAW?

Sì, è compatibile con la maggior parte dei DAW come Ableton Live, Cubase, Logic Pro, FL Studio, Pro Tools, ecc. Appare come un ingresso MIDI standard.

Come regolare la sensibilità alla velocità?

La sensibilità alla velocità può essere regolata tramite i parametri MIDI del tuo DAW o tramite i pulsanti funzione della tastiera (consultare il manuale per le combinazioni di tasti specifiche).

Posso assegnare i cursori e i pulsanti ai miei parametri preferiti?

Sì, i 4 cursori e i pulsanti di trasporto sono assegnabili. Utilizzare il software Carbon Editor (scaricabile dal sito Samson) per configurare le proprie assegnazioni MIDI.

Qual è la gamma di pitch bend?

La gamma predefinita del pitch bend è di ±2 semitoni, ma può essere modificata tramite l'editor software o comandi MIDI.

Posso collegare un pedale sustain?

Sì, un ingresso per pedale sustain (jack 6,35 mm) è disponibile sul retro. Utilizzare un pedale a interruttore (non polarizzato).

È necessario installare driver per Windows o Mac?

Su Windows, la Carbon 61 utilizza il driver MIDI generico (class-compliant); non è necessario alcun driver specifico. Su macOS, viene riconosciuta automaticamente.

Cosa fare se non viene prodotto alcun suono?

Verificare che la tastiera sia collegata e accesa (spia USB). Assicurarsi che la traccia sia armata per la registrazione e che il canale MIDI corrisponda. Consultare le impostazioni MIDI del proprio DAW.

Come cambiare il canale MIDI della Carbon 61?

Tenere premuto il tasto 'CHAN' e premere il tasto corrispondente al numero di canale desiderato (da 1 a 16). Rilasciare 'CHAN' per confermare.

MANUALE UTENTE Carbon 61 SAMSON

Apple, Mac, Mac OS, e iPad sono marchi di Apple Inc., registrati negli USA e in altri Paesi.

IOS è un marchio o un marchio registrato di Cisco negli USA e in altri Paesi, concesso in licenza d'uso.

Informazioni importanti sulla sicurezza

ATTENTION RISQUE D'ÉLECTROCUTION ! NE PAS OUVRIR !

ATTENZIONE: PER RIDURRE IL PERICOLO DI SCOSSE ELETTRICHE NON RIMUOVERE LA COPERTURA SUPERIORE (O LA SEZIONE POSTERIORE). ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI, RIVOLGERSI A PERSONALE QUALIFICATO.

Il simbolo del fulmine con la punta a freccia all'interno di un triangolo equilatero è da intendersi come avvertimento della presenza di voltaggio pericoloso non isolato all'interno dello chassis del prodotto, che potrebbe essere di intensità sufficiente per costituire un rischio di scosse elettriche.

Il simbolo del punto esclamativo all'interno di un triangolo equilatero segnala la presenza di importanti istruzioni operative e di manutenzione nei documenti che accompagnano il prodotto.

AVVERTIMENTO

PER EVITARE IL RISCHIO DI INCENDI O SCOSSE ELETTRICHE. UTILIZZARE QUESTA SPINA ESCLUSIVAMENTE CON PROLUNGHE E PRESE IN CUI LE LAME POSSANO ESSERE INSERITE COMPLETAMENTE, PER EVITARE CHE RESTINO ESPOSTE. PER EVITARE IL RISCHIO DI INCENDI O SCOSSE ELETTRICHE. NON ESPORRE L'UNITÀ A PIOGGIA O UMIDITÀ. PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, FAR COMBACIARE LA LAMA LARGA DELLA SPINA ALLO SLOT LARGO E INSERIRLA COMPLETAMENTE.

Avviso FCC

1. Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle due condizioni seguenti:

(1) Questo dispositivo non deve causare interferenze dannose.
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono causare un funzionamento indesiderato.

1. Cambiamenti o modifiche non esplicitamente approvati dalla parte responsabile della conformità possono invalidare il diritto dell'utente a utilizzare l'apparecchio.

Se si desidera smaltire questo prodotto, non mischiarlo con i rifiuti domestici generici. Esiste un sistema di raccolta differenziata per i prodotti elettronici usati in conformità alla legislazione che richiede un trattamento, un recupero e un riciclaggio adeguati.

I nuclei familiari dei 28 Stati membri dell'UE, della Svizzera e della Norvegia possono restituire gratuitamente i loro prodotti elettronici usati a centri di raccolta designati o a un rivenditore (se ne viene acquistato uno nuovo simile).

Per i Paesi non menzionati sopra, contattare le autorità locali per conoscere un metodo di smaltimento corretto.

In questo modo, si garantisce che il prodotto smaltito venga sottoposto al necessario trattamento, recupero e riciclaggio, evitando così potenziali effetti negativi sull'ambiente e sulla salute umana.

Indice

Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Caratteristiche di Carbon 61 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Componenti del sistema 80

Requisiti minimi di sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Funzioni e controlli del pannello frontale . . . . . . . . . . . . . . . . . . . . . . 81

Funzioni e controlli del pannello posteriore ..... 82

Guida rapida 83

Funzionamento di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Modalità Edit. 86

Lista Continuous Controller (CC) MIDI . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Numeri delle note MIDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Introduzione

Grazie per aver acquistato la tastiera controller a 61 tasti Samson Carbon 61. Potrai integrarla con la tua workstation di produzione digitale Windows o Mac. Inoltre la tastiera può essere alimentata direttamente da un Apple iPad (con un Apple iPad Camera Connection kit, non incluso) e usata per controllare varie app MIDI per iOS, come GarageBand. Carbon 61 ha una tastiera a 61 tasti semi-pesati sensibili alla velocity, un fader assegnabile, una manopola “data”, rotelle pitch bend e modulation e display LED a 3 caratteri. È il complemento perfetto per la tua DAW o per controllare i software di strumenti virtuali.

Queste pagine forniscono una descrizione dettagliata delle caratteristiche della tastiera controller Carbon 61, un tour guidato del pannello di controllo e istruzioni per il collegamento e l'uso. Troverai inclusa anche una cartolina di garanzia. Non dimenticare di compilarla e spedirla per poter ricevere supporto tecnico online e informazioni aggiornate su questo e altri prodotti Samson.

Ti raccomandiamo di annotare qui sotto il numero di serie come futuro riferimento.

Numero di serie: ____

Data d'acquisto: ____

Trattato con la giusta cura, Carbon 61 funzionerà per molti anni senza problemi. Se la tastiera necessitasse di riparazione, prima di spedirla a Samson dovrai ottenere un numero di Autorizzazione Reso. In sua assenza, l'unità non verrà accettata. Contatta Samson al numero 1-800-3SAMSON (1-800-372-6766) per richiedere il numero di autorizzazione prima di procedere alla spedizione. Conserva l'imballaggio originale e, se possibile, utilizzato per spedire l'unità. Se il prodotto è stato acquistato al di fuori degli Stati Uniti, contatta il tuo distributore di zona per tutti i dettagli sulla garanzia e l'assistenza. Ti invitiamo anche a visitare il nostro sito web (www.samsontech.com) per informazioni complete sulla nostra intera linea di prodotti.

Caratteristiche di Carbon 61

Il controller Samson Carbon 61 è studiato nei minimi dettagli e realizzato con tecnologie all'avanguardia. Alcune delle sue caratteristiche comprendono:

• Tastiera semi-pesata a 61 tasti sensibili alla velocity.
• Encoder Data e fader Volume assegnabili.
• Rotelle Pitch Bend e Modulation assegnabili.
• Display a 3 caratteri / 7 segmenti per feedback in tempo reale.
• Pulsanti dedicati per ottava su/giù.
• Pulsanti Transpose su/giù assegnabili a Program e canale MIDI su/giù.
• Pulsante Edit per regolare fino a 14 parametri MIDI e di controllo.
• Ingresso per pedale Sustain.
• Connessione USB per alimentazione e MIDI.
• Porta MIDI Out a 5 pin per il collegamento di dispositivi esterni standard MIDI.
• Alloggiamento per iPad integrato.

Componenti del sistema

• Tastiera USB Samson Carbon 61
- Cavo USB
- Due piedini adattatori in gomma per iPad
• Manuale utente di Carbon 61

Requisiti minimi di sistema

Windows (PC)

• Windows XP/Vista/Win7
  • 800 MHz o superiore, almeno 256 MB di RAM, porta USB

Mac OS

• Mac OS X 10.4.9 o successivo
• 733 MHz o superiore, almeno 512 MB di RAM, porta USB

Apple iPad

- iOS v4.2 o successiva

Inoltre ti consigliamo di verificare i requisiti minimi di sistema del software che intendi usare con Carbon 61, perché potrebbero essere superiori a quelli specificati sopra.

Funzioni e controlli del pannello frontale

1. Display LED - 3x7 segmenti, mostra i dati del controller in tempo reale in modalità Performance, e i parametri regolabili in modalità Edit.
2. Fader VOLUME - Questo fader è impostato dalla fabbrica per inviare messaggi di volume MIDI (CC #7). Può essere assegnato al controllo di parametri MIDI diversi in modalità Edit (vedi pag. 86per maggiori dettagli).
3. Manopola DATA - Questo encoder di tipo endless è impostato dalla fabbrica per inviare messaggi MIDI pan (CC #10). Può essere assegnato al controllo di parametri MIDI diversi in modalità Edit (vedi pag. 86per maggiori dettagli).
4. Pulsante EDIT - Premi questo pulsante per attivare la modalità Edit, da cui puoi regolare i parametri della tastiera (vedi pag. 86per maggiori dettagli).
5. Alloggiamento iPad - Posiziona qui un iPad, in orizzontale. Usa i piedini di gomma inclusi per bloccare l'iPad (vedi pag. 83 per maggiori dettagli).
6. Pulsanti OCTAVE +/- - Premi i pulsanti OCTAVE per aumentare l'estensione della tastiera, spostando fino a 4 ottave su o giù. Ogni volta che premi un pulsante OCTAVE, l'estensione della tastiera si sposta su o giù di 12 note.
7. Pulsanti TRANSPOSE +/- - Premi i pulsanti TRANSPOSE per spostare l'estensione della tastiera su o giù fino a 12 semitoni. Possono anche essere assegnati per inviare messaggi Program MIDI e canale MIDI (vedi pag. 86 per maggiori dettagli).
8. Rotella PITCH BEND - Usa questa rotella per aumentare o diminuire l'intonazione delle note suonate sulla tastiera.
9. Rotella MODULATION - Questa rotella è solitamente usata per aggiungere modulazione (CC #1) al suono. Può essere assegnata per inviare parametri MIDI diversi in modalità Edit (vedi pag. 86per maggiori dettagli).
10. Tasti funzione - In modalità Edit i primi 25 tasti della tastiera sono assegnati a funzioni e numeri da 0 a 9 (vedi pag. 86 per maggiori dettagli).

Funzioni e controlli del pannello posteriore

1. Interruttore POWER - Spostalo per accendere o spegnere l'unità.
2. Collegamento USB - Collega un cavo USB standard da questa porta a quella sul computer o iPad per alimentare la tastiera e per trasmettere e ricevere dati MIDI.
3. MIDI OUT - Usa un cavo MIDI a 5 pin per collegare Carbon 61 a un dispositivo MIDI esterno.
4. Ingresso per pedale SUSTAIN - Collega qui un pedale di espressione o sustain con connessione da 6,3 mm. Questo ingresso è impostato dalla fabbrica per inviare messaggi MIDI sustain (CC #64). Può essere assegnato per l'invio di parametri MIDI diversi in modalità Edit (vedi pag. 86 per maggiori dettagli).

Guida rapida

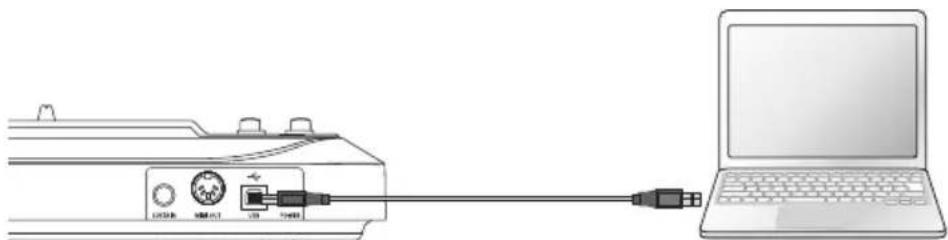

1. Collega Carbon 61 al tuo computer o iPad tramite il cavo USB fornito. L'unità verrà alimentata e trasmetterà dati MIDI attraverso la connessione USB. Sposta l'interruttore POWER verso sinistra per accendere la tastiera.

Nota: per collegare direttamente un iPad, dovrai usare l'Apple iPad Camera Connection Kit (non incluso).

1. Apri la tua DAW o il software virtual instrument e imposta Carbon 61 come dispositivo di ingresso MIDI.

2. Per usare Carbon 61 con un dispositivo MIDI esterno (ad esempio un modulo sonoro) collega un cavo MIDI a 5 pin alla porta MIDI OUT sul retro del Carbon 61 e alla porta MIDI IN del dispositivo esterno.

Collegare un iPad

La parte superiore del Carbon ha uno slot progettato per ospitare un iPad. Per adattarsi saldamente al tuo iPad, abbiamo incluso due adattatori per scarpe in gomma. Gli adattatori sono riposti nella parte inferiore del Carbon 61.

Inserisci le scarpe di gomma negli angoli sinistro e destro del supporto per iPad (come mostrato nell'illustrazione). Quindi, fai scorrere il tuo iPad nelle scarpe di gomma. Collega un

adattatore per fotocamera Apple all'iPad e collega l'iPad alla tastiera tramite il cavo USB incluso.

Funzionamento di base

-Modalità

Carbon 61 ha due modalità operative: Performance e Edit.

Modalità Performance - In questa modalità i 61 tasti sensibili alla velocity inviano informazioni relative a note e velocity tramite l'uscita USB o MIDI. I controlli assegnabili, le rotelle pitch bend e modulation trasmettono tutti informazioni di controlli continui.

Modalità Edit - In questa modalità, utilizza i primi 25 tasti per accedere alle funzioni e inserire numeri (0-9). Il resto della tastiera trasmetterà informazioni su note e velocity. Questa modalità si attiva premendo il pulsante EDIT. Per maggiori dettagli vai alla sezione Modalità Edit (pag. 86).

Nota: il canale preimpostato per trasmettere le informazioni di controllo è il canale

-Parametri di esecuzione

1. In modalità Edit puoi assegnare la tastiera per trasmettere su un altro canale MIDI.

Pulsanti OCTAVE

I pulsanti OCTAVE aumentano l'estensione della tastiera, spostandola in su o in giù di 12 note per volta. Usali per spostare l'ottava su o giù fino a un massimo di 4 ottave. Mentre li premi, il valore dello spostamento compare sul display. Il valore iniziale è 0.

Ogni volta che lo premi, il pulsante OCTAVE “-” sposta la tastiera in giù di un'ottava e diventa rosso quando l'estensione della tastiera è sotto al valore 0.

Ogni volta che lo premi, il pulsante OCTAVE “+” sposta la tastiera in su di un'ottava e diventa rosso quando l'estensione della tastiera è sopra al valore 0.

Premi i pulsanti OCTAVE insieme per reimpostare l'estensione della tastiera su 0.

Pulsanti TRANSPOSE

I pulsanti TRANSPOSE spostano l'estensione della tastiera su o giù di un semitono (mezzo step). Usali per trasportare le note su o giù fino a un massimo di 12 semitoni. Quando li premi, il valore dello spostamento compare sul display. Il valore iniziale è 0.

Ogni volta che lo premi, il pulsante TRANSPOSE “-” sposta la tastiera in giù di un semitono e diventa rosso quando l'estensione della tastiera è sotto al valore 0.

Ogni volta che lo premi, il pulsante TRANSPOSE “+” sposta la tastiera in su di un semitono e diventa rosso quando l'estensione della tastiera è sopra al valore 0.

Puoi impostare i pulsanti TRANSPOSE per inviare informazioni Program +/- o canale MIDI +/-. Per maggiori dettagli vai alla sezione Modalità Edit (pag. 86).

Rotella MODULATION

La rotella MODULATION è usata solitamente per aggiungere l'effetto vibrato alle note che stai suonando. L'intervallo di dati della MODULATION wheel va da 0 a 127. Il numero di controller MIDI preimpostato è CC #1. In modalità Edit puoi assegnare alla rotella MODULATION un altro numero di controller. Per maggiori dettagli vai alla sezione Modalità Edit (pag. 86).

Funzionamento di base

Fader VOLUME

Il fader VOLUME invia informazioni MIDI per controllare l'esecuzione del dispositivo MIDI collegato alla tastiera. È impostato in fabbrica per controllare il volume del canale, ma in modalità Edit puoi assegnarlo al controllo di un altro parametro. Per maggiori dettagli vai alla sezione Modalità Edit (pag. 86).

Manopola DATA

La manopola DATA invia informazioni MIDI per controllare l'esecuzione del dispositivo MIDI collegato alla tastiera. La manopola è impostata dal produttore per controllare il pan del canale, ma in modalità Edit puoi assegnarla al controllo di un altro parametro. Per maggiori dettagli vai alla sezione Modalità Edit (pag. 86).

Rotella PITCH BEND

La rotella PITCH BEND viene usata per alzare o abbassare ("bending") l'intonazione delle note suonate sulla tastiera. La risposta e l'estensione di questo controllo si basano sul preset o sulla sorgente sonora che stai controllando. La rotella pitch bend ha un montaggio a molla: se rilasciata, tornerà in posizione centrale.

Ingresso per pedale SUSTAIN

Puoi collegare temporaneamente un interruttore a pedale o un pedale damper all'ingresso SUSTAIN sul retro. L'impostazione iniziale per l'ingresso del pedale è sustain (CC #64). In modalità Edit puoi assegnare un'altra funzione a questo ingresso. Per maggiori dettagli vai alla sezione Modalità Edit (pag. 86).

All'accensione la tastiera determina la polarità del pedale collegato. Per invertire la polarità del pedale premilo mentre accendi la tastiera.

Modalità Edit

In modalità Edit puoi accedere ai parametri del Carbon 61 e modificarli secondo le tue esigenze. Per attivare la modalità Edit premi il pulsante EDIT sul pannello superiore della tastiera. Il pulsante diventerà rosso e il display mostrerà la scritta "Set" a indicare che sei in modalità Edit. In questa modalità i primi 25 tasti diventano tasti numerici e di funzione, e non trasmettono nessuna nota. Gli ultimi 24 tasti continuano a trasmettere note, per consentirti di verificare in tempo reale l'effetto dei tuoi cambiamenti sulla performance. Il fader VOLUME e le rotelle PITCH e MODULATION continueranno a funzionare normalmente, ma i loro valori non compariranno sul display. Per uscire dalla modalità Edit e tornare in modalità Performance premi di nuovo il pulsante EDIT. Una volta in modalità Performance il pulsante non sarà più illuminato in rosso.

Funzioni MIDI

Quando premuto, il numero di program attuale lampeggia sul display. Per cambiare il program, ruota la manopola DATA o inserisci il nuovo numero di program tramite i tasti numerici (0–9). Puoi inserire un numero nell'intervallo da 0 a 127. Dopo aver inserito il numero premi il pulsante ENTER. Carbon 61 trasmetterà il messaggio program change e il display smetterà di lampeggiare. Se il numero inserito è fuori dall'intervallo disponibile, il display mostrerà per tre secondi “-E-” (errore), e poi tornerà all'ultimo numero di program impostato (non verrà trasmessa alcuna informazione).

CHANNEL (canale MIDI)

Quando premuto, il numero di canale MIDI attuale lampeggia sul display. Per cambiare il canale MIDI su cui il Carbon 61 sta trasmettendo, ruota la manopola DATA o inserisci il nuovo numero di canale tramite i tasti numerici. Puoi inserire un numero nell'intervallo da 1 a 16. Una volta inserito il numero di canale premi il pulsante ENTER. Carbon 61 sarà impostato per trasmettere sul nuovo canale e il display smetterà di lampeggiare. Se il numero inserito è fuori dall'intervallo disponibile, il display mostrerà per tre secondi “-E-” (errore), e poi tornerà all'ultimo numero di canale impostato.

Modalità Edit

BANK MSB e LSB

Per memorizzare più di 128 patch, i dispositivi di solito li organizzano in diversi banchi. Per accedere ai diversi banchi, il protocollo MIDI richiede un'identificazione composta da due messaggi MIDI: Most Significant Byte (MSB) e Least Significant Byte (LSB). Questi due messaggi, insieme a un comando program change, ti consentono di selezionare un banco e un patch al suo interno. Consulta il manuale del tuo dispositivo per una lista dei messaggi MSB e LSB relativi ai diversi banchi.

Assegnazione dei controller-

Per impostare i comandi BANK MSB o BANK LSB premi i relativi tasti funzione, e i dati MSB o LSB attuali lampeggeranno sul display. Ruota la manopola DATA o inserisci il numero MSN o LSB desiderato e premi ENTER. Puoi inserire un numero nell'intervallo da 1 a 127. Carbon 61 trasmetterà il nuovo MSB o LSB al tuo dispositivo. Se il numero inserito è fuori dall'intervallo disponibile, sul display lampeggerà “-E-” (errore) per tre secondi, e poi tornerà all'ultimo numero impostato.

Nota: per richiamare un nuovo patch, un messaggio di bank change deve essere seguito da uno di program change.

CURVA DELLA VELOCITY

La curva della velocity è il modo in cui la tastiera interpreta la velocità con cui è premuto un particolare tasto e il relativo numero di velocity MIDI da trasmettere. Carbon 61 dispone di quattro diverse curve utilizzabili (da 1 a 4, descritte di seguito). Per cambiare la curva della velocity premi il tasto assegnato a VELOCITY CURVE. La selezione attuale lampeggerà sul display. Ruota la manopola DATA o usa i tasti numerici per selezionare una curva. Premi ENTER per confermare la selezione: la tastiera sarà impostata per rispondere con la nuova curva di velocity. Se scegli un numero fuori dall'intervallo disponibile, sul display lampeggerà “-E-” (errore) per tre secondi, e poi tornerà all'ultimo numero di velocity impostato.

Curve di velocity disponibili

N. Tipo Descrizione

1 Normal Curva di tipo lineare - Default

2 Soft Trasmissione di una velocity (e del relativo volume) più bassa.

3 Hard Trasmissione di una velocity (e del relativo volume) più alta.

4 Fixed La velocity delle note è fissata a 127.

1 - Normal

Premi il tasto ASSIGN TRANS per cambiare la funzione controllata dai pulsanti TRANSPOSE “+” e “-”. Possono essere assegnati tre parametri:

1 - Transpose

2 - Program Change

3 - Canale MIDI

Quando premuto, il numero della funzione attuale lampeggerà sul display. Ruota la manopola DATA o inserisci il codice del controllo con i tasti numerici. Premi il pulsante ENTER per confermare la selezione. Se il numero inserito è fuori dall'intervallo, sul display lampeggerà “-E-” (errore) per tre secondi, e poi tornerà all'ultimo numero di funzione impostato.

Nota: quando il pulsante TRANSPOSE è impostato su 2 (program change) o 3 (canale MIDI), gli indicatori non funzioneranno. Inoltre, se impostato su 2 (program change), il pulsante TRANSPOSE ha una funzione di accelerazione (quando è tenuto premuto, il numero cambia rapidamente in modo che tu possa impostare numeri alti più velocemente).

ASSIGN FADER

Premi il tasto funzione ASSIGN FADER per modificare il numero di controller assegnato al fader VOLUME. Quando premuto, il numero di controller corrente lampeggerà sul display. Ruota la manopola DATA o inserisci il numero di controller (0–148) con i tasti numerici. Fai riferimento alla lista dei MIDI Continuous Controller (CC) a pag. 90 per un elenco dei codici e delle relative funzioni. Premi il pulsante ENTER per confermare la selezione. Se il numero inserito è fuori dall'intervallo, sul display lampeggerà “-E-” (errore) per tre secondi, prima di tornare all'ultimo numero CC impostato.

ASSIGN KNOB

Premi il tasto funzione ASSIGN KNOB per modificare il numero di controller assegnato alla manopola DATA. Quando premuto, il numero di controller corrente lampeggerà sul display. Ruota la manopola DATA o inserisci il numero di controller (0–148) con i tasti numerici. Fai riferimento alla lista dei MIDI Continuous Controller (CC) a pag. 90 per un elenco dei codici e delle relative funzioni. Premi il pulsante ENTER per confermare la selezione. Se il numero inserito è fuori dall'intervallo, sul display lampeggerà “-E-” (errore) per tre secondi, prima di tornare all'ultimo numero CC impostato.

ASSIGN MOD

Premi il tasto funzione ASSIGN MOD per modificare il numero di controller assegnato alla rotella MODULATION. Quando premuto, il numero di controller corrente lampeggerà sul display. Ruota la manopola DATA o inserisci il numero di controller (0–148) con i tasti numerici. Fai riferimento alla lista dei MIDI Continuous Controller (CC) a pag. 90 per un elenco dei codici e delle relative funzioni. Premi il pulsante ENTER per confermare la selezione. Se il numero inserito è fuori dall'intervallo, sul display lampeggerà “-E-” (errore) per tre secondi, prima di tornare all'ultimo numero CC impostato.

Modalità Edit

ASSIGN PEDAL

Premi il tasto funzione ASSIGN PEDAL per modificare il numero di controller assegnato all'ingresso SUSTAIN PEDAL. Il valore iniziale è CC #64. Quando premuto, il numero di controller corrente lampeggerà sul display. Ruota la manopola DATA o inserisci il numero di controller (0–148) con i tasti numerici. Fai riferimento alla lista dei MIDI Continuous Controller (CC) a pag. 90 per un elenco dei codici e delle relative funzioni. Premi il pulsante ENTER per confermare la selezione. Se il numero inserito è fuori dall'intervallo, sul display lampeggerà “-E-” (errore) per tre secondi, prima di tornare all'ultimo numero CC impostato.

Impostazioni della tastiera

RESET ALL

La funzione RESET ALL imposta tutti i i controller di Carbon 61 ai loro valori iniziali. Quando premi il tasto funzione RESET ALL il display mostrerà inizialmente “No” (per indicare la decisione di non voler resettare tutte le funzioni). Se vuoi veramente resettare tutti i controller, premi il tasto numerico 1 o ruota la manopola DATA finché “Yes” appare sul display. Premi il pulsante ENTER per confermare: tutti i controller saranno resettati all’istante. Se premi ENTER mentre il display mostra “No”, il reset verrà annullato.

ALL NOTES OFF

La funzione ALL NOTES OFF invia un messaggio “all notes off” per fermare qualsiasi nota inceppata. Premi il tasto funzione ALL NOTES OFF e la tastiera invierà immediatamente il messaggio “all notes off”: ogni nota sostenuta dovrebbe fermarsi.

DEFAULT

La funzione DEFAULT fa tornare tutti i parametri del Carbon 61 alle impostazioni di fabbrica originali. Se premi il tasto funzione DEFAULT il display mostrerà “No” (a indicare la decisione di non voler riportare tutte le funzioni alle impostazioni iniziali). Se vuoi veramente resettare tutti i controller alle impostazioni di fabbrica, premi il tasto numerico 1 o ruota la manopola DATA finché “Yes” appare sul display. Premi il pulsante ENTER per confermare: tutti i controller saranno resettati all’istante. Se premi ENTER mentre il display mostra “No”, il reset verrà annullato.

SNAPSHOT

La funzione SNAPSHOT trasmette tutti i valori attuali dei controller fader VOLUME, manopola DATA, rotella PITCH BEND, numero program e numero di canale in una volta sola, per darti una panoramica sulle impostazioni attuali. Premi il tasto SNAPSHOT per vedere questi valori.

12 Controllo effetto 1

13 Controllo effetto 2

14 Non definito

15 Non definito

16 Uso generico #1

17 Uso generico #2

18 Uso generico #3

19 Uso generico #4

20 Non definito

21 Non definito

22 Non definito

23 Non definito

24 Non definito

25 Non definito

26 Non definito

27 Non definito

28 Non definito

29 Non definito

30 Non definito

31 Non definito

32 Selezione banco

33 Rotella Modulation

34 Controllo Breath

35 Non definito

36 Controllo pedale

37 Tempo Portamento

38 Immissione dati

39 Volume canale

40 Bilanciamento

41 Non definito

42 Pan

43 Espressione

44 Controllo effetto 1

45 Controllo effetto 2

46 Non definito

47 Non definito

48 Uso generico #1

61 Uso generico #2

50 Uso generico #3

51 Uso generico #4

52 Non definito

53 Non definito

54 Non definito

55 Non definito

56 Non definito

57 Non definito

58 Non definito

59 Non definito

60 Non definito

61 Non definito

62 Non definito

63 Non definito

64 Pedale Sustain

65 Portamento on/off

66 Sostenuto on/off

68 Interruttore a pedale Legato

69 Hold 2

70 Variazione suono

71 Intensità timbro/armonica

72 Tempo di rilascio

73 Tempo di attacco

74 Luminosità

75 Tempo di decadimento

76 Frequenza Vibrato

77 Profondità Vibrato

78 Ritardo Vibrato

79 Cont. suono

80 Uso generico #5

81 Uso generico #6

82 Uso generico #7

83 Uso generico #8

84 Controllo Portamento

85 Non definito

86 Non definito

87 Non definito

88 Non definito

89 Non definito

90 Non definito

91 Livello mandata riverbero

92 Profondità Tremolo

93 Livello mandata Chorus

94 Profondità Detune/Celeste

95 Profondità phaser

96 Immissione dati +1

97 Immissione dati -1

98 NRPN LSB

99 NRPN MSB

100 RPN LSB

101 RPN MSB

102 Non definito

103 Non definito

104 Non definito

105 Non definito

106 Non definito

107 Non definito

108 Non definito

109 Non definito

110 Non definito

111 Non definito

112 Non definito

113 Non definito

114 Non definito

115 Non definito

116 Non definito

117 Non definito

118 Non definito

119 Non definito

120 Tutti i suoni off

121 Ripristina tutti i controlli

124 Modalità Omni off

125 Modalità Omni on

126 Modalità Poly off

127 Modalità Poly on

Messaggi RPN/NRPN

128 Sensibilità Pitch Bend

129 Fine Tuning

130 Coarse Tuning

131 Frequenza Vibrato

132 Profondità Vibrato

133 Ritardo Vibrato

134 Frequenza cutoff filtro passa-basso

135 Risonanza filtro passa-basso

136 Frequenza cutoff filtro passa-alto

137 Guadagno equalizzatore bassi

138 Guadagno equalizzatore alti

139 Frequenza equalizzatore bassi

140 Frequenza equalizzatore alti

141 Tempo di attacco EG

142 Tempo di decadimento EG

143 Tempo di rilascio EG

144 Pressione canale (Aftertouch)

145 Program Change

146 Selezione brano(brano #)

Messaggi SysEx

147 Volume Master

148 Bilanciamento Master

Numeri delle note MIDI

Questa tabella mostra i numeri delle note MIDI secondo lo standard ISO. Il Do centrale (C centrale) è il numero di nota MIDI 60 (C4).

Ottava	Numeri delle note
	C C# D D#		E F F# G G#		A A# B
-1 0 1	2 3 4	5 6 7 8	9 10	11
0 12	13 14	15 16	17 18	19 20	21 22	23
1 24	25 26	27 28	29 30	31 32	33 34	35
2 36	37 38	39 40	41 42	43 44	45 46	47
3 48	61 50	51 52	53 54	55 56	57 58	59
4 60	61 62	63 64	65 66	67 68	69 70	71
5 72	73 74	75 76	77 78	79 80	81 82	83
6 84	85 86	87 88	89 90	91 92	93 94	95
7 96	97 98	99 100	101	102 10	103 104	105 106	107
8 108	109 1	110 11	1 112	113 1	114 115	116 117	118 119
9 120	121 1	122 12	123 124	125 1	126 127

Specifiche

Tastiera 61 tasti, semi-pesata, sensibile alla velocity

Display 3 caratteri, 7 segmenti

Controlli Fader Volume, manopola Data, pulsante Edit, pulsanti Octave +/-, pulsanti Transpose +/-, rotella Pitch Bend, rotella Modulation

Funzioni Program Number, Reset All, MIDI Channel, All Notes Off, Bank MSB, Bank LSB, Velocity Curve, Default, Assign Trans, Assign Fader, Assign Knob, Assign Mod, Assign Pedal, Snapshot

Ingresso pedale TRS da 6,3 mm

MIDI MIDI su USB, MIDI OUT a 5 pin

Alimentazione Tramite bus USB

AccessoriCavoUSB

Piedini in gomma per iPad

Dimensioni 962 mm x 222 mm x 74 mm

Peso 3,4 kg

Follow us:

@samson @samsontech @samson_technologies
