MANUAL DE USUARIO Carbon 61 SAMSON
Apple, Mac, Mac OS e iPad son marcas comerciales de Apple Inc., registradas en Estados Unidos así como en otros países.
IOS es una marca comercial o marca registrada de Cisco en Estados Unidos así como en otros países y es usada aquí bajo licencia.
Instrucciones importantes de seguridad
ATTENTION RISQUE D'ÉLECTROCUTION ! NE PAS OUVRIR !
ATENCIÓN: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO DESMONTE LA TAPA (NI EL CHASIS). DENTRO DE ESTE APARATO NO HAY PIEZAS SUSCEPTIBLES DE SER REPARADAS POR EL PROPIO USUARIO. DIRIJA CUALQUIER REPARACIÓN AL SERVICIO TÉCNICO OFICIAL.
El símbolo del rayo dentro de un triángulo equilátero pretende advertir al usuario de la presencia de “voltajes peligrosos” no aislados dentro de la carcasa del producto, que pueden ser de suficiente magnitud como para suponer un riesgo de descarga eléctrica.
El símbolo de exclamación dentro de un triángulo equilátero pretende advertir al usuario de la existencia de instrucciones de manejo y mantenimiento importantes en los documentos que vienen con el aparato.
ATENCIÓN
PARA EVITAR EL RIESGO DE INCENDIOS O DESCARGAS ELÉCTRICAS, NO USE EL ENCHUFE DE ESTE APARATO CON UNA REGLETA, RECEPTÁCULO O SALIDA DE CORRIENTE SALVO QUE LOS BORNES DEL MISMO QUEDEN COMPLETAMENTE INTRODUCIDOS Y NO QUEDEN PARTES DE LOS MISMOS AL DESCUBIERTO. PARA EVITAR EL RIESGO DE INCENDIOS O DESCARGAS ELÉCTRICAS, NO PERMITA QUE ESTE APARATO QUEDE EXPUESTO A LA LLUVIA O LA HUMEDAD. PARA EVITAR DESCARGAS ELÉCTRICAS, COLOQUE E INTRODUZCA CORRECTAMENTE EL ENCHUFE EN LA UNIDAD.
Aviso de la FCC
1 Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:
(1) Este dispositivo no debe causar interferencias
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento no deseado.
2 Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.
Si desea desechar este producto, no lo mezcle con la basura doméstica general. Existe un sistema de recogida selectiva para productos electrónicos usados de acuerdo con la legislación que exige un tratamiento, una recuperación y un reciclaje adecuados.
Los hogares de los 28 Estados miembros de la UE, Suiza y Noruega pueden enviar gratis sus productos electrónicos usados a centros de recogida designados o a un minorista (si compra uno nuevo similar).
Para los países no mencionados anteriormente, póngase en contacto con las autoridades locales para obtener un método correcto de desecho.
De este modo, se asegurará de que su producto desechado se somete al tratamiento, recuperación y reciclaje necesarios y, de este modo, evitará posibles efectos negativos sobre el medioambiente y la salud humana.
Índice
Introducción ..... 61
Características del Carbon 61. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Componentes del sistema....62
Requisitos mínimos del sistema ..... 62
Controles y funciones del panel frontal. . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Controles y funciones del panel trasero .....64
Puesta en marcha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Funcionamiento básico .....66
Modo de edición . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Listado de controladores continuos MIDI (CC) .....72
Números de notas MIDI. 74
Especificaciones técnicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Introducción
¡Felicidades y gracias por su compra del teclado controlador USB/MIDI de 61 teclas Samson Carbon 61! El Carbon 61 puede integrarse fácilmente con su workstation de producción digital Windows o Mac. El teclado también puede recibir corriente directamente desde un Apple iPad (usando el kit de conexión de cámara Apple iPad, opcional) y puede usarlo para controlar muchas apps iOS MIDI, como el GarageBand. El Carbon 61 dispone de un teclado de 61 teclas sensibles a la velocidad y semi-contrapesadas, un fader asignable, un mando de datos, ruedas de inflexión tonal y modulación y una pantalla LED de 3 dígitos. El Carbon 61 es el añadido perfecto para su DAW o software de control de instrumentos virtuales.
En estas páginas encontrará una descripción detallada de las características del teclado controlador Carbon 61, así como un recorrido guiado por su panel de control e instrucciones paso-a-paso para su configuración y uso. También encontrará una tarjeta de garantía—no se olvide cumplimentarla y devolvérnosla para que podamos ofrecerle soporte técnico online y para que le podamos facilitar la información más actualizada sobre este y otros productos Samson en el futuro.
Le recomendamos que apunte el número de serie y la fecha de compra en los espacios reservados para ello por si tiene que hacer cualquier consulta en el futuro.
Fecha de compra: ____
Con unos cuidados adecuados, su Carbon 61 le dará largos años de funcionamiento sin problemas. En el improbable caso de que este aparato deba ser reparado, deberá solicitarnos un número de autorización de devolución (RA) antes de devolver esta unidad a Samson. Sin este número, ninguna unidad será aceptada. Póngase en contacto con Samson en el 1-800-3SAMSON (1-800-372-6766) para que le facilitemos el número de autorización de devolución antes de devolvernos la unidad. Trate de utilizar para el envío el embalaje y las protecciones originales. SI ha adquirido este producto Samson fuera de los Estados Unidos, póngase en contacto con su distribuidor local para que le informe de los términos de la garantía y condiciones de servicio aplicables. Además, asegúrese de acceder a nuestra página web (www.samsontech.com) para ver toda la información disponible relacionada con toda nuestra gama de productos.
Características del Carbon 61
El Samson Carbon 61 utiliza la tecnología más avanzada y ha sido diseñado con la máxima precisión. Estas son algunas de sus características principales:
- Teclado de 61 teclas sensibles a la velocidad y semi-contrapesadas
- Mando de datos y fader de volumen asignables
- Rueda de inflexión tonal y rueda asignable de modulación
- Pantalla LED de 3 dígitos y 7 segmentos para información en tiempo real
- Botones específicos de octava arriba/abajo
- Botones de trasposición arriba/abajo, asignables a cambio de programa y canal MIDI
- Tecla Edit que le permite el ajuste de hasta 14 parámetros MIDI y de control
- Entrada de pedal de sustain
- Conexión USB para alimentación y MIDI
- Salida MIDI de 5 puntas para la conexión a dispositivos MIDI standard
- Soporte para iPad integrado
Componentes del sistema
- Teclado USB Samson Carbon 61
- Cable USB
- Dos zapatas de goma para iPad
- Manual de instrucciones del Carbon 61
Requisitos mínimos del sistema
Windows (PC)
- Windows XP/Vista/Win7
- 800 MHz o más, 256 MB de RAM o superior, puerto USB
Mac OS
• Mac OS X 10.4.9 o posterior
• 733 MHz o más, 512 MB de RAM o superior, puerto USB
Le recomendamos que compruebe también los requisitos mínimos del software que use con el Carbon 61, ya que pueden ser superiores a los indicados anteriormente.
Controles y funciones del panel frontal
-
Pantalla - Pantalla LED de 3 x 7 segmentos que muestra los datos de controlador en tiempo real en el modo de interpretación, y los parámetros ajustables en el de edición
-
Fader VOLUME - Este fader viene prefijado de fábrica para enviar mensajes MIDI de volumen (CC #7), pero puede asignarlo para controlar distintos parámetros MIDI en el modo de edición (vea p. 68 para más información).
-
Mando DATA - Este mando giratorio continuo viene prefijado de fábrica para enviar mensajes MIDI de panorama (CC #10), pero puede asignarlo para controlar distintos parámetros MIDI en el modo de edición (vea p. 68 para más información).
-
Botón EDIT - Pulse este botón para acceder al modo de edición. En el modo de edición, puede ajustar los parámetros del teclado (vea p. 68 para más información).
-
Soporte para iPad - Coloque un Apple iPad horizontalmente en esta ranura. Use las zapatas de goma incluidas para sujetar el iPad de forma segura en su sitio (vea p.65 para más información).
-
Botones OCTAVE +/- - Pulse los botones OCTAVE para cambiar la octava del teclado hacia arriba o abajo en un máximo de cuatro octavas, para ampliar así el rango del teclado. Cada vez que pulse un botón OCTAVE, el rango del teclado cambiará hacia arriba o abajo en 12 notas.
-
Botones TRANSPOSE +/- - Pulse estos botones para cambiar el rango del teclado arriba o abajo en un máximo de 12 semitonos (medias notas o pasos). Estos botones también pueden ser asignados para enviar mensajes de cambio de programa y canal MIDI (vea p. 68 para más información).
-
Rueda PITCH BEND - Use esta rueda para producir una inflexión tonal arriba o abajo de las notas tocadas en el teclado.
-
Rueda MODULATION - Esta rueda se suele usar para añadir modulación (CC #1) al sonido tocado, pero puede asignarla para el envío de otros parámetros MIDI en el modo de edición (vea p. 68 para más información).
-

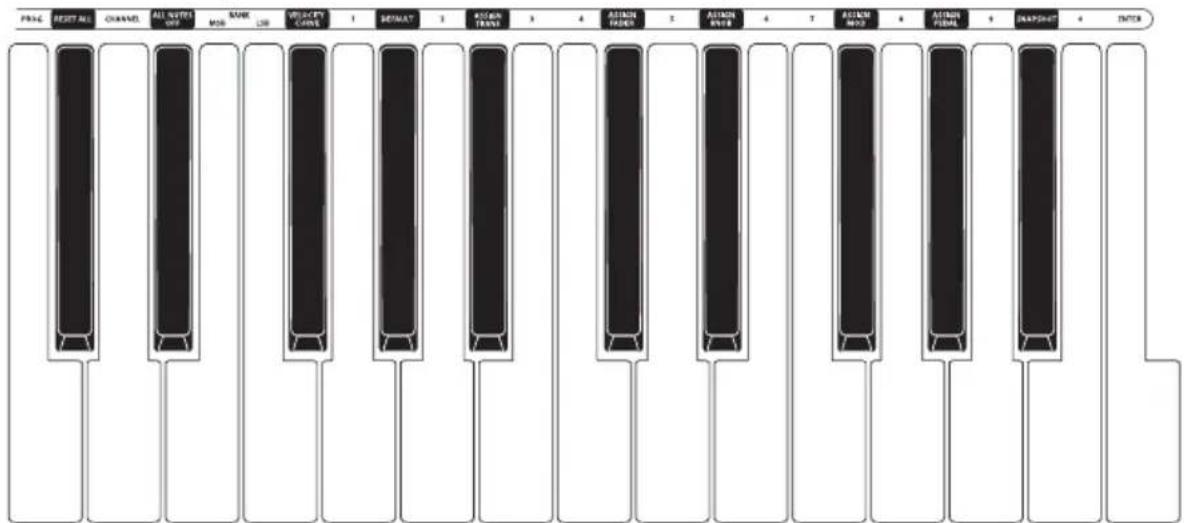

Teclas de función - En el modo de edición, las 25 primeras teclas del teclado están asignadas para actuar como dígitos numéricos 0–9 (vea p. 68 para más información).
Controles y funciones del panel trasero
- Interruptor POWER - Deslícelo a un lado u otro para encender o apagar el teclado.
- Conexión USB - Conecte un cable USB standard desde este puerto a la conexión USB de un ordenador o iPad para pasar alimentación eléctrica al teclado y para el envío y recepción de datos MIDI.
- MIDI OUT - Use un cable MIDI de 5 puntas para conectar el Carbon 61 a un dispositivo MIDI exterior.
- Entrada de pedal SUSTAIN - Conecte a esta entrada un pedal sustain o de expresión que disponga de una clavija de 6,3 mm. Esta entrada viene prefijada de fábrica para enviar mensajes MIDI sustain (CC #64), pero esta entrada también puede ser asignada para enviar distintos parámetros MIDI en el modo de edición (vea p. 68 para más información).
Puesta en marcha
- Conecte el Carbon 61 a su ordenador o iPad usando el cable USB incluido. La unidad recibirá corriente y transmitirá datos MIDI a través de esta conexión USB. Deslice el interruptor POWER a la izquierda para encender el teclado.
Nota: Para conectar la unidad directamente al iPad, necesitará usar el kit de conexión de cámara del Apple iPad (opcional).
-
Ejecute su software DAW o de instrumento virtual y configure el Carbon 61 como el dispositivo de entrada MIDI.
-
Para usar el Carbon 61 con un dispositivo MIDI exterior (como un módulo de sonido), conecte un cable MIDI de 5 puntas a la toma MIDI OUT del panel trasero del Carbon 61 y a la toma MIDI IN del dispositivo externo.
Conexión de un iPad
La parte superior del Carbon tiene una ranura diseñada para acomodar un iPad. Para adaptar su iPad de forma segura, hemos incluido dos adaptadores de zapato de goma. Los adaptadores se almacenan en la parte inferior del Carbon 61. Inserte los zapatos de goma en las esquinas izquierda y derecha del soporte del iPad (como se muestra en la ilustración). Luego, desliza tu iPad en los zapatos de goma. Conecte un adaptador de cámara de Apple al iPad y conecte el iPad al teclado a través del cable USB incluido.
Funcionamiento básico
-Modos
El Carbon 61 tiene dos modos operativos: Interpretación y Edición.
Modo de interpretación - En él, las 61 teclas sensibles a la velocidad transmiten información de velocidad y notas a través de la salida USB o MIDI. Los controladores asignables, ruedas de inflexión tonal y modulación transmiten información de controladores continuos.
Modo de edición - En él, use las 25 primeras teclas del teclado para acceder a funciones e introducir valores numéricos 0-9. El resto del teclado transmitirá información de notas y velocidad. Este modo se activa al pulsar el botón EDIT. Consulte la sección del modo de edición (p.68) para más detalles.
Nota: Por defecto, la unidad transmite información de control en el canal 1. Puede
-Parámetros de interpretación
asignar el teclado para transmitir datos en otro canal MIDI en el modo de edición.
Botones OCTAVE
Estos botones cambian la octava del teclado en 12 notas arriba o abajo cada vez que los pulse, para ampliar así el rango del teclado. Puede usarlos para cambiar hasta un máximo de cuatro octavas. Conforme pulse estos botones, la octava cambiará su valor tal como le mostrará el teclado. El valor por defecto es 0.
El botón OCTAVE “-” cambiará el teclado una octava abajo cada vez que lo pulse y se iluminará en rojo cuando el rango del teclado esté por debajo del valor 0.
El botón OCTAVE “+” cambiará el teclado una octava arriba cada vez que lo pulse y se iluminará en rojo cuando el rango del teclado esté por encima del valor 0.
Pulse a la vez ambos botones OCTAVE para reiniciar el rango del teclado a 0.
Botones TRANSPOSE
Estos botones cambian el rango del teclado en un semitono (media nota o tono) arriba o abajo con cada pulsación. Puede usarlos para trasponer notas arriba o abajo en un máximo de 12 semitonos. Conforme pulse estos botones, el valor de cambio será mostrado en pantalla. El valor por defecto es 0.
El botón TRANSPOSE “-” cambiará el teclado un semitono abajo cada vez que lo pulse y se iluminará en rojo cuando el rango del teclado esté por debajo del valor 0.
El botón TRANSPOSE “+” cambiará el teclado un semitono arriba cada vez que lo pulse y se iluminará en rojo cuando el rango del teclado esté por encima del valor 0.
También puede configurar estos botones TRANSPOSE para enviar información de cambio de canal o programa MIDI +/-. Consulte la sección sobre el modo de edición (p.68) para más detalles.
Funcionamiento básico
Rueda MODULATION
Esta rueda se suele usar para añadir efectos de vibrato a las notas que esté tocando. El rango de datos de esta rueda MODULATION es 0–127. El número de controlador MIDI por defecto es el CC #1. Puede asignar otro número de controlador a la rueda de modulación en el modo de edición. Consulte la sección sobre el modo de edición (p.68) para más detalles.
Fader VOLUME
Este fader envía información MIDI para el control de la interpretación del dispositivo que esté conectado al teclado. El valor de fábrica es el volumen de canal, pero puede asignarlo a otro parámetro en el modo de edición. Consulte la sección sobre el modo de edición (p.68) para más detalles.
Mando DATA
Este mando envía información MIDI para el control de la interpretación del dispositivo que esté conectado al teclado. El valor de fábrica es el control del panorama, pero puede asignarlo a otro parámetro en el modo de edición. Consulte la sección sobre el modo de edición (p.68) para más detalles.
Rueda PITCH BEND
Esta rueda se usa para controlar la inflexión tonal de las notas tocadas en el teclado y subir o bajar su tono. La respuesta y rango de este controlador se basa en el programa o fuente de sonido que esté siendo controlada. La rueda de inflexión tonal dispone de un resorte que hará que vuelva a su posición central en cuanto la suelte.
Entrada de pedal SUSTAIN
Puede conectar un pedal de disparo momentáneo o un pedal damper o sordina a la entrada de pedal SUSTAIN del panel trasero. El ajuste por defecto para esta entrada es sustain (CC #64), pero puede asignarlo a otro parámetro en el modo de edición. Consulte la sección sobre el modo de edición (p.68) para más detalles.
Cuando encienda el teclado, la unidad detectará la polaridad del pedal conectado. Para invertir la polaridad del pedal, púlselo mientras enciende el teclado.
Modo de edición
En este modo podrá acceder y ajustar a los parámetros del Carbon 61 para adaptarlo a sus necesidades. Para acceder al modo de edición, pulse el botón EDIT del panel superior. El botón se iluminará en rojo y en la pantalla aparecerá "Set" para indicarle que está en ese modo. En el modo de edición, las 25 primeras teclas del teclado se convierten en teclas de función y numéricas, y no transmitirán datos de notas. Las últimas 24 teclas seguirán transmitiendo información de notas en este modo, por lo que podrá comprobar, en tiempo real, cómo afectan sus cambios a la interpretación. El fader VOLUME y las ruedas PITCH y MODULATION seguirán funcionando normalmente, pero sus datos de interpretación no aparecerán en pantalla. Para salir del modo de edición y volver al de interpretación, pulse el botón EDIT una segunda vez. El botón ya no quedará iluminado en rojo cuando esté en el modo de interpretación.
Funciones MIDI
PROG (cambio de programa)
Cuando lo pulse, el número de programa activo parpadeará en pantalla. Para cambiar el programa, gire el mando DATA o introduzca el nuevo número de programa con las teclas numéricas (0–9). Puede introducir cualquier número de programa en el rango 0-127. Una vez que haya elegido el programa que quiera, pulse la tecla ENTER. El Carbon 61 transmitirá el cambio del programa y la pantalla dejará de parpadear. Si el número introducido está fuera del rango aparecerá en pantalla una “-E-” (error) durante tres segundos y después volverá al último número de programa válido ajustado (no será transmitida ninguna información).
CHANNEL (canal MIDI)
Cuando lo pulse, el número del canal MIDI activo parpadeará en pantalla. Para cambiar el canal MIDI en el que transmite datos el Carbon 61, gire el mando DATA o introduzca el nuevo número de canal con las teclas numéricas (0–9). Puede introducir cualquier número en el rango 1–16. Una vez que haya elegido el canal que quiera, pulse la tecla ENTER. El Carbon 61 será ajustado para transmitir datos en el nuevo canal y la pantalla dejará de parpadear. Si el número introducido está fuera del rango aparecerá en pantalla una “-E-” (error) durante tres segundos y después volverá al último número de canal válido ajustado.
Modo de edición
BANK MSB y LSB
Para poder almacenar más de 128 programas, los dispositivos los distribuyen por lo general en varios bancos. Para acceder a los distintos bancos, el MIDI requiere un identificador formado por dos mensajes MIDI: el byte más significativo (MSB) y el menos significativo (LSB). Estos dos mensajes, junto con una orden de cambio de programa, le permiten elegir un banco y un programa dentro de él. Consulte el manual de su dispositivo para ver los MSB y LSB correspondientes a cada banco.
Para ajustar el BANK MSB o BANK LSB, pulse la tecla de función correspondiente
Asignación de controladores
y el MSB o LSB activo parpadearán en pantalla. Gire el mando DATA o teclee directamente el número MSB o LSB que quiera y pulse ENTER. Puede introducir números en el rango de 0-127. El Carbon 61 transmitirá el nuevo MSB o LSB a su dispositivo. Si el número está fuera de rango, en pantalla parpadará una “-E-” (error) durante tres segundos y la unidad volverá después al último número válido ajustado.
Nota: Para cargar un nuevo programa, el cambio de banco deberá ir seguido por un cambio de programa.
VELOCITY CURVE
La curva de velocidad es la forma en la que el teclado interpreta la velocidad con la que es pulsada cada tecla y el valor de velocidad MIDI relativo que transmite. El Carbon 61 tiene cuatro curvas distintas que puede utilizar (1–4, descritas abajo). Para cambiar esta curva, pulse la tecla asignada a VELOCITY CURVE. La selección activa parpadeará en pantalla. Gire el mando DATA o use las teclas numéricas para elegir el valor que quiera. Pulse la tecla ENTER para confirmar la elección y después el teclado será ajustado a la nueva curva de velocidad. Si elige un valor fuera de rango, aparecerá una “-E-” (error) parpadeando en pantalla durante 3 segundos y después la unidad volverá al último valor válido de velocidad ajustado.
Curvas de velocidad disponibles
| No Tipo Descripción | |
| 1 Normal Curva de tipo lineal - valor por defecto | |
| 2 Soft Produce una velocidad de transmisión menor (y el volumen correspondiente) | |
| 3 Hard Velocidad (y su correspondiente volumen) mayor | |
| 4 Fixed La velocidad de las notas está fijada a 127 |
1 - Normal
Pulse la tecla de función ASSIGN TRANS para cambiar la función controlada por los botones TRANSPOSE “+” y “-”. Dispone de tres parámetros que puede asignar: 1 - Trasposición 2 - Cambio de programa 3 - Canal MIDI
Cuando la pulse, el número de la función activa parpadeará en pantalla. Gire el mando DATA o introduzca el valor usando el teclado numérico. Pulse la tecla ENTER para confirmar su selección. Si el número está fuera de rango, en pantalla parpadeará una “-E-” (error) durante tres segundos y la unidad volverá después al último número válido ajustado.
Nota: Cuando el botón TRANSPOSE esté ajustado a 2 (cambio de programa) o 3 (canal MIDI), los indicadores no funcionarán. Además, cuando el botón TRANSPOSE esté ajustado al valor 2 (cambio de programa), el botón le ofrecerá una función de aceleración (cuando mantenga pulsado el botón, el número irá cambiando más rápidamente para acceder a los números de programas altos más rápido).
ASSIGN FADER
Pulse esta tecla de función para ajustar el número de controlador asignado al fader VOLUME. Cuando la pulse, el número de controlador activo parpadeará en pantalla. Gire el mando DATA o introduzca el número de controlador (0–148) que quiera usando las teclas numéricas. Consulte en el listado de controladores continuos MIDI (CC) en p.72 un listado de los códigos y sus funciones correspondientes. Pulse la tecla ENTER para confirmar su selección. Si el número está fuera de rango, en pantalla parpadeará una “-E-” (error) durante tres segundos y la unidad volverá después al último número válido ajustado.
ASSIGN KNOB
Pulse esta teclado de función para ajustar el número de controlador asignado al mando DATA. Cuando lo pulse, el número de controlador activo parpadeará en pantalla. Gire el propio mando DATA o introduzca el número de controlador (0–148) usando las teclas numéricas. Consulte en el listado de controladores continuos MIDI (CC) en p.72 un listado de los códigos y sus funciones correspondientes. Pulse la tecla ENTER para confirmar su selección. Si el número está fuera de rango, en pantalla parpadeará una “-E-” (error) durante tres segundos y la unidad volverá después al último número válido ajustado.
ASSIGN MOD
Pulse esta tecla de función para ajustar el número de controlador asignado a la rueda MODULATION. Cuando la pulse, el número de controlador activo parpadeará en pantalla. Gire el mando DATA o introduzca el número de controlador (0–148) que quiera usando las teclas numéricas. Consulte en el listado de controladores continuos MIDI (CC) en p.72 un listado de los códigos y sus funciones correspondientes. Pulse la tecla ENTER para confirmar su selección. Si el número está fuera de rango, en pantalla parpadeará una “-E-” (error) durante tres segundos y la unidad volverá después al último número válido ajustado.
Modo de edición
ASSIGN PEDAL
Pulse esta tecla de función para ajustar el número de controlador asignado a la entrada SUSTAIN PEDAL. El valor por defecto es CC #64. Cuando la pulse, el número de controlador activo parpadeará en pantalla. Gire el mando DATA o introduzca el número de controlador (0–148) que quiera usando las teclas numéricas. Consulte en el listado de controladores continuos MIDI (CC) en p.72 un listado de los códigos y sus funciones correspondientes. Pulse la tecla ENTER para confirmar su selección. Si el número está fuera de rango, en pantalla parpadeará una “-E-” (error) durante tres segundos y la unidad volverá después al último número válido ajustado.
-Ajustes de teclado
RESET ALL
Esta función ajusta todos los valores de controlador del Carbon 61 a sus valores por defecto. Cuando pulse esta tecla de función, en pantalla aparecerá inicialmente “No” (para indicarle que no quiere reiniciar todas las funciones). Si realmente quiere reiniciar todos los controladores, pulse la tecla numérica 1 o gire el mando DATA hasta que en pantalla aparezca “Yes”. Pulse la tecla ENTER para confirmar la acción y todos los controladores serán reiniciados de forma inmediata. Si pulsa la tecla ENTER mientras en pantalla aparece la indicación “No”, el reset será cancelado.
ALL NOTES OFF
Esta función envía un mensaje de “todas las notas off” que le permite detener cualquier nota que se haya quedado colgada. Pulse la tecla de función ALL NOTES OFF y el teclado enviará de forma inmediata un mensaje “todas las notas off” y cualquier nota que esté sonando de forma continuada se detendrá.
DEFAULT
Esta función devuelve todos los parámetros del Carbon 61 a los valores de fábrica originales. Pulse la tecla de función DEFAULT y en pantalla aparecerá inicialmente "No" (para indicarle que no quiere reiniciar todos los valores). Si realmente quiere reiniciar todos los controladores a sus valores iniciales, pulse la tecla numérica 1 o gire el mando DATA hasta que en pantalla aparezca "Yes". Pulse la tecla ENTER para confirmar la acción y todos los controladores serán reiniciados de forma inmediata. Si pulsa la tecla ENTER mientras en pantalla aparece la indicación "No", el reset será cancelado.
SNAPSHOT
Esta función transmite todos los valores de controladores activos del fader VOLUME, mando DATA, rueda PITCH BEND, número de programa y número de canal de forma simultánea (realiza una “instantánea”) para que tenga una imagen completa de sus ajustes activos. Pulse la tecla SNAPSHOT para comprobar esos valores.
Listado de controladores continuos MIDI (CC)
O Selección de banco
1 Rueda de modulación
2 Control de soplo
3 No definido
4 Controlador de pie
5 Tiempo de portamento
6 Entrada de datos
7 Volumen de canal
8 Balance
9 No definido
10 Panorama
11 Expresión
12 Control de efecto 1
13 Control de efecto 2
14 No definido
15 No definido
16 Uso general 1
17 Uso general 2
18 Uso general 3
19 Uso general 4
20 No definido
21 No definido
22 No definido
23 No definido
24 No definido
25 No definido
26 No definido
27 No definido
28 No definido
29 No definido
30 No definido
31 No definido
32 Selección de banco
33 Rueda de modulación
34 Control de soplo
35 No definido
36 Controlador de pie
37 Tiempo de portamento
38 Entrada de datos
39 Volumen de canal
40 Balance
41 No definido
42 Panorama
43 Expresión
44 Control de efecto 1
45 Control de efecto 2
46 No definido
47 No definido
48 Uso general 1
61 Uso general 2
50 Uso general 3
51 Uso general 4
52 No definido
53 No definido
54 No definido
55 No definido
56 No definido
57 No definido
58 No definido
59 No definido
60 No definido
61 No definido
62 No definido
63 No definido
64 Pedal de sustain
65 Portamento on/off
66 Sostenuto on/off
67 Sordina on/off
68 Pedal de disparo legato
69 Mantenimiento 2
70 Variación de sonido
71 Intensidad timbre/armónico
72 Tiempo de salida
73 Tiempo de ataque
74 Brillo
75 Tiempo decaimiento
76 Velocidad vibrato
77 Profundidad vibrato
78 Retardo vibrato
79 Controlador de sonido
80 Uso general 5
81 Uso general 6
82 Uso general 7
83 Uso general 8
Listado de controladores continuos MIDI (CC)
84 Control de portamento
85 No definido
86 No definido
87 No definido
88 No definido
89 No definido
90 No definido
91 Nivel de envío reverb
92 Profundidad tremolo
93 Nivel de envío chorus
94 Profundidad celeste/desafinación
95 Profundidad modulación de fase
96 Entrada de datos +1
97 Entrada de datos -1
98 NRPN LSB
99 NRPN MSB
100 RPN LSB
101 RPN MSB
102 No definido
103 No definido
104 No definido
105 No definido
106 No definido
107 No definido
108 No definido
109 No definido
110 No definido
111 No definido
112 No definido
113 No definido
114 No definido
115 No definido
116 No definido
117 No definido
118 No definido
119 No definido
120 Todos los sonidos off
121 Reset de todos los controladores
122 On/off de control local
123 Todas las notas off
124 Modo omni off
125 Modo omni on
126 Modo poly off
127 Modo poly on
Mensajes RPN/NRPN
128 Sensibilidad de inflexión tonal
129 Afinación precisa
130 Afinación amplia
131 Velocidad de vibrato
132 Profundidad de vibrato
133 Retardo de vibrato
134 Frecuencia corte filtro pasabajos
135 Resonancia filtro pasabajos
136 Frecuencia corte filtro pasa-altos
137 Ganancia EQ graves
138 Ganancia EQ agudos
139 Frecuencia EQ graves
140 Frecuencia EQ agudos
141 Tiempo ataque envolvente
142 Tiempo decaimiento envolvente
143 Tiempo salida envolvente
144 Presión de canal (Aftertouch)
145 Cambio de programa
146 Selección de canción (n° canción)
Mensajes SysEx
147 Volumen master
148 Balance master
Números de notas MIDI
Sistema de la International Organization Standardization de números de notas MIDI. La C (do) central es el número de nota MIDI 60 (C4).
| Octava | Números de nota | |||||||||||
| C C# D D# | E F F# | G G# | A A# B | |||||||||
| -1 0 1 | 2 3 4 | 5 6 7 8 | 9 10 | 11 | ||||||||
| 0 12 | 13 14 | 15 16 | 17 18 | 19 20 | 21 22 | 23 | ||||||
| 1 24 | 25 26 | 27 28 | 29 30 | 31 32 | 33 34 | 35 | ||||||
| 2 36 | 37 38 | 39 40 | 41 42 | 43 44 | 45 46 | 47 | ||||||
| 3 48 | 61 50 | 51 52 | 53 54 | 55 56 | 57 58 | 59 | ||||||
| 4 60 | 61 62 | 63 64 | 65 66 | 67 68 | 69 70 | 71 | ||||||
| 5 72 | 73 74 | 75 76 | 77 78 | 79 80 | 81 82 | 83 | ||||||
| 6 84 | 85 86 | 87 88 | 89 90 | 91 92 | 93 94 | 95 | ||||||
| 7 96 | 97 98 | 99 100 | 101 | 102 103 | 104 | 105 106 | 107 | |||||
| 8 108 | 109 110 | 111 112 | 113 114 | 115 | 116 117 | 118 | 119 | |||||
| 9 120 | 121 122 | 123 124 | 125 126 | 127 | ||||||||
Especificaciones técnicas
Teclado 61 teclas, sensibles a la velocidad y semi- contrapesadas
Pantalla 3 dígitos, 7 segmentos
Controles Fader de volumen, mando de datos, botón
de edición, botones de octava +/-, botones de trasposición +/-, rueda de inflexión tonal, rueda de modulación
Funciones Número de programa, reset total, canal MIDI,
todas las notas off, MSB de banco, LSB de banco, curva de velocidad, valor por defecto, asignación de trasposición, asignación de fader, asignación de mando, asignación de pedal, instantánea
Entrada de pedal TRS de 6,3 mm
MIDI MIDI vía USB, MIDI OUT de 5 puntas
Alimentación Alimentación por bus USB
AccesoriosCableUSB
Zapatas de goma para iPad
Dimensiones 962 mm x 222 mm x 74 mm
Peso 3.4 kg
- Instrucciones importantes de seguridad
- ATENCIÓN
- Aviso de la FCC
- Índice
- Introducción
- Características del Carbon 61
- Componentes del sistema
- Requisitos mínimos del sistema
- Windows (PC)
- Mac OS
- Controles y funciones del panel frontal
- Controles y funciones del panel trasero
- Puesta en marcha
- Conexión de un iPad
- Funcionamiento básico
- -Modos
- -Parámetros de interpretación
- Botones OCTAVE
- Botones TRANSPOSE
- Rueda MODULATION
- Fader VOLUME
- Mando DATA
- Rueda PITCH BEND
- Entrada de pedal SUSTAIN
- Modo de edición
- Funciones MIDI
- PROG (cambio de programa)
- CHANNEL (canal MIDI)
- BANK MSB y LSB
- Asignación de controladores
- VELOCITY CURVE
- ASSIGN FADER
- ASSIGN KNOB
- ASSIGN MOD
- ASSIGN PEDAL
- -Ajustes de teclado
- RESET ALL
- ALL NOTES OFF
- DEFAULT
- SNAPSHOT
- Listado de controladores continuos MIDI (CC)
- Mensajes RPN/NRPN
- Mensajes SysEx
- Números de notas MIDI
- Especificaciones técnicas
Marca : SAMSON
Modelo : Carbon 61
Categoría : Teclado midi
