Carbon 49 - Clavier MIDI SAMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier MIDI contrôleur
Nombre de touches	49 touches sensibles à la vélocité
Dimensions (L x P x H)	environ 83 x 20 x 7 cm
Poids	environ 2,5 kg
Alimentation	via USB (bus-powered) ou adaptateur secteur (non inclus)
Fonctions principales	Contrôle MIDI USB, molette de pitch bend, molette de modulation, touches de transport
Connectivité	USB MIDI (type B), entrée sustain (jack 6,35 mm)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l’humidité ou à des températures extrêmes
Pièces détachées et réparabilité	Contacter le service client Samson pour toute pièce détachée
Informations générales	Compatibilité avec la plupart des logiciels de production musicale (DAW)

FOIRE AUX QUESTIONS - Carbon 49 SAMSON

Comment connecter le Carbon 49 à mon ordinateur ?

Utilisez un câble USB standard (type B vers type A) pour relier le clavier à un port USB de votre ordinateur. Aucun pilote n'est nécessaire pour les systèmes d'exploitation récents (Windows, macOS).

Le clavier fonctionne-t-il sans adaptateur secteur ?

Oui, le Carbon 49 est alimenté par le bus USB. Si votre port USB ne fournit pas assez de puissance, utilisez un adaptateur secteur (non fourni).

Comment attribuer les contrôleurs (potentiomètres, boutons) à des paramètres MIDI ?

Consultez le logiciel fourni ou votre DAW pour mapper les contrôleurs MIDI. Généralement, il suffit d'apprendre (MIDI learn) en bougeant le contrôleur puis en cliquant sur le paramètre cible.

Puis-je utiliser le Carbon 49 avec un iPad ou un iPhone ?

Oui, à condition d'utiliser un adaptateur USB OTG (Camera Connection Kit pour iOS) et d'alimenter le clavier via un concentrateur USB alimenté si nécessaire.

Comment régler la sensibilité des touches (velocity curve) ?

La courbe de vélocité peut être ajustée via le logiciel fourni ou en appuyant sur une combinaison de touches (voir le manuel). Les réglages incluent Soft, Medium, Hard.

Que faire si le clavier n'est pas détecté par mon ordinateur ?

Vérifiez le câble USB, essayez un autre port USB, redémarrez l'ordinateur. Assurez-vous que le pilote MIDI par défaut est actif. Sous Windows, vérifiez le gestionnaire de périphériques.

Le Carbon 49 possède-t-il une sortie MIDI DIN ?

Non, le Carbon 49 ne dispose que d'une connectivité USB MIDI. Pour des équipements MIDI DIN, un adaptateur USB vers MIDI est nécessaire.

Comment nettoyer le clavier sans l'endommager ?

Utilisez un chiffon doux légèrement humide (pas mouillé) pour essuyer les touches et le boîtier. Évitez tout produit chimique ou abrasif.

Le Carbon 49 peut-il être utilisé sans ordinateur ?

Non, il nécessite un ordinateur ou un appareil hôte via USB pour fonctionner. Il n'a pas de sonorité intégrée.

Où trouver les pilotes ou logiciels pour le Carbon 49 ?

Rendez-vous sur le site officiel de Samson (samsontech.com). Dans la section support, téléchargez le logiciel Carbon Editor ou les pilotes si nécessaire.

MODE D'EMPLOI Carbon 49 SAMSON

Apple, Mac, Mac OS, et iPad sont des marques déposées d'Apple Inc., aux USA et dans d'autres pays.

IOS est une marque déposée par Cisco aux USA et dans d'autres pays. Elle fait l'object d'un contract de licence.

Consignes de sécurité importantes

ATTENTION RISQUE D'ÉLECTROCUTION ! NE PAS OUVRIR !

ATTENTION : POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE RETIREZ PAS LES VIS. TOUTE RÉPARATION DOIT ÊTRE CONFIÉE À UN PERSONNEL QUALIFIÉ.

Le symbole de l'éclair prévient l'utilisateur de la présence de tensions "dange-reuses" et non isolées dans l'appareil, d'une amplitude suffisante pour présenter un risque d'électrocution.

Le symbole du point d'exclamation prévient l'utilisateur de la présence d'instructions importantes sur le fonctionnement et la maintenance de ce produit dans le mode d'emploi fourni.

ATTENTION

POUR ÉVITER TOUT RISQUE D'INCENDIE OU D'ÉLECTROCUTION, VÉRIFIEZ QUE LES PLOTS DE LA FICHE SECTEUR SOIENT COMPLÈTEMENT INSÉRÉS DANS LA RALLONGE, MULTI-PRISE OU TOUTE AUTRE PRISE SECTEUR. POUR ÉVITER TOUT RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ JAMAIS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ. POUR ÉVITER TOUT RISQUE D'INCENDIE OU D'ÉLECTROCUTION, INSÉREZ LA FICHE SECTEUR COMPLÈTEMENT DANS LA PRISE SECTEUR FEMELLE

Avis de la FCC

1. Cet appareil est conforme à l'alinéa 15 des règlements FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences nuisibles.
(2) Cet appareil doit accepter toute interférence reçue, y compris celles susceptibles de provoquer son fonctionnement indésirable.

1. Tout changement ou modification apporté à l'appareil sans l'approbation des autorités compétentes peut annuler l'autorisation de l'utiliser.

Si vous souhaitez vous débarrasser de ce produit, ne le jetez pas avec les ordures ménagères. Il existe un service de collecte séparée pour les produits électroniques usés. Ce service est conforme aux dispositions légales sur le traitement, la récupération et le recyclage.

Les consommateurs des 28 pays membres de l'UE, de la Suisse et de la Norvège peuvent se débarrasser gratuitement de leurs produits électroniques usagés à des points de collecte désignés ou auprès d'un revendeur (lorsqu'un nouveau produit est acheté).

Pour les autres pays, veuillez contacter votre administration locale pour connaître la méthode de mise au rebut appropriée.

En procédant ainsi, vous êtes assuré que votre produit sera correctement traité, récupéré et recyclé afin de prévenir les effets négatifs possibles sur l'environnement et la santé.

Table des matières

Introduction 25

Carbon 49 — Fonctions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Éléments système ..... 26

Systèmes requis 26

Réglages et fonctions de face avant . . . . . . . . . . . . . . . . . . . . . . . . 27

Réglages et fonctions de la face arrière . . . . . . . . . . . . . . . . . . . . 28

Mise en œuvre rapide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Utilisation élémentaire ..... 30

Mode d'édition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Liste des Contrôleurs Continus MIDI (CC) ..... 36

Numéros de notes MIDI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Introduction

Merci d'avoir choisi le clavier contrôleur MIDI USB Samson Carbon 49, à 49 touches ! Le Carbon 49 peut aisément s'intégrer à votre station de travail audionumérique sous Windows ou sous Mac. Le clavier peut être alimenté directement par un iPad Apple (en utilisant le kit de connexion iPad d'Apple, non fourni), et il peut être utilisé pour contrôler de nombreuses applications iOS MIDI, comme GarageBand. Le Carbon 49 est équipé de 49 touches semi-lestées et sensibles à la vélocité, d'un Fader affectable, d'un bouton de données, de molettes de Pitch bend et de modulation, et d'un triple afficheur à Leds. Le Carbon 49 est le complément idéal de votre logiciel d'enregistrement audionumérique sur ordinateur et vous permet d'utiliser vos logiciels d'instruments virtuels.

Dans ces pages, vous trouverez la description détaillée des fonctions du clavier/contrôleur Carbon 49, un tour d'horizon des réglages, et les inst ructions de mise en œuvre et d'utilisation. Vous trouverez également une carte de garantie. N'oubliez pas de la remplir et de nous la renvoyer pour recevoir l'aide technique en ligne, et pour que nous puissions vous envoyer à l'avenir les dernières informations sur les produits Samson.

Nous vous conseillons de noter le numéro de série de ce produit ci-dessous, pour toute référence ultérieure.

Numéro de série : ____

Date d'achat : ____

REMARQUE pour nos clients US : En cas de réparation du Carbon 49, vous devez obtenir une autorisation de retour. Sans cette autorisation, nous n'accepterons pas le produit. Appelez Samson au 1-800-372-6766 pour obtenir cette autorisation. Renvoyez si possible, l'appareil dans son emballage original. Si vous avez acheté votre Carbon 49 hors des USA, contactez votre distributeur pour toute information. N'oubliez pas de consulter notre site Internet (www.samsontech.com) pour en savoir plus sur tous nos produits.

Carbon 49 — Fonctions

Le Samson Carbon 49 utilise des technologies de pointe. Il a été fabriqué avec le plus grand sens du détail. Voici quelques unes des fonctions principales :

• 49 touches semi-lestées et sensibles à la vélocité
  • Codeur de données affectable et Fader de Volume
• Molettes de Pitch Bend et de modulation affectables
• Écran à 3 Leds 7-segments affichant les informations en temps réel
• Touches d'octave haut/bas
• Touches de transposition haut/bas affectables en n° +/- de programme et de canal MIDI
• Touche d'édition pour la gestion de 14 paramètres MIDI
• Entrée pour pédale de Sustain
• Connexion USB pour l'alimentation et l'échange des données MIDI
• Sortie MIDI Out à 5 broches pour la connexion aux équipements MIDI externes
• Pied pour iPad intégré

Éléments système

• Clavier Samson Carbon 49 USB
• Cordon USB
• Deux adaptateurs de support iPad en caoutchouc
  • Mode d'emploi du Carbon 49

Systèmes requis

Windows (PC)

• Windows XP/Vista/Win7
  • 800 MHz ou plus rapide, 256 Mo RAM ou plus, port USB

Mac OS

• Mac OS X 10.4.9 ou plus récent
• 733 MHz ou plus rapide, 512 Mo RAM ou plus, port USB

Vérifiez que vos équipements informatiques répondent au minimum aux exigences mentionnées ci-dessus pour utiliser le Carbon 49.

Réglages et fonctions de face avant

1. Écran - Écran à 3 Leds 7-segments affichant en temps réel les données de contrôleurs en mode de jeu, et les paramètres réglables en mode d'édition

2. Fader de VOLUME - Ce Fader est réglé d'usine pour transmettre les messages MIDI de volume (CC n° 7). Le Fader de VOLUME peut être affecté à la gestion d'autres paramètres MIDI en mode d'édition (voir en p. 32 pour de plus amples informations).

3. Bouton DATA - Ce codeur rotatif sans fin est réglé d'usine pour transmettre les messages MIDI de panoramique (CC n° 10). Le bouton DATA peut être affecté à la gestion d'autres paramètres (voir en p. 32 pour de plus amples informations).

4. Bouton EDIT - Appuyez pour passer en mode d'édition. Vous pouvez alors régler les paramètres du clavier (voir en p. 32).

5. Support d'iPad - Placez votre iPad Apple horizontalement sur ce support. Utilisez les socles en caoutchouc fournis pour ancrer l'iPad (voir en p. 29 pour de plus amples informations).

6. Touches OCTAVE +/- - Appuyez sur les touches OCTAVE pour changer la tessiture du clavier vers le haut ou vers le bas (quatre octaves maximum). Chaque pression sur la touche OCTAVE transpose le clavier de 12 notes à la fois vers le haut ou vers le bas.

7. Touches TRANSPOSE +/- - Appuyez sur les touches TRANSPOSE pour transposer le clavier vers le haut ou vers le bas (12 demi-tons maximum). Les touches TRANSPOSE peuvent aussi être affectées à la transmission de messages de programme MIDI Program et de canal MIDI (voir en p. 32 pour de plus amples informations).

8. Molette de PITCH BEND - Utilisez cette molette pour modifier la hauteur des notes jouées sur le clavier.

9. Molette de MODULATION - Cette molette sert en général à ajouter de la modulation (CC n° 1) au son. La molette de MODULATION peut également transmettre des paramètres MIDI différents en mode d'édition (voir en p. 32 pour de plus amples informations).

10. Touches de fonction - En mode d'édition, les 25 premières touches du clavier correspondent à des fonctions et aux numéros 0–9 (voir en p. 32).

Réglages et fonctions de la face arrière

1. Interrupteur POWER - Place le clavier sous/hors tension.
2. Embase USB - Connectez un câble USB standard entre ce port et l'embase USB de votre ordinateur ou de votre iPad pour alimenter le clavier, ainsi que pour transmettre et recevoir les données MIDI.
3. MIDI OUT - Utilisez un câble MIDI à 5 broches pour relier le Carbon 49 à un équipement MIDI externe.
4. Embase pour pédale de SUSTAIN - Connectez une pédale d'expression ou de Sustain en Jack 6,35 mm à cette entrée. D'usine cette embase est configurée pour transmettre les messages MIDI de Sustain (CC n° 64). L'entrée SUSTAIN peut être configurée pour transmettre d'autres paramètres MIDI en mode d'édition (voir en p. 32 pour de plus amples informations).

Mise en œuvre rapide

1. Connectez le Carbon 49 à votre ordinateur ou à votre iPad avec le cordon USB fourni. Le clavier reçoit et transmet les données MIDI par la connexion USB. Placez l'interrupteur POWER en position gauche sur le clavier.

Remarque : Pour vous connecter directement à un iPad, utilisez le kit de connexion Apple iPad Camera Connection Kit (non fourni).

1. Lancez votre logiciel d'enregistrement ou d'instrument virtuel, et sélectionnez le Carbon 49 comme périphérique d'entrée MIDI.

2. Pour utiliser le Carbon 49 avec un équipement MIDI externe (expandeur, etc.), reliez un cordon MIDI à 5 broches entre la sortie MIDI OUT située à l'arrière du Carbon 49 et l'entrée MIDI IN de l'équipement MIDI externe.

Connexion d'un iPad

Le sommet du Carbon a une fente conçue pour accueillir un iPad. Pour adapter votre iPad en toute sécurité, nous avons inclus deux adaptateurs de chaussure en caoutchouc. Les adaptateurs sont stockés dans la partie inférieure du Carbon 49.

Insérez les patins en caoutchouc dans les coins gauche et droit du support de l'iPad (comme indiqué dans l'illustration).

Ensuite, glissez votre iPad dans les chaussures en caoutchouc.

Branchez un adaptateur pour appareil photo Apple à l'iPad, puis connectez l'iPad au clavier via le câble USB fourni.

Utilisation élémentaire

- Modes-

Le Carbon 49 possède deux modes de fonctionnement : le mode de jeu et le mode d'édition.

Mode de jeu - Dans ce mode, les 49 touches sensibles à la vélocité transmettent les informations de note et de vélocité par la sortie USB ou MIDI. Les contrôleurs affectables, les molettes de hauteur et de modulation transmettent des informations de contrôleur continu.

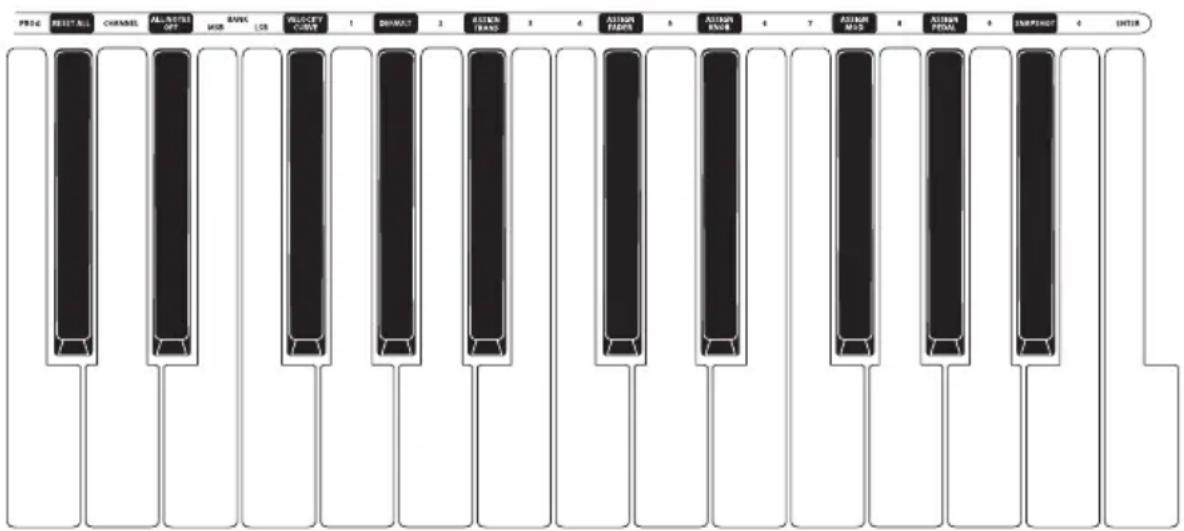

Mode d'édition - Dans ce mode, utilisez les 25 premières touches du clavier pour accéder aux fonctions et saisir les valeurs de 0 à 9. Le reste du clavier transmet les informations de note et de vélocité. Ce mode est activé en appuyant sur la touche EDIT. Consultez les explications du mode d'édition en page 32.

Remarque : Par défaut, le clavier transmet les informations de contrôle sur le canal 1. Le clavier peut être configuré pour transmettre les données sur un autre canal MIDI en mode d'édition.

-Paramètres de jeu

Touches OCTAVE

Les touches OCTAVE transposent le clavier de 12 notes à la fois, pour étendre sa tessiture. La transposition maximale est de quatre octaves. Lorsque vous appuyez sur ces touches, la valeur de l'octave transposée s'affiche à l'écran. La valeur par défaut est de 0.

La touche OCTAVE “-” transpose le clavier d'une octave inférieure à chaque pression sur la touche. Elle s'allume en rouge dès que le clavier est transposé sous la valeur 0.

La touche OCTAVE “+” transpose le clavier d'une octave supérieure à chaque pression sur la touche. Elle s'allume en rouge dès que le clavier est transposé au-dessus la valeur 0.

Appuyez sur les deux touches OCTAVE pour initialiser la transposition sur 0.

Touches TRANSPOSE

Les touches TRANSPOSE transposent le clavier par demi-tons. La transposition maximale est de 12 demi-tons vers le haut et vers le bas. Lorsque vous appuyez sur ces touches, la valeur de la transposition s'affiche à l'écran. La valeur par défaut est de 0.

La touche TRANSPOSE “-” transpose le clavier d’un demi-ton supérieur à chaque pression sur la touche. Elle s’allume en rouge dès que la valeur de transposition n’est pas de 0.

La touche TRANSPOSE “+” transpose le clavier d’un demi-ton inférieur à chaque pression sur la touche. Elle s’allume en rouge dès que la valeur de transposition n’est pas de 0.

Vous pouvez également configurer les touches TRANSPOSE pour qu'elles transmettent des informations de Program +/- ou de canal MIDI +/-. Consultez les explications du mode d'édition en page 32.

Utilisation élémentaire

Molette de MODULATION

La molette de MODULATION est généralement utilisée pour ajouter des effets de vibrato à votre son. La plage de données de la molette de MODULATION est de 0–127. Son numéro de contrôleur MIDI par défaut est le CC n° 1. Vous pouvez affecter un autre numéro de contrôleur à la molette de modulation en mode d'édition. Consultez les explications du mode d'édition en page 32.

Fader de VOLUME

Le Fader de VOLUME transmet les informations MIDI pour contrôler l'appareil connecté au clavier. Par défaut le Fader gère le volume du canal, mais il peut être affecté à un autre paramètre en mode d'édition. Consultez les explications du mode d'édition en page 32.

Bouton DATA

Le bouton DATA transmet les informations MIDI pour contrôler l'appareil connecté au clavier. Par défaut le Fader gère le panoramique, mais il peut être affecté à un autre paramètre en mode d'édition. Consultez les explications du mode d'édition en page 32.

Molette de PITCH BEND

La molette de PITCH BEND Permet de modifier en temps réel la hauteur des notes jouées au clavier (vers le bas ou vers le haut). La réponse et la plage de ce contrôleur dépendent de la source sonore contrôlée. La molette de hauteur utilise un ressort de rappel qui la ramène toujours en position centrale.

Entrée pour pédale de SUSTAIN

Vous pouvez connecter un contacteur au pied de type poussoir ou une pédale de sourdine à l'entrée SUSTAIN Pedal de la face arrière. Par défaut, l'entrée est configurée pour les messages de la pédale de Sustain (CC n° 64). Vous pouvez affecter un autre paramètre à cette entrée en mode d'édition. Consultez les explications du mode d'édition en page 32.

Lors de la mise sous tension du clavier, la polarité de la pédale connectée est détectée. Pour inverser la polarité de la pédale, appuyez sur la pédale pendant la mise sous tension du clavier.

Mode d'édition

Le mode d'édition vous permet de modifier les paramètres du Carbon 49 en fonction de vos besoins. Pour accéder au mode d'édition, appuyez sur la touche EDIT de la face supérieure du clavier. La touche s'allume en rouge et l'écran affiche "Set", ce qui indique que vous êtes en mode d'édition. En mode d'édition, les 25 première touches du clavier servent de touches de fonctions et de touches de numéros, sans transmettre de données MIDI. Les 24 dernières touches continuent de transmettre les informations MIDI de notes, ce qui vous permet de vérifier en temps réel les modifications apportées. Le Fader de VOLUME, les molettes de PITCH et de MODULATION fonctionnent normalement, mais leurs données ne sont pas affichées. Pour quitter le mode d'édition et passer en mode de jeu, appuyez sur EDIT (la touche n'est plus rouge).

Fonctions MIDI-

Lorsque vous appuyez, le numéro du programme actuel clignote à l'écran. Pour changer de programme, tournez la molette DATA, ou saisissez le numéro du programme avec les touches 0–9. Vous pouvez saisir un numéro de programme de 0 à 127. Une fois que vous avez saisi le numéro du programme souhaité, appuyez sur la touche ENTER. Le Carbon 49 transmet le Program Change, et l'écran cesse de clignoter. Si la valeur saisie n'est pas possible la lettre “-E-” (Erreur) s'affiche pendant 3 secondes, et l'écran revient au dernier numéro de programme valide utilisé (aucune information n'est transmise).

CHANNEL (canal MIDI)

Lorsque vous appuyez, le numéro du canal MIDI actuel clignote à l'écran. Pour modifier le numéro du canal MIDI sur lequel transmet le Carbon 49, tournez la molette DATA, ou saisissez le numéro du canal avec les touches 0–9. Vous pouvez saisir un numéro de canal de 1 à 16. Une fois que vous avez saisi le numéro de canal, appuyez sur la touche ENTER. Le Carbon 49 transmet sur le nouveau canal défini et l'écran cesse de clignoter. Si la valeur saisie n'est pas possible la lettre "-E-" (Erreur) s'affiche pendant 3 secondes, et l'écran revient au dernier canal MIDI valide utilisé et aucune information n'est transmise.

Mode d'édition

BANK MSB & LSB

Pour sauvegarder plus de 128 Patches, les équipements MIDI utilisent plusieurs banques. Pour accéder aux banques, la norme MIDI utilise un identifiant avec deux messages : le MSB (Most Significant Byte) et le LSB (Least Significant Byte). Ces deux messages, accompagnés d'un Program Change, sélectionnent la banque, et un Patch de cette banque. Consultez le mode d'emploi de vos équipements pour obtenir la liste des messages de MSB et de LSB correspondant aux banques. Pour définir les valeurs BANK MSB et BANK LSB, appuyez sur la touche de fonction correspondante, et les valeurs courantes de MSB ou de LSB clignotent à l'écran. Tournez le bouton DATA ou saisissez la valeur de MSB ou de LSB, et appuyez sur ENTER. Vous pouvez saisir des valeurs comprises entre 0 et 127. Le Carbon 49 transmet les nouvelles valeurs de MSB et de LSB. Si la valeur saisie n'est pas possible la lettre “-E-” (Erreur) s'affiche pendant 3 secondes, et l'écran revient aux dernières valeurs valides utilisées.

Remarque : Pour charger un nouveau Patch, vous devez faire suivre le numéro de banque par un Program Change.

Affectation des contrôleurs

COURBE DE VÉLOCITÉ

La courbe de vélocité détermine comment la touche répond à la pression du musicien, et la valeur MIDI correspondant à cette vélocité est transmise. Le Carbon 49 vous offre 4 courbes de vélocité (1–4, décrites ci-dessous). Pour modifier la courbe de vélocité, appuyez sur la touche affectée à la COURBE DE VÉLOCITÉ. La sélection clignote à l'écran. Tournez le bouton DATA ou utilisez les touches 1-9 pour sélectionner la courbe. Appuyez sur ENTER pour confirmer la sélection. Si la valeur saisie n'est pas possible la lettre “-E-” (Erreur) s'affiche pendant 3 secondes, et l'écran revient aux dernières valeurs valides utilisées.

Courbes de vélocité disponibles

N° Type Description

1 Normal Courbe linéaire — valeur par défaut

2 Douce Vélocité (et volume) réduite

3 Dure Vélocité de jeu (et volume) accentuée

4 Fixe Vélocité fixée à 127

1 - Normal

2 - Douche

3 - Dure

4 - Fixe

Blank grid chart with latitude and longitude axes (no data labels or values)

Mode d'édition

ASSIGN TRANS

Appuyez sur la touche ASSIGN TRANS pour modifier la fonction des touches TRANSPOSE "+" et “-”. Vous pouvez affecter trois paramètres :

1 - Transposition

2 - Program Change

3 - Canal MIDI

Lorsque vous appuyez sur la touche, le numéro de la fonction actuelle clignote à l'écran. Tournez le bouton DATA, ou saisissez le code du contrôleur avec les touches 1-9. Appuyez sur ENTER pour confirmer. Si la valeur saisie n'est pas possible la lettre “-E-” (Erreur) s'affiche pendant 3 secondes, et l'écran revient aux dernières valeurs valides utilisées.

Remarque : Lorsque la fonction TRANSPOSE est réglée sur 2 (Program Change) ou 3 (canal MIDI), les témoins sont inopérants. De plus, lorsque la fonction TRANSPOSE est réglée sur 2 (Program Change), la touche possède une fonction d'accélération (maintenez la touche enfoncée pour accélérer le défilement des numéros de programmes).

ASSIGN FADER

Appuyez sur la touche ASSIGN FADER pour modifier la fonction du Fader de VOLUME. Lorsque vous appuyez sur la touche, le numéro de la fonction actuelle clignote à l'écran. Tournez le bouton DATA, ou saisissez le code du contrôleur (0–148) avec les touches 1-9. Consultez la liste des CC MIDI en p. 36. Appuyez sur ENTER pour confirmer. Si la valeur saisie n'est pas possible la lettre “-E-” (Erreur) s'affiche pendant 3 secondes, et l'écran revient aux dernières valeurs de CC valides utilisées.

ASSIGN KNOB

Appuyez sur la touche ASSIGN KNOB pour modifier la fonction du bouton DATA. Lorsque vous appuyez sur la touche, le numéro de la fonction actuelle clignote à l'écran. Tournez le bouton DATA, ou saisissez le code du contrôleur (0–148) avec les touches 1-9. Consultez la liste des CC MIDI en p. 36. Appuyez sur ENTER pour confirmer. Si la valeur saisie n'est pas possible la lettre “-E-” (Erreur) s'af-fiche pendant 3 secondes, et l'écran revient aux dernières valeurs de CC valides utilisées.

ASSIGN MOD

Appuyez sur la touche ASSIGN MOD pour modifier la fonction de la molette de MODULATION. Lorsque vous appuyez sur la touche, le numéro de la fonction actuelle clignote à l'écran. Tournez le bouton DATA, ou saisissez le code du contrôleur (0–148) avec les touches 1-9. Consultez la liste des CC MIDI en p. 36. Appuyez sur ENTER pour confirmer. Si la valeur saisie n'est pas possible la lettre “-E-” (Erreur) s'affiche pendant 3 secondes, et l'écran revient aux dernières valeurs de CC valides utilisées.

Mode d'édition

ASSIGN PEDAL

Appuyez sur la touche ASSIGN PEDAL pour modifier la fonction de l'entrée de la pédale de SUSTAIN. La valeur par défaut est le CC n° 64. Lorsque vous appuyez sur la touche, le numéro de la fonction actuelle clignote à l'écran. Trounez le bouton DATA, ou saisissez le code du contrôleur (0–148) avec les touches 1-9. Consultez la liste des CC MIDI en p.18. Appuyez sur ENTER pour confirmer. Si la valeur saisie n'est pas possible la lettre “-E-” (Erreur) s'affiche pendant 3 secondes, et l'écran revient aux dernières valeurs de CC valides utilisées.

-Réglages du clavier-

RESET ALL

La fonction RESET ALL rétablit tous les contrôleurs du Carbon 49 sur ses valeurs par défaut. Lorsque vous appuyez sur la touche RESET ALL, l'écran affiche "No" (indiquant que vous ne souhaitez pas initialiser toutes les fonctions). Si vous ne souhaitez pas initialiser tous les contrôleurs, appuyez sur la touche 1, ou tournez le bouton DATA jusqu'à ce que "Yes" s'affiche. Appuyez sur ENTER pour valider et initialiser tous les contrôleurs. Si vous appuyez sur ENTER après que "No" s'affiche, l'initialisation s'annule.

ALL NOTES OFF

La fonction ALL NOTES OFF transmet un message d' arrêt de toutes les notes ("all notes off") pour couper toutes les notes. Appuyez sur la touche ALL NOTES OFF pour transmettre immédiatement le message de "all notes off" — toutes les notes doivent s'arrêter.

DEFAULT

La fonction DEFAULT fait revenir tous les paramètres du Carbon 49 sur leurs valeurs d'usine. Appuyez sur la touche DEFAULT : l'écran, affiche "No" (indiquant que vous ne souhaitez pas initialiser toutes les fonctions). Si vous ne souhaitez pas initialiser tous les contrôleurs, appuyez sur la touche 1, ou tournez le bouton DATA jusqu'à ce que "Yes" s'affiche. Appuyez sur ENTER pour valider et initialiser tous les contrôleurs. Si vous appuyez sur ENTER après que "No" s'affiche, l'initialisation s'annule.

SNAPSHOT

La fonction SNAPSHOT transmet en même temps toutes les valeurs du fader de VOLUME, du bouton DATA, de la molette PITCH BEND, de programme, et de numéro de canal, ce qui vous permet de consulter tous vos réglages. Appuyez sur SNAPSHOT pour afficher ces valeurs.

Liste des Contrôleurs Continus MIDI (CC)

O Bank Select

1 Modulation wheel

2 Breath control

3 Non défini

4 Foot controller

5 Portamento time

6 Data Entry

7 Channel Volume

8 Balance

9 Non défini

10 Pan

11 Expression

12 Effect control 1

13 Effect control 2

14 Non défini

15 Non défini

Liste des Contrôleurs Continus MIDI (CC)

84 Portamento Control

85 Non défini

86 Non défini

87 Non défini

88 Non défini

89 Non défini

90 Non défini

Numéros de notes MIDI

Norme internationale de numérotation des notes MIDI. Le Do central correspond à la note MIDI 60 (C4).

Octave	Numéros de notes
	C C# D D#		E F F#	G G#	A A# B
-1 0 1	2 3 4	5 6 7 8	9 10	11
0	12	13	14	15	16	17	18	19	20	21	22	23
1	24	25	26	27	28	29	30	31	32	33	34	35
2	36	37	38	39	40	41	42	43	44	45	46	47
3	48	49	50	51	52	53	54	55	56	57	58	59
4	60	61	62	63	64	65	66	67	68	69	70	71
5	72	73	74	75	76	77	78	79	80	81	82	83
6	84	85	86	87	88	89	90	91	92	93	94	95
7	96	97	98	99	100	101	102	103	104	105	106	107
8	108	109	110	111	112	113	114	115	116	117	118	119
9	120	121	122	123	124	125	126	127

Caractéristiques techniques

Clavier

49 touches semi-lestées et sensibles à la

vélocité

Écran 3 Leds à 7-segments

Réglages

Fader de Volume, bouton

Data, bouton Edit,

touches Octave +/- , touches Transpose +/- , molettes de Pitch Bend et de Modulation

Fonctions

Program Number, Reset

All, MIDI Channel,

All Notes Off, Bank MSB, Bank LSB, courbe de vélocité, Default, Assign Trans, Assign Fader, Assign Knob, Assign Mod, Assign Pedal, Snapshot

Entrée pédale Jacks stéréo 6,35 mm

MIDI MIDI par USB, sortie DIN à 5 broches

Alimentation Par liaison USB

AccessoiresCordonUSB

Supports caoutchouc pour iPad

Dimensions

792 mm x 217 mm x 78 mm

Poids

2,8 kg
