Carbon 49 - MIDI Keyboard SAMSON - Kostenlose Bedienungsanleitung

Produkttyp	MIDI-Controller-Tastatur
Anzahl der Tasten	49 anschlagdynamische Tasten
Abmessungen (L x B x H)	ca. 83 x 20 x 7 cm
Gewicht	ca. 2,5 kg
Stromversorgung	über USB (bus-powered) oder Netzteil (nicht im Lieferumfang)
Hauptfunktionen	USB-MIDI-Steuerung, Pitch-Bend-Rad, Modulationsrad, Transporttasten
Konnektivität	USB MIDI (Typ B), Sustain-Eingang (6,35 mm Klinke)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen
Ersatzteile und Reparatur	Bei Ersatzteilen wenden Sie sich an den Samson-Kundendienst
Allgemeine Informationen	Kompatibel mit den meisten Musikproduktions-Software (DAW)

Häufig gestellte Fragen - Carbon 49 SAMSON

Wie schließe ich das Carbon 49 an meinen Computer an?

Verwenden Sie ein Standard-USB-Kabel (Typ B auf Typ A), um die Tastatur mit einem USB-Port Ihres Computers zu verbinden. Für aktuelle Betriebssysteme (Windows, macOS) ist kein Treiber erforderlich.

Funktioniert die Tastatur ohne Netzteil?

Ja, das Carbon 49 wird über den USB-Bus mit Strom versorgt. Wenn Ihr USB-Port nicht genug Leistung liefert, verwenden Sie ein Netzteil (nicht im Lieferumfang).

Wie weise ich die Controller (Potentiometer, Tasten) MIDI-Parametern zu?

Konsultieren Sie die mitgelieferte Software oder Ihre DAW, um MIDI-Controller zuzuweisen. Normalerweise reicht es, den Controller zu bewegen (MIDI Learn) und dann auf den gewünschten Parameter zu klicken.

Kann ich das Carbon 49 mit einem iPad oder iPhone verwenden?

Ja, mit einem USB-OTG-Adapter (Camera Connection Kit für iOS) und ggf. Stromversorgung der Tastatur über einen USB-Hub mit eigener Stromquelle.

Wie stelle ich die Anschlagsempfindlichkeit (Velocity Curve) ein?

Die Velocity-Kurve kann über die mitgelieferte Software oder durch Drücken einer Tastenkombination (siehe Handbuch) angepasst werden. Die Einstellungen umfassen Soft, Medium, Hard.

Was tun, wenn die Tastatur von meinem Computer nicht erkannt wird?

Überprüfen Sie das USB-Kabel, versuchen Sie einen anderen USB-Port, starten Sie den Computer neu. Stellen Sie sicher, dass der Standard-MIDI-Treiber aktiv ist. Unter Windows überprüfen Sie den Geräte-Manager.

Hat das Carbon 49 einen MIDI-DIN-Ausgang?

Nein, das Carbon 49 hat nur USB-MIDI-Konnektivität. Für MIDI-DIN-Geräte ist ein USB-zu-MIDI-Adapter erforderlich.

Wie reinige ich die Tastatur, ohne sie zu beschädigen?

Verwenden Sie ein weiches, leicht feuchtes Tuch (nass, nicht tropfend), um die Tasten und das Gehäuse abzuwischen. Vermeiden Sie chemische oder scheuernde Reinigungsmittel.

Kann das Carbon 49 ohne Computer verwendet werden?

Nein, es benötigt einen Computer oder ein Host-Gerät über USB, um zu funktionieren. Es hat keinen integrierten Klangerzeuger.

Wo finde ich Treiber oder Software für das Carbon 49?

Besuchen Sie die offizielle Samson-Website (samsontech.com). Im Support-Bereich laden Sie die Carbon Editor Software oder ggf. Treiber herunter.

BEDIENUNGSANLEITUNG Carbon 49 SAMSON

Apple, Mac, Mac OS und iPad sind in den USA und anderen Ländern eingetragene Warenzeichen von Apple Inc.

IOS ist ein Warenzeichen oder ein in den USA und anderen Ländern eingetragenes Warenzeichen von Cisco, das unter Lizenz verwendet wird.

Wichtige Sicherheitshinweise

ATTENTION RISQUE D'ÉLECTROCUTION ! NE PAS OUVRIR !

VORSICHT: UM DIE GEFAHR EINES STROMSCHLAGS ZU VERRINGERN, ENTFERNEN SIE NICHT DIE VORDER- ODER RÜCKSEITE DES GERÄTS. IM INNERN BEFINDEN SICH KEINE VOM ANWENDER WARTBAREN BAU TEILE. ÜBERLASSEN SIE DIE WARTUNG QUALIFI-ZIERTEM FACHPERSONAL.

Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter, gefährlicher Spannung im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten Informationsmaterial näher beschrieben werden.

VORSICHT

UM BRÄNDE ODER STROMSCHLÄGE ZU VERHINDERN, VERWENDEN SIE DIESEN STECKER NICHT MIT VERLÄNGERUNGSKABELN, STECKDOSEN ODER ANDEREN NETZANSCHLÜSSEN, WENN MAN DIE POLE NICHT GANZ EINSTECKEN KANN, DAMIT SIE UNZUGÄNGLICH SIND. SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS. STECKEN SIE DEN BREITEN POL GANZ IN DEN BREITEN SCHLITZ.

FCC-Hinweis

1. Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden beiden Bedingungen:

(1) Dieses Gerät darf keine schädlichen Störungen verursachen.
(2) Dieses Gerät muss Störungen aufnehmen können, auch wenn sie unerwünschte Auswirkungen auf den Betrieb haben.

1. Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, könnten die Befugnis des Benutzers zum Betrieb des Geräts aufheben.

Wenn Sie dieses Produkt entsorgen möchten, mischen Sie es nicht mit dem allgemeinen Hausmüll. Es gibt ein getrenntes Sammelsystem für gebrauchte Elektroprodukte in Übereinstimmung mit den gesetzlichen Bestimmungen, die eine ordnungsgemäße Behandlung, Rückgewinnung und Recycling erfordern.

Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenlos an Sammelstellen oder an einen Einzelhändler zurückgeben (wenn Sie ähnliche neue Produkte kaufen).

Für Länder, die nicht oben erwähnt werden, wenden Sie sich bitte an Ihre örtlichen Behörden, um eine korrekte Entsorgungsmethode zu erfahren.

Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt der notwendigen Behandlung, Verwertung und Wiederverwertung unterzogen wird und so verhindern Sie mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit.

Inhalt

Einleitung 43

Carbon 49 Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Systemkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Mindestanforderungen ans System. 44

Vorderseitige Regler und Funktionen. . . . . . . . . . . . . . . . . . . . . . . . 45

Rückseitige Regler und Funktionen .....46

Schnellstart 47

Standardbetrieb 48

Edit-Modus 50

MIDI Continuous Controller (CC) Liste . . . . . . . . . . . . . . . . . . . . . . . 54

MIDI Notennummern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Technische Daten 57

Einleitung

Herzlichen Dank für den Kauf eines Samson Carbon 49 USB Keyboard Controllers mit 49 Tasten! Der Carbon 49 integriert sich perfekt in Ihre Digital Production Workstation für Windows oder Mac. Das Keyboard kann auch direkt von einem Apple iPad mit Spannung versorgt (via optionalem Apple iPad Camera Connection Kit) und zur Steuerung vieler iOS MIDI Apps, wie GarageBand, verwendet werden. Der Carbon 49 verfügt über eine anschlagdynamische, leicht gewichtete 49-er Ta-statur, einen zuweisbaren Fader, ein Datenrad sowie Pitch Bend- und Modulations-Räder und ein 3-stelliges LED-Display. Der Carbon 49 ist die perfekte Ergänzung für Ihre DAW oder Ihre virtuelle Instrumentensteuerungssoftware.

Auf diesen Seiten finden Sie eine detaillierte Beschreibung der vielen Funktionen Ihres Carbon 49 Keyboard Controllers sowie eine Führung durch sein Bedienfeld sowie Anleitungen für die Einrichtung und Anwendung. Bitte vergessen Sie nicht, die beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen Support erhalten und wir Ihnen zukünftig aktualisierte Informationen über dieses und andere Samson-Produkte zukommen lassen können.

Die Seriennummer Ihres Geräts sollten Sie vorsorglich in der Zeile unten eintragen.

Seriennummer: ____

Kaufdatum:

Bei sorgfältiger Pflege und Wartung wird Ihr Carbon 49 über Jahre störungsfrei funktionieren. Wenn Ihr Gerät einmal gewartet werden muss, besorgen Sie sich vor der Rücksendung an Samson bitte eine Return Authorization Number (RA) (Rücksende berechtigungs nummer). Ohne diese Nummer wird das Gerät nicht angenommen. Bitte rufen Sie Samson unter der Nummer 1-800-3SAMSON (1-800-372-6766) an, um eine RA-Nummer vor der Rücksendung zu erhalten. Heben Sie das Originalverpackungsmaterial auf und schicken Sie das Gerät möglichst im originalen Karton und Verpackungsmaterial zurück. Wenn Sie Ihren Carbon 49 außerhalb der USA gekauft haben, setzen Sie sich bezüglich Garantiebedingungen und Wartung bitte mit unserem lokalen Vertriebspartner in Verbindung. Besuchen Sie unbedingt auch unsere Website (www.samsontech.com), auf der Sie vollständige Informationen über unsere ganze Produktlinie finden.

Carbon 49 Features

Der Samson Carbon 49 verwendet modernste Technologie und ist bis ins kleinste Detail mit größter Sorgfalt gefertigt. Zu seinen wichtigsten Features zählen:

• 49 anschlagdynamische, leicht gewichtete Tasten
- Datenrad und Volume-Fader zuweisbar
- Pitch Bend-Rad und zuweisbares Modulations-Rad
- 3-stelliges, 7-Segment LED-Display für Rückmeldungen in Echtzeit
- Spezielle Octave Auf/Ab-Tasten
- Transpose Auf/Ab-Tasten zuweisbar zu Program und MIDI Channel Auf/Ab
- Edit-Taste zum Einstellen von bis zu 14 MIDI- und Steuerparametern
- Sustain Pedal-Eingang
• USB-Anschluss für Betriebsspannung und MIDI
- 5-Pol MIDI Out zum Anschließen von externen standard MIDI-Geräten
- Integrierter iPad-Ständer

Systemkomponenten

• Samson Carbon 49 USB Keyboard
• USB-Kabel
  • Zwei iPad Gummifuß-Adapter
  • Carbon 49 Bedienungshandbuch

Mindestanforderungen ans System

Windows (PC)

• Windows XP/Vista/Win7
  • 800 MHz oder höher, 256 MB RAM oder mehr, USB-Port

Mac OS

• Mac OS X 10.4.9 oder höher
• 733 MHz oder höher, 512 MB RAM oder mehr, USB-Port

Sie sollten auch die Mindestanforderungen der mit dem Carbon 49 verwendeten Software überprüfen, da diese höher als die oben beschriebenen sein können.

Vorderseitige Regler und Funktionen

1. Display - 3 x 7-Segment LED-Display zeigt im Performance-Modus die Controller-Daten in Echtzeit und im Edit-Modus die einstellbaren Parameter an.

2. VOLUME-Fader - Dieser Fader ist werkseitig auf die Übertragung von MIDI Volume-Meldungen (CC #7) voreingestellt. Im Edit-Modus kann man dem VOLUME-Fader die Steuerung verschiedener MIDI-Parameter zuweisen (weitere Infos auf Seite50).

3. DATA-Rad - Dieses Endlosrad ist werkseitig auf die Übertragung von MIDI Pan-Meldungen (CC #10) voreingestellt. Im Edit-Modus kann man dem DATA-Rad die Steuerung verschiedener MIDI-Parameter zuweisen (weitere Infos auf Seite50).

4. EDIT-Taste - Damit schalten Sie in den Edit-Modus. Im Edit-Modus können Sie Keyboard-Parameter einstellen (weitere Infos auf Seite50).

5. iPad-Halterung - Stecken Sie das Apple iPad horizontal in diesen Schacht. Die mitgelieferten Gummifüße stellen sicher, dass das iPad fest sitzt (weitere Infos auf Seite47).

6. OCTAVE +/- Tasten - Damit verschieben Sie die Oktavlage der Tastatur um bis zu vier Oktaven nach oben oder unten, um den Spielbereich zu erweitern. Mit jedem Druck auf die OCTAVE-Taste wird der Tastaturbereich um 12 Halbtöne nach oben oder unten verschoben.

7. TRANSPOSE +/- Tasten - Mit den TRANSPOSE-Tasten verschieben Sie den Tastaturbereich um bis zu 12 Halbtöne nach oben oder unten. Man kann den TRANSPOSE-Tasten auch die Übertragung von MIDI Program- und MIDI Channel-Meldungen zuweisen (weitere Infos auf Seite50).

8. PITCH BEND-Rad - Damit erhöhen oder verringern Sie die Tonhöhe der auf der Tastatur gespielten Töne.

9. MODULATIONS-Rad - Damit fügen Sie dem gespielten Klang normalerweise Modulationen (CC #1) hinzu. Im Edit-Modus kann man dem MODULATIONS-Rad die Übertragung verschiedener MIDI-Parameter zuweisen (weitere Infos auf Seite50).

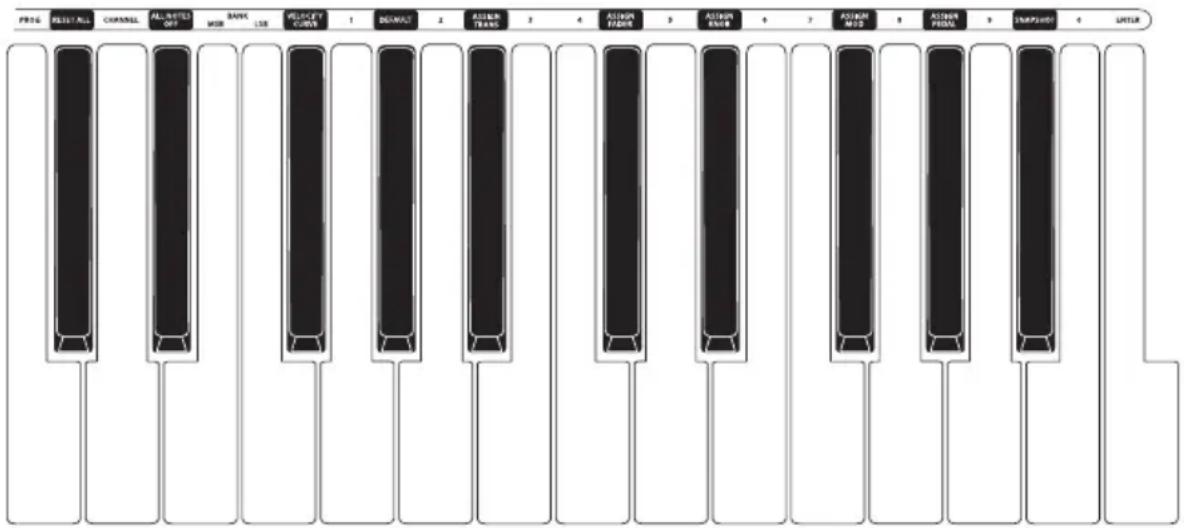

10. Funktionstasten - Im Edit-Modus sind die ersten 25 Tasten der Tastatur bestimmten Funktionen und den Zahlen 0 – 9 zugewiesen (weitere Infos auf Seite50).

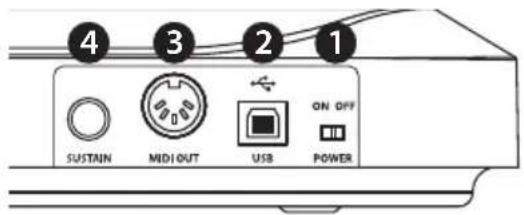

Rückseitige Regler und Funktionen

1. POWER-Schiebeschalter - Damit schalten Sie das Keyboard ein und aus.
2. USB-Anschluss - Verbinden Sie diesen Port über ein standard USB-Kabel mit dem USB-Anschluss eines Computers oder iPads, um das Keyboard mit Spannung zu versorgen sowie MIDI-Daten zu senden und zu empfangen.
3. MIDI OUT - Hier verbinden Sie den Carbon 49 über ein 5-Pol MIDI-Kabel mit einem externen MIDI-Gerät.
4. SUSTAIN Pedal-Eingang - Hier schließen Sie ein Sustain- oder Expressionpedal über ein 6,35 mm Klinkenkabel an den Carbon 49 an. Dieser Eingang ist werkseitig auf die Übertragung von MIDI Sustain-Meldungen (CC #64) voreingestellt. Im Edit-Modus kann man dem SUSTAIN-Pedaleingang die Übertragung verschiedener MIDI-Parameter zuweisen (weiter Infos auf Seite 50).

Schnellstart

1. Verbinden Sie den Carbon 49 über das mitgelieferte USB-Kabel mit Ihrem Computer oder iPad. Das Keyboard kann über den USB-Anschluss mit Spannung versorgt werden und MIDI-Daten übertragen. Schieben Sie den POWER-Schalter nach links, um das Keyboard einzuschalten.
   Hinweis: Für den Direktanschluss ans iPad benötigen Sie das Apple iPad Camera Connection Kit (optional).
2. Starten Sie Ihre DAW- oder Virtual Instrument-Software und wählen Sie den Carbon 49 als MIDI Input-Gerät.
3. Um den Carbon 49 mit einem externen MIDI-Gerät (z. B. Soundmodul) zu verwenden, verbinden Sie den rückseitigen MIDI OUT-Anschluss des Carbon 49 über ein 5-Pol MIDI-Kabel mit dem MIDI IN-Anschluss des externen Geräts.

iPad anschließen

Auf der Oberseite des Carbon befindet sich ein Steckplatz für ein iPad. Um Ihr iPad sicher zu befestigen, haben wir zwei Gummischuhadapter mitgeliefert. Die Adapter sind im Boden des Carbon 49 untergebracht.

Setzen Sie die Gummischuhe in die linke und rechte Ecke des iPad-Halters ein (siehe Abbildung). Schieben Sie dann Ihr iPad in die Gummischuhe. Schließen Sie einen Apple Camera Adapter an das iPad an und verbinden Sie das iPad über das mitgelieferte USB-Kabel mit der Tastatur.

Der Carbon 49 bietet zwei Betriebsarten: Performance-Modus und Edit-Modus.

Performance-Modus - In diesem Modus übertragen die 49 anschlagdynamischen Tasten Noten- und Dynamikinformationen über den USB- oder MIDI-Ausgang. Die zuweisbaren Controller, Pitch Bend- und Modulationsräder übertragen alle Continuous Controller-Informationen.

Edit-Modus - In diesem Modus können Sie mit den ersten 25 Tasten der Tastatur auf Funktionen zugreifen und die Zahlen 0 - 9 eingeben. Die restliche Tastatur überträgt Noten- und Dynamikinformationen. Dieser Modus wird mit der EDIT-Taste aktiviert. Weitere Infos im Abschnitt "Edit-Modus" (Seite 50).

Hinweis: Die Übertragung von Steuerinformationen ist werkseitig auf Kanal 1 vorein gestellt. Im Edit-Modus kann man hierfür einen anderen MIDI-Kanal wählen.

-Performance-Parameter

OCTAVE-Tasten

Die OCTAVE-Tasten verschieben die Oktavlage der Tastatur um jeweils 12 Halbtöne nach oben oder unten, um den Tastaturbereich zu erweitern. Die Oktavlage kann um maximal vier Oktaven nach oben oder unten verschoben werden. Beim Drücken dieser Tasten wird die Oktavverschiebung auf dem Display angezeigt. Der Wert 0 ist voreingestellt.

Die OCTAVE “-” Taste verschiebt die Tastatur mit jedem Tastendruck um eine Oktave nach unten. Sie leuchtet rot, wenn der Tastaturbereich unter dem Wert 0 liegt.

Die OCTAVE “+” Taste verschiebt die Tastatur mit jedem Tastendruck um eine Oktave nach oben. Sie leuchtet rot, wenn der Tastaturbereich über dem Wert 0 liegt.

Drücken Sie gleichzeitig beide OCTAVE-Tasten, um den Tastaturbereich auf 0 zurückzusetzen.

TRANSPOSE-Tasten

Die TRANSPOSE-Tasten verschieben den Tastaturbereich um einen Halbton nach oben oder unten. Man kann damit Noten um maximal 12 Halbtöne nach oben oder unten transponieren. Beim Drücken dieser Tasten wird die Stärke der Verschiebung auf dem Display angezeigt. Der Wert 0 ist voreingestellt.

Die TRANSPOSE “-” Taste verschiebt die Tastatur mit jedem Tastendruck um einen Halbton nach unten. Sie leuchtet rot, wenn der Tastaturbereich unter dem Wert 0 liegt.

Die TRANSPOSE “+” Taste verschiebt die Tastatur mit jedem Tastendruck um einen Halbton nach oben. Sie leuchtet rot, wenn der Tastaturbereich über dem Wert 0 liegt. Man kann die TRANSPOSE-Tasten auch auf die Übertragung von Program +/- oder MIDI Channel +/- Informationen einstellen. Weitere Infos im Abschnitt “Edit-Modus” (Seite 50).

Standardbetrieb

MODULATION-Rad

Mit dem MODULATIONS-Rad fügt man den gespielten Tönen normalerweise Vibrato-Effekte hinzu. Der Datenbereich des MODULATIONS-Rads beträgt 0 – 127. Die MIDI Controller-Nummer CC #1 ist voreingestellt. Im Edit-Modus kann man dem Modulationsrad eine andere Controller-Nummer zuweisen. Weitere Infos im Abschnitt "Edit-Modus" (Seite 50).

VOLUME-Fader

Der VOLUME-Fader sendet MIDI-Informationen zur Steuerung der Performance des Geräts, das an das Keyboard angeschlossen ist. Werkseitig ist Channel Volume voreingestellt, aber man kann im Edit-Modus einen anderen Parameter zuweisen. Weitere Infos im Abschnitt "Edit-Modus" (Seite 50).

DATA-Rad

Das DATA-Rad sendet MIDI-Informationen zur Steuerung der Performance des Geräts, das an das Keyboard angeschlossen ist. Werkseitig ist Pan Control voreingestellt, aber man kann im Edit-Modus einen anderen Parameter zuweisen. Weitere Infos im Abschnitt "Edit-Modus" (Seite 50).

PITCH BEND-Rad

Mit dem PITCH BEND-Rad kann man die auf der Tastatur gespielten Noten "ziehen", indem man deren Tonhöhe stufenlos erhöht oder verringert. Ansprache und Bereich dieses Controllers richten sich nach dem Soundprogramm (Patch) oder der zu steuernden Klangquelle. Das Pitch Bend-Rad ist mit einer Feder bestückt und kehrt beim Loslassen in die Mittestellung zurück.

SUSTAIN Pedal-Eingang

An den rückseitigen SUSTAIN Pedal-Eingang kann man einen nichtrastenden Fußschalter oder ein Sustain-Pedal anschließen. Werkseitig ist der Pedal-Eingang auf Sustain (CC #64) voreingestellt. Im Edit-Modus kann man dem Pedal eine andere Funktion zuweisen. Weitere Infos im Abschnitt "Edit-Modus" (Seite 50).

Beim Einschalten des Keyboards erkennt dieses die Polarität eines angeschlossenen Pedals. Um die Pedal-Polarität umzukehren, halten Sie beim Einschalten des Keyboards das Pedal gedrückt.

Edit-Modus

Im Edit-Modus können Sie die Parameter des Carbon 49 aufrufen, einstellen und an Ihre Wünsche anpassen. Drücken Sie hierzu die EDIT-Taste auf dem oberen Bedienfeld des Keyboards. Die Taste leuchtet rot und auf dem Display wird "Set" angezeigt. Jetzt sind Sie im Edit-Modus. Die ersten 25 Tasten der Tastatur werden zu Funktions- und Zahlentasten und übertragen keine Notendaten. Die letzten 24 Tasten übertragen auch im Edit-Modus weiterhin Noteninformationen, damit Sie in Echtzeit verfolgen können, wie Ihre Änderungen auf die Performance wirken. Auch der VOLUME-Fader sowie die PITCH- und MODULATIONS-Räder funktionieren normal, aber ihre Betriebsdaten werden nicht auf dem Display angezeigt. Um den Edit-Modus zu verlassen und zum Performance-Modus zurückzukehren, drücken Sie nochmals die EDIT-Taste, damit sie nicht mehr rot leuchtet.

MIDI-Funktionen

Wenn Sie diese Taste drücken, blinkt die aktuelle Programmnummer auf dem Display. Um das Programm zu wechseln, drehen Sie entweder das DATA-Rad oder geben Sie die neue Programmnummer über die Zahlentasten (0 – 9) ein. Sie können eine Programmnummer im Bereich 0 - 127 eingeben. Drücken Sie nach der Eingabe die ENTER-Taste. Der Carbon 49 überträgt die Program Change-Meldung und das Display blinkt nicht mehr. Wenn die eingegebene Nummer nicht im zulässigen Bereich liegt, wird drei Sekunden lang ein “-E-” (Error) angezeigt und dann zur letzten eingestellten Programmnummer zurückgekehrt. (Es werden keine Informationen übertragen).

CHANNEL (MIDI Channel)

Wenn Sie diese Taste drücken, blinkt die aktuelle MIDI-Kanalnummer auf dem Display. Um den MIDI-Kanal, auf dem der Carbon 49 sendet, zu ändern, drehen Sie entweder das DATA-Rad oder Sie geben die neue Kanalnummer über die Zahlentasten ein. Sie können die Nummer 1 – 16 eingeben. Drücken Sie zur Bestätigung die ENTER-Taste. Der Carbon 49 sendet jetzt auf dem neuen Kanal und das Display blinkt nicht mehr. Wenn die eingegebene Nummer nicht im zulässigen Bereich liegt, wird drei Sekunden lang ein “-E-” (Error) angezeigt und dann zur letzten eingestellten Kanalnummer zurückgekehrt.

Edit-Modus

BANK MSB & LSB

Um mehr als 128 Soundprogramme zu speichern, werden diese normalerweise in mehreren Banken angeordnet. Um auf die verschiedenen Banken zuzugreifen, benötigt MIDI eine Kennung, die aus zwei MIDI-Meldungen besteht: Das Most Significant Byte (MSB) und das Least Significant Byte (LSB). Mit diesen beiden Meldungen und einem Program Change-Befehl können Sie eine Bank und dann ein Programm in dieser Bank wählen. Schlagen Sie im Handbuch des betreffenden Geräts die entsprechenden MSBs und LSBs der verschiedenen Banken nach.

Controller zuweisen

Zum Einstellen des BANK MSB oder BANK LSB drücken Sie die entsprechende Funktionstaste, woraufhin die aktuelle MSB oder LSB auf dem Display blinkt. Drehen Sie das DATA-Rad oder geben Sie die gewünschte MSB- oder LSB-Nummer ein. Drücken Sie ENTER. Sie können Nummern im Bereich 0 - 127 eingeben. Der Carbon 49 überträgt die neue MSB oder LSB zu Ihrem Gerät. Wenn die eingegebene Nummer nicht im zulässigen Bereich liegt, wird drei Sekunden lang ein “-E-” (Error) angezeigt und dann zur letzten eingestellten Nummer zurückgekehrt.

Hinweis: Um ein neues Soundprogramm aufzurufen, muss auf die Bank Change-Meldung eine Program Change-Meldung folgen.

VELOCITY CURVE

Anhand der Velocity-Kurve interpretiert das Keyboard die Geschwindigkeit, mit der eine bestimmte Taste angeschlagen wird, und errechnet daraus die relative MIDI Velocity-Nummer, die es überträgt. Mit dem Carbon 49 können Sie vier verschiedene Kurven verwenden (1 – 4, siehe unten). Um die Velocity-Kurve zu ändern, drücken Sie die Taste für VELOCITY CURVE. Die aktuelle Wahl blinkt auf dem Display. Wählen Sie die gewünschte Kurve mit dem DATA-Rad oder den Zahlentasten. Drücken Sie zur Bestätigung die ENTER-Taste. Die Tastatur ist jetzt auf die neue Velocity-Kurve eingestellt. Wenn die gewählte Zahl nicht im zulässigen Bereich liegt, wird drei Sekunden lang ein “-E-” (Error) angezeigt und dann zur letzten Velocity-Nummer zurückgekehrt.

Verfügbare Velocity-Kurven

Nr. Typ Beschreibung
1	Normal Lineare	Kurve - Voreinstellung
2	Soft	Geringere Anschlagsdynamik (und geringere Lautstärkedifferenz)
3	Hard	Höhere Anschlagsdynamik (und höhere Lautstärkedifferenz)
4	Fixed Anschlagdynamik fest auf 127 eingestellt

1 - Normal

2 - Soft

3 - Hard

4 - Fixed

Mit einem Druck auf die ASSIGN TRANS-Taste können Sie die Funktion wechseln, die von den TRANSPOSE “+” und “-” Tasten gesteuert wird. Es lassen sich drei Parameter zuweisen:

1 - Transpose

2 - Program Change

3 - MIDI Channel

Beim Drücken der Taste blinkt die aktuelle Funktionsnummer auf dem Display. Geben Sie den Steuercode mit dem DATA-Rad oder den Zahlentasten ein. Bestätigen Sie Ihre Wahl mit der ENTER-Taste. Wenn die Nummer nicht im zulässigen Bereich liegt, wird drei Sekunden lang ein “-E-” (Error) angezeigt und dann zur zuletzt eingestellten Funktionsnummer zurückgekehrt.

Hinweis: Wenn die TRANSPOSE-Taste auf 2 (Program Change) oder 3 (MIDI Channel) eingestellt ist, funktionieren die Anzeigen nicht. Wenn die TRANSPOSE-Taste auf 2 (Program Change) eingestellt ist, bietet die Taste zudem eine Beschleunigungsfunktion. (Bei gedrückt gehaltener Taste ändern sich die Nummern im Schnelldurchlauf).

ASSIGN FADER

Mit einem Druck auf die ASSIGN FADER-Funktionstaste können Sie die Controller-Nummer ändern, die dem VOLUME-Fader zugewiesen ist. Beim Drücken der Taste blinkt die aktuelle Controller-Nummer auf dem Display. Geben Sie die Controller-Nummer (0 – 148) mit dem DATA-Rad oder den Zahlentasten ein. Eine Liste der Codes und zugehörigen Funktionen finden Sie auf Seite 54 in der "MIDI Continuous Controller (CC) Liste". Bestätigen Sie Ihre Wahl mit der ENTER-Taste. Wenn die Nummer nicht im zulässigen Bereich liegt, wird drei Sekunden lang ein "-E-" (Error) angezeigt und dann zur zuletzt eingestellten CC-Nummer zurückgekehrt.

ASSIGN KNOB

Mit einem Druck auf die ASSIGN KNOB-Funktionstaste können Sie die Controller-Nummer ändern, die dem DATA-Rad zugewiesen ist. Beim Drücken der Taste blinkt die aktuelle Controller-Nummer auf dem Display. Geben Sie die Controller-Nummer (0 – 148) mit dem DATA-Rad oder den Zahlentasten ein. Eine Liste der Codes und zugehörigen Funktionen finden Sie auf Seite 54 in der "MIDI Continuous Controller (CC) Liste". Bestätigen Sie Ihre Wahl mit der ENTER-Taste. Wenn die Nummer nicht im zulässigen Bereich liegt, wird drei Sekunden lang ein "-E-" (Error) angezeigt und dann zur zuletzt eingestellten CC-Nummer zurückgekehrt.

ASSIGN MOD

Mit einem Druck auf die ASSIGN MOD-Funktionstaste können Sie die Controller-Nummer ändern, die dem MODULATIONS-Rad zugewiesen ist. Beim Drücken der Taste blinkt die aktuelle Controller-Nummer auf dem Display. Geben Sie die Controller-Nummer (0 – 148) mit dem DATA-Rad oder den Zahlentasten ein. Eine Liste der Codes und zugehörigen Funktionen finden Sie auf Seite 54 in der “MIDI Continuous Controller (CC) Liste”. Bestätigen Sie Ihre Wahl mit der ENTER-Taste. Wenn die Nummer nicht im zulässigen Bereich liegt, wird drei Sekunden lang ein “-E-” (Error) angezeigt und dann zur zuletzt eingestellten CC-Nummer zurückgekehrt.

Edit-Modus

ASSIGN PEDAL

Mit einem Druck auf die ASSIGN PEDAL-Funktionstaste können Sie die Controller-Nummer ändern, die dem SUSTAIN PEDAL-Eingang zugewiesen ist. CC #64 ist vorein gestellt. Beim Drücken der Taste blinkt die aktuelle Controller-Nummer auf dem Display. Geben Sie die Controller-Nummer (0 – 148) mit dem DATA-Rad oder den Zahlen tasten ein. Eine Liste der Codes und zugehörigen Funktionen finden Sie auf Seite 54 in der "MIDI Continuous Controller (CC) Liste". Bestätigen Sie Ihre Wahl mit der ENTER-Taste. Wenn die Nummer nicht im zulässigen Bereich liegt, wird drei Sekunden lang ein "-E-" (Error) angezeigt und dann zur zuletzt eingestellten CC-Nummer zurückgekehrt.

-Keyboard-Einstellungen

RESET ALL

Die RESET ALL-Funktion setzt alle Controller-Werte des Carbon 49 auf ihre Voreinstellungen zurück. Beim Drücken der RESET ALL-Funktionstaste wird auf dem Display zuerst "No" angezeigt (d. h., Sie möchten alle Funktionen NICHT zurücksetzen). Um alle Controller zurückzusetzen, drücken Sie Zahlentaste 1 oder drehen das DATA-Rad, bis auf dem Display "Yes" erscheint. Nach Ihrer Bestätigung mit der ENTER-Taste werden alle Controller sofort zurückgesetzt. Wenn beim Drücken der ENTER-Taste "No" angezeigt wird, wird das Reset-Verfahren abgebrochen.

ALL NOTES OFF

Die ALL NOTES OFF-Funktion überträgt eine "All Notes Off" Meldung, um alle "hängenden" Noten zu beenden. Durch Drücken der ALL NOTES OFF-Funktionstaste sendet das Keyboard sofort eine "All Notes Off" Meldung, die alle klingenden Noten ausschaltet.

DEFAULT

Die DEFAULT-Funktion setzt alle Carbon 49 Parameter auf die ursprünglichen Werkseinstellungen zurück. Beim Drücken der DEFAULT-Funktionstaste wird auf dem Display zuerst "No" angezeigt (d. h., Sie möchten alle Werte NICHT zurücksetzen). Um alle Parameter zurückzusetzen, drücken Sie Zahlentaste 1 oder drehen das DATA-Rad, bis auf dem Display "Yes" erscheint. Nach Ihrer Bestätigung mit der ENTER-Taste werden alle Parameter sofort zurückgesetzt. Wenn beim Drücken der ENTER-Taste "No" angezeigt wird, wird das Reset-Verfahren abgebrochen.

SNAPSHOT

Die SNAPSHOT-Funktion überträgt alle aktuellen Controller-Werte für VOLUME-Fader, DATA-Rad, PITCH BEND-Rad, Programm-Nummer und Kanal-Nummer auf einmal, damit Sie ein vollständiges Bild Ihrer aktuellen Einstellungen bekommen. Drücken Sie die SNAPSHOT-Taste, um die Werte zu sehen.

System für MIDI-Notennummern der International Organization for Standardization. Das mittlere C entspricht der MIDI-Notennummer 60 (C4).

Oktave	Notennummern
	C C# D D#		E F F#	G G#	A A# B
-1 0 1	2 3 4	5 6 7	8 9 10	11
0 12	13 14	15 16	17 18	19 20	21 22	23
1 24	25 26	27 28	29 30	31 32	33 34	35
2 36	37 38	39 40	41 42	43 44	45 46	47
3 48	49 50	51 52	53 54	55 56	57 58	59
4 60	61 62	63 64	65 66	67 68	69 70	71
5 72	73 74	75 76	77 78	79 80	81 82	83
6 84	85 86	87 88	89 90	91 92	93 94	95
7 96	97 98	99 100	101	102 103	104	105 106	107
8 108	109 110	111 112	113 114	115 116	117 118	119
9 120	121 122	123 124	125 126	127

Technische Daten

Tastatur 49 leicht gewichtete anschlagdynamische

Tasten

Display 3-stellig, 7 Segmente

Regler Volume-Fader, Data-Rad, Edit-Taste, Octave

+/- Tasten, Transpose +/- Tasten, Pitch Bend-Rad, Modulationsrad

Funktionen Program Number, Reset All, MIDI Channel,

All Notes Off, Bank MSB, Bank LSB, Velocity Curve, Default, Assign Trans, Assign Fader, Assign Knob, Assign Mod, Assign Pedal, Snapshot

Pedal-Eingang 6,35 mm TRS

MIDI MIDI über USB, 5-Pol MIDI OUT

Spannungsversorgung via USB-Bus

ZubehörUSB-Kabel

iPad Gummifuß-Adapter

Abmessungen

792 mm x 217 mm x 78 mm

31,2" × 8,5" × 3"

Gewicht

2,8 kg

6,2 lb
