MODE D'EMPLOI TVCC91500 ABUS
F Manuel utilisateur
Notice d'utilisation
Version 07/2014
CE
Traduction française de la notice originale allemande.
À conserver pour utilisation ultérieure.
Introduction
Chère cliente, cher client,
nous vous remercions d'avoir porté votre choix sur ce produit.
Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de :
Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré, lisez attentivement le présent mode d'emploi !
Avant la mise en service du produit, veuillez lire la notice d'utilisation dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.
Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées. Tous droits réservés.
Pour plus de renseignements, adressez-vous à votre installateur ou revendeur spécialisé.
Clause de non-responsabilité
Cette notice d'utilisation a été rédigée avec le plus grand soin. Si vous veniez cependant à remarquer des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit en les faisant parvenir à l'adresse indiquée au dos de ce manuel.
La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité en cas d'erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les instructions de service sans préavis.
ABUS Security-Center n'est pas responsable des dommages directs et indirects consécutifs qui seraient liés à l'équipement, à la puissance et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.
Signification des symboles
 | Le symbole représentant l’éclair dans un triangle indique un danger pour la santé, par exemple une décharge électrique. |
 | Le symbole représentant un point d’exclamation à l’intérieur d’un triangle signale à l’utilisateur la présence, dans ce manuel, d’instructions importantes qui doivent être impérativement respectées. |
 | Ce symbole indique la présence de conseils et instructions d’utilisation spécifiques. |
Consignes de sécurité importantes
 | En cas de dommages consécutifs au non-respect de cette notice d’utilisation, la garantie devient caduque. Nous déclinons toute responsabilité en cas de dommages consécutifs. |
 | Nous déclinons toute responsabilité en cas de dommages matériels et/ou corporels résultant d’une manipulation impropre ou du non-respect des consignes de sécurité. Dans ce type de cas, la garantie devient caduque. |
Chère cliente, cher client, les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu'à la protection de l'appareil. Veuillez lire les indications suivantes avec attention :
- Aucune pièce interne du produit ne nécessite un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement une annulation de la certification (CE) et de la garantie.
- En cas de chute, même de faible hauteur, le produit risque d'être endommagé.
- Installez le produit de manière à ce que le capteur d'images de l'appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les instructions d'installation fournies dans la notice d'utilisation, voir chapitre correspondant.
- L'appareil a été conçu pour une utilisation en intérieur. Lors d'une utilisation en extérieur, il est nécessaire d'utiliser un boîtier de protection extérieur approprié.
Évitez d'utiliser le produit dans les conditions ambiantes suivantes :
- Emplacement humide ou humidité élevée de l'air
- Froid ou chaleur extrême
- Exposition directe aux rayons du soleil
- En présence de poussières et de gaz, de vapeurs ou de solvants inflammables
- Fortes vibrations
- Champs magnétiques puissants, comme à proximité de machines ou de haut-parleurs
- Toute installation de la caméra sur des surfaces instables est interdite.
Consignes de sécurité générales :
- Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.
- Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de portée des enfants en raison des petites pièces qu'ils pourraient avaler.
- Veuillez ne jamais introduire d'objets à l'intérieur de l'appareil à travers ses orifices.
- Utilisez uniquement les auxiliaires et accessoires préconisés par le fabricant. Ne raccordez aucun produit non compatible.
- Veuillez respecter les consignes de sécurité et les notices d'utilisation des autres appareils raccordés.
- Avant de mettre l'appareil en service, veuillez vérifier s'il est endommagé. Si c'est le cas, ne mettez pas l'appareil en service !
- Respectez les limites de tension de fonctionnement indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible de détruire l'appareil et de compromettre votre sécurité (danger d'électrocution).
Consignes de sécurité
- Alimentation électrique : la tension d'alimentation et la consommation électrique sont indiquées sur la plaque signalétique.
- Surcharge
Évitez toute surcharge des prises secteur, des câbles de rallonge et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie. - Nettoyage
Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs.
Veuillez pour cela couper l'alimentation électrique de l'appareil.
Avertissements
Avant la première mise en service, toutes les consignes de sécurité et d'utilisation doivent être lues et respectées !
-
Veuillez respecter les consignes suivantes afin d'éviter que le câble et la prise secteur ne soient endommagés :
-
Pour débrancher l'appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur.
-
Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine plastique du câble ne puisse pas fondre.
-
Suivez exactement ces instructions. Leur non-respect pourrait conduire à une électrocution :
-
N'ouvrez jamais le boîtier ou le bloc d'alimentation.
- N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil.
-
Afin d'éviter tout dommage dû à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.
-
Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du réseau et signalez la panne à votre distributeur.
| Si vous souhaitez installer l'appareil au sein d'un système de vidéo surveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension. | |
| En cas de doute, ne procédez pas vous-même au montage, à l'installation et au câblage mais confiez-les à un professionnel qualifié. Tout travail mal exécuté et effectué par des amateurs sur le réseau électrique ou sur les installations intérieures représente un grand danger pour autrui ainsi que pour vous-même.Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient constamment séparés. Ils ne doivent en aucun cas pouvoir être reliés, même lors d'une panne. |
Déballage
Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.
| Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison. |
Table des matières
- Utilisation conforme....45
- Étendue de la livraison ....45
- Caractéristiques et fonctions .... 45
- Description de la caméra 46
- Montage/installation....48
5.1 Montage de la caméra 48
5.2 Alimentation électrique....48
5.3 Installation du câble vidéo....48 - Menu d'affichage à l'écran (OSD)....49
- Maintenance et nettoyage....57
7.1 Maintenance....57
7.2 Nettoyage....57 - Élimination....57
- Caractéristiques techniques....58
1. Utilisation conforme
Le Universel Analogique Boîtier 700 LTV convient autant au fonctionnement de jour qu'à celui de nuit. Le Universel Analogique Boîtier 700 LTV est équipé d'un capteur d'images de grande qualité. Il permet une vidéo surveillance en association avec un enregistreur vidéo ou un écran de surveillance. L'appareil a été conçu pour une utilisation en intérieur. Lors d'une utilisation en extérieur, il est nécessaire d'utiliser un boîtier de protection extérieur approprié.
2. Étendue de la livraison

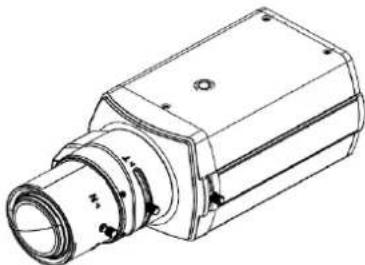

Universel Analogique Boîtier 700 LTV Matériel de montage compris, objectif exclu
Instructions
3. Caractéristiques et fonctions
• Universel Analogique Boîtier 700 LTV
• Haute résolution de 700 lignes TV
- Fonction WDR permettant d'équilibrer les forts contrastes de l'image
- Fonction de masquage des zones privées
- Affichage à l'écran pour un réglage confortable des paramètres de la caméra
- Description de la caméra
| 1 | Socle de fixation du support de caméra |
| 2 | Connexion de l’objectif (interface auto-iris) |
| 3 | Réglage du foyer arrière |
| 4 | Objectif (non inclus) |
| 5 | Entrée de commutation (cavalier par rapport à la masse), sortie de commutation (Open Collector, 5 V CC, max. 200 mA), connexion à la masse |
| 6 | Commutation jour/nuit |
| 7 | Interface RS485 |
| 8 | Sortie vidéo |
| 9 | LED d’état (activée lorsque sous tension) |
| 10 | Mise à la terre |
| 11 | Prise d’alimentation 12 V CC / 24 V AC |
| 12 | Commutation de type d’objectif DD/VD |
| 13 | Touches de commande de l’affichage à l’écran (OSD) |
| Connexion Description Charge max. | |||
| OUT : Sortie d’alarme | La sortie d’alarme est activée soit par la détection de mouvement intégrée soit par l’entrée d’alarme. La sortie d’alarme est une sortie transistor (Open Collector) dont la charge de courant de commutation ne doit pas dépasser 200 mA. La sortie est conçue comme une simple sortie de commutation. Lors de l’utilisation, une tension d’alimentation externe doit être mise à disposition. | 200 mA |  |
| G : Mise à la terre | Raccordement à la masse | ||
| IN : Entrée d’alarme | Activation de l’entrée numérique en raccordant les connexions IN et G. | ||
| D/N Connexion | d’une photorésistance (LDR = Light Dependent Resistor) pour le pilotage de la fonction jour/nuit. | ||
5. Montage/installation
5.1 Montage de la caméra
| ATTENTION!Pendant le montage, l'alimentation électrique de la caméra doit être coupée. |
Des socles à vis adaptés (1/4") sont disponibles sur la face supérieure et sur la surface inférieure de la caméra pour l'installation d'un support de caméra adapté.
5.2 Alimentation électrique
 | ATTENTION !Avant de commencer l’installation, assurez-vous que la tension d’alimentation correspond bien à la tension nominale de la caméra. | |
 | (1) 12 V CC / 24 V CA | |
Les caméras nécessitent une tension d'alimentation de 12 V CC ou 24 V CA. Il n'est pas nécessaire de tenir compte de la polarité de l'alimentation en courant continu.
5.3 Installation du câble vidéo
Afin de transmettre le signal vidéo à un convertisseur, écran ou enregistreur, un câble coaxial de type RG59 avec fiche mâle BNC doit être branché à la connexion « Video-OUT ». La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 150 m. Afin d'augmenter la portée, des amplificateurs de signaux adéquats peuvent être utilisés.
6. Menu d'affichage à l'écran (OSD)
Une pression sur la touche de la commande du menu OSD permet d'ouvrir le menu d'écran OSD. Ce menu permet de procéder à des réglages détaillés.
SETUP MENU
PAGE 1 / 2
SCENE SELECT CUSTOM
PICT ADJUST ↓
EZOOM OFF
DIS OFF
PRIVACY MASK ↓
MOTION DET OFF
SYS SETTINGS ↓
EXIT
SETUP MENU
PAGE 2 / 2
LANGUAGE ENGLISH
VERSION 1.0
MAINTENANCE ↓
| Page 1 / 2 | |
| Fonction Description | |
| SCENE SELECT La caméra | dispose de différents préréglages adaptés à différentes conditions ambiantes.CUSTOM (Défini utilisateur) : Toutes les sous-fonctions peuvent être adaptées manuellement à l'environnement.FULL AUTO : Ce mode peut être utilisé pour diverses scènes, il n'est pas spécialement adapté à un environnement précis.INDOOR : Ce mode est adapté aux utilisations intérieures.OUTDOOR : Ce mode est adapté aux utilisations extérieures.BACKLIGHT : Ce mode est utilisé pour les scènes avec éclairage intérieur et extérieur, par exemple dans les entrées intérieures avec vue vers l'extérieur.ITS : Ce mode est spécialement adapté aux objets en mouvement. |
| PICT ADJUST | Réglages pour paramètres d'image tels que luminosité ou contraste |
| EZOOM | Réglages du zoom numérique |
| DIS | Réglages pour la fonction numérique de stabilisation de l'image |
| PRIVACY MASK | Réglages du masquage de zones privées |
| MOTION DET | Réglages de la détection de mouvement |
| SYS SETTINGS | Réglages système généraux |
| EXIT | Quitter le menu de la caméra |
| Page 2 / 2 | |
| Fonction Description | |
| LANGUAGE | Affichage de la langue OSD (On-Screen-Display, affichage à l’écran) sélectionnée. |
| VERSION | Affichage de la version actuellement installée du micrologiciel. |
| MAINTENANCE | Rétablissement de tous les réglages d’usine de la caméra. |
SCENE SELECT
Les options de réglage suivantes sont décrites pour la sélection « CUSTOM ». Cette option de sélection contient toutes les fonctions dans le sous-menu SCENE SELECT.
Pour les autres options de sélection (FULL AUTO, INDOOR, OUTDOOR, BACKLIGHT, ITS), des sous-fonctions sont uniquement activées ou désactivées par défaut.
| ADVANCED MENU | |
| PAGE 1 / 2 | |
| SHUTTER/AGC | AUTO↓ |
| WHITE BAL | ATW↓ |
| HLC/BLC | OFF |
| WDR/ATR-EX | WDR↓ |
| DNR | ↓ |
| DAY/NIGHT | AUTO↓ |
| IR OPTIMIZER | OFF |
| RETURN | |
| ADVANCED MENU | |
| PAGE 2 / 2 | |
| LENS SHD COMP OFF | |
| DEFOG | OFF |
| FLK LESS OFF | |
| ANTI CR OFF | |
| RETURN | |
| Page 1 / 2 | |
| Fonction Description | |
| SHUTTER/AGC Ces réglages sont destinés à l'exposition lumineuse de l'image de la caméra. | |
| WHITE BAL | Cette fonction assure la balance des blancs afin d'obtenir une représentation réaliste des couleurs. |
| ATW: Auto Tracking White Balance – Régulation automatique sur une plage de 1 800-10 500 K.SPEED (0-255): Vitesse de régulationDELAY CNT (1-255): Temporisation avant régulationATW FRAME (1-255): Intervalle de calculENVIRONMENT (INDOOR, SUNNY, SHADE, AUTO):Préréglage pour l'adaptation à l'éclairage ambiant | |
| PUSH: Équilibrage des blancs en continu sans limitation de la température des couleurs. Les couleurs très intensives de l'image vidéo peuvent influencer le résultat.USER1/2:Réglage manuel défini utilisateur de la valeur de bleu et de la valeur de rouge. 2 kits différents peuvent être configurés.B-GAIN (0-255):Valeur d'amplification de bleuR-GAIN (0-255):Valeur d'amplification de rougeMANUAL:Réglage de la balance des blancs sur la base de la courbe de corps noir, réglable sur 64 niveaux.LEVEL (0-63):Réglage sur 64 niveauxPUSH LOCK:Réalisation de la balance des blancs comme PUSH et utilisation durable de ces valeurs.. | |
| HLC/BLC OFF:Fonctions désactivéesHLC:Highlight Compensation–À partir d'une certaine valeur de luminosité, une zone de noir est marquée. Ainsi, les bords entourant les objets sont plus nettement représentés.BLC:Compensation du rétro-éclairage–Les zones sombres deviennent plus claires et on essaie de conserver les zones claires dans la luminosité. | |
| WDR/ATR-EX Fonctions permettant de compenser les grandes différences de contrasteOFF:Fonctions désactivéesATR-EX:Calcul à technique logicielle de la fonction WDRCONTRAST (LOW, MID, HIGH):Réglage du contrasteL O W :M I D :H I G HCLEAR FACE (OFF, LOW, MID, HIGH):Fonction d'amplification poud'image de plus hauWDR:Fonction WDR à double exposition d'imageCONTRAST (LOW, MID, HIGH):Réglage du contrasteL O W :M I D :H I G HCLEAR FACE (OFF, LOW, MID, HIGH):Fonction d'amplification poud'image de plus hau | |
| DNR Fonction permettant la réduction du bruit d'image.LEVEL (0-6):Plus la valeur est élevée, plus le bruit d'image est faible. | |
| DAY/NIGHT Réglages de la commutation jour/nuitAUTO:Passage automatique au mode nuitBURST (OFF, ON):OFF:Représentation noir et blanc enmode nuitON:Représentation des couleurs enmode nuitCNTL SIGNAL (INT, EXT1, EXT2):INT:Commutation sur la base de valeurs de luminosité d'imageEXT1:Commutation par signal externesur l'entrée D/N (inversé)EXT2:Commutation par signal externesur l'entrée D/N | |
| DELAY CNT (0-255) : Temporisation de la commutationDAY->NIGHT : Seuil de commutation jour -> nuitNIGHT->DAY : Seuil de commutation nuit -> jourDAY : La caméra reste en mode jourNIGHT : La caméra reste en mode nuitBURST (OFF, ON) : OFF : Représentation noir et blanc en mode nuitON : Représentation des couleurs en mode nuit | |
| IR OPTIMIZER Fonction d'amélioration de la qualité de l'image en mode nuit avecutilisation de projecteurs infrarouge externes | |
| Page 2 / 2 | |
| Fonction Description | |
| LENS SHD COMP Compensation d'un éclairage infrarouge irrégulier sur l'image vidéo (les angles sont plus sombres que le centre de l'image)OFF : Fonction désactivéeON : Fonction activée | |
| DEFOG Fonction de réduction des effets de brouillard sur l'image vidéoOFF : Fonction désactivéeON : Fonction activéeLEVEL (LOW, MID, HIGH) : Niveaux Faible / Moyen / Élevé | |
| FLK LESS Fonction permettant d'empêcher le scintillement de l'imageOFF : Fonction désactivéeON : Fonction activéeMODE :GAIN CTRL :SHUTTER FIX : Fixation du temps d'exposition | |
| ANTI CR Fonction permettant d'empêcher les effets de roulement de couleur sur l'imageOFF : Fonction désactivéeON : Fonction activéeAUTO : Activation automatique de la fonction | |
| RETURN Retour à la page précédente du menu | |
PICT ADJUST
| Fonction Description | |
| BRIGHTNESS (0-255) : Réglage de la luminosité de l'image | |
| CONTRAST (0-255) : Réglage du contraste de l'image | |
| SHARPNESS (0-255) : Réglage de la définition de l'image | |
| HUE | (0-255) : Réglage de la tonalité |
| COLOR GAIN | (0-255) : Réglage de la saturation |
| RETURN Retour à la page précédente du menu | |
EZOOM
| Fonction Description | |
| EZOOM | Fonction de zoom numériqueOFF : Fonction désactivéeON : Fonction activéeMAG : Factuer de zoomPAN : Position horizontale de la zone de zoomTILT : Position verticale de la zone de zoom |
| RETURN Retour à la page précédente du menu | |
DIS
| Fonction Description | |
| DIS Digital Image Stabilizer : | La fonction numérique de stabilisation de l'image détecte les mouvements récurrents de la caméra (ex. : mouvement du boîtier de la caméra dû au vent) et essaie de stabiliser l'image.OFF : Fonction désactivéeON : Fonction activée |
| RETURN Retour à la page précédente du menu | |
PRIVACY MASK
| Fonction Description | |
| Privacy Mask Fonction de masquage de zones sur l'image vidéo | |
| AREA SEL (0-15) : Sélection des zones pour la configuration | |
| DISPLAY OFF : Désactivation de la zone sélectionnéeON : Activation de la zone sélectionnée | |
| POSITION Réglage de la position de la zone. Une pression sur la commande encroix OSD permet de sélectionner l'angle suivant de la zone. | |
| COLOR | (RED, GREEN, BLUE, YELLOW, CYAN, MAGENTA, WHITE, BLACK) : Sélection de la couleur pour la zone |
| TRANSP (0-1.0) Réglage de la transparence de la zone | |
| MOSAIC OFF : Représentation en mosaïque de la zone désactivéeON : Représentation en mosaïque de la zone activée | |
| RETURN Retour à la page précédente du menu | |
MOTION DET
| Fonction Description | |
| MOTION DET Réglages de la détection de mouvement La sortie d’alarme est activée lorsqu’un changement d’image est détecté.OFF Fonction désactivéeON : Fonction activée | |
| DETECT SENSE | (0-127) : Réglage de la sensibilité de la détection de mouvement |
| INTERVAL (0-127) : Intervalle de détection. Une valeur élevée allonge la durée jusqu’au prochain événement détectable | |
| BLOCK DISP | OFF : Affichage en direct des changements d’image désactivéON : Affichage en direct des changements d’image activé (représentation en cubes de la zone détectée) |
| MASK AREA | (1-96) : Un marquage bleu signifie que la zone destinée à la détection de mouvement est activée. |
| MONITOR AREA | AREA SEL (1-4) : Sélection de la zone de mouvement pour la configurationAREA MODE (OFF, ON) :OFF : Zone de mouvement désactivéeON : Zone de mouvement activéeTOP (0-15) : Réglage de la limite supérieure de la zoneBOTTOM (0-15) : Réglage de la limite inférieure de la zoneLEFT (0-15) : Réglage de la limite gauche de la zoneRIGHT (0-15) : Réglage de la limite droite de la zone |
| RETURN Retour à la page précédente du menu | |
SYS MODE
| Fonction Description | |
| SYNC MODE Réglage de la | synchronisation des imagesINT : Synchronisation interneLL : Dans les cas d’utilisation de la tension d’alimentation 24 V CA, il est possible d’utiliser LINE LOCK (LL). |
| LENS AUTO : Détection automatique du type d’objetTYPE (DC, VIDEO) : Choix manuel entre type d’objectif à commande par tension (CC) ou à commande par signal vidéoMODE (AUTO, OPEN, CLOSE) : Réglage du diaphragme à irisAUTO : Mode automatiqueOPEN : Diaphragme à iris complètement ouvertCLOSE : Diaphragme à iris ferméADJUST : Calibrage de l’auto-irisSPEED (0-255) : Vitesse de régulation du diaphragme à irisMANUAL : Réglage manuel du diaphragme à iris | |
| FLIP Fonction d’inversion de | l’imageOFF : Fonction désactivéeV : Inversion de l’image verticaleH : Inversion de l’image horizontaleHV : Inversion de l’image horizontale et inversion de l’image verticale |
| LCD/CRT Adaptation de la valeur gamma à l’appareil d’affichage de l’imageLCD : Préréglage pour moniteurs LCDCRT : Préréglage pour moniteurs CRT | |
| COMMUNICATION Réglages pour l’interface RS485 de la caméraPROTOCOL (PELCO-D) : Information de protocole (Pelco-D uniquement)ADDRESS (1-255) : Adresse de bus (Bus ID)BAUDRATE (2400-115200) : Réglage du taux de transmissionDATABIT (8 BIT) : Information de bit de données (8 bits uniquement)PARITY (OFF, ODD, EVEN) : Réglage de paritéSTOPBIT (1 BIT) : Information de bit d’arrêt (1 bit uniquement) | |
| CAMERA ID OFF : Affichage du nom de la caméra sur l’image vidéo désactivéON : Affichage du nom de la caméra sur l’image vidéo activéCaractères disponibles : Lettres, chiffres, signes, symboles (CHR1, CHR2)Haut, Bas, Droite, Gauche : Changement de sélection et passage à la 2e ligneCLR : Suppression du caractère actuellement marquéPOS : Modifier la position | |
| RETURN Retour à la page précédente du menu | |
LANGUAGE
| Fonction Description | |
| LANGUAGE (ENGLISH) : La langue du menu d’écran est réglée sur english. | |
| RETURN Retour à la page précédente du menu | |
VERSION
| Fonction Description | |
| VERSION (1.0) : Version actuellement installée du micrologiciel de la caméra | |
| RETURN Retour à la page précédente du menu | |
MAINTENANCE
| Fonction Description | |
| CAMERA RESET Sélection | nez cette fonction pour rétablir les réglages d’usine de la caméra. |
| RETURN Retour à la page précédente du menu | |
7. Maintenance et nettoyage
7.1 Maintenance
Contrôlez régulièrement la sécurité technique du produit, par exemple l'état du boîtier.
Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et assurez-vous qu'il ne puisse pas être mis en service par inadvertance.
L'utilisation du produit n'est plus sans danger si
- l'appareil présente des dommages visibles
- l'appareil ne fonctionne plus
Remarque importante :
Le produit ne nécessite aucun entretien de votre part. Aucune pièce interne du produit ne nécessite d'entretien ou de contrôle de votre part. Par conséquent, vous ne devez jamais l'ouvrir.
7.2 Nettoyage
Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, il est possible d'humidifier le chiffon avec de l'eau tiède.
Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil.
N'utilisez pas de produits nettoyants chimiques car cela risquerait d'endommager la surface du boîtier et de l'écran (décoloration).
8. Élimination
Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des ordures ménagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l'élimination des matériaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources naturelles et d'assurer un recyclage du produit dans le respect des règles de protection de la santé et de l'environnement.
9. Caractéristiques techniques
| Numéro du modèle TVCC91500 | |
| Capteur d'images 1/3" SONY SUPER HAD II CCD | |
| DSP | Sony |
| Type de caméra Universel Analogique Boîtier 700 LTV | |
| Résolution | 700 |
| Pixels (total) 1 028 (H) x 596 (V) | |
| Pixels (utiles) 976 (H) x 582 (V) | |
| Commutation jour/nuit Filtre d'arrêt | IR électromécanique |
| Éclairage minimum (couleur) 0,1 Lux | |
| Éclairage minimal (B/W) | 0,01 Lux (Slow-Shutter désactivé) / 0,0001 Lux (Slow-Shutter 256x) |
| Réduction du bruit 3D - Digital Noise Reduction (réduction numérique du bruit) | |
| Réglage de l'obturateur électronique | PAL : 1/50 s à 1/10 000 s |
| Compensation du rétro-éclairage WDR / BLC / HLC | |
| Masquage des zones privées 15 zones | |
| Zoom numérique Oui | |
| Fonctions d'image | DIS (Digital Image Stabilizer) / Fonction Defog |
| Système vidéo | PAL |
| Raccordements | Signal vidéo (BNC), tension d'alimentation (CC), RS485 |
| Tension d'alimentation | 12 V CC ±10 %, 24 V CA ±10 % |
| Consommation d'électricité | Max. 5 W (max. 10 W quand le filtre IR est activé) |
| Température de fonctionnement | De -10 °C à 50 °C |
| Humidité | 90 % max. |
| Dimensions (H x ∅) | 69 x 56 x 113,3 mm |
| Poids | 400 g |
TVCC91500
- Notice d'utilisation
- Introduction
- Clause de non-responsabilité
- Signification des symboles
- Consignes de sécurité importantes
- Consignes de sécurité
- Avertissements
- Déballage
- Table des matières
- Utilisation conforme
- Étendue de la livraison
- Caractéristiques et fonctions
- Montage/installation
- Montage de la caméra
- Alimentation électrique
- Installation du câble vidéo
- Menu d'affichage à l'écran (OSD)
- SCENE SELECT
- Maintenance et nettoyage
- Maintenance
- Remarque importante :
- Nettoyage
- Élimination
- Caractéristiques techniques
- TVCC91500
Marque : ABUS
Modèle : TVCC91500
Catégorie : Caméra de surveillance
